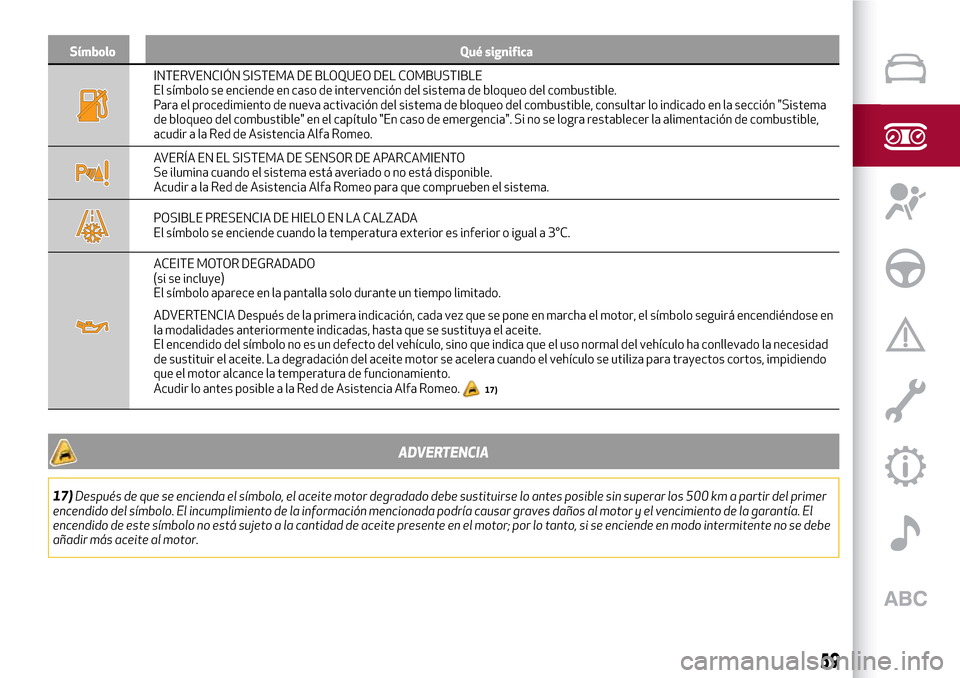

Símbolo Qué significa
INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo indicado en la sección "Sistema
de bloqueo del combustible" en el capítulo "En caso de emergencia". Si no se logra restablecer la alimentación de combustible,
acudir a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA DE SENSOR DE APARCAMIENTO
Se ilumina cuando el sistema está averiado o no está disponible.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es inferior o igual a 3°C.
ACEITE MOTOR DEGRADADO
(si se incluye)
El símbolo aparece en la pantalla solo durante un tiempo limitado.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el motor, el símbolo seguirá encendiéndose en
la modalidades anteriormente indicadas, hasta que se sustituya el aceite.
El encendido del símbolo no es un defecto del vehículo, sino que indica que el uso normal del vehículo ha conllevado la necesidad
de sustituir el aceite. La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos cortos, impidiendo
que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
17)
ADVERTENCIA
17)Después de que se encienda el símbolo, el aceite motor degradado debe sustituirse lo antes posible sin superar los 500 km a partir del primer
encendido del símbolo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. El
encendido de este símbolo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo intermitente no se debe
añadir más aceite al motor.
59

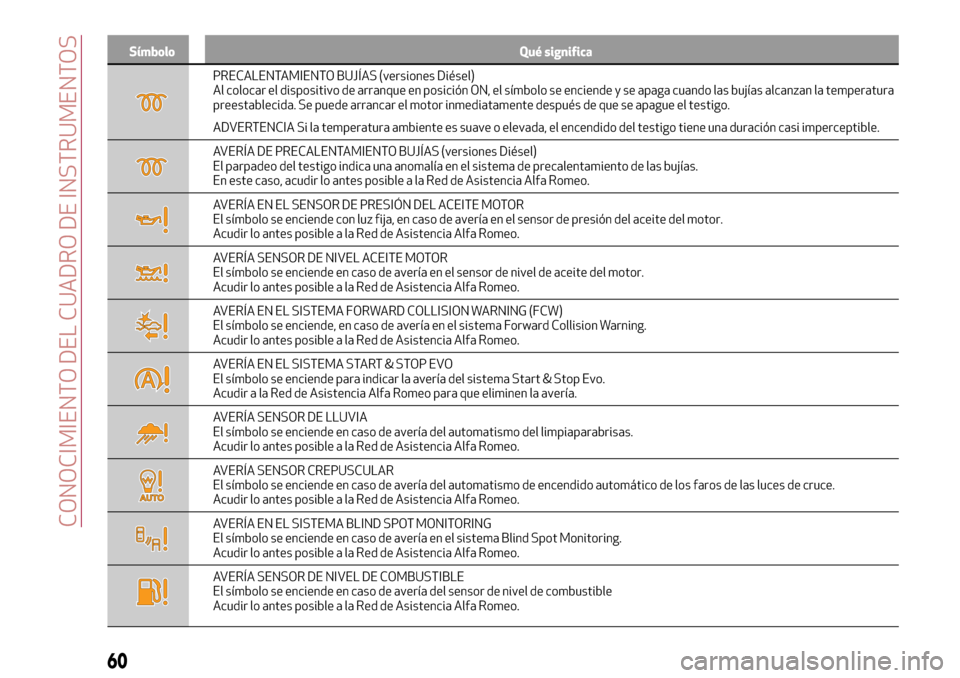

Símbolo Qué significa
PRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición ON, el símbolo se enciende y se apaga cuando las bujías alcanzan la temperatura
preestablecida. Se puede arrancar el motor inmediatamente después de que se apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una duración casi imperceptible.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías.
En este caso, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende con luz fija, en caso de avería en el sensor de presión del aceite del motor.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR DE NIVEL ACEITE MOTOR
El símbolo se enciende en caso de avería en el sensor de nivel de aceite del motor.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA FORWARD COLLISION WARNING (FCW)
El símbolo se enciende, en caso de avería en el sistema Forward Collision Warning.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA START & STOP EVO
El símbolo se enciende para indicar la avería del sistema Start & Stop Evo.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SENSOR DE LLUVIA
El símbolo se enciende en caso de avería del automatismo del limpiaparabrisas.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR CREPUSCULAR
El símbolo se enciende en caso de avería del automatismo de encendido automático de los faros de las luces de cruce.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA EN EL SISTEMA BLIND SPOT MONITORING
El símbolo se enciende en caso de avería en el sistema Blind Spot Monitoring.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería del sensor de nivel de combustible
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

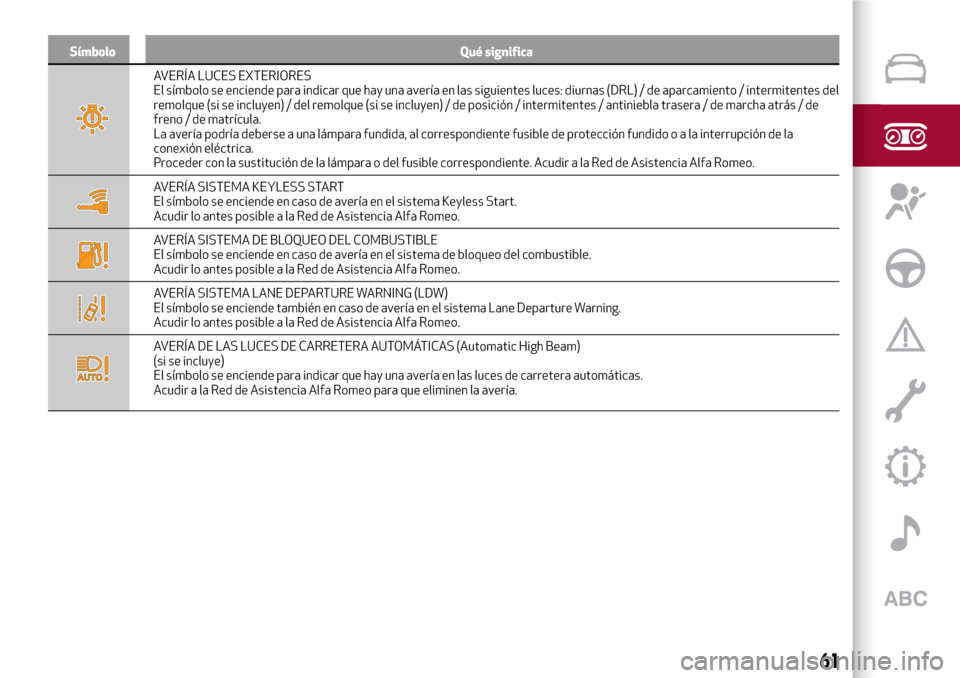

Símbolo Qué significa
AVERÍA LUCES EXTERIORES
El símbolo se enciende para indicar que hay una avería en las siguientes luces: diurnas (DRL) / de aparcamiento / intermitentes del
remolque (si se incluyen) / del remolque (si se incluyen) / de posición / intermitentes / antiniebla trasera / de marcha atrás / de
freno / de matrícula.
La avería podría deberse a una lámpara fundida, al correspondiente fusible de protección fundidooalainterrupción de la
conexión eléctrica.
Proceder con la sustitución de la lámpara o del fusible correspondiente. Acudir a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA KEYLESS START
El símbolo se enciende en caso de avería en el sistema Keyless Start.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA LANE DEPARTURE WARNING (LDW)
El símbolo se enciende también en caso de avería en el sistema Lane Departure Warning.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA DE LAS LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam)
(si se incluye)
El símbolo se enciende para indicar que hay una avería en las luces de carretera automáticas.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
61

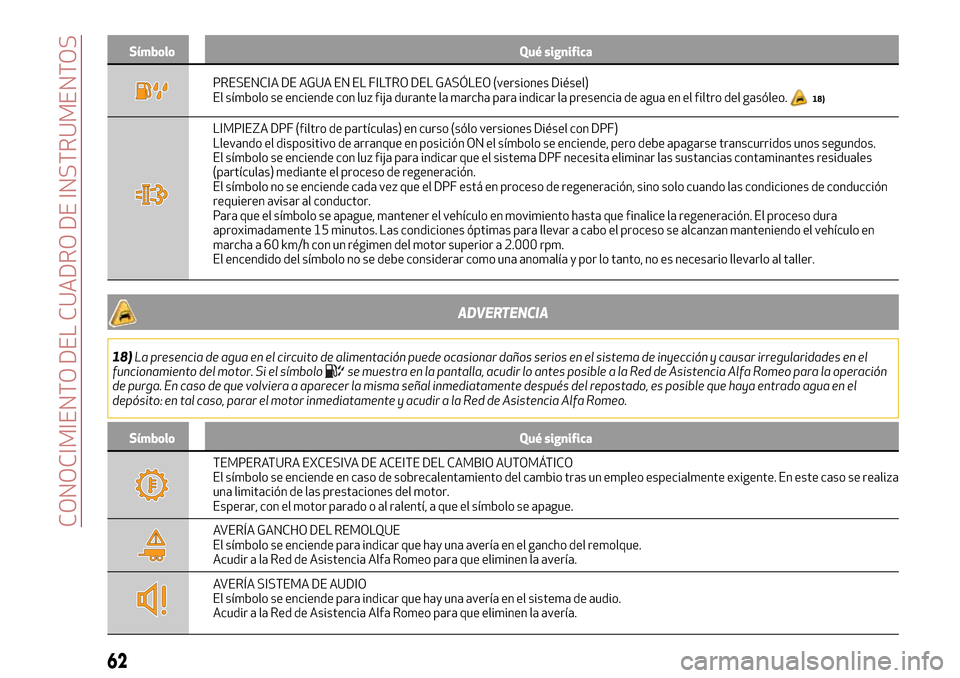

Símbolo Qué significa
PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha para indicar la presencia de agua en el filtro del gasóleo.18)
LIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
Llevando el dispositivo de arranque en posición ON el símbolo se enciende, pero debe apagarse transcurridos unos segundos.
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias contaminantes residuales
(partículas) mediante el proceso de regeneración.
El símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino solo cuando las condiciones de conducción
requieren avisar al conductor.
Para que el símbolo se apague, mantener el vehículo en movimiento hasta que finalice la regeneración. El proceso dura
aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan manteniendo el vehículo en
marcha a 60 km/h con un régimen del motor superior a 2.000 rpm.
El encendido del símbolo no se debe considerar como una anomalía y por lo tanto, no es necesario llevarlo al taller.
ADVERTENCIA
18)La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y causar irregularidades en el
funcionamiento del motor. Si el símbolose muestra en la pantalla, acudir lo antes posible a la Red de Asistencia Alfa Romeo para la operación
de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del repostado, es posible que haya entrado agua en el
depósito: en tal caso, parar el motor inmediatamente y acudir a la Red de Asistencia Alfa Romeo.
Símbolo Qué significa
TEMPERATURA EXCESIVA DE ACEITE DEL CAMBIO AUTOMÁTICO
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente exigente. En este caso se realiza
una limitación de las prestaciones del motor.
Esperar, con el motor parado o al ralentí, a que el símbolo se apague.
AVERÍA GANCHO DEL REMOLQUE
El símbolo se enciende para indicar que hay una avería en el gancho del remolque.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

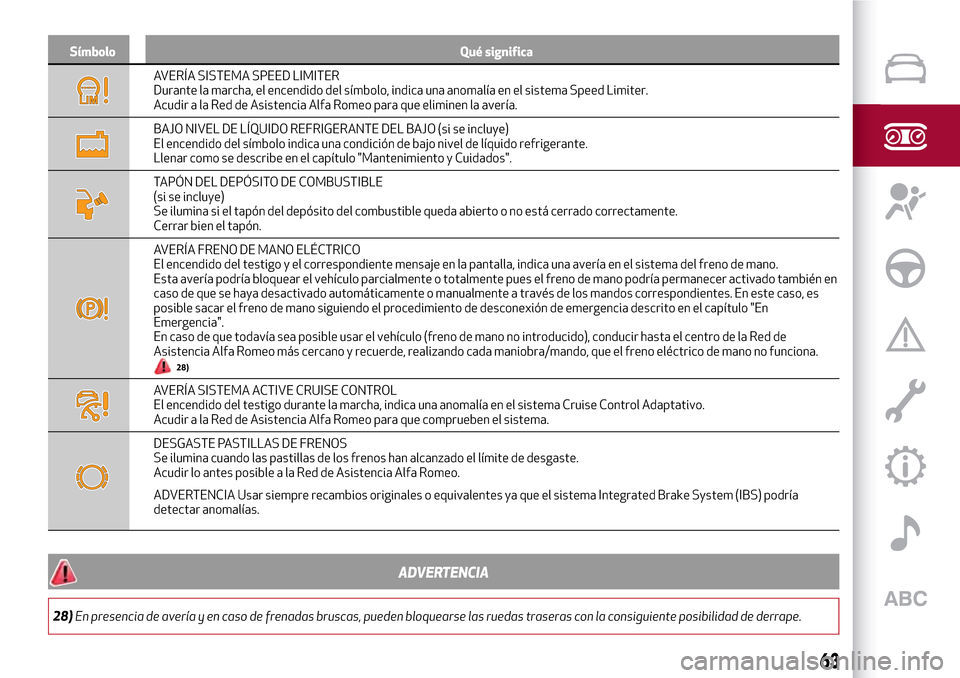

Símbolo Qué significa
AVERÍA SISTEMA SPEED LIMITER
Durante la marcha, el encendido del símbolo, indica una anomalía en el sistema Speed Limiter.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
BAJO NIVEL DE LÍQUIDO REFRIGERANTE DEL BAJO (si se incluye)
El encendido del símbolo indica una condición de bajo nivel de líquido refrigerante.
Llenar como se describe en el capítulo "Mantenimiento y Cuidados".
TAPÓN DEL DEPÓSITO DE COMBUSTIBLE
(si se incluye)
Se ilumina si el tapón del depósito del combustible queda abierto o no está cerrado correctamente.
Cerrar bien el tapón.
AVERÍA FRENO DE MANO ELÉCTRICO
El encendido del testigo y el correspondiente mensaje en la pantalla, indica una avería en el sistema del freno de mano.
Esta avería podría bloquear el vehículo parcialmente o totalmente pues el freno de mano podría permanecer activado también en
caso de que se haya desactivado automáticamente o manualmente a través de los mandos correspondientes. En este caso, es
posible sacar el freno de mano siguiendo el procedimiento de desconexión de emergencia descrito en el capítulo "En
Emergencia".
En caso de que todavía sea posible usar el vehículo (freno de mano no introducido), conducir hasta el centro de la Red de
Asistencia Alfa Romeo más cercano y recuerde, realizando cada maniobra/mando, que el freno eléctrico de mano no funciona.
28)
AVERÍA SISTEMA ACTIVE CRUISE CONTROL
El encendido del testigo durante la marcha, indica una anomalía en el sistema Cruise Control Adaptativo.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
DESGASTE PASTILLAS DE FRENOS
Se ilumina cuando las pastillas de los frenos han alcanzado el límite de desgaste.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
ADVERTENCIA Usar siempre recambios originales o equivalentes ya que el sistema Integrated Brake System (IBS) podría
detectar anomalías.
ADVERTENCIA
28)En presencia de avería y en caso de frenadas bruscas, pueden bloquearse las ruedas traseras con la consiguiente posibilidad de derrape.
63

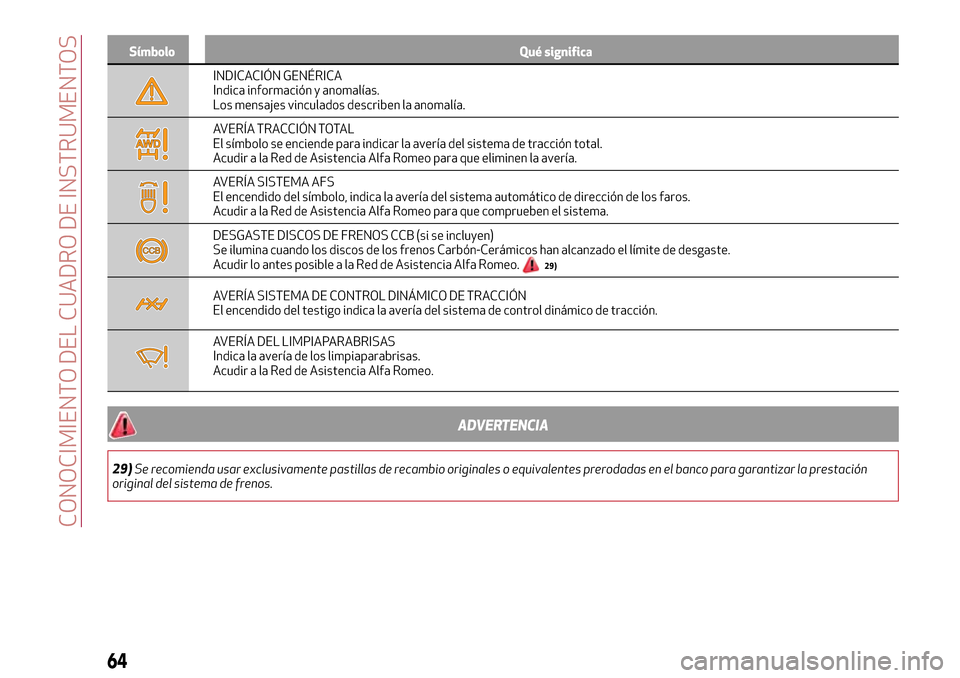

Símbolo Qué significa
INDICACIÓN GENÉRICA
Indica información y anomalías.
Los mensajes vinculados describen la anomalía.
AVERÍA TRACCIÓN TOTAL
El símbolo se enciende para indicar la avería del sistema de tracción total.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SISTEMA AFS
El encendido del símbolo, indica la avería del sistema automático de dirección de los faros.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
DESGASTE DISCOS DE FRENOS CCB (si se incluyen)
Se ilumina cuando los discos de los frenos Carbón-Cerámicos han alcanzado el límite de desgaste.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
29)
AVERÍA SISTEMA DE CONTROL DINÁMICO DE TRACCIÓN
El encendido del testigo indica la avería del sistema de control dinámico de tracción.
AVERÍA DEL LIMPIAPARABRISAS
Indica la avería de los limpiaparabrisas.
Acudir a la Red de Asistencia Alfa Romeo.
ADVERTENCIA
29)Se recomienda usar exclusivamente pastillas de recambio originales o equivalentes prerodadas en el banco para garantizar la prestación
original del sistema de frenos.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

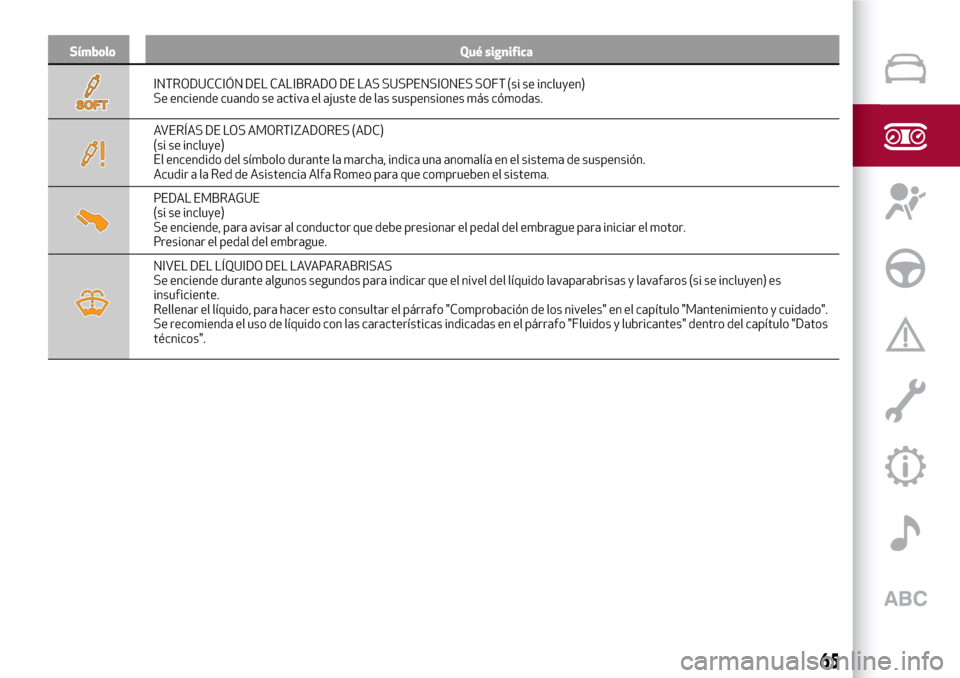

Símbolo Qué significa
INTRODUCCIÓN DEL CALIBRADO DE LAS SUSPENSIONES SOFT (si se incluyen)
Se enciende cuando se activa el ajuste de las suspensiones más cómodas.
AVERÍAS DE LOS AMORTIZADORES (ADC)
(si se incluye)
El encendido del símbolo durante la marcha, indica una anomalía en el sistema de suspensión.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
PEDAL EMBRAGUE
(si se incluye)
Se enciende, para avisar al conductor que debe presionar el pedal del embrague para iniciar el motor.
Presionar el pedal del embrague.
NIVEL DEL LÍQUIDO DEL LAVAPARABRISAS
Se enciende durante algunos segundos para indicar que el nivel del líquido lavaparabrisas y lavafaros (si se incluyen) es
insuficiente.
Rellenar el líquido, para hacer esto consultar el párrafo "Comprobación de los niveles" en el capítulo "Mantenimiento y cuidado".
Se recomienda el uso de líquido con las características indicadas en el párrafo "Fluidos y lubricantes" dentro del capítulo "Datos
técnicos".
65

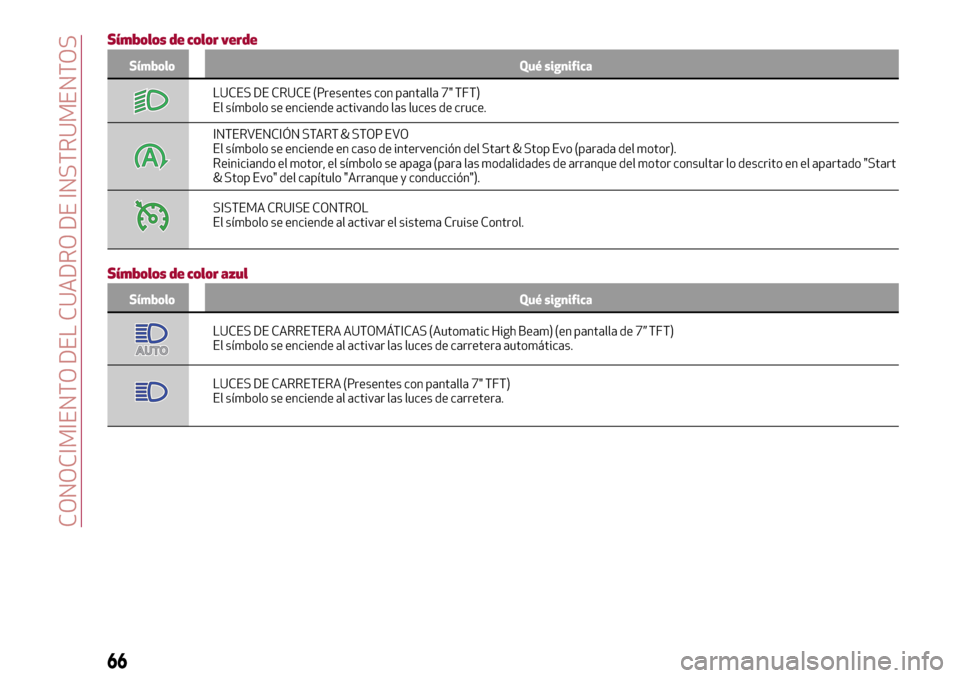

Símbolos de color verde
Símbolo Qué significa
LUCES DE CRUCE (Presentes con pantalla 7" TFT)
El símbolo se enciende activando las luces de cruce.
INTERVENCIÓN START & STOP EVO
El símbolo se enciende en caso de intervención del Start & Stop Evo (parada del motor).
Reiniciando el motor, el símbolo se apaga (para las modalidades de arranque del motor consultar lo descrito en el apartado "Start
& Stop Evo" del capítulo "Arranque y conducción").
SISTEMA CRUISE CONTROL
El símbolo se enciende al activar el sistema Cruise Control.
Símbolos de color azul
Símbolo Qué significa
LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam) (en pantalla de 7” TFT)
El símbolo se enciende al activar las luces de carretera automáticas.
LUCES DE CARRETERA (Presentes con pantalla 7" TFT)
El símbolo se enciende al activar las luces de carretera.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

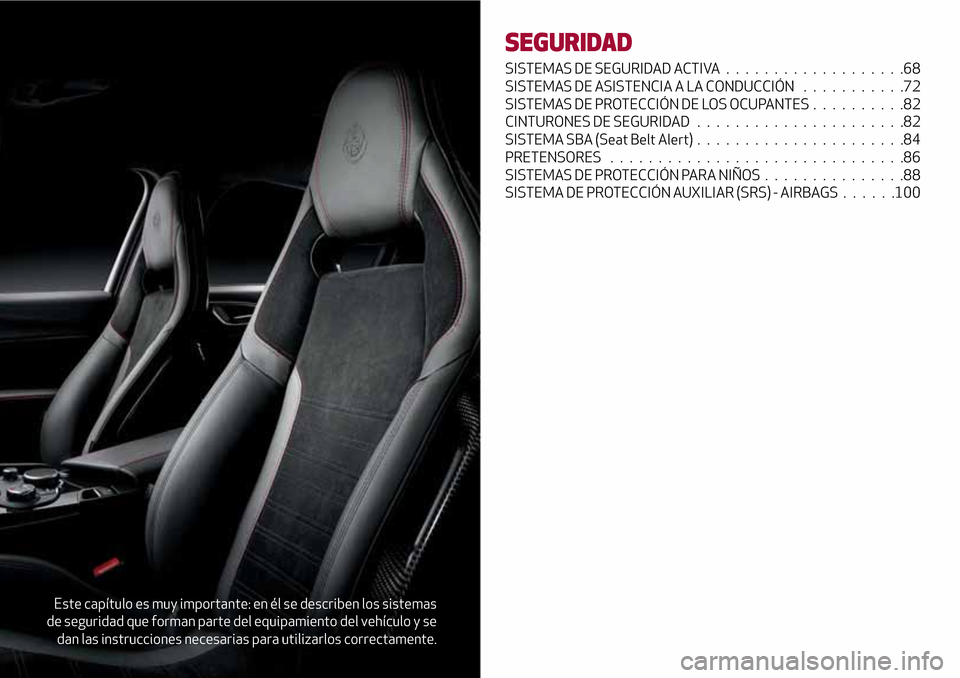

Este capítulo es muy importante: en él se describen los sistemas
de seguridad que forman parte del equipamiento del vehículo y se
dan las instrucciones necesarias para utilizarlos correctamente.
SEGURIDAD
SISTEMAS DE SEGURIDAD ACTIVA...................68
SISTEMAS DE ASISTENCIA A LA CONDUCCIÓN ...........72
SISTEMAS DE PROTECCIÓN DE LOS OCUPANTES . . ........82
CINTURONES DE SEGURIDAD ......................82
SISTEMA SBA (Seat Belt Alert)......................84
PRETENSORES...............................86
SISTEMAS DE PROTECCIÓN PARA NIÑOS...............88
SISTEMA DE PROTECCIÓN AUXILIAR (SRS) - AIRBAGS......100

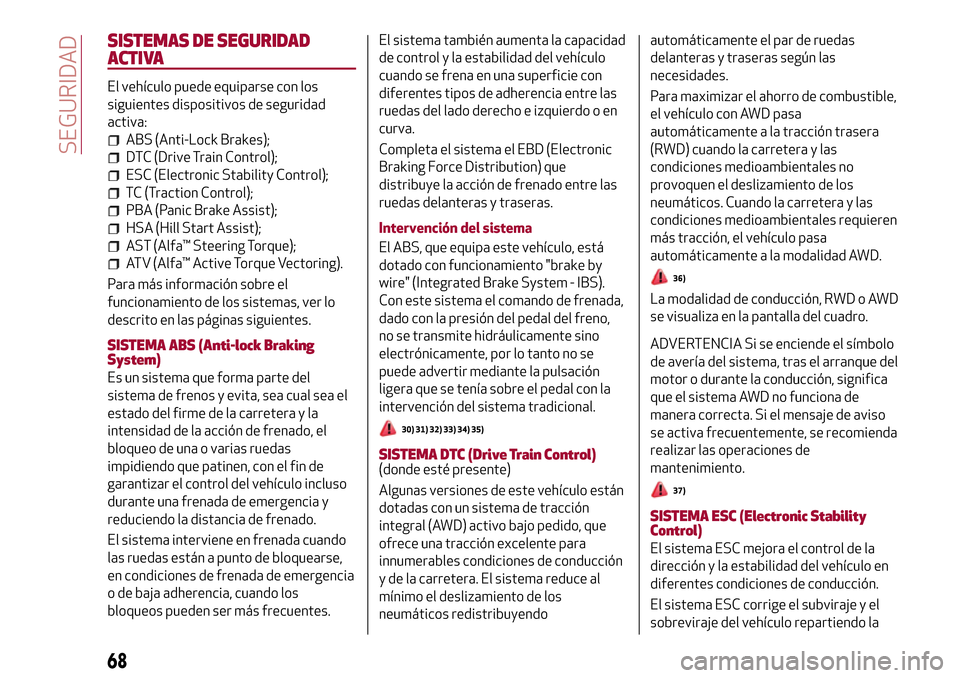

SISTEMAS DE SEGURIDAD
ACTIVA
El vehículo puede equiparse con los
siguientes dispositivos de seguridad
activa:
ABS (Anti-Lock Brakes);
DTC (Drive Train Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque);
ATV (Alfa™ Active Torque Vectoring).
Para más información sobre el
funcionamiento de los sistemas, ver lo
descrito en las páginas siguientes.
SISTEMA ABS (Anti-lock Braking
System)
Es un sistema que forma parte del
sistema de frenos y evita, sea cual sea el
estado del firme de la carretera y la
intensidad de la acción de frenado, el
bloqueo de una o varias ruedas
impidiendo que patinen, con el fin de
garantizar el control del vehículo incluso
durante una frenada de emergencia y
reduciendo la distancia de frenado.
El sistema interviene en frenada cuando
las ruedas están a punto de bloquearse,
en condiciones de frenada de emergencia
o de baja adherencia, cuando los
bloqueos pueden ser más frecuentes.El sistema también aumenta la capacidad
de control y la estabilidad del vehículo
cuando se frena en una superficie con
diferentes tipos de adherencia entre las
ruedas del lado derecho e izquierdo o en
curva.
Completa el sistema el EBD (Electronic
Braking Force Distribution) que
distribuye la acción de frenado entre las
ruedas delanteras y traseras.
Intervención del sistema
El ABS, que equipa este vehículo, está
dotado con funcionamiento "brake by
wire" (Integrated Brake System - IBS).
Con este sistema el comando de frenada,
dado con la presión del pedal del freno,
no se transmite hidráulicamente sino
electrónicamente, por lo tanto no se
puede advertir mediante la pulsación
ligera que se tenía sobre el pedal con la
intervención del sistema tradicional.
30) 31) 32) 33) 34) 35)
SISTEMA DTC (Drive Train Control)(donde esté presente)
Algunas versiones de este vehículo están
dotadas con un sistema de tracción
integral (AWD) activo bajo pedido, que
ofrece una tracción excelente para
innumerables condiciones de conducción
y de la carretera. El sistema reduce al
mínimo el deslizamiento de los
neumáticos redistribuyendoautomáticamente el par de ruedas
delanteras y traseras según las
necesidades.
Para maximizar el ahorro de combustible,
el vehículo con AWD pasa
automáticamente a la tracción trasera
(RWD) cuando la carretera y las
condiciones medioambientales no
provoquen el deslizamiento de los
neumáticos. Cuando la carretera y las
condiciones medioambientales requieren
más tracción, el vehículo pasa
automáticamente a la modalidad AWD.
36)
La modalidad de conducción, RWD o AWD
se visualiza en la pantalla del cuadro.
ADVERTENCIA Si se enciende el símbolo
de avería del sistema, tras el arranque del
motor o durante la conducción, significa
que el sistema AWD no funciona de
manera correcta. Si el mensaje de aviso
se activa frecuentemente, se recomienda
realizar las operaciones de
mantenimiento.
37)
SISTEMA ESC (Electronic Stability
Control)
El sistema ESC mejora el control de la
dirección y la estabilidad del vehículo en
diferentes condiciones de conducción.
El sistema ESC corrige el subviraje y el
sobreviraje del vehículo repartiendo la
68
SEGURIDAD
