Alfa Romeo Giulia 2016 Manual del propietario (in Spanish)

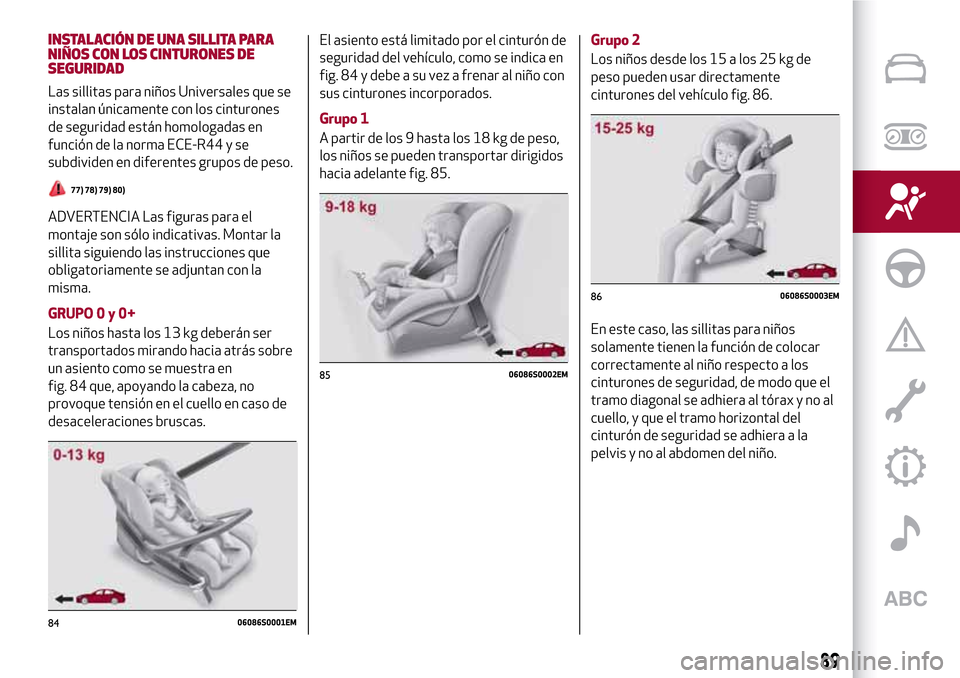

INSTALACIÓN DE UNA SILLITA PARA
NIÑOS CON LOS CINTURONES DE
SEGURIDAD
Las sillitas para niños Universales que se
instalan únicamente con los cinturones
de seguridad están homologadas en
función de la norma ECE-R44 y se
subdividen en diferentes grupos de peso.
77) 78) 79) 80)
ADVERTENCIA Las figuras para el
montaje son sólo indicativas. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
GRUPO0y0+
Los niños hasta los 13 kg deberán ser
transportados mirando hacia atrás sobre
un asiento como se muestra en
fig. 84 que, apoyando la cabeza, no
provoque tensión en el cuello en caso de
desaceleraciones bruscas.El asiento está limitado por el cinturón de
seguridad del vehículo, como se indica en
fig. 84 y debe a su vez a frenar al niño con
sus cinturones incorporados.
Grupo 1
A partir de los 9 hasta los 18 kg de peso,
los niños se pueden transportar dirigidos
hacia adelante fig. 85.Grupo 2
Los niños desde los 15 a los 25 kg de
peso pueden usar directamente
cinturones del vehículo fig. 86.
En este caso, las sillitas para niños
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que el
tramo diagonal se adhiera al tórax y no al
cuello, y que el tramo horizontal del
cinturón de seguridad se adhiera a la
pelvis y no al abdomen del niño.
8406086S0001EM
8506086S0002EM
8606086S0003EM
89

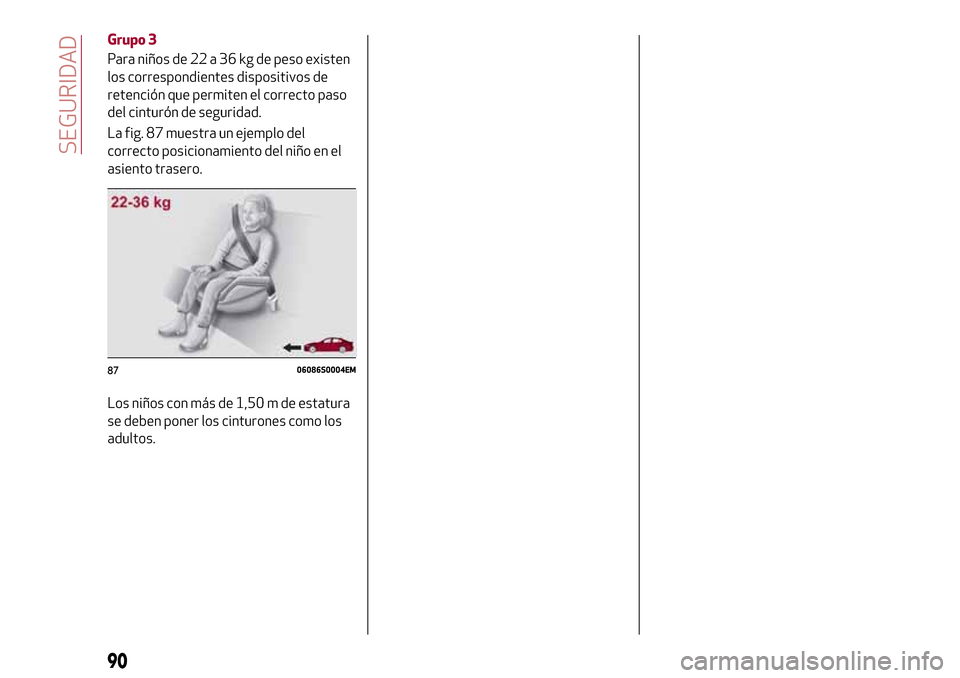

Grupo 3
Para niños de 22 a 36 kg de peso existen
los correspondientes dispositivos de
retención que permiten el correcto paso
del cinturón de seguridad.
La fig. 87 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.
Los niños con más de 1,50 m de estatura
se deben poner los cinturones como los
adultos.
8706086S0004EM
90
SEGURIDAD

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS UNIVERSALES PARA NIÑOS
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo según
la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de pesoPasajero delantero Pasajeros traseros
Airbags pasajeros
activadosAirbags pasajeros
desactivadosPasajero trasero central
(donde esté presente)Pasajeros traseros
laterales
Grupo 0 hasta 10 kg X U X U
Grupo
0+ hasta13 kg X U X U
Grupo 1 9-18 kg X U X U
Grupo 2 15-25 kg U U X U
Grupo 3 22-36 kg U U X U
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
91

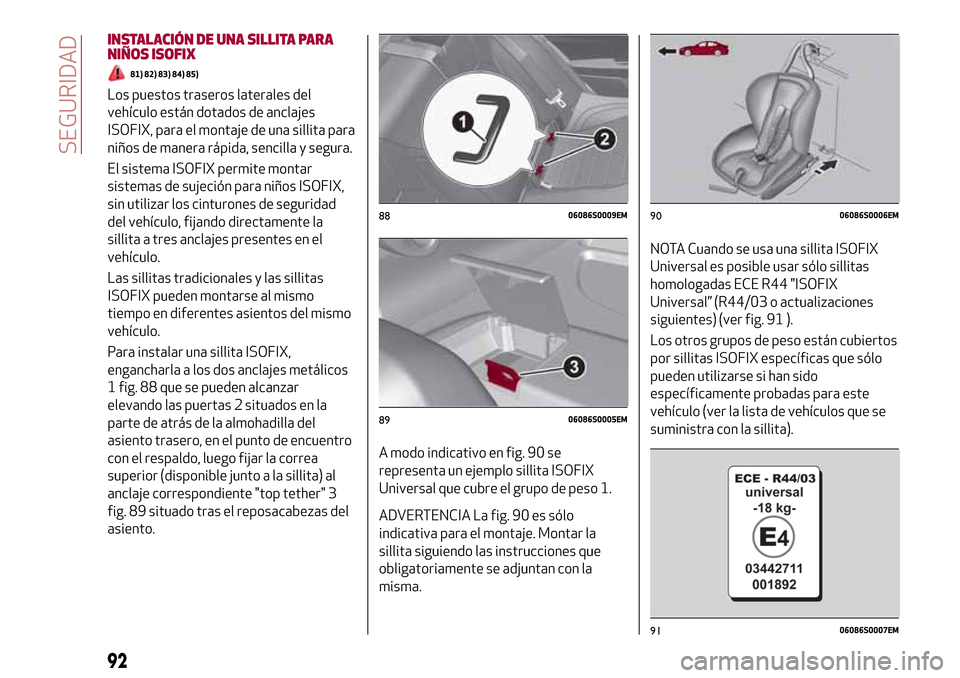

INSTALACIÓN DE UNA SILLITA PARA
NIÑOS ISOFIX
81) 82) 83) 84) 85)
Los puestos traseros laterales del
vehículo están dotados de anclajes
ISOFIX, para el montaje de una sillita para
niños de manera rápida, sencilla y segura.
El sistema ISOFIX permite montar
sistemas de sujeción para niños ISOFIX,
sin utilizar los cinturones de seguridad
del vehículo, fijando directamente la
sillita a tres anclajes presentes en el
vehículo.
Las sillitas tradicionales y las sillitas
ISOFIX pueden montarse al mismo
tiempo en diferentes asientos del mismo
vehículo.
Para instalar una sillita ISOFIX,
engancharla a los dos anclajes metálicos
1 fig. 88 que se pueden alcanzar
elevando las puertas 2 situados en la
parte de atrás de la almohadilla del
asiento trasero, en el punto de encuentro
con el respaldo, luego fijar la correa
superior (disponible junto a la sillita) al
anclaje correspondiente "top tether" 3
fig. 89 situado tras el reposacabezas del
asiento.A modo indicativo en fig. 90 se
representa un ejemplo sillita ISOFIX
Universal que cubre el grupo de peso 1.
ADVERTENCIA La fig. 90 es sólo
indicativa para el montaje. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
NOTA Cuando se usa una sillita ISOFIX
Universal es posible usar sólo sillitas
homologadas ECE R44 "ISOFIX
Universal” (R44/03 o actualizaciones
siguientes) (ver fig. 91 ).
Los otros grupos de peso están cubiertos
por sillitas ISOFIX específicas que sólo
pueden utilizarse si han sido
específicamente probadas para este
vehículo (ver la lista de vehículos que se
suministra con la sillita).
8806086S0009EM
8906086S0005EM
9006086S0006EM
9106086S0007EM
92
SEGURIDAD

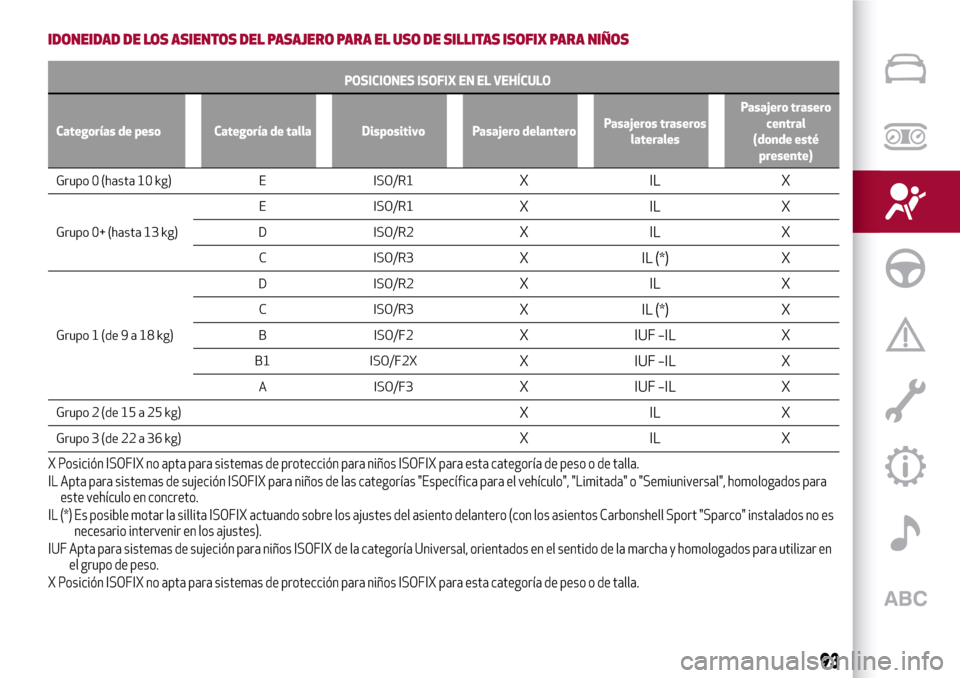

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX PARA NIÑOS
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de peso Categoría de talla Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
(donde esté
presente)
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupo 1 (de9a18kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Grupo 2 (de 15 a 25 kg)XILX
Grupo 3 (de 22 a 36 kg)XILX
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados para
este vehículo en concreto.
IL (*) Es posible motar la sillita ISOFIX actuando sobre los ajustes del asiento delantero (con los asientos Carbonshell Sport "Sparco" instalados noes
necesario intervenir en los ajustes).
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para utilizar en
el grupo de peso.
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
93

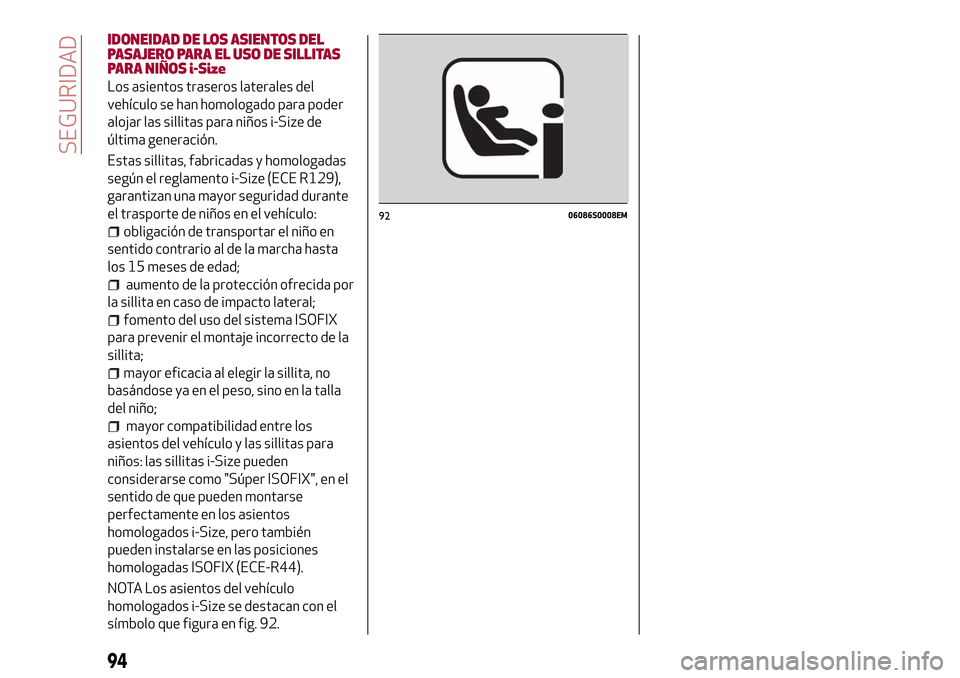

IDONEIDAD DE LOS ASIENTOS DEL
PASAJERO PARA EL USO DE SILLITAS
PARA NIÑOS i-Size
Los asientos traseros laterales del
vehículo se han homologado para poder
alojar las sillitas para niños i-Size de
última generación.
Estas sillitas, fabricadas y homologadas
según el reglamento i-Size (ECE R129),
garantizan una mayor seguridad durante
el trasporte de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida por
la sillita en caso de impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de la
sillita;
mayor eficacia al elegir la sillita, no
basándose ya en el peso, sino en la talla
del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillitas para
niños: las sillitas i-Size pueden
considerarse como "Súper ISOFIX", en el
sentido de que pueden montarse
perfectamente en los asientos
homologados i-Size, pero también
pueden instalarse en las posiciones
homologadas ISOFIX (ECE-R44).
NOTA Los asientos del vehículo
homologados i-Size se destacan con el
símbolo que figura en fig. 92.
9206086S0008EM
94
SEGURIDAD

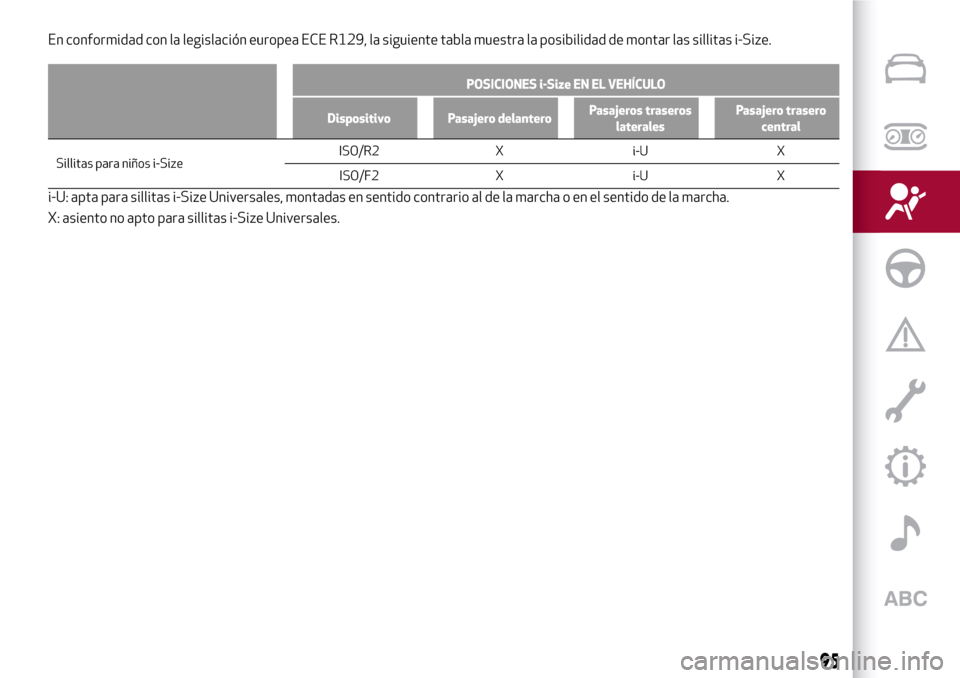

En conformidad con la legislación europea ECE R129, la siguiente tabla muestra la posibilidad de montar las sillitas i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Sillitas para niños i-SizeISO/R2
X i-U X
ISO/F2 X i-U X
i-U: apta para sillitas i-Size Universales, montadas en sentido contrario al de la marcha o en el sentido de la marcha.
X: asiento no apto para sillitas i-Size Universales.
95

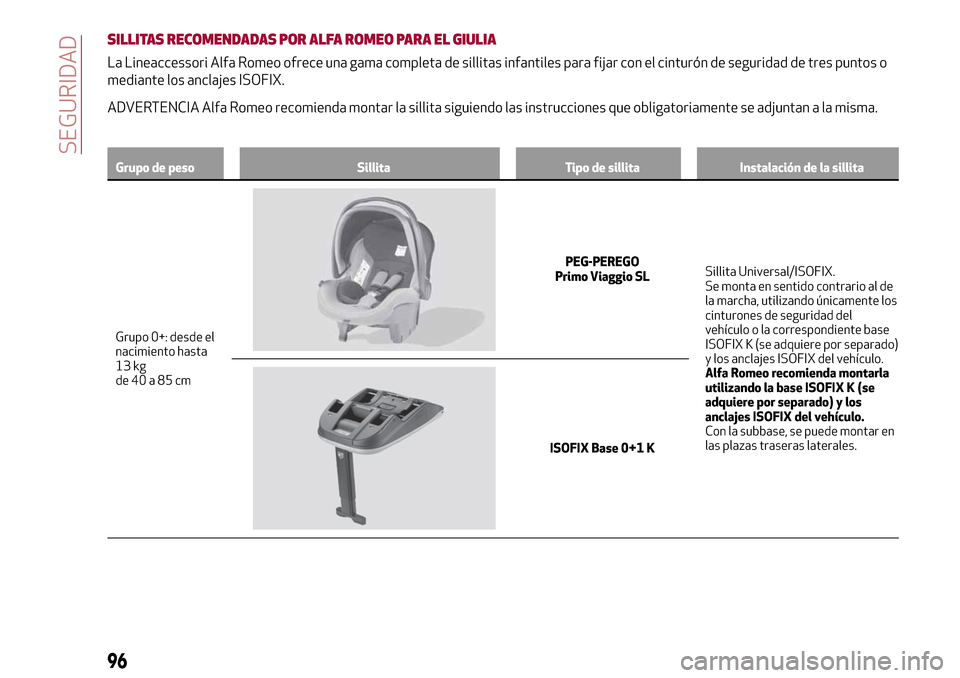

SILLITAS RECOMENDADAS POR ALFA ROMEO PARA EL GIULIA
La Lineaccessori Alfa Romeo ofrece una gama completa de sillitas infantiles para fijar con el cinturón de seguridad de tres puntos o
mediante los anclajes ISOFIX.
ADVERTENCIA Alfa Romeo recomienda montar la sillita siguiendo las instrucciones que obligatoriamente se adjuntan a la misma.
Grupo de peso Sillita Tipo de sillita Instalación de la sillita
Grupo 0+: desde el
nacimiento hasta
13kg
de40a85cm
PEG-PEREGO
Primo Viaggio SLSillita Universal/ISOFIX.
Se monta en sentido contrario al de
la marcha, utilizando únicamente los
cinturones de seguridad del
vehículo o la correspondiente base
ISOFIX K (se adquiere por separado)
y los anclajes ISOFIX del vehículo.
Alfa Romeo recomienda montarla
utilizando la base ISOFIX K (se
adquiere por separado) y los
anclajes ISOFIX del vehículo.
Con la subbase, se puede montar en
las plazas traseras laterales.
ISOFIX Base 0+1 K
96
SEGURIDAD

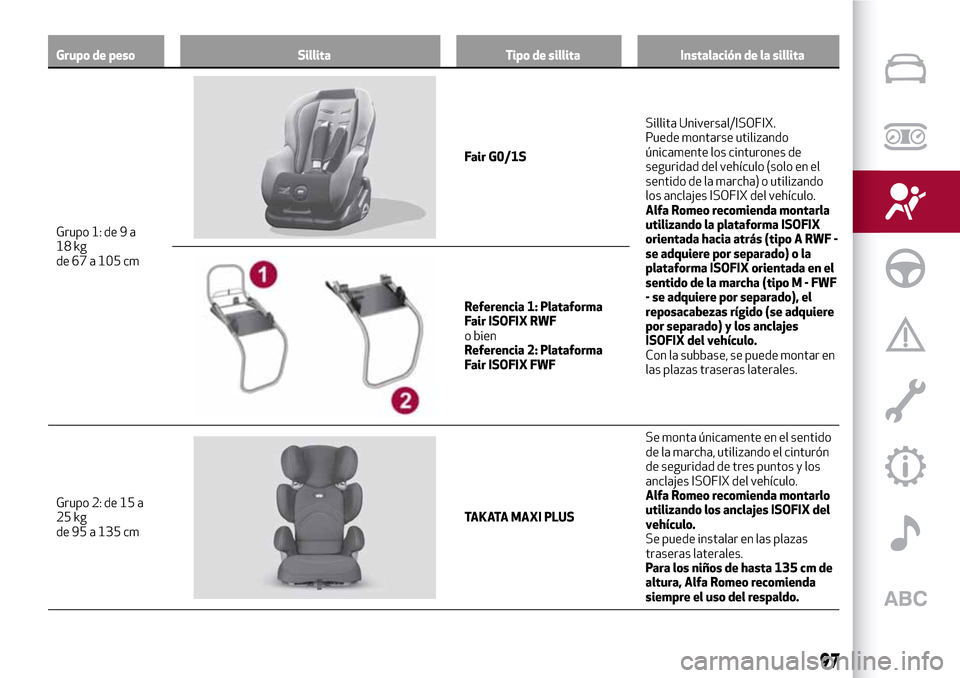

Grupo de peso Sillita Tipo de sillita Instalación de la sillita
Grupo 1: de 9 a
18 kg
de
67 a 105 cm
Fair G0/1SSillita Universal/ISOFIX.
Puede montarse utilizando
únicamente los cinturones de
seguridad del vehículo (solo en el
sentido de la marcha) o utilizando
los anclajes ISOFIX del vehículo.
Alfa Romeo recomienda montarla
utilizando la plataforma ISOFIX
orientada hacia atrás (tipo A RWF -
se adquiere por separado) o la
plataforma ISOFIX orientada en el
sentido de la marcha (tipoM-FWF
- se adquiere por separado), el
reposacabezas rígido (se adquiere
por separado) y los anclajes
ISOFIX del vehículo.
Con la subbase, se puede montar en
las plazas traseras laterales.
Referencia 1: Plataforma
Fair ISOFIX RWF
o bien
Referencia 2: Plataforma
Fair ISOFIX FWF
Grupo 2: de 15 a
25 kg
de 95 a 135 cm
TAKATA MAXI PLUSSe monta únicamente en el sentido
de la marcha, utilizando el cinturón
de seguridad de tres puntos y los
anclajes ISOFIX del vehículo.
Alfa Romeo recomienda montarlo
utilizando los anclajes ISOFIX del
vehículo.
Se puede instalar en las plazas
traseras laterales.
Para los niños de hasta 135 cm de
altura, Alfa Romeo recomienda
siempre el uso del respaldo.
97

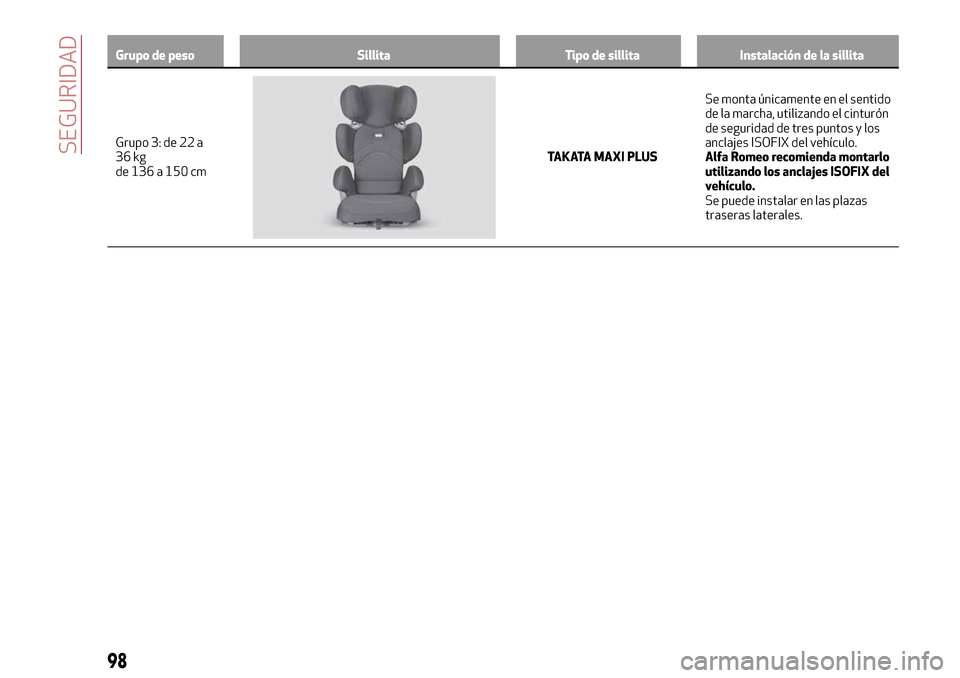

Grupo de peso Sillita Tipo de sillita Instalación de la sillita
Grupo 3: de 22 a
36 kg
de136 a 150 cmTAKATA MAXI PLUSSe monta únicamente en el sentido
de la marcha, utilizando el cinturón
de seguridad de tres puntos y los
anclajes ISOFIX del vehículo.
Alfa Romeo recomienda montarlo
utilizando los anclajes ISOFIX del
vehículo.
Se puede instalar en las plazas
traseras laterales.
98
