Alfa Romeo Giulietta 2010 Betriebsanleitung (in German)

180
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

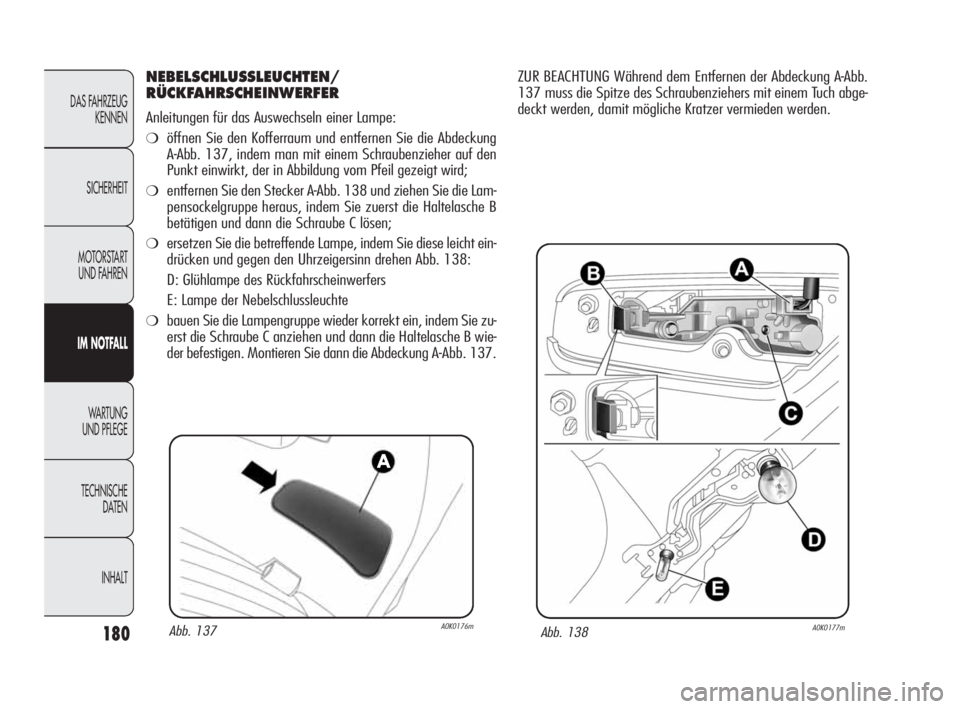

NEBELSCHLUSSLEUCHTEN/
RÜCKFAHRSCHEINWERFER
Anleitungen für das Auswechseln einer Lampe:
❍öffnen Sie den Kofferraum und entfernen Sie die Abdeckung
A-Abb. 137, indem man mit einem Schraubenzieher auf den
Punkt einwirkt, der in Abbildung vom Pfeil gezeigt wird;
❍entfernen Sie den Stecker A-Abb. 138 und ziehen Sie die Lam-
pensockelgruppe heraus, indem Sie zuerst die Haltelasche B
betätigen und dann die Schraube C lösen;
❍ersetzen Sie die betreffende Lampe, indem Sie diese leicht ein-
drücken und gegen den Uhrzeigersinn drehen Abb. 138:
D: Glühlampe des Rückfahrscheinwerfers
E: Lampe der Nebelschlussleuchte
❍bauen Sie die Lampengruppe wieder korrekt ein, indem Sie zu-
erst die Schraube C anziehen und dann die Haltelasche B wie-
der befestigen. Montieren Sie dann die Abdeckung A-Abb. 137.
Abb. 137A0K0176mAbb. 138A0K0177m
ZUR BEACHTUNG Während dem Entfernen der Abdeckung A-Abb.
137 muss die Spitze des Schraubenziehers mit einem Tuch abge-
deckt werden, damit mögliche Kratzer vermieden werden.
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 180

181
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

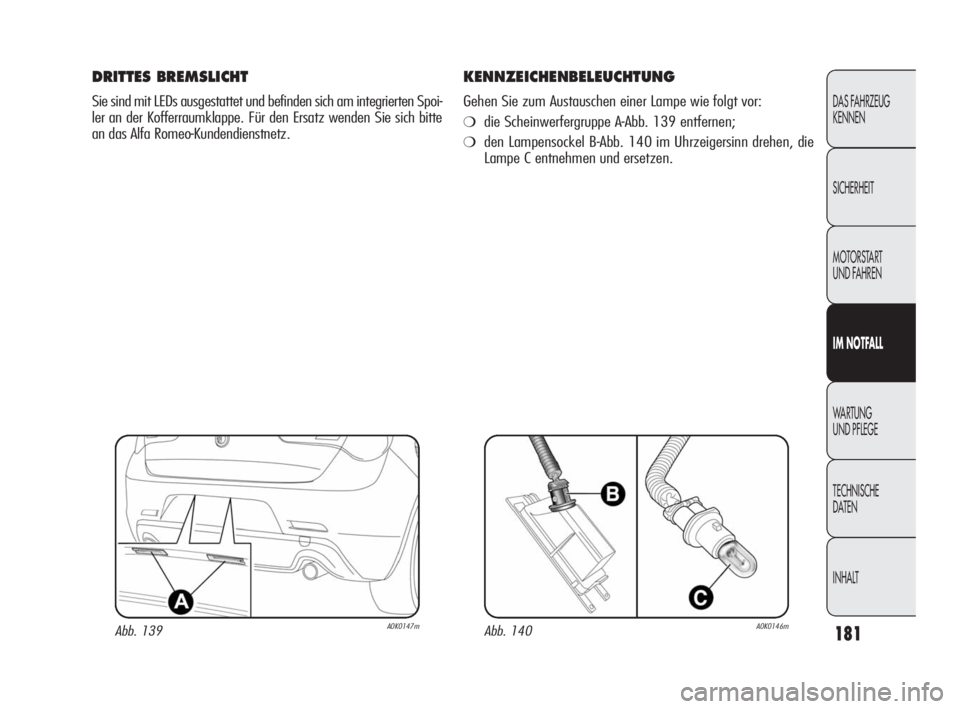

DRITTES BREMSLICHT
Sie sind mit LEDs ausgestattet und befinden sich am integrierten Spoi-
ler an der Kofferraumklappe. Für den Ersatz wenden Sie sich bitte
an das Alfa Romeo-Kundendienstnetz.
KENNZEICHENBELEUCHTUNG
Gehen Sie zum Austauschen einer Lampe wie folgt vor:
❍die Scheinwerfergruppe A-Abb. 139 entfernen;
❍den Lampensockel B-Abb. 140 im Uhrzeigersinn drehen, die
Lampe C entnehmen und ersetzen.
Abb. 139A0K0147mAbb. 140A0K0146m
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 181

182
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

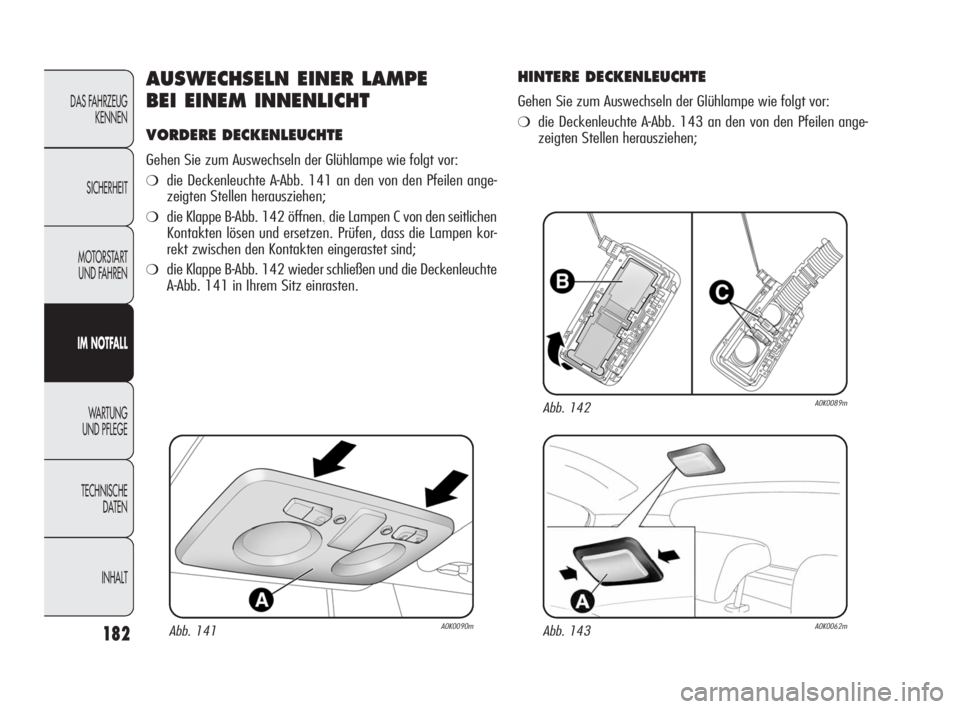

AUSWECHSELN EINER LAMPE
BEI EINEM INNENLICHT
VORDERE DECKENLEUCHTE
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍die Deckenleuchte A-Abb. 141 an den von den Pfeilen ange-
zeigten Stellen herausziehen;
❍die Klappe B-Abb. 142 öffnen, die Lampen C von den seitlichen
Kontakten lösen und ersetzen. Prüfen, dass die Lampen kor-
rekt zwischen den Kontakten eingerastet sind;
❍die Klappe B-Abb. 142 wieder schließen und die Deckenleuchte
A-Abb. 141 in Ihrem Sitz einrasten.
Abb. 141A0K0090m
Abb. 142A0K0089m
Abb. 143A0K0062m
HINTERE DECKENLEUCHTE
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍die Deckenleuchte A-Abb. 143 an den von den Pfeilen ange-
zeigten Stellen herausziehen;
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 182

183
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

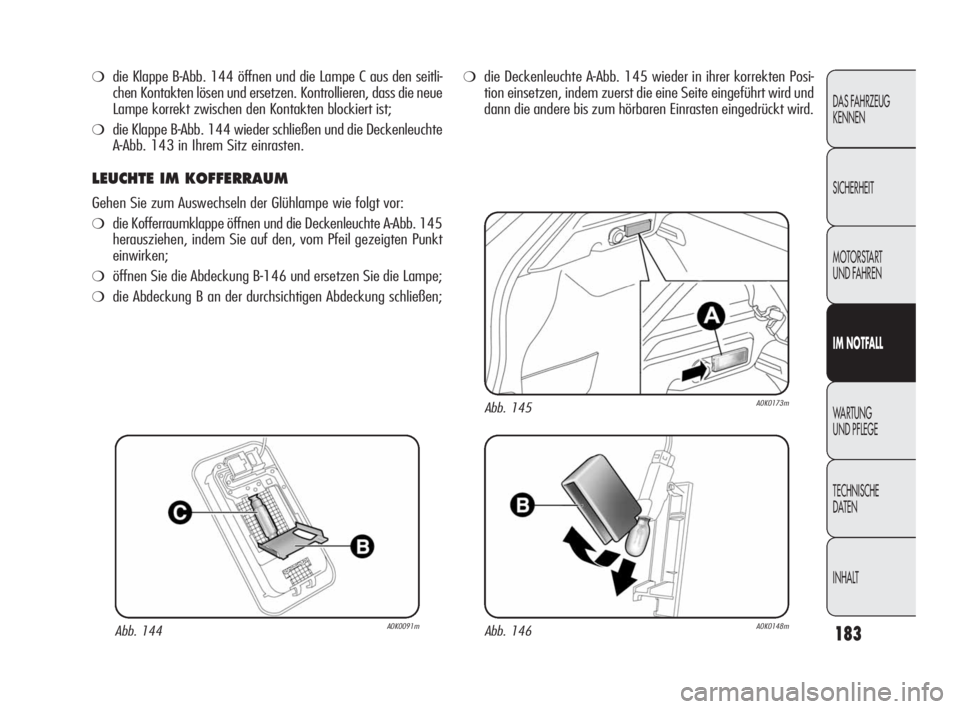

❍die Klappe B-Abb. 144 öffnen und die Lampe C aus den seitli-
chen Kontakten lösen und ersetzen. Kontrollieren, dass die neue
Lampe korrekt zwischen den Kontakten blockiert ist;
❍die Klappe B-Abb. 144 wieder schließen und die Deckenleuchte
A-Abb. 143 in Ihrem Sitz einrasten.
LEUCHTE IM KOFFERRAUM
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍die Kofferraumklappe öffnen und die Deckenleuchte A-Abb. 145
herausziehen, indem Sie auf den, vom Pfeil gezeigten Punkt
einwirken;
❍öffnen Sie die Abdeckung B-146 und ersetzen Sie die Lampe;
❍die Abdeckung B an der durchsichtigen Abdeckung schließen;
❍die Deckenleuchte A-Abb. 145 wieder in ihrer korrekten Posi-
tion einsetzen, indem zuerst die eine Seite eingeführt wird und
dann die andere bis zum hörbaren Einrasten eingedrückt wird.
Abb. 146A0K0148m
Abb. 145A0K0173m
Abb. 144A0K0091m
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 183

184
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

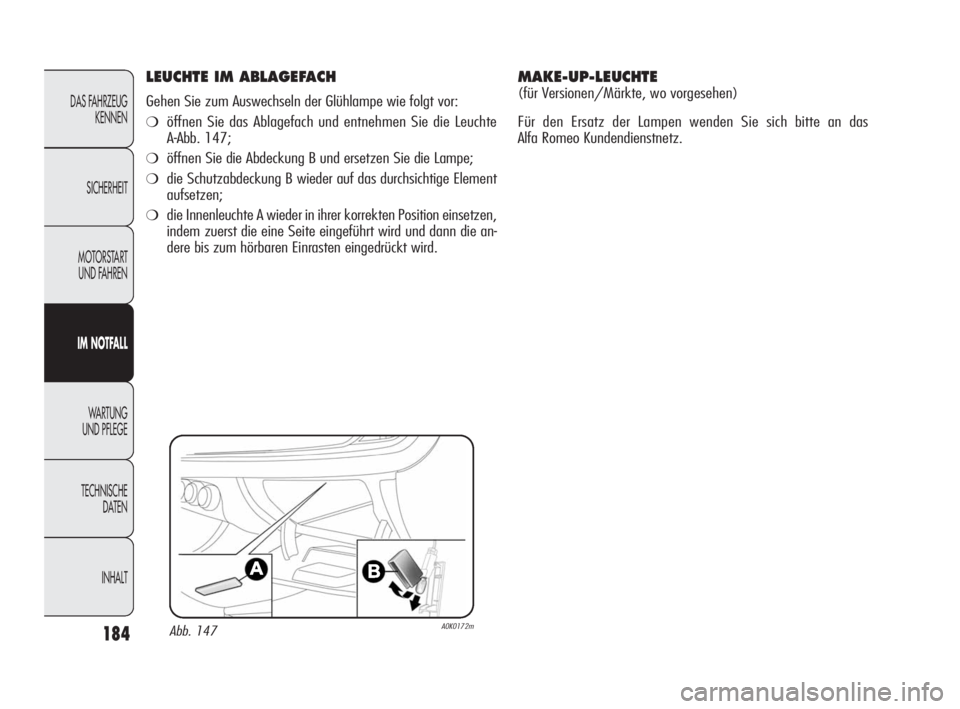

LEUCHTE IM ABLAGEFACH
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍öffnen Sie das Ablagefach und entnehmen Sie die Leuchte
A-Abb. 147;
❍öffnen Sie die Abdeckung B und ersetzen Sie die Lampe;
❍die Schutzabdeckung B wieder auf das durchsichtige Element
aufsetzen;
❍die Innenleuchte A wieder in ihrer korrekten Position einsetzen,
indem zuerst die eine Seite eingeführt wird und dann die an-
dere bis zum hörbaren Einrasten eingedrückt wird.
Abb. 147A0K0172m
MAKE-UP-LEUCHTE
(für Versionen/Märkte, wo vorgesehen)
Für den Ersatz der Lampen wenden Sie sich bitte an das
Alfa Romeo Kundendienstnetz.
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 184

185
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

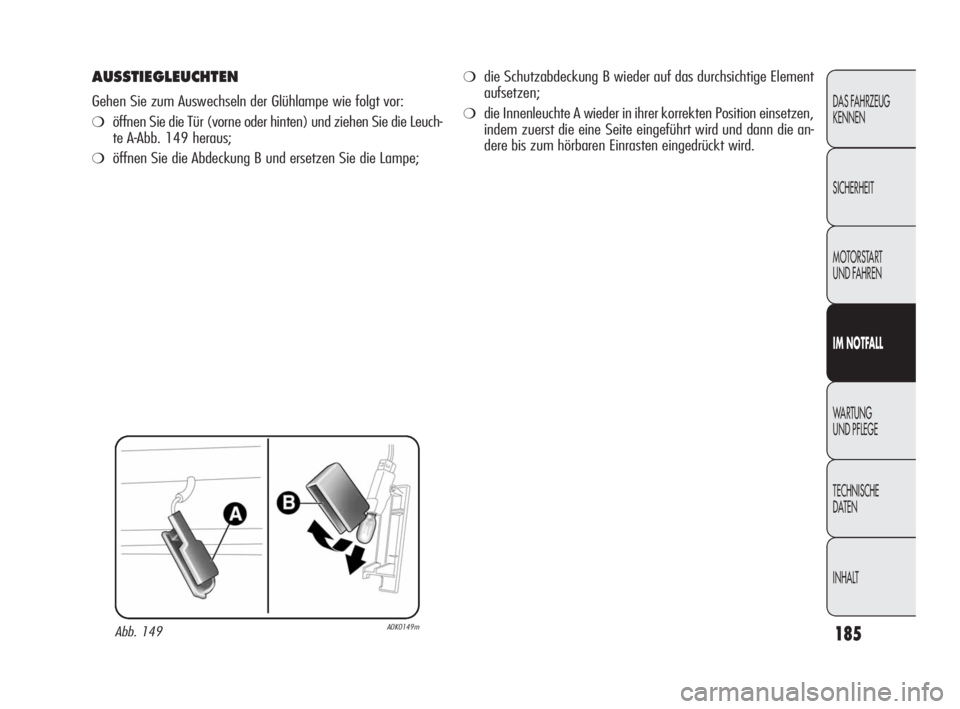

AUSSTIEGLEUCHTEN
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍öffnen Sie die Tür (vorne oder hinten) und ziehen Sie die Leuch-
te A-Abb. 149 heraus;
❍öffnen Sie die Abdeckung B und ersetzen Sie die Lampe;
Abb. 149A0K0149m
❍die Schutzabdeckung B wieder auf das durchsichtige Element
aufsetzen;
❍die Innenleuchte A wieder in ihrer korrekten Position einsetzen,
indem zuerst die eine Seite eingeführt wird und dann die an-
dere bis zum hörbaren Einrasten eingedrückt wird.
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 185

186
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

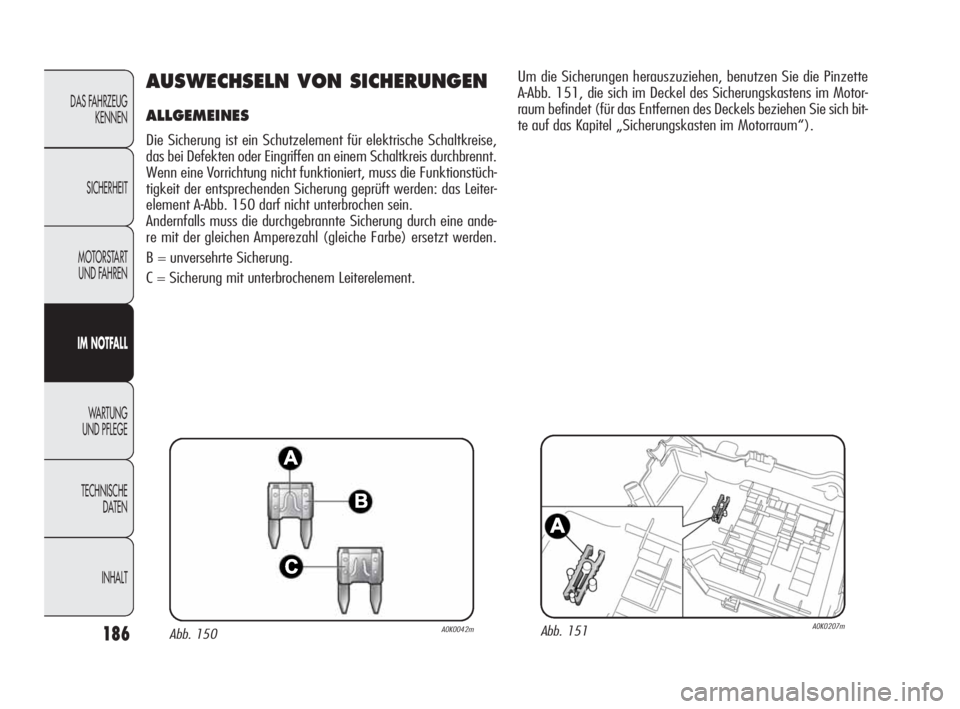

AUSWECHSELN VON SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schaltkreise,
das bei Defekten oder Eingriffen an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss die Funktionstüch-
tigkeit der entsprechenden Sicherung geprüft werden: das Leiter-
element A-Abb. 150 darf nicht unterbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch eine ande-
re mit der gleichen Amperezahl (gleiche Farbe) ersetzt werden.
B = unversehrte Sicherung.
C = Sicherung mit unterbrochenem Leiterelement.
Abb. 150A0K0042mAbb. 151A0K0207m
Um die Sicherungen herauszuziehen, benutzen Sie die Pinzette
A-Abb. 151, die sich im Deckel des Sicherungskastens im Motor-
raum befindet (für das Entfernen des Deckels beziehen Sie sich bit-
te auf das Kapitel „Sicherungskasten im Motorraum“).
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 186

187
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

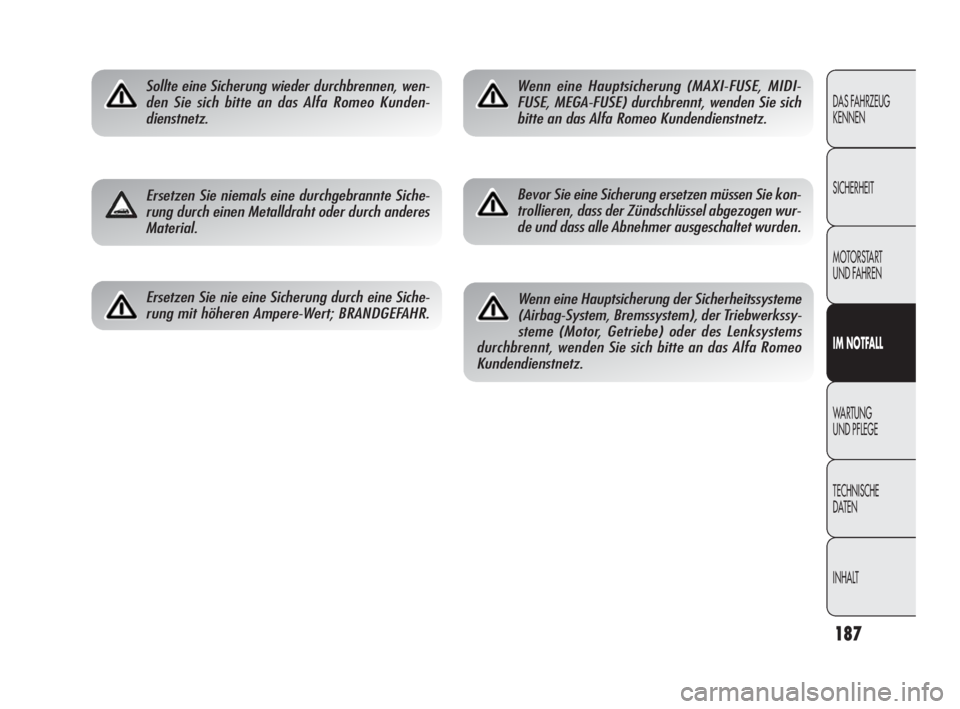

Sollte eine Sicherung wieder durchbrennen, wen-
den Sie sich bitte an das Alfa Romeo Kunden-
dienstnetz.
Ersetzen Sie niemals eine durchgebrannte Siche-
rung durch einen Metalldraht oder durch anderes
Material.
Ersetzen Sie nie eine Sicherung durch eine Siche-
rung mit höheren Ampere-Wert; BRANDGEFAHR.
Wenn eine Hauptsicherung (MAXI-FUSE, MIDI-
FUSE, MEGA-FUSE) durchbrennt, wenden Sie sich
bitte an das Alfa Romeo Kundendienstnetz.
Bevor Sie eine Sicherung ersetzen müssen Sie kon-
trollieren, dass der Zündschlüssel abgezogen wur-
de und dass alle Abnehmer ausgeschaltet wurden.
Wenn eine Hauptsicherung der Sicherheitssysteme
(Airbag-System, Bremssystem), der Triebwerkssy-
steme (Motor, Getriebe) oder des Lenksystems
durchbrennt, wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 187

188
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Bei der Motorraumwäsche darauf achten,
dass der Wasserstrahl nicht direkt auf den
Sicherungskasten und die Scheibenwi-
schermotoren gerichtet wird.

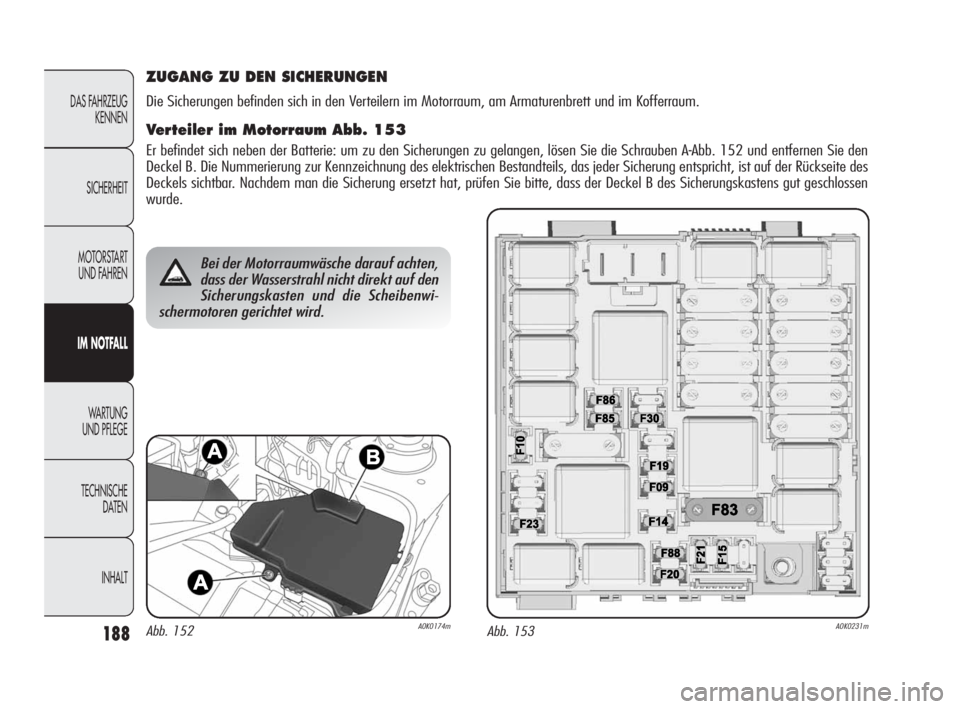

ZUGANG ZU DEN SICHERUNGEN
Die Sicherungen befinden sich in den Verteilern im Motorraum, am Armaturenbrett und im Kofferraum.
Verteiler im Motorraum Abb. 153
Er befindet sich neben der Batterie: um zu den Sicherungen zu gelangen, lösen Sie die Schrauben A-Abb. 152 und entfernen Sie den
Deckel B. Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils, das jeder Sicherung entspricht, ist auf der Rückseite des
Deckels sichtbar. Nachdem man die Sicherung ersetzt hat, prüfen Sie bitte, dass der Deckel B des Sicherungskastens gut geschlossen
wurde.
Abb. 152A0K0174mAbb. 153A0K0231m
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 188

189
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

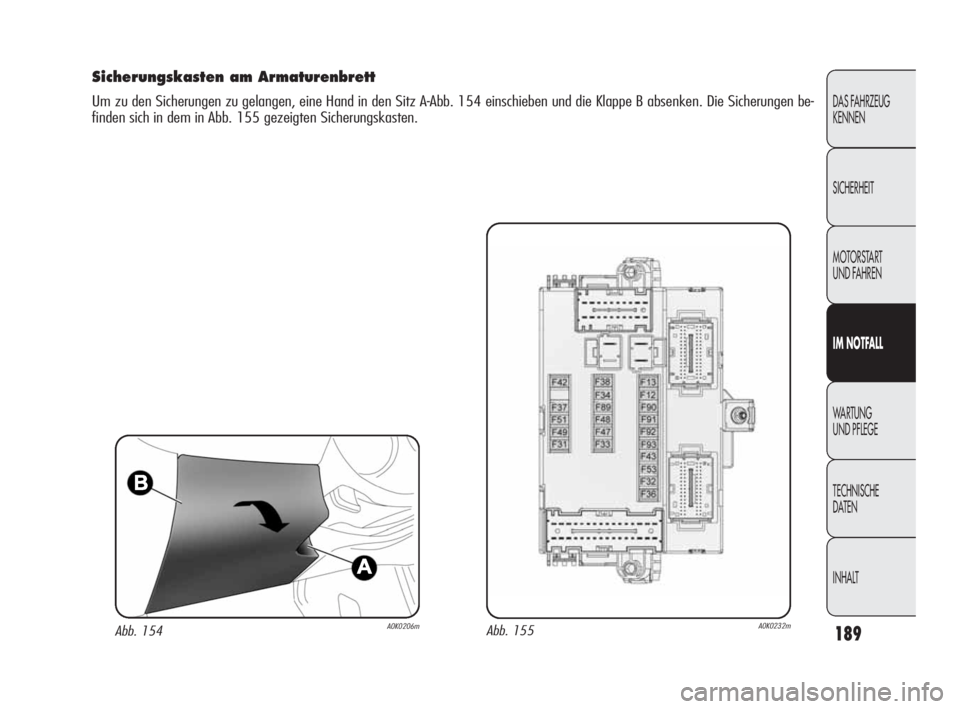

Sicherungskasten am Armaturenbrett
Um zu den Sicherungen zu gelangen, eine Hand in den Sitz A-Abb. 154 einschieben und die Klappe B absenken. Die Sicherungen be-
finden sich in dem in Abb. 155 gezeigten Sicherungskasten.
Abb. 154A0K0206mAbb. 155A0K0232m
