Alfa Romeo Giulietta 2010 Betriebsanleitung (in German)

200
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
PLAN FÜR DIE PROGRAMMIERTE WARTUNG
VERSIONEN 1.4 Turbo Benzin und 1.4 Turbo Multi Air
Tausend Kilometer
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Funktionstüchtigkeit der Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel usw.)
Einwandfreie Funktion der Front- und Heckscheibenwisch-/waschanlage prüfen
Einbaulage/Verschleißzustand der Wischerblätter prüfen
Zustand und Verschleiß der vorderen Scheibenbremsbeläge und
Funktion des Bremsbelagverschleißsensors prüfen
Bremsbelagverschleiß und Zustand der hinteren Scheibenbremsbeläge prüfen
Sichtprüfung und Kontrolle auf Mängelfreiheit: Karosserieaußenseite, Unterbodenschutz,
Rohr- und Schlauchleitungen (Auspuffanlage, Kraftstoffleitungen, Bremsleitungen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Sauberkeit der Schlösser an Motorhaube und Kofferraum kontrollieren,
reinigen und Hebelwerk schmieren
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Handbremshebelweg prüfen und eventuell einstellen
Zustand des Steuerriemens prüfen
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Abgaskontrolle 30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 200

201
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
2 Wenn das Fahrzeug vorwiegend im Stadtverkehr oder jedenfalls mit einer jährlichen Kilometerzahl von weniger
als 10.000 km gefahren wird, müssen das Motoröl und der Filter alle 12 Monate ausgetauscht werden.
1 Für Versionen 1.4 Turbo Benzin und 1.4 Turbo Multi Air ist es zur Aufrechterhaltung der Funktionstüchtigkeit
und Vermeidung von schweren Motorschäden unerlässlich:
- nur spezielle Zündkerzen, die für diese Motoren zertifiziert sind, zu benutzen, die vom selben Typ und der selben Mar-
ke sind (siehe Abschnitt „Motor“ im Kapitel „Technische Daten“);
- die Fälligkeit für den Ersatz der Zündkerzen, die im Plan für die programmierte Wartung vorgeschrieben wird, streng-
stens einhalten;
- Für den Ersatz der Zündkerzen empfehlen wir Ihnen, sich an das Alfa Romeo Kundendienstnetz zu wenden.
Tausend Kilometer
Kontrolle der Funktionstüchtigkeit der Systeme für die Motorsteuerung
(über Diagnosestecker)
Steuerriemen der Zusatzaggregate ersetzen
Steuerzahnriemen (*) ersetzen
Ersatz der Zündkerzen 1
Luftfiltereinsatz wechseln
Auswechseln des Motoröls und Motorölfilters (oder alle 24 Monate) 2
Bremsflüssigkeit ersetzen (oder alle 24 Monate)
Pollenfilter ersetzen (oder alle 15 Monate)
(*) Unabhängig von der Kilometerleistung muss der Antriebsriemen der Motorsteuerung alle 4 Jahre bei starker Beanspruchung (kaltes Klima,
Fahren im Stadtzyklus mit langen Leerlaufphasen) oder auf jeden Fall alle 5 Jahre ausgetauscht werden.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 201

35 70 105 140 175
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
VERSIONEN 1750 Turbo Benzin
Tausend Kilometer
Reifenzustand/-verschleiß prüfen und eventuell Reifendruck herstellen
Funktionstüchtigkeit der Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel usw.)
Einwandfreie Funktion der Front- und Heckscheibenwisch-/waschanlage prüfen
Einbaulage/Verschleißzustand der Wischerblätter prüfen
Zustand und Verschleiß der vorderen Scheibenbremsbeläge und Funktion des
Bremsbelagverschleißsensors prüfen
Bremsbelagverschleiß und Zustand der hinteren Scheibenbremsbeläge prüfen
Sichtprüfung und Kontrolle auf Mängelfreiheit: Karosserieaußenseite, Unterbodenschutz,
Rohr- und Schlauchleitungen (Auspuffanlage, Kraftstoffleitungen, Bremsleitungen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Kontrolle der Sauberkeit der Kofferraum- und Motorhaubenschlösser,
Reinigung und Schmierung der Hebel
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Handbremshebelweg prüfen und eventuell einstellen
Sichtkontrolle Zustand der Keilriemen der Hilfsorgane
Sichtprüfung des Steuerzahnriemenzustandes
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 202

203
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
(*) Unabhängig von der Kilometerleistung muss der Antriebsriemen der Motorsteuerung alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fah-
ren im Stadtzyklus mit langen Leerlaufphasen) oder auf jeden Fall alle 5 Jahre ausgetauscht werden.
(**) Das Motoröl und der Ölfilter müssen beim Aufleuchten der Kontrollleuchte auf der Instrumententafel (siehe im Kapitel „Kenntnis des Fahrzeuges“)
bzw. mindestens aller 12 Monate gewechselt werden.
Tausend Kilometer
Abgaskontrolle
Kontrolle der Funktionstüchtigkeit der Systeme zur Motorsteuerung (über Diagnosestecker)
Steuerriemen der Zusatzaggregate ersetzen
Steuerzahnriemen ersetzen (*)
Zündkerzen wechseln
Luftfiltereinsatz wechseln
Motoröl und Ölfilter wechseln (oder alle 12 Monate) (**)
Bremsflüssigkeit wechseln (oder alle 24 Monate)
Pollenfilter ersetzen (oder alle 15 Monate)35 70 105 140 175
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 203

204
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Tausend Kilometer
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Funktionstüchtigkeit der Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel usw.)
Kontrolle der Funktion der Scheibenwisch-/waschanlage
Einbaulage/Verschleißzustand der Wischerblätter prüfen
Zustand und Verschleiß der vorderen Scheibenbremsbeläge und
Funktion des Bremsbelagverschleißsensors prüfen
Bremsbelagverschleiß und Zustand der Hinterradscheibenbremse prüfen
Sichtprüfung und Kontrolle auf Mängelfreiheit: Karosserieaußenseite, Unterbodenschutz,
Rohr- und Schlauchleitungen (Auspuffanlage, Kraftstoffleitungen, Bremsleitungen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Sauberkeit der Schlösser an Motorhaube und Kofferraum kontrollieren,
reinigen und Hebelwerk schmieren
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Handbremshebelweg prüfen und eventuell einstellen
Abgasemissionen/Abgastrübung prüfen
Sichtkontrolle Zustand der Keilriemen der Hilfsorgane
Kontrolle der Funktionstüchtigkeit der Systeme zur Motorsteuerung (über Diagnosestecker)35 70 105 140 175
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
VERSIONEN Diesel
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 204

205
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
35 70 105 140 175
●
●
●●
●●
●●
●● ● ● ●
Tausend Kilometer
Auswechseln der Keilriemen der Hilfsorgane
Steuerzahnriemen (*) ersetzen
Kraftstofffilter wechseln
Luftfiltereinsatz wechseln
Motoröl und Ölfilter wechseln (**) (oder alle 24 Monate)
Bremsflüssigkeit wechseln (oder alle 24 Monate)
Pollenfilter ersetzen (oder alle 15 Monate)
(*) Unabhängig von der Kilometerleistung muss der Antriebsriemen der Motorsteuerung alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fah-
ren im Stadtzyklus mit langen Leerlaufphasen) oder auf jeden Fall alle 5 Jahre ausgetauscht werden.
(**) Das Motoröl und der Ölfilter müssen beim Aufleuchten der Kontrollleuchte auf der Instrumententafel oder alle 24 Monate ersetzt werden.
Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter alle 12 Monate ge-
wechselt werden.
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 205

206
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
REGELMÄSSIGE KONTROLLEN
Aller 1.000 km oder vor einer langen Reise ist folgendes zu kon-
trollieren und eventuell nachzufüllen:
❍Flüssigkeitsstand des Kühlmittels, der Bremsflüssigkeit und der
Scheibenwaschflüssigkeit;
❍Druck und Zustand der Reifen;
❍Funktionstüchtigkeit der Beleuchtungsanlage (Scheinwerfer,
Blinker, Warnblinkleuchten, usw. );
❍Funktion der Scheibenwisch-/Waschanlage und Position/Ver-
schleiß der Wischerblätter an Front- und Heckscheibe.
Alle 3.000 km den Stand des Motoröls kontrollieren und eventu-
ell wieder herstellen.
Wir empfehlen Ihnen die Benutzung der Produkte PETRONAS
LUBRICANTS, die speziell für die Fahrzeuge Alfa Romeo entwickelt
wurden (siehe Tabelle „Flüssigkeiten“ im Kapitel „Technische
Daten“).
BENUTZUNG DES FAHRZEUGES
UNTER SCHWEREN BEDINGUNGEN
Wenn Sie das Fahrzeug vor allem unter folgenden Bedingungen
nutzen:
❍Ziehen von Anhängern oder Wohnwagen;
❍staubige Straßen;
❍wiederholte Kurzstrecken (unter 7-8 km) bei Außentempera-
tur unter Null;
❍Motor oft mit Mindestdrehzahl oder Fahrt auf langen Strecken
bei niedriger Geschwindigkeit oder bei langem Stillstand;
❍Stadtverkehr;
müssen Sie die folgenden Kontrollen häufiger ausführen, als im
Plan für die programmierte Wartung vorgesehen:
❍Kontrolle von Zustand und Abnutzung der vorderen Brems-
scheibenbeläge;
❍Kontrolle der Sauberkeit der Schlösser von Kofferraum und Mo-
torhaube, Reinigung und Schmierung der Hebel;
❍Sichtkontrolle des Zustands von: Motor, Getriebe, Kraftüber-
tragung, Rohrleitungen (Auspuff – Kraftstoffversorgung – Brem-
sen), Gummielemente (Kappen – Muffen – Buchsen usw.);
❍Ladezustand der Batterie und Säurestand (Elektrolyt) kontrol-
lieren;
❍Sichtkontrolle des Zustands der Riemen zur Steuerung des Zu-
behörs;
❍Kontrolle und eventueller Ersatz des Motoröls und des Ölfilters;
❍Kontrolle und eventueller Austausch des Pollenfilters;
❍Kontrolle und eventueller Wechsel des Luftfilters.
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 206

207
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

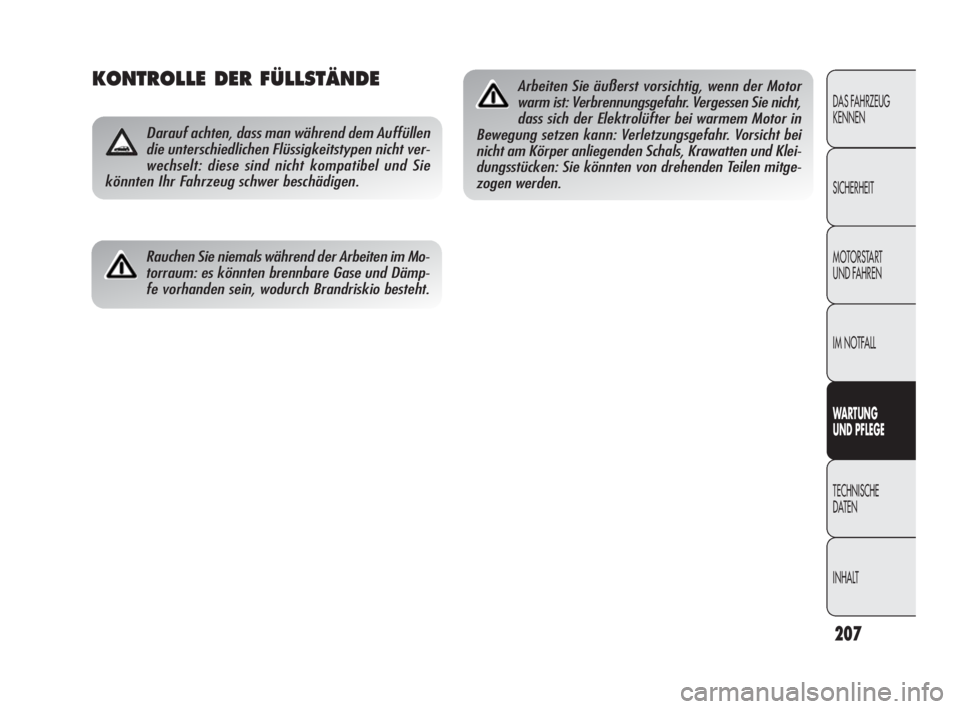

KONTROLLE DER FÜLLSTÄNDE
Darauf achten, dass man während dem Auffüllen
die unterschiedlichen Flüssigkeitstypen nicht ver-
wechselt: diese sind nicht kompatibel und Sie
könnten Ihr Fahrzeug schwer beschädigen.
Rauchen Sie niemals während der Arbeiten im Mo-
torraum: es könnten brennbare Gase und Dämp-
fe vorhanden sein, wodurch Brandriskio besteht.
Arbeiten Sie äußerst vorsichtig, wenn der Motor
warm ist: Verbrennungsgefahr. Vergessen Sie nicht,
dass sich der Elektrolüfter bei warmem Motor in
Bewegung setzen kann: Verletzungsgefahr. Vorsicht bei
nicht am Körper anliegenden Schals, Krawatten und Klei-
dungsstücken: Sie könnten von drehenden Teilen mitge-
zogen werden.
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 207

208
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

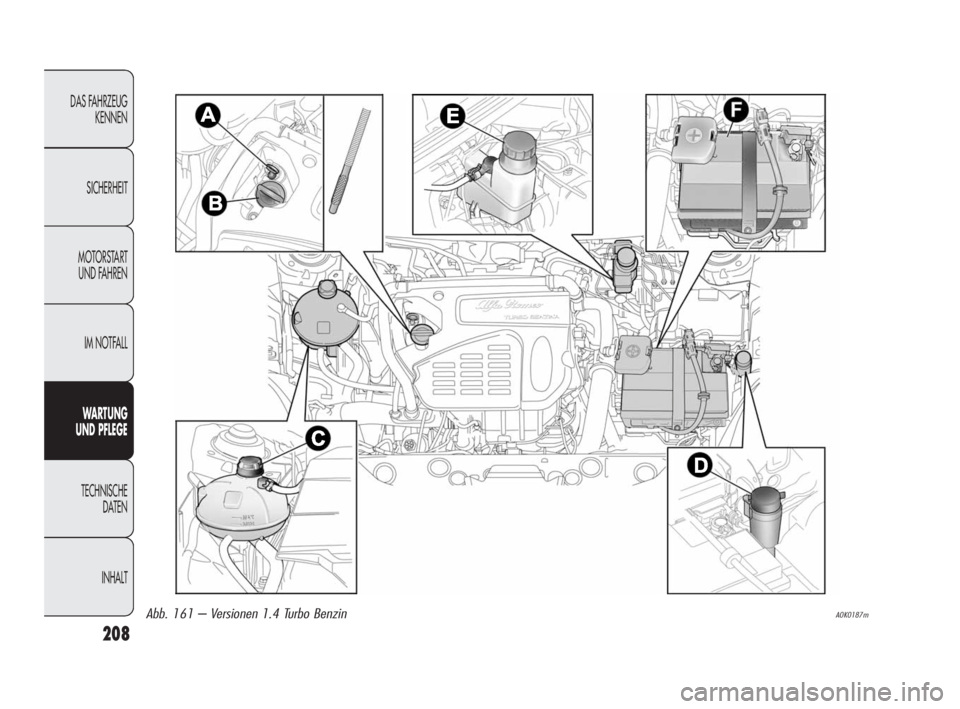

A0K0187mAbb. 161 – Versionen 1.4 Turbo Benzin
199-224 Alfa Giulietta DE 4ed 3-05-2010 14:30 Pagina 208

209
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

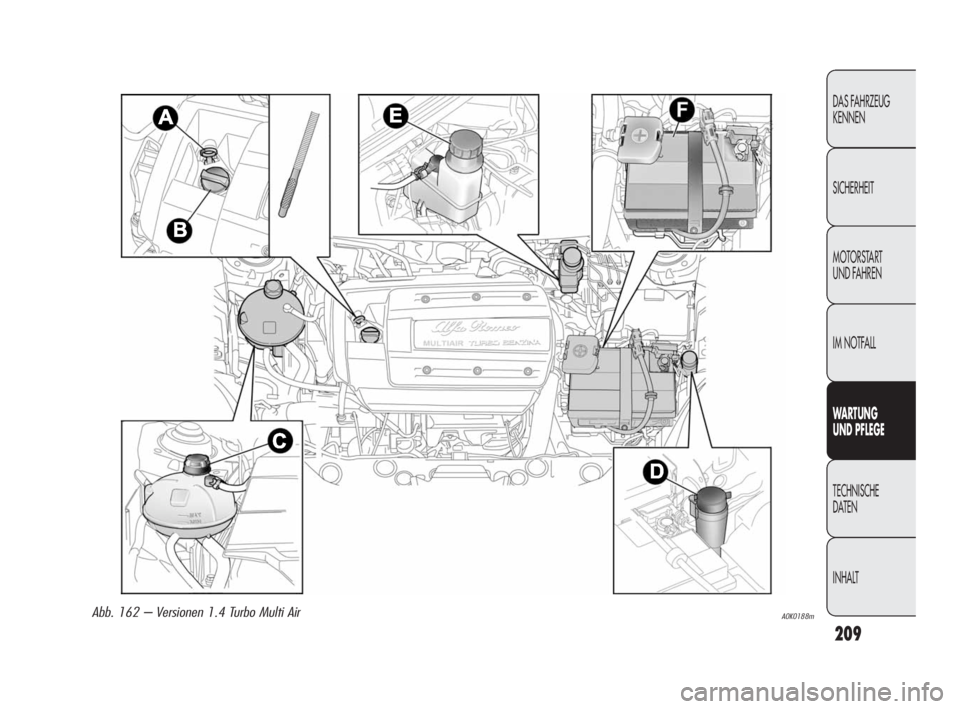

A0K0188mAbb. 162 – Versionen 1.4 Turbo Multi Air
