Alfa Romeo Giulietta 2010 Betriebsanleitung (in German)

Sechs Vorwärtsgänge plus Rückwärtsgang
mit Synchronisierung der Vorwärtsgänge
Selbstnachstellend mit Pedal ohne Leerweg
Vorn
230
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

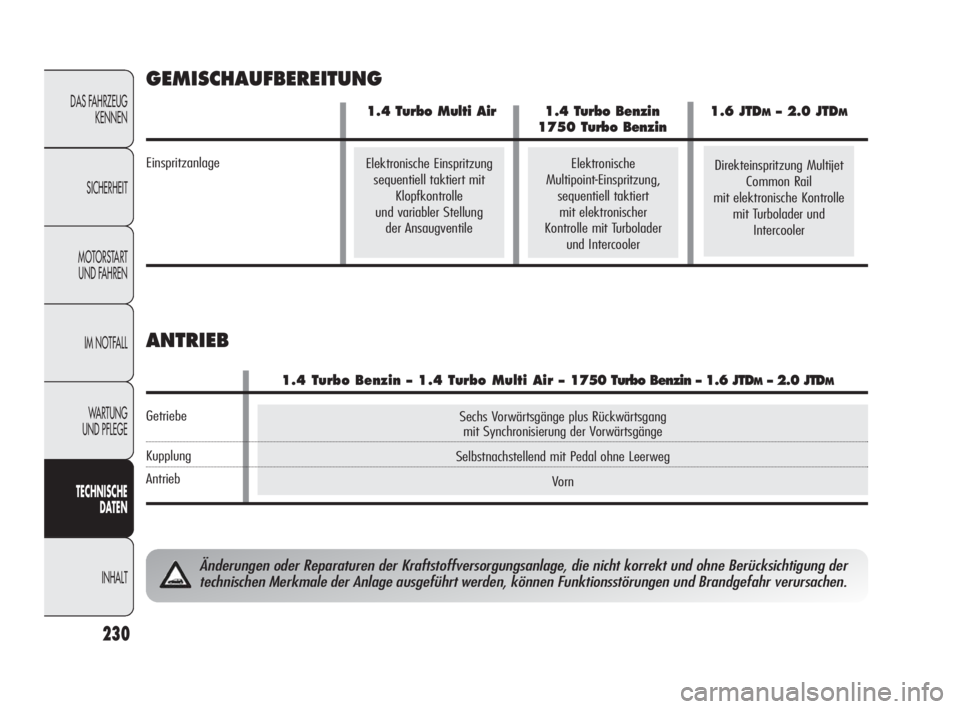

GEMISCHAUFBEREITUNG
ANTRIEB
Änderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der
technischen Merkmale der Anlage ausgeführt werden, können Funktionsstörungen und Brandgefahr verursachen.
Elektronische Einspritzung
sequentiell taktiert mit
Klopfkontrolle
und variabler Stellung
der Ansaugventile
1.4 Turbo Multi Air 1.4 Turbo Benzin 1.6 JTDM– 2.0 JTDM
1750 Turbo Benzin
Einspritzanlage
1.4 Turbo Benzin – 1.4 Turbo Multi Air – 1750 Turbo Benzin –1.6 JTDM–2.0 JTDM
Getriebe
Kupplung
Antrieb
Elektronische
Multipoint-Einspritzung,
sequentiell taktiert
mit elektronischer
Kontrolle mit Turbolader
und IntercoolerDirekteinspritzung Multijet
Common Rail
mit elektronische Kontrolle
mit Turbolader und
Intercooler
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 230

Mit Zahnstangenritzel mit elektromechanischer Servolenkung (Architektur Dual Pinion)
10,9
231
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Mit unabhängigen Rädern Mc Pherson mit Stabilisator
System mit Multi-Link-Architektur
LENKUNG
Mit innenbelüfteten Bremsscheiben
Bremsscheiben
Mit Handhebel, auf die Hinterradbremsen wirkend

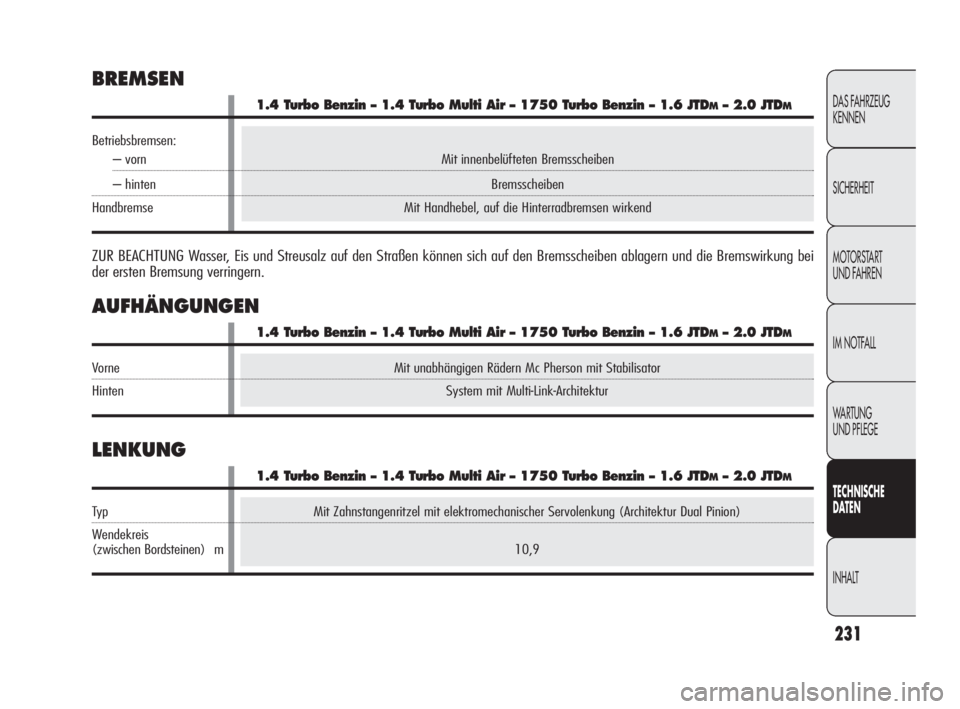

BREMSEN
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswirkung bei
der ersten Bremsung verringern.
AUFHÄNGUNGEN
1.4 Turbo Benzin – 1.4 Turbo Multi Air – 1750 Turbo Benzin – 1.6 JTDM– 2.0 JTDM
Betriebsbremsen:
– vorn
– hinten
Handbremse
1.4 Turbo Benzin – 1.4 Turbo Multi Air – 1750 Turbo Benzin – 1.6 JTDM– 2.0 JTDM
Vorne
Hinten
1.4 Turbo Benzin – 1.4 Turbo Multi Air – 1750 Turbo Benzin – 1.6 JTDM– 2.0 JTDM
Typ
Wendekreis
(zwischen Bordsteinen) m
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 231

232
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

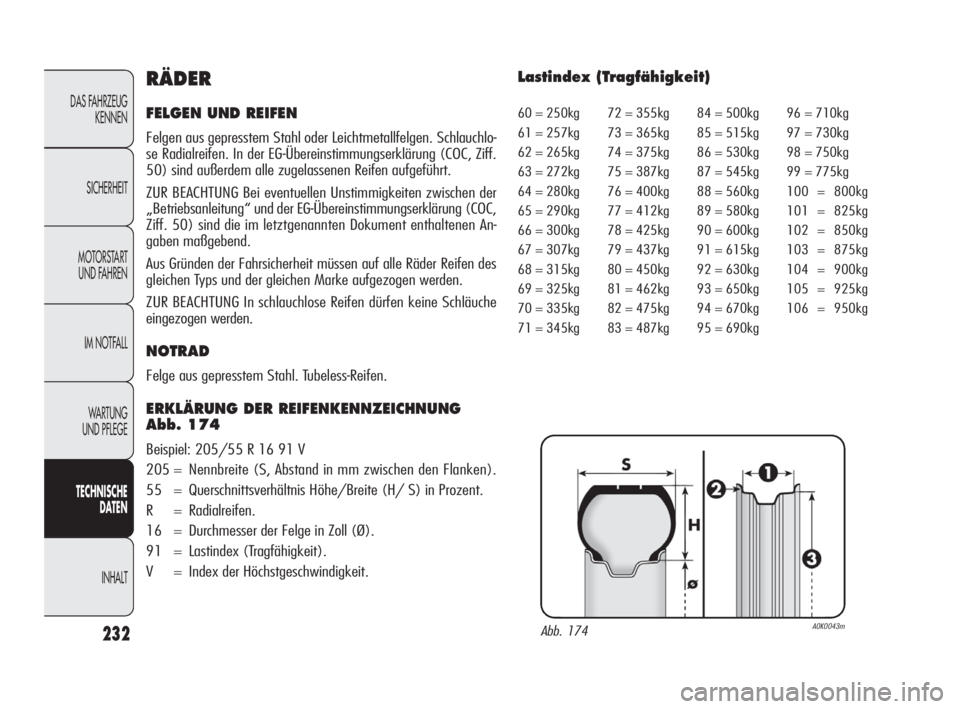

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder Leichtmetallfelgen. Schlauchlo-
se Radialreifen. In der EG-Übereinstimmungserklärung (COC, Ziff.
50) sind außerdem alle zugelassenen Reifen aufgeführt.
ZUR BEACHTUNG Bei eventuellen Unstimmigkeiten zwischen der
„Betriebsanleitung“ und der EG-Übereinstimmungserklärung (COC,
Ziff. 50) sind die im letztgenannten Dokument enthaltenen An-
gaben maßgebend.
Aus Gründen der Fahrsicherheit müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlose Reifen dürfen keine Schläuche
eingezogen werden
.
NOTRAD
Felge aus gepresstem Stahl. Tubeless-Reifen.
ERKLÄRUNG DER REIFENKENNZEICHNUNG
Abb. 174
Beispiel: 205/55 R 16 91 V
205 = Nennbreite (S, Abstand in mm zwischen den Flanken).
55 = Querschnittsverhältnis Höhe/Breite (H/ S) in Prozent.
R = Radialreifen.
16 = Durchmesser der Felge in Zoll (Ø).
91 = Lastindex (Tragfähigkeit).
V = Index der Höchstgeschwindigkeit.
Lastindex (Tragfähigkeit)
Abb. 174A0K0043m
60 = 250kg
61 = 257kg
62 = 265kg
63 = 272kg
64 = 280kg
65 = 290kg
66 = 300kg
67 = 307kg
68 = 315kg
69 = 325kg
70 = 335kg
71 = 345kg72 = 355kg
73 = 365kg
74 = 375kg
75 = 387kg
76 = 400kg
77 = 412kg
78 = 425kg
79 = 437kg
80 = 450kg
81 = 462kg
82 = 475kg
83 = 487kg84 = 500kg
85 = 515kg
86 = 530kg
87 = 545kg
88 = 560kg
89 = 580kg
90 = 600kg
91 = 615kg
92 = 630kg
93 = 650kg
94 = 670kg
95 = 690kg96 = 710kg
97 = 730kg
98 = 750kg
99 = 775kg
100 = 800kg
101 = 825kg
102 = 850kg
103 = 875kg
104 = 900kg
105 = 925kg
106 = 950kg
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 232

233
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

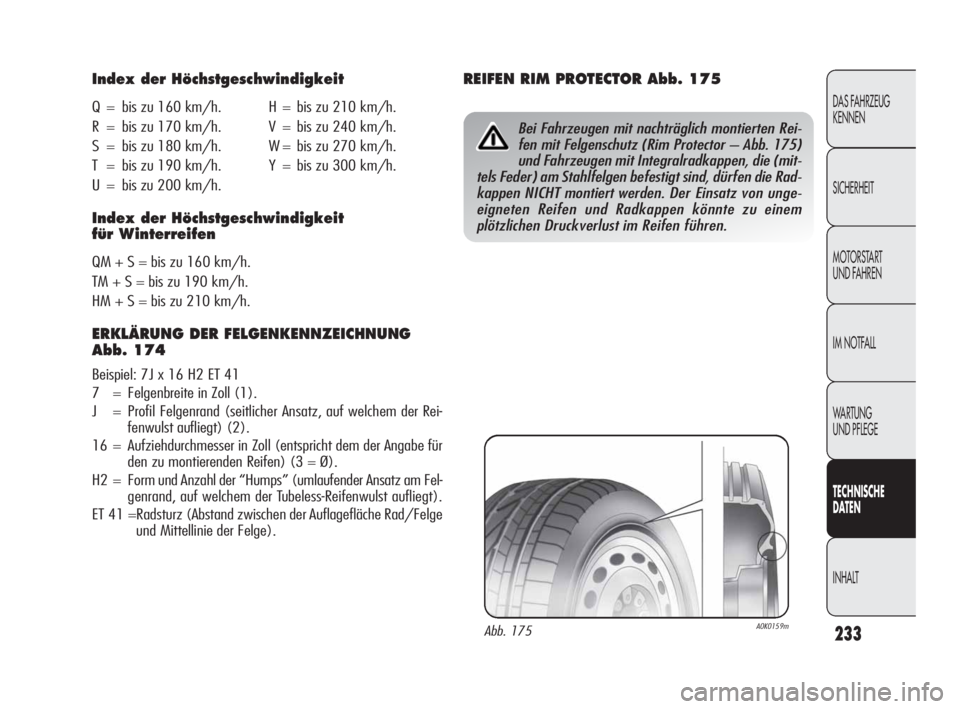

Index der Höchstgeschwindigkeit
Q=bis zu 160 km/h.H=bis zu 210 km/h.
R=bis zu 170 km/h.V=bis zu 240 km/h.
S=bis zu 180 km/h.W= bis zu 270 km/h.
T=bis zu 190 km/h.Y=bis zu 300 km/h.
U=bis zu 200 km/h.
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S = bis zu 160 km/h.
TM + S = bis zu 190 km/h.
HM + S = bis zu 210 km/h.
ERKLÄRUNG DER FELGENKENNZEICHNUNG
Abb. 174
Beispiel: 7J x 16 H2 ET 41
7 = Felgenbreite in Zoll (1).
J = Profil Felgenrand (seitlicher Ansatz, auf welchem der Rei-
fenwulst aufliegt) (2).
16 = Aufziehdurchmesser in Zoll (entspricht dem der Angabe für
den zu montierenden Reifen) (3 = Ø).
H2 = Form und Anzahl der “Humps” (umlaufender Ansatz am Fel-
genrand, auf welchem der Tubeless-Reifenwulst aufliegt).
ET 41 =Radsturz (Abstand zwischen der Auflagefläche Rad/Felge
und Mittellinie der Felge).
REIFEN RIM PROTECTOR Abb. 175
Bei Fahrzeugen mit nachträglich montierten Rei-
fen mit Felgenschutz (Rim Protector – Abb. 175)
und Fahrzeugen mit Integralradkappen, die (mit-
tels Feder) am Stahlfelgen befestigt sind, dürfen die Rad-
kappen NICHT montiert werden. Der Einsatz von unge-
eigneten Reifen und Radkappen könnte zu einem
plötzlichen Druckverlust im Reifen führen.
Abb. 175A0K0159m
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 233

234
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

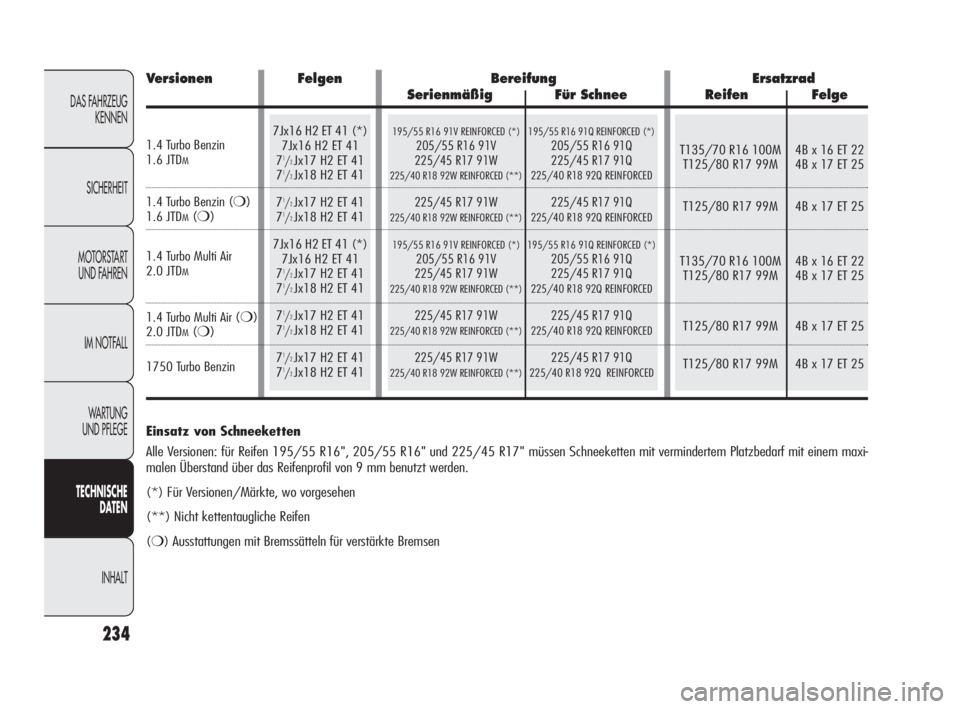

Einsatz von Schneeketten
Alle Versionen: für Reifen 195/55 R16", 205/55 R16" und 225/45 R17" müssen Schneeketten mit vermindertem Platzbedarf mit einem maxi-
malen Überstand über das Reifenprofil von 9 mm benutzt werden.
(*)Für Versionen/Märkte, wo vorgesehen
(**) Nicht kettentaugliche Reifen
(
❍) Ausstattungen mit Bremssätteln für verstärkte Bremsen
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Versionen Felgen Bereifung Ersatzrad
Serienmäßig Für Schnee Reifen Felge
1.4 Turbo Benzin
1.6 JTDM
1.4 Turbo Benzin (❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTDM
1.4 Turbo Multi Air (❍)2.0 JTDM(❍)
1750 Turbo Benzin
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 234

195/55 R16 91V REINFORCED 205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
2,9 2,5
2,5 2,1
2,6 2,2
2,9 2,5
2,9 2,5
2,6 2,2
2,6 2,2
2,9 2,5
2,7 2,3
3,0 2,6
235
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

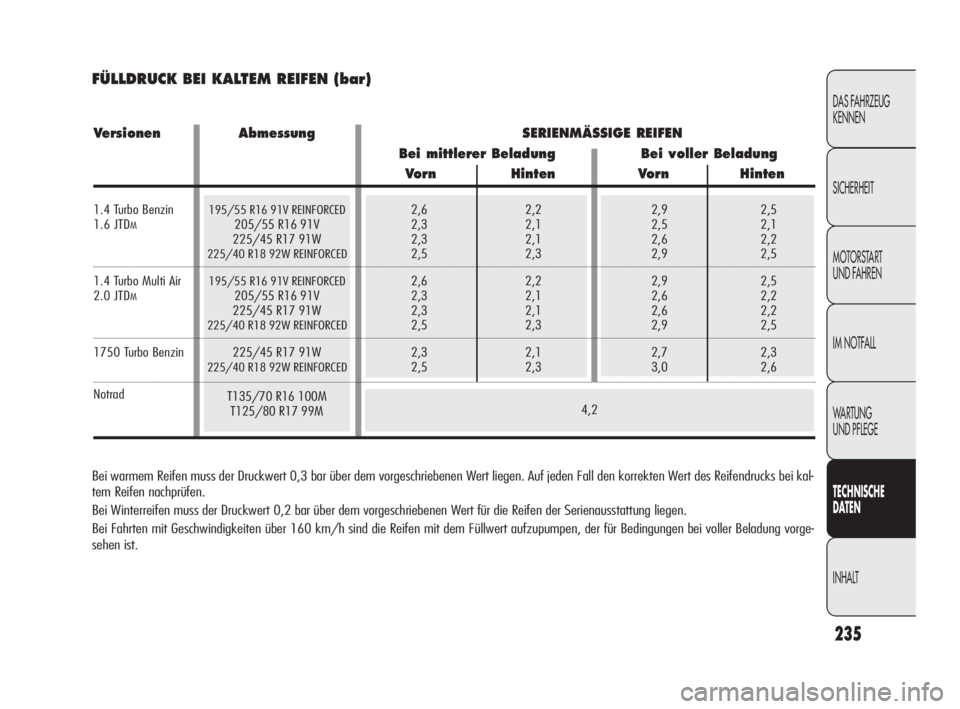

FÜLLDRUCK BEI KALTEM REIFEN (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,6 2,2
2,3 2,1
2,3 2,1
2,5 2,3
2,3 2,1
2,5 2,3
Bei warmem Reifen muss der Druckwert 0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des Reifendrucks bei kal-
tem Reifen nachprüfen.
Bei Winterreifen muss der Druckwert 0,2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller Beladung vorge-
sehen ist.
4,2
Versionen Abmessung SERIENMÄSSIGE REIFEN
Bei mittlerer Beladung Bei voller Beladung
Vorn Hinten Vorn Hinten
1.4 Turbo Benzin
1.6 JTDM
1.4 Turbo Multi Air
2.0 JTDM
1750 Turbo Benzin
Notrad
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 235

ABCDEFG H
236
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

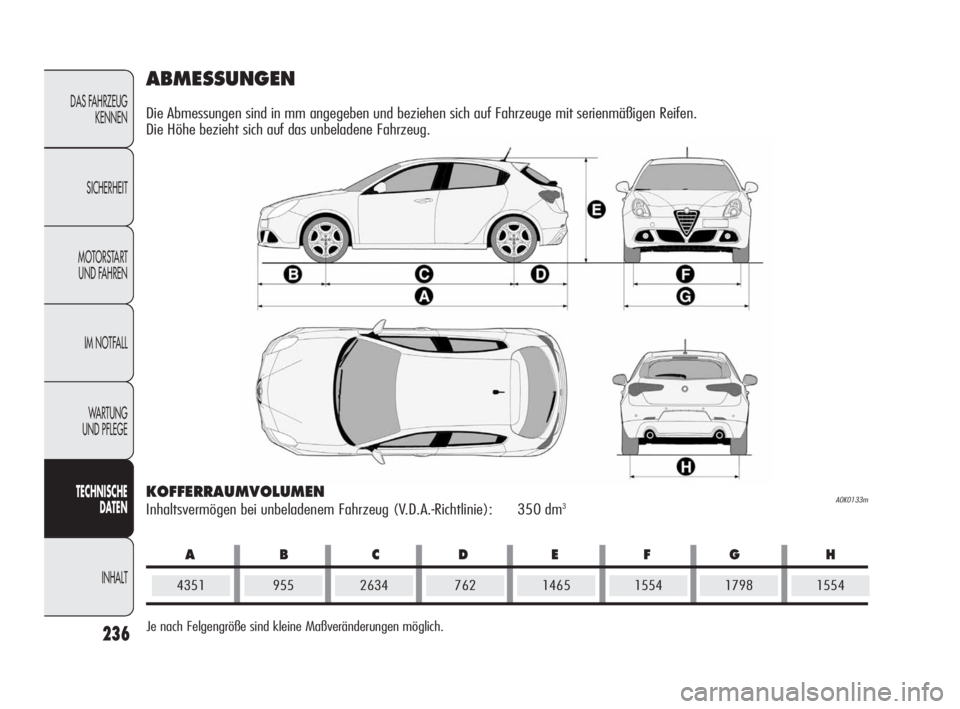

ABMESSUNGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMEN
Inhaltsvermögen bei unbeladenem Fahrzeug (V.D.A.-Richtlinie): 350 dm3
43519557621798
Je nach Felgengröße sind kleine Maßveränderungen möglich.1465
A0K0133m
263415541554
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 236

1.4 Turbo Benzin
1.4 Turbo Benzin (*)
1.4 Turbo Multi Air
1.4 Turbo Multi Air (*)
1750 Turbo Benzin
1.6 JTD
M
2.0 JTDM
2.0 JTDM(*)
237
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

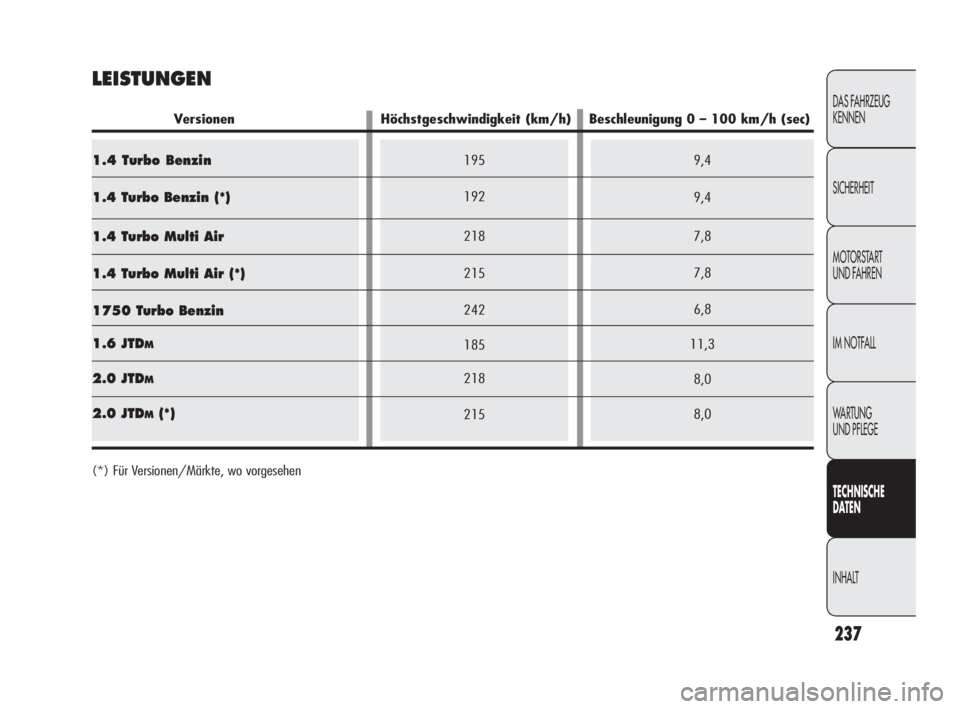

LEISTUNGEN
195
192
218
215
242
185
218
2159,4
9,4
7,8
7,8
6,8
11,3
8,0
8,0
Versionen Höchstgeschwindigkeit (km/h) Beschleunigung 0 –100 km/h (sec)
(*)Für Versionen/Märkte, wo vorgesehen
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 237

1280
505
1100
850
1785
1300
500
50
601290
505
1100
850
1795
1300
500
50
601320
505
1100
850
1825
1300
500
50
60
238
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
(*)Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleich-
bleibendem zulässigen Gesamtgewicht die Zuladung abnimmt.
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der
Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.

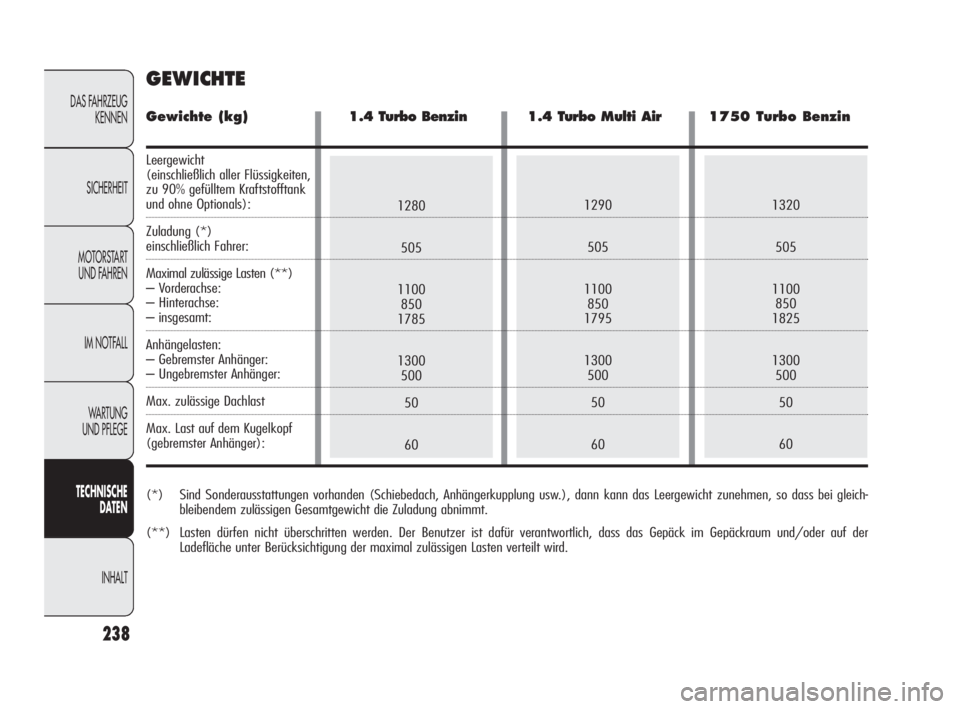

GEWICHTE
Gewichte (kg) 1.4 Turbo Benzin 1.4 Turbo Multi Air1750 Turbo Benzin
Leergewicht
(einschließlich aller Flüssigkeiten,
zu 90% gefülltem Kraftstofftank
und ohne Optionals):
Zuladung (*)
einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
–Hinterachse:
–insgesamt:
Anhängelasten:
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. zulässige Dachlast
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 238

1310
505
1100
850
1815
1300
500
50
60
239
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
1320
505
1100
850
1825
1300
500
50
60

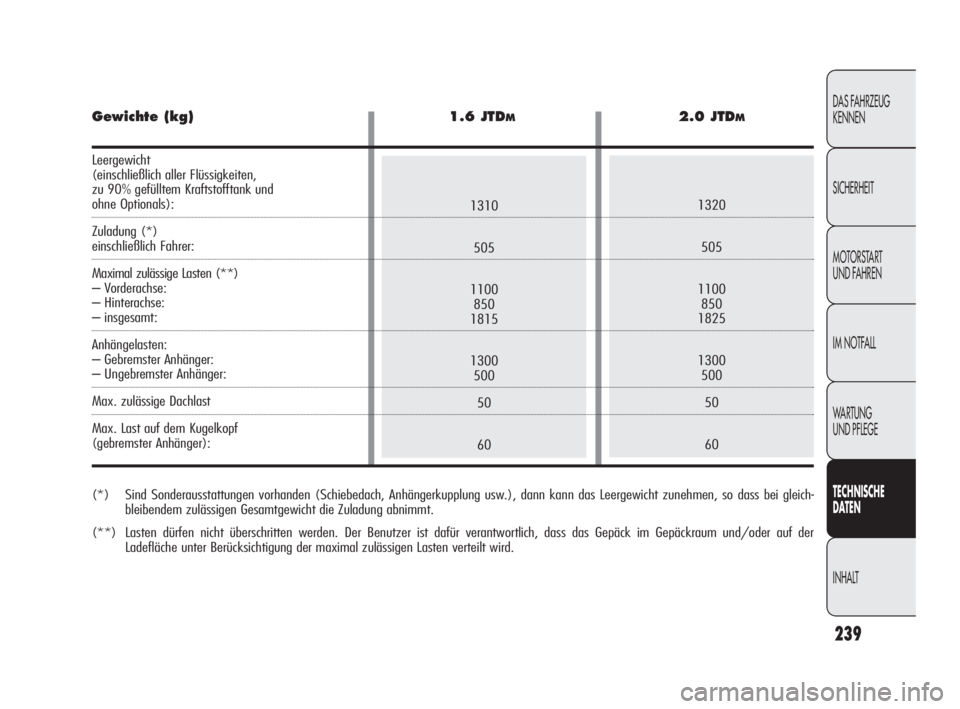

(*)Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleich-
bleibendem zulässigen Gesamtgewicht die Zuladung abnimmt.
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der
Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
Gewichte (kg) 1.6 JTDM2.0 JTDM
Leergewicht
(einschließlich aller Flüssigkeiten,
zu 90% gefülltem Kraftstofftank und
ohne Optionals):
Zuladung (*)
einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
–Hinterachse:
–insgesamt:
Anhängelasten:
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. zulässige Dachlast
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
225-246 Alfa Giulietta DE 3ed 13-04-2010 11:59 Pagina 239
