Alfa Romeo Giulietta 2012 Betriebsanleitung (in German)

77
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

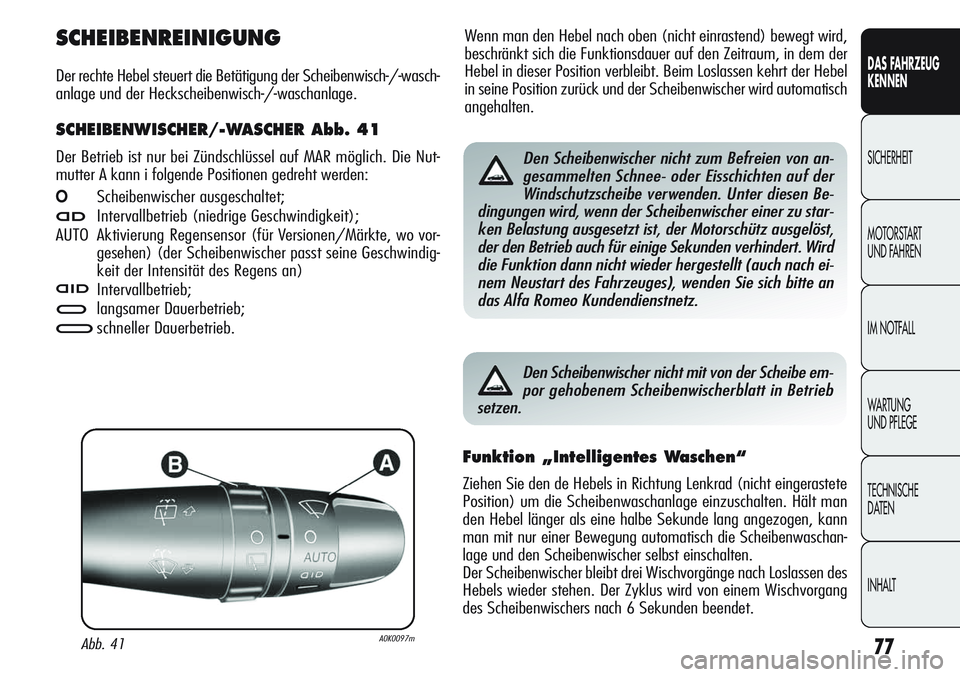

Wenn man den Hebel nach oben (nicht einrastend) bewegt wird,
beschränkt sich die Funktionsdauer auf den Zeitraum, in dem der
Hebel in dieser Position verbleibt. Beim Loslassen kehrt der Hebel
in seine Position zurück und der Scheibenwischer wird automatisch
angehalten.SCHEIBENREINIGUNG
Der rechte Hebel steuert die Betätigung der Scheibenwisch-/-wasch-
anlage und der Heckscheibenwisch-/-waschanlage.
SCHEIBENWISCHER/-WASCHER Abb. 41
Der Betrieb ist nur bei Zündschlüssel auf MAR möglich. Die Nut-
mutter A kann i folgende Positionen gedreht werden:
OScheibenwischer ausgeschaltet;
≤Intervallbetrieb (niedrige Geschwindigkeit);
AUTO Aktivierung Regensensor (für Versionen/Märkte, wo vor-
gesehen) (der Scheibenwischer passt seine Geschwindig-
keit der Intensität des Regens an)
nIntervallbetrieb;
≥langsamer Dauerbetrieb;
¥schneller Dauerbetrieb.
Abb. 41A0K0097m
Den Scheibenwischer nicht zum Befreien von an-
gesammelten Schnee- oder Eisschichten auf der
Windschutzscheibe verwenden. Unter diesen Be-
dingungen wird, wenn der Scheibenwischer einer zu star-
ken Belastung ausgesetzt ist, der Motorschütz ausgelöst,
der den Betrieb auch für einige Sekunden verhindert. Wird
die Funktion dann nicht wieder hergestellt (auch nach ei-
nem Neustart des Fahrzeuges), wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz.
Den Scheibenwischer nicht mit von der Scheibe em-
por gehobenem Scheibenwischerblatt in Betrieb
setzen.
Funktion „Intelligentes Waschen“
Ziehen Sie den de Hebels in Richtung Lenkrad (nicht eingerastete
Position) um die Scheibenwaschanlage einzuschalten. Hält man
den Hebel länger als eine halbe Sekunde lang angezogen, kann
man mit nur einer Bewegung automatisch die Scheibenwaschan-
lage und den Scheibenwischer selbst einschalten.
Der Scheibenwischer bleibt drei Wischvorgänge nach Loslassen des
Hebels wieder stehen. Der Zyklus wird von einem Wischvorgang
des Scheibenwischers nach 6 Sekunden beendet.

78
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

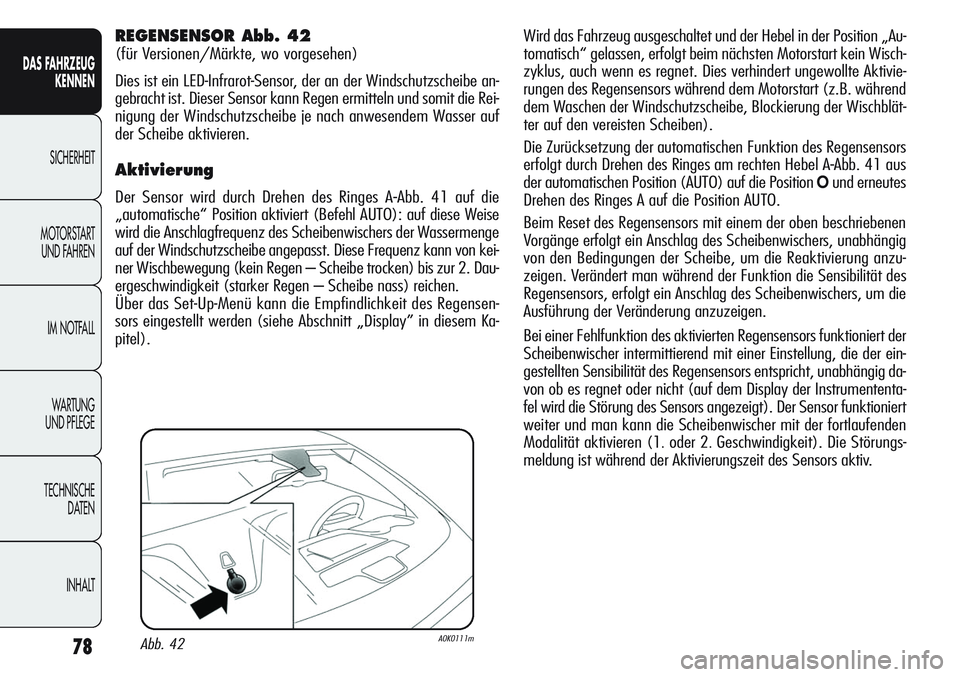

Wird das Fahrzeug ausgeschaltet und der Hebel in der Position „Au-
tomatisch“ gelassen, erfolgt beim nächsten Motorstart kein Wisch-
zyklus, auch wenn es regnet. Dies verhindert ungewollte Aktivie-
rungen des Regensensors während dem Motorstart (z.B. während
dem Waschen der Windschutzscheibe, Blockierung der Wischblät-
ter auf den vereisten Scheiben).
Die Zurücksetzung der automatischen Funktion des Regensensors
erfolgt durch Drehen des Ringes am rechten Hebel A
-Abb. 41 aus
der automatischen Position (AUTO) auf die Position
Ound erneutes
Drehen des Ringes A auf die Position AUTO.
Beim Reset des Regensensors mit einem der oben beschriebenen
Vorgänge erfolgt ein Anschlag des Scheibenwischers, unabhängig
von den Bedingungen der Scheibe, um die Reaktivierung anzu-
zeigen. Verändert man während der Funktion die Sensibilität des
Regensensors, erfolgt ein Anschlag des Scheibenwischers, um die
Ausführung der Veränderung anzuzeigen.
Bei einer Fehlfunktion des aktivierten Regensensors funktioniert der
Scheibenwischer intermittierend mit einer Einstellung, die der ein-
gestellten Sensibilität des Regensensors entspricht, unabhängig da-
von ob es regnet oder nicht (auf dem Display der Instrumententa-
fel wird die Störung des Sensors angezeigt). Der Sensor funktioniert
weiter und man kann die Scheibenwischer mit der fortlaufenden
Modalität aktivieren (1
.oder 2.Geschwindigkeit). Die Störungs-
meldung ist während der Aktivierungszeit des Sensors aktiv.
REGENSENSOR Abb. 42
(für Versionen/Märkte, wo vorgesehen)
Dies ist ein LED-Infrarot-Sensor, der an der Windschutzscheibe an-
gebracht ist. Dieser Sensor kann Regen ermitteln und somit die Rei-
nigung der Windschutzscheibe je nach anwesendem Wasser auf
der Scheibe aktivieren.
Aktivierung
Der Sensor wird durch Drehen des Ringes A-Abb. 41 auf die
„automatische“ Position aktiviert (Befehl AUTO): auf diese Weise
wird die Anschlagfrequenz des Scheibenwischers der Wassermenge
auf der Windschutzscheibe angepasst. Diese Frequenz kann von kei-
ner Wischbewegung (kein Regen – Scheibe trocken) bis zur 2. Dau-
ergeschwindigkeit (starker Regen – Scheibe nass) reichen.
Über das Set-Up-Menü kann die Empfindlichkeit des Regensen-
sors eingestellt werden (siehe Abschnitt „Display” in diesem Ka-
pitel).
Abb. 42A0K0111m

79
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

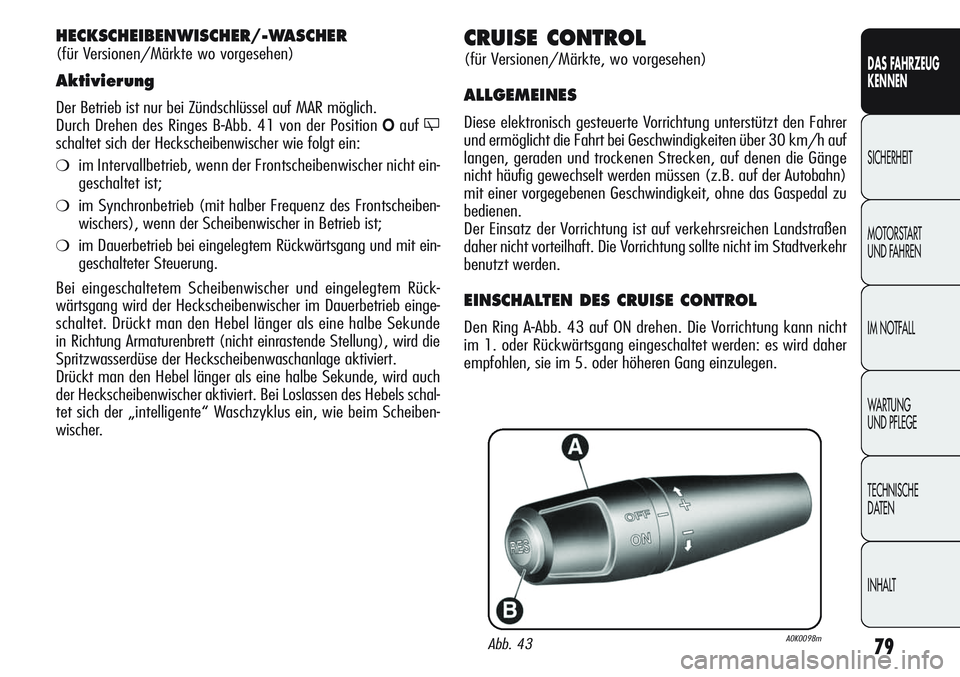

CRUISE CONTROL
(für Versionen/Märkte, wo vorgesehen)
ALLGEMEINES
Diese elektronisch gesteuerte Vorrichtung unterstützt den Fahrer
und ermöglicht die Fahrt bei Geschwindigkeiten über 30 km/h auf
langen, geraden und trockenen Strecken, auf denen die Gänge
nicht häufig gewechselt werden müssen (z.B. auf der Autobahn)
mit einer vorgegebenen Geschwindigkeit, ohne das Gaspedal zu
bedienen.
Der Einsatz der Vorrichtung ist auf verkehrsreichen Landstraßen
daher nicht vorteilhaft. Die Vorrichtung sollte nicht im Stadtverkehr
benutzt werden.
EINSCHALTEN DES CRUISE CONTROL
Den Ring A-Abb. 43 auf ON drehen. Die Vorrichtung kann nicht
im 1. oder Rückwärtsgang eingeschaltet werden: es wird daher
empfohlen, sie im 5. oder höheren Gang einzulegen.
HECKSCHEIBENWISCHER/-WASCHER
(für Versionen/Märkte wo vorgesehen)
Aktivierung
Der Betrieb ist nur bei Zündschlüssel auf MAR möglich.
Durch Drehen des Ringes B
-Abb. 41 von der Position Oauf'
schaltet sich der Heckscheibenwischer wie folgt ein:
❍im Intervallbetrieb, wenn der Frontscheibenwischer nicht ein-
geschaltet ist;
❍im Synchronbetrieb (mit halber Frequenz des Frontscheiben-
wischers), wenn der Scheibenwischer in Betrieb ist;
❍im Dauerbetrieb bei eingelegtem Rückwärtsgang und mit ein-
geschalteter Steuerung.
Bei eingeschaltetem Scheibenwischer und eingelegtem Rück-
wärtsgang wird der Heckscheibenwischer im Dauerbetrieb einge-
schaltet. Drückt man den Hebel länger als eine halbe Sekunde
in Richtung Armaturenbrett (nicht einrastende Stellung), wird die
Spritzwasserdüse der Heckscheibenwaschanlage aktiviert.
Drückt man den Hebel länger als eine halbe Sekunde, wird auch
der Heckscheibenwischer aktiviert. Bei Loslassen des Hebels schal-
tet sich der „intelligente“ Waschzyklus ein, wie beim Scheiben-
wischer.
Abb. 43A0K0098m

80
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

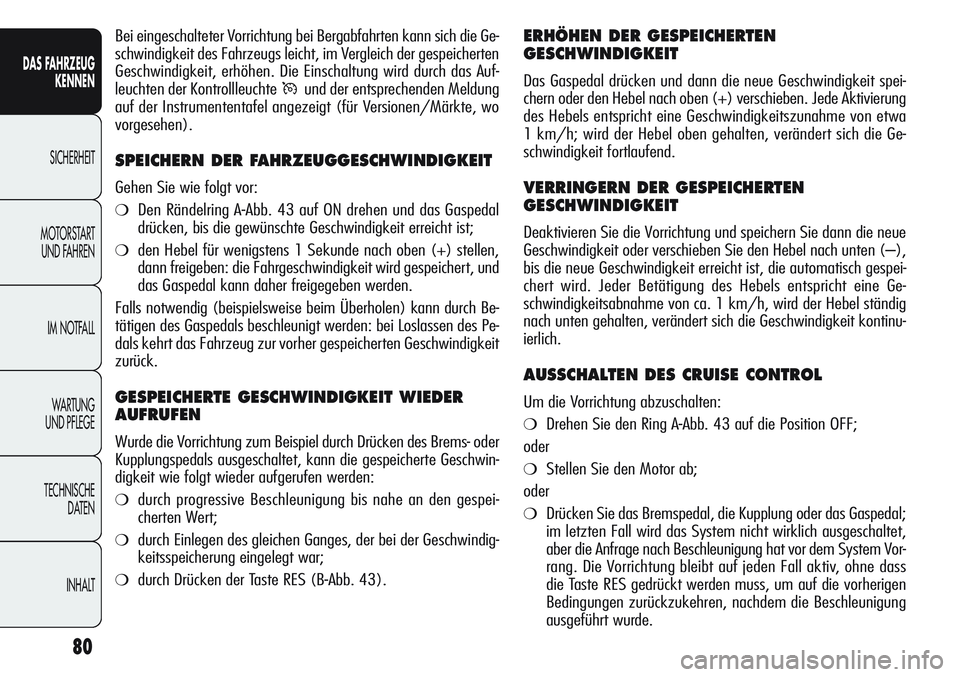

ERHÖHEN DER GESPEICHERTEN
GESCHWINDIGKEIT
Das Gaspedal drücken und dann die neue Geschwindigkeit spei-
chern oder den Hebel nach oben (+) verschieben. Jede Aktivierung
des Hebels entspricht eine Geschwindigkeitszunahme von etwa
1 km/h; wird der Hebel oben gehalten, verändert sich die Ge-
schwindigkeit fortlaufend.
VERRINGERN DER GESPEICHERTEN
GESCHWINDIGKEIT
Deaktivieren Sie die Vorrichtung und speichern Sie dann die neue
Geschwindigkeit oder verschieben Sie den Hebel nach unten (–),
bis die neue Geschwindigkeit erreicht ist, die automatisch gespei-
chert wird. Jeder Betätigung des Hebels entspricht eine Ge-
schwindigkeitsabnahme von ca. 1 km/h, wird der Hebel ständig
nach unten gehalten, verändert sich die Geschwindigkeit kontinu-
ierlich.
AUSSCHALTEN DES CRUISE CONTROL
Um die Vorrichtung abzuschalten:
❍Drehen Sie den Ring A-Abb. 43 auf die Position OFF;
oder
❍Stellen Sie den Motor ab;
oder
❍Drücken Sie das Bremspedal, die Kupplung oder das Gaspedal;
im letzten Fall wird das System nicht wirklich ausgeschaltet,
aber die Anfrage nach Beschleunigung hat vor dem System Vor-
rang. Die Vorrichtung bleibt auf jeden Fall aktiv, ohne dass
die Taste RES gedrückt werden muss, um auf die vorherigen
Bedingungen zurückzukehren, nachdem die Beschleunigung
ausgeführt wurde. Bei eingeschalteter Vorrichtung bei Bergabfahrten kann sich die Ge-
schwindigkeit des Fahrzeugs leicht, im Vergleich der gespeicherten
Geschwindigkeit, erhöhen. Die Einschaltung wird durch das Auf-
leuchten der Kontrollleuchte
Üund der entsprechenden Meldung
auf der Instrumententafel angezeigt (für Versionen/Märkte, wo
vorgesehen).
SPEICHERN DER FAHRZEUGGESCHWINDIGKEIT
Gehen Sie wie folgt vor:
❍Den Rändelring A-Abb. 43 auf ON drehen und das Gaspedal
drücken, bis die gewünschte Geschwindigkeit erreicht ist;
❍den Hebel für wenigstens 1 Sekunde nach oben (+) stellen,
dann freigeben: die Fahrgeschwindigkeit wird gespeichert, und
das Gaspedal kann daher freigegeben werden.
Falls notwendig (beispielsweise beim Überholen) kann durch Be-
tätigen des Gaspedals beschleunigt werden: bei Loslassen des Pe-
dals kehrt das Fahrzeug zur vorher gespeicherten Geschwindigkeit
zurück.
GESPEICHERTE GESCHWINDIGKEIT WIEDER
AUFRUFEN
Wurde die Vorrichtung zum Beispiel durch Drücken des Brems- oder
Kupplungspedals ausgeschaltet, kann die gespeicherte Geschwin-
digkeit wie folgt wieder aufgerufen werden:
❍durch progressive Beschleunigung bis nahe an den gespei-
cherten Wert;
❍durch Einlegen des gleichen Ganges, der bei der Geschwindig-
keitsspeicherung eingelegt war;
❍durch Drücken der Taste RES (B-Abb. 43).

81
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

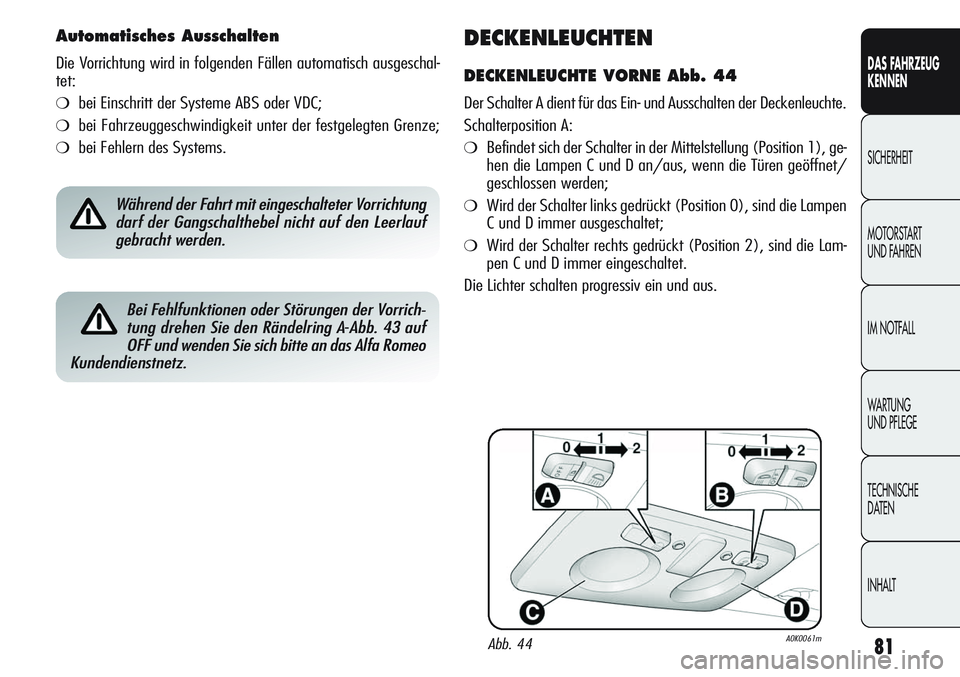

DECKENLEUCHTEN
DECKENLEUCHTE VORNE Abb. 44
Der Schalter A dient für das Ein- und Ausschalten der Deckenleuchte.
Schalterposition A:
❍Befindet sich der Schalter in der Mittelstellung (Position 1), ge-
hen die Lampen C und D an/aus, wenn die Türen geöffnet/
geschlossen werden;
❍Wird der Schalter links gedrückt (Position 0), sind die Lampen
C und D immer ausgeschaltet;
❍Wird der Schalter rechts gedrückt (Position 2), sind die Lam-
pen C und D immer eingeschaltet.
Die Lichter schalten progressiv ein und aus.
Automatisches Ausschalten
Die Vorrichtung wird in folgenden Fällen automatisch ausgeschal-
tet:
❍bei Einschritt der Systeme ABS oder VDC;
❍bei Fahrzeuggeschwindigkeit unter der festgelegten Grenze;
❍bei Fehlern des Systems.
Während der Fahrt mit eingeschalteter Vorrichtung
darf der Gangschalthebel nicht auf den Leerlauf
gebracht werden.
Bei Fehlfunktionen oder Störungen der Vorrich-
tung drehen Sie den Rändelring A
-Abb. 43 auf
OFF und wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
Abb. 44A0K0061m

82
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

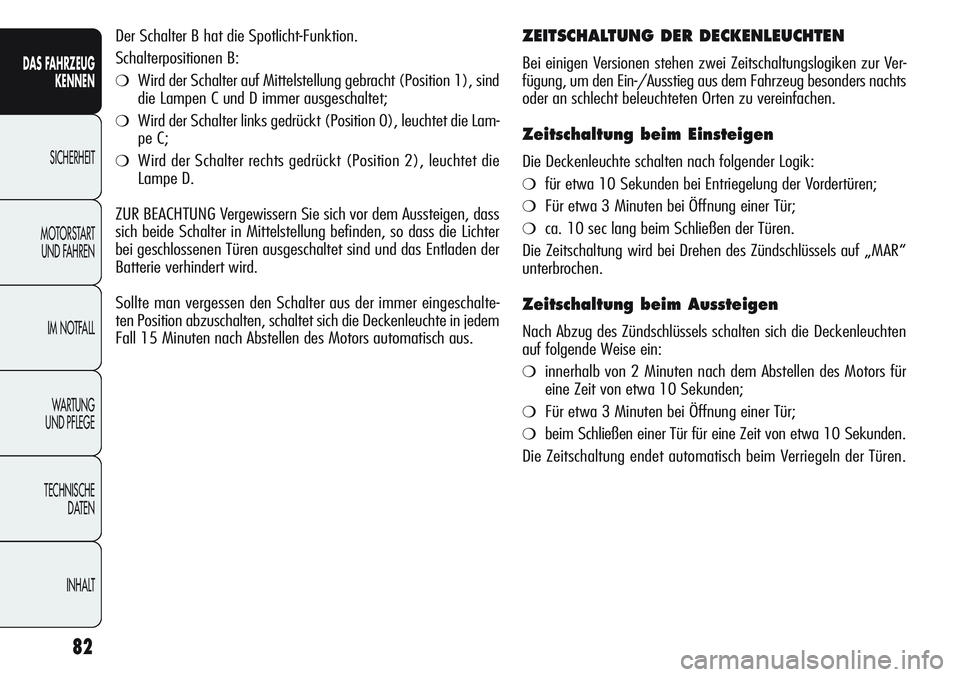

Der Schalter B hat die Spotlicht-Funktion.
Schalterpositionen B:
❍Wird der Schalter auf Mittelstellung gebracht (Position 1), sind
die Lampen C und D immer ausgeschaltet;
❍Wird der Schalter links gedrückt (Position 0), leuchtet die Lam-
pe C;
❍Wird der Schalter rechts gedrückt (Position 2), leuchtet die
Lampe D.
ZUR BEACHTUNG Vergewissern Sie sich vor dem Aussteigen, dass
sich beide Schalter in Mittelstellung befinden, so dass die Lichter
bei geschlossenen Türen ausgeschaltet sind und das Entladen der
Batterie verhindert wird.
Sollte man vergessen den Schalter aus der immer eingeschalte-
ten Position abzuschalten, schaltet sich die Deckenleuchte in jedem
Fall 15 Minuten nach Abstellen des Motors automatisch aus.
ZEITSCHALTUNG DER DECKENLEUCHTEN
Bei einigen Versionen stehen zwei Zeitschaltungslogiken zur Ver-
fügung, um den Ein-/Ausstieg aus dem Fahrzeug besonders nachts
oder an schlecht beleuchteten Orten zu vereinfachen.
Zeitschaltung beim Einsteigen
Die Deckenleuchte schalten nach folgender Logik:
❍für etwa 10 Sekunden bei Entriegelung der Vordertüren;
❍Für etwa 3 Minuten bei Öffnung einer Tür;
❍ca. 10 sec lang beim Schließen der Türen.
Die Zeitschaltung wird bei Drehen des Zündschlüssels auf „MAR“
unterbrochen.
Zeitschaltung beim Aussteigen
Nach Abzug des Zündschlüssels schalten sich die Deckenleuchten
auf folgende Weise ein:
❍innerhalb von 2 Minuten nach dem Abstellen des Motors für
eine Zeit von etwa 10 Sekunden;
❍Für etwa 3 Minuten bei Öffnung einer Tür;
❍beim Schließen einer Tür für eine Zeit von etwa 10 Sekunden.
Die Zeitschaltung endet automatisch beim Verriegeln der Türen.

83
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

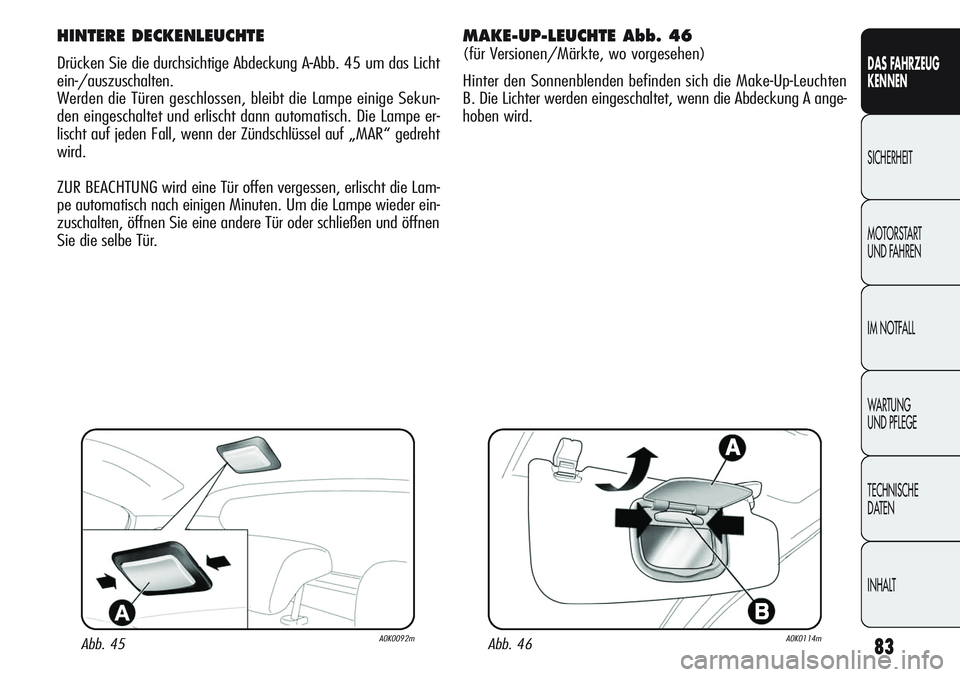

HINTERE DECKENLEUCHTE
Drücken Sie die durchsichtige Abdeckung A-Abb. 45 um das Licht
ein-/auszuschalten.
Werden die Türen geschlossen, bleibt die Lampe einige Sekun-
den eingeschaltet und erlischt dann automatisch. Die Lampe er-
lischt auf jeden Fall, wenn der Zündschlüssel auf „MAR“ gedreht
wird.
ZUR BEACHTUNG wird eine Tür offen vergessen, erlischt die Lam-
pe automatisch nach einigen Minuten. Um die Lampe wieder ein-
zuschalten, öffnen Sie eine andere Tür oder schließen und öffnen
Sie die selbe Tür.
Abb. 45A0K0092mAbb. 46A0K0114m
MAKE-UP-LEUCHTE Abb. 46
(für Versionen/Märkte, wo vorgesehen)
Hinter den Sonnenblenden befinden sich die Make-Up-Leuchten
B. Die Lichter werden eingeschaltet, wenn die Abdeckung A ange-
hoben wird.

84
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

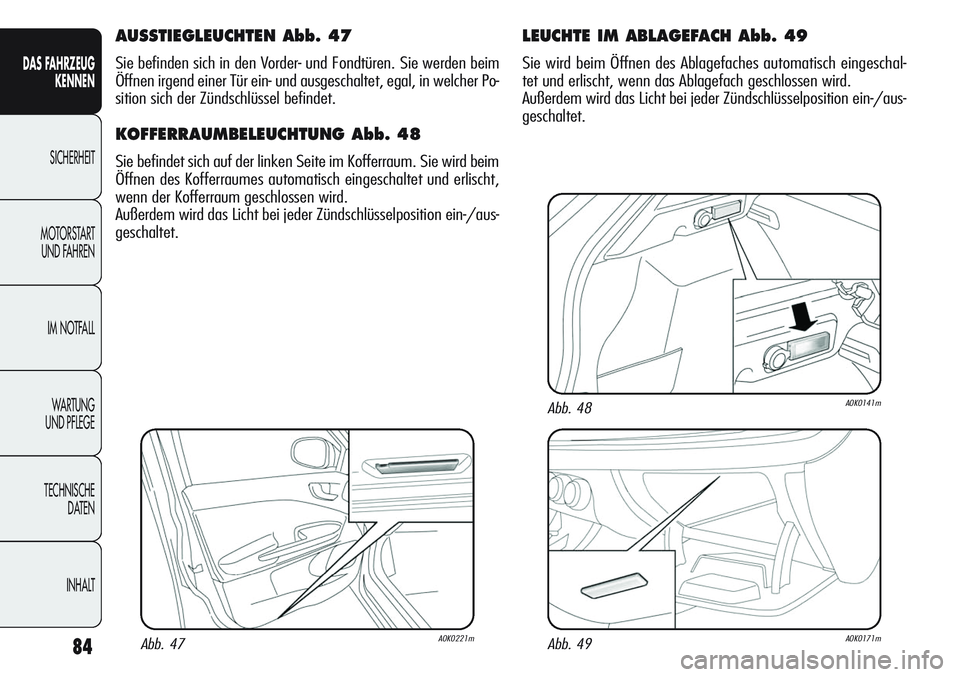

AUSSTIEGLEUCHTEN Abb. 47
Sie befinden sich in den Vorder- und Fondtüren. Sie werden beim
Öffnen irgend einer Tür ein- und ausgeschaltet, egal, in welcher Po-
sition sich der Zündschlüssel befindet.
KOFFERRAUMBELEUCHTUNG Abb. 48
Sie befindet sich auf der linken Seite im Kofferraum. Sie wird beim
Öffnen des Kofferraumes automatisch eingeschaltet und erlischt,
wenn der Kofferraum geschlossen wird.
Außerdem wird das Licht bei jeder Zündschlüsselposition ein-/aus-
geschaltet.
Abb. 47A0K0221m
LEUCHTE IM ABLAGEFACH Abb. 49
Sie wird beim Öffnen des Ablagefaches automatisch eingeschal-
tet und erlischt, wenn das Ablagefach geschlossen wird.
Außerdem wird das Licht bei jeder Zündschlüsselposition ein-/aus-
geschaltet.
Abb. 49A0K0171m
Abb. 48A0K0141m

85
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

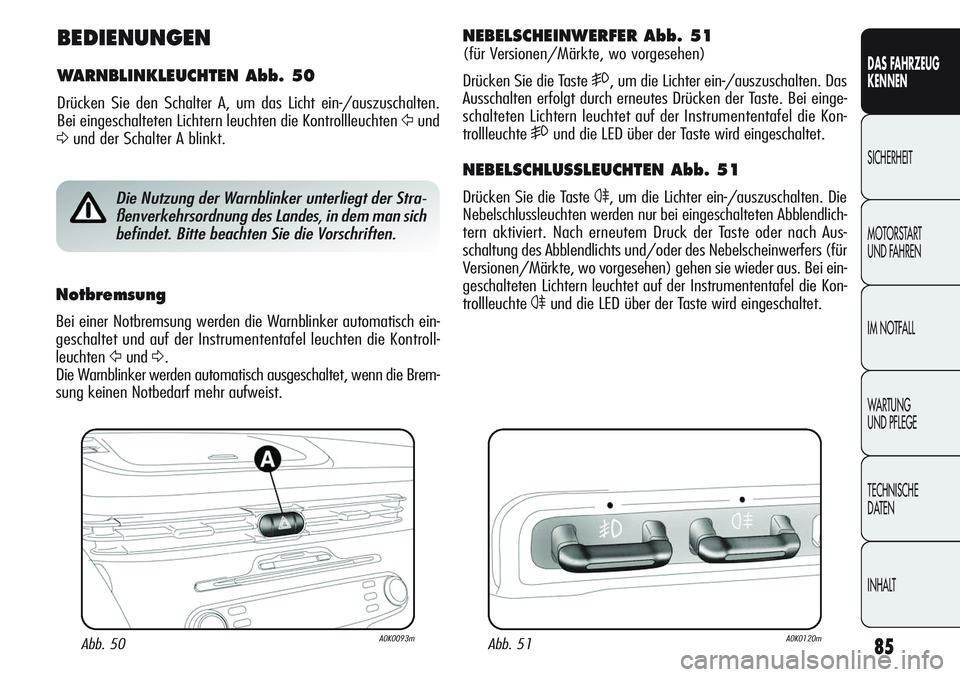

BEDIENUNGEN
WARNBLINKLEUCHTEN Abb. 50
Drücken Sie den Schalter A, um das Licht ein-/auszuschalten.
Bei eingeschalteten Lichtern leuchten die Kontrollleuchten
Ÿund
Δund der Schalter A blinkt.
Abb. 50A0K0093m
Die Nutzung der Warnblinker unterliegt der Stra-
ßenverkehrsordnung des Landes, in dem man sich
befindet. Bitte beachten Sie die Vorschriften.
Notbremsung
Bei einer Notbremsung werden die Warnblinker automatisch ein-
geschaltet und auf der Instrumententafel leuchten die Kontroll-
leuchten
ŸundΔ.
Die Warnblinker werden automatisch ausgeschaltet, wenn die Brem-
sung keinen Notbedarf mehr aufweist.
NEBELSCHEINWERFER Abb. 51
(für Versionen/Märkte, wo vorgesehen)
Drücken Sie die Taste
5, um die Lichter ein-/auszuschalten. Das
Ausschalten erfolgt durch erneutes Drücken der Taste. Bei einge-
schalteten Lichtern leuchtet auf der Instrumententafel die Kon-
trollleuchte
5und die LED über der Taste wird eingeschaltet.
NEBELSCHLUSSLEUCHTEN Abb. 51
Drücken Sie die Taste 4, um die Lichter ein-/auszuschalten. Die
Nebelschlussleuchten werden nur bei eingeschalteten Abblendlich-
tern aktiviert. Nach erneutem Druck der Taste oder nach Aus-
schaltung des Abblendlichts und/oder des Nebelscheinwerfers (für
Versionen/Märkte, wo vorgesehen) gehen sie wieder aus. Bei ein-
geschalteten Lichtern leuchtet auf der Instrumententafel die Kon-
trollleuchte
4und die LED über der Taste wird eingeschaltet.
Abb. 51A0K0120m

86
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
ADAPTIVE LICHTER AFS
(Adaptive Frontlight System) Abb. 52
(für Versionen/Märkte, wo vorgesehen)
Dieses System ist mit den Xenon-Scheinwerfern kombiniert, rich-
tet den Haupt-Leuchtstrahl aus und passt diesen beim Wenden/in
der Kurve fortlaufend und automatisch den Fahrbedingungen an.
Das System richtet den Leuchtstrahl so aus, dass die Straße bes-
ser beleuchtet wird, indem es die Fahrzeuggeschwindigkeit, den
Winkel der Kurve/Wendung und die Lenkgeschwindigkeit in Be-
tracht zieht.
Die anpassenden Lichter werden automatisch aktiviert, wenn das
Fahrzeug gestartet wird. Unter dieser Bedingung leuchtet die LED
A
-Abb. 52 nicht. Wird die Taste gedrückt, werden die Anpassungs-
leuchten (wenn eingeschaltet) deaktiviert und die LED A
-Abb. 52
leuchtet ständig. Um die anpassenden Lichter wieder einzuschal-
ten drücken Sie die Taste (LED aus).
Abb. 52A0K0123m
TÜRVERRIEGELUNG Abb. 53
Drücken Sie die Taste ≈, um alle Türen gleichzeitig zu verrie-
geln (bei der Türverriegelung wird die LED über der Taste einge-
schaltet). Die Verriegelung erfolgt unabhängig von der Position des
Zündschlüssels.
KRAFTSTOFFSPERRSYSTEM
Wird bei einem Aufprall ausgelöst und bewirkt:
❍unterbricht die Kraftstoffversorgung, wodurch der Motor abge-
stellt wird;
❍entriegelt automatisch die Türen;
❍schaltet die Innenbeleuchtung ein.
Der Eingriff des Systems wird durch eine Mitteilung auf dem Dis-
play angezeigt. Prüfen Sie sorgfältig das Fahrzeug, um sicherzu-
stellen, dass kein Kraftstoff ausläuft, wie zum Beispiel im Motor-
raum, unter dem Fahrzeug oder in der Nähe des Tanks.
Nach dem Unfall den Zündschlüssel auf STOP stellen, damit die
Batterie sich nicht entlädt.
Abb. 53A0K0145m
