Alfa Romeo Giulietta 2013 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

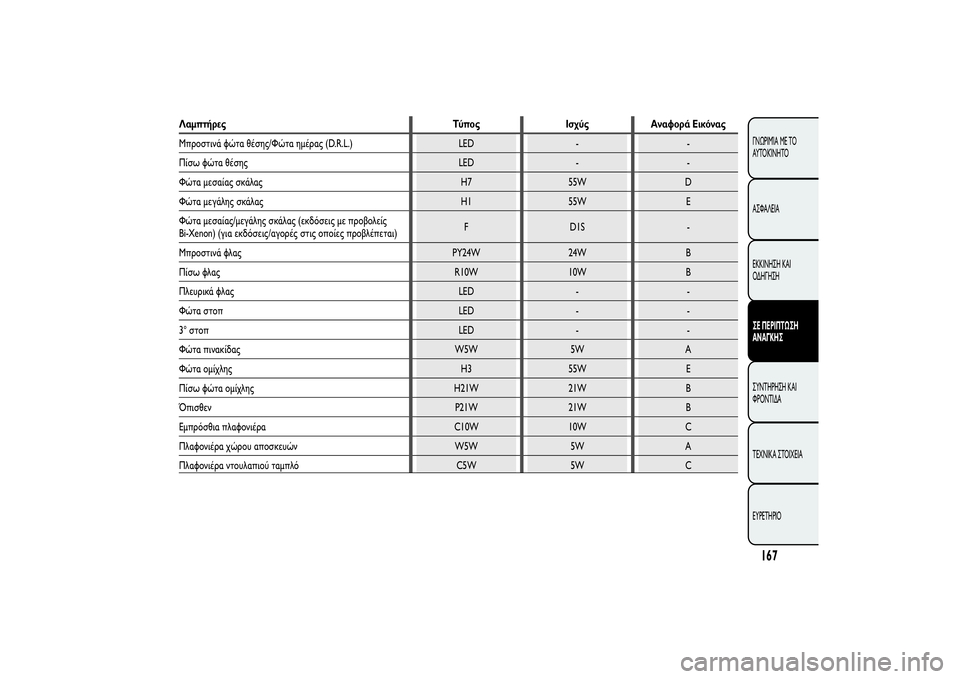

Λαμπτήρες Τύπος Ισχύς Αναφορά Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας (D.R.L.) LED - -
Πίσω φώτα θέσης LED - -
Φώτα μεσαίας σκάλας H7 55W D
Φώτα μεγάλης σκάλας H1 55W E
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με προβολείς
Bi-Xenon) (για εκδόσεις/αγορές στις οποίες προβλέπεται)F D1S -
Μπροστινά φλας PY24W 24W B
Πίσω φλας R10W 10W B
Πλευρικά φλας LED - -
Φώτα στοπ LED - -
3° στοπ LED - -
Φώτα πινακίδας W5W 5W A
Φώτα ομίχλης H3 55W E
Πίσω φώτα ομίχλης H21W 21W B
Όπισθεν P21W 21W B
Εμπρόσθια πλαφονιέρα C10W 10W C
Πλαφονιέρα χώρου αποσκευών W5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλό C5W 5W C
167ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

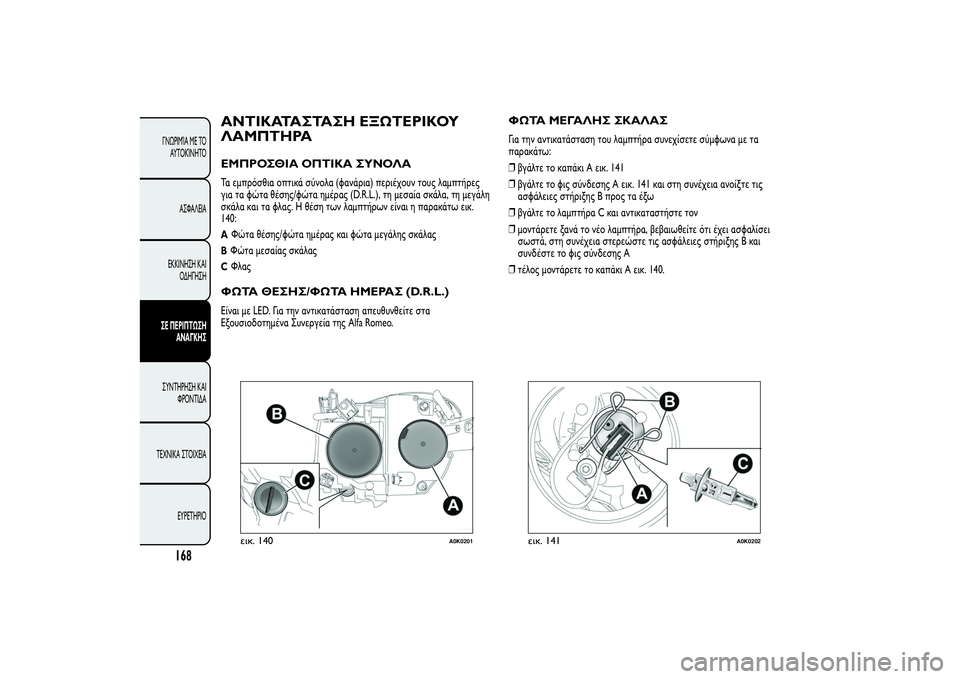

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΤα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους λαμπτήρες
για τα φώτα θέσης/φώτα ημέρας (D.R.L.), τη μεσαία σκάλα, τη μεγάλη
σκάλα και τα φλας. Η θέση των λαμπτήρων είναι η παρακάτω εικ.
140:AΦώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλαςBΦώτα μεσαίας σκάλαςCΦλαςΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 141
❒βγάλτε το φις σύνδεσης A εικ. 141 και στη συνέχεια ανοίξτε τις
ασφάλειες στήριξης Β προς τα έξω
❒βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα, βεβαιωθείτε ότι έχει ασφαλίσει
σωστά, στη συνέχεια στερεώστε τις ασφάλειες στήριξης Β και
συνδέστε το φις σύνδεσης Α
❒τέλος μοντάρετε το καπάκι A εικ. 140.
εικ. 140
A0K0201
εικ. 141
A0K0202
168
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

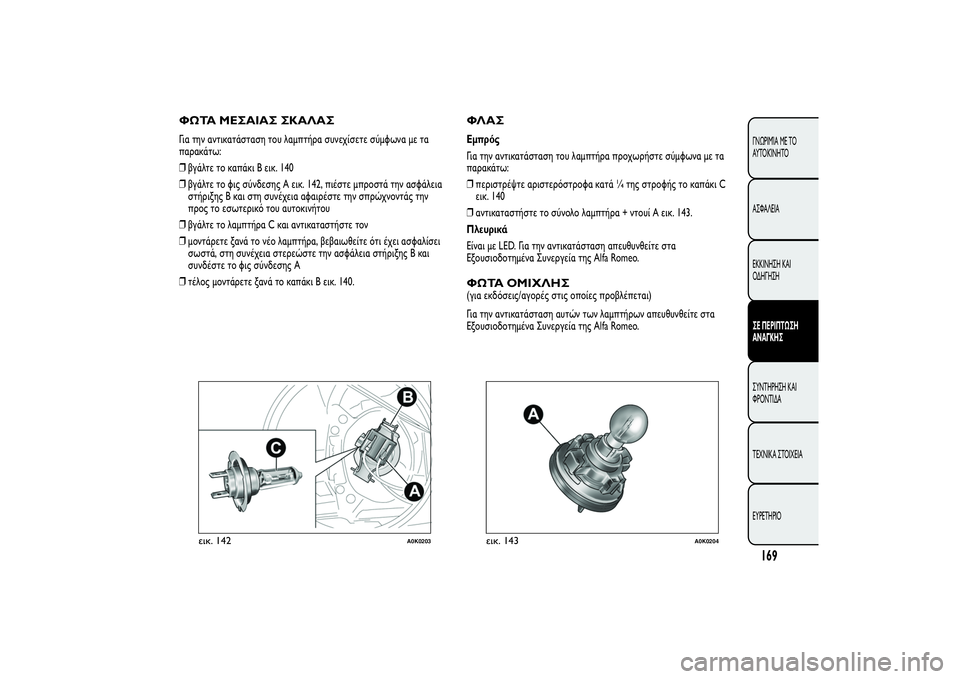

ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι B εικ. 140
❒βγάλτε το φις σύνδεσης A εικ. 142, πιέστε μπροστά την ασφάλεια
στήριξης Β και στη συνέχεια αφαιρέστε την σπρώχνοντάς την
προς το εσωτερικό του αυτοκινήτου
❒βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα, βεβαιωθείτε ότι έχει ασφαλίσει
σωστά, στη συνέχεια στερεώστε την ασφάλεια στήριξης Β και
συνδέστε το φις σύνδεσης Α
❒τέλος μοντάρετε ξανά το καπάκι B εικ. 140.
ΦΛΑΣΕμπρός
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒περιστρέψτε αριστερόστροφα κατά ¼ της στροφής το καπάκι C
εικ. 140
❒αντικαταστήστε το σύνολο λαμπτήρα + ντουί A εικ. 143.
Πλευρικά
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΦΩΤΑ ΟΜΙΧΛΗΣ(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 142
A0K0203
εικ. 143
A0K0204
169ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

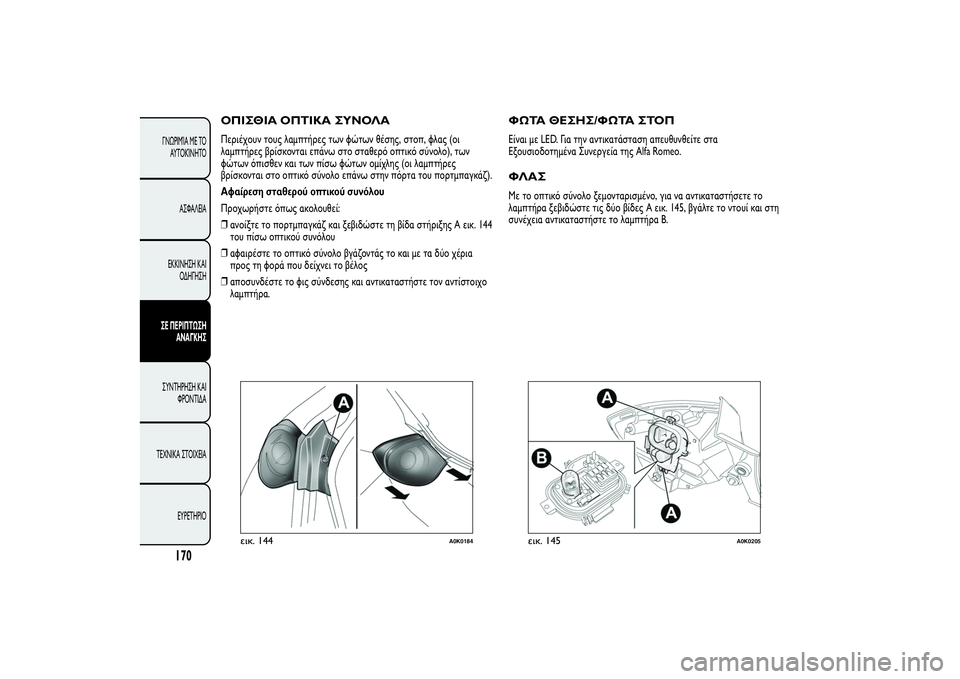

ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΠεριέχουν τους λαμπτήρες των φώτων θέσης, στοπ, φλας (οι
λαμπτήρες βρίσκονται επάνω στο σταθερό οπτικό σύνολο), των
φώτων όπισθεν και των πίσω φώτων ομίχλης (οι λαμπτήρες
βρίσκονται στο οπτικό σύνολο επάνω στην πόρτα του πορτμπαγκάζ).
Αφαίρεση σταθερού οπτικού συνόλου
Προχωρήστε όπως ακολουθεί:
❒ανοίξτε το πορτμπαγκάζ και ξεβιδώστε τη βίδα στήριξης A εικ. 144
του πίσω οπτικού συνόλου
❒αφαιρέστε το οπτικό σύνολο βγάζοντάς το και με τα δύο χέρια
προς τη φορά που δείχνει το βέλος
❒αποσυνδέστε το φις σύνδεσης και αντικαταστήστε τον αντίστοιχο
λαμπτήρα.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠΕίναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΦΛΑΣΜε το οπτικό σύνολο ξεμονταρισμένο, για να αντικαταστήσετε το
λαμπτήρα ξεβιδώστε τις δύο βίδες A εικ. 145, βγάλτε το ντουί και στη
συνέχεια αντικαταστήστε το λαμπτήρα B.
εικ. 144
A0K0184
εικ. 145
A0K0205
170
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

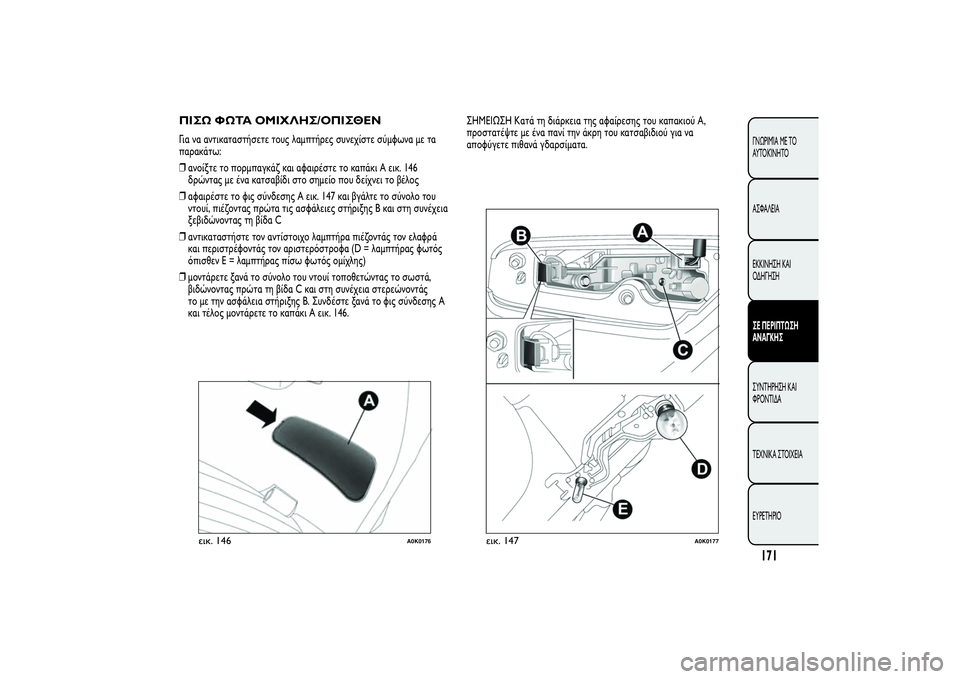

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΟΠΙΣΘΕΝΓια να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορμπαγκάζ και αφαιρέστε το καπάκι A εικ. 146
δρώντας με ένα κατσαβίδι στο σημείο που δείχνει το βέλος
❒αφαιρέστε το φις σύνδεσης A εικ. 147 και βγάλτε το σύνολο του
ντουί, πιέζοντας πρώτα τις ασφάλειες στήριξης Β και στη συνέχεια
ξεβιδώνοντας τη βίδα C
❒αντικαταστήστε τον αντίστοιχο λαμπτήρα πιέζοντάς τον ελαφρά
και περιστρέφοντάς τον αριστερόστροφα (D = λαμπτήρας φωτός
όπισθεν E = λαμπτήρας πίσω φωτός ομίχλης)
❒μοντάρετε ξανά το σύνολο του ντουί τοποθετώντας το σωστά,
βιδώνοντας πρώτα τη βίδα C και στη συνέχεια στερεώνοντάς
το με την ασφάλεια στήριξης Β. Συνδέστε ξανά το φις σύνδεσης A
και τέλος μοντάρετε το καπάκι A εικ. 146.ΣHMEIΩΣH Κατά τη διάρκεια της αφαίρεσης του καπακιού A,
προστατέψτε με ένα πανί την άκρη του κατσαβιδιού για να
αποφύγετε πιθανά γδαρσίματα.
εικ. 146
A0K0176
εικ. 147
A0K0177
171ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

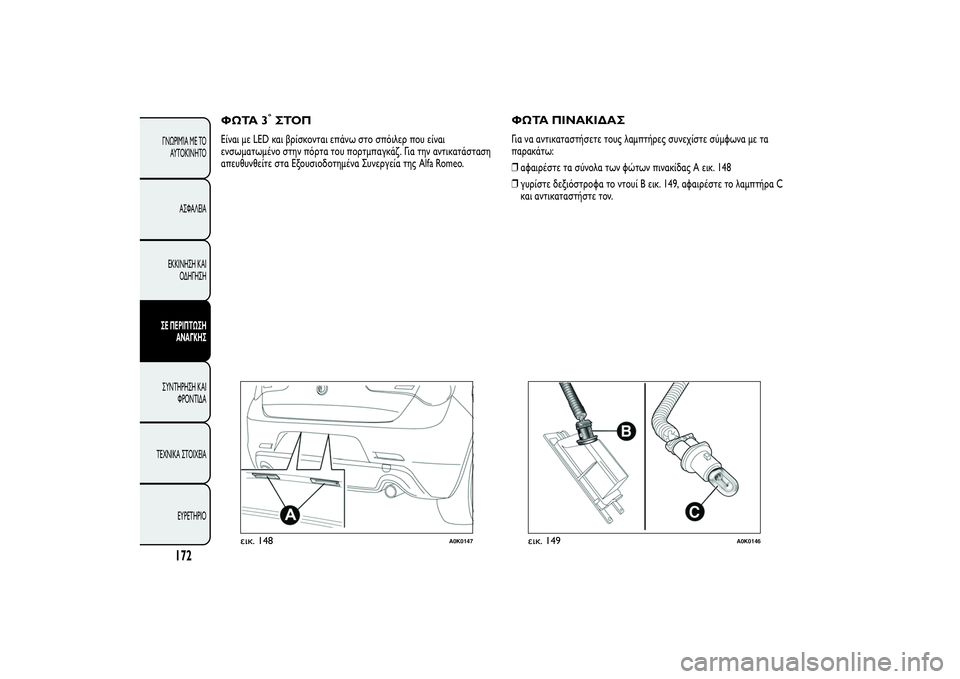

ΦΩΤΑ 3
°ΣΤΟΠ
Είναι με LED και βρίσκονται επάνω στο σπόιλερ που είναι
ενσωματωμένο στην πόρτα του πορτμπαγκάζ. Για την αντικατάσταση
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣΓια να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε τα σύνολα των φώτων πινακίδας A εικ. 148
❒γυρίστε δεξιόστροφα το ντουί B εικ. 149, αφαιρέστε το λαμπτήρα C
και αντικαταστήστε τον.
εικ. 148
A0K0147
εικ. 149
A0K0146
172
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

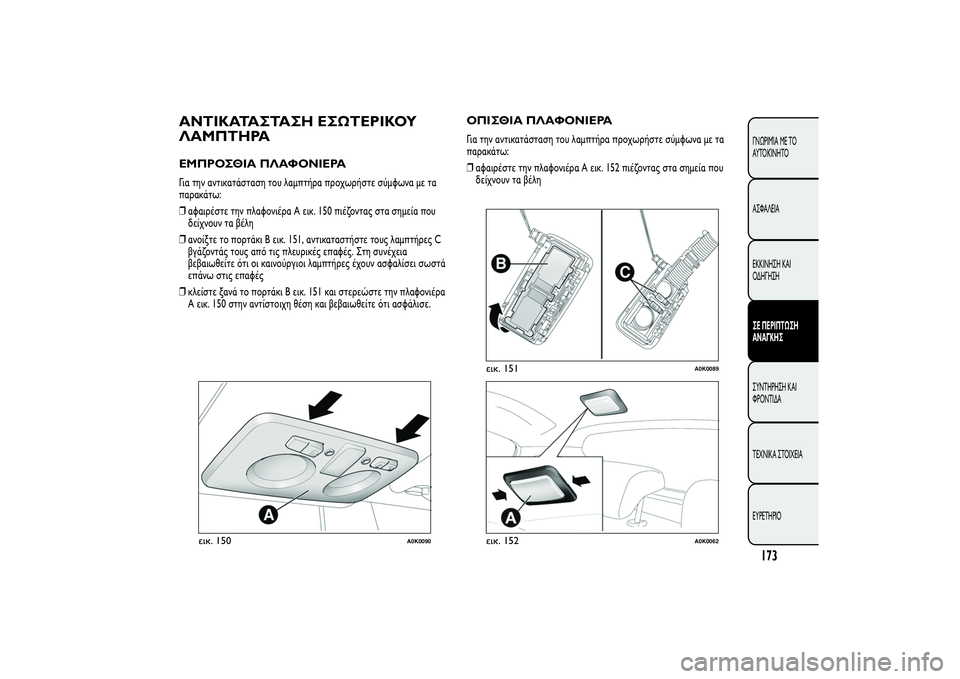

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ. 150 πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒ανοίξτε το πορτάκι B εικ. 151, αντικαταστήστε τους λαμπτήρες C
βγάζοντάς τους από τις πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι οι καινούργιοι λαμπτήρες έχουν ασφαλίσει σωστά
επάνω στις επαφές
❒κλείστε ξανά το πορτάκι B εικ. 151 και στερεώστε την πλαφονιέρα
A εικ. 150 στην αντίστοιχη θέση και βεβαιωθείτε ότι ασφάλισε.
ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ. 152 πιέζοντας στα σημεία που
δείχνουν τα βέλη
εικ. 150
A0K0090
εικ. 151
A0K0089
εικ. 152
A0K0062
173ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

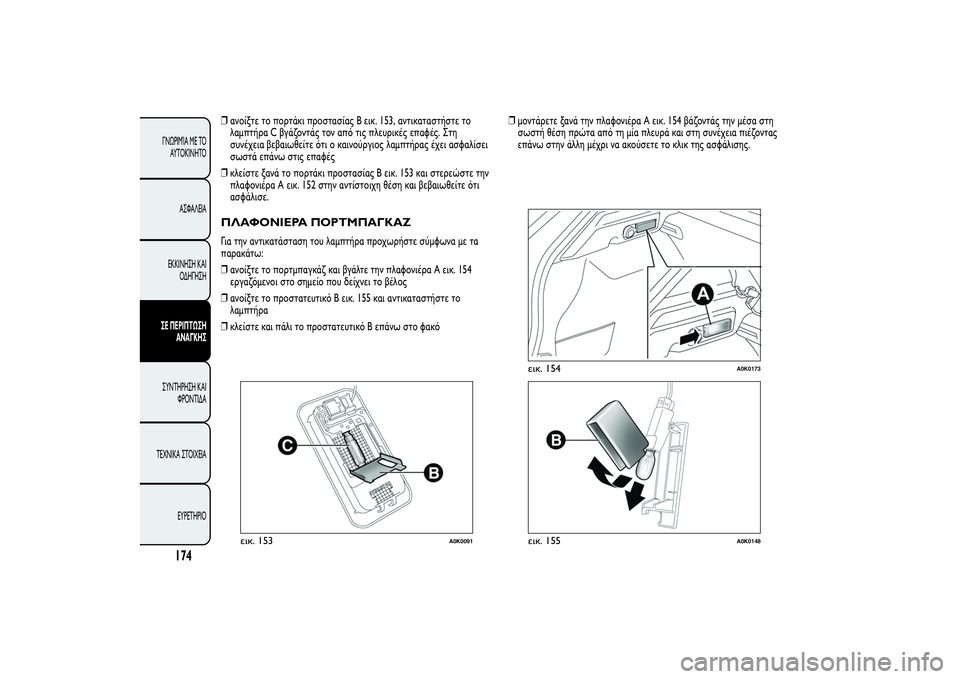

❒ανοίξτε το πορτάκι προστασίας B εικ. 153, αντικαταστήστε το
λαμπτήρα C βγάζοντάς τον από τις πλευρικές επαφές. Στη
συνέχεια βεβαιωθείτε ότι ο καινούργιος λαμπτήρας έχει ασφαλίσει
σωστά επάνω στις επαφές
❒κλείστε ξανά το πορτάκι προστασίας B εικ. 153 και στερεώστε την
πλαφονιέρα A εικ. 152 στην αντίστοιχη θέση και βεβαιωθείτε ότι
ασφάλισε.ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα A εικ. 154
εργαζόμενοι στο σημείο που δείχνει το βέλος
❒ανοίξτε το προστατευτικό B εικ. 155 και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό❒μοντάρετε ξανά την πλαφονιέρα A εικ. 154 βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας
επάνω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
εικ. 153
A0K0091
εικ. 154
A0K0173
εικ. 155
A0K0148
174
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

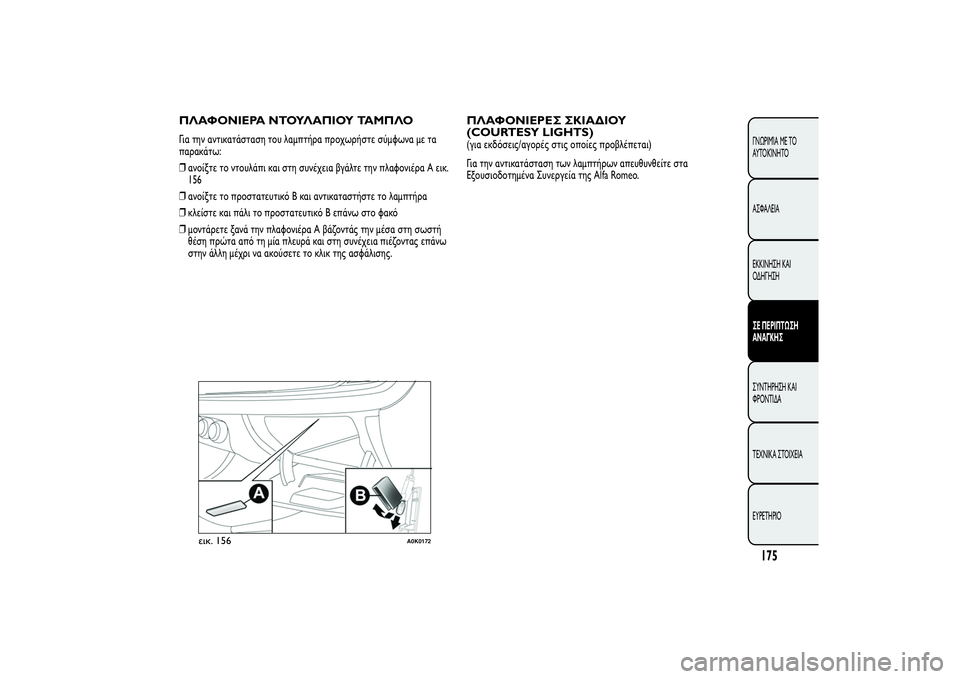

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΤΑΜΠΛΟΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα A εικ.
156
❒ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό
❒μοντάρετε ξανά την πλαφονιέρα A βάζοντάς την μέσα στη σωστή
θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επάνω
στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
ΠΛΑΦΟΝΙΕΡΕΣ ΣΚΙΑΔΙΟΥ
(COURTESY LIGHTS)(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 156
A0K0172
175ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

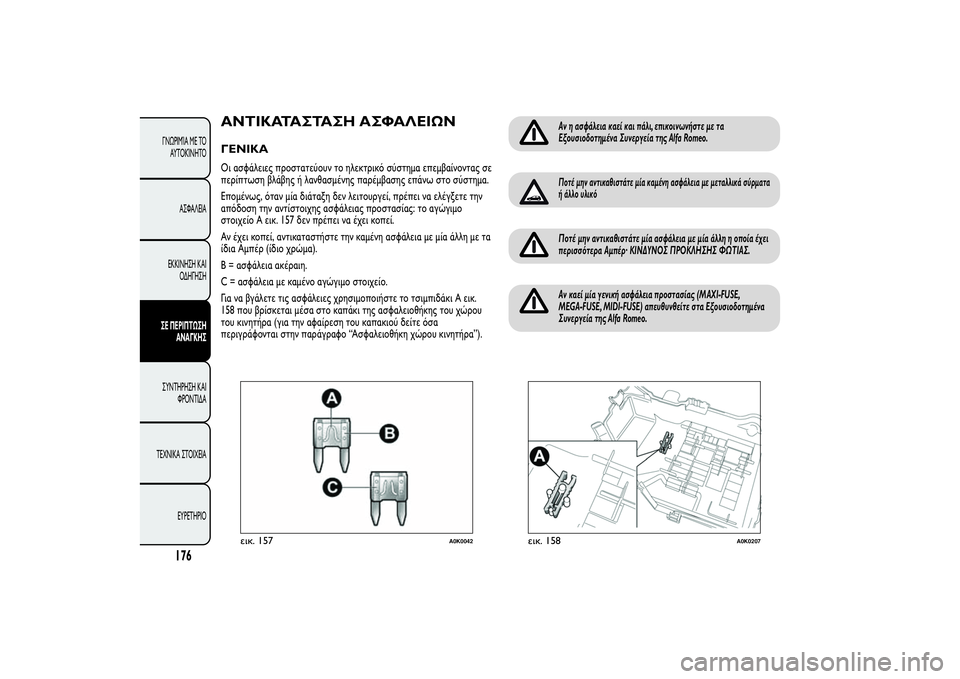

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝΓΕΝΙΚΑΟι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώγιμο
στοιχείο A εικ. 157 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με τα
ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
Για να βγάλετε τις ασφάλειες χρησιμοποιήστε το τσιμπιδάκι A εικ.
158 που βρίσκεται μέσα στο καπάκι της ασφαλειοθήκης του χώρου
του κινητήρα (για την αφαίρεση του καπακιού δείτε όσα
περιγράφονται στην παράγραφο “Ασφαλειοθήκη χώρου κινητήρα”).
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα
ή άλλο υλικόΠοτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει
περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.Αν καεί μία γενική ασφάλεια προστασίας (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) απευθυνθείτε στα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo.
εικ. 157
A0K0042
εικ. 158
A0K0207
