Alfa Romeo Giulietta 2013 Instructieboek (in Dutch)

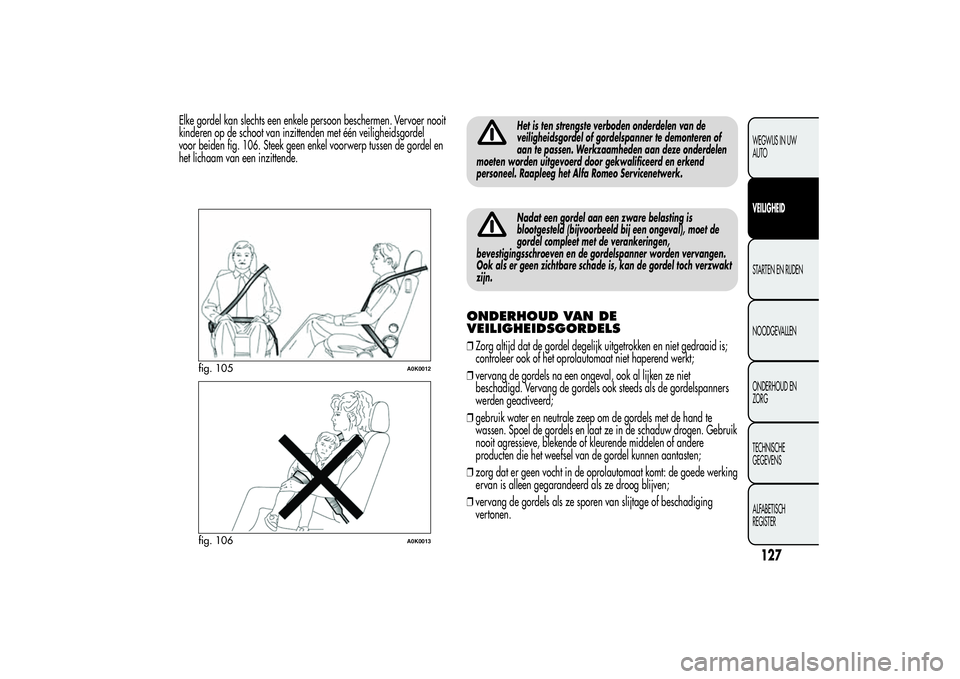

Elke gordel kan slechts een enkele persoon beschermen. Vervoer nooit
kinderen op de schoot van inzittenden met één veiligheidsgordel
voor beiden fig. 106. Steek geen enkel voorwerp tussen de gordel en
het lichaam van een inzittende.
Het is ten strengste verboden onderdelen van de
veiligheidsgordel of gordelspanner te demonteren of
aan te passen. Werkzaamheden aan deze onderdelen
moeten worden uitgevoerd door gekwalificeerd en erkend
personeel. Raapleeg het Alfa Romeo Servicenetwerk.Nadat een gordel aan een zware belasting is
blootgesteld (bijvoorbeeld bij een ongeval), moet de
gordel compleet met de verankeringen,
bevestigingsschroeven en de gordelspanner worden vervangen.
Ook als er geen zichtbare schade is, kan de gordel toch verzwakt
zijn.
ONDERHOUD VAN DE
VEILIGHEIDSGORDELS❒Zorg altijd dat de gordel degelijk uitgetrokken en niet gedraaid is;
controleer ook of het oprolautomaat niet haperend werkt;
❒vervang de gordels na een ongeval, ook al lijken ze niet
beschadigd. Vervang de gordels ook steeds als de gordelspanners
werden geactiveerd;
❒gebruik water en neutrale zeep om de gordels met de hand te
wassen. Spoel de gordels en laat ze in de schaduw drogen. Gebruik
nooit agressieve, blekende of kleurende middelen of andere
producten die het weefsel van de gordel kunnen aantasten;
❒zorg dat er geen vocht in de oprolautomaat komt: de goede werking
ervan is alleen gegarandeerd als ze droog blijven;
❒vervang de gordels als ze sporen van slijtage of beschadiging
vertonen.
fig. 105
A0K0012
fig. 106
A0K0013
127WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

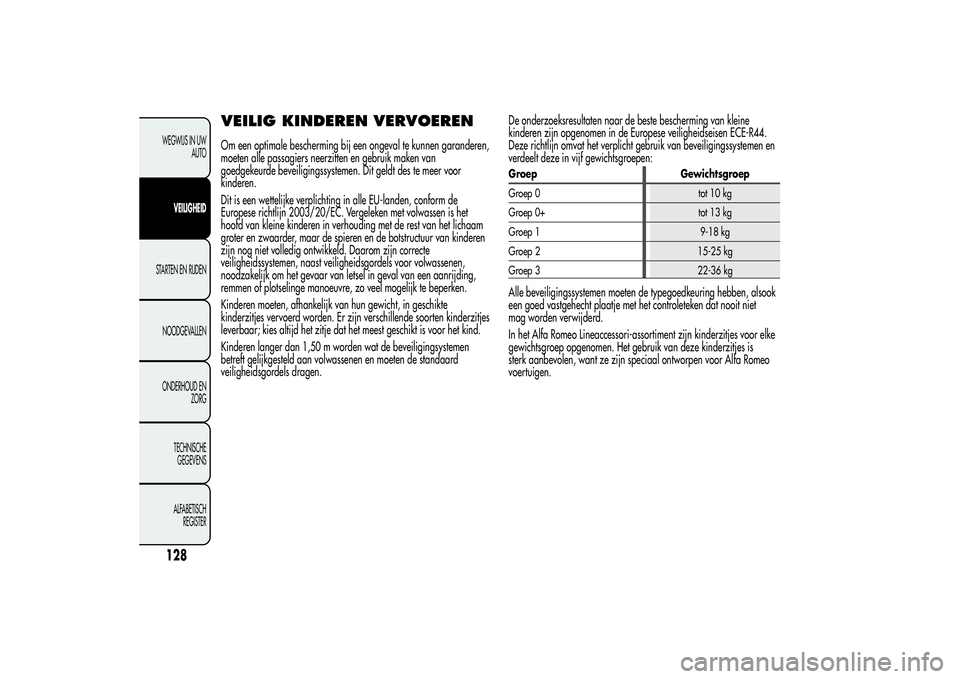

VEILIG KINDEREN VERVOERENOm een optimale bescherming bij een ongeval te kunnen garanderen,
moeten alle passagiers neerzitten en gebruik maken van
goedgekeurde beveiligingssystemen. Dit geldt des te meer voor
kinderen.
Dit is een wettelijke verplichting in alle EU-landen, conform de
Europese richtlijn 2003/20/EC. Vergeleken met volwassen is het
hoofd van kleine kinderen in verhouding met de rest van het lichaam
groter en zwaarder, maar de spieren en de botstructuur van kinderen
zijn nog niet volledig ontwikkeld. Daarom zijn correcte
veiligheidssystemen, naast veiligheidsgordels voor volwassenen,
noodzakelijk om het gevaar van letsel in geval van een aanrijding,
remmen of plotselinge manoeuvre, zo veel mogelijk te beperken.
Kinderen moeten, afhankelijk van hun gewicht, in geschikte
kinderzitjes vervoerd worden. Er zijn verschillende soorten kinderzitjes
leverbaar; kies altijd het zitje dat het meest geschikt is voor het kind.
Kinderen langer dan 1,50 m worden wat de beveiligingsystemen
betreft gelijkgesteld aan volwassenen en moeten de standaard
veiligheidsgordels dragen.De onderzoeksresultaten naar de beste bescherming van kleine
kinderen zijn opgenomen in de Europese veiligheidseisen ECE-R44.
Deze richtlijn omvat het verplicht gebruik van beveiligingssystemen en
verdeelt deze in vijf gewichtsgroepen:
Groep Gewichtsgroep
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep 1 9-18 kg
Groep 2 15-25 kg
Groep 3 22-36 kgAlle beveiligingssystemen moeten de typegoedkeuring hebben, alsook
een goed vastgehecht plaatje met het controleteken dat nooit niet
mag worden verwijderd.
In het Alfa Romeo Lineaccessori-assortiment zijn kinderzitjes voor elke
gewichtsgroep opgenomen. Het gebruik van deze kinderzitjes is
sterk aanbevolen, want ze zijn speciaal ontworpen voor Alfa Romeo
voertuigen.
128WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

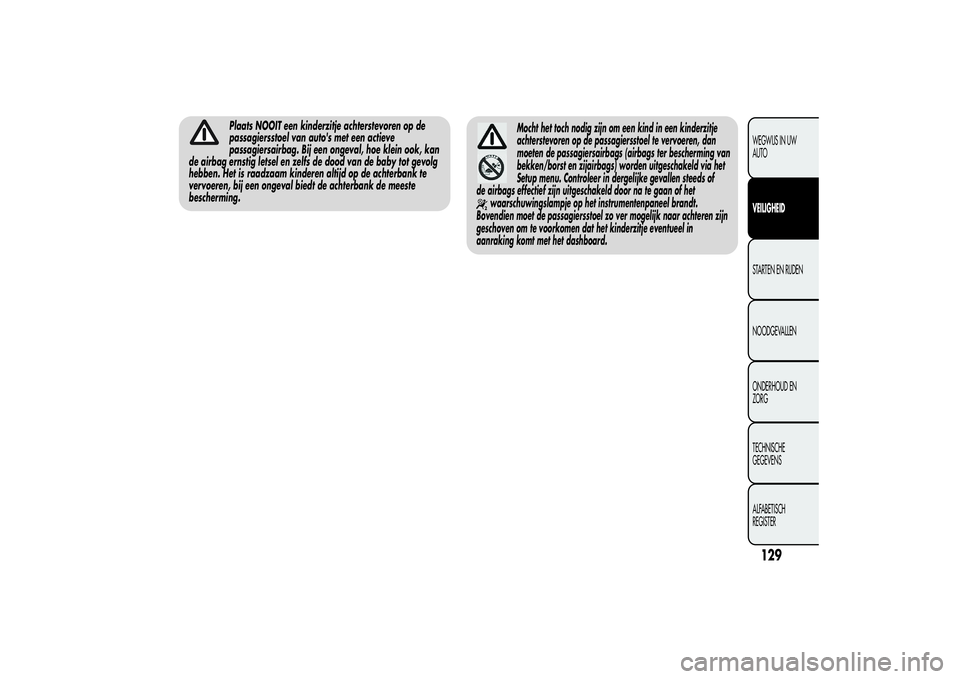

Plaats NOOIT een kinderzitje achterstevoren op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe klein ook, kan
de airbag ernstig letsel en zelfs de dood van de baby tot gevolg
hebben. Het is raadzaam kinderen altijd op de achterbank te
vervoeren, bij een ongeval biedt de achterbank de meeste
bescherming.
Mocht het toch nodig zijn om een kind in een kinderzitje
achterstevoren op de passagiersstoel te vervoeren, dan
moeten de passagiersairbags (airbags ter bescherming van
bekken/borst en zijairbags) worden uitgeschakeld via het
Setup menu. Controleer in dergelijke gevallen steeds of
de airbags effectief zijn uitgeschakeld door na te gaan of het
waarschuwingslampje op het instrumentenpaneel brandt.
Bovendien moet de passagiersstoel zo ver mogelijk naar achteren zijn
geschoven om te voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard.
129WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

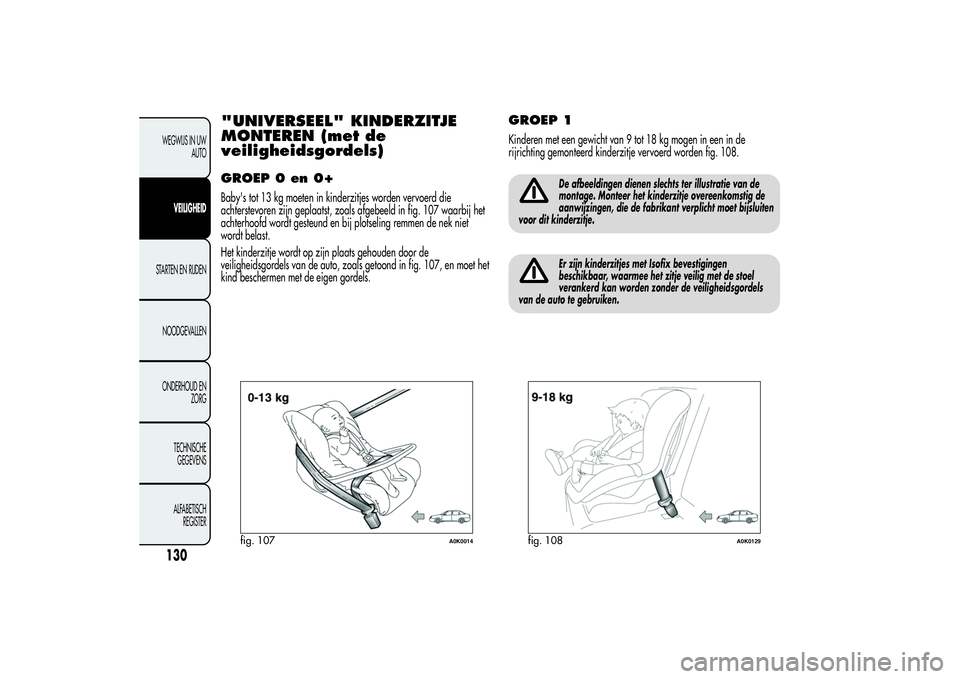

"UNIVERSEEL" KINDERZITJE
MONTEREN (met de
veiligheidsgordels)GROEP 0 en 0+Baby's tot 13 kg moeten in kinderzitjes worden vervoerd die
achterstevoren zijn geplaatst, zoals afgebeeld in fig. 107 waarbij het
achterhoofd wordt gesteund en bij plotseling remmen de nek niet
wordt belast.
Het kinderzitje wordt op zijn plaats gehouden door de
veiligheidsgordels van de auto, zoals getoond in fig. 107, en moet het
kind beschermen met de eigen gordels.
GROEP 1Kinderen met een gewicht van 9 tot 18 kg mogen in een in de
rijrichting gemonteerd kinderzitje vervoerd worden fig. 108.
De afbeeldingen dienen slechts ter illustratie van de
montage. Monteer het kinderzitje overeenkomstig de
aanwijzingen, die de fabrikant verplicht moet bijsluiten
voor dit kinderzitje.Er zijn kinderzitjes met Isofix bevestigingen
beschikbaar, waarmee het zitje veilig met de stoel
verankerd kan worden zonder de veiligheidsgordels
van de auto te gebruiken.
fig. 107
A0K0014
fig. 108
A0K0129
130WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

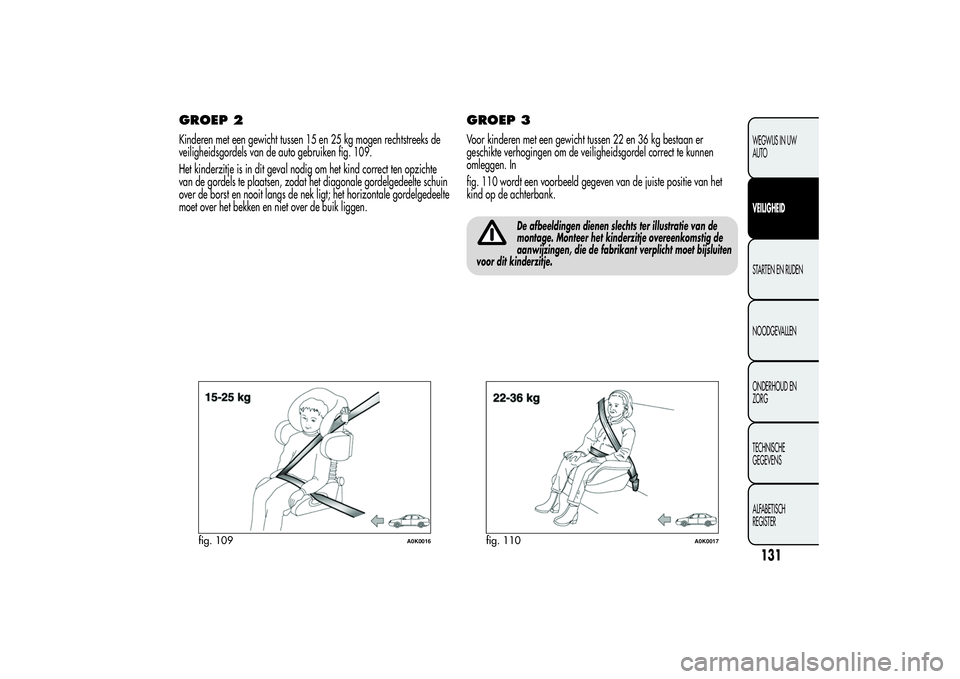

GROEP 2Kinderen met een gewicht tussen 15 en 25 kg mogen rechtstreeks de
veiligheidsgordels van de auto gebruiken fig. 109.
Het kinderzitje is in dit geval nodig om het kind correct ten opzichte
van de gordels te plaatsen, zodat het diagonale gordelgedeelte schuin
over de borst en nooit langs de nek ligt; het horizontale gordelgedeelte
moet over het bekken en niet over de buik liggen.
GROEP 3Voor kinderen met een gewicht tussen 22 en 36 kg bestaan er
geschikte verhogingen om de veiligheidsgordel correct te kunnen
omleggen. In
fig. 110 wordt een voorbeeld gegeven van de juiste positie van het
kind op de achterbank.
De afbeeldingen dienen slechts ter illustratie van de
montage. Monteer het kinderzitje overeenkomstig de
aanwijzingen, die de fabrikant verplicht moet bijsluiten
voor dit kinderzitje.
fig. 109
A0K0016
fig. 110
A0K0017
131WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

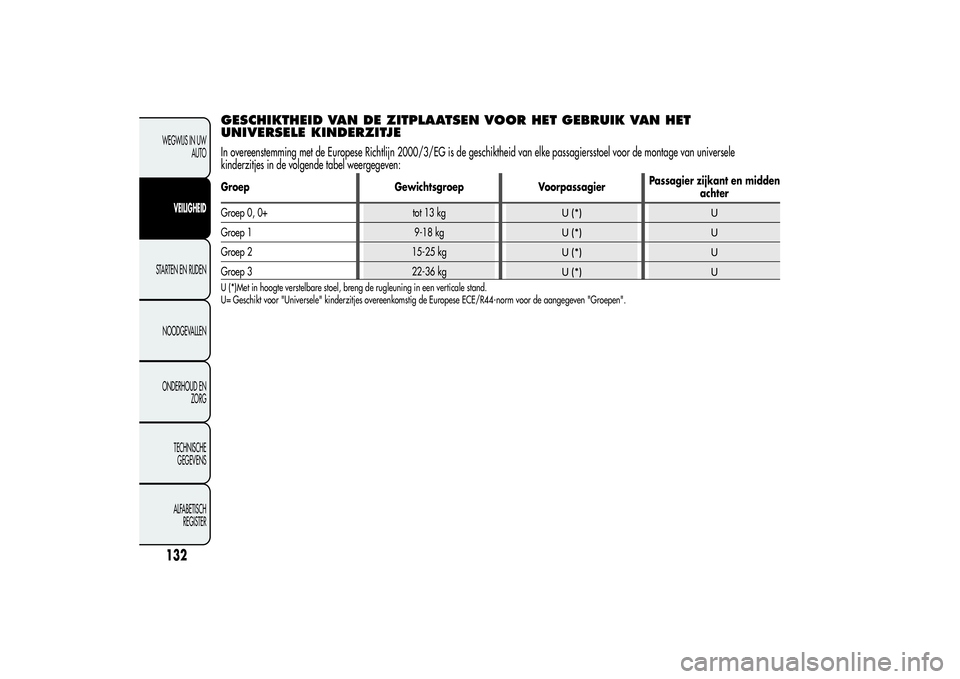

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR HET GEBRUIK VAN HET
UNIVERSELE KINDERZITJEIn overeenstemming met de Europese Richtlijn 2000/3/EG is de geschiktheid van elke passagiersstoel voor de montage van universele
kinderzitjes in de volgende tabel weergegeven:Groep Gewichtsgroep VoorpassagierPassagier zijkant en midden
achter
Groep 0, 0+ tot 13 kg
U (*) U
Groep 1 9-18 kg
U (*) U
Groep 2 15-25 kg
U (*) U
Groep 3 22-36 kg
U (*) U
U (*)Met in hoogte verstelbare stoel, breng de rugleuning in een verticale stand.
U= Geschikt voor "Universele" kinderzitjes overeenkomstig de Europese ECE/R44-norm voor de aangegeven "Groepen".
132WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

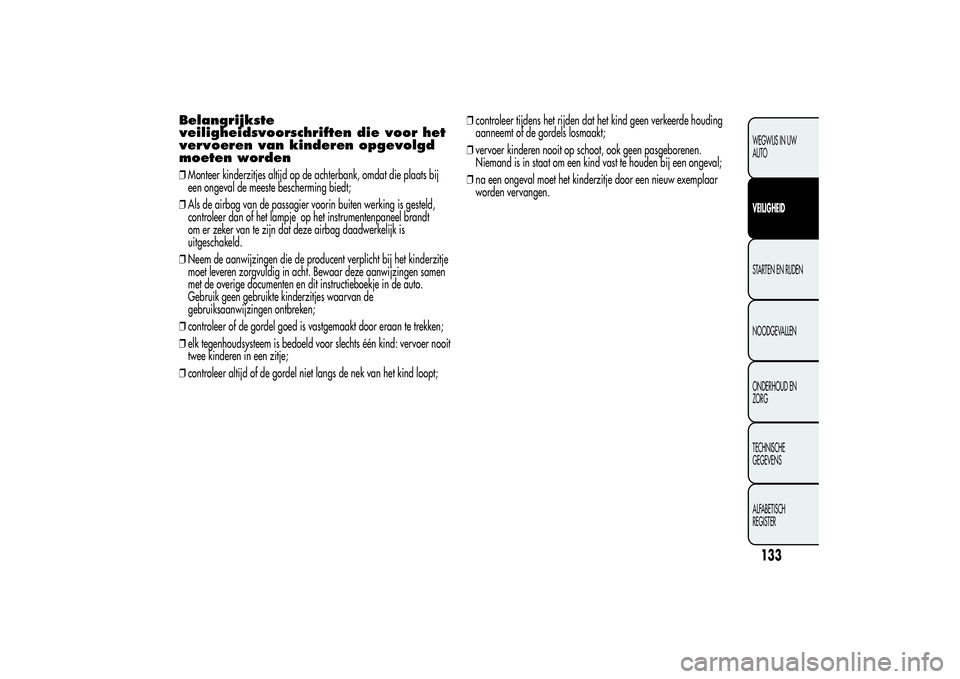

Belangrijkste
veiligheidsvoorschriften die voor het
vervoeren van kinderen opgevolgd
moeten worden❒Monteer kinderzitjes altijd op de achterbank, omdat die plaats bij
een ongeval de meeste bescherming biedt;
❒Als de airbag van de passagier voorin buiten werking is gesteld,
controleer dan of het lampje op het instrumentenpaneel brandt
om er zeker van te zijn dat deze airbag daadwerkelijk is
uitgeschakeld.
❒Neem de aanwijzingen die de producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht. Bewaar deze aanwijzingen samen
met de overige documenten en dit instructieboekje in de auto.
Gebruik geen gebruikte kinderzitjes waarvan de
gebruiksaanwijzingen ontbreken;
❒controleer of de gordel goed is vastgemaakt door eraan te trekken;
❒elk tegenhoudsysteem is bedoeld voor slechts één kind: vervoer nooit
twee kinderen in een zitje;
❒controleer altijd of de gordel niet langs de nek van het kind loopt;❒controleer tijdens het rijden dat het kind geen verkeerde houding
aanneemt of de gordels losmaakt;
❒vervoer kinderen nooit op schoot, ook geen pasgeborenen.
Niemand is in staat om een kind vast te houden bij een ongeval;
❒na een ongeval moet het kinderzitje door een nieuw exemplaar
worden vervangen.
133WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

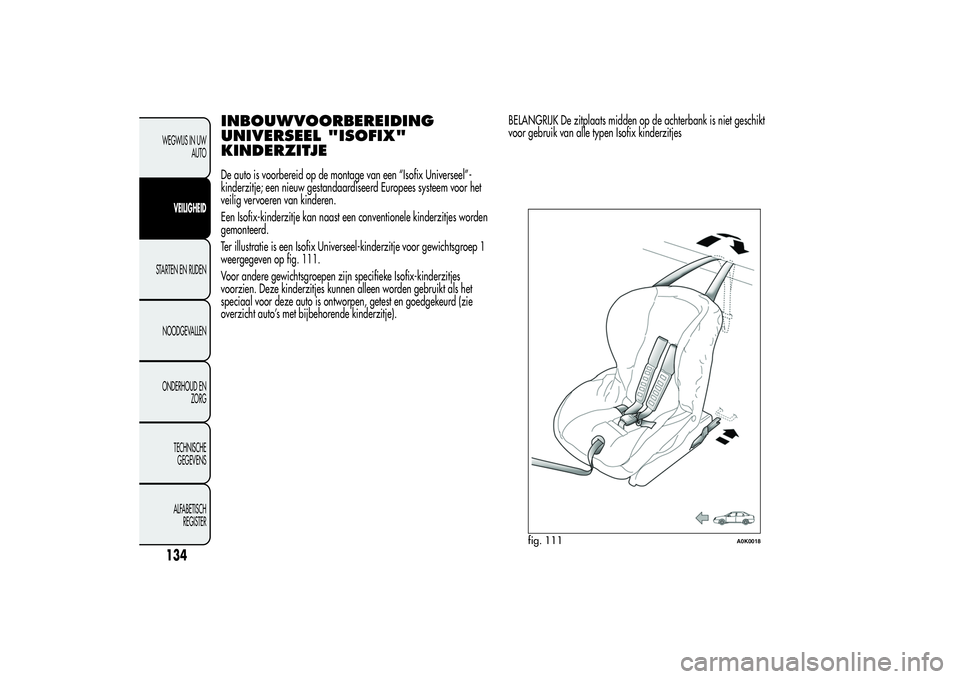

INBOUWVOORBEREIDING
UNIVERSEEL "ISOFIX"
KINDERZITJEDe auto is voorbereid op de montage van een “Isofix Universeel”-
kinderzitje; een nieuw gestandaardiseerd Europees systeem voor het
veilig vervoeren van kinderen.
Een Isofix-kinderzitje kan naast een conventionele kinderzitjes worden
gemonteerd.
Ter illustratie is een Isofix Universeel-kinderzitje voor gewichtsgroep 1
weergegeven op fig. 111.
Voor andere gewichtsgroepen zijn specifieke Isofix-kinderzitjes
voorzien. Deze kinderzitjes kunnen alleen worden gebruikt als het
speciaal voor deze auto is ontworpen, getest en goedgekeurd (zie
overzicht auto’s met bijbehorende kinderzitje).BELANGRIJK De zitplaats midden op de achterbank is niet geschikt
voor gebruik van alle typen Isofix kinderzitjes
fig. 111
A0K0018
134WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

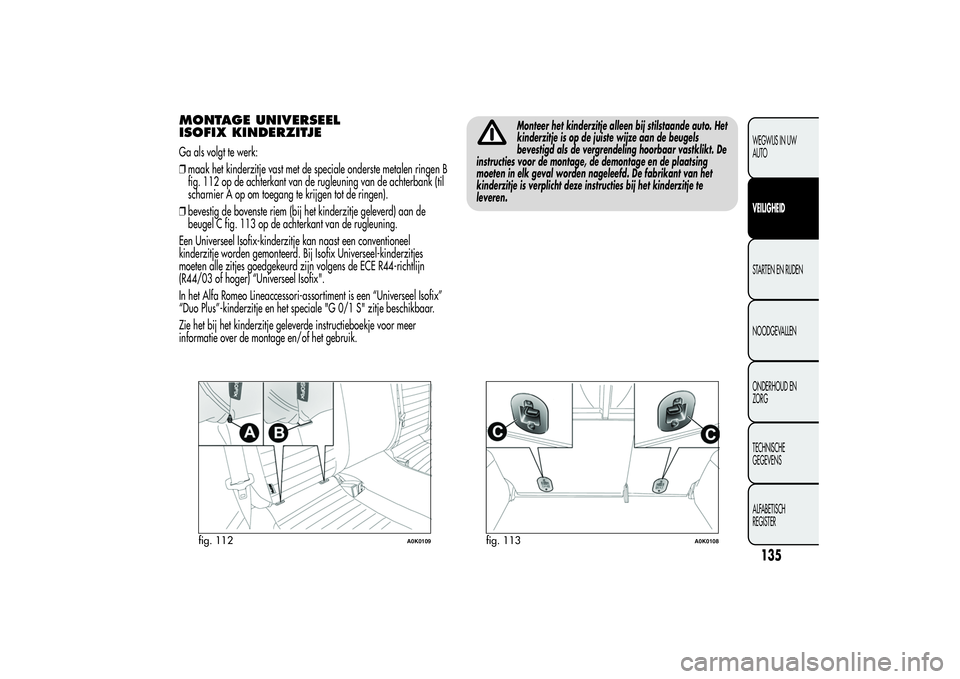

MONTAGE UNIVERSEEL
ISOFIX KINDERZITJEGa als volgt te werk:
❒maak het kinderzitje vast met de speciale onderste metalen ringen B
fig. 112 op de achterkant van de rugleuning van de achterbank (til
scharnier A op om toegang te krijgen tot de ringen).
❒bevestig de bovenste riem (bij het kinderzitje geleverd) aan de
beugel C fig. 113 op de achterkant van de rugleuning.
Een Universeel Isofix-kinderzitje kan naast een conventioneel
kinderzitje worden gemonteerd. Bij Isofix Universeel-kinderzitjes
moeten alle zitjes goedgekeurd zijn volgens de ECE R44-richtlijn
(R44/03 of hoger) “Universeel Isofix".
In het Alfa Romeo Lineaccessori-assortiment is een “Universeel Isofix”
“Duo Plus”-kinderzitje en het speciale "G 0/1 S" zitje beschikbaar.
Zie het bij het kinderzitje geleverde instructieboekje voor meer
informatie over de montage en/of het gebruik.
Monteer het kinderzitje alleen bij stilstaande auto. Het
kinderzitje is op de juiste wijze aan de beugels
bevestigd als de vergrendeling hoorbaar vastklikt. De
instructies voor de montage, de demontage en de plaatsing
moeten in elk geval worden nageleefd. De fabrikant van het
kinderzitje is verplicht deze instructies bij het kinderzitje te
leveren.
fig. 112
A0K0109
fig. 113
A0K0108
135WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

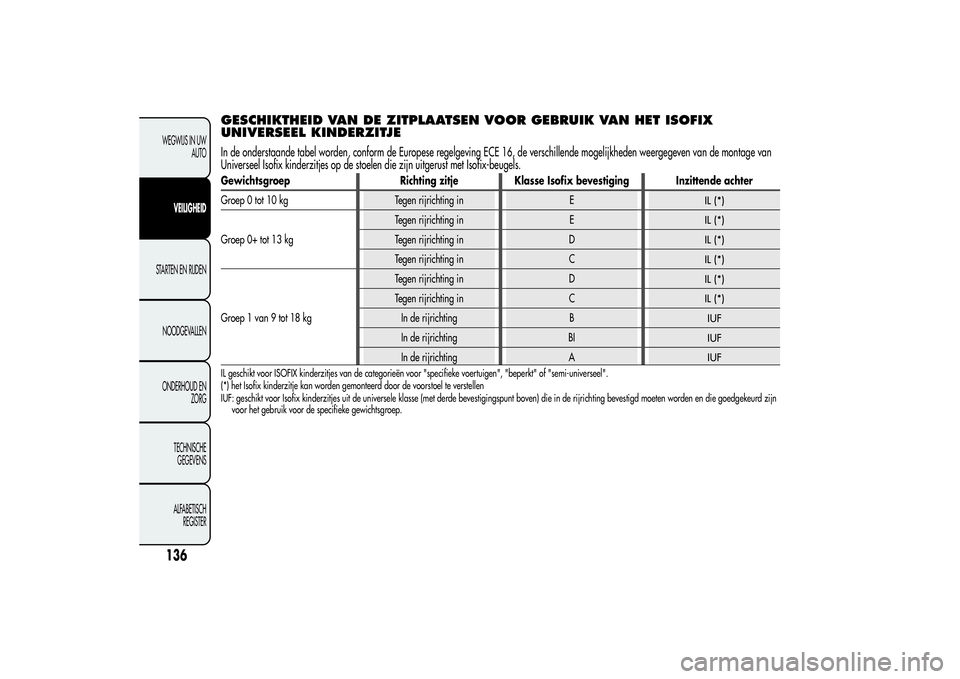

GESCHIKTHEID VAN DE ZITPLAATSEN VOOR GEBRUIK VAN HET ISOFIX
UNIVERSEEL KINDERZITJEIn de onderstaande tabel worden, conform de Europese regelgeving ECE 16, de verschillende mogelijkheden weergegeven van de montage van
Universeel Isofix kinderzitjes op de stoelen die zijn uitgerust met Isofix-beugels.Gewichtsgroep Richting zitje Klasse Isofix bevestiging Inzittende achter
Groep 0 tot 10 kg Tegen rijrichting in E
IL (*)
Groep 0+ tot 13 kgTegen rijrichting in E
IL (*)
Tegen rijrichting in D
IL (*)
Tegen rijrichting in C
IL (*)
Groep 1 van 9 tot 18 kgTegen rijrichting in D
IL (*)
Tegen rijrichting in C
IL (*)
In de rijrichting B
IUF
In de rijrichting BI
IUF
In de rijrichting A
IUF
IL geschikt voor ISOFIX kinderzitjes van de categorieën voor "specifieke voertuigen", "beperkt" of "semi-universeel".
(*) het Isofix kinderzitje kan worden gemonteerd door de voorstoel te verstellen
IUF: geschikt voor Isofix kinderzitjes uit de universele klasse (met derde bevestigingspunt boven) die in de rijrichting bevestigd moeten worden endie goedgekeurd zijn
voor het gebruik voor de specifieke gewichtsgroep.
136WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
