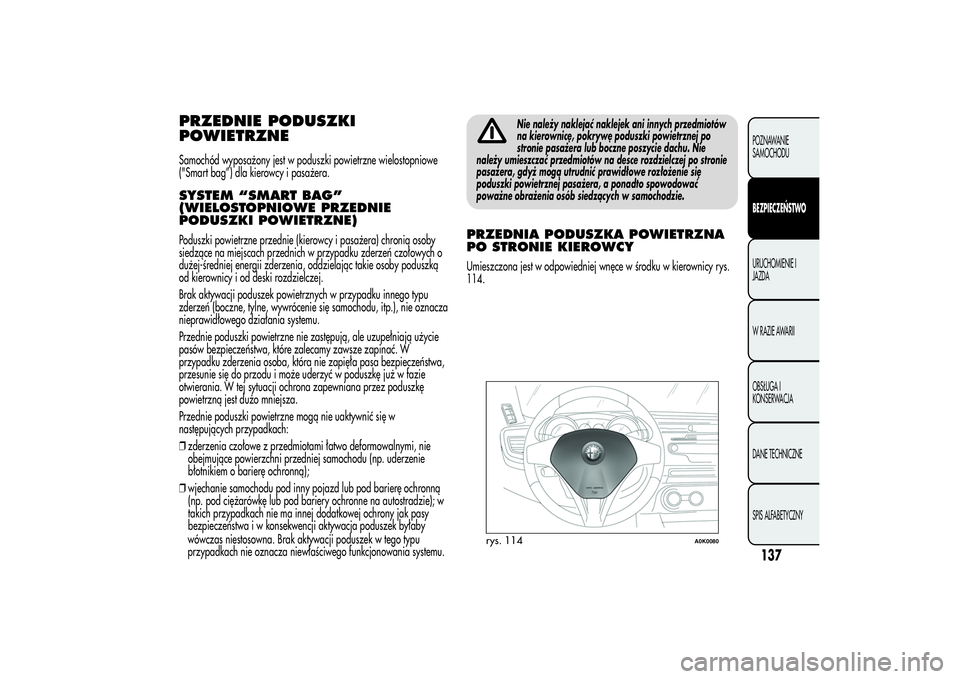

PRZEDNIE PODUSZKI
POWIETRZNESamochód wyposażony jest w poduszki powietrzne wielostopniowe
("Smart bag”) dla kierowcy i pasażera.SYSTEM “SMART BAG”
(WIELOSTOPNIOWE PRZEDNIE
PODUSZKI POWIETRZNE)Poduszki powietrzne przednie (kierowcy i pasażera) chronią osoby
siedzące na miejscach przednich w przypadku zderzeń czołowych o
dużej-średniej energii zderzenia, oddzielając takie osoby poduszką
od kierownicy i od deski rozdzielczej.
Brak aktywacji poduszek powietrznych w przypadku innego typu
zderzeń (boczne, tylne, wywrócenie się samochodu, itp.), nie oznacza
nieprawidłowego działania systemu.
Przednie poduszki powietrzne nie zastępują, ale uzupełniają użycie
pasów bezpieczeństwa, które zalecamy zawsze zapinać. W
przypadku zderzenia osoba, która nie zapięła pasa bezpieczeństwa,
przesunie się do przodu i może uderzyć w poduszkę już w fazie
otwierania. W tej sytuacji ochrona zapewniana przez poduszkę
powietrzną jest dużo mniejsza.
Przednie poduszki powietrzne mogą nie uaktywnić się w
następujących przypadkach:
❒zderzenia czołowe z przedmiotami łatwo deformowalnymi, nie
obejmujące powierzchni przedniej samochodu (np. uderzenie
błotnikiem o barierę ochronną);
❒wjechanie samochodu pod inny pojazd lub pod barierę ochronną
(np. pod ciężarówkę lub pod bariery ochronne na autostradzie); w
takich przypadkach nie ma innej dodatkowej ochrony jak pasy
bezpieczeństwaiwkonsekwencji aktywacja poduszek byłaby
wówczas niestosowna. Brak aktywacji poduszek w tego typu
przypadkach nie oznacza niewłaściwego funkcjonowania systemu.
Nie należy naklejać naklejek ani innych przedmiotów
na kierownicę, pokrywę poduszki powietrznej po
stronie pasażera lub boczne poszycie dachu. Nie
należy umieszczać przedmiotów na desce rozdzielczej po stronie
pasażera, gdyż mogą utrudnić prawidłowe rozłożenie się
poduszki powietrznej pasażera, a ponadto spowodować
poważne obrażenia osób siedzących w samochodzie.
PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE KIEROWCYUmieszczona jest w odpowiedniej wnęce w środku w kierownicy rys.
114.
rys. 114
A0K0080
137POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Kierowca powinien zawsze trzymać rękoma
kierownicę tak, aby w przypadku interwencji
poduszki powietrznej, ta mogła napełnić się bez
przeszkód. Nie powinno się jechać z głową pochyloną do
przodu, ale oprzeć plecy o oparcie w pozycji zapewniającej
dobre przyleganie do oparcia.

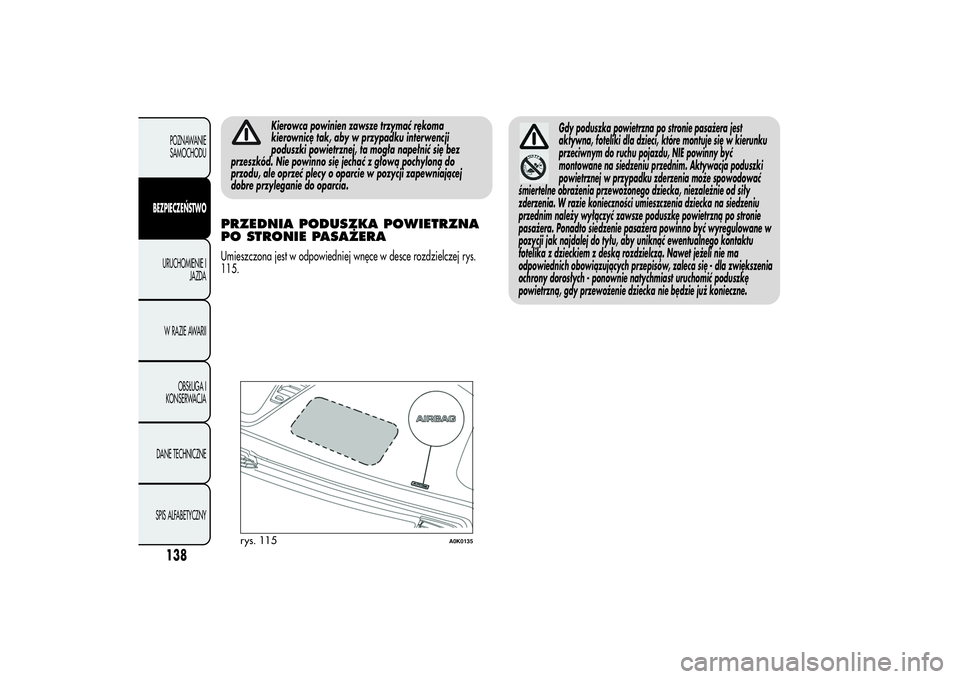

PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE PASAŻERAUmieszczona jest w odpowiedniej wnęce w desce rozdzielczej rys.
115.
Gdy poduszka powietrzna po stronie pasażera jest
aktywna, foteliki dla dzieci, które montuje się w kierunku
przeciwnym do ruchu pojazdu, NIE powinny być
montowane na siedzeniu przednim. Aktywacja poduszki
powietrznej w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego dziecka, niezależnie od siły
zderzenia. W razie konieczności umieszczenia dziecka na siedzeniu
przednim należy wyłączyć zawsze poduszkę powietrzną po stronie
pasażera. Ponadto siedzenie pasażera powinno być wyregulowane w
pozycji jak najdalej do tyłu, aby uniknąć ewentualnego kontaktu
fotelika z dzieckiem z deską rozdzielczą. Nawet jeżeli nie ma
odpowiednich obowiązujących przepisów, zaleca się - dla zwiększenia
ochrony dorosłych - ponownie natychmiast uruchomić poduszkę
powietrzną, gdy przewożenie dziecka nie będzie już konieczne.
rys. 115
A0K0135
138POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

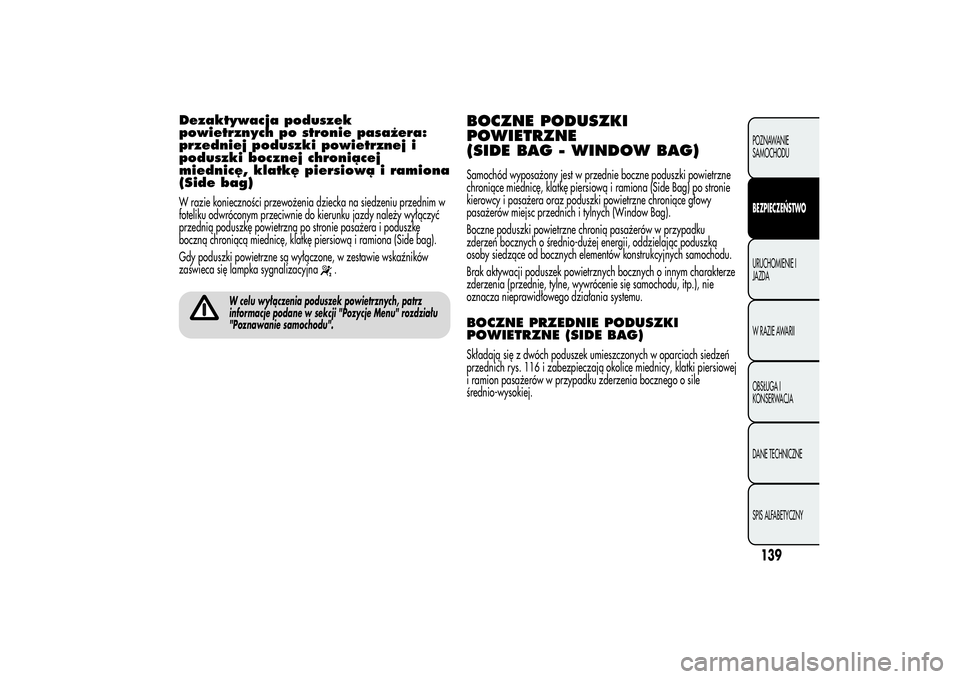

Dezaktywacja poduszek
powietrznych po stronie pasażera:
przedniej poduszki powietrznej i
poduszki bocznej chroniącej
miednicę, klatkę piersiową i ramiona
(Side bag)W razie konieczności przewożenia dziecka na siedzeniu przednim w
foteliku odwróconym przeciwnie do kierunku jazdy należy wyłączyć
przednią poduszkę powietrzną po stronie pasażera i poduszkę
boczną chroniącą miednicę, klatkę piersiową i ramiona (Side bag).
Gdy poduszki powietrzne są wyłączone, w zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
W celu wyłączenia poduszek powietrznych, patrz
informacje podane w sekcji "Pozycje Menu" rozdziału
"Poznawanie samochodu".
BOCZNE PODUSZKI
POWIETRZNE
(SIDE BAG - WINDOW BAG)Samochód wyposażony jest w przednie boczne poduszki powietrzne
chroniące miednicę, klatkę piersiową i ramiona (Side Bag) po stronie
kierowcy i pasażera oraz poduszki powietrzne chroniące głowy
pasażerów miejsc przednich i tylnych (Window Bag).
Boczne poduszki powietrzne chronią pasażerów w przypadku
zderzeń bocznych o średnio-dużej energii, oddzielając poduszką
osoby siedzące od bocznych elementów konstrukcyjnych samochodu.
Brak aktywacji poduszek powietrznych bocznych o innym charakterze
zderzenia (przednie, tylne, wywrócenie się samochodu, itp.), nie
oznacza nieprawidłowego działania systemu.BOCZNE PRZEDNIE PODUSZKI
POWIETRZNE (SIDE BAG)Składają się z dwóch poduszek umieszczonych w oparciach siedzeń
przednich rys. 116 i zabezpieczają okolice miednicy, klatki piersiowej
i ramion pasażerów w przypadku zderzenia bocznego o sile
średnio-wysokiej.
139POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

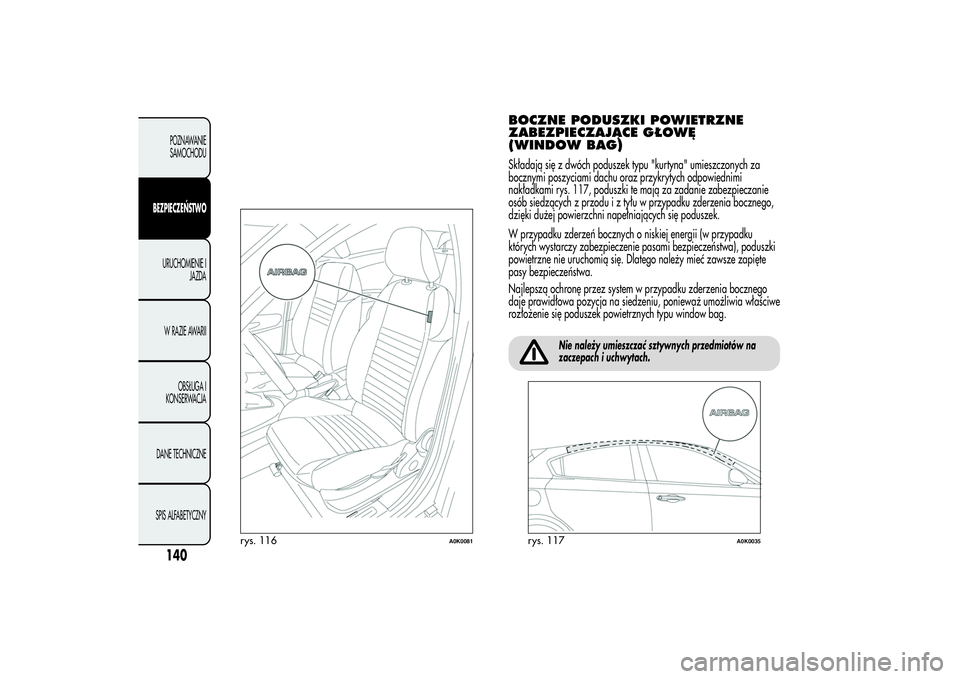

BOCZNE PODUSZKI POWIETRZNE
ZABEZPIECZAJĄCE GŁOWĘ
(WINDOW BAG)Składają się z dwóch poduszek typu "kurtyna" umieszczonych za
bocznymi poszyciami dachu oraz przykrytych odpowiednimi
nakładkami rys. 117, poduszki te mają za zadanie zabezpieczanie
osób siedzących z przodu i z tyłu w przypadku zderzenia bocznego,
dzięki dużej powierzchni napełniających się poduszek.
W przypadku zderzeń bocznych o niskiej energii (w przypadku
których wystarczy zabezpieczenie pasami bezpieczeństwa), poduszki
powietrzne nie uruchomią się. Dlatego należy mieć zawsze zapięte
pasy bezpieczeństwa.
Najlepszą ochronę przez system w przypadku zderzenia bocznego
daje prawidłowa pozycja na siedzeniu, ponieważ umożliwia właściwe
rozłożenie się poduszek powietrznych typu window bag.
Nie należy umieszczać sztywnych przedmiotów na
zaczepach i uchwytach.
rys. 116
A0K0081
rys. 117
A0K0035
140POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

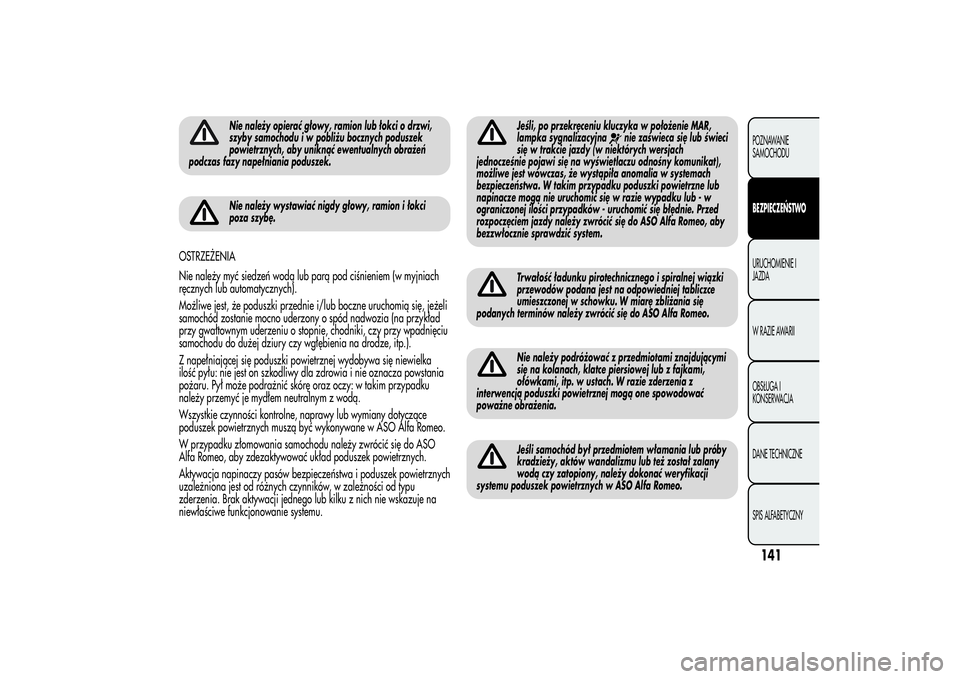

Nie należy opierać głowy, ramion lub łokci o drzwi,
szyby samochodu i w pobliżu bocznych poduszek
powietrznych, aby uniknąć ewentualnych obrażeń
podczas fazy napełniania poduszek.Nie należy wystawiać nigdy głowy, ramion i łokci
poza szybę.
OSTRZEŻENIA
Nie należy myć siedzeń wodą lub parą pod ciśnieniem (w myjniach
ręcznych lub automatycznych).
Możliwe jest, że poduszki przednie i/lub boczne uruchomią się, jeżeli
samochód zostanie mocno uderzony o spód nadwozia (na przykład
przy gwałtownym uderzeniu o stopnie, chodniki, czy przy wpadnięciu
samochodu do dużej dziury czy wgłębienia na drodze, itp.).
Z napełniającej się poduszki powietrznej wydobywa się niewielka
ilość pyłu: nie jest on szkodliwy dla zdrowia i nie oznacza powstania
pożaru. Pył może podrażnić skórę oraz oczy: w takim przypadku
należy przemyć je mydłem neutralnym z wodą.
Wszystkie czynności kontrolne, naprawy lub wymiany dotyczące
poduszek powietrznych muszą być wykonywane w ASO Alfa Romeo.
W przypadku złomowania samochodu należy zwrócić się do ASO
Alfa Romeo, aby zdezaktywować układ poduszek powietrznych.
Aktywacja napinaczy pasów bezpieczeństwa i poduszek powietrznych
uzależniona jest od różnych czynników, w zależności od typu
zderzenia. Brak aktywacji jednego lub kilku z nich nie wskazuje na
niewłaściwe funkcjonowanie systemu.
Jeśli, po przekręceniu kluczyka w położenie MAR,
lampka sygnalizacyjna
nie zaświeca się lub świeci
się w trakcie jazdy (w niektórych wersjach
jednocześnie pojawi się na wyświetlaczu odnośny komunikat),
możliwe jest wówczas, że wystąpiła anomalia w systemach
bezpieczeństwa. W takim przypadku poduszki powietrzne lub
napinacze mogą nie uruchomić się w razie wypadku lub - w
ograniczonej ilości przypadków - uruchomić się błędnie. Przed
rozpoczęciem jazdy należy zwrócić się do ASO Alfa Romeo, aby
bezzwłocznie sprawdzić system.
Trwałość ładunku pirotechnicznego i spiralnej wiązki
przewodów podana jest na odpowiedniej tabliczce
umieszczonej w schowku. W miarę zbliżania się
podanych terminów należy zwrócić się do ASO Alfa Romeo.Nie należy podróżować z przedmiotami znajdującymi
się na kolanach, klatce piersiowej lub z fajkami,
ołówkami, itp. w ustach. W razie zderzenia z
interwencją poduszki powietrznej mogą one spowodować
poważne obrażenia.Jeśli samochód był przedmiotem włamania lub próby
kradzieży, aktów wandalizmu lub też został zalany
wodą czy zatopiony, należy dokonać weryfikacji
systemu poduszek powietrznych w ASO Alfa Romeo.
141POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

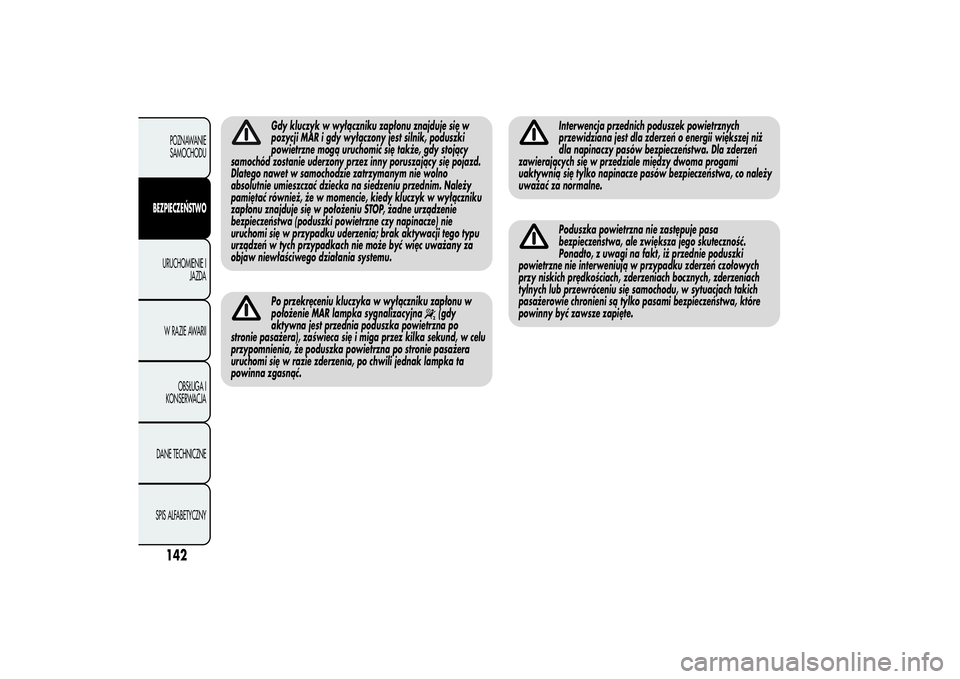

Gdy kluczyk w wyłączniku zapłonu znajduje się w
pozycji MAR i gdy wyłączony jest silnik, poduszki
powietrzne mogą uruchomić się także, gdy stojący
samochód zostanie uderzony przez inny poruszający się pojazd.
Dlatego nawet w samochodzie zatrzymanym nie wolno
absolutnie umieszczać dziecka na siedzeniu przednim. Należy
pamiętać również, że w momencie, kiedy kluczyk w wyłączniku
zapłonu znajduje się w położeniu STOP, żadne urządzenie
bezpieczeństwa (poduszki powietrzne czy napinacze) nie
uruchomi się w przypadku uderzenia; brak aktywacji tego typu
urządzeń w tych przypadkach nie może być więc uważany za
objaw niewłaściwego działania systemu.Po przekręceniu kluczyka w wyłączniku zapłonu w
położenie MAR lampka sygnalizacyjna
(gdy
aktywna jest przednia poduszka powietrzna po
stronie pasażera), zaświeca się i miga przez kilka sekund, w celu
przypomnienia, że poduszka powietrzna po stronie pasażera
uruchomi się w razie zderzenia, po chwili jednak lampka ta
powinna zgasnąć.
Interwencja przednich poduszek powietrznych
przewidziana jest dla zderzeń o energii większej niż
dla napinaczy pasów bezpieczeństwa. Dla zderzeń
zawierających się w przedziale między dwoma progami
uaktywnią się tylko napinacze pasów bezpieczeństwa, co należy
uważać za normalne.Poduszka powietrzna nie zastępuje pasa
bezpieczeństwa, ale zwiększa jego skuteczność.
Ponadto, z uwagi na fakt, iż przednie poduszki
powietrzne nie interweniują w przypadku zderzeń czołowych
przy niskich prędkościach, zderzeniach bocznych, zderzeniach
tylnych lub przewróceniu się samochodu, w sytuacjach takich
pasażerowie chronieni są tylko pasami bezpieczeństwa, które
powinny być zawsze zapięte.
142POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

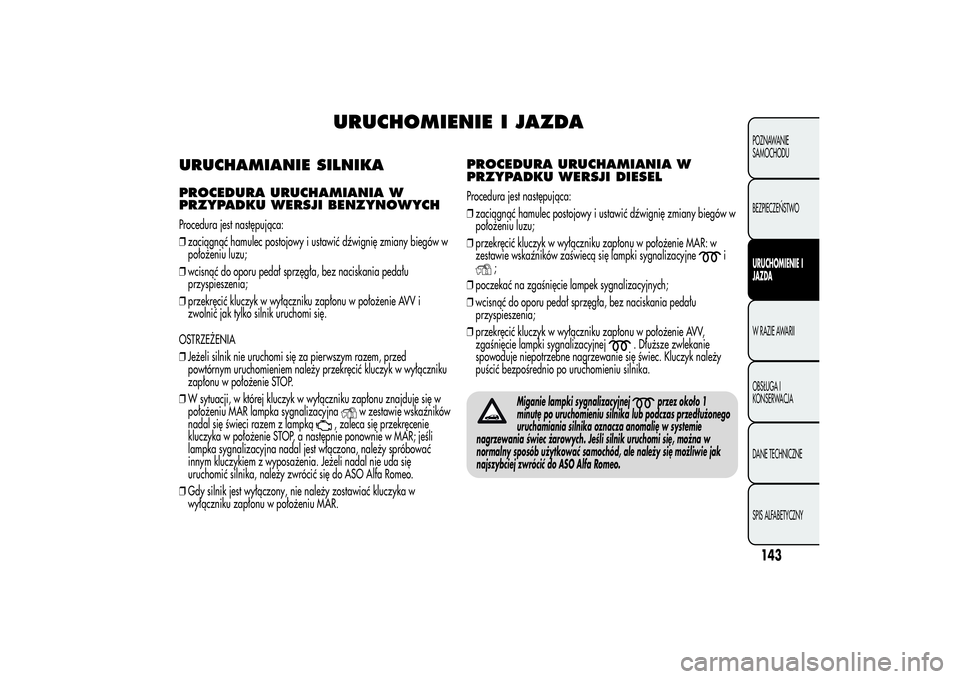

URUCHOMIENIE I JAZDA
URUCHAMIANIE SILNIKAPROCEDURA URUCHAMIANIA W
PRZYPADKU WERSJI BENZYNOWYCHProcedura jest następująca:
❒zaciągnąć hamulec postojowy i ustawić dźwignię zmiany biegów w
położeniu luzu;
❒wcisnąć do oporu pedał sprzęgła, bez naciskania pedału
przyspieszenia;
❒przekręcić kluczyk w wyłączniku zapłonu w położenie AVV i
zwolnić jak tylko silnik uruchomi się.
OSTRZEŻENIA
❒Jeżeli silnik nie uruchomi się za pierwszym razem, przed
powtórnym uruchomieniem należy przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP.
❒W sytuacji, w której kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR lampka sygnalizacyjna
w zestawie wskaźników
nadal się świeci razem z lampką
, zaleca się przekręcenie
kluczyka w położenie STOP, a następnie ponownie w MAR; jeśli
lampka sygnalizacyjna nadal jest włączona, należy spróbować
innym kluczykiem z wyposażenia. Jeżeli nadal nie uda się
uruchomić silnika, należy zwrócić się do ASO Alfa Romeo.
❒Gdy silnik jest wyłączony, nie należy zostawiać kluczyka w
wyłączniku zapłonu w położeniu MAR.
PROCEDURA URUCHAMIANIA W
PRZYPADKU WERSJI DIESELProcedura jest następująca:
❒zaciągnąć hamulec postojowy i ustawić dźwignię zmiany biegów w
położeniu luzu;
❒przekręcić kluczyk w wyłączniku zapłonu w położenie MAR: w
zestawie wskaźników zaświecą się lampki sygnalizacyjne
i
;
❒poczekać na zgaśnięcie lampek sygnalizacyjnych;
❒wcisnąć do oporu pedał sprzęgła, bez naciskania pedału
przyspieszenia;
❒przekręcić kluczyk w wyłączniku zapłonu w położenie AVV,
zgaśnięcie lampki sygnalizacyjnej
. Dłuższe zwlekanie
spowoduje niepotrzebne nagrzewanie się świec. Kluczyk należy
puścić bezpośrednio po uruchomieniu silnika.
Miganie lampki sygnalizacyjnej
przez około 1
minutę po uruchomieniu silnika lub podczas przedłużonego
uruchamiania silnika oznacza anomalię w systemie
nagrzewania świec żarowych. Jeśli silnik uruchomi się, można w
normalny sposób użytkować samochód, ale należy się możliwie jak
najszybciej zwrócić do ASO Alfa Romeo.
143POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDAW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

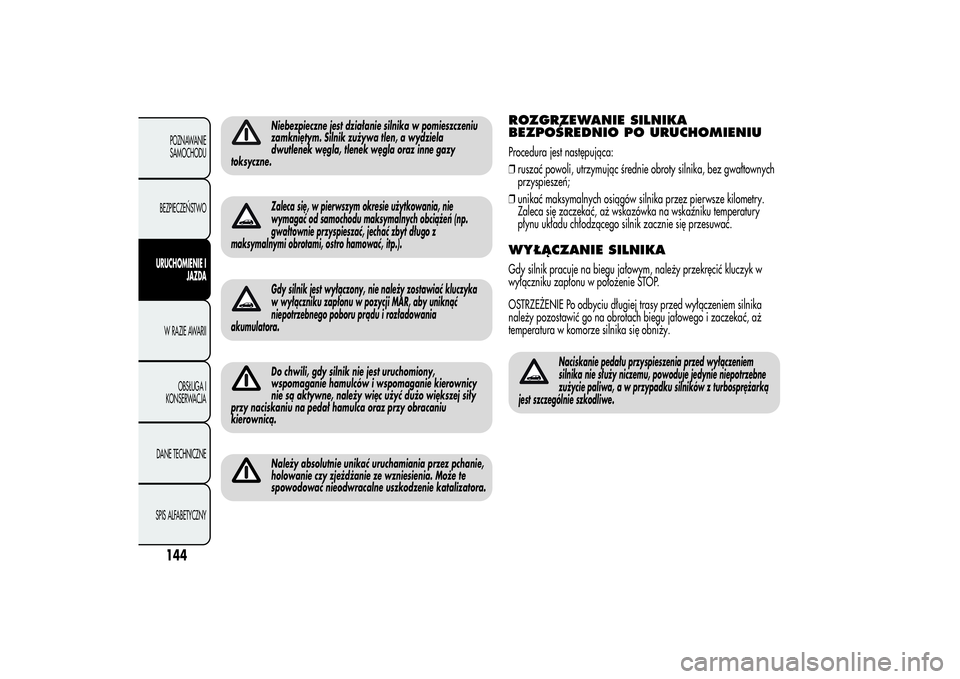

Niebezpieczne jest działanie silnika w pomieszczeniu
zamkniętym. Silnik zużywa tlen, a wydziela
dwutlenek węgla, tlenek węgla oraz inne gazy
toksyczne.Zaleca się, w pierwszym okresie użytkowania, nie
wymagać od samochodu maksymalnych obciążeń (np.
gwałtownie przyspieszać, jechać zbyt długo z
maksymalnymi obrotami, ostro hamować, itp.).Gdy silnik jest wyłączony, nie należy zostawiać kluczyka
w wyłączniku zapłonu w pozycji MAR, aby uniknąć
niepotrzebnego poboru prądu i rozładowania
akumulatora.Do chwili, gdy silnik nie jest uruchomiony,
wspomaganie hamulców i wspomaganie kierownicy
nie są aktywne, należy więc użyć dużo większej siły
przy naciskaniu na pedał hamulca oraz przy obracaniu
kierownicą.Należy absolutnie unikać uruchamiania przez pchanie,
holowanie czy zjeżdżanie ze wzniesienia. Może te
spowodować nieodwracalne uszkodzenie katalizatora.
ROZGRZEWANIE SILNIKA
BEZPOŚREDNIO PO URUCHOMIENIUProcedura jest następująca:
❒ruszać powoli, utrzymując średnie obroty silnika, bez gwałtownych
przyspieszeń;
❒unikać maksymalnych osiągów silnika przez pierwsze kilometry.
Zaleca się zaczekać, aż wskazówka na wskaźniku temperatury
płynu układu chłodzącego silnik zacznie się przesuwać.WYŁĄCZANIE SILNIKAGdy silnik pracuje na biegu jałowym, należy przekręcić kluczyk w
wyłączniku zapłonu w położenie STOP.
OSTRZEŻENIE Po odbyciu długiej trasy przed wyłączeniem silnika
należy pozostawić go na obrotach biegu jałowego i zaczekać, aż
temperatura w komorze silnika się obniży.
Naciskanie pedału przyspieszenia przed wyłączeniem
silnika nie służy niczemu, powoduje jedynie niepotrzebne
zużycie paliwa, a w przypadku silników z turbosprężarką
jest szczególnie szkodliwe.
144POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

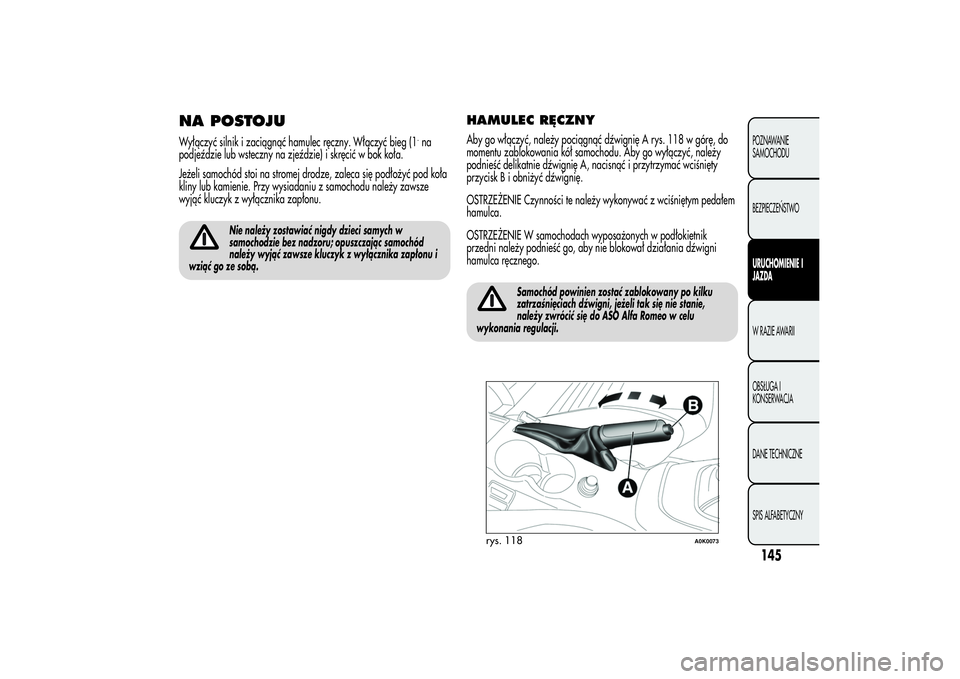

NA POSTOJUWyłączyć silnik i zaciągnąć hamulec ręczny. Włączyć bieg (1
.na
podjeździe lub wsteczny na zjeździe) i skręcić w bok koła.
Jeżeli samochód stoi na stromej drodze, zaleca się podłożyć pod koła
kliny lub kamienie. Przy wysiadaniu z samochodu należy zawsze
wyjąć kluczyk z wyłącznika zapłonu.
Nie należy zostawiać nigdy dzieci samych w
samochodzie bez nadzoru; opuszczając samochód
należy wyjąć zawsze kluczyk z wyłącznika zapłonu i
wziąć go ze sobą.
HAMULEC RĘCZNYAby go włączyć, należy pociągnąć dźwignię A rys. 118 w górę, do
momentu zablokowania kół samochodu. Aby go wyłączyć, należy
podnieść delikatnie dźwignię A, nacisnąć i przytrzymać wciśnięty
przycisk B i obniżyć dźwignię.
OSTRZEŻENIE Czynności te należy wykonywać z wciśniętym pedałem
hamulca.
OSTRZEŻENIE W samochodach wyposażonych w podłokietnik
przedni należy podnieść go, aby nie blokował działania dźwigni
hamulca ręcznego.
Samochód powinien zostać zablokowany po kilku
zatrzaśnięciach dźwigni, jeżeli tak się nie stanie,
należy zwrócić się do ASO Alfa Romeo w celu
wykonania regulacji.
rys. 118
A0K0073
145POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDAW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

UŻYWANIE SKRZYNI BIEGÓWW celu włączenia danego biegu, należy wcisnąć do oporu pedał
sprzęgła i przesunąć dźwignię zmiany biegów w jedno z
wymaganych położeń (schemat włączenia biegu znajduje się na
uchwycie dźwigni rys. 119).
Aby włączyć 6
.bieg, należy pchnąć dźwignię w prawą stronę celem
uniknięcia włączenia błędnie 4. biegu. Analogicznie należy
postępować przechodząc z 6
.na 5
.bieg.
Aby włączyć bieg wsteczny (R) z położeniu luzu, należy podnieść
pierścień A rys. 119 i jednocześnie przesunąć dźwignię w lewo,
a następnie w przód.
OSTRZEŻENIE Bieg wsteczny można włączyć tylko w samochodzie,
który stoi.
Aby poprawnie zmienić bieg, należy wcisnąć do oporu
pedał sprzęgła. W związku z tym na podłodze pod
zestawem pedałów nie mogą znajdować się żadne
przeszkody: należy upewnić się, czy ewentualne dywaniki są
dobrze rozciągnięte i nie przeszkadzają przy naciskaniu na
pedały.Nie należy prowadzić samochodu z ręką opartą na
dźwigni zmiany biegów, ponieważ nawet lekki nacisk przy
długiej jeździe może spowodować zużycie wewnętrznych
elementów skrzyni biegów.
rys. 119
A0K0082
146POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
