Alfa Romeo Giulietta 2013 Instrukcja obsługi (in Polish)

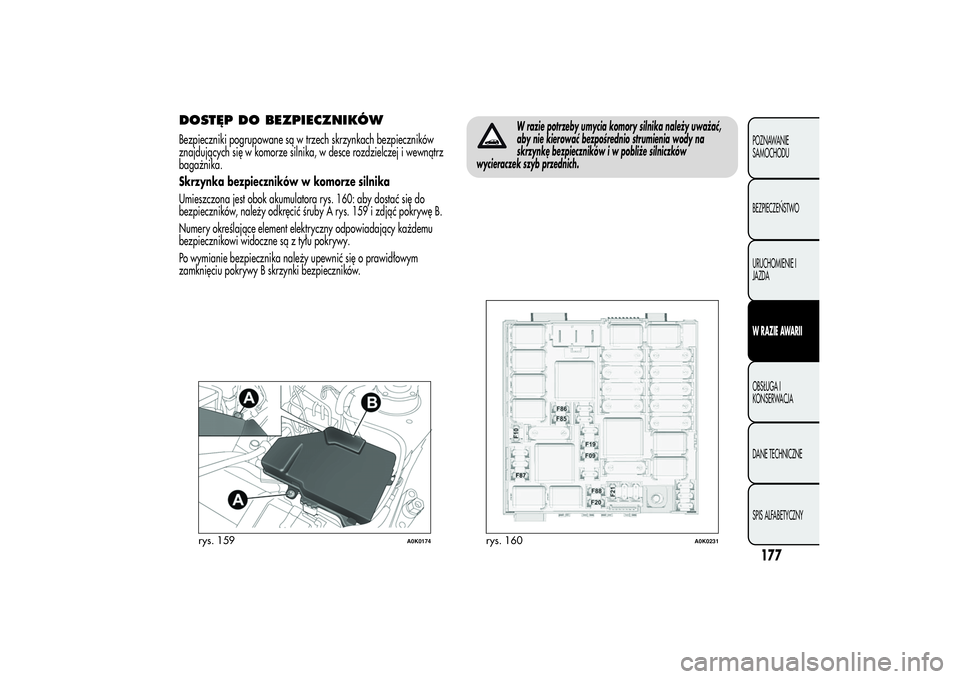

DOSTĘP DO BEZPIECZNIKÓWBezpieczniki pogrupowane są w trzech skrzynkach bezpieczników
znajdujących się w komorze silnika, w desce rozdzielczej i wewnątrz
bagażnika.
Skrzynka bezpieczników w komorze silnika
Umieszczona jest obok akumulatora rys. 160: aby dostać się do
bezpieczników, należy odkręcić śruby A rys. 159 i zdjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika należy upewnić się o prawidłowym
zamknięciu pokrywy B skrzynki bezpieczników.
W razie potrzeby umycia komory silnika należy uważać,
aby nie kierować bezpośrednio strumienia wody na
skrzynkę bezpieczników i w pobliże silniczków
wycieraczek szyb przednich.
rys. 159
A0K0174
rys. 160
A0K0231
177POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

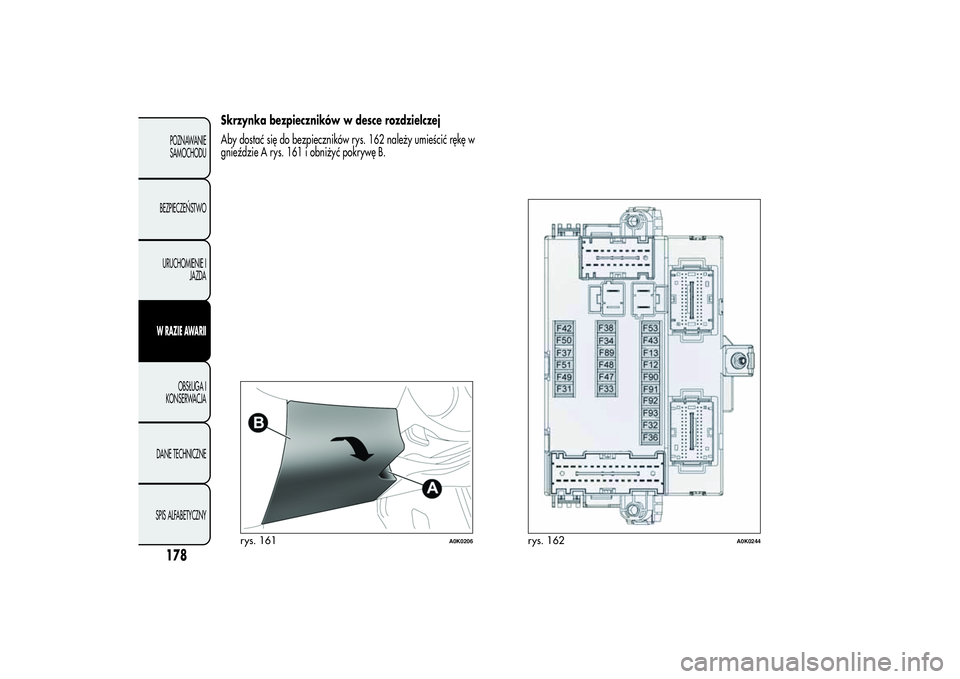

Skrzynka bezpieczników w desce rozdzielczej
Aby dostać się do bezpieczników rys. 162 należy umieścić rękę w
gnieździe A rys. 161 i obniżyć pokrywę B.
rys. 161
A0K0206
rys. 162
A0K0244
178POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

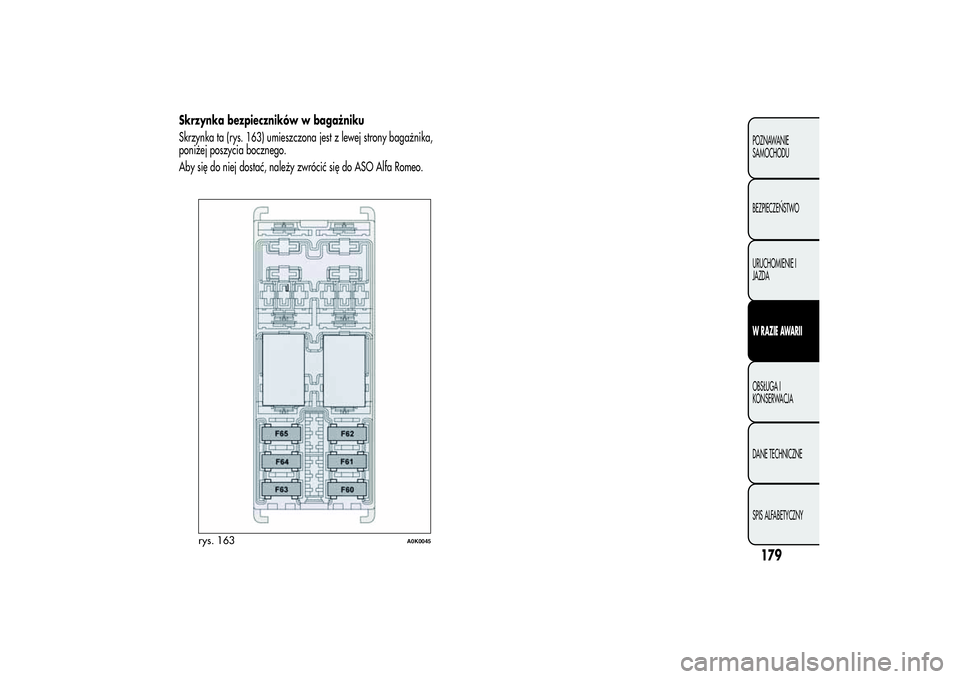

Skrzynka bezpieczników w bagażniku
Skrzynka ta (rys. 163) umieszczona jest z lewej strony bagażnika,
poniżej poszycia bocznego.
Aby się do niej dostać, należy zwrócić się do ASO Alfa Romeo.
rys. 163
A0K0045
179POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

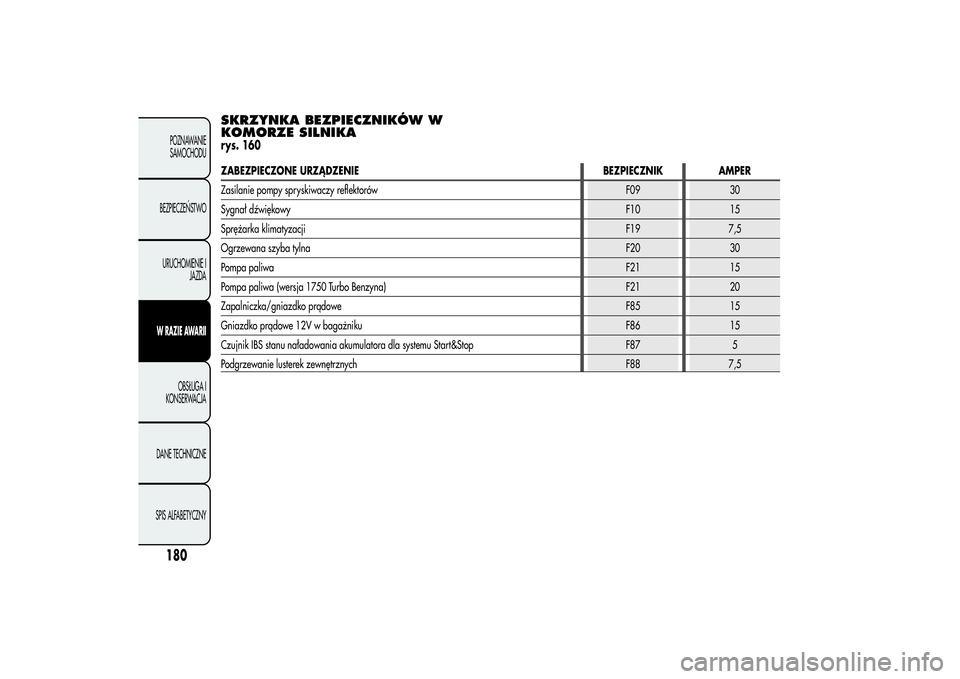

SKRZYNKA BEZPIECZNIKÓW W
KOMORZE SILNIKArys. 160ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Zasilanie pompy spryskiwaczy reflektorów F09 30
Sygnał dźwiękowyF10 15
Sprężarka klimatyzacjiF19 7,5
Ogrzewana szyba tylnaF20 30
Pompa paliwaF21 15
Pompa paliwa (wersja 1750 Turbo Benzyna) F21 20
Zapalniczka/gniazdko prądoweF85 15
Gniazdko prądowe 12V w bagażniku F86 15
Czujnik IBS stanu naładowania akumulatora dla systemu Start&Stop F87 5
Podgrzewanie lusterek zewnętrznych F88 7,5
180POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

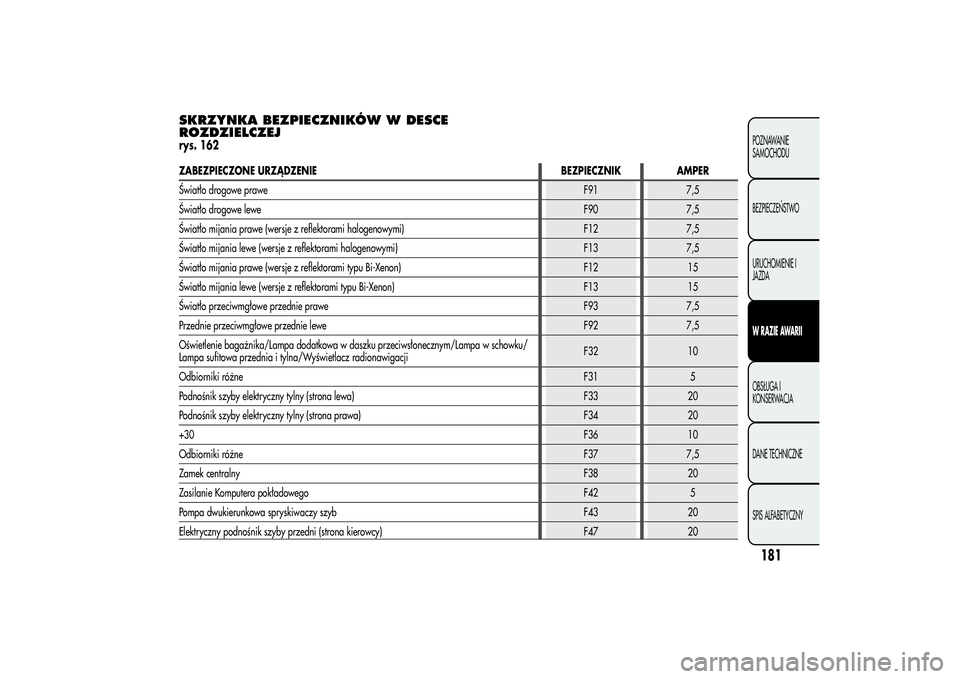

SKRZYNKA BEZPIECZNIKÓW W DESCE
ROZDZIELCZEJrys. 162ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Światło drogowe praweF91 7,5
Światło drogowe leweF90 7,5
Światło mijania prawe (wersje z reflektorami halogenowymi) F12 7,5
Światło mijania lewe (wersje z reflektorami halogenowymi) F13 7,5
Światło mijania prawe (wersje z reflektorami typu Bi-Xenon) F12 15
Światło mijania lewe (wersje z reflektorami typu Bi-Xenon) F13 15
Światło przeciwmgłowe przednie prawe F93 7,5
Przednie przeciwmgłowe przednie lewe F92 7,5
Oświetlenie bagażnika/Lampa dodatkowa w daszku przeciwsłonecznym/Lampa w schowku/
Lampa sufitowa przednia i tylna/Wyświetlacz radionawigacjiF32 10
Odbiorniki różneF31 5
Podnośnik szyby elektryczny tylny (strona lewa) F33 20
Podnośnik szyby elektryczny tylny (strona prawa) F34 20
+30F36 10
Odbiorniki różneF37 7,5
Zamek centralnyF38 20
Zasilanie Komputera pokładowego F42 5
Pompa dwukierunkowa spryskiwaczy szyb F43 20
Elektryczny podnośnik szyby przedni (strona kierowcy) F47 20
181POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

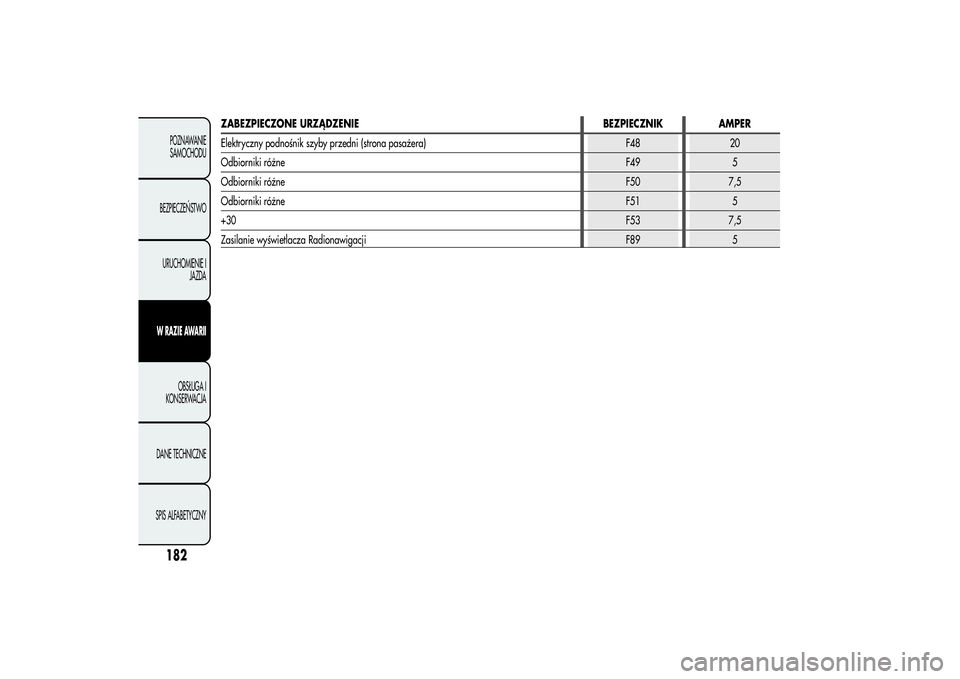

ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Elektryczny podnośnik szyby przedni (strona pasażera) F48 20
Odbiorniki różneF49 5
Odbiorniki różneF50 7,5
Odbiorniki różneF51 5
+30F53 7,5
Zasilanie wyświetlacza Radionawigacji F89 5
182POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

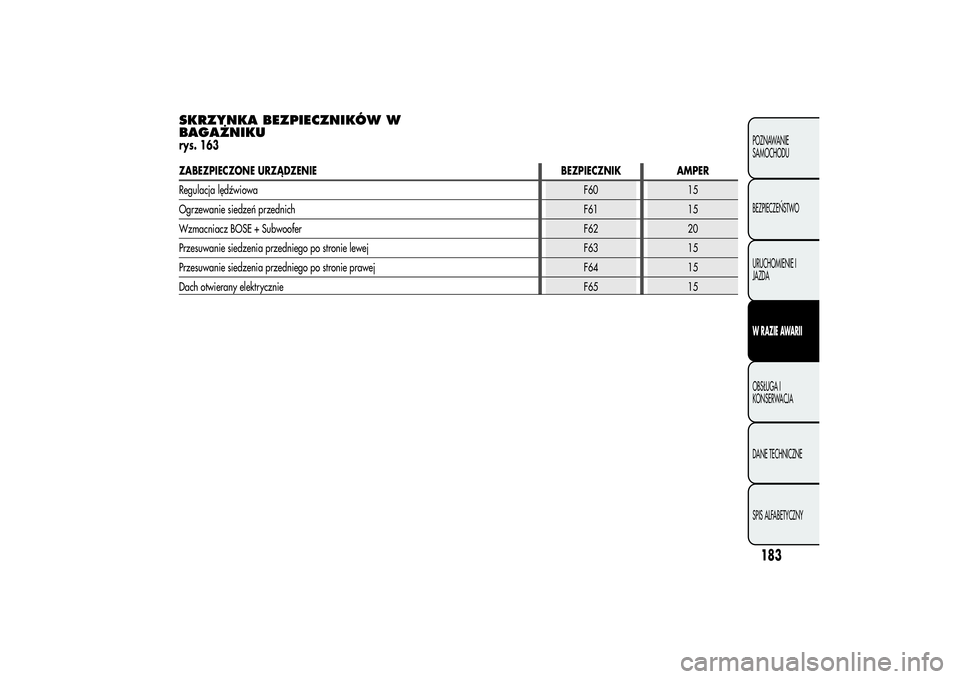

SKRZYNKA BEZPIECZNIKÓW W
BAGAŻNIKUrys. 163ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Regulacja lędźwiowaF60 15
Ogrzewanie siedzeń przednichF61 15
Wzmacniacz BOSE + Subwoofer F62 20
Przesuwanie siedzenia przedniego po stronie lewej F63 15
Przesuwanie siedzenia przedniego po stronie prawej F64 15
Dach otwierany elektrycznieF65 15
183POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

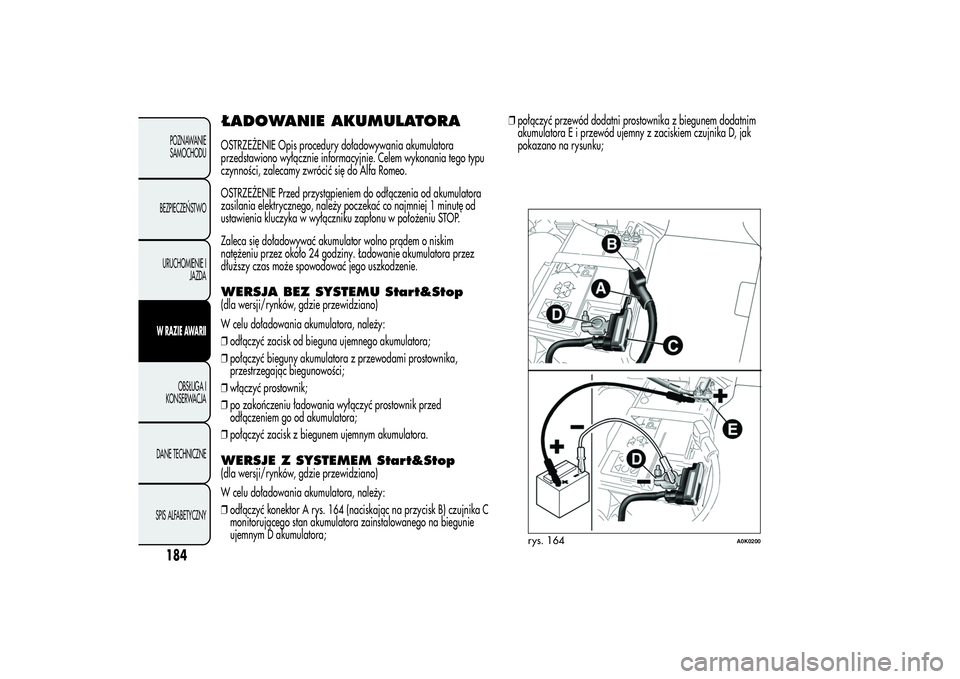

ŁADOWANIE AKUMULATORAOSTRZEŻENIE Opis procedury doładowywania akumulatora
przedstawiono wyłącznie informacyjnie. Celem wykonania tego typu
czynności, zalecamy zwrócić się do Alfa Romeo.
OSTRZEŻENIE Przed przystąpieniem do odłączenia od akumulatora
zasilania elektrycznego, należy poczekać co najmniej 1 minutę od
ustawienia kluczyka w wyłączniku zapłonu w położeniu STOP.
Zaleca się doładowywać akumulator wolno prądem o niskim
natężeniu przez około 24 godziny. Ładowanie akumulatora przez
dłuższy czas może spowodować jego uszkodzenie.WERSJA BEZ SYSTEMU Start&Stop(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora, należy:
❒odłączyć zacisk od bieguna ujemnego akumulatora;
❒połączyć bieguny akumulatora z przewodami prostownika,
przestrzegając biegunowości;
❒włączyć prostownik;
❒po zakończeniu ładowania wyłączyć prostownik przed
odłączeniem go od akumulatora;
❒połączyć zacisk z biegunem ujemnym akumulatora.WERSJE Z SYSTEMEM Start&Stop(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora, należy:
❒odłączyć konektor A rys. 164 (naciskając na przycisk B) czujnika C
monitorującego stan akumulatora zainstalowanego na biegunie
ujemnym D akumulatora;❒połączyć przewód dodatni prostownika z biegunem dodatnim
akumulatora E i przewód ujemny z zaciskiem czujnika D, jak
pokazano na rysunku;
rys. 164
A0K0200
184POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

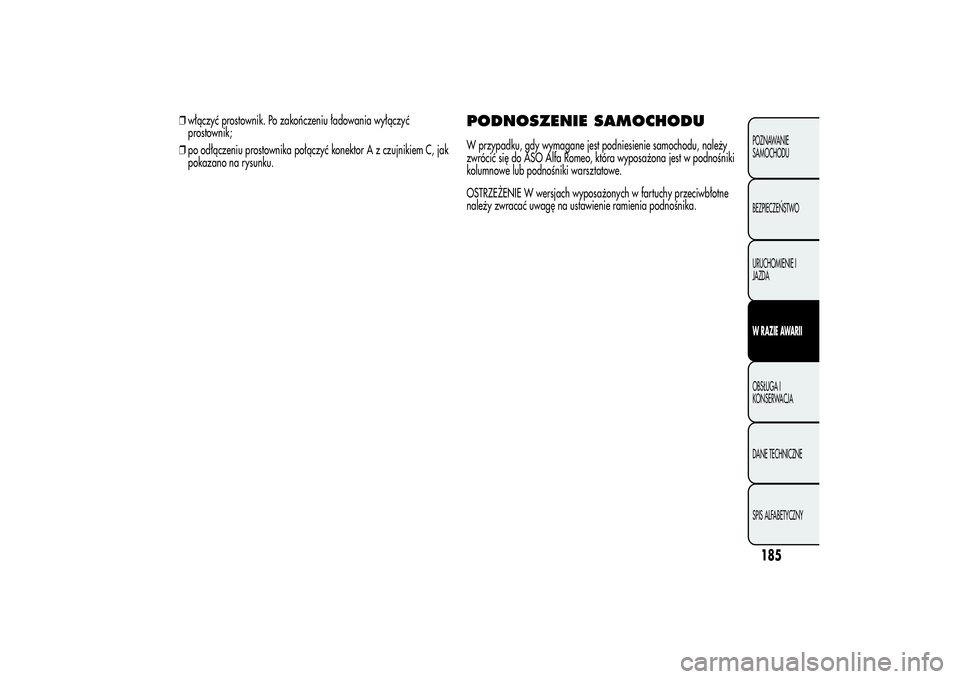

❒włączyć prostownik. Po zakończeniu ładowania wyłączyć
prostownik;
❒po odłączeniu prostownika połączyć konektor A z czujnikiem C, jak
pokazano na rysunku.
PODNOSZENIE SAMOCHODUW przypadku, gdy wymagane jest podniesienie samochodu, należy
zwrócić się do ASO Alfa Romeo, która wyposażona jest w podnośniki
kolumnowe lub podnośniki warsztatowe.
OSTRZEŻENIE W wersjach wyposażonych w fartuchy przeciwbłotne
należy zwracać uwagę na ustawienie ramienia podnośnika.
185POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

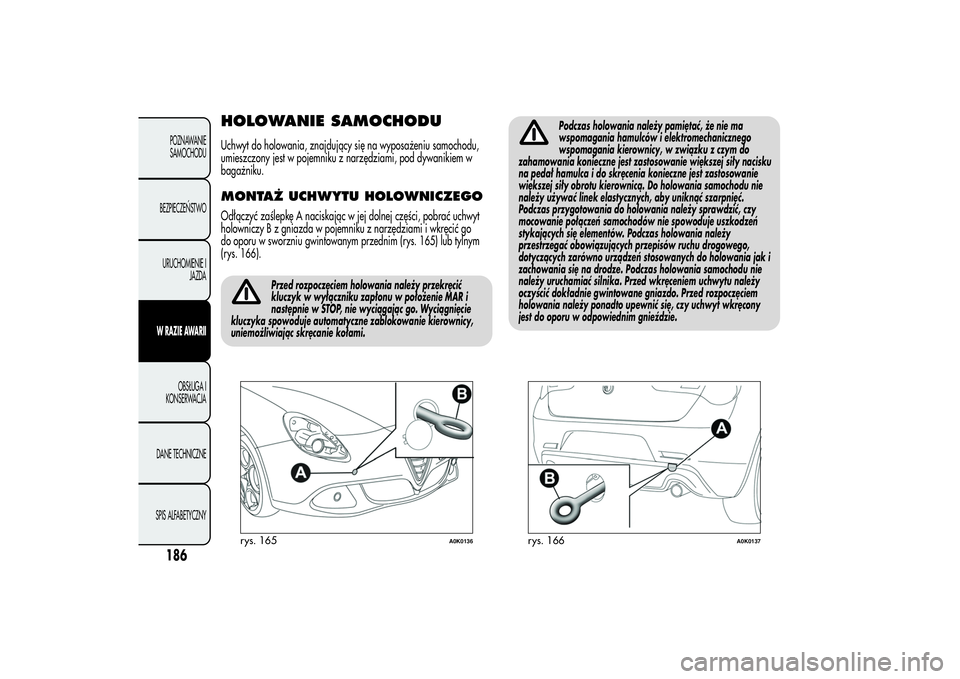

HOLOWANIE SAMOCHODUUchwyt do holowania, znajdujący się na wyposażeniu samochodu,
umieszczony jest w pojemniku z narzędziami, pod dywanikiem w
bagażniku.MONTAŻ UCHWYTU HOLOWNICZEGOOdłączyć zaślepkę A naciskając w jej dolnej części, pobrać uchwyt
holowniczy B z gniazda w pojemniku z narzędziami i wkręcić go
do oporu w sworzniu gwintowanym przednim (rys. 165) lub tylnym
(rys. 166).
Przed rozpoczęciem holowania należy przekręcić
kluczyk w wyłączniku zapłonu w położenie MAR i
następnie w STOP, nie wyciągając go. Wyciągnięcie
kluczyka spowoduje automatyczne zablokowanie kierownicy,
uniemożliwiając skręcanie kołami.
Podczas holowania należy pamiętać, że nie ma
wspomagania hamulców i elektromechanicznego
wspomagania kierownicy, w związku z czym do
zahamowania konieczne jest zastosowanie większej siły nacisku
na pedał hamulca i do skręcenia konieczne jest zastosowanie
większej siły obrotu kierownicą. Do holowania samochodu nie
należy używać linek elastycznych, aby uniknąć szarpnięć.
Podczas przygotowania do holowania należy sprawdzić, czy
mocowanie połączeń samochodów nie spowoduje uszkodzeń
stykających się elementów. Podczas holowania należy
przestrzegać obowiązujących przepisów ruchu drogowego,
dotyczących zarówno urządzeń stosowanych do holowania jak i
zachowania się na drodze. Podczas holowania samochodu nie
należy uruchamiać silnika. Przed wkręceniem uchwytu należy
oczyścić dokładnie gwintowane gniazdo. Przed rozpoczęciem
holowania należy ponadto upewnić się, czy uchwyt wkręcony
jest do oporu w odpowiednim gnieździe.
rys. 165
A0K0136
rys. 166
A0K0137
