Page 171 of 292

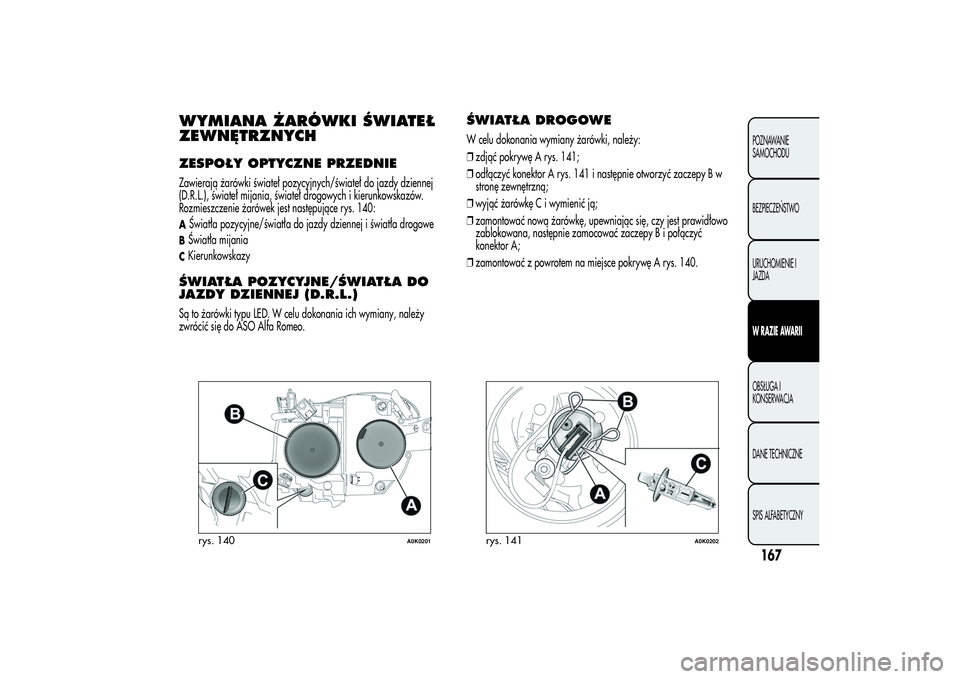

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCHZESPOŁY OPTYCZNE PRZEDNIEZawierają żarówki świateł pozycyjnych/świateł do jazdy dziennej
(D.R.L.), świateł mijania, świateł drogowych i kierunkowskazów.
Rozmieszczenie żarówek jest następujące rys. 140:AŚwiatła pozycyjne/światła do jazdy dziennej i światła drogoweBŚwiatła mijaniaCKierunkowskazyŚWIATŁA POZYCYJNE/ŚWIATŁA DO
JAZDY DZIENNEJ (D.R.L.)Są to żarówki typu LED. W celu dokonania ich wymiany, należy
zwrócić się do ASO Alfa Romeo.
ŚWIATŁA DROGOWEW celu dokonania wymiany żarówki, należy:
❒zdjąć pokrywę A rys. 141;
❒odłączyć konektor A rys. 141 i następnie otworzyć zaczepy B w
stronę zewnętrzną;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować nową żarówkę, upewniając się, czy jest prawidłowo
zablokowana, następnie zamocować zaczepy B i połączyć
konektor A;
❒zamontować z powrotem na miejsce pokrywę A rys. 140.
rys. 140
A0K0201
rys. 141
A0K0202
167POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 172 of 292

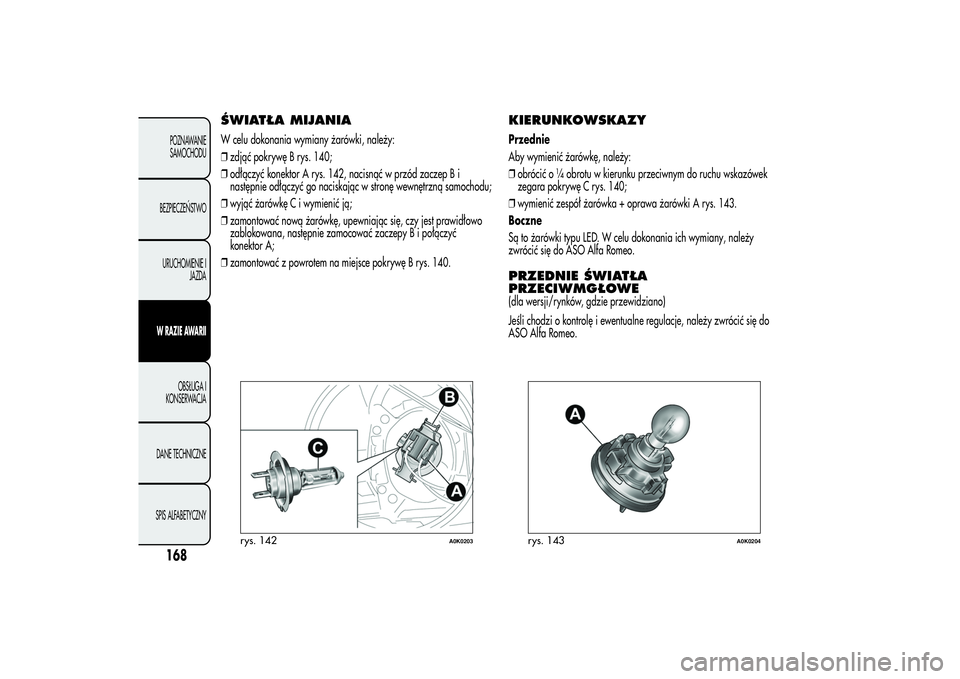

ŚWIATŁA MIJANIAW celu dokonania wymiany żarówki, należy:
❒zdjąć pokrywę B rys. 140;
❒odłączyć konektor A rys. 142, nacisnąć w przód zaczep B i
następnie odłączyć go naciskając w stronę wewnętrzną samochodu;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować nową żarówkę, upewniając się, czy jest prawidłowo
zablokowana, następnie zamocować zaczepy B i połączyć
konektor A;
❒zamontować z powrotem na miejsce pokrywę B rys. 140.
KIERUNKOWSKAZYPrzednie
Aby wymienić żarówkę, należy:
❒obrócić o ¼ obrotu w kierunku przeciwnym do ruchu wskazówek
zegara pokrywę C rys. 140;
❒wymienić zespół żarówka + oprawa żarówki A rys. 143.
Boczne
Są to żarówki typu LED. W celu dokonania ich wymiany, należy
zwrócić się do ASO Alfa Romeo.PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o kontrolę i ewentualne regulacje, należy zwrócić się do
ASO Alfa Romeo.
rys. 142
A0K0203
rys. 143
A0K0204
168POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 173 of 292

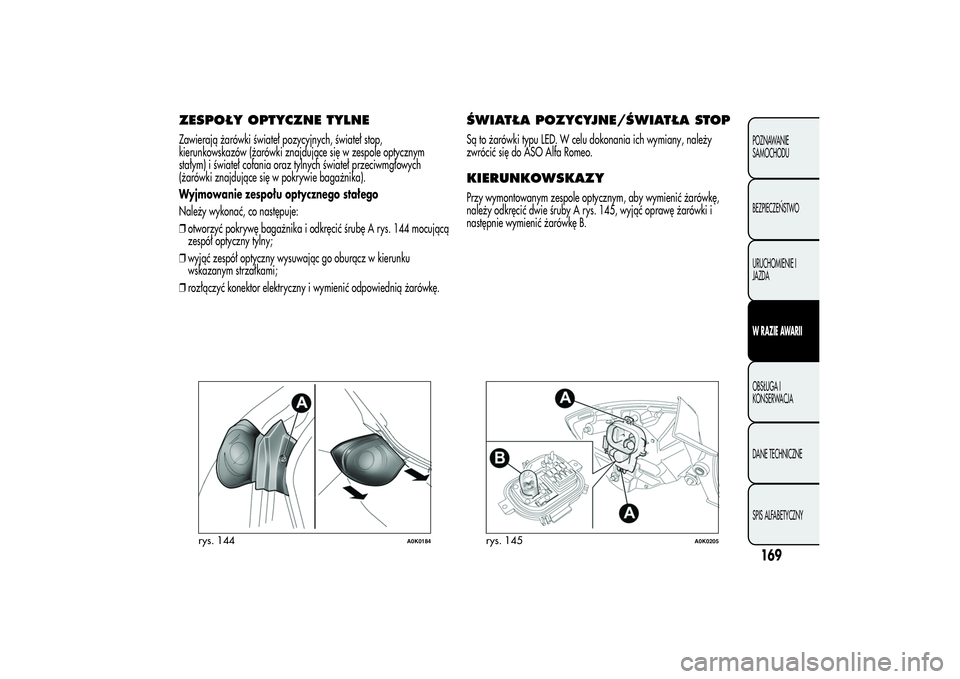

ZESPOŁY OPTYCZNE TYLNEZawierają żarówki świateł pozycyjnych, świateł stop,
kierunkowskazów (żarówki znajdujące się w zespole optycznym
stałym) i świateł cofania oraz tylnych świateł przeciwmgłowych
(żarówki znajdujące się w pokrywie bagażnika).
Wyjmowanie zespołu optycznego stałego
Należy wykonać, co następuje:
❒otworzyć pokrywę bagażnika i odkręcić śrubę A rys. 144 mocującą
zespół optyczny tylny;
❒wyjąć zespół optyczny wysuwając go oburącz w kierunku
wskazanym strzałkami;
❒rozłączyć konektor elektryczny i wymienić odpowiednią żarówkę.
ŚWIATŁA POZYCYJNE/ŚWIATŁA STOPSą to żarówki typu LED. W celu dokonania ich wymiany, należy
zwrócić się do ASO Alfa Romeo.KIERUNKOWSKAZYPrzy wymontowanym zespole optycznym, aby wymienić żarówkę,
należy odkręcić dwie śruby A rys. 145, wyjąć oprawę żarówki i
następnie wymienić żarówkę B.
rys. 144
A0K0184
rys. 145
A0K0205
169POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 174 of 292

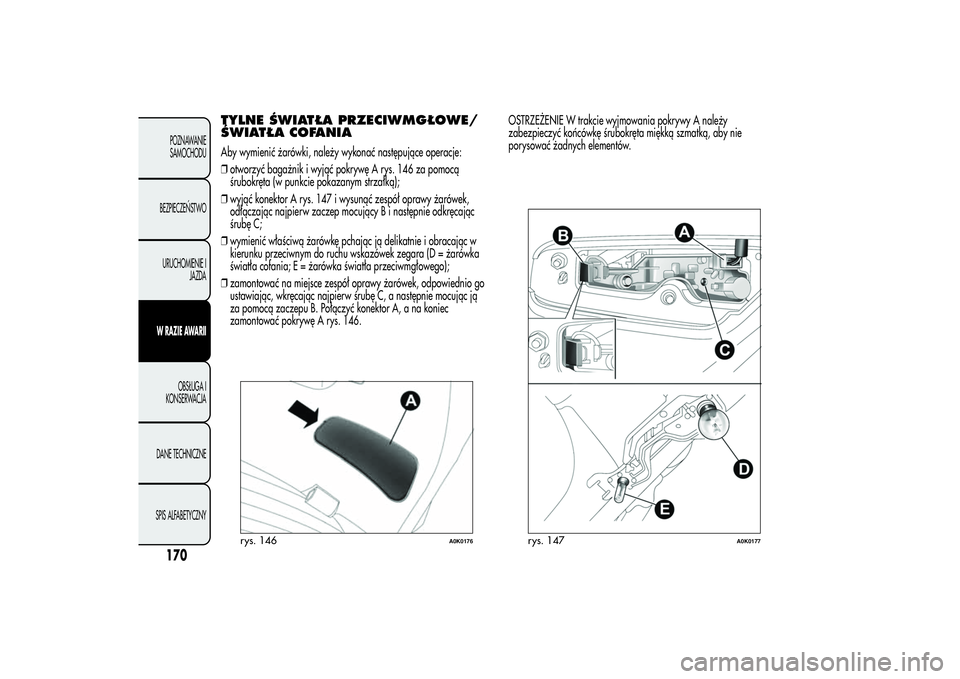

TYLNE ŚWIATŁA PRZECIWMGŁOWE/
ŚWIATŁA COFANIAAby wymienić żarówki, należy wykonać następujące operacje:
❒otworzyć bagażnik i wyjąć pokrywę A rys. 146 za pomocą
śrubokręta (w punkcie pokazanym strzałką);
❒wyjąć konektor A rys. 147 i wysunąć zespół oprawy żarówek,
odłączając najpierw zaczep mocujący B i następnie odkręcając
śrubę C;
❒wymienić właściwą żarówkę pchając ją delikatnie i obracając w
kierunku przeciwnym do ruchu wskazówek zegara (D = żarówka
światła cofania; E = żarówka światła przeciwmgłowego);
❒zamontować na miejsce zespół oprawy żarówek, odpowiednio go
ustawiając, wkręcając najpierw śrubę C, a następnie mocując ją
za pomocą zaczepu B. Połączyć konektor A, a na koniec
zamontować pokrywę A rys. 146.OSTRZEŻENIE W trakcie wyjmowania pokrywy A należy
zabezpieczyć końcówkę śrubokręta miękką szmatką, aby nie
porysować żadnych elementów.
rys. 146
A0K0176
rys. 147
A0K0177
170POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 175 of 292
3.ŚWIATŁA STOP
Są to żarówki typ LED i znajdują się one w spoilerze wbudowanym w
pokrywę bagażnika. W celu dokonania ich wymiany, należy zwrócić
się do ASO Alfa Romeo.
PODŚWIETLENIE TABLICY
REJESTRACYJNEJAby wymienić żarówki, należy wykonać następujące operacje:
❒wyjąć lampy podświetlenia tablicy rejestracyjnej A rys. 148;
❒obrócić w kierunku zgodnym z ruchem wskazówek zegara oprawę
żarówki B rys. 149, wyjąć żarówkę C i wymienić ją;
rys. 148
A0K0147
rys. 149
A0K0146
171POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 176 of 292

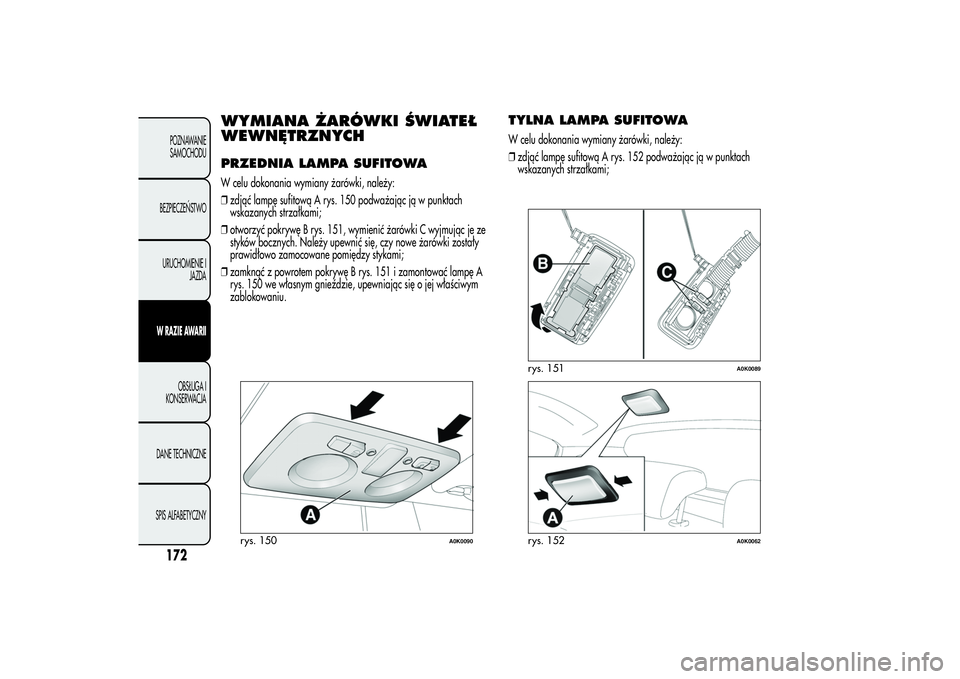

WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCHPRZEDNIA LAMPA SUFITOWAW celu dokonania wymiany żarówki, należy:
❒zdjąć lampę sufitową A rys. 150 podważając ją w punktach
wskazanych strzałkami;
❒otworzyć pokrywę B rys. 151, wymienić żarówki C wyjmując je ze
styków bocznych. Należy upewnić się, czy nowe żarówki zostały
prawidłowo zamocowane pomiędzy stykami;
❒zamknąć z powrotem pokrywę B rys. 151 i zamontować lampę A
rys. 150 we własnym gnieździe, upewniając się o jej właściwym
zablokowaniu.
TYLNA LAMPA SUFITOWAW celu dokonania wymiany żarówki, należy:
❒zdjąć lampę sufitową A rys. 152 podważając ją w punktach
wskazanych strzałkami;
rys. 150
A0K0090
rys. 151
A0K0089
rys. 152
A0K0062
172POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 177 of 292

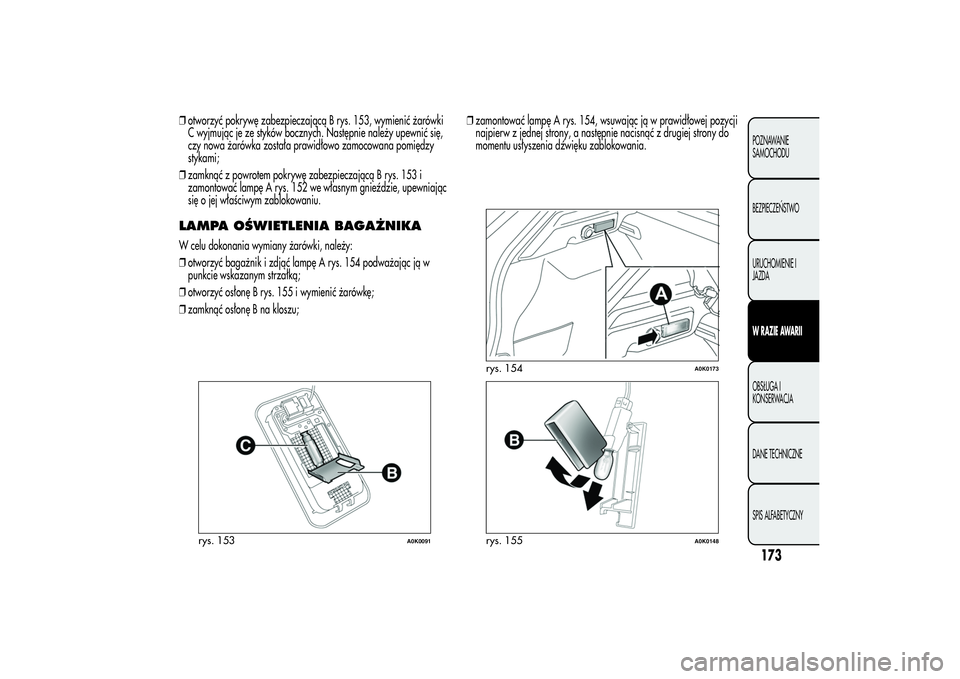

❒otworzyć pokrywę zabezpieczającą B rys. 153, wymienić żarówki
C wyjmując je ze styków bocznych. Następnie należy upewnić się,
czy nowa żarówka została prawidłowo zamocowana pomiędzy
stykami;
❒zamknąć z powrotem pokrywę zabezpieczającą B rys. 153 i
zamontować lampę A rys. 152 we własnym gnieździe, upewniając
się o jej właściwym zablokowaniu.LAMPA OŚWIETLENIA BAGAŻNIKAW celu dokonania wymiany żarówki, należy:
❒otworzyć bagażnik i zdjąć lampę A rys. 154 podważając ją w
punkcie wskazanym strzałką;
❒otworzyć osłonę B rys. 155 i wymienić żarówkę;
❒zamknąć osłonę B na kloszu;❒zamontować lampę A rys. 154, wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, a następnie nacisnąć z drugiej strony do
momentu usłyszenia dźwięku zablokowania.
rys. 153
A0K0091
rys. 154
A0K0173
rys. 155
A0K0148
173POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 178 of 292

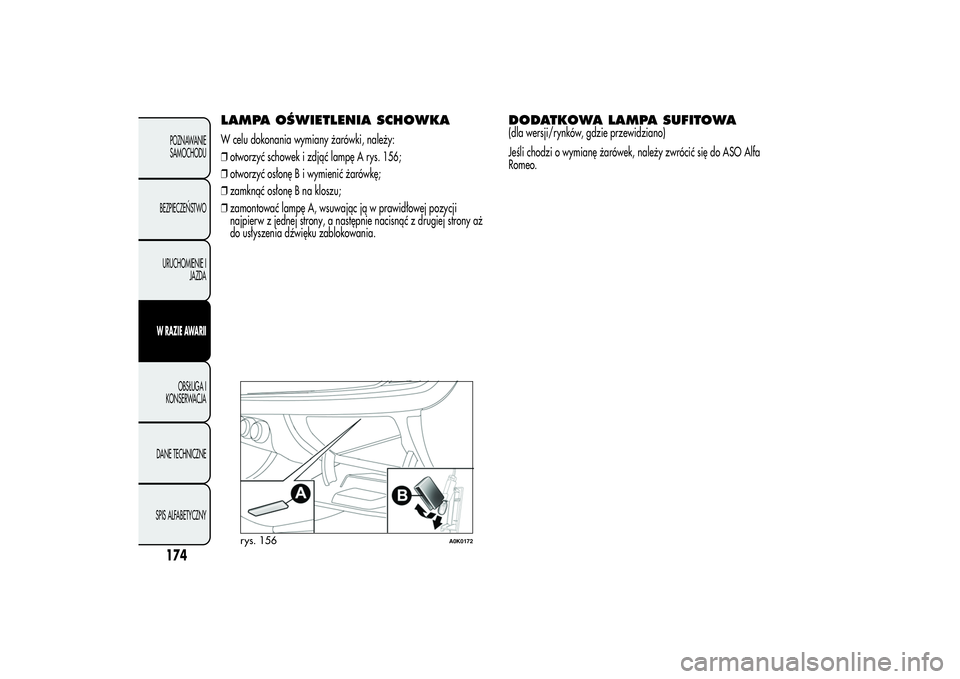

LAMPA OŚWIETLENIA SCHOWKAW celu dokonania wymiany żarówki, należy:
❒otworzyć schowek i zdjąć lampę A rys. 156;
❒otworzyć osłonę B i wymienić żarówkę;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, a następnie nacisnąć z drugiej strony aż
do usłyszenia dźwięku zablokowania.
DODATKOWA LAMPA SUFITOWA(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o wymianę żarówek, należy zwrócić się do ASO Alfa
Romeo.
rys. 156
A0K0172
174POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 179 of 292

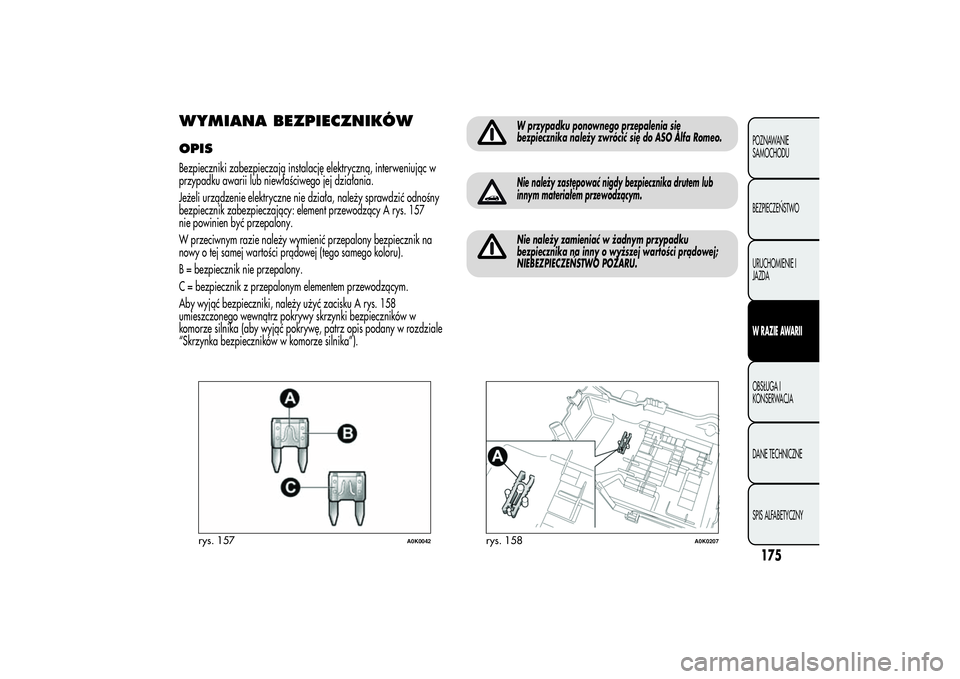

WYMIANA BEZPIECZNIKÓWOPISBezpieczniki zabezpieczają instalację elektryczną, interweniując w
przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić odnośny
bezpiecznik zabezpieczający: element przewodzący A rys. 157
nie powinien być przepalony.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B = bezpiecznik nie przepalony.
C = bezpiecznik z przepalonym elementem przewodzącym.
Aby wyjąć bezpieczniki, należy użyć zacisku A rys. 158
umieszczonego wewnątrz pokrywy skrzynki bezpieczników w
komorze silnika (aby wyjąć pokrywę, patrz opis podany w rozdziale
“Skrzynka bezpieczników w komorze silnika”).
W przypadku ponownego przepalenia się
bezpiecznika należy zwrócić się do ASO Alfa Romeo.Nie należy zastępować nigdy bezpiecznika drutem lub
innym materiałem przewodzącym.Nie należy zamieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości prądowej;
NIEBEZPIECZEŃSTWO POŻARU.
rys. 157
A0K0042
rys. 158
A0K0207
175POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Page 180 of 292

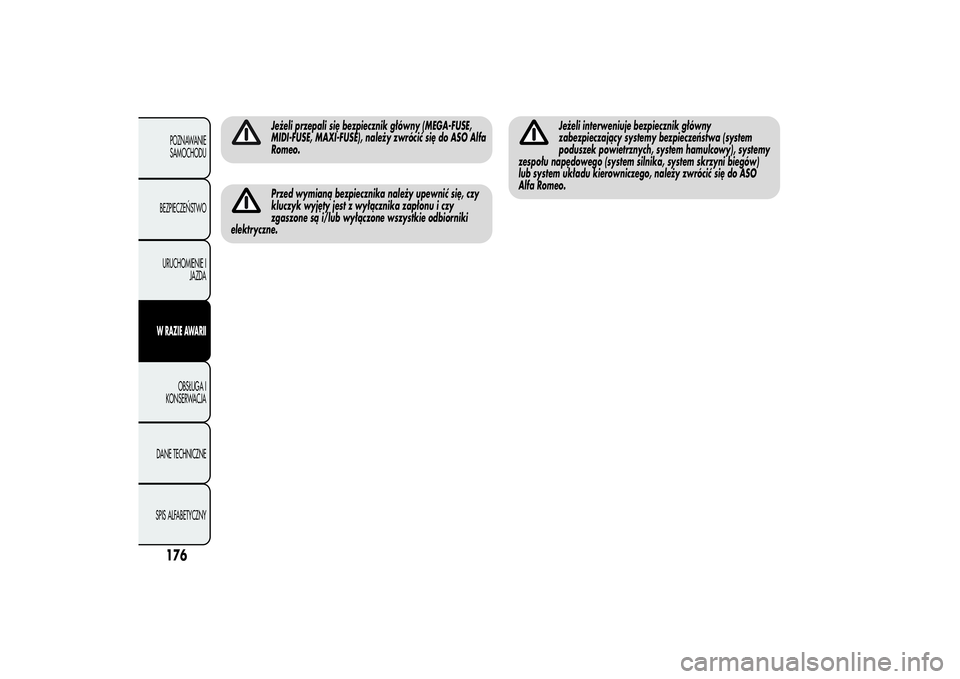

Jeżeli przepali się bezpiecznik główny (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE), należy zwrócić się do ASO Alfa
Romeo.Przed wymianą bezpiecznika należy upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorniki
elektryczne.
Jeżeli interweniuje bezpiecznik główny
zabezpieczający systemy bezpieczeństwa (system
poduszek powietrznych, system hamulcowy), systemy
zespołu napędowego (system silnika, system skrzyni biegów)
lub system układu kierowniczego, należy zwrócić się do ASO
Alfa Romeo.
