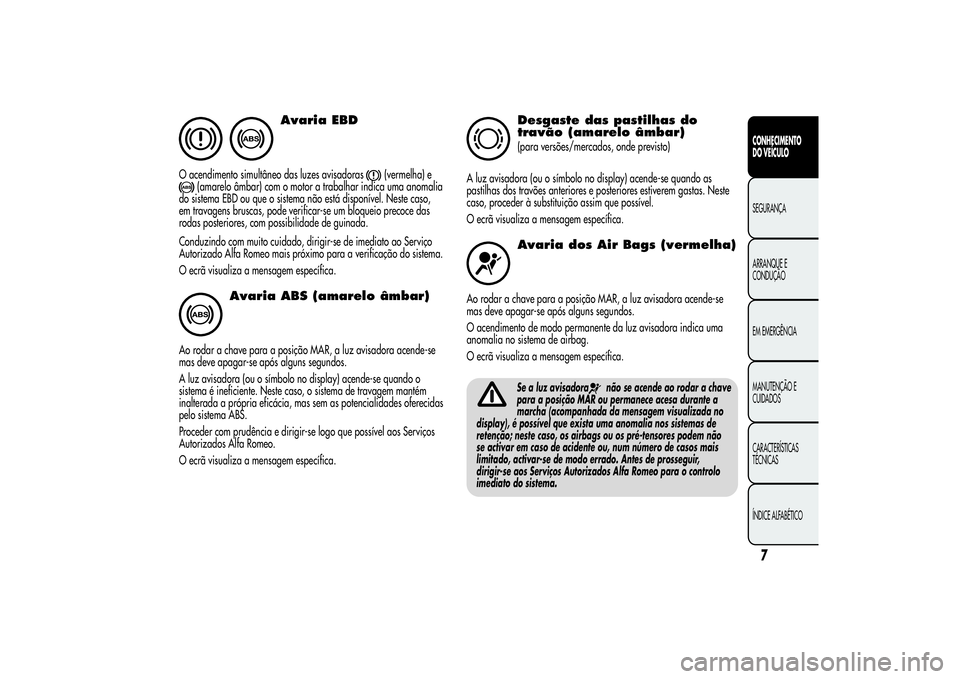

Page 11 of 292
Avaria EBD
O acendimento simultâneo das luzes avisadoras
(vermelha) e
(amarelo âmbar) com o motor a trabalhar indica uma anomalia
do sistema EBD ou que o sistema não está disponível. Neste caso,
em travagens bruscas, pode verificar-se um bloqueio precoce das
rodas posteriores, com possibilidade de guinada.
Conduzindo com muito cuidado, dirigir-se de imediato ao Serviço
Autorizado Alfa Romeo mais próximo para a verificação do sistema.
O ecrã visualiza a mensagem específica.
Avaria ABS (amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora (ou o símbolo no display) acende-se quando o
sistema é ineficiente. Neste caso, o sistema de travagem mantém
inalterada a própria eficácia, mas sem as potencialidades oferecidas
pelo sistema ABS.
Proceder com prudência e dirigir-se logo que possível aos Serviços
Autorizados Alfa Romeo.
O ecrã visualiza a mensagem específica.
Desgaste das pastilhas do
travão (amarelo âmbar)(para versões/mercados, onde previsto)
A luz avisadora (ou o símbolo no display) acende-se quando as
pastilhas dos travões anteriores e posteriores estiverem gastas. Neste
caso, proceder à substituição assim que possível.
O ecrã visualiza a mensagem específica.Avaria dos Air Bags (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
O acendimento de modo permanente da luz avisadora indica uma
anomalia no sistema de airbag.
O ecrã visualiza a mensagem específica.
Se a luz avisadora
não se acende ao rodar a chave
para a posição MAR ou permanece acesa durante a
marcha (acompanhada da mensagem visualizada no
display), é possível que exista uma anomalia nos sistemas de
retenção; neste caso, os airbags ou os pré-tensores podem não
se activar em caso de acidente ou, num número de casos mais
limitado, activar-se de modo errado. Antes de prosseguir,
dirigir-se aos Serviços Autorizados Alfa Romeo para o controlo
imediato do sistema.
7CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 12 of 292

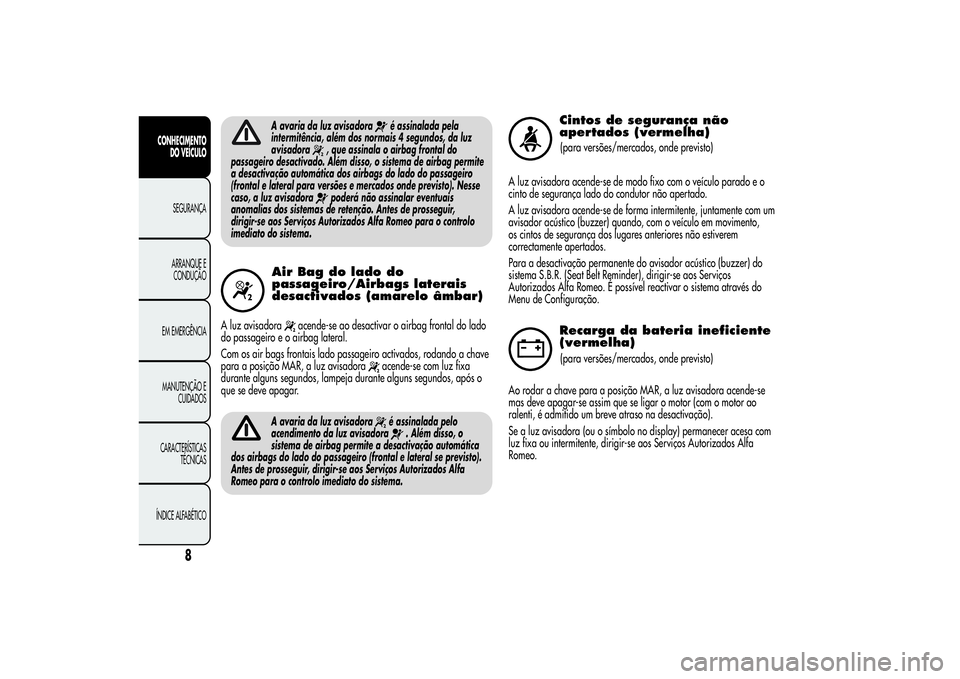

A avaria da luz avisadora
é assinalada pela
intermitência, além dos normais 4 segundos, da luz
avisadora
, que assinala o airbag frontal do
passageiro desactivado. Além disso, o sistema de airbag permite
a desactivação automática dos airbags do lado do passageiro
(frontal e lateral para versões e mercados onde previsto). Nesse
caso, a luz avisadorapoderá não assinalar eventuais
anomalias dos sistemas de retenção. Antes de prosseguir,
dirigir-se aos Serviços Autorizados Alfa Romeo para o controlo
imediato do sistema.
Air Bag do lado do
passageiro/Airbags laterais
desactivados (amarelo âmbar)
A luz avisadora
acende-se ao desactivar o airbag frontal do lado
do passageiro e o airbag lateral.
Com os air bags frontais lado passageiro activados, rodando a chave
para a posição MAR, a luz avisadora
acende-se com luz fixa
durante alguns segundos, lampeja durante alguns segundos, após o
que se deve apagar.
A avaria da luz avisadora
é assinalada pelo
acendimento da luz avisadora
. Além disso, o
sistema de airbag permite a desactivação automática
dos airbags do lado do passageiro (frontal e lateral se previsto).
Antes de prosseguir, dirigir-se aos Serviços Autorizados Alfa
Romeo para o controlo imediato do sistema.
Cintos de segurança não
apertados (vermelha)(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o veículo parado e o
cinto de segurança lado do condutor não apertado.
A luz avisadora acende-se de forma intermitente, juntamente com um
avisador acústico (buzzer) quando, com o veículo em movimento,
os cintos de segurança dos lugares anteriores não estiverem
correctamente apertados.
Para a desactivação permanente do avisador acústico (buzzer) do
sistema S.B.R. (Seat Belt Reminder), dirigir-se aos Serviços
Autorizados Alfa Romeo. É possível reactivar o sistema através do
Menu de Configuração.Recarga da bateria ineficiente
(vermelha)(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se assim que se ligar o motor (com o motor ao
ralenti, é admitido um breve atraso na desactivação).
Se a luz avisadora (ou o símbolo no display) permanecer acesa com
luz fixa ou intermitente, dirigir-se aos Serviços Autorizados Alfa
Romeo.
8
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 13 of 292

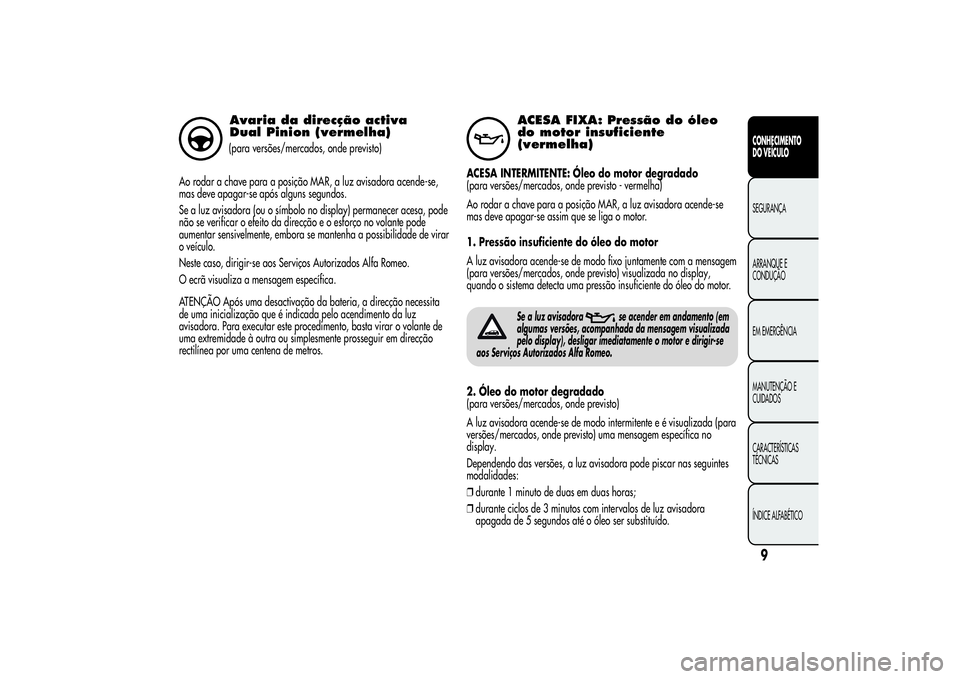

Avaria da direcção activa
Dual Pinion (vermelha)(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se,
mas deve apagar-se após alguns segundos.
Se a luz avisadora (ou o símbolo no display) permanecer acesa, pode
não se verificar o efeito da direcção e o esforço no volante pode
aumentar sensivelmente, embora se mantenha a possibilidade de virar
o veículo.
Neste caso, dirigir-se aos Serviços Autorizados Alfa Romeo.
O ecrã visualiza a mensagem específica.
ATENÇÃO Após uma desactivação da bateria, a direcção necessita
de uma inicialização que é indicada pelo acendimento da luz
avisadora. Para executar este procedimento, basta virar o volante de
uma extremidade à outra ou simplesmente prosseguir em direcção
rectilínea por uma centena de metros.
ACESA FIXA: Pressão do óleo
do motor insuficiente
(vermelha)
ACESA INTERMITENTE: Óleo do motor degradado
(para versões/mercados, onde previsto - vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se assim que se liga o motor.
1. Pressão insuficiente do óleo do motor
A luz avisadora acende-se de modo fixo juntamente com a mensagem
(para versões/mercados, onde previsto) visualizada no display,
quando o sistema detecta uma pressão insuficiente do óleo do motor.
Se a luz avisadora
se acender em andamento (em
algumas versões, acompanhada da mensagem visualizada
pelo display), desligar imediatamente o motor e dirigir-se
aos Serviços Autorizados Alfa Romeo.
2. Óleo do motor degradado
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo intermitente e é visualizada (para
versões/mercados, onde previsto) uma mensagem específica no
display.
Dependendo das versões, a luz avisadora pode piscar nas seguintes
modalidades:
❒durante 1 minuto de duas em duas horas;
❒durante ciclos de 3 minutos com intervalos de luz avisadora
apagada de 5 segundos até o óleo ser substituído.
9CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 14 of 292

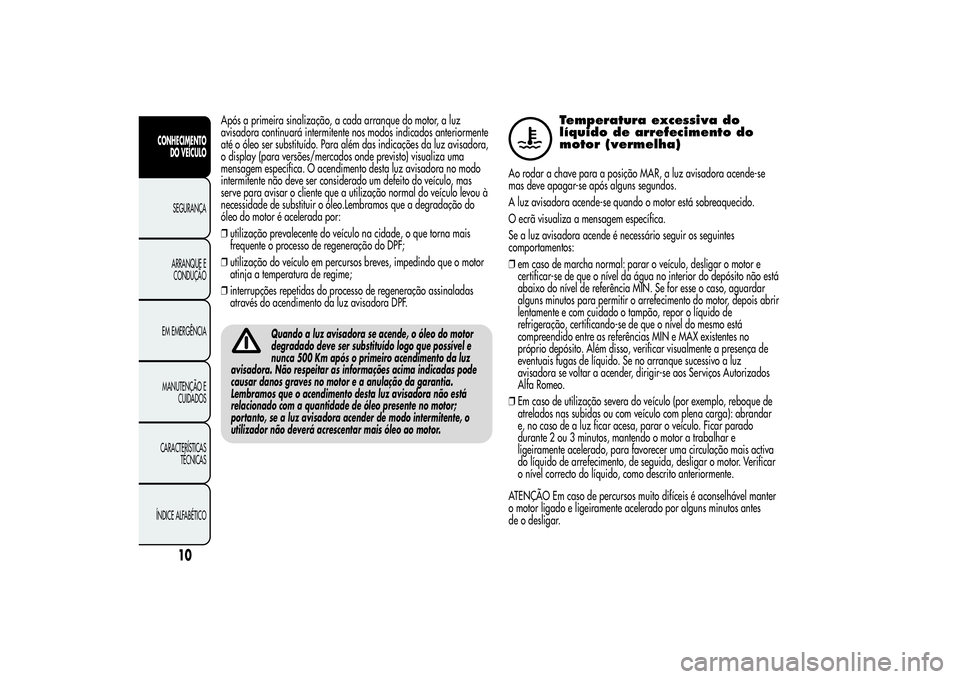

Após a primeira sinalização, a cada arranque do motor, a luz
avisadora continuará intermitente nos modos indicados anteriormente
até o óleo ser substituído. Para além das indicações da luz avisadora,
o display (para versões/mercados onde previsto) visualiza uma
mensagem específica. O acendimento desta luz avisadora no modo
intermitente não deve ser considerado um defeito do veículo, mas
serve para avisar o cliente que a utilização normal do veículo levou à
necessidade de substituir o óleo.Lembramos que a degradação do
óleo do motor é acelerada por:
❒utilização prevalecente do veículo na cidade, o que torna mais
frequente o processo de regeneração do DPF;
❒utilização do veículo em percursos breves, impedindo que o motor
atinja a temperatura de regime;
❒interrupções repetidas do processo de regeneração assinaladas
através do acendimento da luz avisadora DPF.
Quando a luz avisadora se acende, o óleo do motor
degradado deve ser substituído logo que possível e
nunca 500 Km após o primeiro acendimento da luz
avisadora. Não respeitar as informações acima indicadas pode
causar danos graves no motor e a anulação da garantia.
Lembramos que o acendimento desta luz avisadora não está
relacionado com a quantidade de óleo presente no motor;
portanto, se a luz avisadora acender de modo intermitente, o
utilizador não deverá acrescentar mais óleo ao motor.
Temperatura excessiva do
líquido de arrefecimento do
motor (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o motor está sobreaquecido.
O ecrã visualiza a mensagem específica.
Se a luz avisadora acende é necessário seguir os seguintes
comportamentos:
❒em caso de marcha normal: parar o veículo, desligar o motor e
certificar-se de que o nível da água no interior do depósito não está
abaixo do nível de referência MIN. Se for esse o caso, aguardar
alguns minutos para permitir o arrefecimento do motor, depois abrir
lentamente e com cuidado o tampão, repor o líquido de
refrigeração, certificando-se de que o nível do mesmo está
compreendido entre as referências MIN e MAX existentes no
próprio depósito. Além disso, verificar visualmente a presença de
eventuais fugas de líquido. Se no arranque sucessivo a luz
avisadora se voltar a acender, dirigir-se aos Serviços Autorizados
Alfa Romeo.
❒Em caso de utilização severa do veículo (por exemplo, reboque de
atrelados nas subidas ou com veículo com plena carga): abrandar
e, no caso de a luz ficar acesa, parar o veículo. Ficar parado
durante 2 ou 3 minutos, mantendo o motor a trabalhar e
ligeiramente acelerado, para favorecer uma circulação mais activa
do líquido de arrefecimento, de seguida, desligar o motor. Verificar
o nível correcto do líquido, como descrito anteriormente.
ATENÇÃO Em caso de percursos muito difíceis é aconselhável manter
o motor ligado e ligeiramente acelerado por alguns minutos antes
de o desligar.
10
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 15 of 292

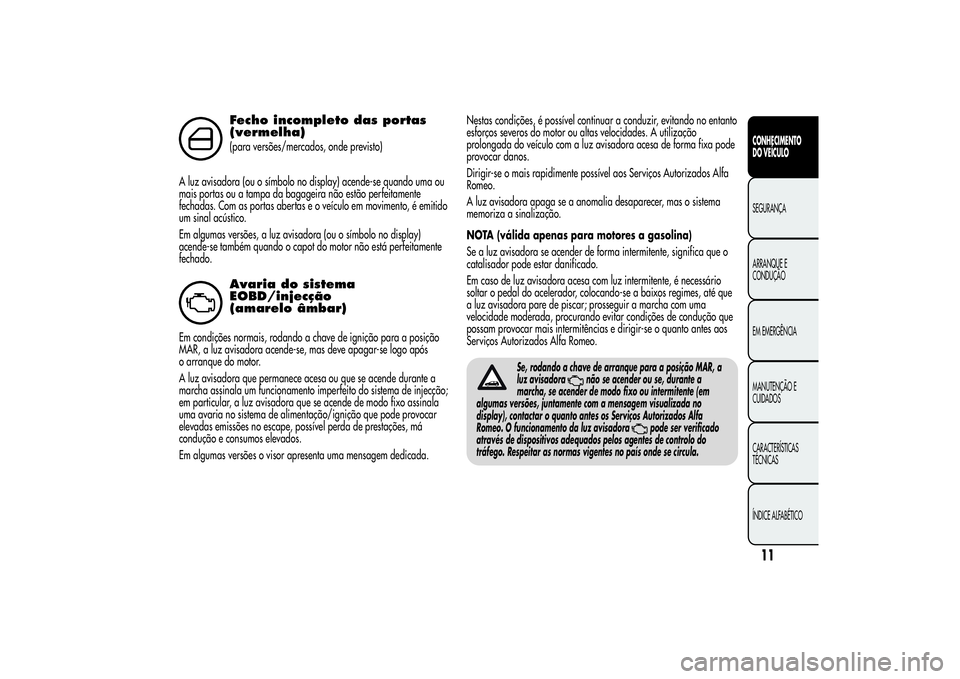

Fecho incompleto das portas
(vermelha)(para versões/mercados, onde previsto)
A luz avisadora (ou o símbolo no display) acende-se quando uma ou
mais portas ou a tampa da bagageira não estão perfeitamente
fechadas. Com as portas abertas e o veículo em movimento, é emitido
um sinal acústico.
Em algumas versões, a luz avisadora (ou o símbolo no display)
acende-se também quando o capot do motor não está perfeitamente
fechado.Avaria do sistema
EOBD/injecção
(amarelo âmbar)
Em condições normais, rodando a chave de ignição para a posição
MAR, a luz avisadora acende-se, mas deve apagar-se logo após
o arranque do motor.
A luz avisadora que permanece acesa ou que se acende durante a
marcha assinala um funcionamento imperfeito do sistema de injecção;
em particular, a luz avisadora que se acende de modo fixo assinala
uma avaria no sistema de alimentação/ignição que pode provocar
elevadas emissões no escape, possível perda de prestações, má
condução e consumos elevados.
Em algumas versões o visor apresenta uma mensagem dedicada.Nestas condições, é possível continuar a conduzir, evitando no entanto
esforços severos do motor ou altas velocidades. A utilização
prolongada do veículo com a luz avisadora acesa de forma fixa pode
provocar danos.
Dirigir-se o mais rapidimente possível aos Serviços Autorizados Alfa
Romeo.
A luz avisadora apaga se a anomalia desaparecer, mas o sistema
memoriza a sinalização.
NOTA (válida apenas para motores a gasolina)
Se a luz avisadora se acender de forma intermitente, significa que o
catalisador pode estar danificado.
Em caso de luz avisadora acesa com luz intermitente, é necessário
soltar o pedal do acelerador, colocando-se a baixos regimes, até que
a luz avisadora pare de piscar; prosseguir a marcha com uma
velocidade moderada, procurando evitar condições de condução que
possam provocar mais intermitências e dirigir-se o quanto antes aos
Serviços Autorizados Alfa Romeo.
Se, rodando a chave de arranque para a posição MAR, a
luz avisadora
não se acender ou se, durante a
marcha, se acender de modo fixo ou intermitente (em
algumas versões, juntamente com a mensagem visualizada no
display), contactar o quanto antes os Serviços Autorizados Alfa
Romeo. O funcionamento da luz avisadora
pode ser verificado
através de dispositivos adequados pelos agentes de controlo do
tráfego. Respeitar as normas vigentes no país onde se circula.
11CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 16 of 292

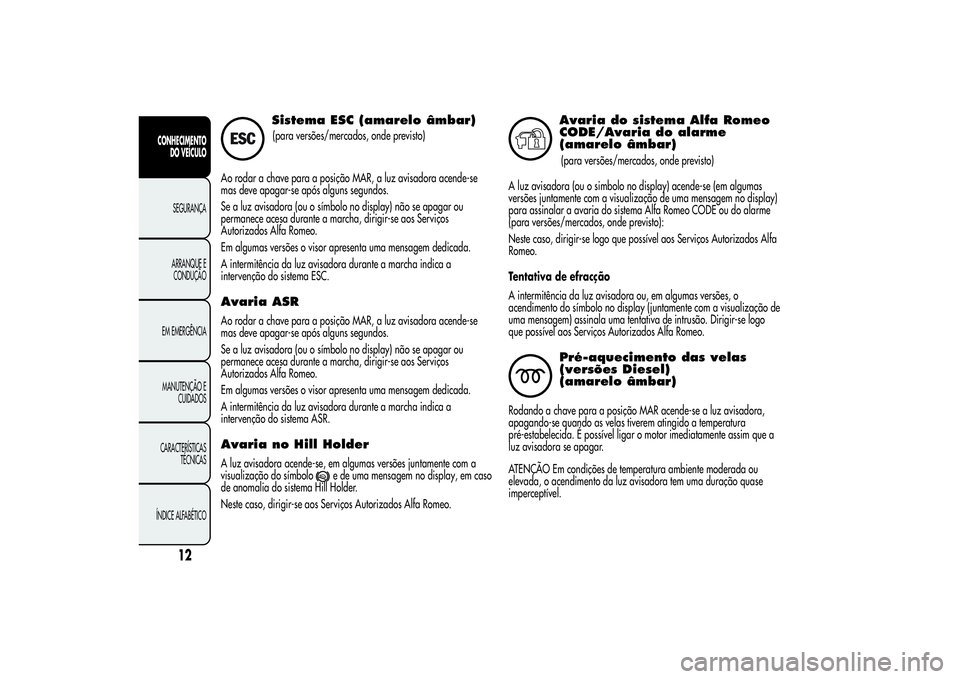

Sistema ESC (amarelo âmbar)(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
Se a luz avisadora (ou o símbolo no display) não se apagar ou
permanece acesa durante a marcha, dirigir-se aos Serviços
Autorizados Alfa Romeo.
Em algumas versões o visor apresenta uma mensagem dedicada.
A intermitência da luz avisadora durante a marcha indica a
intervenção do sistema ESC.
Avaria ASRAo rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
Se a luz avisadora (ou o símbolo no display) não se apagar ou
permanece acesa durante a marcha, dirigir-se aos Serviços
Autorizados Alfa Romeo.
Em algumas versões o visor apresenta uma mensagem dedicada.
A intermitência da luz avisadora durante a marcha indica a
intervenção do sistema ASR.Avaria no Hill HolderA luz avisadora acende-se, em algumas versões juntamente com a
visualização do símbolo
e de uma mensagem no display, em caso
de anomalia do sistema Hill Holder.
Neste caso, dirigir-se aos Serviços Autorizados Alfa Romeo.
Avaria do sistema Alfa Romeo
CODE/Avaria do alarme
(amarelo âmbar)(para versões/mercados, onde previsto)
A luz avisadora (ou o simbolo no display) acende-se (em algumas
versões juntamente com a visualização de uma mensagem no display)
para assinalar a avaria do sistema Alfa Romeo CODE ou do alarme
(para versões/mercados, onde previsto):
Neste caso, dirigir-se logo que possível aos Serviços Autorizados Alfa
Romeo.
Tentativa de efracção
A intermitência da luz avisadora ou, em algumas versões, o
acendimento do símbolo no display (juntamente com a visualização de
uma mensagem) assinala uma tentativa de intrusão. Dirigir-se logo
que possível aos Serviços Autorizados Alfa Romeo.Pré-aquecimento das velas
(versões Diesel)
(amarelo âmbar)
Rodando a chave para a posição MAR acende-se a luz avisadora,
apagando-se quando as velas tiverem atingido a temperatura
pré-estabelecida. É possível ligar o motor imediatamente assim que a
luz avisadora se apagar.
ATENÇÃO Em condições de temperatura ambiente moderada ou
elevada, o acendimento da luz avisadora tem uma duração quase
imperceptível.
12
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 17 of 292

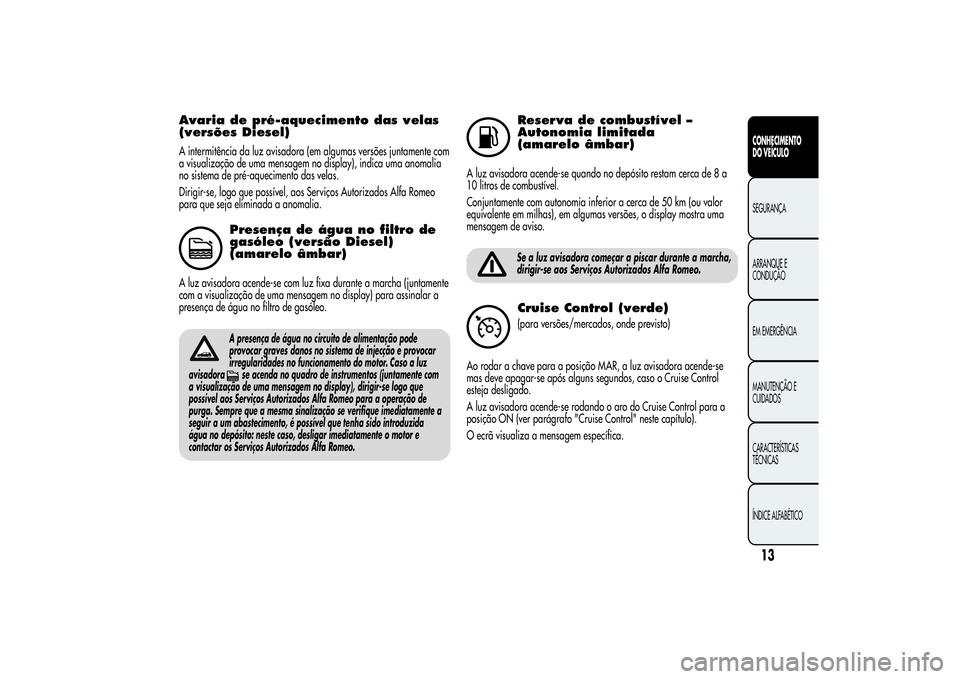

Avaria de pré-aquecimento das velas
(versões Diesel)A intermitência da luz avisadora (em algumas versões juntamente com
a visualização de uma mensagem no display), indica uma anomalia
no sistema de pré-aquecimento das velas.
Dirigir-se, logo que possível, aos Serviços Autorizados Alfa Romeo
para que seja eliminada a anomalia.
Presença de água no filtro de
gasóleo (versão Diesel)
(amarelo âmbar)
A luz avisadora acende-se com luz fixa durante a marcha (juntamente
com a visualização de uma mensagem no display) para assinalar a
presença de água no filtro de gasóleo.
A presença de água no circuito de alimentação pode
provocar graves danos no sistema de injecção e provocar
irregularidades no funcionamento do motor. Caso a luz
avisadora
se acenda no quadro de instrumentos (juntamente com
a visualização de uma mensagem no display), dirigir-se logo que
possível aos Serviços Autorizados Alfa Romeo para a operação de
purga. Sempre que a mesma sinalização se verifique imediatamente a
seguir a um abastecimento, é possível que tenha sido introduzida
água no depósito: neste caso, desligar imediatamente o motor e
contactar os Serviços Autorizados Alfa Romeo.
Reserva de combustível –
Autonomia limitada
(amarelo âmbar)
A luz avisadora acende-se quando no depósito restam cerca de 8 a
10 litros de combustível.
Conjuntamente com autonomia inferior a cerca de 50 km (ou valor
equivalente em milhas), em algumas versões, o display mostra uma
mensagem de aviso.
Se a luz avisadora começar a piscar durante a marcha,
dirigir-se aos Serviços Autorizados Alfa Romeo.Cruise Control (verde)(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos, caso o Cruise Control
esteja desligado.
A luz avisadora acende-se rodando o aro do Cruise Control para a
posição ON (ver parágrafo "Cruise Control" neste capítulo).
O ecrã visualiza a mensagem específica.
13CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 18 of 292

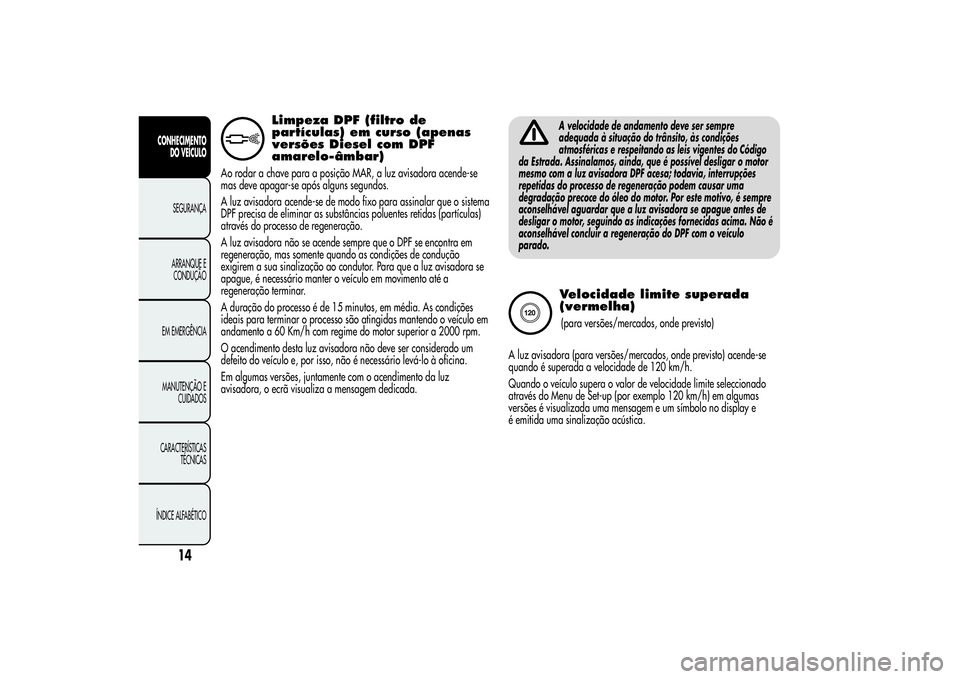

Limpeza DPF (filtro de
partículas) em curso (apenas
versões Diesel com DPF
amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se
mas deve apagar-se após alguns segundos.
A luz avisadora acende-se de modo fixo para assinalar que o sistema
DPF precisa de eliminar as substâncias poluentes retidas (partículas)
através do processo de regeneração.
A luz avisadora não se acende sempre que o DPF se encontra em
regeneração, mas somente quando as condições de condução
exigirem a sua sinalização ao condutor. Para que a luz avisadora se
apague, é necessário manter o veículo em movimento até a
regeneração terminar.
A duração do processo é de 15 minutos, em média. As condições
ideais para terminar o processo são atingidas mantendo o veículo em
andamento a 60 Km/h com regime do motor superior a 2000 rpm.
O acendimento desta luz avisadora não deve ser considerado um
defeito do veículo e, por isso, não é necessário levá-lo à oficina.
Em algumas versões, juntamente com o acendimento da luz
avisadora, o ecrã visualiza a mensagem dedicada.
A velocidade de andamento deve ser sempre
adequada à situação do trânsito, às condições
atmosféricas e respeitando as leis vigentes do Código
da Estrada. Assinalamos, ainda, que é possível desligar o motor
mesmo com a luz avisadora DPF acesa; todavia, interrupções
repetidas do processo de regeneração podem causar uma
degradação precoce do óleo do motor. Por este motivo, é sempre
aconselhável aguardar que a luz avisadora se apague antes de
desligar o motor, seguindo as indicações fornecidas acima. Não é
aconselhável concluir a regeneração do DPF com o veículo
parado.Velocidade limite superada
(vermelha)(para versões/mercados, onde previsto)
A luz avisadora (para versões/mercados, onde previsto) acende-se
quando é superada a velocidade de 120 km/h.
Quando o veículo supera o valor de velocidade limite seleccionado
através do Menu de Set-up (por exemplo 120 km/h) em algumas
versões é visualizada uma mensagem e um símbolo no display e
é emitida uma sinalização acústica.
14
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 19 of 292

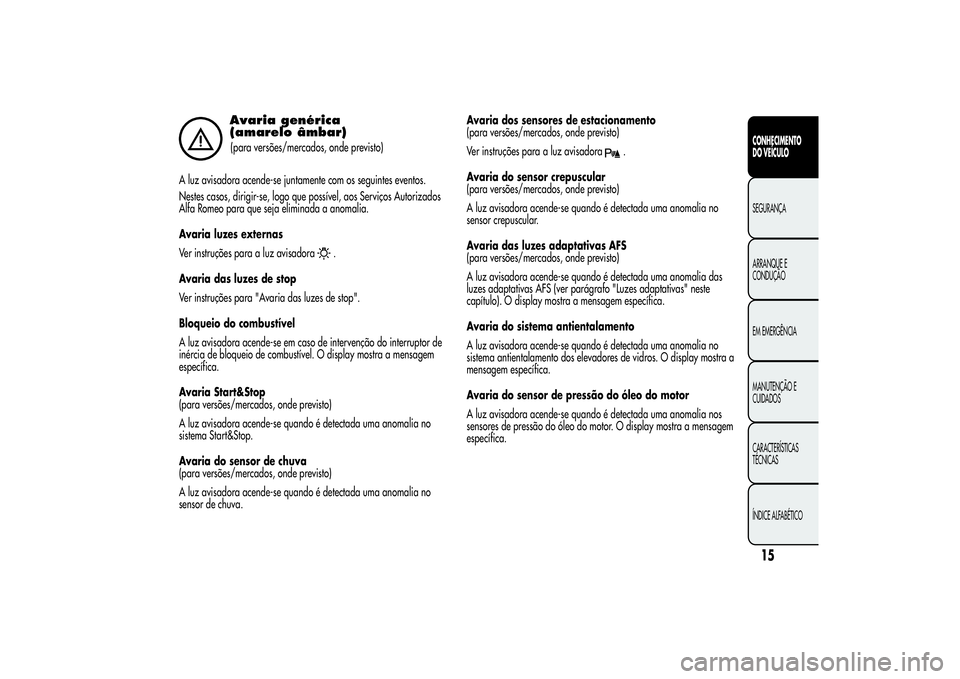

Avaria genérica
(amarelo âmbar)(para versões/mercados, onde previsto)
A luz avisadora acende-se juntamente com os seguintes eventos.
Nestes casos, dirigir-se, logo que possível, aos Serviços Autorizados
Alfa Romeo para que seja eliminada a anomalia.
Avaria luzes externas
Ver instruções para a luz avisadora
.
Avaria das luzes de stop
Ver instruções para "Avaria das luzes de stop".
Bloqueio do combustível
A luz avisadora acende-se em caso de intervenção do interruptor de
inércia de bloqueio de combustível. O display mostra a mensagem
específica.
Avaria Start&Stop
(para versões/mercados, onde previsto)
A luz avisadora acende-se quando é detectada uma anomalia no
sistema Start&Stop.
Avaria do sensor de chuva
(para versões/mercados, onde previsto)
A luz avisadora acende-se quando é detectada uma anomalia no
sensor de chuva.Avaria dos sensores de estacionamento
(para versões/mercados, onde previsto)
Ver instruções para a luz avisadora
.
Avaria do sensor crepuscular
(para versões/mercados, onde previsto)
A luz avisadora acende-se quando é detectada uma anomalia no
sensor crepuscular.
Avaria das luzes adaptativas AFS
(para versões/mercados, onde previsto)
A luz avisadora acende-se quando é detectada uma anomalia das
luzes adaptativas AFS (ver parágrafo "Luzes adaptativas" neste
capítulo). O display mostra a mensagem específica.
Avaria do sistema antientalamento
A luz avisadora acende-se quando é detectada uma anomalia no
sistema antientalamento dos elevadores de vidros. O display mostra a
mensagem específica.
Avaria do sensor de pressão do óleo do motor
A luz avisadora acende-se quando é detectada uma anomalia nos
sensores de pressão do óleo do motor. O display mostra a mensagem
específica.
15CONHECIMENTO
DO VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
Page 20 of 292

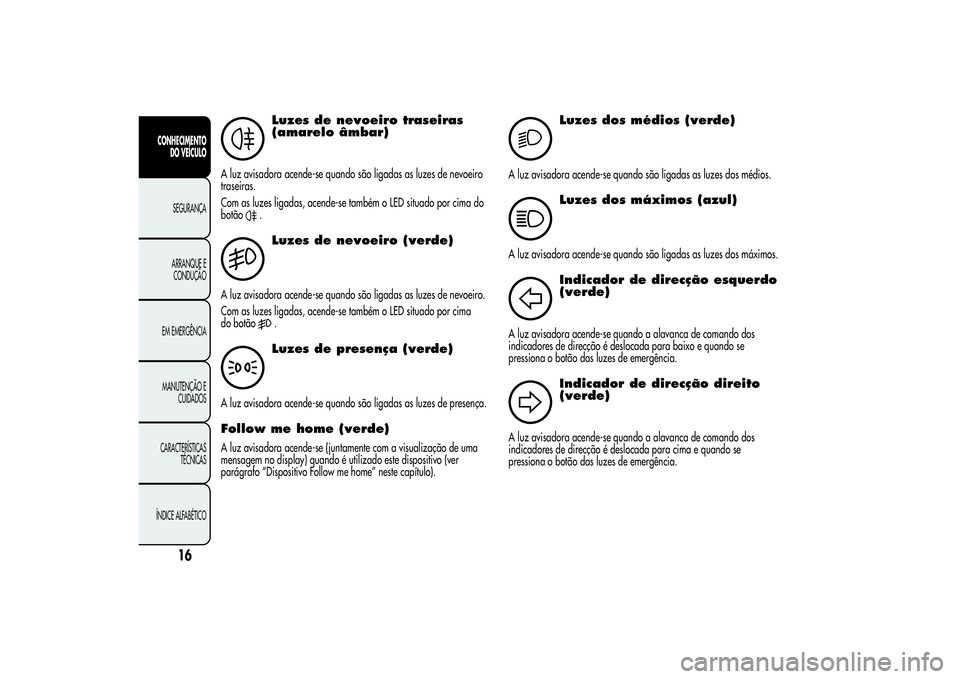

Luzes de nevoeiro traseiras
(amarelo âmbar)
A luz avisadora acende-se quando são ligadas as luzes de nevoeiro
traseiras.
Com as luzes ligadas, acende-se também o LED situado por cima do
botão
.
Luzes de nevoeiro (verde)
A luz avisadora acende-se quando são ligadas as luzes de nevoeiro.
Com as luzes ligadas, acende-se também o LED situado por cima
do botão
.Luzes de presença (verde)
A luz avisadora acende-se quando são ligadas as luzes de presença.Follow me home (verde)A luz avisadora acende-se (juntamente com a visualização de uma
mensagem no display) quando é utilizado este dispositivo (ver
parágrafo “Dispositivo Follow me home” neste capítulo).
2
Luzes dos médios (verde)
A luz avisadora acende-se quando são ligadas as luzes dos médios.
Luzes dos máximos (azul)
A luz avisadora acende-se quando são ligadas as luzes dos máximos.
Indicador de direcção esquerdo
(verde)
A luz avisadora acende-se quando a alavanca de comando dos
indicadores de direcção é deslocada para baixo e quando se
pressiona o botão das luzes de emergência.
Indicador de direcção direito
(verde)
A luz avisadora acende-se quando a alavanca de comando dos
indicadores de direcção é deslocada para cima e quando se
pressiona o botão das luzes de emergência.
16
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
