Alfa Romeo Giulietta 2017 Instruktionsbog (in Danish)

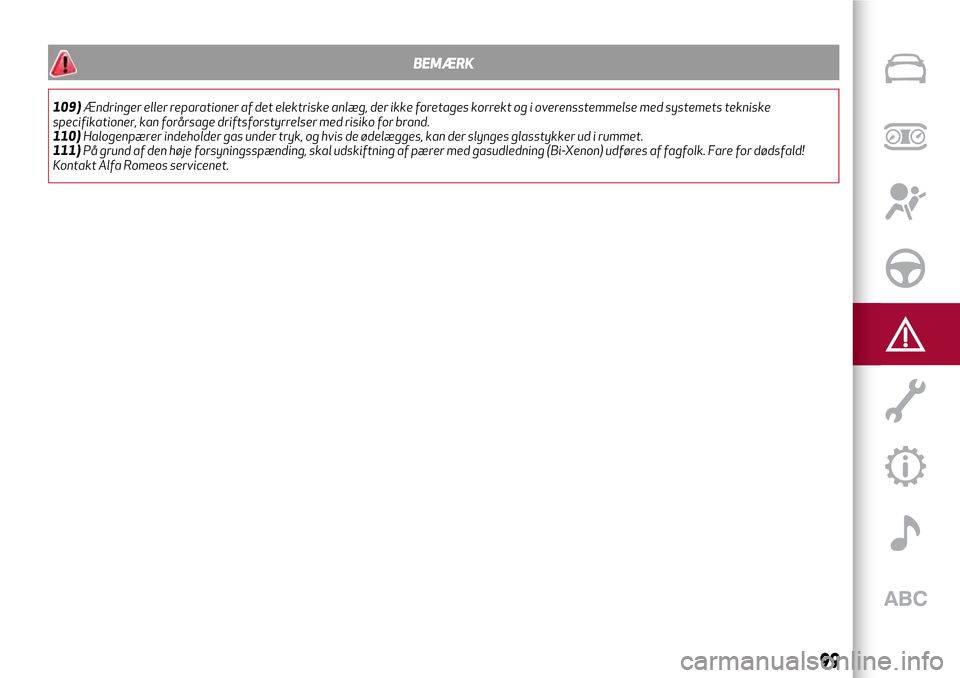

BEMÆRK
109)Ændringer eller reparationer af det elektriske anlæg, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
110)Halogenpærer indeholder gas under tryk, og hvis de ødelægges, kan der slynges glasstykker ud i rummet.
111)På grund af den høje forsyningsspænding, skal udskiftning af pærer med gasudledning (Bi-Xenon) udføres af fagfolk. Fare for dødsfald!
Kontakt Alfa Romeos servicenet.
99

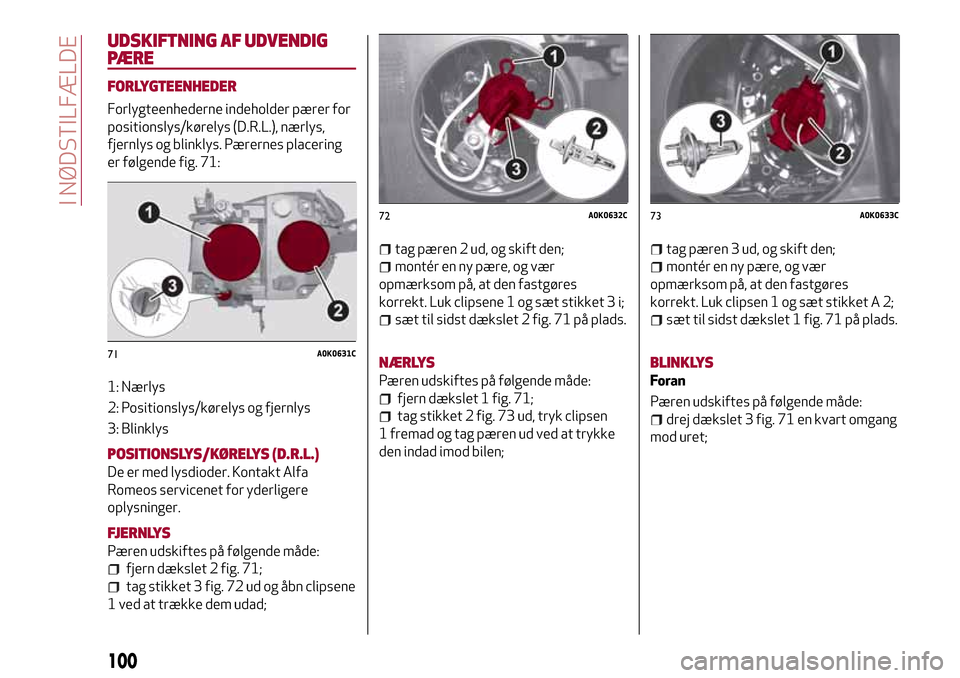

UDSKIFTNING AF UDVENDIG
PÆRE
FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for
positionslys/kørelys (D.R.L.), nærlys,
fjernlys og blinklys. Pærernes placering
er følgende fig. 71:
1: Nærlys
2: Positionslys/kørelys og fjernlys
3: Blinklys
POSITIONSLYS/KØRELYS (D.R.L.)
De er med lysdioder. Kontakt Alfa
Romeos servicenet for yderligere
oplysninger.
FJERNLYS
Pæren udskiftes på følgende måde:
fjern dækslet 2 fig. 71;
tag stikket 3 fig. 72 ud og åbn clipsene
1 ved at trække dem udad;
tag pæren 2 ud, og skift den;
montér en ny pære, og vær
opmærksom på, at den fastgøres
korrekt. Luk clipsene 1 og sæt stikket 3 i;
sæt til sidst dækslet 2 fig. 71 på plads.
NÆRLYS
Pæren udskiftes på følgende måde:
fjern dækslet 1 fig. 71;
tag stikket 2 fig. 73 ud, tryk clipsen
1 fremad og tag pæren ud ved at trykke
den indad imod bilen;
tag pæren 3 ud, og skift den;
montér en ny pære, og vær
opmærksom på, at den fastgøres
korrekt. Luk clipsen 1 og sæt stikket A 2;
sæt til sidst dækslet 1 fig. 71 på plads.
BLINKLYS
Foran
Pæren udskiftes på følgende måde:
drej dækslet 3 fig. 71 en kvart omgang
mod uret;
71A0K0631C
72A0K0632C73A0K0633C
100
I NØDSTILFÆLDE

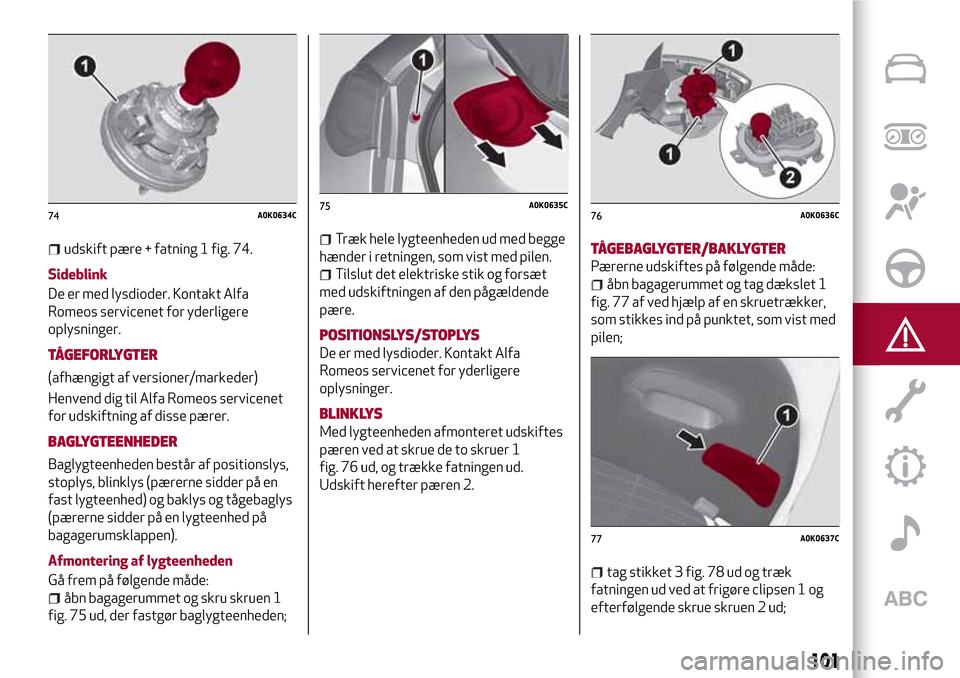

udskift pære + fatning 1 fig. 74.
Sideblink
De er med lysdioder. Kontakt Alfa
Romeos servicenet for yderligere
oplysninger.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Henvend dig til Alfa Romeos servicenet
for udskiftning af disse pærer.
BAGLYGTEENHEDER
Baglygteenheden består af positionslys,
stoplys, blinklys (pærerne sidder på en
fast lygteenhed) og baklys og tågebaglys
(pærerne sidder på en lygteenhed på
bagagerumsklappen).
Afmontering af lygteenheden
Gå frem på følgende måde:
åbn bagagerummet og skru skruen 1
fig. 75 ud, der fastgør baglygteenheden;
Træk hele lygteenheden ud med begge
hænder i retningen, som vist med pilen.
Tilslut det elektriske stik og forsæt
med udskiftningen af den pågældende
pære.
POSITIONSLYS/STOPLYS
De er med lysdioder. Kontakt Alfa
Romeos servicenet for yderligere
oplysninger.
BLINKLYS
Med lygteenheden afmonteret udskiftes
pæren ved at skrue de to skruer 1
fig. 76 ud, og trække fatningen ud.
Udskift herefter pæren 2.
TÅGEBAGLYGTER/BAKLYGTER
Pærerne udskiftes på følgende måde:
åbn bagagerummet og tag dækslet 1
fig. 77 af ved hjælp af en skruetrækker,
som stikkes ind på punktet, som vist med
pilen;
tag stikket 3 fig. 78 ud og træk
fatningen ud ved at frigøre clipsen 1 og
efterfølgende skrue skruen 2 ud;
74A0K0634C75A0K0635C76A0K0636C
77A0K0637C
101

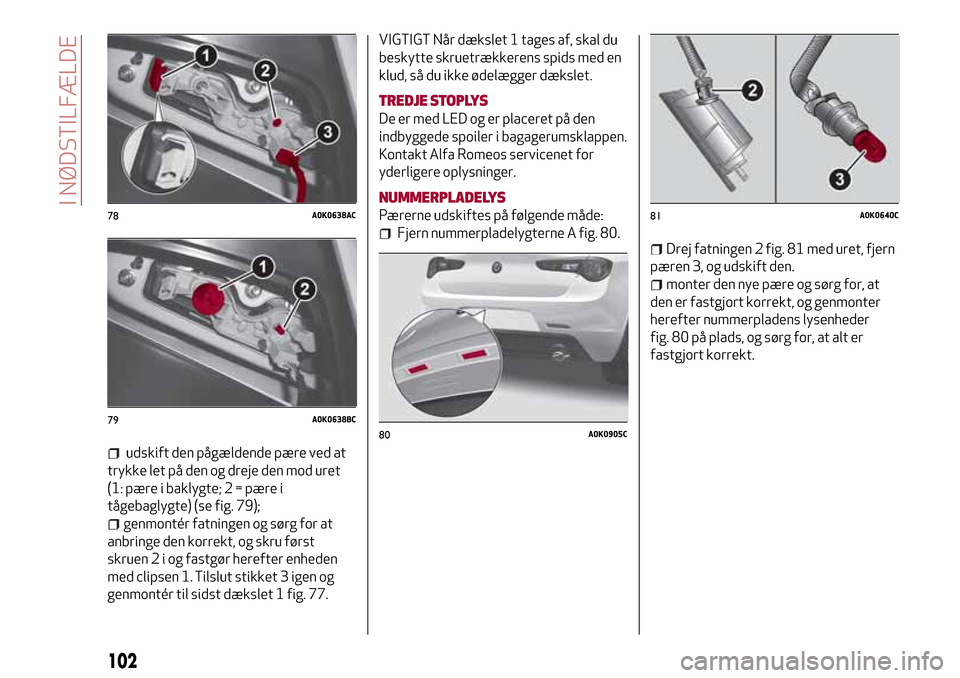

udskift den pågældende pære ved at
trykke let på den og dreje den mod uret
(1: pære i baklygte; 2 = pære i
tågebaglygte) (se fig. 79);
genmontér fatningen og sørg for at
anbringe den korrekt, og skru først
skruen2iogfastgør herefter enheden
med clipsen 1. Tilslut stikket 3 igen og
genmontér til sidst dækslet 1 fig. 77.
VIGTIGT Når dækslet 1 tages af, skal du
beskytte skruetrækkerens spids med en
klud, så du ikke ødelægger dækslet.
TREDJE STOPLYS
De er med LED og er placeret på den
indbyggede spoiler i bagagerumsklappen.
Kontakt Alfa Romeos servicenet for
yderligere oplysninger.
NUMMERPLADELYS
Pærerne udskiftes på følgende måde:
Fjern nummerpladelygterne A fig. 80.Drej fatningen 2 fig. 81 med uret, fjern
pæren 3, og udskift den.
monter den nye pære og sørg for, at
den er fastgjort korrekt, og genmonter
herefter nummerpladens lysenheder
fig. 80 på plads, og sørg for, at alt er
fastgjort korrekt.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
102
I NØDSTILFÆLDE

UDSKIFTNING AF SIKRINGER
GENERELLE OPLYSNINGER
Sikringer beskytter det elektriske anlæg.
De træder hovedsageligt i funktion (dvs.
afbryder strømmen) i tilfælde af fejl ved
anlægget eller ukorrekt udførte
reparationer.
Sikringerne tages ud med udtrækkeren,
der er placeret under dækslet på
sikringsholderen i motorrummet
(dækslet tages af, som beskrevet i
afsnittet "Centralboks i motorrum").
VERSIONER MED "ALFA TCT"-
GEARKASSE
(afhængigt af versioner/markeder)
Alfa TCT-gearets komponenter er
beskyttet af særlige sikringer. Henvend
dig til Alfa Romeos servicenet for
eventuel udskiftning.
SIKRINGSBOKSE
Sikringerne er grupperet i tre
styreenheder placeret i motorrummet, på
instrumentpanelet og inden i
bagagerummet.
Sikringsboks i motorrummet
Den er placeret ved siden af batteriet
fig. 83: For at få adgang til sikringerne
løsnes skruerne 1 fig. 82 og dækslet
2 tages af.Nummereringen, der identificerer den
elektriske del svarende til hver sikring, er
synlig på bagsiden af dækslet.
Efter udskiftning af en sikring
kontrolleres det, at dækslet 2 til
sikringernes centralboks er helt lukket.
82A0K0525C
83A0K0231C
103
112) 113) 114) 115) 116)35)
36)

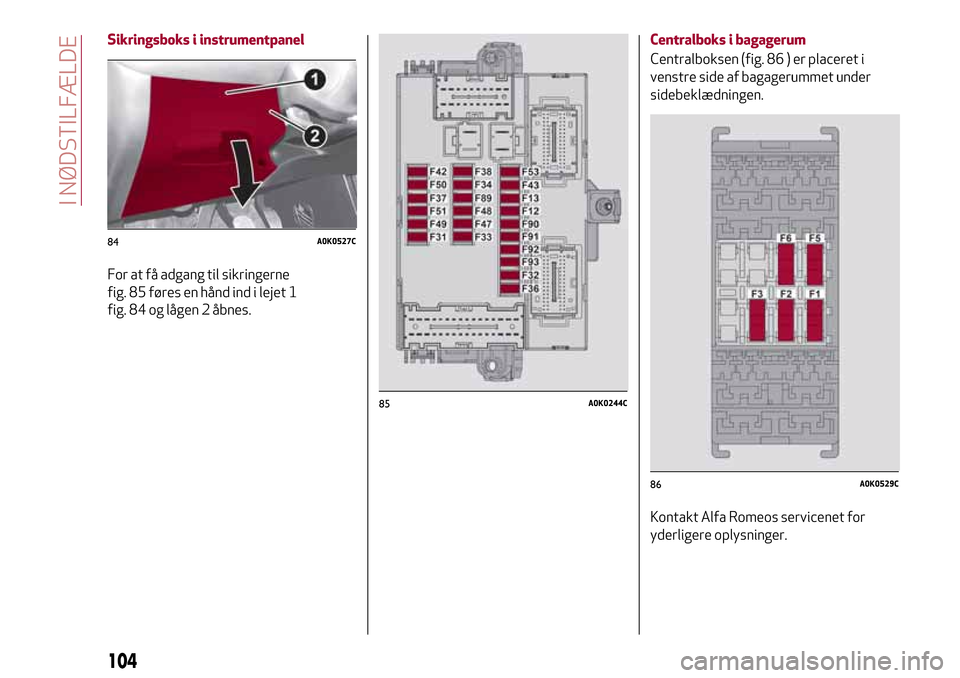

Sikringsboks i instrumentpanel
For at få adgang til sikringerne
fig. 85 føres en hånd ind i lejet 1
fig. 84 og lågen 2 åbnes.Centralboks i bagagerum
Centralboksen (fig. 86 ) er placeret i
venstre side af bagagerummet under
sidebeklædningen.
Kontakt Alfa Romeos servicenet for
yderligere oplysninger.
84A0K0527C
85A0K0244C
86A0K0529C
104
I NØDSTILFÆLDE

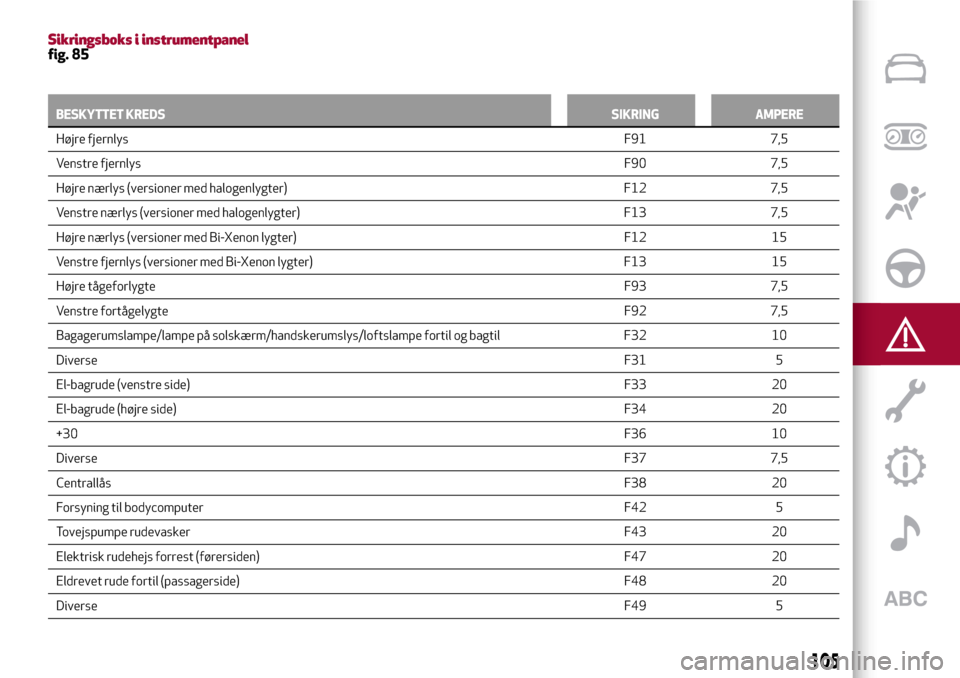

Sikringsboks i instrumentpanelfig. 85
BESKYTTET KREDSSIKRING AMPERE
Højre fjernlysF91 7,5
Venstre fjernlysF90 7,5
Højre nærlys (versioner med halogenlygter) F12 7,5
Venstre nærlys (versioner med halogenlygter) F13 7,5
Højre nærlys (versioner med Bi-Xenon lygter) F12 15
Venstre fjernlys (versioner med Bi-Xenon lygter) F13 15
Højre tågeforlygteF93 7,5
Venstre fortågelygteF92 7,5
Bagagerumslampe/lampe på solskærm/handskerumslys/loftslampe fortil og bagtil F32 10
DiverseF31 5
El-bagrude (venstre side)F33 20
El-bagrude (højre side)F34 20
+30F36 10
DiverseF37 7,5
CentrallåsF38 20
Forsyning til bodycomputerF42 5
Tovejspumpe rudevaskerF43 20
Elektrisk rudehejs forrest (førersiden) F47 20
Eldrevet rude fortil (passagerside) F48 20
DiverseF49 5
105

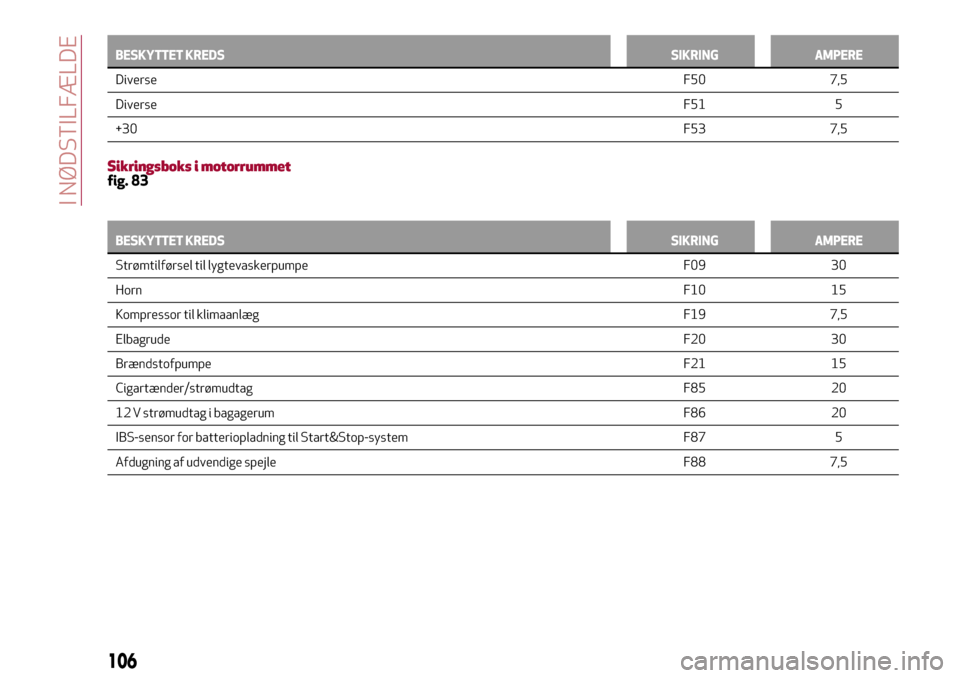

BESKYTTET KREDSSIKRING AMPERE
DiverseF50 7,5
DiverseF51 5
+30F53 7,5
Sikringsboks i motorrummetfig. 83
BESKYTTET KREDSSIKRING AMPERE
Strømtilførsel til lygtevaskerpumpe F09 30
HornF10 15
Kompressor til klimaanlægF19 7,5
ElbagrudeF20 30
BrændstofpumpeF21 15
Cigartænder/strømudtagF85 20
12 V strømudtag i bagagerum F86 20
IBS-sensor for batteriopladning til Start&Stop-system F87 5
Afdugning af udvendige spejle F88 7,5
106
I NØDSTILFÆLDE

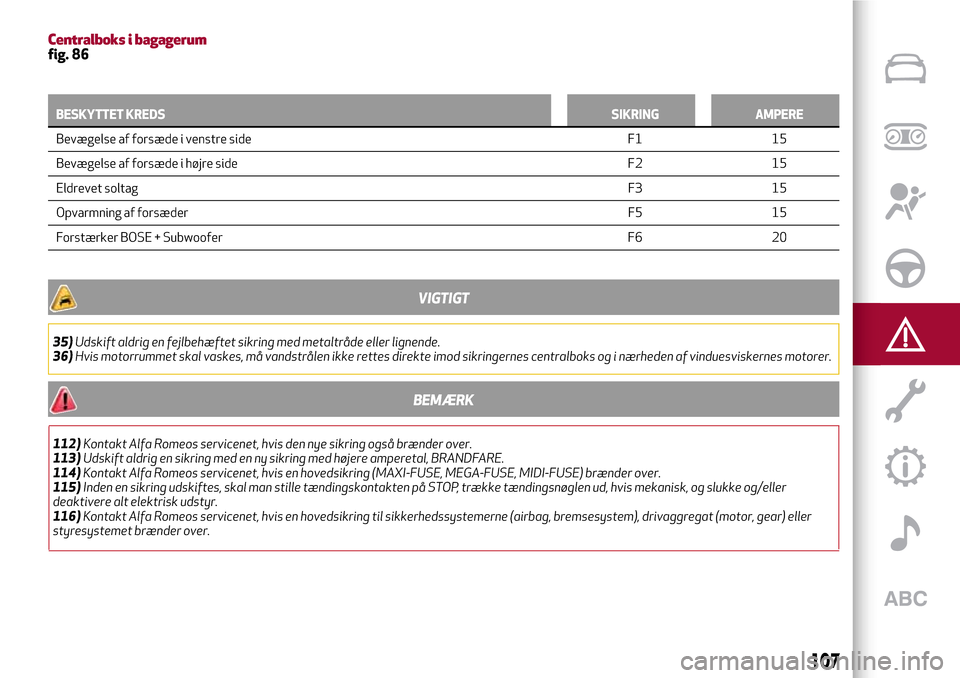

Centralboks i bagagerumfig. 86
BESKYTTET KREDSSIKRING AMPERE
Bevægelse af forsæde i venstre side F1 15
Bevægelse af forsæde i højre side F2 15
Eldrevet soltagF3 15
Opvarmning af forsæderF5 15
Forstærker BOSE + Subwoofer F6 20
VIGTIGT
35)Udskift aldrig en fejlbehæftet sikring med metaltråde eller lignende.
36)Hvis motorrummet skal vaskes, må vandstrålen ikke rettes direkte imod sikringernes centralboks og i nærheden af vinduesviskernes motorer.
BEMÆRK
112)Kontakt Alfa Romeos servicenet, hvis den nye sikring også brænder over.
113)Udskift aldrig en sikring med en ny sikring med højere amperetal, BRANDFARE.
114)Kontakt Alfa Romeos servicenet, hvis en hovedsikring (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) brænder over.
115)Inden en sikring udskiftes, skal man stille tændingskontakten på STOP, trække tændingsnøglen ud, hvis mekanisk, og slukke og/eller
deaktivere alt elektrisk udstyr.
116)Kontakt Alfa Romeos servicenet, hvis en hovedsikring til sikkerhedssystemerne (airbag, bremsesystem), drivaggregat (motor, gear) eller
styresystemet brænder over.
107

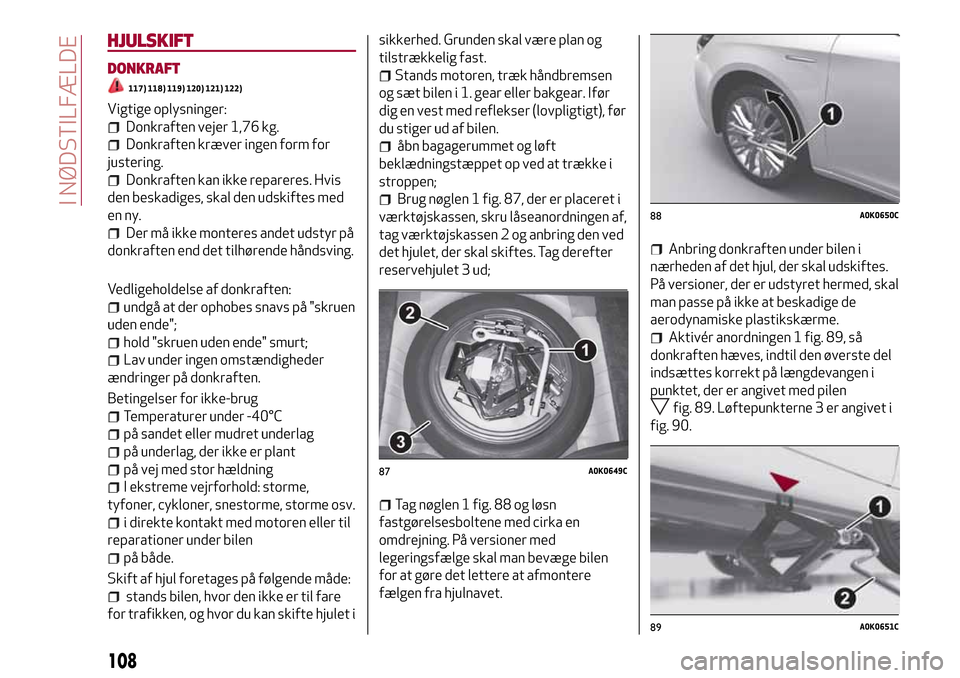

HJULSKIFT
DONKRAFT
117) 118) 119) 120) 121) 122)
Vigtige oplysninger:
Donkraften vejer 1,76 kg.
Donkraften kræver ingen form for
justering.
Donkraften kan ikke repareres. Hvis
den beskadiges, skal den udskiftes med
en ny.
Der må ikke monteres andet udstyr på
donkraften end det tilhørende håndsving.
Vedligeholdelse af donkraften:
undgå at der ophobes snavs på "skruen
uden ende";
hold "skruen uden ende" smurt;
Lav under ingen omstændigheder
ændringer på donkraften.
Betingelser for ikke-brug
Temperaturer under -40°C
på sandet eller mudret underlag
på underlag, der ikke er plant
på vej med stor hældning
I ekstreme vejrforhold: storme,
tyfoner, cykloner, snestorme, storme osv.
i direkte kontakt med motoren eller til
reparationer under bilen
på både.
Skift af hjul foretages på følgende måde:
stands bilen, hvor den ikke er til fare
for trafikken, og hvor du kan skifte hjulet isikkerhed. Grunden skal være plan og
tilstrækkelig fast.
Stands motoren, træk håndbremsen
og sæt bilen i 1. gear eller bakgear. Ifør
dig en vest med reflekser (lovpligtigt), før
du stiger ud af bilen.
åbn bagagerummet og løft
beklædningstæppet op ved at trække i
stroppen;
Brug nøglen 1 fig. 87, der er placeret i
værktøjskassen, skru låseanordningen af,
tag værktøjskassen 2 og anbring den ved
det hjulet, der skal skiftes. Tag derefter
reservehjulet 3 ud;
Tag nøglen 1 fig. 88 og løsn
fastgørelsesboltene med cirka en
omdrejning. På versioner med
legeringsfælge skal man bevæge bilen
for at gøre det lettere at afmontere
fælgen fra hjulnavet.
Anbring donkraften under bilen i
nærheden af det hjul, der skal udskiftes.
På versioner, der er udstyret hermed, skal
man passe på ikke at beskadige de
aerodynamiske plastikskærme.
Aktivér anordningen 1 fig. 89, så
donkraften hæves, indtil den øverste del
indsættes korrekt på længdevangen i
punktet, der er angivet med pilen
fig. 89. Løftepunkterne 3 er angivet i
fig. 90.
87A0K0649C
88A0K0650C
89A0K0651C
108
I NØDSTILFÆLDE
