Alfa Romeo MiTo 2008 Manual de Empleo y Cuidado (in Spanish)

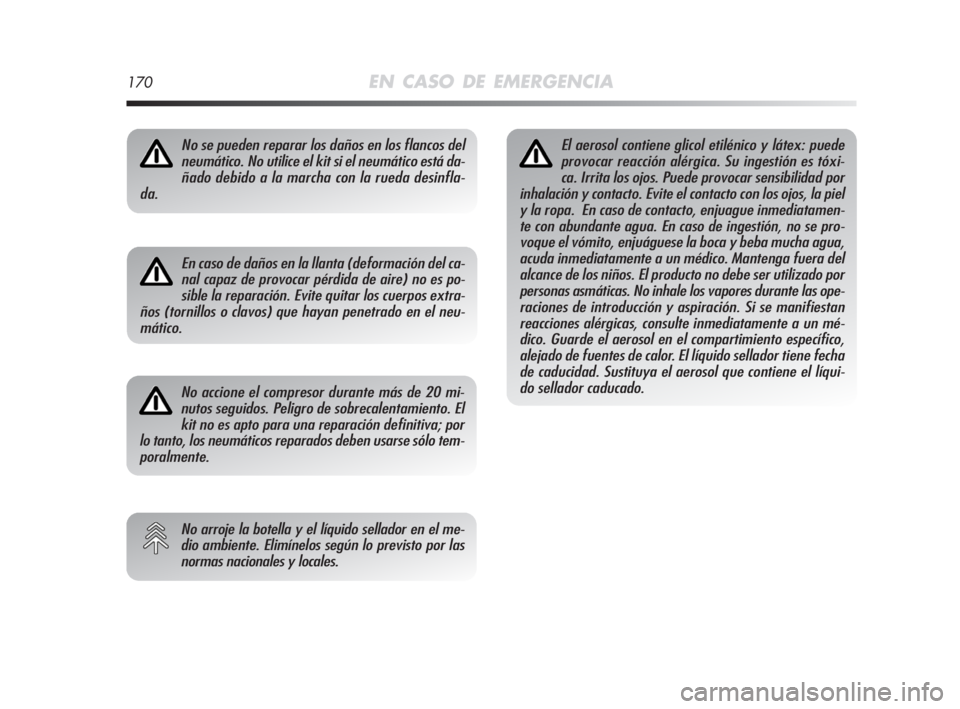

170EN CASO DE EMERGENCIA
No se pueden reparar los daños en los flancos del
neumático. No utilice el kit si el neumático está da-
ñado debido a la marcha con la rueda desinfla-
da.
En caso de daños en la llanta (deformación del ca-
nal capaz de provocar pérdida de aire) no es po-
sible la reparación. Evite quitar los cuerpos extra-
ños (tornillos o clavos) que hayan penetrado en el neu-
mático.
No accione el compresor durante más de 20 mi-
nutos seguidos. Peligro de sobrecalentamiento. El
kit no es apto para una reparación definitiva; por
lo tanto, los neumáticos reparados deben usarse sólo tem-
poralmente.
No arroje la botella y el líquido sellador en el me-
dio ambiente. Elimínelos según lo previsto por las
normas nacionales y locales.
El aerosol contiene glicol etilénico y látex: puede
provocar reacción alérgica. Su ingestión es tóxi-
ca. Irrita los ojos. Puede provocar sensibilidad por
inhalación y contacto. Evite el contacto con los ojos, la piel
y la ropa. En caso de contacto, enjuague inmediatamen-
te con abundante agua. En caso de ingestión, no se pro-
voque el vómito, enjuáguese la boca y beba mucha agua,
acuda inmediatamente a un médico. Mantenga fuera del
alcance de los niños. El producto no debe ser utilizado por
personas asmáticas. No inhale los vapores durante las ope-
raciones de introducción y aspiración. Si se manifiestan
reacciones alérgicas, consulte inmediatamente a un mé-
dico. Guarde el aerosol en el compartimiento específico,
alejado de fuentes de calor. El líquido sellador tiene fecha
de caducidad. Sustituya el aerosol que contiene el líqui-
do sellador caducado.
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 170

EN CASO DE EMERGENCIA171
4

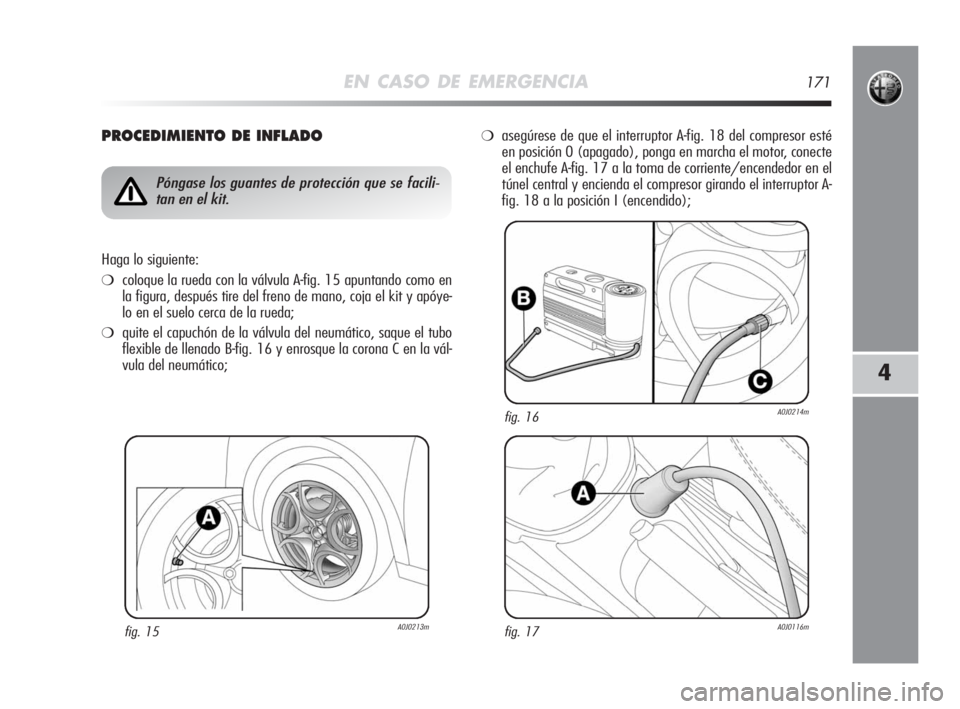

PROCEDIMIENTO DE INFLADO
fig. 15A0J0213m
Póngase los guantes de protección que se facili-
tan en el kit.
Haga lo siguiente:
❍coloque la rueda con la válvula A-fig. 15 apuntando como en
la figura, después tire del freno de mano, coja el kit y apóye-
lo en el suelo cerca de la rueda;
❍quite el capuchón de la válvula del neumático, saque el tubo
flexible de llenado B-fig. 16 y enrosque la corona C en la vál-
vula del neumático;
❍asegúrese de que el interruptor A-fig. 18 del compresor esté
en posición 0 (apagado), ponga en marcha el motor, conecte
el enchufe A-fig. 17 a la toma de corriente/encendedor en el
túnel central y encienda el compresor girando el interruptor A-
fig. 18 a la posición I (encendido);
fig. 17A0J0116m
fig. 16A0J0214m
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 171

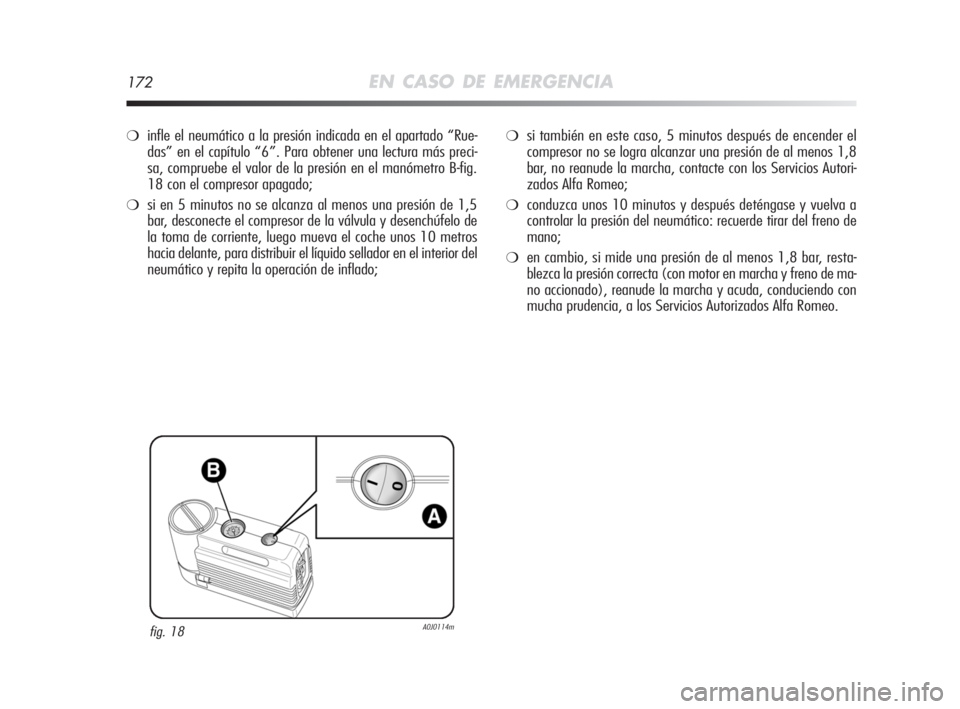

172EN CASO DE EMERGENCIA
❍infle el neumático a la presión indicada en el apartado “Rue-
das” en el capítulo “6”. Para obtener una lectura más preci-
sa, compruebe el valor de la presión en el manómetro B-fig.
18 con el compresor apagado;
❍si en 5 minutos no se alcanza al menos una presión de 1,5
bar, desconecte el compresor de la válvula y desenchúfelo de
la toma de corriente, luego mueva el coche unos 10 metros
hacia delante, para distribuir el líquido sellador en el interior del
neumático y repita la operación de inflado;
fig. 18A0J0114m
❍si también en este caso, 5 minutos después de encender el
compresor no se logra alcanzar una presión de al menos 1,8
bar, no reanude la marcha, contacte con los Servicios Autori-
zados Alfa Romeo;
❍conduzca unos 10 minutos y después deténgase y vuelva a
controlar la presión del neumático: recuerde tirar del freno de
mano;
❍en cambio, si mide una presión de al menos 1,8 bar, resta-
blezca la presión correcta (con motor en marcha y freno de ma-
no accionado), reanude la marcha y acuda, conduciendo con
mucha prudencia, a los Servicios Autorizados Alfa Romeo.
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 172

EN CASO DE EMERGENCIA173
4
fig. 19A0J0225m
A

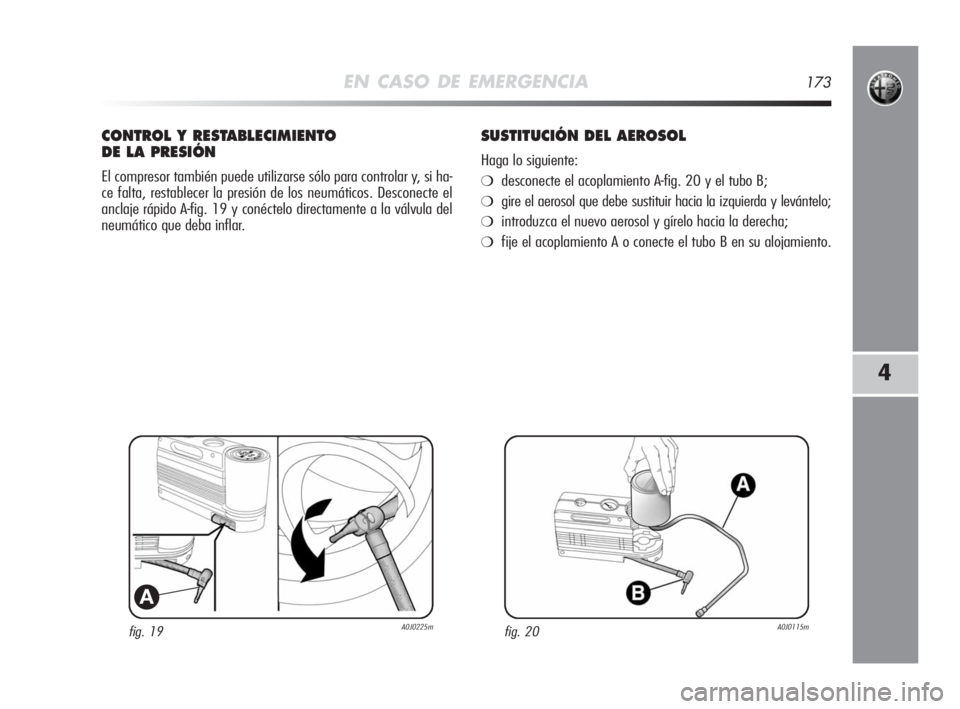

CONTROL Y RESTABLECIMIENTO
DE LA PRESIÓN
El compresor también puede utilizarse sólo para controlar y, si ha-
ce falta, restablecer la presión de los neumáticos. Desconecte el
anclaje rápido A-fig. 19 y conéctelo directamente a la válvula del
neumático que deba inflar.
SUSTITUCIÓN DEL AEROSOL
Haga lo siguiente:
❍desconecte el acoplamiento A-fig. 20 y el tubo B;
❍gire el aerosol que debe sustituir hacia la izquierda y levántelo;
❍introduzca el nuevo aerosol y gírelo hacia la derecha;
❍fije el acoplamiento A o conecte el tubo B en su alojamiento.
fig. 20A0J0115m
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 173

174EN CASO DE EMERGENCIA

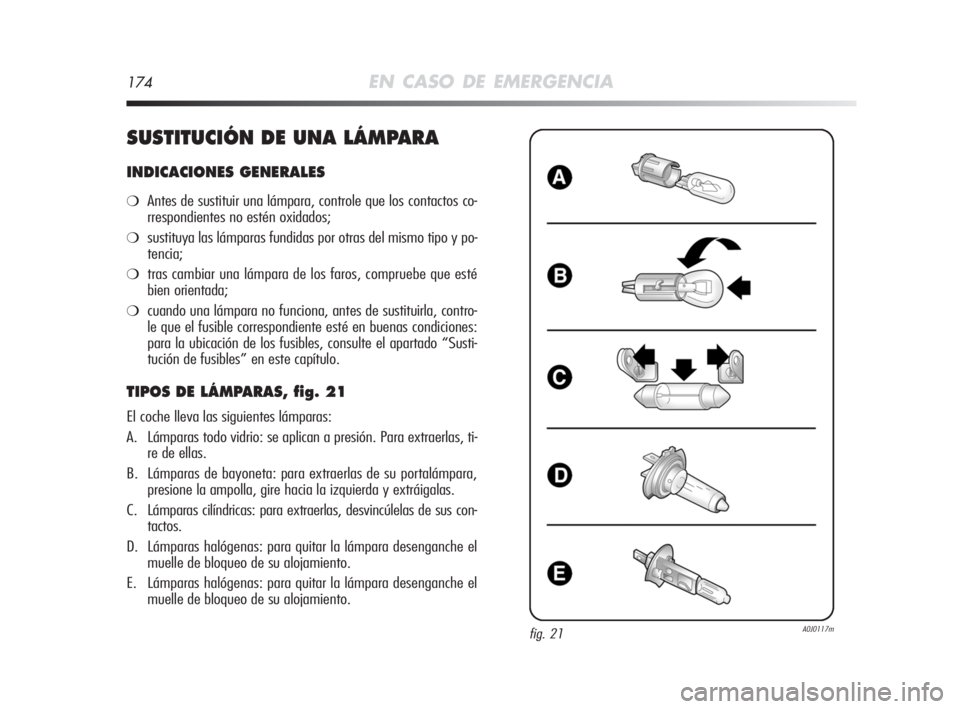

SUSTITUCIÓN DE UNA LÁMPARA
INDICACIONES GENERALES
❍Antes de sustituir una lámpara, controle que los contactos co-
rrespondientes no estén oxidados;
❍sustituya las lámparas fundidas por otras del mismo tipo y po-
tencia;
❍tras cambiar una lámpara de los faros, compruebe que esté
bien orientada;
❍cuando una lámpara no funciona, antes de sustituirla, contro-
le que el fusible correspondiente esté en buenas condiciones:
para la ubicación de los fusibles, consulte el apartado “Susti-
tución de fusibles” en este capítulo.
TIPOS DE LÁMPARAS, fig. 21
El coche lleva las siguientes lámparas:
A. Lámparas todo vidrio: se aplican a presión. Para extraerlas, ti-
re de ellas.
B. Lámparas de bayoneta: para extraerlas de su portalámpara,
presione la ampolla, gire hacia la izquierda y extráigalas.
C. Lámparas cilíndricas: para extraerlas, desvincúlelas de sus con-
tactos.
D. Lámparas halógenas: para quitar la lámpara desenganche el
muelle de bloqueo de su alojamiento.
E. Lámparas halógenas: para quitar la lámpara desenganche el
muelle de bloqueo de su alojamiento.
fig. 21A0J0117m
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 174

A
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A5/21W
–
55W
55W
D1S
21W
21W
5W
–
–
5W
55W
21W
21W
10W
5W
5W
5W
EN CASO DE EMERGENCIA175
4
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W

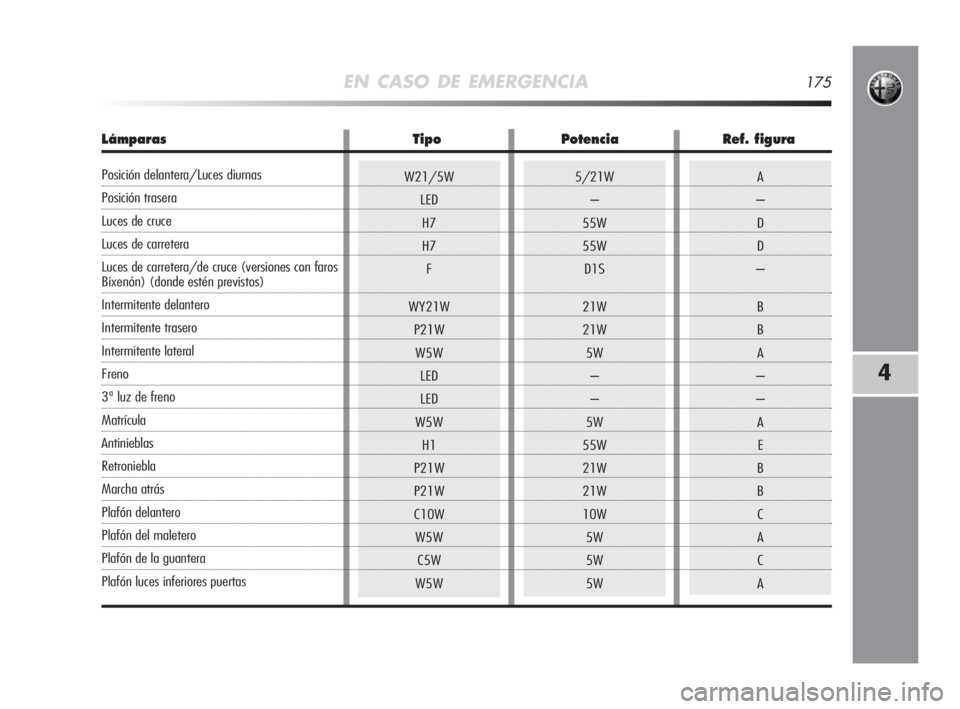

Lámparas Tipo Potencia Ref. figura
Posición delantera/Luces diurnas
Posición trasera
Luces de cruce
Luces de carretera
Luces de carretera/de cruce (versiones con faros
Bixenón) (donde estén previstos)
Intermitente delantero
Intermitente trasero
Intermitente lateral
Freno
3ª luz de freno
Matrícula
Antinieblas
Retroniebla
Marcha atrás
Plafón delantero
Plafón del maletero
Plafón de la guantera
Plafón luces inferiores puertas
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 175

176EN CASO DE EMERGENCIA

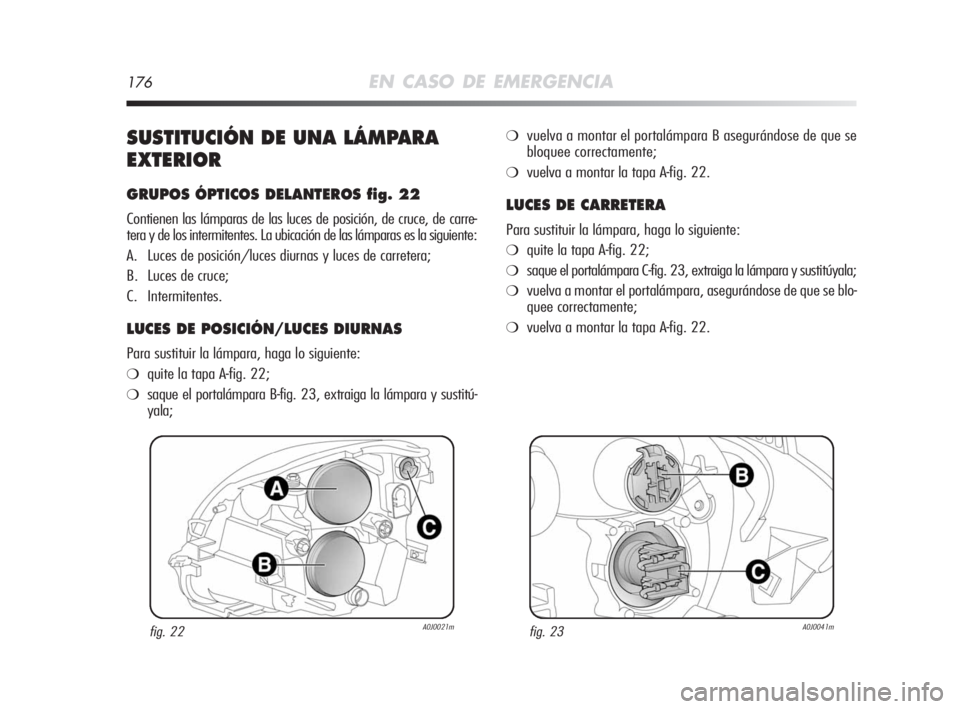

SUSTITUCIÓN DE UNA LÁMPARA
EXTERIOR
GRUPOS ÓPTICOS DELANTEROS fig. 22
Contienen las lámparas de las luces de posición, de cruce, de carre-
tera y de los intermitentes. La ubicación de las lámparas es la siguiente:
A. Luces de posición/luces diurnas y luces de carretera;
B. Luces de cruce;
C. Intermitentes.
LUCES DE POSICIÓN/LUCES DIURNAS
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa A-fig. 22;
❍saque el portalámpara B-fig. 23, extraiga la lámpara y sustitú-
yala;
❍vuelva a montar el portalámpara B asegurándose de que se
bloquee correctamente;
❍vuelva a montar la tapa A-fig. 22.
LUCES DE CARRETERA
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa A-fig. 22;
❍saque el portalámpara C-fig. 23, extraiga la lámpara y sustitúyala;
❍vuelva a montar el portalámpara, asegurándose de que se blo-
quee correctamente;
❍vuelva a montar la tapa A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 176

EN CASO DE EMERGENCIA177
4

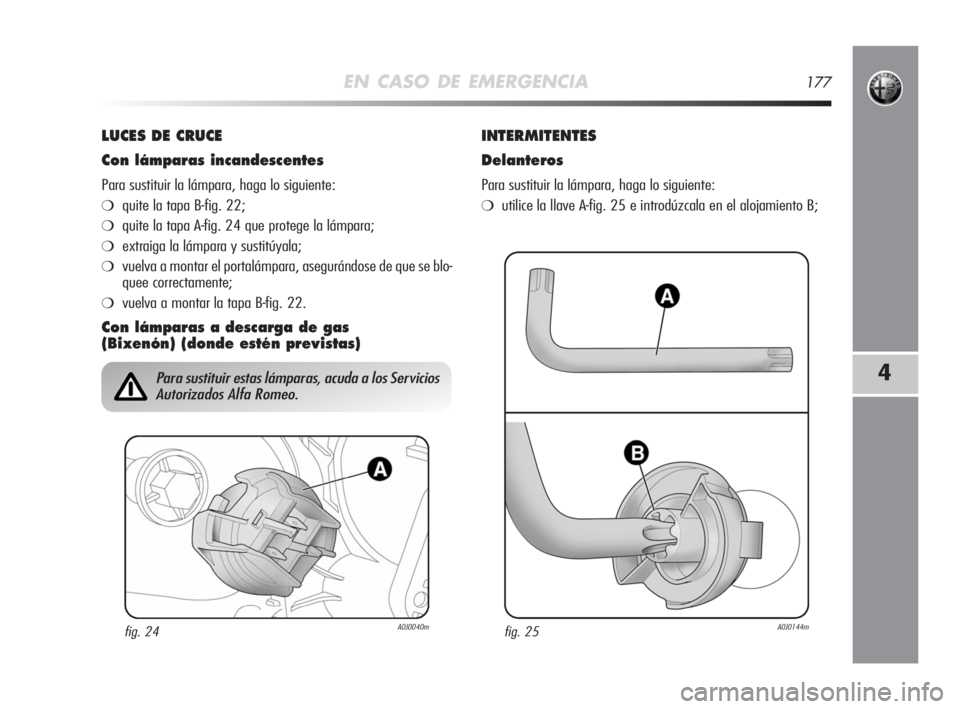

LUCES DE CRUCE
Con lámparas incandescentes
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa B-fig. 22;
❍quite la tapa A-fig. 24 que protege la lámpara;
❍extraiga la lámpara y sustitúyala;
❍vuelva a montar el portalámpara, asegurándose de que se blo-
quee correctamente;
❍vuelva a montar la tapa B-fig. 22.
Con lámparas a descarga de gas
(Bixenón) (donde estén previstas)INTERMITENTES
Delanteros
Para sustituir la lámpara, haga lo siguiente:
❍utilice la llave A-fig. 25 e introdúzcala en el alojamiento B;
fig. 24A0J0040m
Para sustituir estas lámparas, acuda a los Servicios
Autorizados Alfa Romeo.
fig. 25A0J0144m
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 177

178EN CASO DE EMERGENCIA

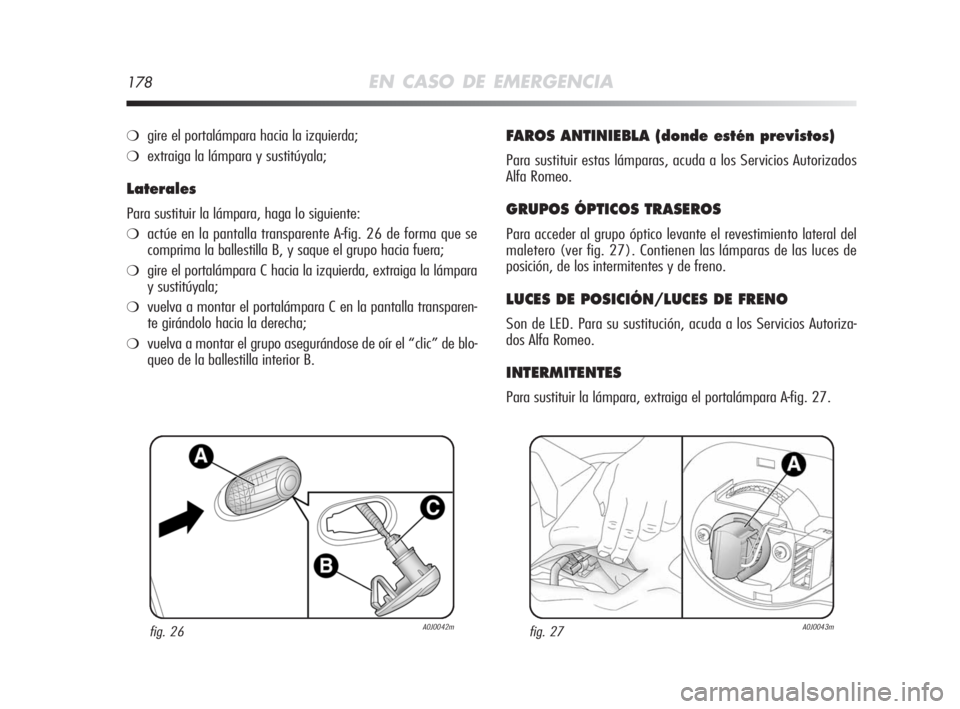

❍gire el portalámpara hacia la izquierda;
❍extraiga la lámpara y sustitúyala;
Laterales
Para sustituir la lámpara, haga lo siguiente:
❍actúe en la pantalla transparente A-fig. 26 de forma que se
comprima la ballestilla B, y saque el grupo hacia fuera;
❍gire el portalámpara C hacia la izquierda, extraiga la lámpara
y sustitúyala;
❍vuelva a montar el portalámpara C en la pantalla transparen-
te girándolo hacia la derecha;
❍vuelva a montar el grupo asegurándose de oír el “clic” de blo-
queo de la ballestilla interior B.
FAROS ANTINIEBLA (donde estén previstos)
Para sustituir estas lámparas, acuda a los Servicios Autorizados
Alfa Romeo.
GRUPOS ÓPTICOS TRASEROS
Para acceder al grupo óptico levante el revestimiento lateral del
maletero (ver fig. 27). Contienen las lámparas de las luces de
posición, de los intermitentes y de freno.
LUCES DE POSICIÓN/LUCES DE FRENO
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
INTERMITENTES
Para sustituir la lámpara, extraiga el portalámpara A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 178

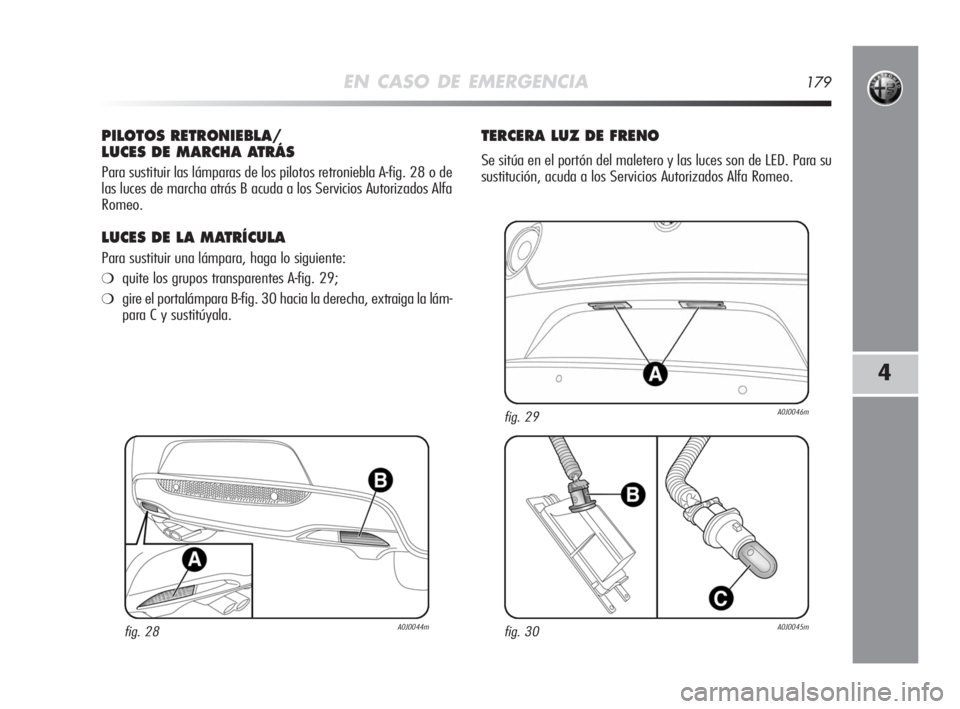

EN CASO DE EMERGENCIA179
4
PILOTOS RETRONIEBLA/
LUCES DE MARCHA ATRÁS
Para sustituir las lámparas de los pilotos retroniebla A-fig. 28 o de
las luces de marcha atrás B acuda a los Servicios Autorizados Alfa
Romeo.
LUCES DE LA MATRÍCULA
Para sustituir una lámpara, haga lo siguiente:
❍quite los grupos transparentes A-fig. 29;
❍gire el portalámpara B-fig. 30 hacia la derecha, extraiga la lám-
para C y sustitúyala.
TERCERA LUZ DE FRENO
Se sitúa en el portón del maletero y las luces son de LED. Para su
sustitución, acuda a los Servicios Autorizados Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
159-196 Alfa MiTo E 11-06-2008 11:14 Pagina 179
