Alfa Romeo MiTo 2008 Manual de Empleo y Cuidado (in Spanish)

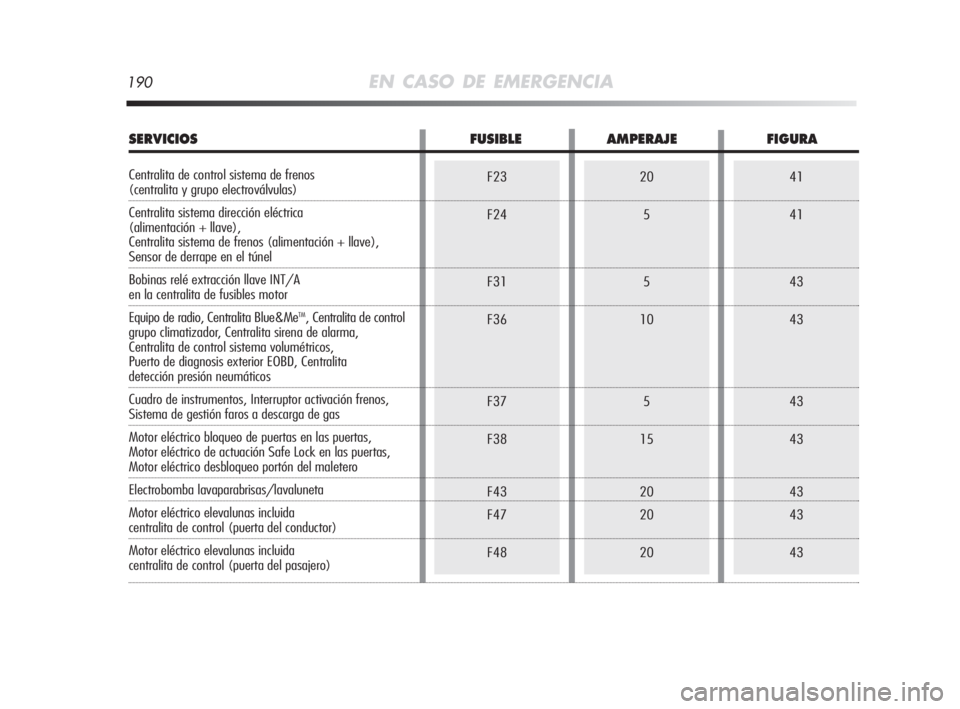

190EN CASO DE EMERGENCIA
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43
SERVICIOS FUSIBLE AMPERAJE FIGURA
Centralita de control sistema de frenos (centralita y grupo electroválvulas)
Centralita sistema dirección eléctrica
(alimentación + llave),
Centralita sistema de frenos (alimentación + llave),
Sensor de derrape en el túnel
Bobinas relé extracción llave INT/A
en la centralita de fusibles motor
Equipo de radio, Centralita Blue&Me
TM, Centralita de control
grupo climatizador, Centralita sirena de alarma,
Centralita de control sistema volumétricos,
Puerto de diagnosis exterior EOBD, Centralita
detección presión neumáticos
Cuadro de instrumentos, Interruptor activación frenos,
Sistema de gestión faros a descarga de gas
Motor eléctrico bloqueo de puertas en las puertas,
Motor eléctrico de actuación Safe Lock en las puertas,
Motor eléctrico desbloqueo portón del maletero
Electrobomba lavaparabrisas/lavaluneta
Motor eléctrico elevalunas incluida
centralita de control (puerta del conductor)
Motor eléctrico elevalunas incluida
centralita de control (puerta del pasajero)
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 190

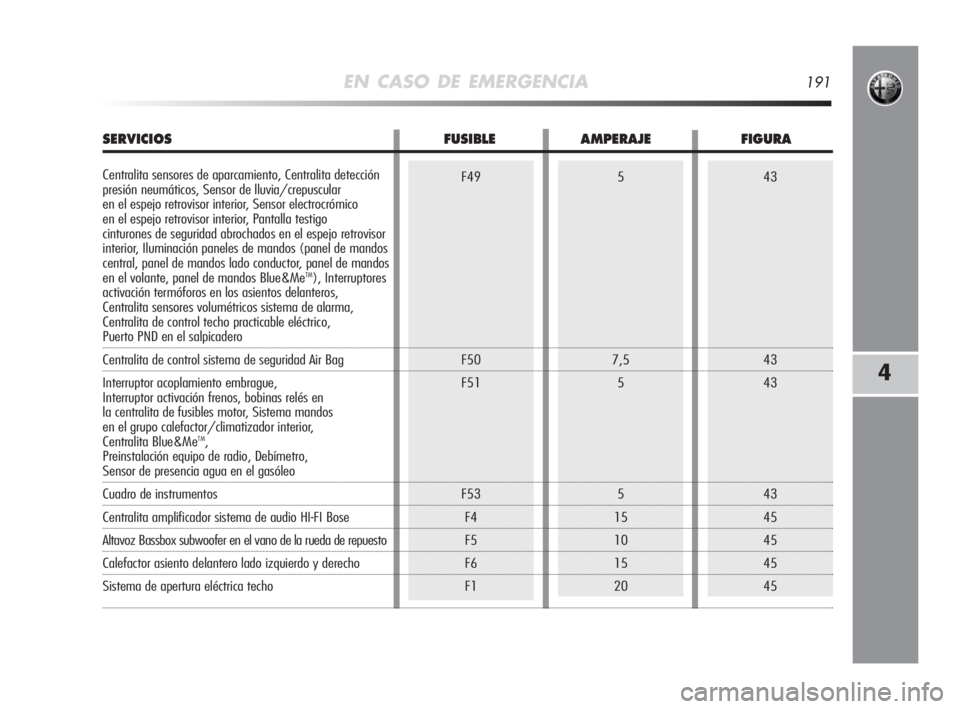

EN CASO DE EMERGENCIA191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20
SERVICIOS FUSIBLE AMPERAJE FIGURA
Centralita sensores de aparcamiento, Centralita detección
presión neumáticos, Sensor de lluvia/crepuscular
en el espejo retrovisor interior, Sensor electrocrómico
en el espejo retrovisor interior, Pantalla testigo
cinturones de seguridad abrochados en el espejo retrovisor
interior, Iluminación paneles de mandos (panel de mandos
central, panel de mandos lado conductor, panel de mandos
en el volante, panel de mandos Blue&Me
TM), Interruptores
activación termóforos en los asientos delanteros,
Centralita sensores volumétricos sistema de alarma,
Centralita de control techo practicable eléctrico,
Puerto PND en el salpicadero
Centralita de control sistema de seguridad Air Bag
Interruptor acoplamiento embrague,
Interruptor activación frenos, bobinas relés en
la centralita de fusibles motor, Sistema mandos
en el grupo calefactor/climatizador interior,
Centralita Blue&Me
TM,
Preinstalación equipo de radio, Debímetro,
Sensor de presencia agua en el gasóleo
Cuadro de instrumentos
Centralita amplificador sistema de audio HI-FI Bose
Altavoz Bassbox subwoofer en el vano de la rueda de repuesto
Calefactor asiento delantero lado izquierdo y derecho
Sistema de apertura eléctrica techo
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 191

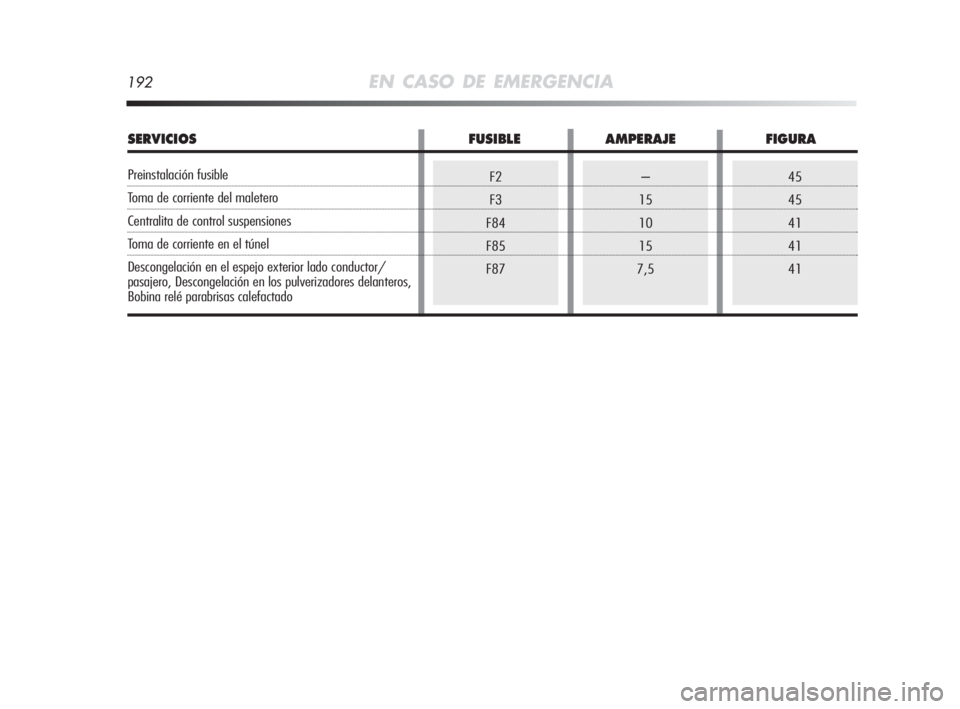

192EN CASO DE EMERGENCIA
–
15
10
15
7,545
45
41
41
41F2
F3
F84
F85
F87
SERVICIOS FUSIBLE AMPERAJE FIGURA
Preinstalación fusible
Toma de corriente del maletero
Centralita de control suspensiones
Toma de corriente en el túnel
Descongelación en el espejo exterior lado conductor/
pasajero, Descongelación en los pulverizadores delanteros,
Bobina relé parabrisas calefactado
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 192

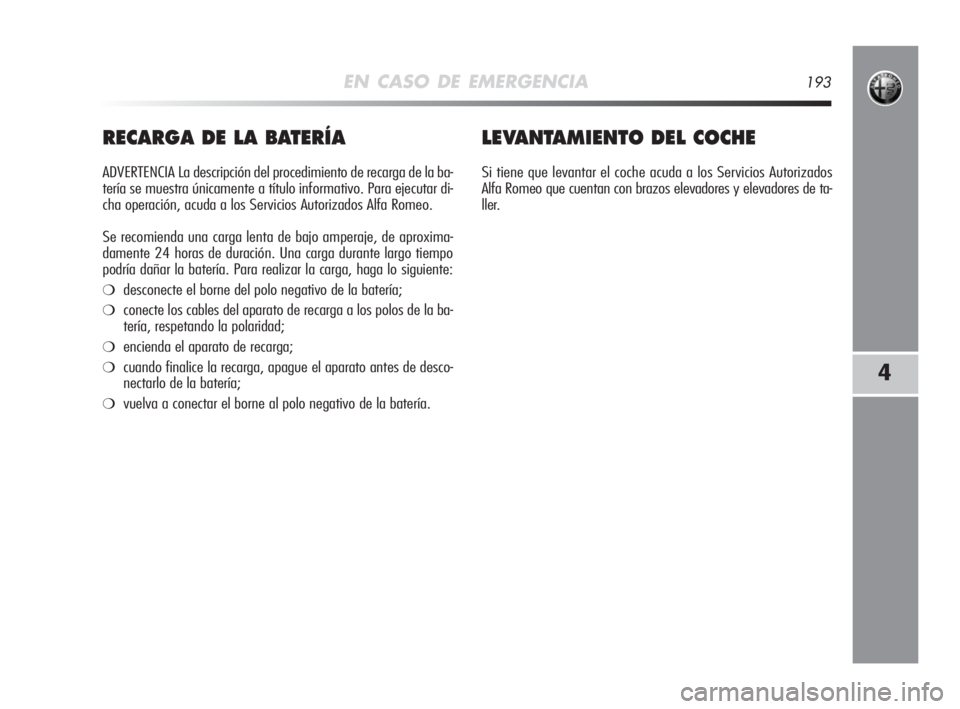

EN CASO DE EMERGENCIA193
4
RECARGA DE LA BATERÍA
ADVERTENCIA La descripción del procedimiento de recarga de la ba-
tería se muestra únicamente a título informativo. Para ejecutar di-
cha operación, acuda a los Servicios Autorizados Alfa Romeo.
Se recomienda una carga lenta de bajo amperaje, de aproxima-
damente 24 horas de duración. Una carga durante largo tiempo
podría dañar la batería. Para realizar la carga, haga lo siguiente:
❍desconecte el borne del polo negativo de la batería;
❍conecte los cables del aparato de recarga a los polos de la ba-
tería, respetando la polaridad;
❍encienda el aparato de recarga;
❍cuando finalice la recarga, apague el aparato antes de desco-
nectarlo de la batería;
❍vuelva a conectar el borne al polo negativo de la batería.
LEVANTAMIENTO DEL COCHE
Si tiene que levantar el coche acuda a los Servicios Autorizados
Alfa Romeo que cuentan con brazos elevadores y elevadores de ta-
ller.
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 193

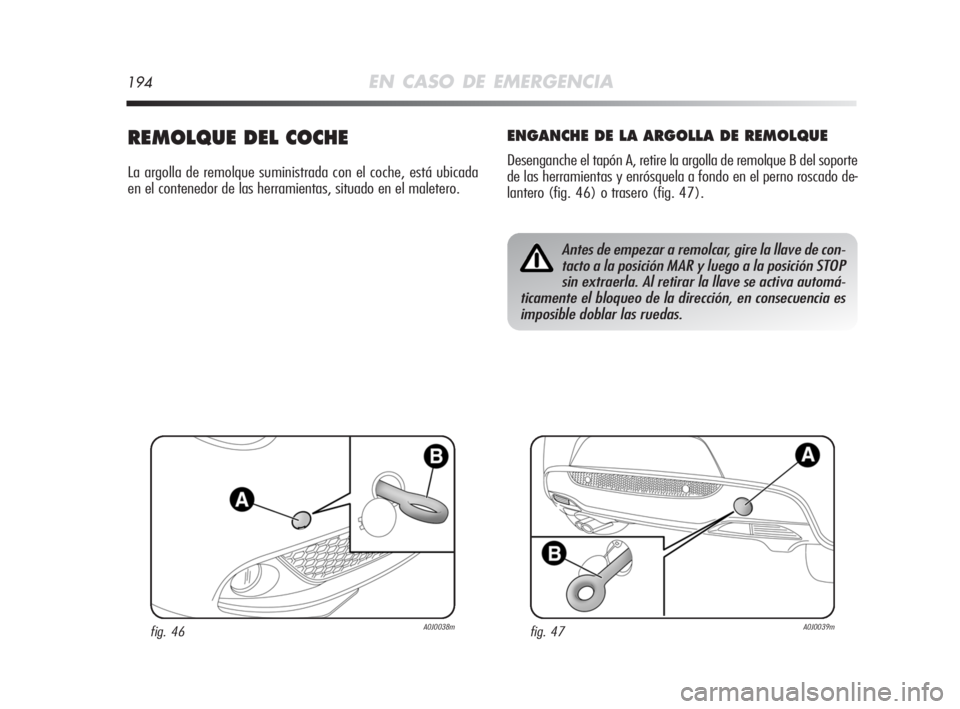

194EN CASO DE EMERGENCIA
REMOLQUE DEL COCHE
La argolla de remolque suministrada con el coche, está ubicada
en el contenedor de las herramientas, situado en el maletero.
ENGANCHE DE LA ARGOLLA DE REMOLQUE
Desenganche el tapón A, retire la argolla de remolque B del soporte
de las herramientas y enrósquela a fondo en el perno roscado de-
lantero (fig. 46) o trasero (fig. 47).
Antes de empezar a remolcar, gire la llave de con-
tacto a la posición MAR y luego a la posición STOP
sin extraerla. Al retirar la llave se activa automá-
ticamente el bloqueo de la dirección, en consecuencia es
imposible doblar las ruedas.
fig. 46A0J0038mfig. 47A0J0039m
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 194

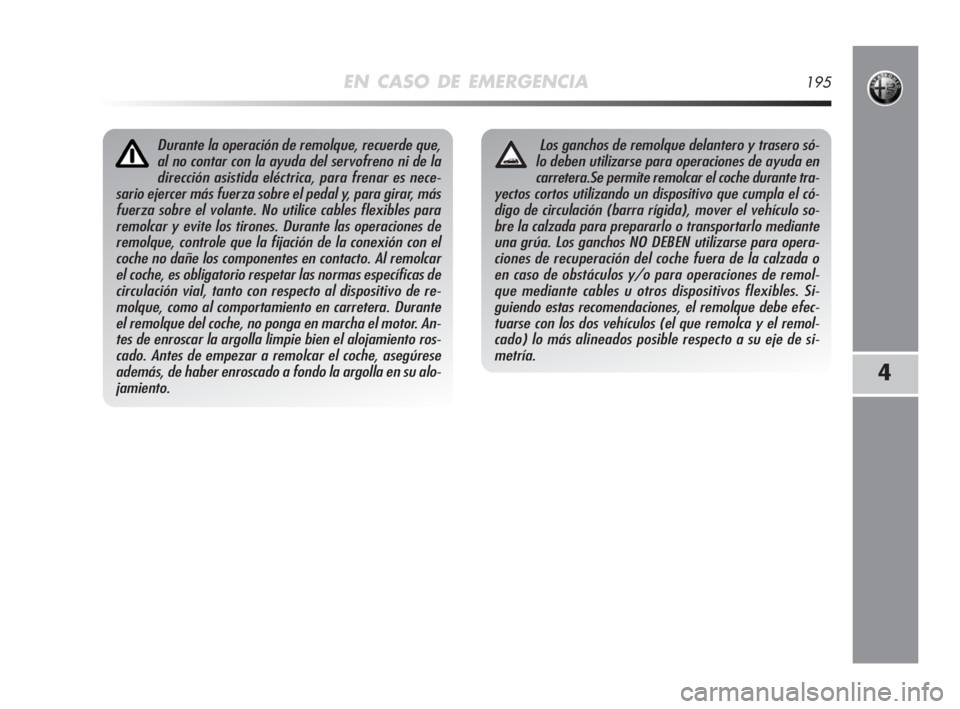

EN CASO DE EMERGENCIA195
4
Durante la operación de remolque, recuerde que,
al no contar con la ayuda del servofreno ni de la
dirección asistida eléctrica, para frenar es nece-
sario ejercer más fuerza sobre el pedal y, para girar, más
fuerza sobre el volante. No utilice cables flexibles para
remolcar y evite los tirones. Durante las operaciones de
remolque, controle que la fijación de la conexión con el
coche no dañe los componentes en contacto. Al remolcar
el coche, es obligatorio respetar las normas específicas de
circulación vial, tanto con respecto al dispositivo de re-
molque, como al comportamiento en carretera. Durante
el remolque del coche, no ponga en marcha el motor. An-
tes de enroscar la argolla limpie bien el alojamiento ros-
cado. Antes de empezar a remolcar el coche, asegúrese
además, de haber enroscado a fondo la argolla en su alo-
jamiento.Los ganchos de remolque delantero y trasero só-
lo deben utilizarse para operaciones de ayuda en
carretera.Se permite remolcar el coche durante tra-
yectos cortos utilizando un dispositivo que cumpla el có-
digo de circulación (barra rígida), mover el vehículo so-
bre la calzada para prepararlo o transportarlo mediante
una grúa. Los ganchos NO DEBEN utilizarse para opera-
ciones de recuperación del coche fuera de la calzada o
en caso de obstáculos y/o para operaciones de remol-
que mediante cables u otros dispositivos flexibles. Si-
guiendo estas recomendaciones, el remolque debe efec-
tuarse con los dos vehículos (el que remolca y el remol-
cado) lo más alineados posible respecto a su eje de si-
metría.
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 195

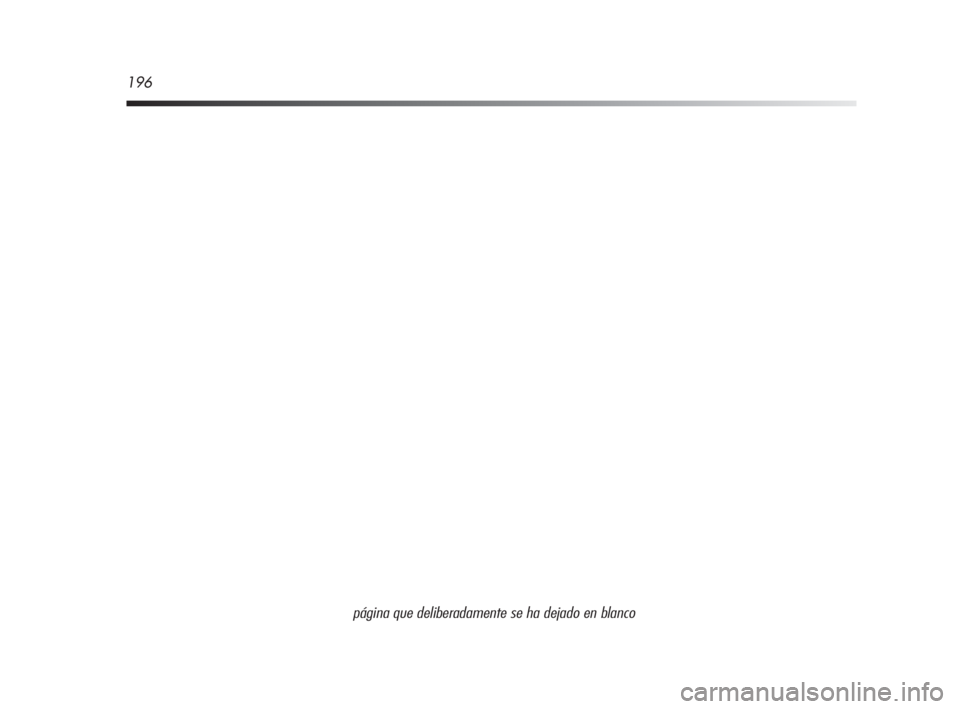

196
página que deliberadamente se ha dejado en blanco
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 196

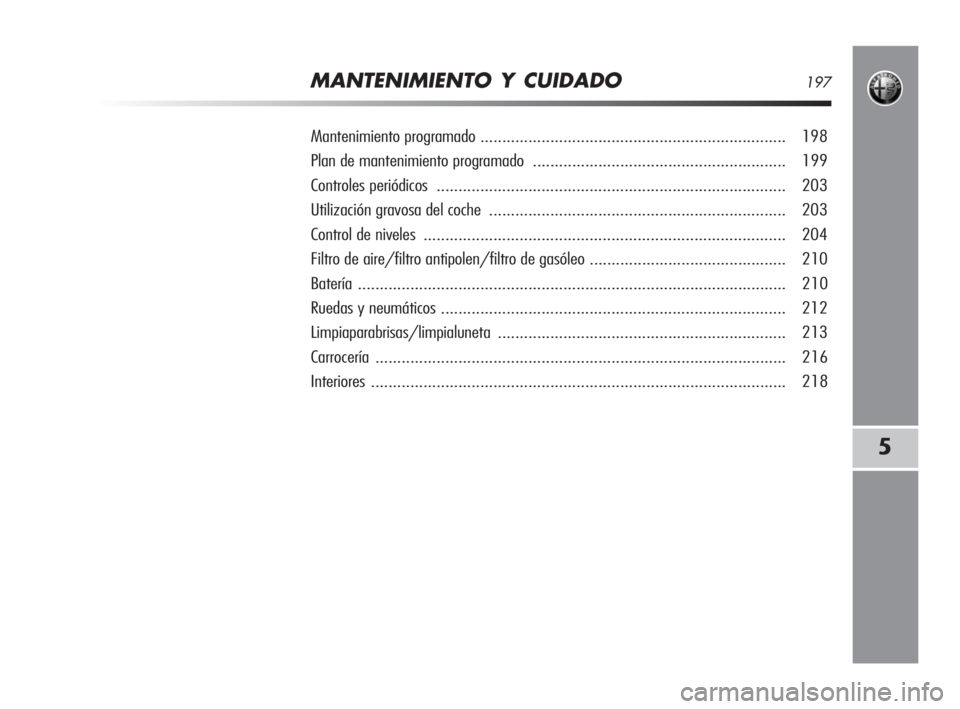

MANTENIMIENTO Y CUIDADO197
5
Mantenimiento programado ...................................................................... 198
Plan de mantenimiento programado.......................................................... 199
Controles periódicos ................................................................................ 203
Utilización gravosa del coche.................................................................... 203
Control de niveles ................................................................................... 204
Filtro de aire/filtro antipolen/filtro de gasóleo ............................................. 210
Batería.................................................................................................. 210
Ruedas y neumáticos ............................................................................... 212
Limpiaparabrisas/limpialuneta.................................................................. 213
Carrocería .............................................................................................. 216
Interiores............................................................................................... 218
197-220 Alfa MiTo E 11-06-2008 11:28 Pagina 197

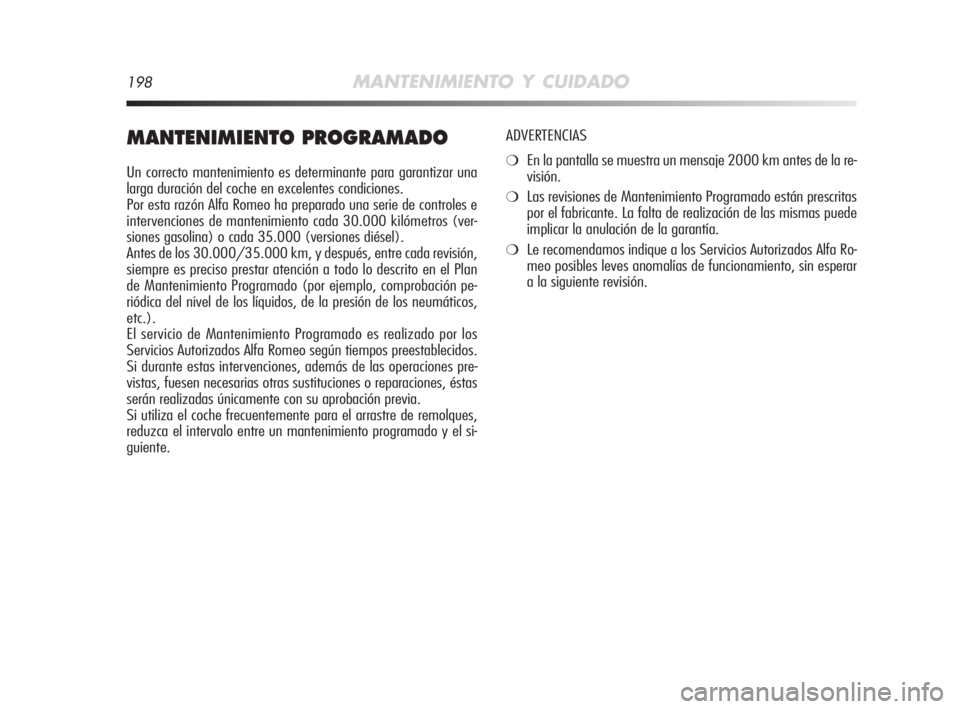

198MANTENIMIENTO Y CUIDADO
MANTENIMIENTO PROGRAMADO
Un correcto mantenimiento es determinante para garantizar una
larga duración del coche en excelentes condiciones.
Por esta razón Alfa Romeo ha preparado una serie de controles e
intervenciones de mantenimiento cada 30.000 kilómetros (ver-
siones gasolina) o cada 35.000 (versiones diésel).
Antes de los 30.000/35.000 km, y después, entre cada revisión,
siempre es preciso prestar atención a todo lo descrito en el Plan
de Mantenimiento Programado (por ejemplo, comprobación pe-
riódica del nivel de los líquidos, de la presión de los neumáticos,
etc.).
El servicio de Mantenimiento Programado es realizado por los
Servicios Autorizados Alfa Romeo según tiempos preestablecidos.
Si durante estas intervenciones, además de las operaciones pre-
vistas, fuesen necesarias otras sustituciones o reparaciones, éstas
serán realizadas únicamente con su aprobación previa.
Si utiliza el coche frecuentemente para el arrastre de remolques,
reduzca el intervalo entre un mantenimiento programado y el si-
guiente.ADVERTENCIAS❍En la pantalla se muestra un mensaje 2000 km antes de la re-
visión.
❍Las revisiones de Mantenimiento Programado están prescritas
por el fabricante. La falta de realización de las mismas puede
implicar la anulación de la garantía.
❍Le recomendamos indique a los Servicios Autorizados Alfa Ro-
meo posibles leves anomalías de funcionamiento, sin esperar
a la siguiente revisión.
197-220 Alfa MiTo E 11-06-2008 11:28 Pagina 198

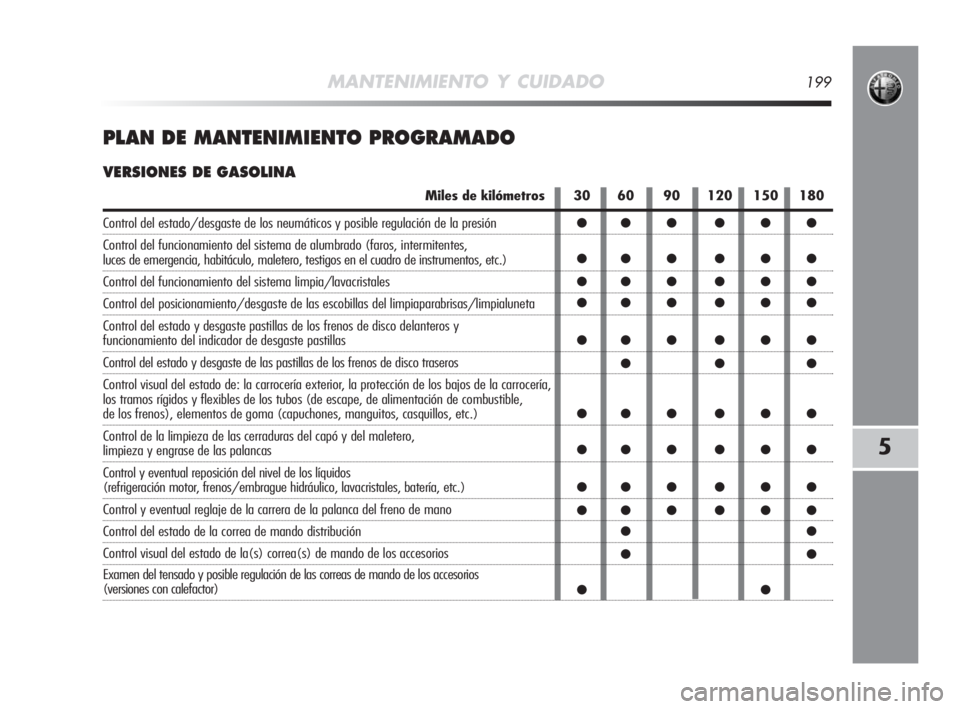

MANTENIMIENTO Y CUIDADO199
5
PLAN DE MANTENIMIENTO PROGRAMADO
VERSIONES DE GASOLINA
Miles de kilómetros
Control del estado/desgaste de los neumáticos y posible regulación de la presión
Control del funcionamiento del sistema de alumbrado (faros, intermitentes,
luces de emergencia, habitáculo, maletero, testigos en el cuadro de instrumentos, etc.)
Control del funcionamiento del sistema limpia/lavacristales
Control del posicionamiento/desgaste de las escobillas del limpiaparabrisas/limpialuneta
Control del estado y desgaste pastillas de los frenos de disco delanteros y
funcionamiento del indicador de desgaste pastillas
Control del estado y desgaste de las pastillas de los frenos de disco traseros
Control visual del estado de: la carrocería exterior, la protección de los bajos de la carrocería,
los tramos rígidos y flexibles de los tubos (de escape, de alimentación de combustible,
de los frenos), elementos de goma (capuchones, manguitos, casquillos, etc.)
Control de la limpieza de las cerraduras del capó y del maletero,
limpieza y engrase de las palancas
Control y eventual reposición del nivel de los líquidos
(refrigeración motor, frenos/embrague hidráulico, lavacristales, batería, etc.)
Control y eventual reglaje de la carrera de la palanca del freno de mano
Control del estado de la correa de mando distribución
Control visual del estado de la(s) correa(s) de mando de los accesorios
Examen del tensado y posible regulación de las correas de mando de los accesorios
(versiones con calefactor)30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●
197-220 Alfa MiTo E 11-06-2008 11:28 Pagina 199
