180EN CASO DE EMERGENCIA

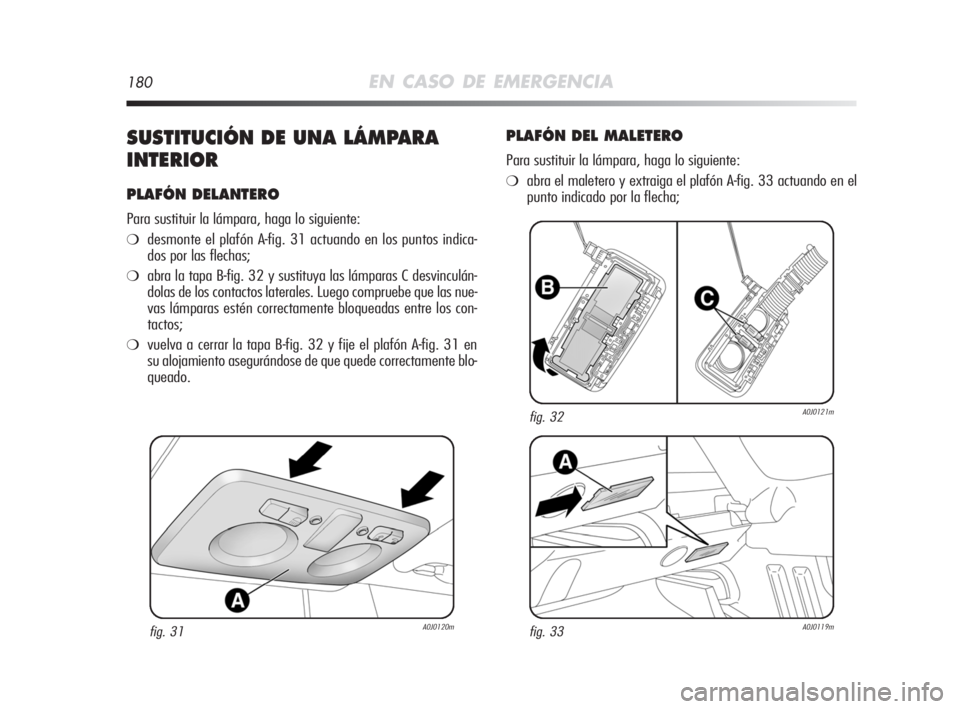

SUSTITUCIÓN DE UNA LÁMPARA
INTERIOR
PLAFÓN DELANTERO
Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 31 actuando en los puntos indica-
dos por las flechas;
❍abra la tapa B-fig. 32 y sustituya las lámparas C desvinculán-
dolas de los contactos laterales. Luego compruebe que las nue-
vas lámparas estén correctamente bloqueadas entre los con-
tactos;
❍vuelva a cerrar la tapa B-fig. 32 y fije el plafón A-fig. 31 en
su alojamiento asegurándose de que quede correctamente blo-
queado.
PLAFÓN DEL MALETERO
Para sustituir la lámpara, haga lo siguiente:
❍abra el maletero y extraiga el plafón A-fig. 33 actuando en el
punto indicado por la flecha;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 180

EN CASO DE EMERGENCIA181
4

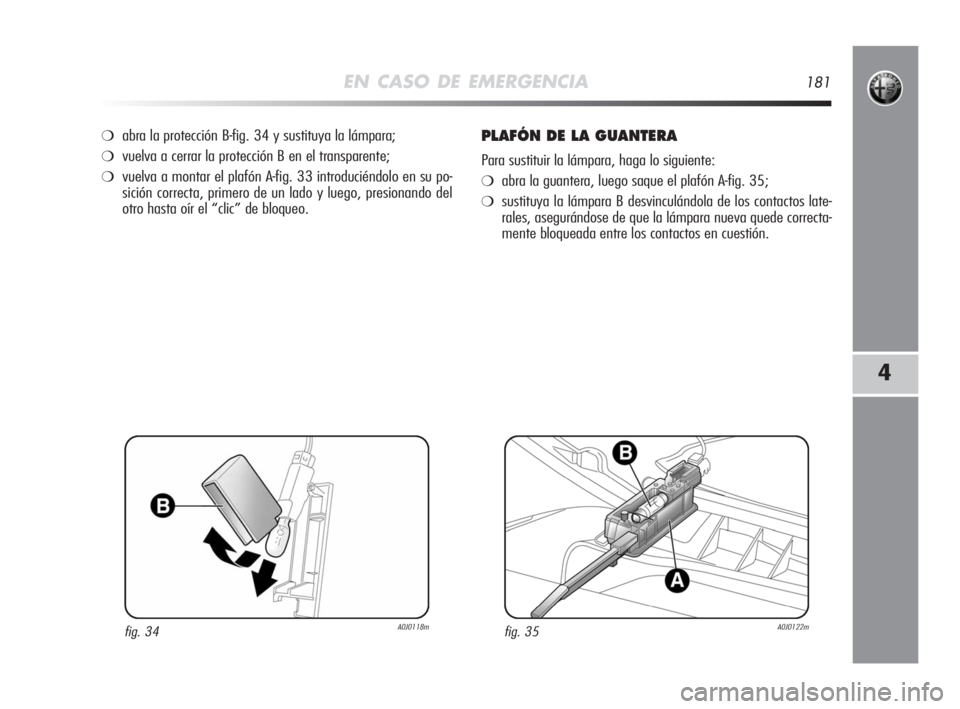

❍abra la protección B-fig. 34 y sustituya la lámpara;
❍vuelva a cerrar la protección B en el transparente;
❍vuelva a montar el plafón A-fig. 33 introduciéndolo en su po-
sición correcta, primero de un lado y luego, presionando del
otro hasta oír el “clic” de bloqueo.
PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, haga lo siguiente:
❍abra la guantera, luego saque el plafón A-fig. 35;
❍sustituya la lámpara B desvinculándola de los contactos late-
rales, asegurándose de que la lámpara nueva quede correcta-
mente bloqueada entre los contactos en cuestión.
fig. 34A0J0118mfig. 35A0J0122m
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 181

182EN CASO DE EMERGENCIA

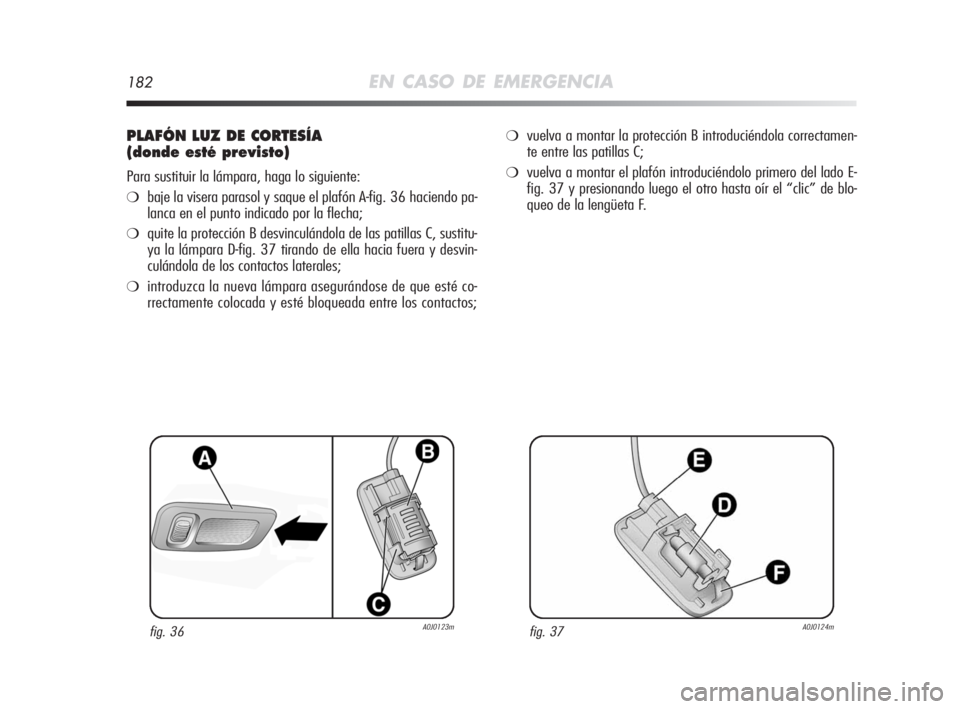

PLAFÓN LUZ DE CORTESÍA
(donde esté previsto)
Para sustituir la lámpara, haga lo siguiente:
❍baje la visera parasol y saque el plafón A-fig. 36 haciendo pa-
lanca en el punto indicado por la flecha;
❍quite la protección B desvinculándola de las patillas C, sustitu-
ya la lámpara D-fig. 37 tirando de ella hacia fuera y desvin-
culándola de los contactos laterales;
❍introduzca la nueva lámpara asegurándose de que esté co-
rrectamente colocada y esté bloqueada entre los contactos;
❍vuelva a montar la protección B introduciéndola correctamen-
te entre las patillas C;
❍vuelva a montar el plafón introduciéndolo primero del lado E-
fig. 37 y presionando luego el otro hasta oír el “clic” de blo-
queo de la lengüeta F.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 182

EN CASO DE EMERGENCIA183
4

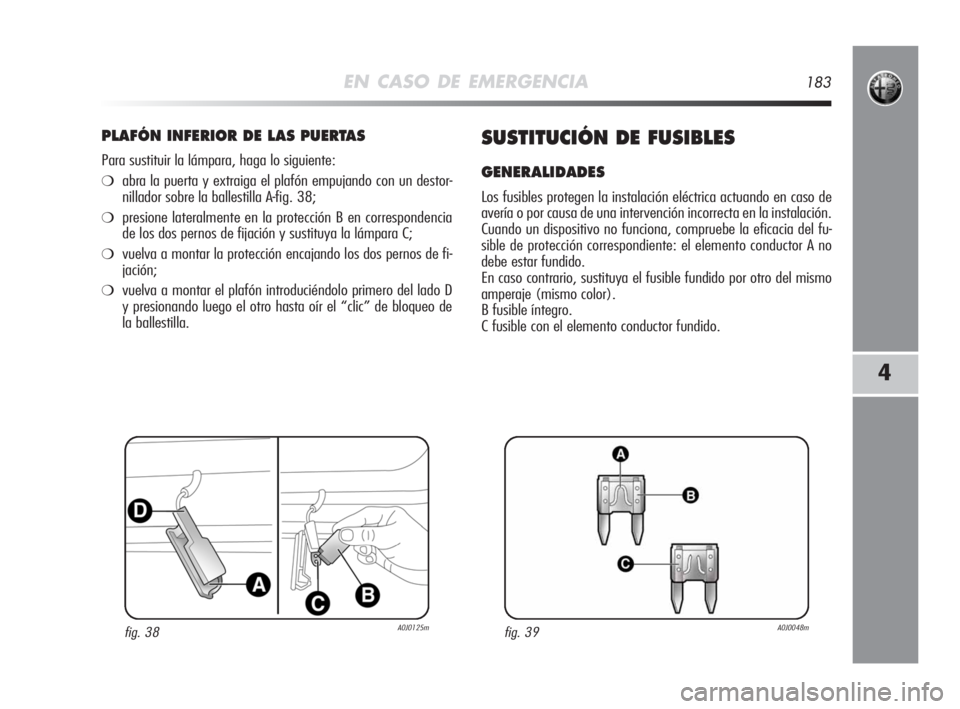

PLAFÓN INFERIOR DE LAS PUERTAS
Para sustituir la lámpara, haga lo siguiente:
❍abra la puerta y extraiga el plafón empujando con un destor-
nillador sobre la ballestilla A-fig. 38;
❍presione lateralmente en la protección B en correspondencia
de los dos pernos de fijación y sustituya la lámpara C;
❍vuelva a montar la protección encajando los dos pernos de fi-
jación;
❍vuelva a montar el plafón introduciéndolo primero del lado D
y presionando luego el otro hasta oír el “clic” de bloqueo de
la ballestilla.
SUSTITUCIÓN DE FUSIBLES
GENERALIDADES
Los fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, compruebe la eficacia del fu-
sible de protección correspondiente: el elemento conductor A no
debe estar fundido.
En caso contrario, sustituya el fusible fundido por otro del mismo
amperaje (mismo color).
B fusible íntegro.
C fusible con el elemento conductor fundido.
fig. 39A0J0048mfig. 38A0J0125m
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 183

184EN CASO DE EMERGENCIA

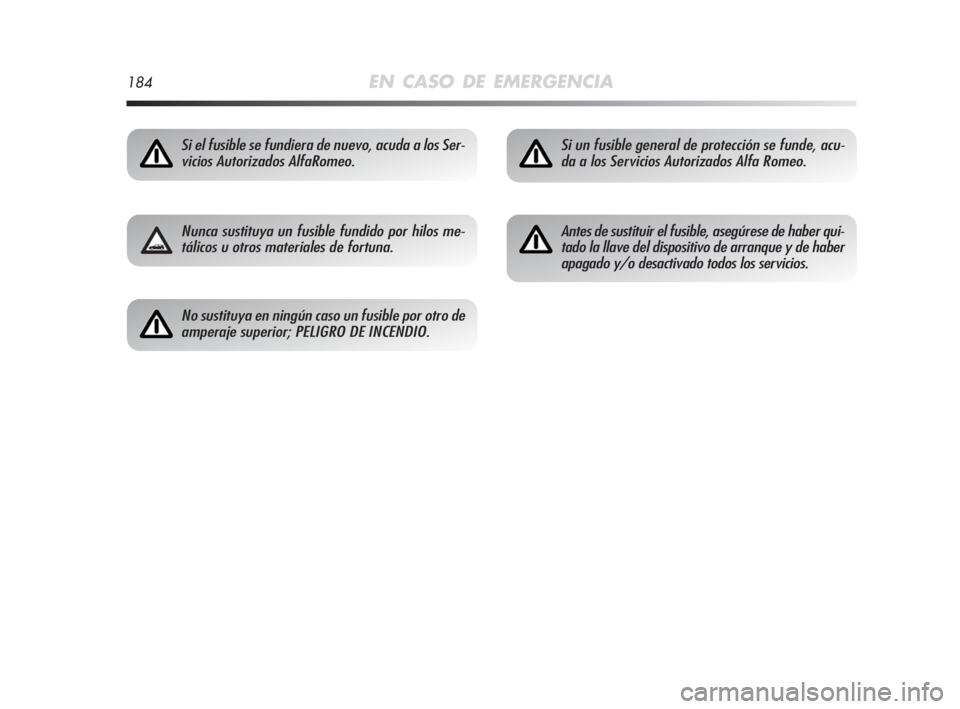

Si el fusible se fundiera de nuevo, acuda a los Ser-
vicios Autorizados AlfaRomeo.
Nunca sustituya un fusible fundido por hilos me-
tálicos u otros materiales de fortuna.
No sustituya en ningún caso un fusible por otro de
amperaje superior; PELIGRO DE INCENDIO.
Si un fusible general de protección se funde, acu-
da a los Servicios Autorizados Alfa Romeo.
Antes de sustituir el fusible, asegúrese de haber qui-
tado la llave del dispositivo de arranque y de haber
apagado y/o desactivado todos los servicios.
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 184

EN CASO DE EMERGENCIA185
4
fig. 41A0J0127m
Si hay que lavar el compartimiento del motor, ten-
ga cuidado de no dirigir directamente el chorro de

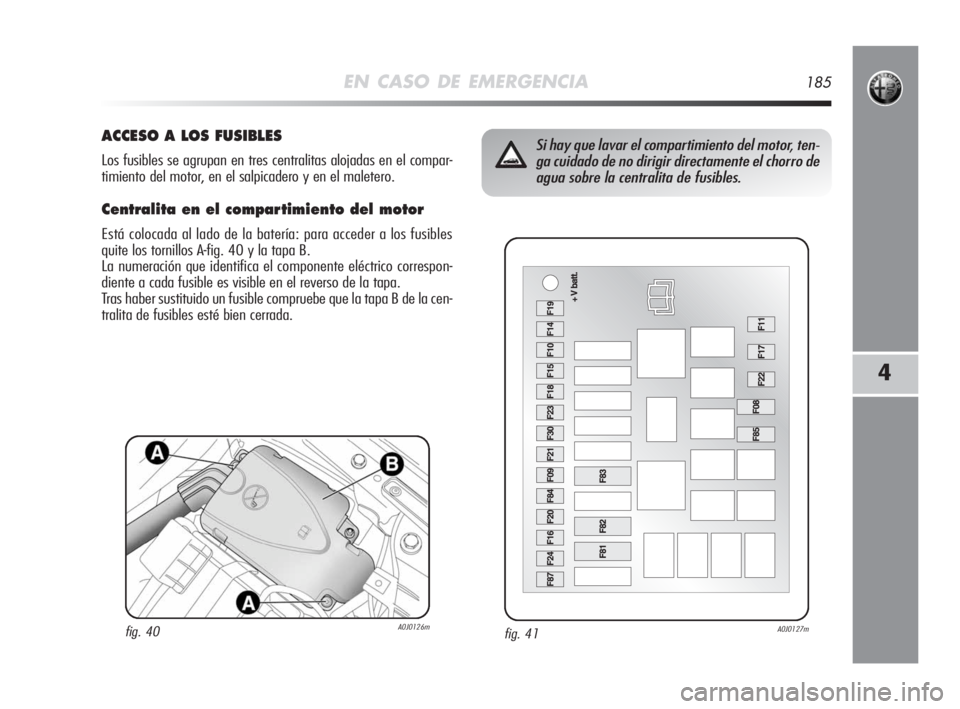

agua sobre la centralita de fusibles.ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas alojadas en el compar-
timiento del motor, en el salpicadero y en el maletero.
Centralita en el compartimiento del motor
Está colocada al lado de la batería: para acceder a los fusibles
quite los tornillos A-fig. 40 y la tapa B.
La numeración que identifica el componente eléctrico correspon-
diente a cada fusible es visible en el reverso de la tapa.
Tras haber sustituido un fusible compruebe que la tapa B de la cen-
tralita de fusibles esté bien cerrada.
fig. 40A0J0126m
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 185

186EN CASO DE EMERGENCIA

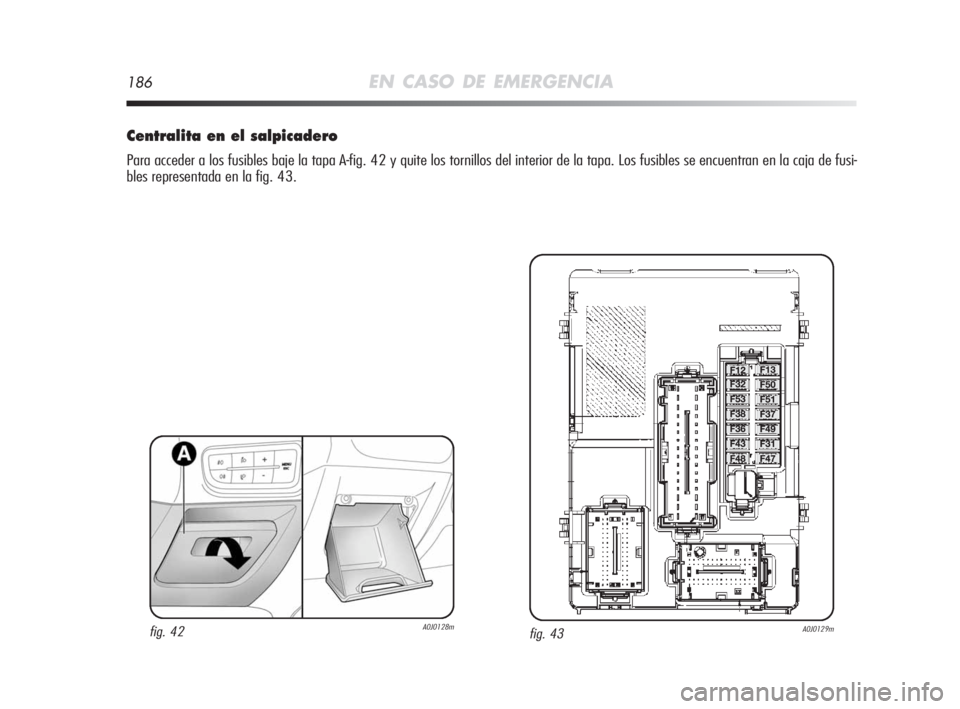

Centralita en el salpicadero
Para acceder a los fusibles baje la tapa A-fig. 42 y quite los tornillos del interior de la tapa. Los fusibles se encuentran en la caja de fusi-
bles representada en la fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 186

EN CASO DE EMERGENCIA187
4

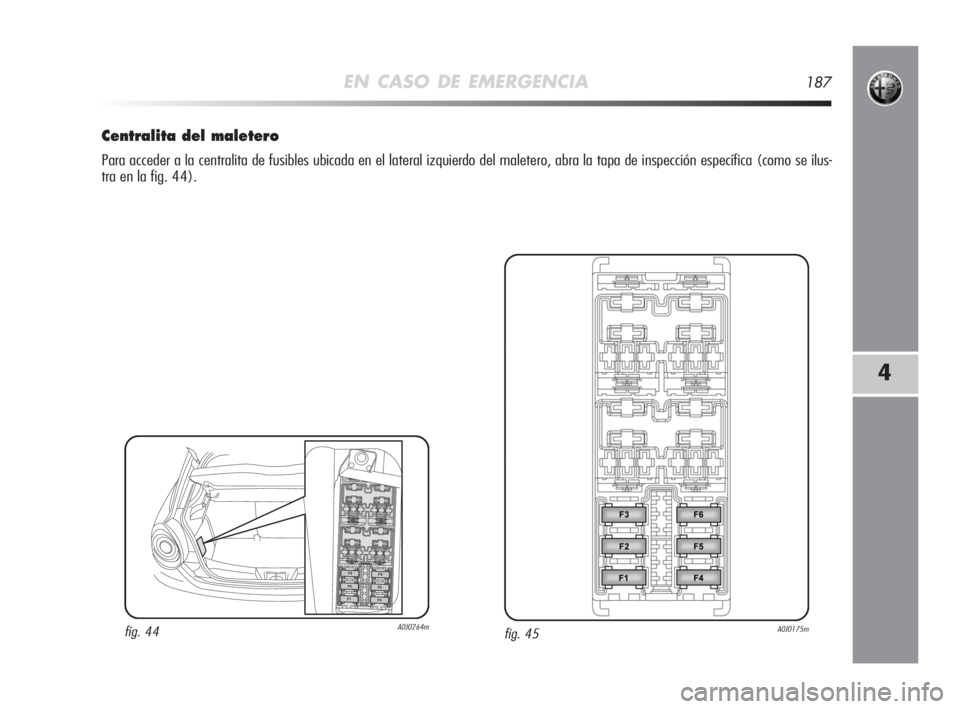

Centralita del maletero
Para acceder a la centralita de fusibles ubicada en el lateral izquierdo del maletero, abra la tapa de inspección específica (como se ilus-
tra en la fig. 44).
fig. 45A0J0175mfig. 44A0J0264m


159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188EN CASO DE EMERGENCIA
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

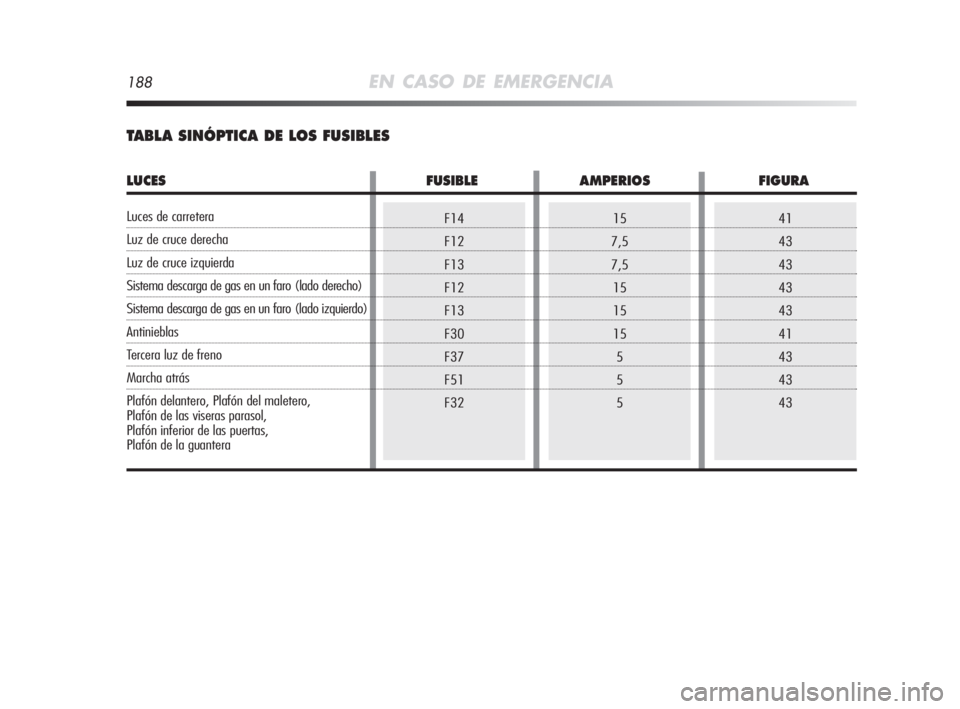

TABLA SINÓPTICA DE LOS FUSIBLES
LUCES FUSIBLE AMPERIOS FIGURA
Luces de carretera
Luz de cruce derecha
Luz de cruce izquierda
Sistema descarga de gas en un faro (lado derecho)
Sistema descarga de gas en un faro (lado izquierdo)
Antinieblas
Tercera luz de freno
Marcha atrás
Plafón delantero, Plafón del maletero,
Plafón de las viseras parasol,
Plafón inferior de las puertas,
Plafón de la guantera
159-196 Alfa MiTo E 11-06-2008 11:15 Pagina 188

EN CASO DE EMERGENCIA189
4
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2230
20
15
10
7,5
30
5
10
5
7,5
30
15
10
20

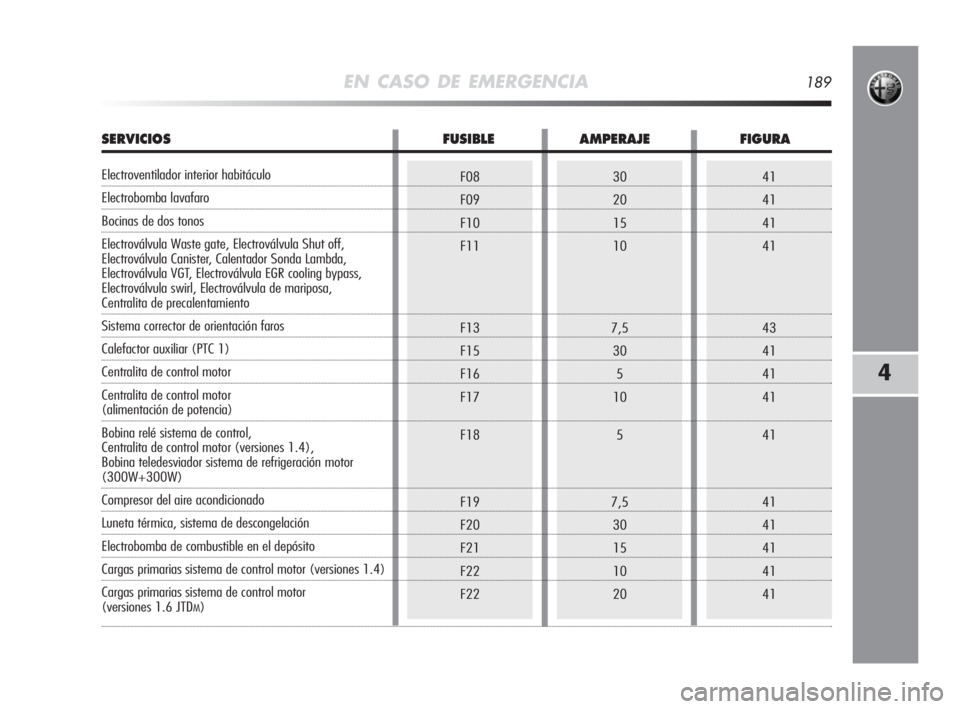

SERVICIOS FUSIBLE AMPERAJE FIGURA
Electroventilador interior habitáculo
Electrobomba lavafaro
Bocinas de dos tonos
Electroválvula Waste gate, Electroválvula Shut off,
Electroválvula Canister, Calentador Sonda Lambda,
Electroválvula VGT, Electroválvula EGR cooling bypass,
Electroválvula swirl, Electroválvula de mariposa,
Centralita de precalentamiento
Sistema corrector de orientación faros
Calefactor auxiliar (PTC 1)
Centralita de control motor
Centralita de control motor
(alimentación de potencia)
Bobina relé sistema de control,
Centralita de control motor (versiones 1.4),
Bobina teledesviador sistema de refrigeración motor
(300W+300W)
Compresor del aire acondicionado
Luneta térmica, sistema de descongelación
Electrobomba de combustible en el depósito
Cargas primarias sistema de control motor (versiones 1.4)
Cargas primarias sistema de control motor
(versiones 1.6 JTDM)
