180SZÜKSÉGHELYZETBEN

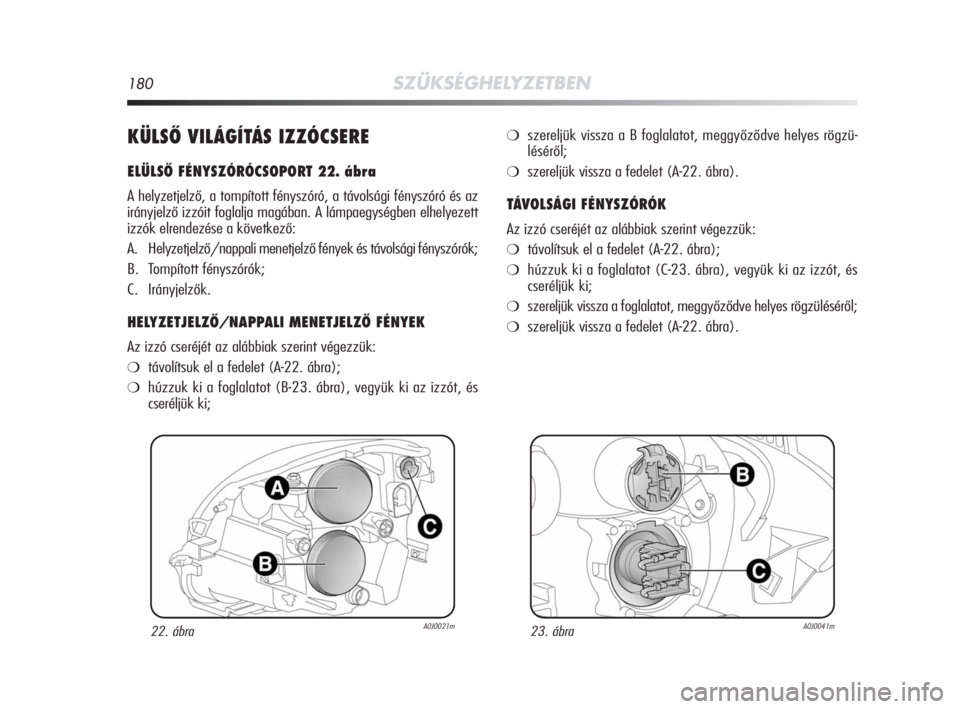

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ FÉNYSZÓRÓCSOPORT 22. ábra
A helyzetjelző, a tompított fényszóró, a távolsági fényszóró és az
irányjelző izzóit foglalja magában. A lámpaegységben elhelyezett
izzók elrendezése a következő:
A. Helyzetjelző/nappali menetjelző fények és távolsági fényszórók;
B. Tompított fényszórók;
C. Irányjelzők.
HELYZETJELZŐ/NAPPALI MENETJELZŐ FÉNYEK
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (A-22. ábra);
❍húzzuk ki a foglalatot (B-23. ábra), vegyük ki az izzót, és
cseréljük ki;
❍szereljük vissza a B foglalatot, meggyőződve helyes rögzü-
léséről;
❍szereljük vissza a fedelet (A-22. ábra).
TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (A-22. ábra);
❍húzzuk ki a foglalatot (C-23. ábra), vegyük ki az izzót, és
cseréljük ki;
❍szereljük vissza a foglalatot, meggyőződve helyes rögzüléséről;
❍szereljük vissza a fedelet (A-22. ábra).
22. ábraA0J0021m23. ábraA0J0041m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 180

SZÜKSÉGHELYZETBEN181
4

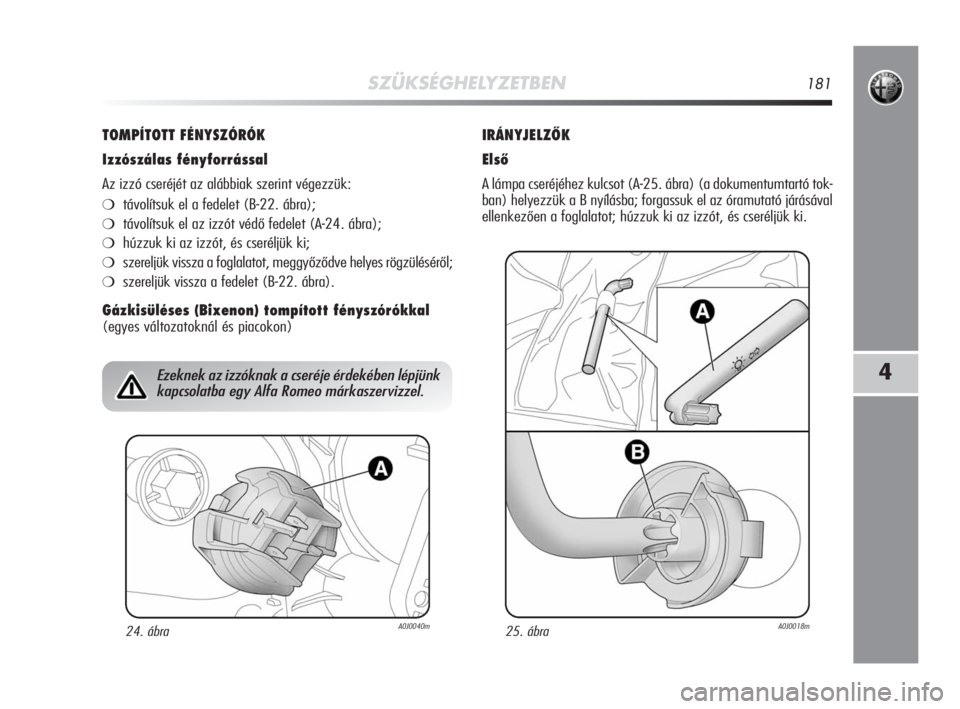

TOMPÍTOTT FÉNYSZÓRÓK
Izzószálas fényforrással
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (B-22. ábra);
❍távolítsuk el az izzót védő fedelet (A-24. ábra);
❍húzzuk ki az izzót, és cseréljük ki;
❍szereljük vissza a foglalatot, meggyőződve helyes rögzüléséről;
❍szereljük vissza a fedelet (B-22. ábra).
Gázkisüléses (Bixenon) tompított fényszórókkal
(egyes változatoknál és piacokon)
IRÁNYJELZŐK
Első
A lámpa cseréjéhez kulcsot (A-25. ábra) (a dokumentumtartó tok-
ban) helyezzük a B nyílásba; forgassuk el az óramutató járásával
ellenkezően a foglalatot; húzzuk ki az izzót, és cseréljük ki.
24. ábraA0J0040m
Ezeknek az izzóknak a cseréje érdekében lépjünk
kapcsolatba egy Alfa Romeo márkaszervizzel.
25. ábraA0J0018m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 181

182SZÜKSÉGHELYZETBEN

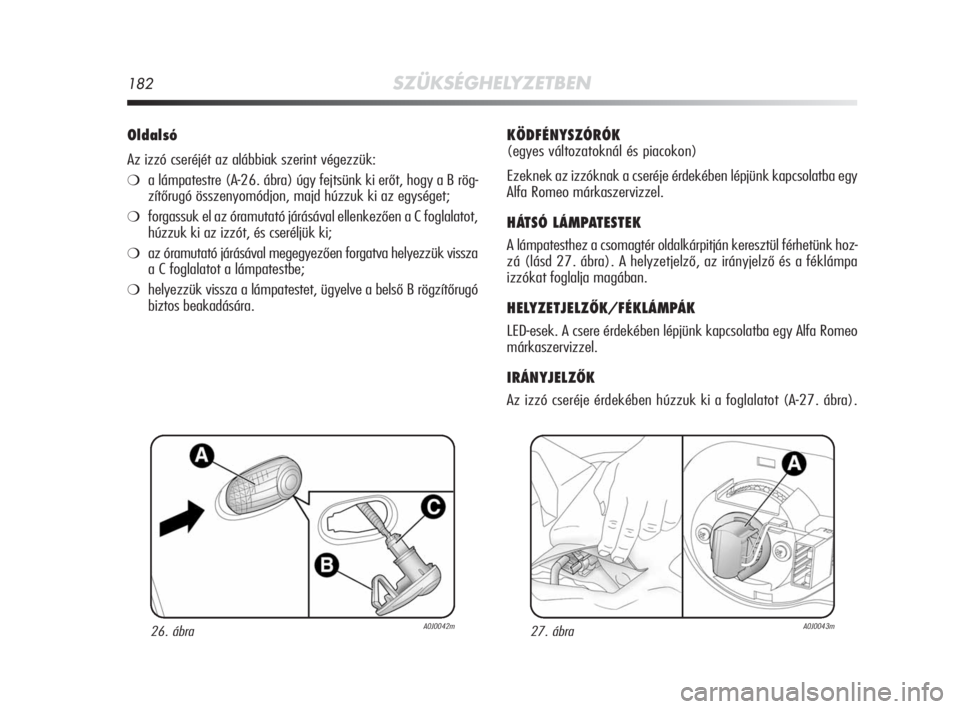

Oldalsó
Az izzó cseréjét az alábbiak szerint végezzük:
❍a lámpatestre (A-26. ábra) úgy fejtsünk ki erőt, hogy a B rög-
zítőrugó összenyomódjon, majd húzzuk ki az egységet;
❍forgassuk el az óramutató járásával ellenkezően a C foglalatot,
húzzuk ki az izzót, és cseréljük ki;
❍az óramutató járásával megegyezően forgatva helyezzük vissza
a C foglalatot a lámpatestbe;
❍helyezzük vissza a lámpatestet, ügyelve a belső B rögzítőrugó
biztos beakadására.
KÖDFÉNYSZÓRÓK
(egyes változatoknál és piacokon)
Ezeknek az izzóknak a cseréje érdekében lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.
HÁTSÓ LÁMPATESTEK
A lámpatesthez a csomagtér oldalkárpitján keresztül férhetünk hoz-
zá (lásd 27. ábra). A helyzetjelző, az irányjelző és a féklámpa
izzókat foglalja magában.
HELYZETJELZŐK/FÉKLÁMPÁK
LED-esek. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.
IRÁNYJELZŐK
Az izzó cseréje érdekében húzzuk ki a foglalatot (A-27. ábra).
26. ábraA0J0042m27. ábraA0J0043m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 182

SZÜKSÉGHELYZETBEN183
4

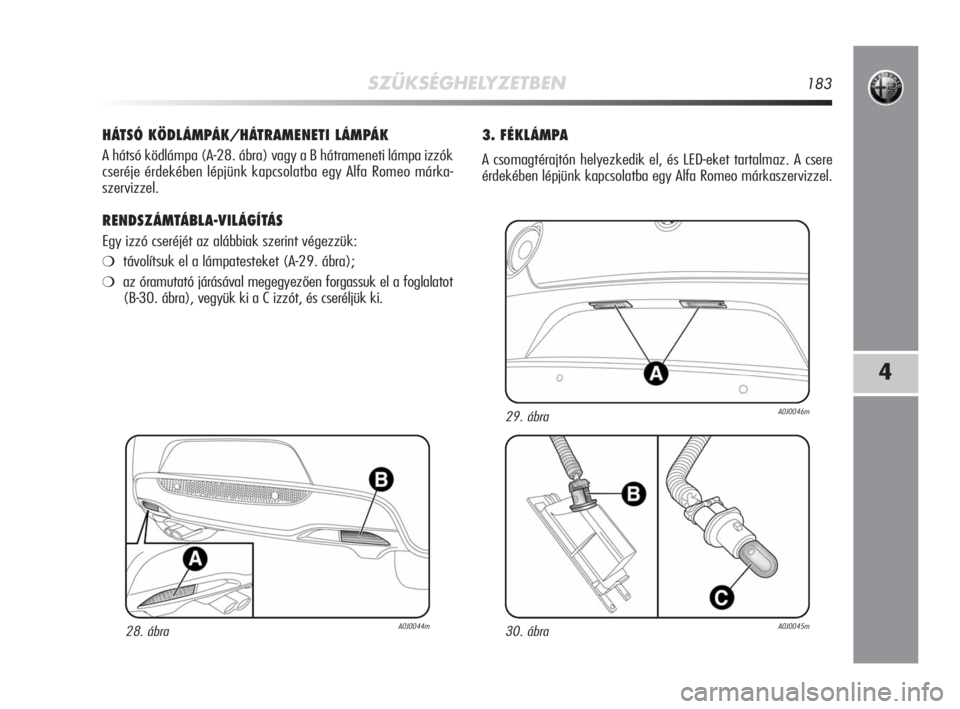

HÁTSÓ KÖDLÁMPÁK/HÁTRAMENETI LÁMPÁK
A hátsó ködlámpa (A-28. ábra) vagy a B hátrameneti lámpa izzók
cseréje érdekében lépjünk kapcsolatba egy Alfa Romeo márka-
szervizzel.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a lámpatesteket (A-29. ábra);
❍az óramutató járásával megegyezően forgassuk el a foglalatot
(B-30. ábra), vegyük ki a C izzót, és cseréljük ki.
3. FÉKLÁMPA
A csomagtérajtón helyezkedik el, és LED-eket tartalmaz. A csere
érdekében lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.
28. ábraA0J0044m30. ábraA0J0045m
29. ábraA0J0046m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 183

184SZÜKSÉGHELYZETBEN

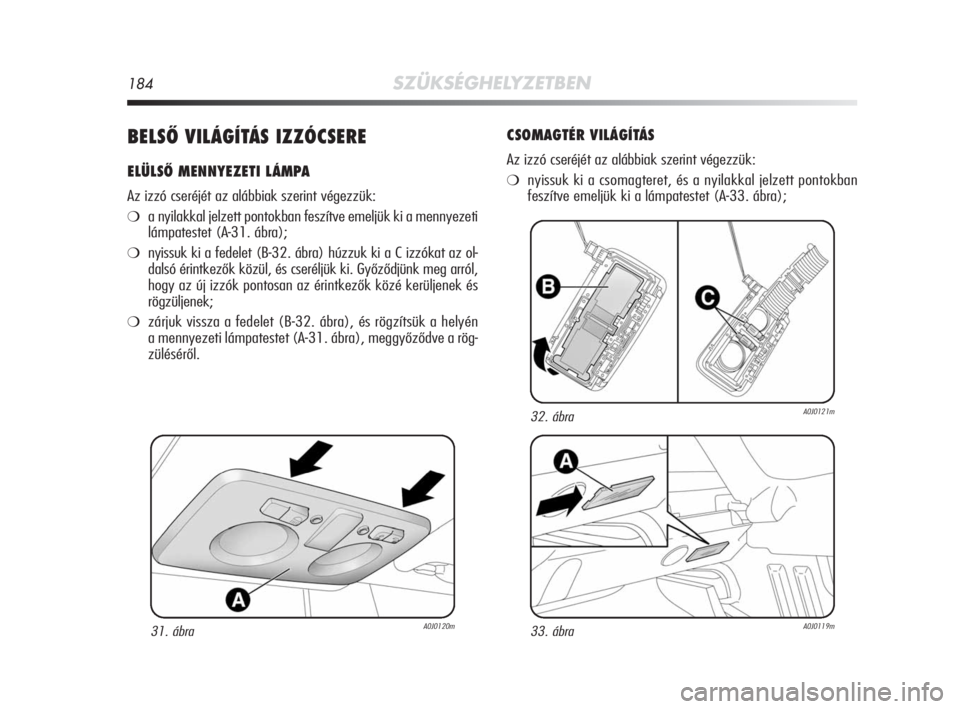

BELSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ MENNYEZETI LÁMPA
Az izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontokban feszítve emeljük ki a mennyezeti
lámpatestet (A-31. ábra);
❍nyissuk ki a fedelet (B-32. ábra) húzzuk ki a C izzókat az ol-
dalsó érintkezők közül, és cseréljük ki. Győződjünk meg arról,
hogy az új izzók pontosan az érintkezők közé kerüljenek és
rögzüljenek;
❍zárjuk vissza a fedelet (B-32. ábra), és rögzítsük a helyén
a mennyezeti lámpatestet (A-31. ábra), meggyőződve a rög-
züléséről.
CSOMAGTÉR VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a csomagteret, és a nyilakkal jelzett pontokban
feszítve emeljük ki a lámpatestet (A-33. ábra);
31. ábraA0J0120m
32. ábraA0J0121m
33. ábraA0J0119m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 184

SZÜKSÉGHELYZETBEN185
4

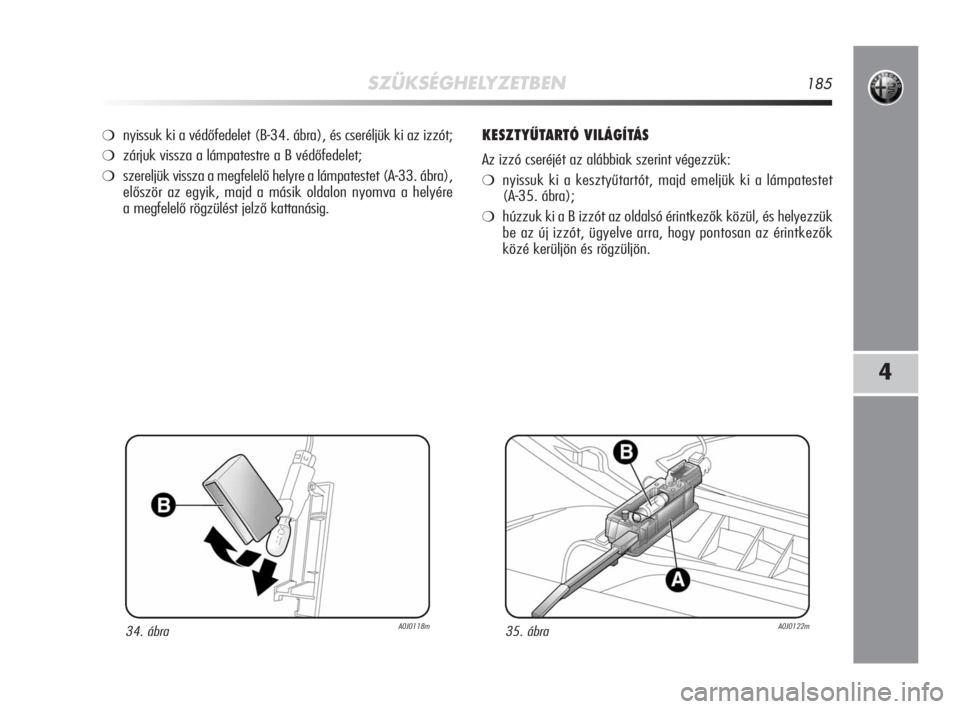

❍nyissuk ki a védőfedelet (B-34. ábra), és cseréljük ki az izzót;
❍zárjuk vissza a lámpatestre a B védőfedelet;
❍szereljük vissza a megfelelő helyre a lámpatestet (A-33. ábra),
először az egyik, majd a másik oldalon nyomva a helyére
a megfelelő rögzülést jelző kattanásig.
KESZTYŰTARTÓ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet
(A-35. ábra);
❍húzzuk ki a B izzót az oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön.
34. ábraA0J0118m35. ábraA0J0122m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 185

186SZÜKSÉGHELYZETBEN

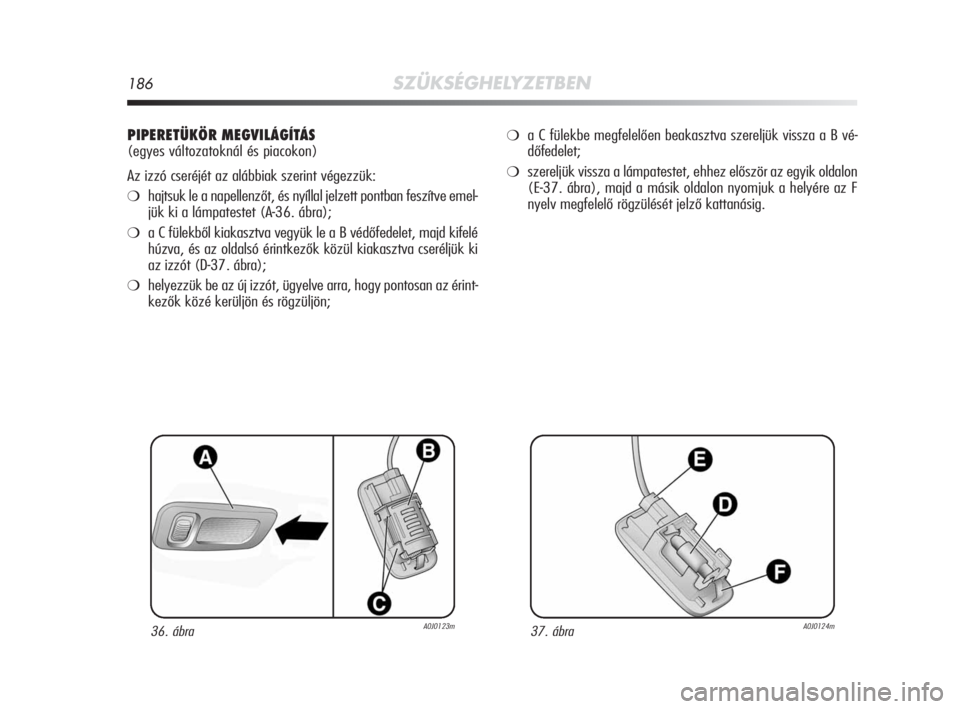

PIPERETÜKÖR MEGVILÁGÍTÁS
(egyes változatoknál és piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❍hajtsuk le a napellenzőt, és nyíllal jelzett pontban feszítve emel-
jük ki a lámpatestet (A-36. ábra);
❍a C fülekből kiakasztva vegyük le a B védőfedelet, majd kifelé
húzva, és az oldalsó érintkezők közül kiakasztva cseréljük ki
az izzót (D-37. ábra);
❍helyezzük be az új izzót, ügyelve arra, hogy pontosan az érint-
kezők közé kerüljön és rögzüljön;
❍a C fülekbe megfelelően beakasztva szereljük vissza a B vé-
dőfedelet;
❍szereljük vissza a lámpatestet, ehhez először az egyik oldalon
(E-37. ábra), majd a másik oldalon nyomjuk a helyére az F
nyelv megfelelő rögzülését jelző kattanásig.
36. ábraA0J0123m37. ábraA0J0124m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 186

SZÜKSÉGHELYZETBEN187
4

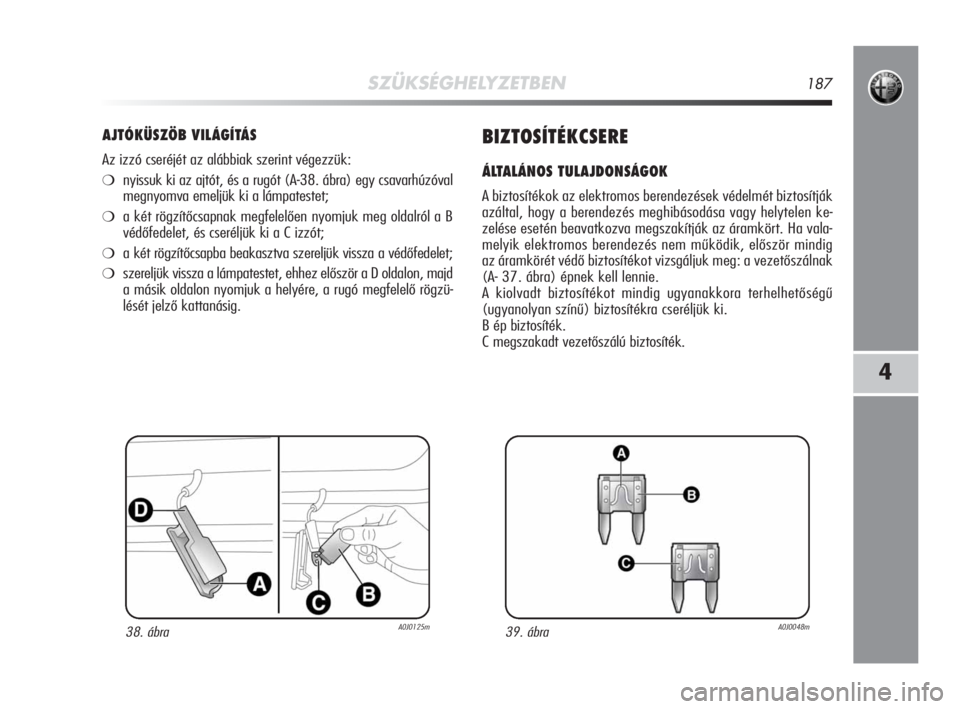

AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki az ajtót, és a rugót (A-38. ábra) egy csavarhúzóval
megnyomva emeljük ki a lámpatestet;
❍a két rögzítőcsapnak megfelelően nyomjuk meg oldalról a B
védőfedelet, és cseréljük ki a C izzót;
❍a két rögzítőcsapba beakasztva szereljük vissza a védőfedelet;
❍szereljük vissza a lámpatestet, ehhez először a D oldalon, majd
a másik oldalon nyomjuk a helyére, a rugó megfelelő rögzü-
lését jelző kattanásig.
BIZTOSÍTÉKCSERE
ÁLTALÁNOS TULAJDONSÁGOK
A biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen ke-
zelése esetén beavatkozva megszakítják az áramkört. Ha vala-
melyik elektromos berendezés nem működik, először mindig
az áramkörét védő biztosítékot vizsgáljuk meg: a vezetőszálnak
(A- 37. ábra) épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B ép biztosíték.
C megszakadt vezetőszálú biztosíték.
39. ábraA0J0048m38. ábraA0J0125m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 187

188SZÜKSÉGHELYZETBEN

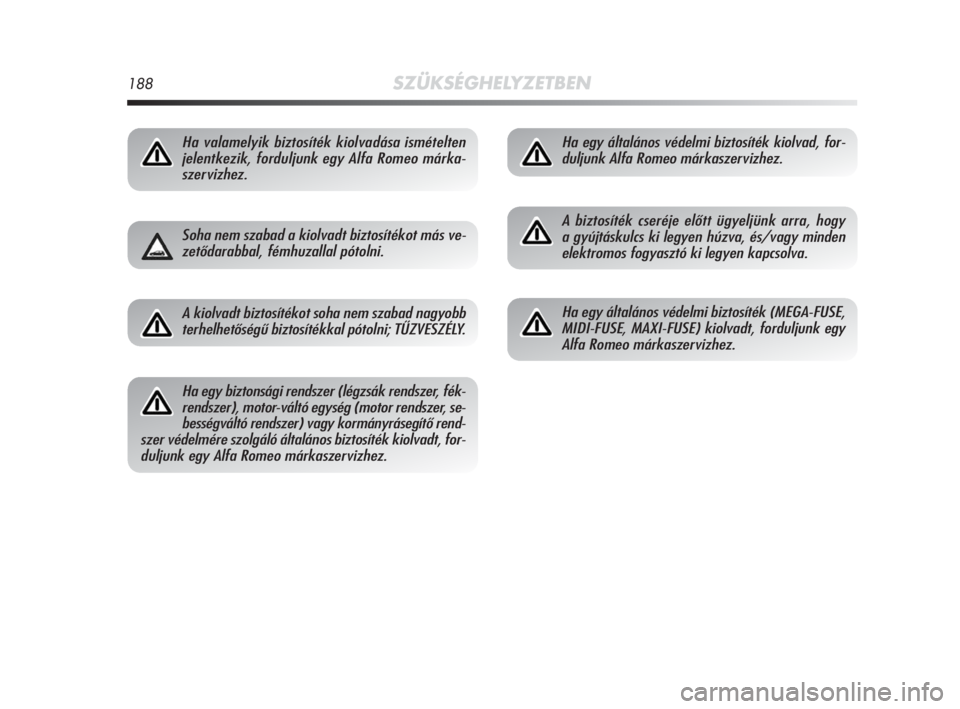

Ha valamelyik biztosíték kiolvadása ismételten
jelentkezik, forduljunk egy Alfa Romeo márka-
szervizhez.
Soha nem szabad a kiolvadt biztosítékot más ve-
zetődarabbal, fémhuzallal pótolni.
A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
Ha egy biztonsági rendszer (légzsák rendszer, fék-
rendszer), motor-váltó egység (motor rendszer, se-
bességváltó rendszer) vagy kormányrásegítő rend-
szer védelmére szolgáló általános biztosíték kiolvadt, for-
duljunk egy Alfa Romeo márkaszervizhez.
Ha egy általános védelmi biztosíték kiolvad, for-
duljunk Alfa Romeo márkaszervizhez.
A biztosíték cseréje előtt ügyeljünk arra, hogy
a gyújtáskulcs ki legyen húzva, és/vagy minden
elektromos fogyasztó ki legyen kapcsolva.
Ha egy általános védelmi biztosíték (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) kiolvadt, forduljunk egy
Alfa Romeo márkaszervizhez.
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 188

SZÜKSÉGHELYZETBEN189
4
41. ábraA0J0204m
Ha szükségessé válik a motortér mosása, ügyel-
jünk arra, hogy a motortér biztosítéktábláját ne

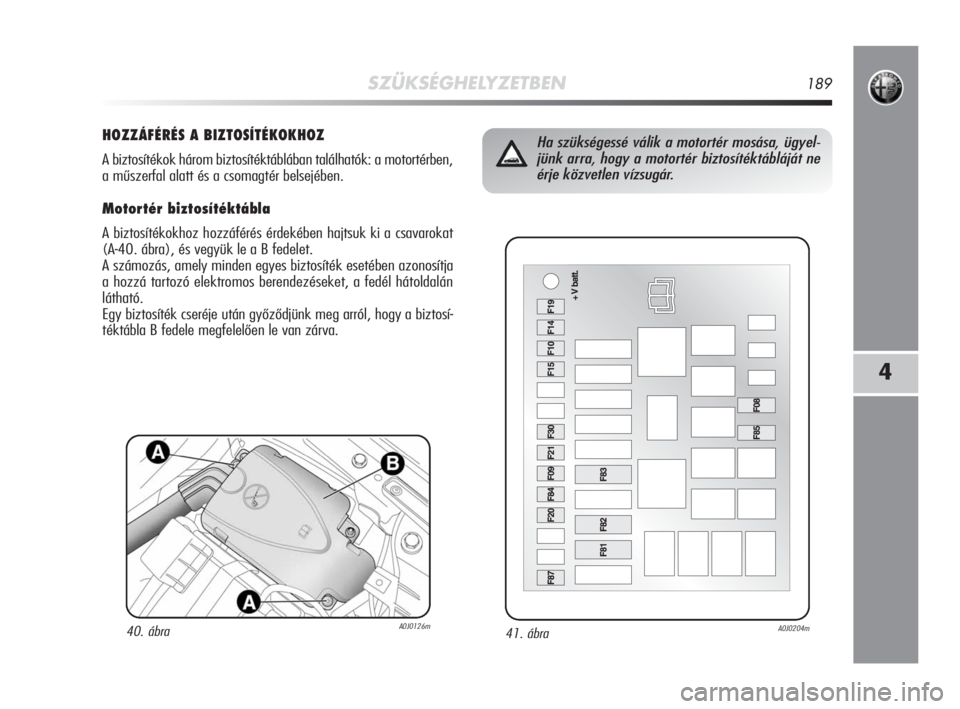

érje közvetlen vízsugár.HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
A biztosítékok három biztosítéktáblában találhatók: a motortérben,
a műszerfal alatt és a csomagtér belsejében.
Motortér biztosítéktábla
A biztosítékokhoz hozzáférés érdekében hajtsuk ki a csavarokat
(A-40. ábra), és vegyük le a B fedelet.
A számozás, amely minden egyes biztosíték esetében azonosítja
a hozzá tartozó elektromos berendezéseket, a fedél hátoldalán
látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a biztosí-
téktábla B fedele megfelelően le van zárva.
40. ábraA0J0126m
