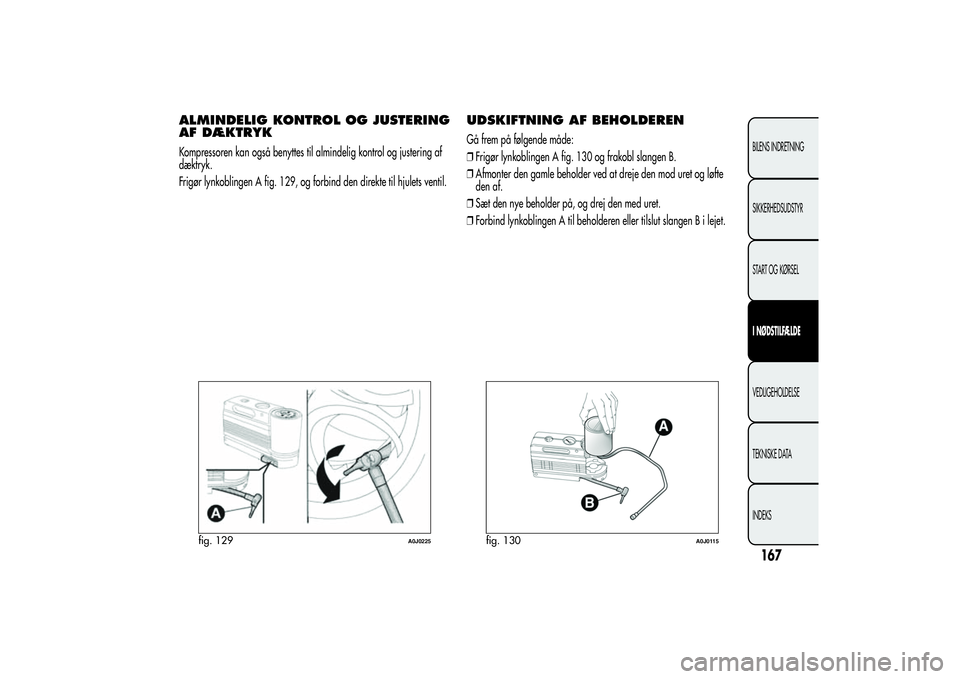

ALMINDELIG KONTROL OG JUSTERING
AF DÆKTRYKKompressoren kan også benyttes til almindelig kontrol og justering af
dæktryk.
Frigør lynkoblingen A fig. 129, og forbind den direkte til hjulets ventil.
UDSKIFTNING AF BEHOLDERENGå frem på følgende måde:
❒Frigør lynkoblingen A fig. 130 og frakobl slangen B.
❒Afmonter den gamle beholder ved at dreje den mod uret og løfte
den af.
❒Sæt den nye beholder på, og drej den med uret.
❒Forbind lynkoblingen A til beholderen eller tilslut slangen B i lejet.
fig. 129
A0J0225
fig. 130
A0J0115
167BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

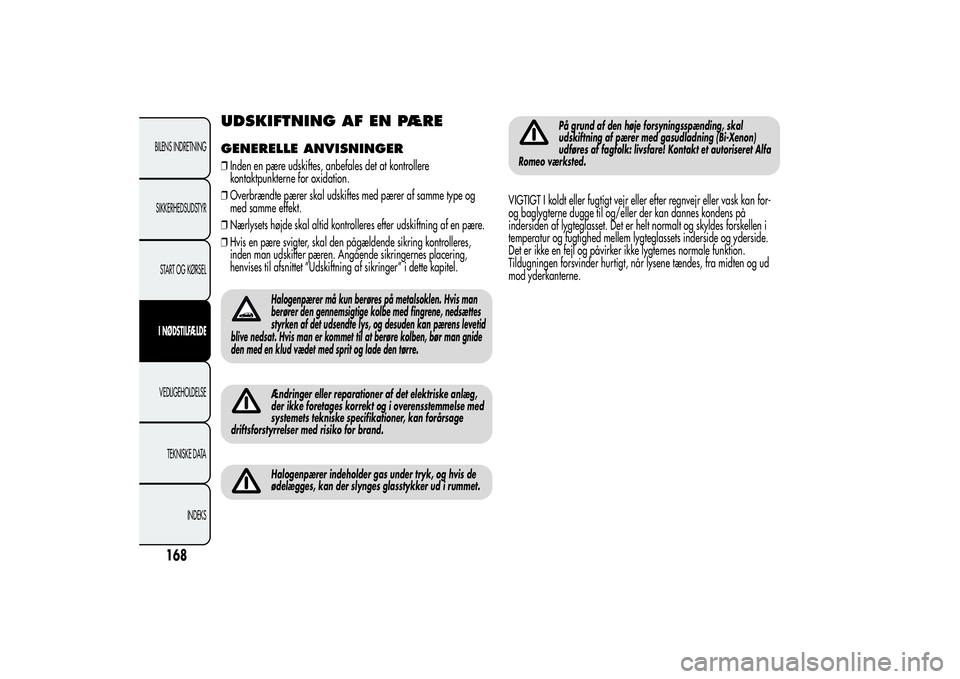

UDSKIFTNING AF EN PÆREGENERELLE ANVISNINGER❒Inden en pære udskiftes, anbefales det at kontrollere
kontaktpunkterne for oxidation.
❒Overbrændte pærer skal udskiftes med pærer af samme type og
med samme effekt.
❒Nærlysets højde skal altid kontrolleres efter udskiftning af en pære.
❒Hvis en pære svigter, skal den pågældende sikring kontrolleres,
inden man udskifter pæren. Angående sikringernes placering,
henvises til afsnittet ”Udskiftning af sikringer” i dette kapitel.
Halogenpærer må kun berøres på metalsoklen. Hvis man
berører den gennemsigtige kolbe med fingrene, nedsættes
styrken af det udsendte lys, og desuden kan pærens levetid
blive nedsat. Hvis man er kommet til at berøre kolben, bør man gnide
den med en klud vædet med sprit og lade den tørre.Ændringer eller reparationer af det elektriske anlæg,
der ikke foretages korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.Halogenpærer indeholder gas under tryk, og hvis de
ødelægges, kan der slynges glasstykker ud i rummet.
På grund af den høje forsyningsspænding, skal
udskiftning af pærer med gasudladning (Bi-Xenon)
udføres af fagfolk: livsfare! Kontakt et autoriseret Alfa
Romeo værksted.
VIGTIGT I koldt eller fugtigt vejr eller efter regnvejr eller vask kan for-
og baglygterne dugge til og/eller der kan dannes kondens på
indersiden af lygteglasset. Det er helt normalt og skyldes forskellen i
temperatur og fugtighed mellem lygteglassets inderside og yderside.
Det er ikke en fejl og påvirker ikke lygternes normale funktion.
Tildugningen forsvinder hurtigt, når lysene tændes, fra midten og ud
mod yderkanterne.
168BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

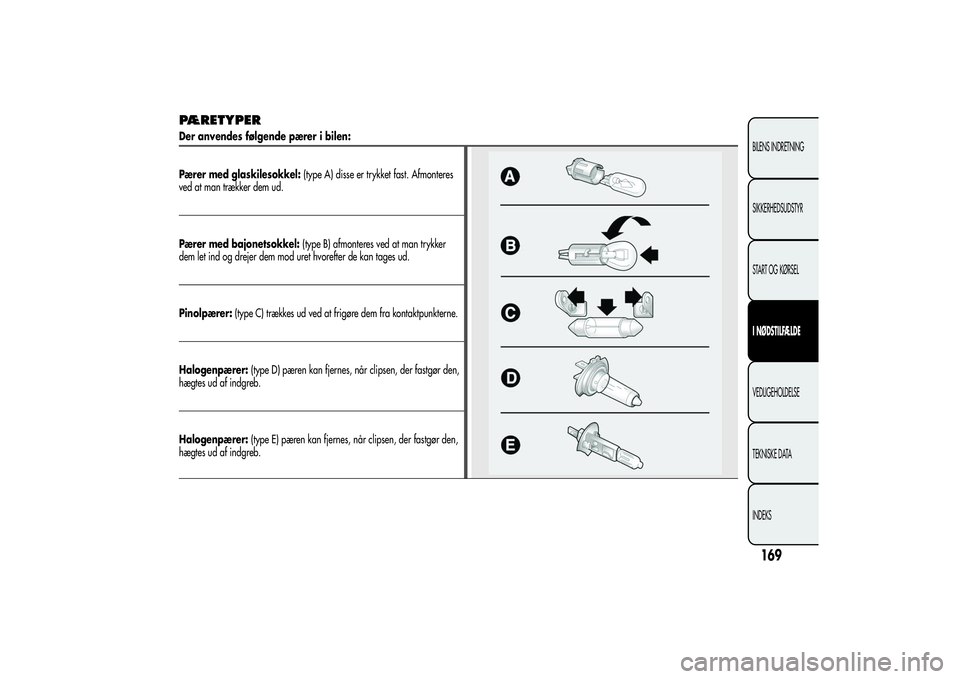

PÆRETYPERDer anvendes følgende pærer i bilen:
Pærer med glaskilesokkel:(type A) disse er trykket fast. Afmonteres
ved at man trækker dem ud.Pærer med bajonetsokkel:(type B) afmonteres ved at man trykker
dem let ind og drejer dem mod uret hvorefter de kan tages ud.
Pinolpærer:(type C) trækkes ud ved at frigøre dem fra kontaktpunkterne.
Halogenpærer:(type D) pæren kan fjernes, når clipsen, der fastgør den,
hægtes ud af indgreb.
Halogenpærer:(type E) pæren kan fjernes, når clipsen, der fastgør den,
hægtes ud af indgreb.
169BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

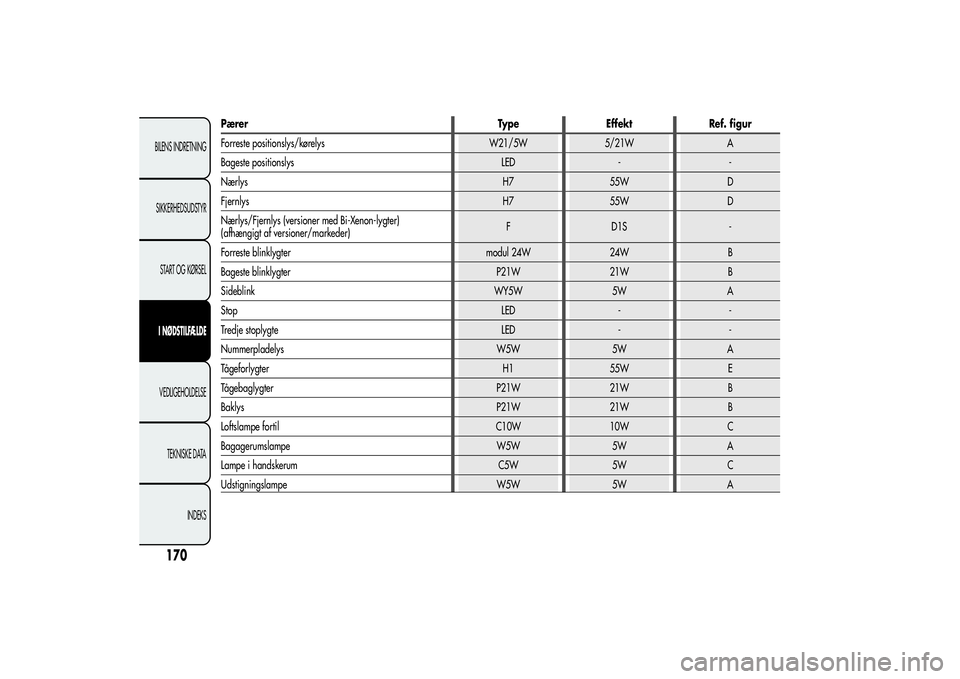

Pærer Type Effekt Ref. figur
Forreste positionslys/kørelys W21/5W 5/21W A
Bageste positionslys LED - -
Nærlys H7 55W D
Fjernlys H7 55W D
Nærlys/Fjernlys (versioner med Bi-Xenon-lygter)
(afhængigt af versioner/markeder)F D1S -
Forreste blinklygter modul 24W 24W B
Bageste blinklygter P21W 21W B
Sideblink WY5W 5W A
Stop LED - -
Tredje stoplygte LED - -
Nummerpladelys W5W 5W A
Tågeforlygter H1 55W E
Tågebaglygter P21W 21W B
Baklys P21W 21W B
Loftslampe fortil C10W 10W C
Bagagerumslampe W5W 5W A
Lampe i handskerum C5W 5W C
Udstigningslampe W5W 5W A
170BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

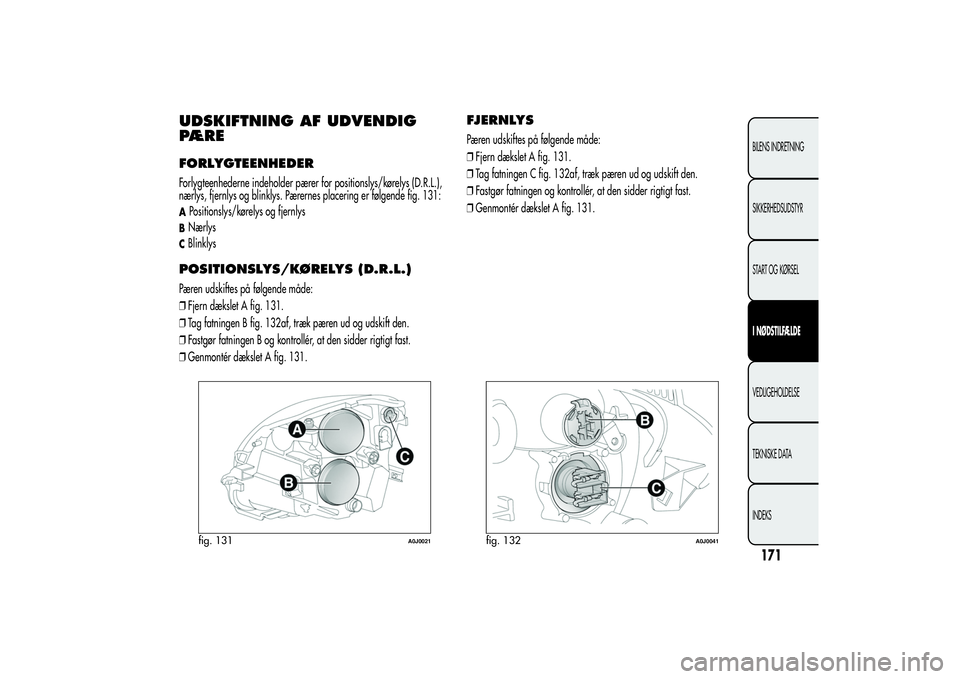

UDSKIFTNING AF UDVENDIG
PÆREFORLYGTEENHEDERForlygteenhederne indeholder pærer for positionslys/kørelys (D.R.L.),
nærlys, fjernlys og blinklys. Pærernes placering er følgende fig. 131:APositionslys/kørelys og fjernlysBNærlysCBlinklysPOSITIONSLYS/KØRELYS (D.R.L.)Pæren udskiftes på følgende måde:
❒Fjern dækslet A fig. 131.
❒Tag fatningen B fig. 132af, træk pæren ud og udskift den.
❒Fastgør fatningen B og kontrollér, at den sidder rigtigt fast.
❒Genmontér dækslet A fig. 131.
FJERNLYSPæren udskiftes på følgende måde:
❒Fjern dækslet A fig. 131.
❒Tag fatningen C fig. 132af, træk pæren ud og udskift den.
❒Fastgør fatningen og kontrollér, at den sidder rigtigt fast.
❒Genmontér dækslet A fig. 131.
fig. 131
A0J0021
fig. 132
A0J0041
171BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

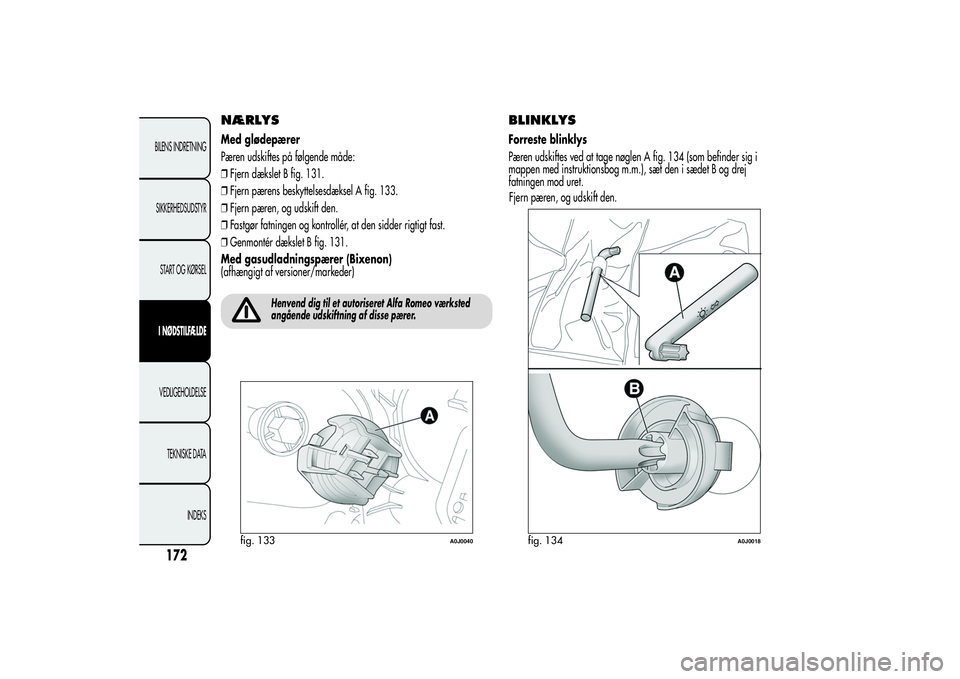

NÆRLYSMed glødepærer
Pæren udskiftes på følgende måde:
❒Fjern dækslet B fig. 131.
❒Fjern pærens beskyttelsesdæksel A fig. 133.
❒Fjern pæren, og udskift den.
❒Fastgør fatningen og kontrollér, at den sidder rigtigt fast.
❒Genmontér dækslet B fig. 131.
Med gasudladningspærer (Bixenon)
(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted
angående udskiftning af disse pærer.
BLINKLYSForreste blinklys
Pæren udskiftes ved at tage nøglen A fig. 134 (som befinder sig i
mappen med instruktionsbog m.m.), sæt den i sædet B og drej
fatningen mod uret.
fig. 133
A0J0040
fig. 134
A0J0018
172BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Fjern pæren, og udskift den.

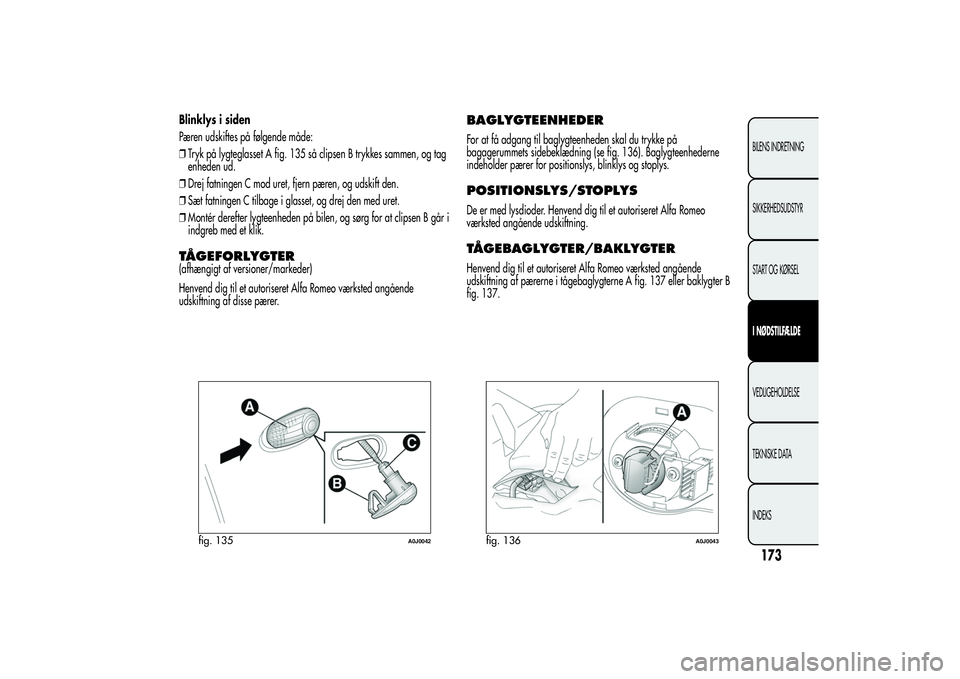

Blinklys i siden
Pæren udskiftes på følgende måde:
❒Tryk på lygteglasset A fig. 135 så clipsen B trykkes sammen, og tag
enheden ud.
❒Drej fatningen C mod uret, fjern pæren, og udskift den.
❒Sæt fatningen C tilbage i glasset, og drej den med uret.
❒Montér derefter lygteenheden på bilen, og sørg for at clipsen B går i
indgreb med et klik.TÅGEFORLYGTER(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning af disse pærer.
BAGLYGTEENHEDERFor at få adgang til baglygteenheden skal du trykke på
bagagerummets sidebeklædning (se fig. 136). Baglygteenhederne
indeholder pærer for positionslys, blinklys og stoplys.POSITIONSLYS/STOPLYSDe er med lysdioder. Henvend dig til et autoriseret Alfa Romeo
værksted angående udskiftning.TÅGEBAGLYGTER/BAKLYGTERHenvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning af pærerne i tågebaglygterne A fig. 137 eller baklygter B
fig. 137.
fig. 135
A0J0042
fig. 136
A0J0043
173BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

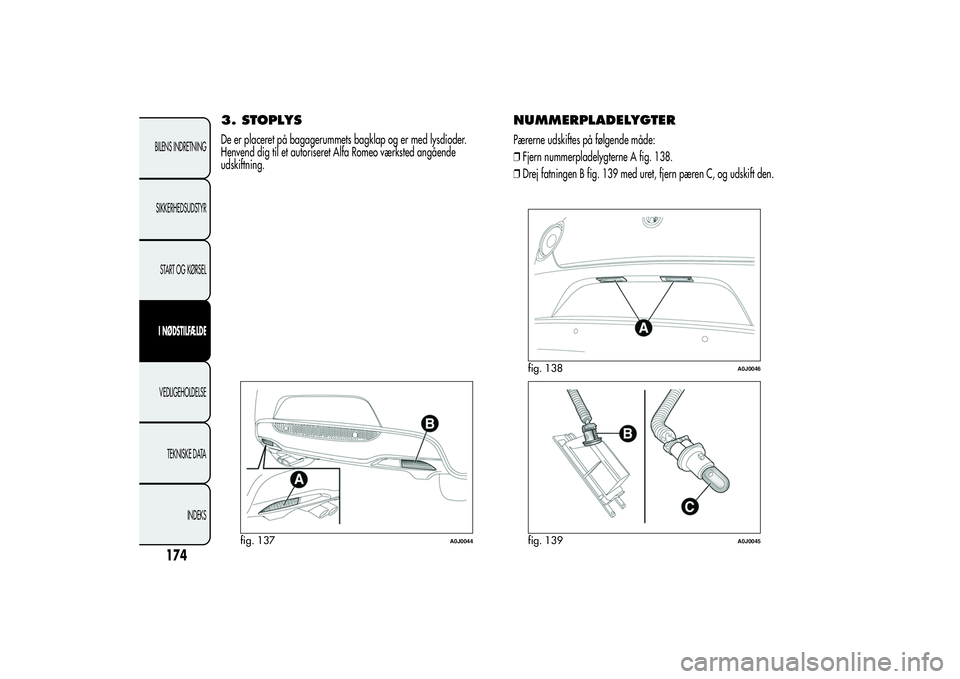

3. STOPLYSDe er placeret på bagagerummets bagklap og er med lysdioder.
Henvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning.
NUMMERPLADELYGTERPærerne udskiftes på følgende måde:
❒Fjern nummerpladelygterne A fig. 138.
❒Drej fatningen B fig. 139 med uret, fjern pæren C, og udskift den.
fig. 137
A0J0044
fig. 138
A0J0046
fig. 139
A0J0045
174BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

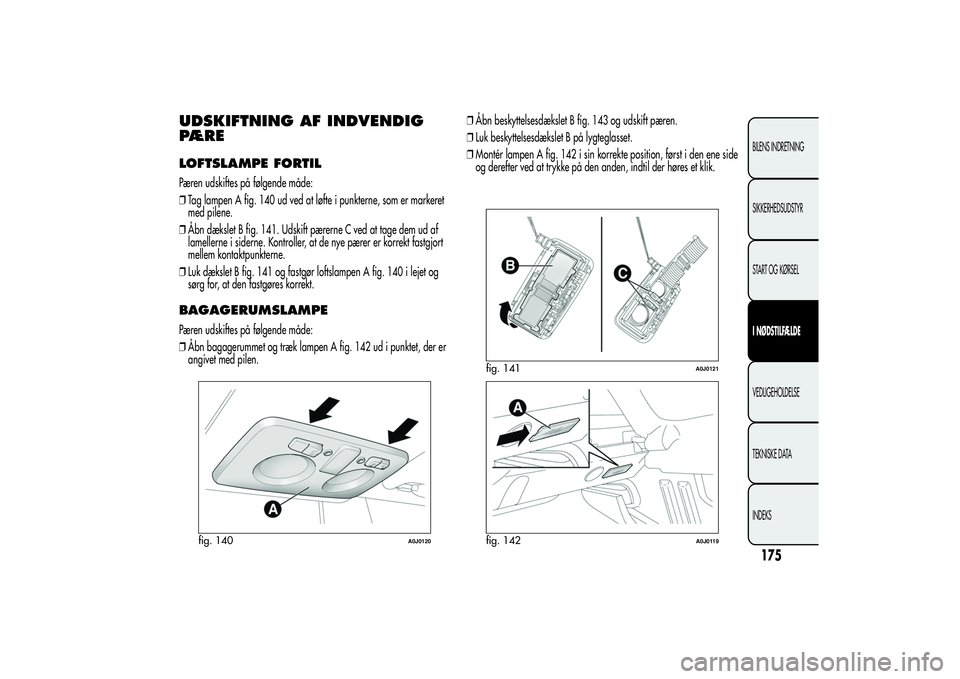

UDSKIFTNING AF INDVENDIG
PÆRELOFTSLAMPE FORTILPæren udskiftes på følgende måde:
❒Tag lampen A fig. 140 ud ved at løfte i punkterne, som er markeret
med pilene.
❒Åbn dækslet B fig. 141. Udskift pærerne C ved at tage dem ud af
lamellerne i siderne. Kontroller, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
❒Luk dækslet B fig. 141 og fastgør loftslampen A fig. 140 i lejet og
sørg for, at den fastgøres korrekt.BAGAGERUMSLAMPEPæren udskiftes på følgende måde:
❒Åbn bagagerummet og træk lampen A fig. 142 ud i punktet, der er
angivet med pilen.❒Åbn beskyttelsesdækslet B fig. 143 og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A fig. 142 i sin korrekte position, først i den ene side
og derefter ved at trykke på den anden, indtil der høres et klik.
fig. 140
A0J0120
fig. 141
A0J0121
fig. 142
A0J0119
175BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

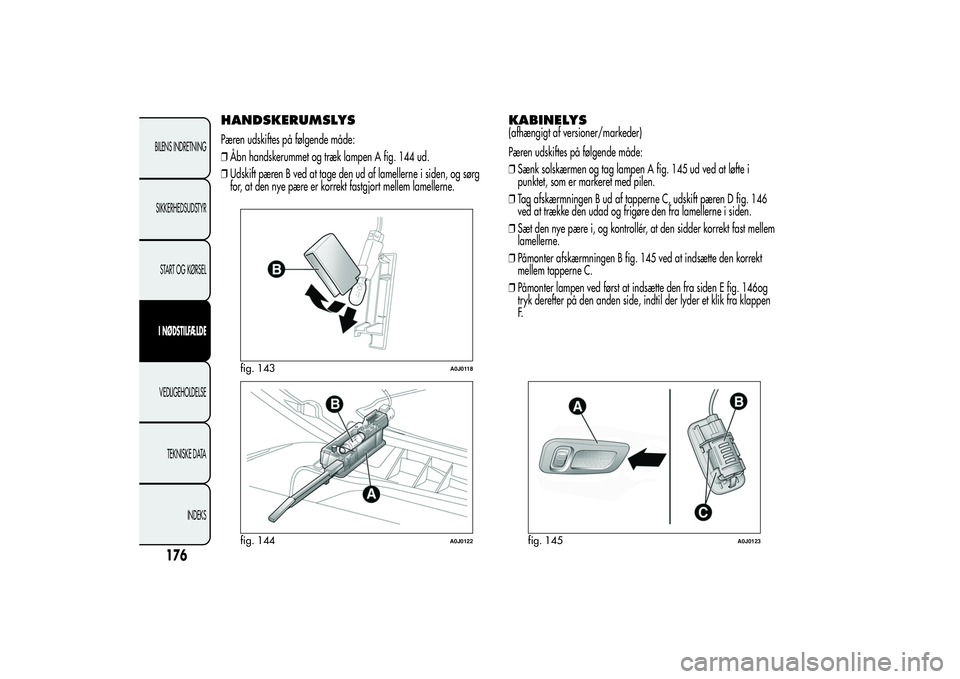

HANDSKERUMSLYSPæren udskiftes på følgende måde:
❒Åbn handskerummet og træk lampen A fig. 144 ud.
❒Udskift pæren B ved at tage den ud af lamellerne i siden, og sørg
for, at den nye pære er korrekt fastgjort mellem lamellerne.
KABINELYS(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Sænk solskærmen og tag lampen A fig. 145 ud ved at løfte i
punktet, som er markeret med pilen.
❒Tag afskærmningen B ud af tapperne C, udskift pæren D fig. 146
ved at trække den udad og frigøre den fra lamellerne i siden.
❒Sæt den nye pære i, og kontrollér, at den sidder korrekt fast mellem
lamellerne.
❒Påmonter afskærmningen B fig. 145 ved at indsætte den korrekt
mellem tapperne C.
❒Påmonter lampen ved først at indsætte den fra siden E fig. 146og
tryk derefter på den anden side, indtil der lyder et klik fra klappen
F.
fig. 143
A0J0118
fig. 144
A0J0122
fig. 145
A0J0123
