Alfa Romeo MiTo 2014 Manuale del proprietario (in Italian)

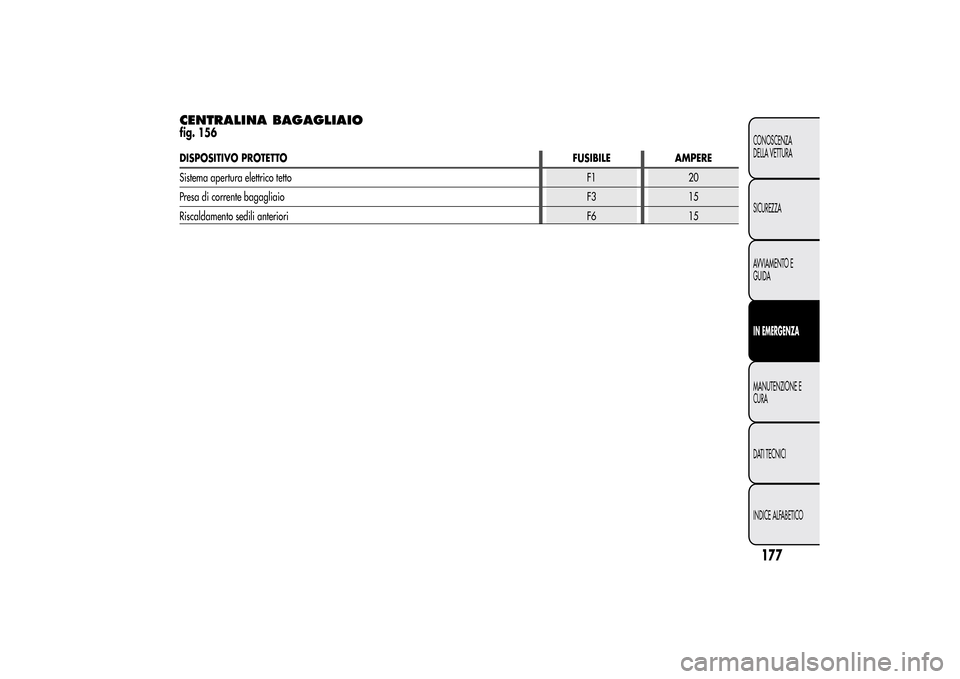

CENTRALINA BAGAGLIAIOfig. 156DISPOSITIVO PROTETTOFUSIBILE AMPERE
Sistema apertura elettrico tettoF1 20
Presa di corrente bagagliaioF3 15
Riscaldamento sedili anterioriF6 15
177CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

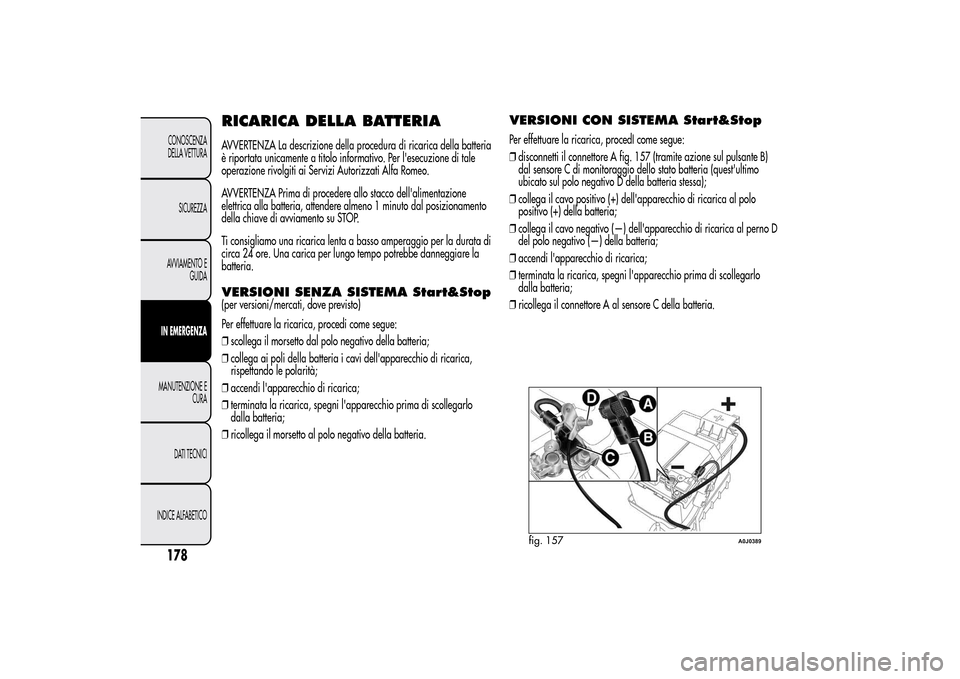

RICARICA DELLA BATTERIAAVVERTENZA La descrizione della procedura di ricarica della batteria
è riportata unicamente a titolo informativo. Per l'esecuzione di tale
operazione rivolgiti ai Servizi Autorizzati Alfa Romeo.
AVVERTENZA Prima di procedere allo stacco dell'alimentazione
elettrica alla batteria, attendere almeno 1 minuto dal posizionamento
della chiave di avviamento su STOP.
Ti consigliamo una ricarica lenta a basso amperaggio per la durata di
circa 24 ore. Una carica per lungo tempo potrebbe danneggiare la
batteria.VERSIONI SENZA SISTEMA Start&Stop(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedi come segue:
❒scollega il morsetto dal polo negativo della batteria;
❒collega ai poli della batteria i cavi dell'apparecchio di ricarica,
rispettando le polarità;
❒accendi l'apparecchio di ricarica;
❒terminata la ricarica, spegni l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollega il morsetto al polo negativo della batteria.
VERSIONI CON SISTEMA Start&StopPer effettuare la ricarica, procedI come segue:
❒disconnetti il connettore A fig. 157 (tramite azione sul pulsante B)
dal sensore C di monitoraggio dello stato batteria (quest'ultimo
ubicato sul polo negativo D della batteria stessa);
❒collega il cavo positivo (+) dell'apparecchio di ricarica al polo
positivo (+) della batteria;
❒collega il cavo negativo (—) dell'apparecchio di ricarica al perno D
del polo negativo (—) della batteria;
❒accendi l'apparecchio di ricarica;
❒terminata la ricarica, spegni l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollega il connettore A al sensore C della batteria.
fig. 157
A0J0389
178CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

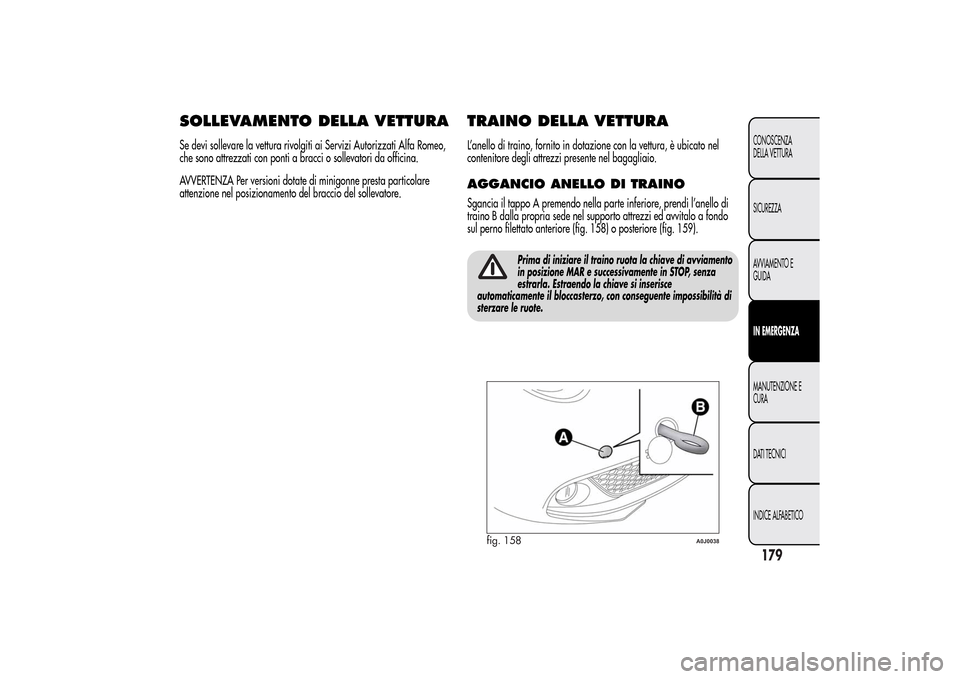

SOLLEVAMENTO DELLA VETTURASe devi sollevare la vettura rivolgiti ai Servizi Autorizzati Alfa Romeo,
che sono attrezzati con ponti a bracci o sollevatori da officina.
AVVERTENZA Per versioni dotate di minigonne presta particolare
attenzione nel posizionamento del braccio del sollevatore.
TRAINO DELLA VETTURAL’anello di traino, fornito in dotazione con la vettura, è ubicato nel
contenitore degli attrezzi presente nel bagagliaio.AGGANCIO ANELLO DI TRAINOSgancia il tappo A premendo nella parte inferiore, prendi l’anello di
traino B dalla propria sede nel supporto attrezzi ed avvitalo a fondo
sul perno filettato anteriore (fig. 158) o posteriore (fig. 159).
Prima di iniziare il traino ruota la chiave di avviamento
in posizione MAR e successivamente in STOP, senza
estrarla. Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con conseguente impossibilità di
sterzare le ruote.
fig. 158
A0J0038
179CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Durante il traino ricordati che non avendo l’ausilio del
servofreno e del servosterzo elettromeccanico per
frenare è necessario esercitare un maggior sforzo sul
pedale e per sterzare è necessario un maggior sforzo sul volante.
Non utilizzare cavi flessibili per effettuare il traino ed evita gli
strappi. Durante le operazioni di traino verifica che il fissaggio
del giunto alla vettura non danneggi i componenti a contatto. Nel
trainare la vettura è obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada. Durante il traino della
vettura non avviare il motore. Prima di avvitare l’anello pulisci
accuratamente la sede filettata. Prima di iniziare il traino
accertati inoltre di aver avvitato a fondo l’anello nella relativa
sede.
I ganci traino anteriore e posteriore devono essere
utilizzati unicamente per operazioni di soccorso
sul piano stradale. È consentito il traino per brevi tratti
mediante impiego di apposito dispositivo conforme al codice
della strada (barra rigida), movimentazione veicolo sul piano
stradale per preparazione al traino o al trasporto mediante carro
attrezzi . I ganci NON DEVONO essere utilizzati per operazioni
di recupero veicolo al di fuori del piano stradale o in presenza di
ostacoli e/o per operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le condizioni di cui sopra, il
traino deve avvenire con i due veicoli (trainante e trainato) il più
possibile allineati sullo stesso asse di mezzeria.
fig. 159
A0J0039
180CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

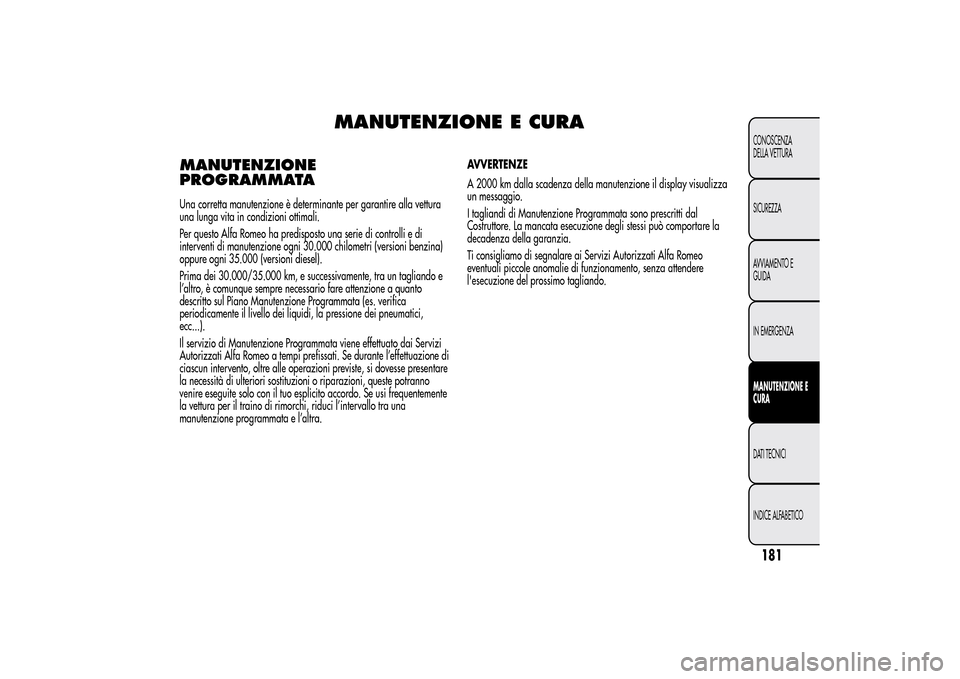

MANUTENZIONE E CURA
MANUTENZIONE
PROGRAMMATAUna corretta manutenzione è determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto una serie di controlli e di
interventi di manutenzione ogni 30.000 chilometri (versioni benzina)
oppure ogni 35.000 (versioni diesel).
Prima dei 30.000/35.000 km, e successivamente, tra un tagliando e
l’altro, è comunque sempre necessario fare attenzione a quanto
descritto sul Piano Manutenzione Programmata (es. verifica
periodicamente il livello dei liquidi, la pressione dei pneumatici,
ecc...).
Il servizio di Manutenzione Programmata viene effettuato dai Servizi
Autorizzati Alfa Romeo a tempi prefissati. Se durante l’effettuazione di
ciascun intervento, oltre alle operazioni previste, si dovesse presentare
la necessità di ulteriori sostituzioni o riparazioni, queste potranno
venire eseguite solo con il tuo esplicito accordo. Se usi frequentemente
la vettura per il traino di rimorchi, riduci l’intervallo tra una
manutenzione programmata e l’altra.AVVERTENZE
A 2000 km dalla scadenza della manutenzione il display visualizza
un messaggio.
I tagliandi di Manutenzione Programmata sono prescritti dal
Costruttore. La mancata esecuzione degli stessi può comportare la
decadenza della garanzia.
Ti consigliamo di segnalare ai Servizi Autorizzati Alfa Romeo
eventuali piccole anomalie di funzionamento, senza attendere
l'esecuzione del prossimo tagliando.
181CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

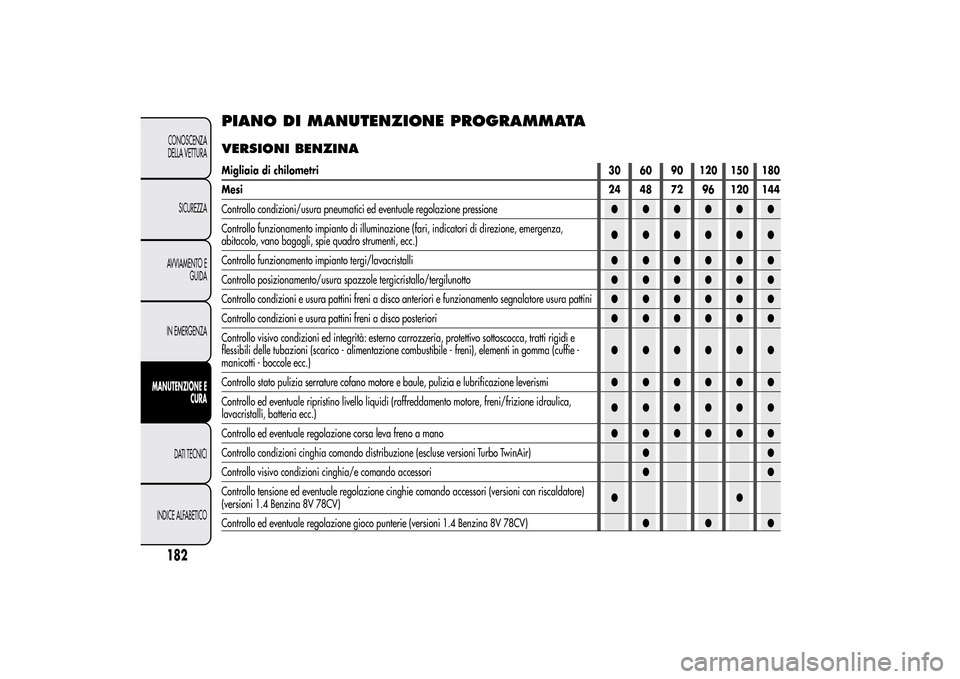

PIANO DI MANUTENZIONE PROGRAMMATAVERSIONI BENZINAMigliaia di chilometri30 60 90 120 150 180
Mesi24 48 72 96 120 144
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione, emergenza,
abitacolo, vano bagagli, spie quadro strumenti, ecc.)●●●●●●
Controllo funzionamento impianto tergi/lavacristalli●●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●●
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento segnalatore usura pattini●●●●●●
Controllo condizioni e usura pattini freni a disco posteriori●●●●●●
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico - alimentazione combustibile - freni), elementi in gomma (cuffie -
manicotti - boccole ecc.)●●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrificazione leverismi●●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/frizione idraulica,
lavacristalli, batteria ecc.)●●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo condizioni cinghia comando distribuzione (escluse versioni Turbo TwinAir)●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo tensione ed eventuale regolazione cinghie comando accessori (versioni con riscaldatore)
(versioni 1.4 Benzina 8V 78CV)●●
Controllo ed eventuale regolazione gioco punterie (versioni 1.4 Benzina 8V 78CV)●●●
182CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

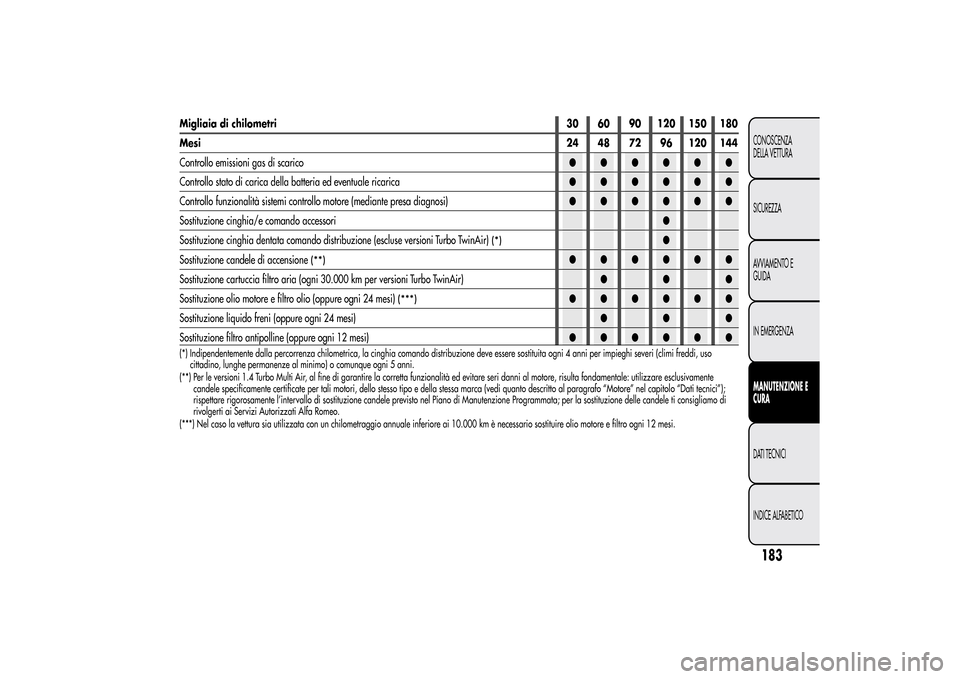

Migliaia di chilometri30 60 90 120 150 180
Mesi24 48 72 96 120 144
Controllo emissioni gas di scarico●●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)●●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cinghia dentata comando distribuzione (escluse versioni Turbo TwinAir)
(*)
●
Sostituzione candele di accensione
(**)
●●●●●●
Sostituzione cartuccia filtro aria (ogni 30.000 km per versioni Turbo TwinAir)●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(***)
●●●●●●
Sostituzione liquido freni (oppure ogni 24 mesi)●●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●●
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi freddi, uso
cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) Per le versioni 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare esclusivamente
candele specificamente certificate per tali motori, dello stesso tipo e della stessa marca (vedi quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”);
rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata; per la sostituzione delle candeleti consigliamo di
rivolgerti ai Servizi Autorizzati Alfa Romeo.
(***) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
183CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

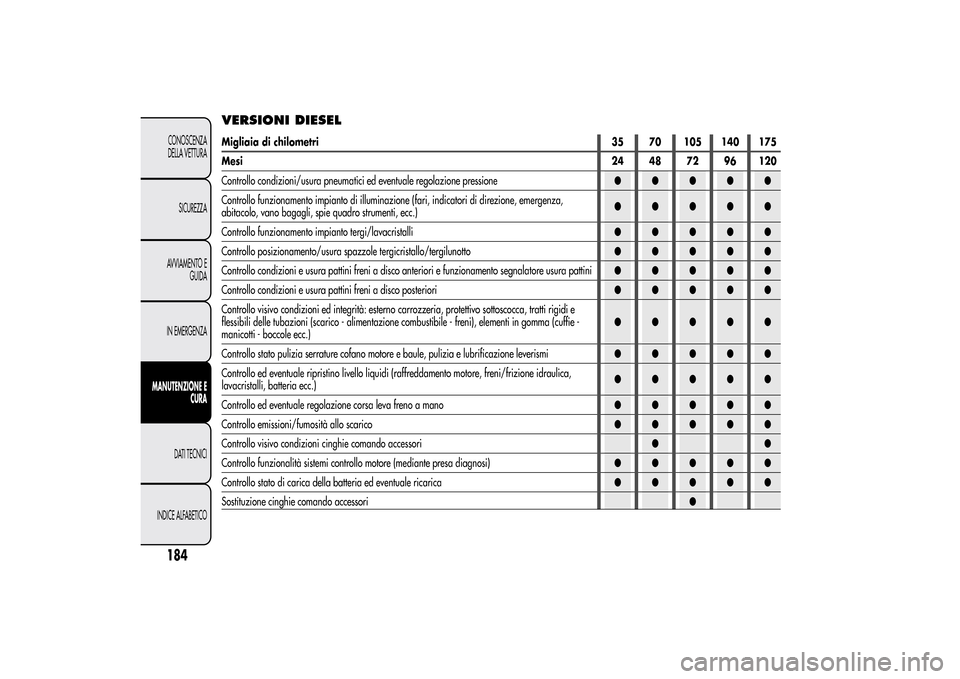

VERSIONI DIESELMigliaia di chilometri35 70 105 140 175
Mesi24 48 72 96 120
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione, emergenza,
abitacolo, vano bagagli, spie quadro strumenti, ecc.)●●●●●
Controllo funzionamento impianto tergi/lavacristalli●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento segnalatore usura pattini●●●●●
Controllo condizioni e usura pattini freni a disco posteriori●●●●●
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico - alimentazione combustibile - freni), elementi in gomma (cuffie -
manicotti - boccole ecc.)●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrificazione leverismi●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/frizione idraulica,
lavacristalli, batteria ecc.)●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità allo scarico●●●●●
Controllo visivo condizioni cinghie comando accessori●●
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Sostituzione cinghie comando accessori●
184CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

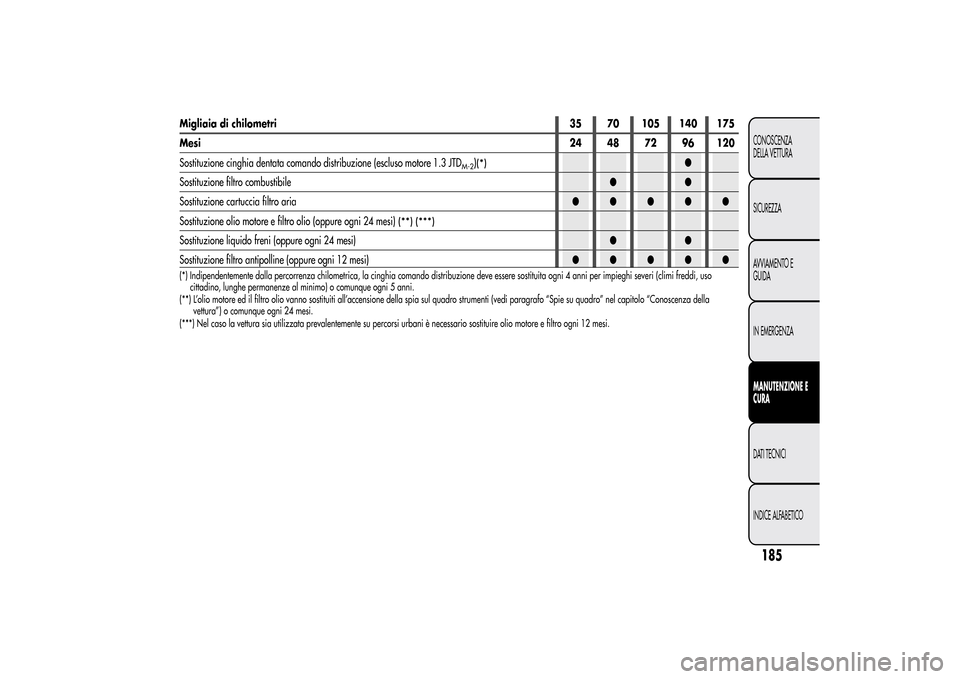

Migliaia di chilometri35 70 105 140 175
Mesi24 48 72 96 120
Sostituzione cinghia dentata comando distribuzione (escluso motore 1.3 JTD
M-2
)(*)
●
Sostituzione filtro combustibile●●
Sostituzione cartuccia filtro aria●●●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(**) (***)
Sostituzione liquido freni (oppure ogni 24 mesi)●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi freddi, uso
cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’olio motore ed il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti (vedi paragrafo “Spie su quadro” nel capitolo “Conoscenza della
vettura”) o comunque ogni 24 mesi.
(***) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni 12 mesi.
185CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

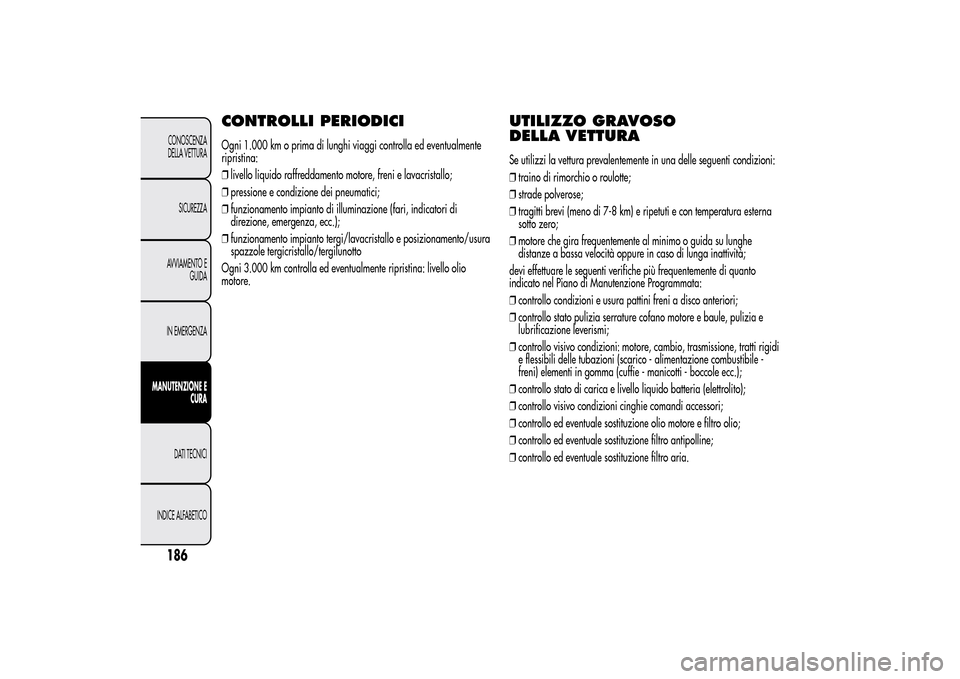

CONTROLLI PERIODICIOgni 1.000 km o prima di lunghi viaggi controlla ed eventualmente
ripristina:
❒livello liquido raffreddamento motore, freni e lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto
Ogni 3.000 km controlla ed eventualmente ripristina: livello olio
motore.
UTILIZZO GRAVOSO
DELLA VETTURASe utilizzi la vettura prevalentemente in una delle seguenti condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura esterna
sotto zero;
❒motore che gira frequentemente al minimo o guida su lunghe
distanze a bassa velocità oppure in caso di lunga inattività;
devi effettuare le seguenti verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco anteriori;
❒controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio, trasmissione, tratti rigidi
e flessibili delle tubazioni (scarico - alimentazione combustibile -
freni) elementi in gomma (cuffie - manicotti - boccole ecc.);
❒controllo stato di carica e livello liquido batteria (elettrolito);
❒controllo visivo condizioni cinghie comandi accessori;
❒controllo ed eventuale sostituzione olio motore e filtro olio;
❒controllo ed eventuale sostituzione filtro antipolline;
❒controllo ed eventuale sostituzione filtro aria.
186CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
