Alfa Romeo MiTo 2016 Betriebsanleitung (in German)

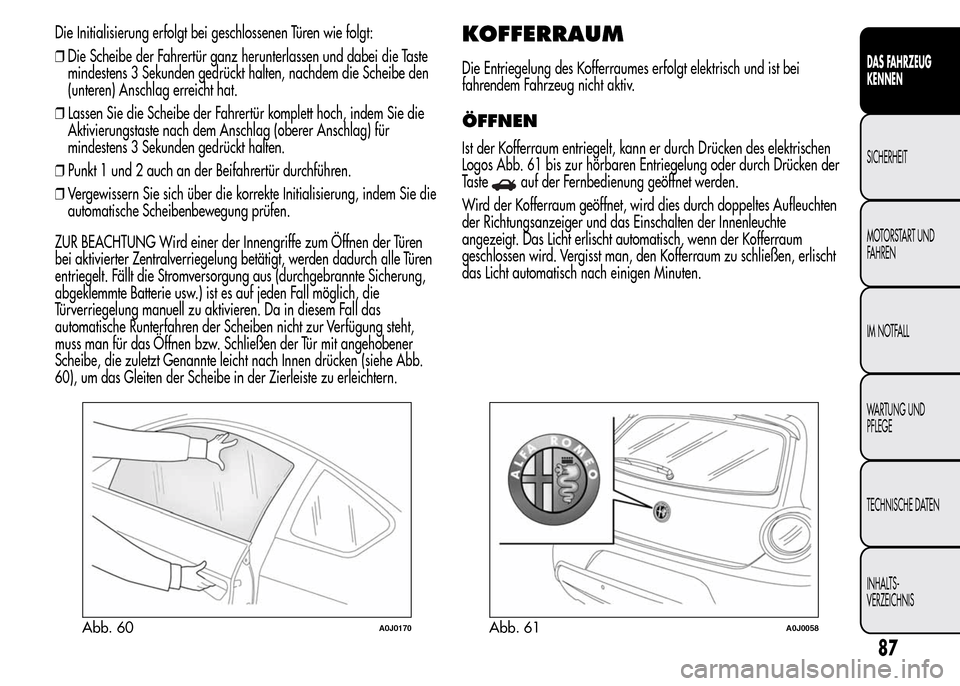

Die Initialisierung erfolgt bei geschlossenen Türen wie folgt:
❒Die Scheibe der Fahrertür ganz herunterlassen und dabei die Taste
mindestens 3 Sekunden gedrückt halten, nachdem die Scheibe den
(unteren) Anschlag erreicht hat.
❒Lassen Sie die Scheibe der Fahrertür komplett hoch, indem Sie die
Aktivierungstaste nach dem Anschlag (oberer Anschlag) für
mindestens 3 Sekunden gedrückt halten.
❒Punkt 1 und 2 auch an der Beifahrertür durchführen.
❒Vergewissern Sie sich über die korrekte Initialisierung, indem Sie die
automatische Scheibenbewegung prüfen.
ZUR BEACHTUNG Wird einer der Innengriffe zum Öffnen der Türen
bei aktivierter Zentralverriegelung betätigt, werden dadurch alle Türen
entriegelt. Fällt die Stromversorgung aus (durchgebrannte Sicherung,
abgeklemmte Batterie usw.) ist es auf jeden Fall möglich, die
Türverriegelung manuell zu aktivieren. Da in diesem Fall das
automatische Runterfahren der Scheiben nicht zur Verfügung steht,
muss man für das Öffnen bzw. Schließen der Tür mit angehobener
Scheibe, die zuletzt Genannte leicht nach Innen drücken (siehe Abb.
60), um das Gleiten der Scheibe in der Zierleiste zu erleichtern.KOFFERRAUM
Die Entriegelung des Kofferraumes erfolgt elektrisch und ist bei
fahrendem Fahrzeug nicht aktiv.
ÖFFNEN
Ist der Kofferraum entriegelt, kann er durch Drücken des elektrischen
Logos Abb. 61 bis zur hörbaren Entriegelung oder durch Drücken der
Taste
auf der Fernbedienung geöffnet werden.
Wird der Kofferraum geöffnet, wird dies durch doppeltes Aufleuchten
der Richtungsanzeiger und das Einschalten der Innenleuchte
angezeigt. Das Licht erlischt automatisch, wenn der Kofferraum
geschlossen wird. Vergisst man, den Kofferraum zu schließen, erlischt
das Licht automatisch nach einigen Minuten.
Abb. 60A0J0170Abb. 61A0J0058
87
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

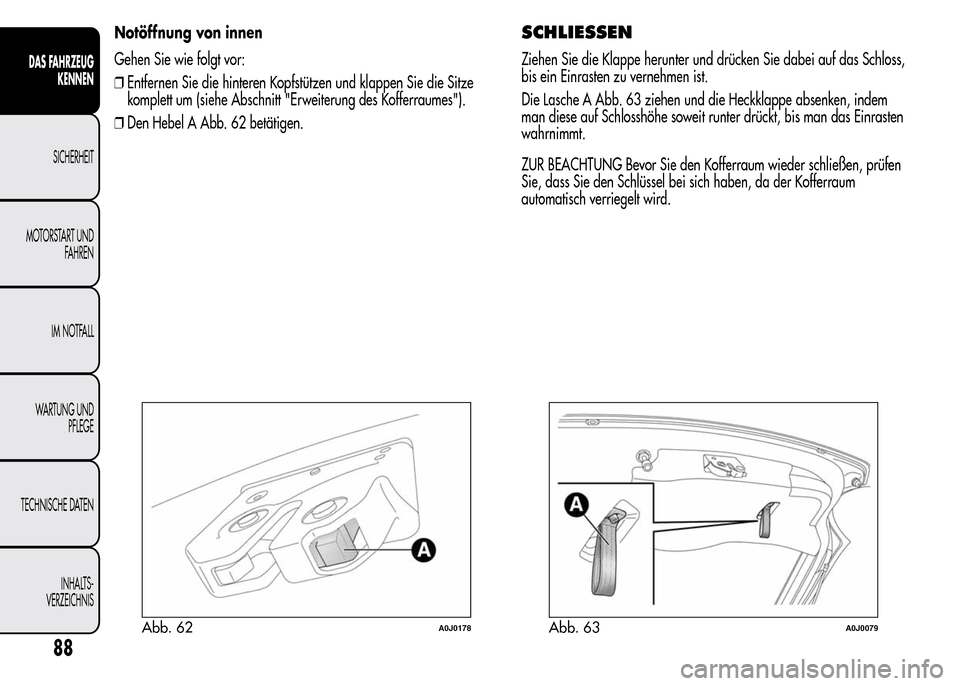

Notöffnung von innen
Gehen Sie wie folgt vor:
❒Entfernen Sie die hinteren Kopfstützen und klappen Sie die Sitze
komplett um (siehe Abschnitt "Erweiterung des Kofferraumes").
❒Den Hebel A Abb. 62 betätigen.SCHLIESSEN
Ziehen Sie die Klappe herunter und drücken Sie dabei auf das Schloss,
bis ein Einrasten zu vernehmen ist.
Die Lasche A Abb. 63 ziehen und die Heckklappe absenken, indem
man diese auf Schlosshöhe soweit runter drückt, bis man das Einrasten
wahrnimmt.
ZUR BEACHTUNG Bevor Sie den Kofferraum wieder schließen, prüfen
Sie, dass Sie den Schlüssel bei sich haben, da der Kofferraum
automatisch verriegelt wird.
Abb. 62A0J0178Abb. 63A0J0079
88
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

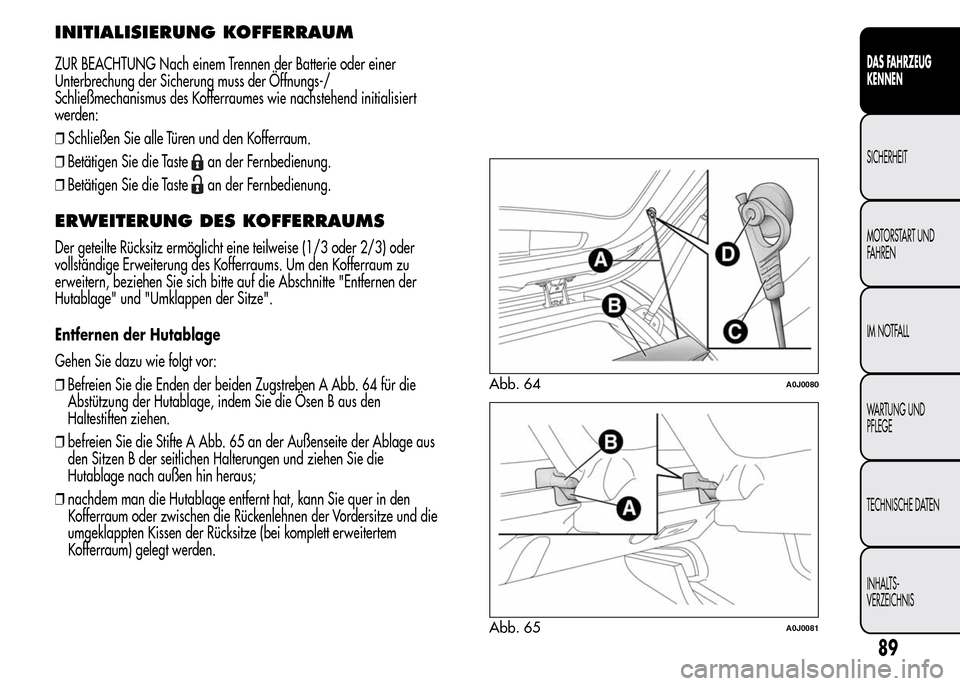

INITIALISIERUNG KOFFERRAUM
ZUR BEACHTUNG Nach einem Trennen der Batterie oder einer
Unterbrechung der Sicherung muss der Öffnungs-/
Schließmechanismus des Kofferraumes wie nachstehend initialisiert
werden:
❒Schließen Sie alle Türen und den Kofferraum.
❒Betätigen Sie die Taste
an der Fernbedienung.
❒Betätigen Sie die Taste
an der Fernbedienung.
ERWEITERUNG DES KOFFERRAUMS
Der geteilte Rücksitz ermöglicht eine teilweise (1/3 oder 2/3) oder
vollständige Erweiterung des Kofferraums. Um den Kofferraum zu
erweitern, beziehen Sie sich bitte auf die Abschnitte "Entfernen der
Hutablage" und "Umklappen der Sitze".
Entfernen der Hutablage
Gehen Sie dazu wie folgt vor:
❒Befreien Sie die Enden der beiden Zugstreben A Abb. 64 für die
Abstützung der Hutablage, indem Sie die Ösen B aus den
Haltestiften ziehen.
❒befreien Sie die Stifte A Abb. 65 an der Außenseite der Ablage aus
den Sitzen B der seitlichen Halterungen und ziehen Sie die
Hutablage nach außen hin heraus;
❒nachdem man die Hutablage entfernt hat, kann Sie quer in den
Kofferraum oder zwischen die Rückenlehnen der Vordersitze und die
umgeklappten Kissen der Rücksitze (bei komplett erweitertem
Kofferraum) gelegt werden.
Abb. 64A0J0080
Abb. 65A0J0081
89
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

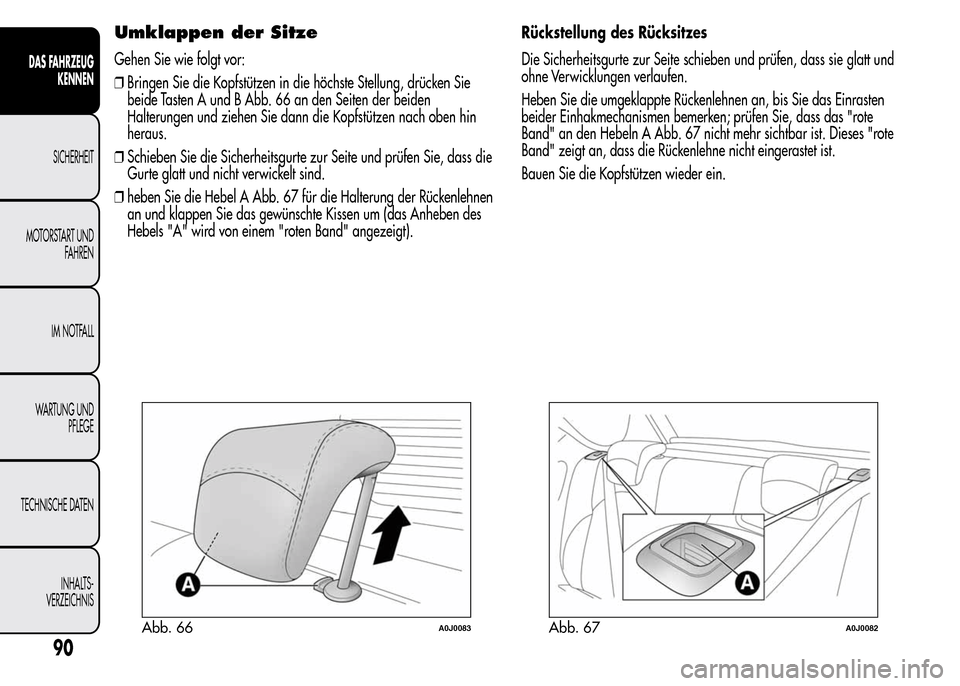

Umklappen der Sitze
Gehen Sie wie folgt vor:
❒Bringen Sie die Kopfstützen in die höchste Stellung, drücken Sie
beide Tasten A und B Abb. 66 an den Seiten der beiden
Halterungen und ziehen Sie dann die Kopfstützen nach oben hin
heraus.
❒Schieben Sie die Sicherheitsgurte zur Seite und prüfen Sie, dass die
Gurte glatt und nicht verwickelt sind.
❒heben Sie die Hebel A Abb. 67 für die Halterung der Rückenlehnen
an und klappen Sie das gewünschte Kissen um (das Anheben des
Hebels "A" wird von einem "roten Band" angezeigt).Rückstellung des Rücksitzes
Die Sicherheitsgurte zur Seite schieben und prüfen, dass sie glatt und
ohne Verwicklungen verlaufen.
Heben Sie die umgeklappte Rückenlehnen an, bis Sie das Einrasten
beider Einhakmechanismen bemerken; prüfen Sie, dass das "rote
Band" an den Hebeln A Abb. 67 nicht mehr sichtbar ist. Dieses "rote
Band" zeigt an, dass die Rückenlehne nicht eingerastet ist.
Bauen Sie die Kopfstützen wieder ein.
Abb. 66A0J0083Abb. 67A0J0082
90
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

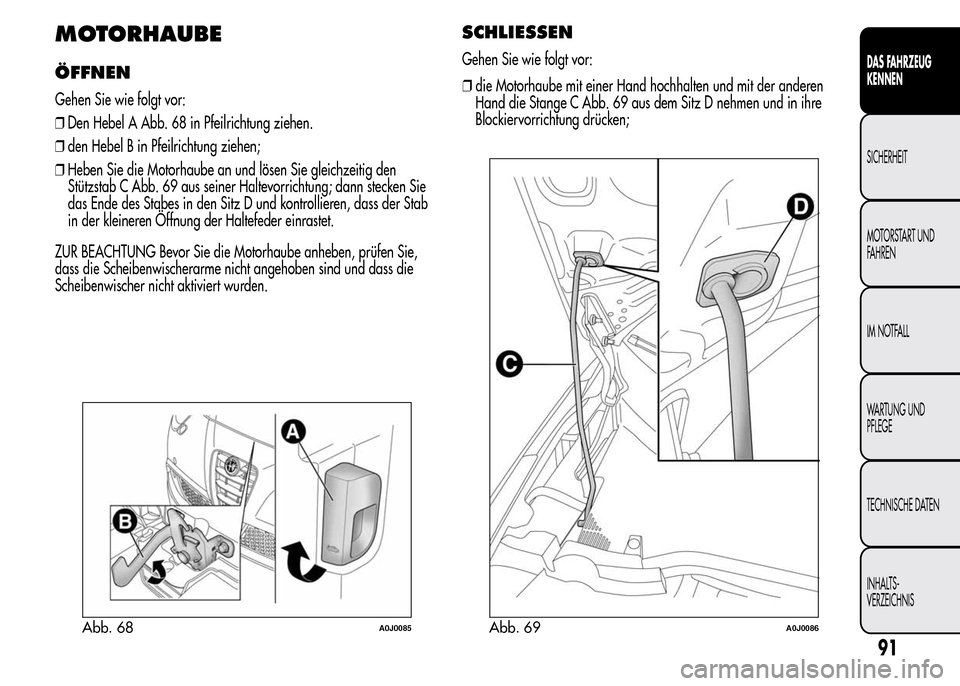

MOTORHAUBE
ÖFFNEN
Gehen Sie wie folgt vor:
❒Den Hebel A Abb. 68 in Pfeilrichtung ziehen.
❒den Hebel B in Pfeilrichtung ziehen;
❒Heben Sie die Motorhaube an und lösen Sie gleichzeitig den
Stützstab C Abb. 69 aus seiner Haltevorrichtung; dann stecken Sie
das Ende des Stabes in den Sitz D und kontrollieren, dass der Stab
in der kleineren Öffnung der Haltefeder einrastet.
ZUR BEACHTUNG Bevor Sie die Motorhaube anheben, prüfen Sie,
dass die Scheibenwischerarme nicht angehoben sind und dass die
Scheibenwischer nicht aktiviert wurden.
SCHLIESSEN
Gehen Sie wie folgt vor:
Abb. 68A0J0085Abb. 69A0J0086
91
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

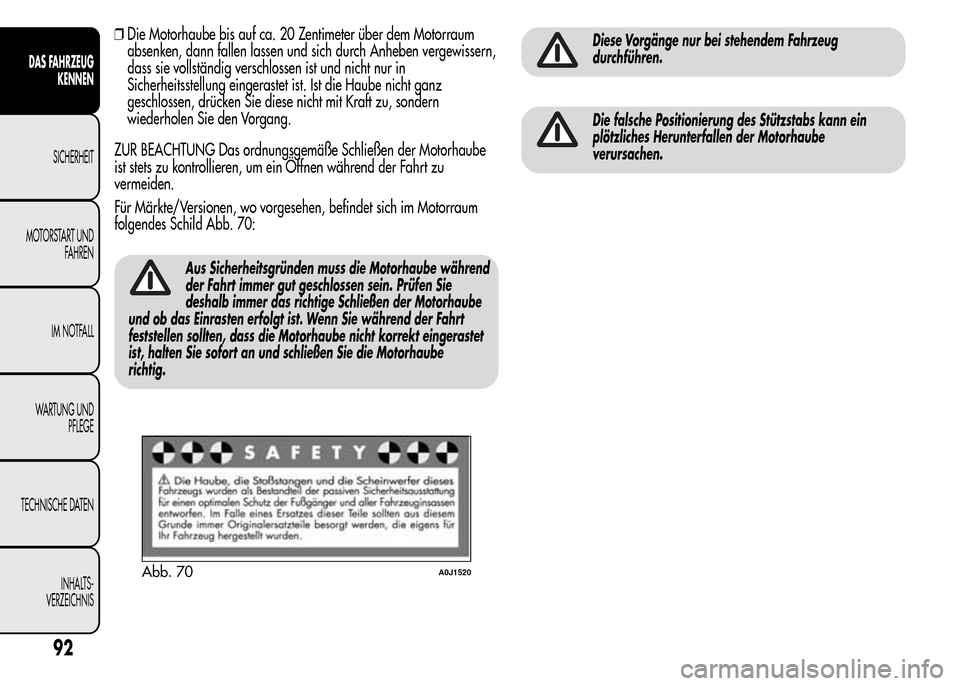

❒die Motorhaube mit einer Hand hochhalten und mit der anderen
Hand die Stange C Abb. 69 aus dem Sitz D nehmen und in ihre
Blockiervorrichtung drücken;

❒Die Motorhaube bis auf ca. 20 Zentimeter über dem Motorraum
absenken, dann fallen lassen und sich durch Anheben vergewissern,
dass sie vollständig verschlossen ist und nicht nur in
Sicherheitsstellung eingerastet ist. Ist die Haube nicht ganz
geschlossen, drücken Sie diese nicht mit Kraft zu, sondern
wiederholen Sie den Vorgang.
ZUR BEACHTUNG Das ordnungsgemäße Schließen der Motorhaube
ist stets zu kontrollieren, um ein Öffnen während der Fahrt zu
vermeiden.
Für Märkte/Versionen, wo vorgesehen, befindet sich im Motorraum
folgendes Schild Abb. 70:
Aus Sicherheitsgründen muss die Motorhaube während
der Fahrt immer gut geschlossen sein. Prüfen Sie
deshalb immer das richtige Schließen der Motorhaube
und ob das Einrasten erfolgt ist. Wenn Sie während der Fahrt
feststellen sollten, dass die Motorhaube nicht korrekt eingerastet
ist, halten Sie sofort an und schließen Sie die Motorhaube
richtig.
Diese Vorgänge nur bei stehendem Fahrzeug
durchführen.
Die falsche Positionierung des Stützstabs kann ein
plötzliches Herunterfallen der Motorhaube
verursachen.
Abb. 70A0J1520
92
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

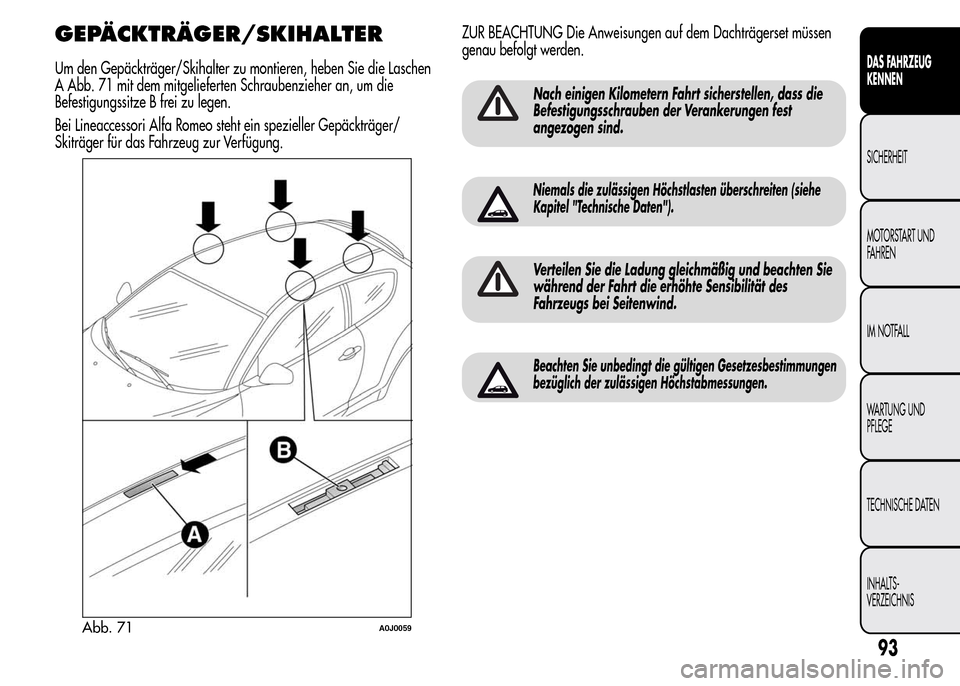

GEPÄCKTRÄGER/SKIHALTER
Um den Gepäckträger/Skihalter zu montieren, heben Sie die Laschen
A Abb. 71 mit dem mitgelieferten Schraubenzieher an, um die
Befestigungssitze B frei zu legen.
Bei Lineaccessori Alfa Romeo steht ein spezieller Gepäckträger/
Skiträger für das Fahrzeug zur Verfügung.ZUR BEACHTUNG Die Anweisungen auf dem Dachträgerset müssen
genau befolgt werden.
Nach einigen Kilometern Fahrt sicherstellen, dass die
Befestigungsschrauben der Verankerungen fest
angezogen sind.
Niemals die zulässigen Höchstlasten überschreiten (siehe
Kapitel "Technische Daten").
Verteilen Sie die Ladung gleichmäßig und beachten Sie
während der Fahrt die erhöhte Sensibilität des
Fahrzeugs bei Seitenwind.
Beachten Sie unbedingt die gültigen Gesetzesbestimmungen
bezüglich der zulässigen Höchstabmessungen.
Abb. 71A0J0059
93
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

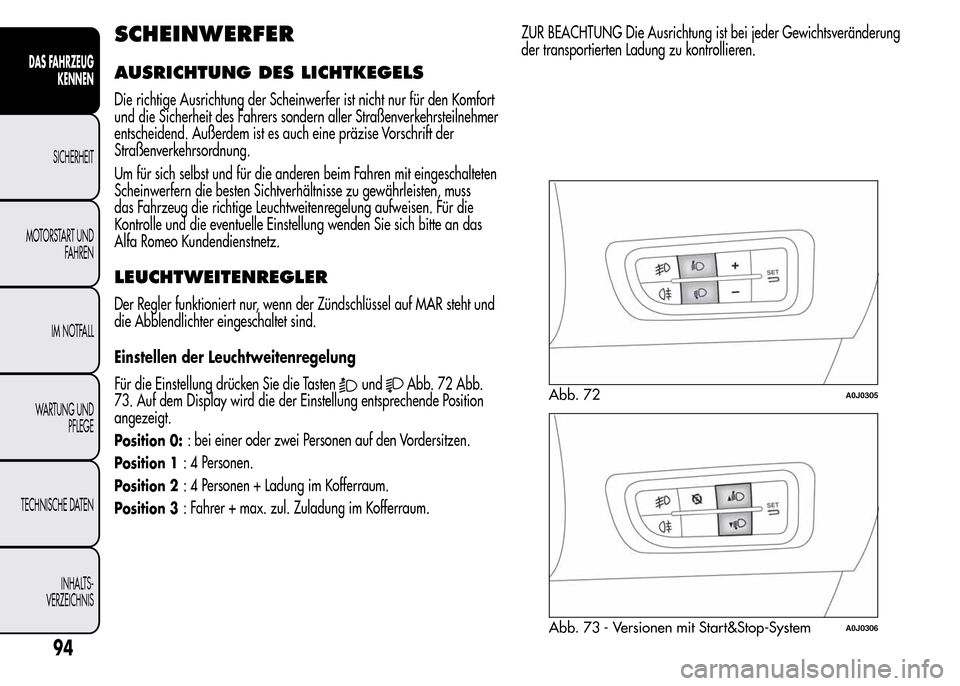

SCHEINWERFER
AUSRICHTUNG DES LICHTKEGELS
Die richtige Ausrichtung der Scheinwerfer ist nicht nur für den Komfort
und die Sicherheit des Fahrers sondern aller Straßenverkehrsteilnehmer
entscheidend. Außerdem ist es auch eine präzise Vorschrift der
Straßenverkehrsordnung.
Um für sich selbst und für die anderen beim Fahren mit eingeschalteten
Scheinwerfern die besten Sichtverhältnisse zu gewährleisten, muss
das Fahrzeug die richtige Leuchtweitenregelung aufweisen. Für die
Kontrolle und die eventuelle Einstellung wenden Sie sich bitte an das
Alfa Romeo Kundendienstnetz.
LEUCHTWEITENREGLER
Der Regler funktioniert nur, wenn der Zündschlüssel auf MAR steht und
die Abblendlichter eingeschaltet sind.
Einstellen der Leuchtweitenregelung
Für die Einstellung drücken Sie die Tasten
undAbb. 72 Abb.
73. Auf dem Display wird die der Einstellung entsprechende Position
angezeigt.
Position 0:: bei einer oder zwei Personen auf den Vordersitzen.
Position 1: 4 Personen.
Position 2: 4 Personen + Ladung im Kofferraum.
Position 3: Fahrer + max. zul. Zuladung im Kofferraum.ZUR BEACHTUNG Die Ausrichtung ist bei jeder Gewichtsveränderung
der transportierten Ladung zu kontrollieren.
Abb. 72A0J0305
Abb. 73 - Versionen mit Start&Stop-SystemA0J0306
94
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

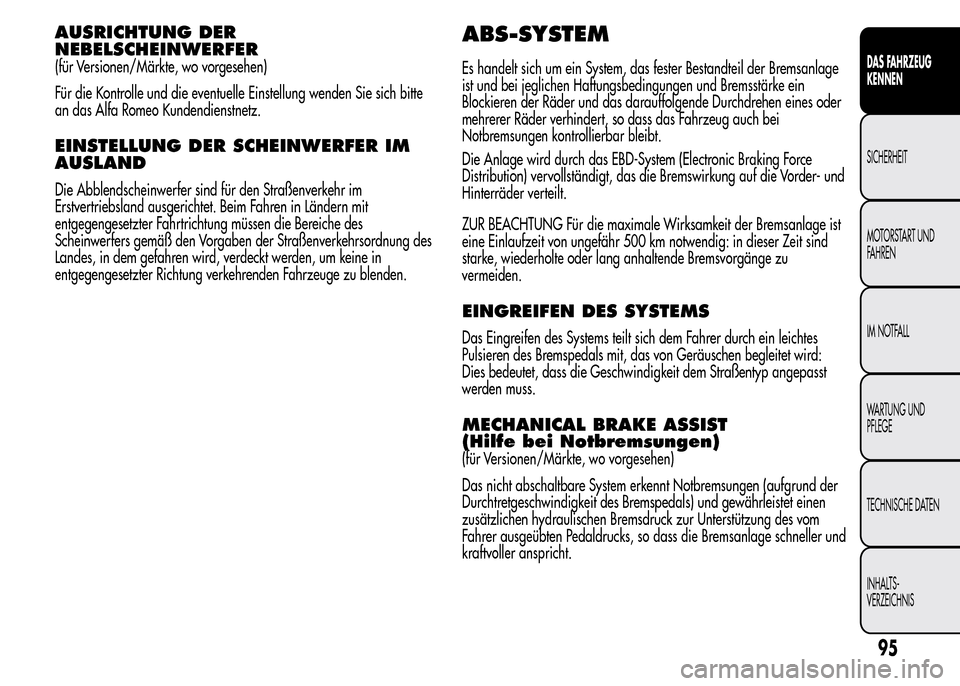

AUSRICHTUNG DER
NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Für die Kontrolle und die eventuelle Einstellung wenden Sie sich bitte
an das Alfa Romeo Kundendienstnetz.
EINSTELLUNG DER SCHEINWERFER IM
AUSLAND
Die Abblendscheinwerfer sind für den Straßenverkehr im
Erstvertriebsland ausgerichtet. Beim Fahren in Ländern mit
entgegengesetzter Fahrtrichtung müssen die Bereiche des
Scheinwerfers gemäß den Vorgaben der Straßenverkehrsordnung des
Landes, in dem gefahren wird, verdeckt werden, um keine in
entgegengesetzter Richtung verkehrenden Fahrzeuge zu blenden.
ABS-SYSTEM
Es handelt sich um ein System, das fester Bestandteil der Bremsanlage
ist und bei jeglichen Haftungsbedingungen und Bremsstärke ein
Blockieren der Räder und das darauffolgende Durchdrehen eines oder
mehrerer Räder verhindert, so dass das Fahrzeug auch bei
Notbremsungen kontrollierbar bleibt.
Die Anlage wird durch das EBD-System (Electronic Braking Force
Distribution) vervollständigt, das die Bremswirkung auf die Vorder- und
Hinterräder verteilt.
ZUR BEACHTUNG Für die maximale Wirksamkeit der Bremsanlage ist
eine Einlaufzeit von ungefähr 500 km notwendig: in dieser Zeit sind
starke, wiederholte oder lang anhaltende Bremsvorgänge zu
vermeiden.
EINGREIFEN DES SYSTEMS
Das Eingreifen des Systems teilt sich dem Fahrer durch ein leichtes
Pulsieren des Bremspedals mit, das von Geräuschen begleitet wird:
Dies bedeutet, dass die Geschwindigkeit dem Straßentyp angepasst
werden muss.
MECHANICAL BRAKE ASSIST
(Hilfe bei Notbremsungen)
(für Versionen/Märkte, wo vorgesehen)
Das nicht abschaltbare System erkennt Notbremsungen (aufgrund der
Durchtretgeschwindigkeit des Bremspedals) und gewährleistet einen
zusätzlichen hydraulischen Bremsdruck zur Unterstützung des vom
Fahrer ausgeübten Pedaldrucks, so dass die Bremsanlage schneller und
kraftvoller anspricht.
95
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

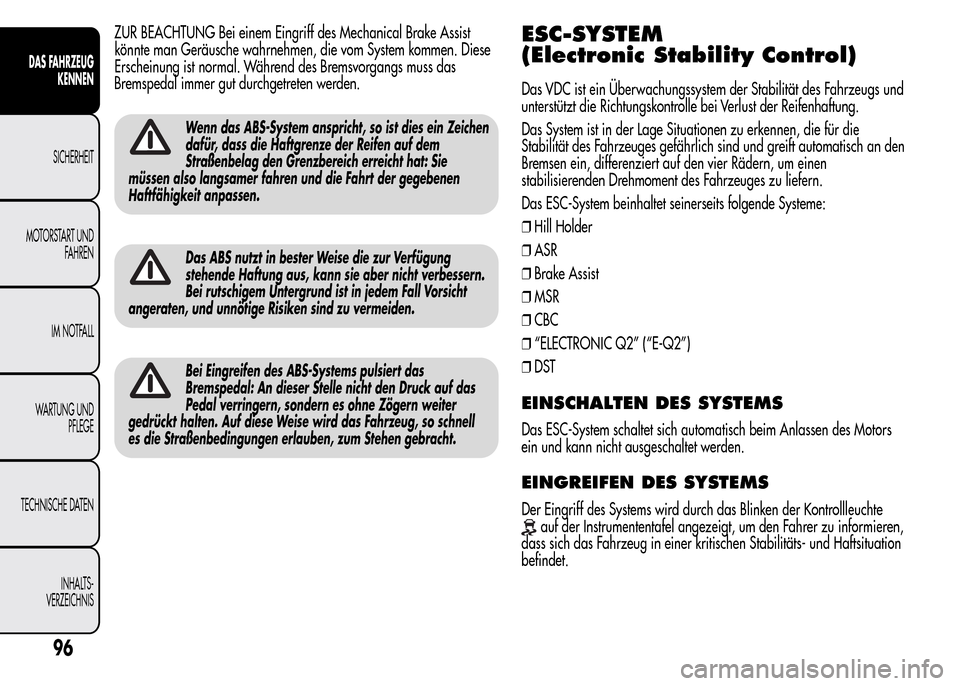

ZUR BEACHTUNG Bei einem Eingriff des Mechanical Brake Assist
könnte man Geräusche wahrnehmen, die vom System kommen. Diese
Erscheinung ist normal. Während des Bremsvorgangs muss das
Bremspedal immer gut durchgetreten werden.
Wenn das ABS-System anspricht, so ist dies ein Zeichen
dafür, dass die Haftgrenze der Reifen auf dem
Straßenbelag den Grenzbereich erreicht hat: Sie
müssen also langsamer fahren und die Fahrt der gegebenen
Haftfähigkeit anpassen.
Das ABS nutzt in bester Weise die zur Verfügung
stehende Haftung aus, kann sie aber nicht verbessern.
Bei rutschigem Untergrund ist in jedem Fall Vorsicht
angeraten, und unnötige Risiken sind zu vermeiden.
Bei Eingreifen des ABS-Systems pulsiert das
Bremspedal: An dieser Stelle nicht den Druck auf das
Pedal verringern, sondern es ohne Zögern weiter
gedrückt halten. Auf diese Weise wird das Fahrzeug, so schnell
es die Straßenbedingungen erlauben, zum Stehen gebracht.
ESC-SYSTEM
(Electronic Stability Control)
Das VDC ist ein Überwachungssystem der Stabilität des Fahrzeugs und
unterstützt die Richtungskontrolle bei Verlust der Reifenhaftung.
Das System ist in der Lage Situationen zu erkennen, die für die
Stabilität des Fahrzeuges gefährlich sind und greift automatisch an den
Bremsen ein, differenziert auf den vier Rädern, um einen
stabilisierenden Drehmoment des Fahrzeuges zu liefern.
Das ESC-System beinhaltet seinerseits folgende Systeme:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒CBC
❒“ELECTRONIC Q2” (“E-Q2”)
❒DST
EINSCHALTEN DES SYSTEMS
Das ESC-System schaltet sich automatisch beim Anlassen des Motors
ein und kann nicht ausgeschaltet werden.
EINGREIFEN DES SYSTEMS
Der Eingriff des Systems wird durch das Blinken der Kontrollleuchte
auf der Instrumententafel angezeigt, um den Fahrer zu informieren,
dass sich das Fahrzeug in einer kritischen Stabilitäts- und Haftsituation
befindet.
96
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
