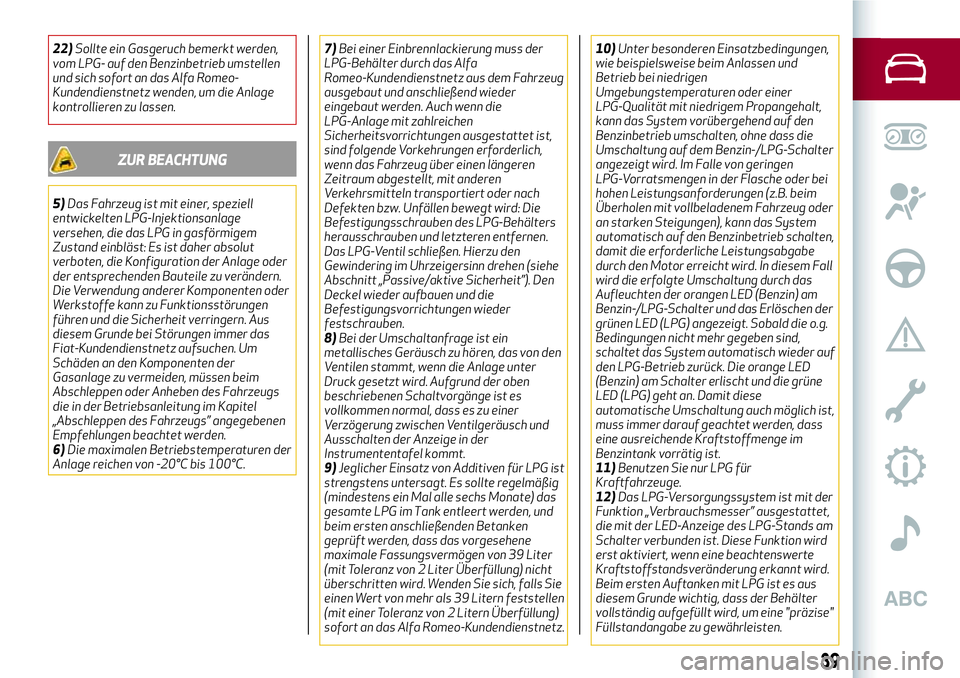

22)Sollte ein Gasgeruch bemerkt werden,
vom LPG- auf den Benzinbetrieb umstellen
und sich sofort an das Alfa Romeo-
Kundendienstnetz wenden, um die Anlage
kontrollieren zu lassen.
ZUR BEACHTUNG
5)Das Fahrzeug ist mit einer, speziell
entwickelten LPG-Injektionsanlage
versehen, die das LPG in gasförmigem
Zustand einbläst: Es ist daher absolut
verboten, die Konfiguration der Anlage oder
der entsprechenden Bauteile zu verändern.
Die Verwendung anderer Komponenten oder
Werkstoffe kann zu Funktionsstörungen
führen und die Sicherheit verringern. Aus
diesem Grunde bei Störungen immer das
Fiat-Kundendienstnetz aufsuchen. Um
Schäden an den Komponenten der
Gasanlage zu vermeiden, müssen beim
Abschleppen oder Anheben des Fahrzeugs
die in der Betriebsanleitung im Kapitel
„Abschleppen des Fahrzeugs” angegebenen
Empfehlungen beachtet werden.
6)Die maximalen Betriebstemperaturen der
Anlage reichen von -20°C bis 100°C.7)Bei einer Einbrennlackierung muss der
LPG-Behälter durch das Alfa
Romeo-Kundendienstnetz aus dem Fahrzeug
ausgebaut und anschließend wieder
eingebaut werden. Auch wenn die
LPG-Anlage mit zahlreichen
Sicherheitsvorrichtungen ausgestattet ist,
sind folgende Vorkehrungen erforderlich,
wenn das Fahrzeug über einen längeren
Zeitraum abgestellt, mit anderen
Verkehrsmitteln transportiert oder nach
Defekten bzw. Unfällen bewegt wird: Die
Befestigungsschrauben des LPG-Behälters
herausschrauben und letzteren entfernen.
Das LPG-Ventil schließen. Hierzu den
Gewindering im Uhrzeigersinn drehen (siehe
Abschnitt „Passive/aktive Sicherheit”). Den
Deckel wieder aufbauen und die
Befestigungsvorrichtungen wieder
festschrauben.
8)Bei der Umschaltanfrage ist ein
metallisches Geräusch zu hören, das von den
Ventilen stammt, wenn die Anlage unter
Druck gesetzt wird. Aufgrund der oben
beschriebenen Schaltvorgänge ist es
vollkommen normal, dass es zu einer
Verzögerung zwischen Ventilgeräusch und
Ausschalten der Anzeige in der
Instrumententafel kommt.
9)Jeglicher Einsatz von Additiven für LPG ist
strengstens untersagt. Es sollte regelmäßig
(mindestens ein Mal alle sechs Monate) das
gesamte LPG im Tank entleert werden, und
beim ersten anschließenden Betanken
geprüft werden, dass das vorgesehene
maximale Fassungsvermögen von 39 Liter
(mit Toleranz von 2 Liter Überfüllung) nicht
überschritten wird. Wenden Sie sich, falls Sie
einen Wert von mehr als 39 Litern feststellen
(mit einer Toleranz von 2 Litern Überfüllung)
sofort an das Alfa Romeo-Kundendienstnetz.10)Unter besonderen Einsatzbedingungen,
wie beispielsweise beim Anlassen und
Betrieb bei niedrigen
Umgebungstemperaturen oder einer
LPG-Qualität mit niedrigem Propangehalt,
kann das System vorübergehend auf den
Benzinbetrieb umschalten, ohne dass die
Umschaltung auf dem Benzin-/LPG-Schalter
angezeigt wird. Im Falle von geringen
LPG-Vorratsmengen in der Flasche oder bei
hohen Leistungsanforderungen (z.B. beim
Überholen mit vollbeladenem Fahrzeug oder
an starken Steigungen), kann das System
automatisch auf den Benzinbetrieb schalten,
damit die erforderliche Leistungsabgabe
durch den Motor erreicht wird. In diesem Fall
wird die erfolgte Umschaltung durch das
Aufleuchten der orangen LED (Benzin) am
Benzin-/LPG-Schalter und das Erlöschen der
grünen LED (LPG) angezeigt. Sobald die o.g.
Bedingungen nicht mehr gegeben sind,
schaltet das System automatisch wieder auf
den LPG-Betrieb zurück. Die orange LED
(Benzin) am Schalter erlischt und die grüne
LED (LPG) geht an. Damit diese
automatische Umschaltung auch möglich ist,
muss immer darauf geachtet werden, dass
eine ausreichende Kraftstoffmenge im
Benzintank vorrätig ist.
11)Benutzen Sie nur LPG für
Kraftfahrzeuge.
12)Das LPG-Versorgungssystem ist mit der
Funktion „Verbrauchsmesser” ausgestattet,
die mit der LED-Anzeige des LPG-Stands am
Schalter verbunden ist. Diese Funktion wird
erst aktiviert, wenn eine beachtenswerte
Kraftstoffstandsveränderung erkannt wird.
Beim ersten Auftanken mit LPG ist es aus
diesem Grunde wichtig, dass der Behälter
vollständig aufgefüllt wird, um eine "präzise"
Füllstandangabe zu gewährleisten.
39
Page 42 of 222
Diese Seite wurde absichtlich freigelassen
Page 43 of 222

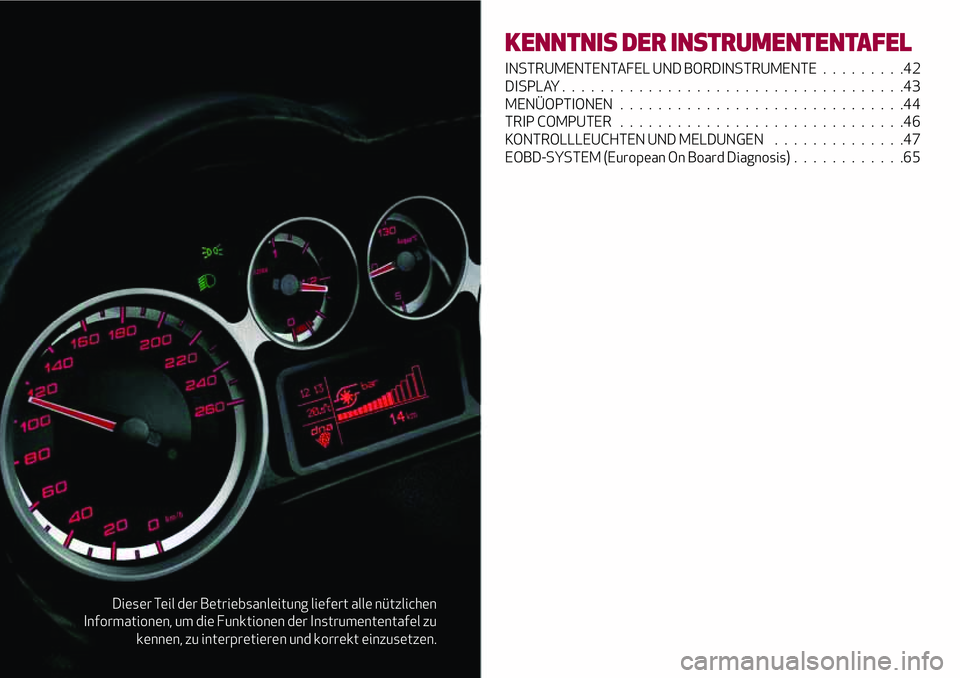

Dieser Teil der Betriebsanleitung liefert alle nützlichen
Informationen, um die Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt einzusetzen.
KENNTNIS DER INSTRUMENTENTAFEL
INSTRUMENTENTAFEL UND BORDINSTRUMENTE.........42
DISPLAY....................................43
MENÜOPTIONEN..............................44
TRIP COMPUTER..............................46
KONTROLLLEUCHTEN UND MELDUNGEN..............47
EOBD-SYSTEM (European On Board Diagnosis)............65
Page 44 of 222
INSTRUMENTENTAFEL UND BORDINSTRUMENTE

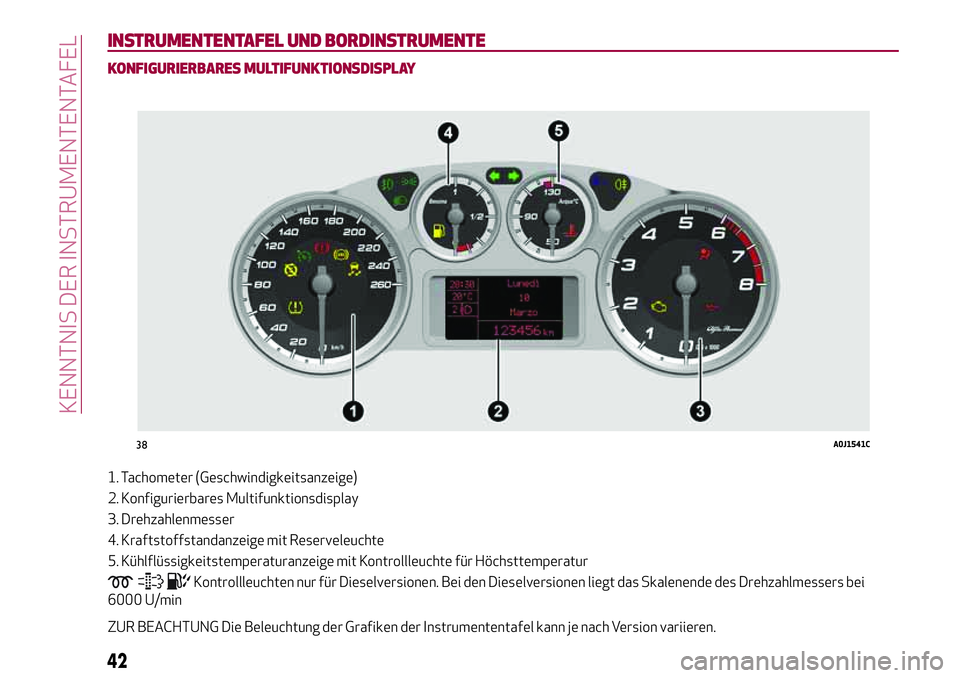

KONFIGURIERBARES MULTIFUNKTIONSDISPLAY
1. Tachometer (Geschwindigkeitsanzeige)
2. Konfigurierbares Multifunktionsdisplay
3. Drehzahlenmesser
4. Kraftstoffstandanzeige mit Reserveleuchte
5. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
Kontrollleuchten nur für Dieselversionen. Bei den Dieselversionen liegt das Skalenende des Drehzahlmessers bei
6000 U/min
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
38A0J1541C
42
KENNTNIS DER INSTRUMENTENTAFEL
Page 45 of 222
DISPLAY
Das Fahrzeug ist mit einem
konfigurierbaren Multifunktionsdisplay
ausgestattet, das dem Benutzer, je nach
vorheriger Einstellung, nützliche
Informationen bei der Fahrt des
Fahrzeugs bieten kann.
Wird bei abgezogenem Schlüssel eine der
Türen geöffnet/geschlossen, wird das
Display aktiviert und es erscheinen für
einige Sekunden die Uhrzeit und die
Gesamtkilometerzahl (oder Meilen).

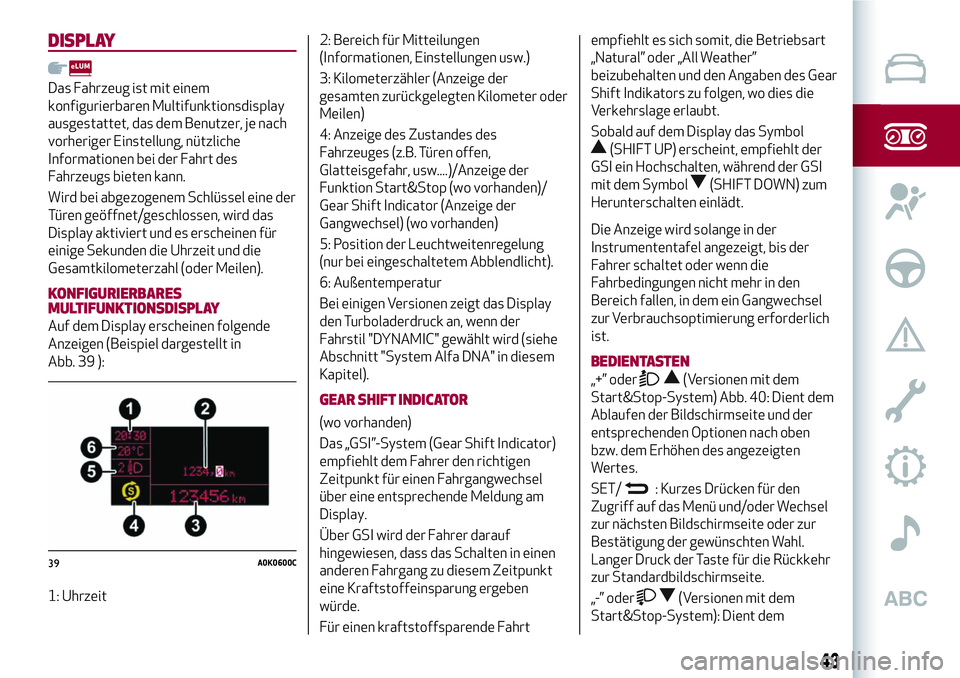

KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY
Auf dem Display erscheinen folgende
Anzeigen (Beispiel dargestellt in
Abb. 39 ):
1: Uhrzeit2: Bereich für Mitteilungen
(Informationen, Einstellungen usw.)
3: Kilometerzähler (Anzeige der
gesamten zurückgelegten Kilometer oder
Meilen)
4: Anzeige des Zustandes des
Fahrzeuges (z.B. Türen offen,
Glatteisgefahr, usw....)/Anzeige der
Funktion Start&Stop (wo vorhanden)/
Gear Shift Indicator (Anzeige der
Gangwechsel) (wo vorhanden)
5: Position der Leuchtweitenregelung
(nur bei eingeschaltetem Abblendlicht).
6: Außentemperatur
Bei einigen Versionen zeigt das Display
den Turboladerdruck an, wenn der
Fahrstil "DYNAMIC" gewählt wird (siehe
Abschnitt "System Alfa DNA" in diesem
Kapitel).
GEAR SHIFT INDICATOR
(wo vorhanden)
Das „GSI”-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung am
Display.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in einen
anderen Fahrgang zu diesem Zeitpunkt
eine Kraftstoffeinsparung ergeben
würde.
Für einen kraftstoffsparende Fahrtempfiehlt es sich somit, die Betriebsart
„Natural” oder „All Weather”
beizubehalten und den Angaben des Gear
Shift Indikators zu folgen, wo dies die
Verkehrslage erlaubt.
Sobald auf dem Display das Symbol
(SHIFT UP) erscheint, empfiehlt der
GSI ein Hochschalten, während der GSI
mit dem Symbol
(SHIFT DOWN) zum
Herunterschalten einlädt.
Die Anzeige wird solange in der
Instrumententafel angezeigt, bis der
Fahrer schaltet oder wenn die
Fahrbedingungen nicht mehr in den
Bereich fallen, in dem ein Gangwechsel
zur Verbrauchsoptimierung erforderlich
ist.
BEDIENTASTEN
„+” oder(Versionen mit dem
Start&Stop-System) Abb. 40: Dient dem
Ablaufen der Bildschirmseite und der
entsprechenden Optionen nach oben
bzw. dem Erhöhen des angezeigten
Wertes.
SET/
: Kurzes Drücken für den
Zugriff auf das Menü und/oder Wechsel
zur nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl.
Langer Druck der Taste für die Rückkehr
zur Standardbildschirmseite.
„-” oder
(Versionen mit dem
Start&Stop-System): Dient dem
39A0K0600C
43
Page 46 of 222
Ablaufen der Bildschirmseite und der
entsprechenden Optionen nach unten
bzw. dem Verringern des angezeigten
Wertes.
ZUR BEACHTUNG Die Bedientasten
aktivieren entsprechend den
nachstehenden Situationen
unterschiedliche Funktionen:
Innerhalb des Menüs erlauben sie das
Aufwärts- bzw. Abwärtsscrollen.
Während der Einstellungsvorgänge
ermöglichen sie das Erhöhen oder
Verringern eines Wertes.

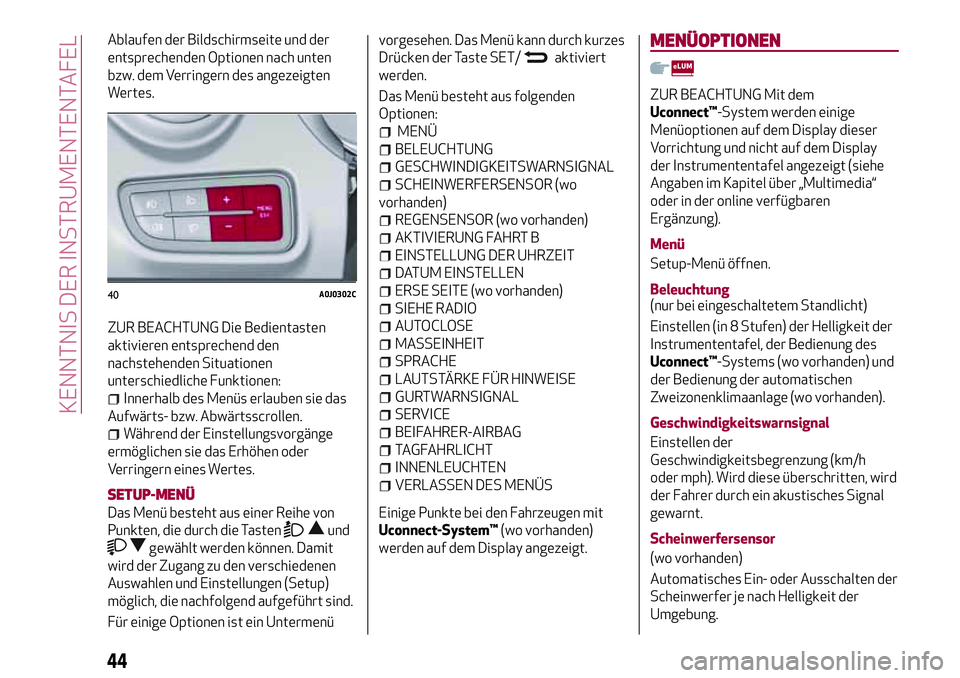

SETUP-MENÜ
Das Menü besteht aus einer Reihe von
Punkten, die durch die Tasten
und
gewählt werden können. Damit
wird der Zugang zu den verschiedenen
Auswahlen und Einstellungen (Setup)
möglich, die nachfolgend aufgeführt sind.
Für einige Optionen ist ein Untermenüvorgesehen. Das Menü kann durch kurzes
Drücken der Taste SET/
aktiviert
werden.
Das Menü besteht aus folgenden
Optionen:
MENÜ
BELEUCHTUNG
GESCHWINDIGKEITSWARNSIGNAL
SCHEINWERFERSENSOR (wo
vorhanden)
REGENSENSOR (wo vorhanden)
AKTIVIERUNG FAHRT B
EINSTELLUNG DER UHRZEIT
DATUM EINSTELLEN
ERSE SEITE (wo vorhanden)
SIEHE RADIO
AUTOCLOSE
MASSEINHEIT
SPRACHE
LAUTSTÄRKE FÜR HINWEISE
GURTWARNSIGNAL
SERVICE
BEIFAHRER-AIRBAG
TAGFAHRLICHT
INNENLEUCHTEN
VERLASSEN DES MENÜS
Einige Punkte bei den Fahrzeugen mit
Uconnect-System™(wo vorhanden)
werden auf dem Display angezeigt.
MENÜOPTIONEN
ZUR BEACHTUNG Mit dem
Uconnect™-System werden einige
Menüoptionen auf dem Display dieser
Vorrichtung und nicht auf dem Display
der Instrumententafel angezeigt (siehe
Angaben im Kapitel über „Multimedia“
oder in der online verfügbaren
Ergänzung).
Menü
Setup-Menü öffnen.
Beleuchtung
(nur bei eingeschaltetem Standlicht)
Einstellen (in 8 Stufen) der Helligkeit der
Instrumententafel, der Bedienung des
Uconnect™-Systems (wo vorhanden) und
der Bedienung der automatischen
Zweizonenklimaanlage (wo vorhanden).
Geschwindigkeitswarnsignal
Einstellen der
Geschwindigkeitsbegrenzung (km/h
oder mph). Wird diese überschritten, wird
der Fahrer durch ein akustisches Signal
gewarnt.
Scheinwerfersensor
(wo vorhanden)
Automatisches Ein- oder Ausschalten der
Scheinwerfer je nach Helligkeit der
Umgebung.
40A0J0302C
44
KENNTNIS DER INSTRUMENTENTAFEL
Page 47 of 222

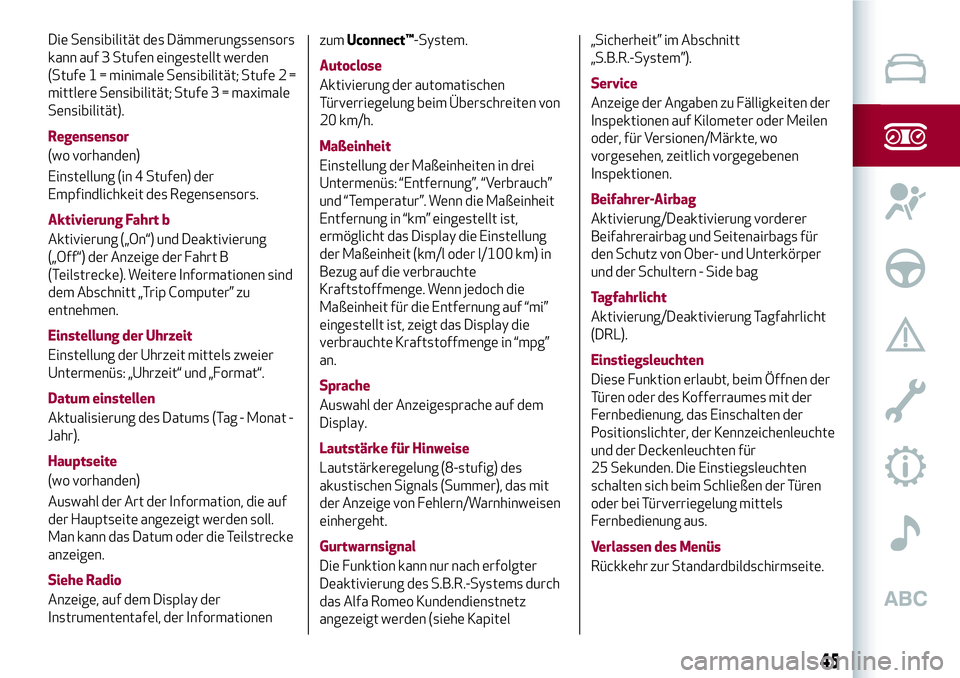

Die Sensibilität des Dämmerungssensors
kann auf 3 Stufen eingestellt werden
(Stufe 1 = minimale Sensibilität; Stufe 2 =
mittlere Sensibilität; Stufe 3 = maximale
Sensibilität).
Regensensor
(wo vorhanden)
Einstellung (in 4 Stufen) der
Empfindlichkeit des Regensensors.
Aktivierung Fahrt b
Aktivierung („On“) und Deaktivierung
(„Off“) der Anzeige der Fahrt B
(Teilstrecke). Weitere Informationen sind
dem Abschnitt „Trip Computer” zu
entnehmen.
Einstellung der Uhrzeit
Einstellung der Uhrzeit mittels zweier
Untermenüs: „Uhrzeit“ und „Format“.
Datum einstellen
Aktualisierung des Datums (Tag - Monat -
Jahr).
Hauptseite
(wo vorhanden)
Auswahl der Art der Information, die auf
der Hauptseite angezeigt werden soll.
Man kann das Datum oder die Teilstrecke
anzeigen.
Siehe Radio
Anzeige, auf dem Display der
Instrumententafel, der InformationenzumUconnect™-System.
Autoclose
Aktivierung der automatischen
Türverriegelung beim Überschreiten von
20 km/h.
Maßeinheit
Einstellung der Maßeinheiten in drei
Untermenüs: “Entfernung”, “Verbrauch”
und “Temperatur”. Wenn die Maßeinheit
Entfernung in “km” eingestellt ist,
ermöglicht das Display die Einstellung
der Maßeinheit (km/l oder l/100 km) in
Bezug auf die verbrauchte
Kraftstoffmenge. Wenn jedoch die
Maßeinheit für die Entfernung auf “mi”
eingestellt ist, zeigt das Display die
verbrauchte Kraftstoffmenge in “mpg”
an.
Sprache
Auswahl der Anzeigesprache auf dem
Display.
Lautstärke für Hinweise
Lautstärkeregelung (8-stufig) des
akustischen Signals (Summer), das mit
der Anzeige von Fehlern/Warnhinweisen
einhergeht.
Gurtwarnsignal
Die Funktion kann nur nach erfolgter
Deaktivierung des S.B.R.-Systems durch
das Alfa Romeo Kundendienstnetz
angezeigt werden (siehe Kapitel„Sicherheit” im Abschnitt
„S.B.R.-System”).
Service
Anzeige der Angaben zu Fälligkeiten der
Inspektionen auf Kilometer oder Meilen
oder, für Versionen/Märkte, wo
vorgesehen, zeitlich vorgegebenen
Inspektionen.
Beifahrer-Airbag
Aktivierung/Deaktivierung vorderer
Beifahrerairbag und Seitenairbags für
den Schutz von Ober- und Unterkörper
und der Schultern - Side bag
Tagfahrlicht
Aktivierung/Deaktivierung Tagfahrlicht
(DRL).
Einstiegsleuchten
Diese Funktion erlaubt, beim Öffnen der
Türen oder des Kofferraumes mit der
Fernbedienung, das Einschalten der
Positionslichter, der Kennzeichenleuchte
und der Deckenleuchten für
25 Sekunden. Die Einstiegsleuchten
schalten sich beim Schließen der Türen
oder bei Türverriegelung mittels
Fernbedienung aus.
Verlassen des Menüs
Rückkehr zur Standardbildschirmseite.
45
Page 48 of 222
TRIP COMPUTER
Mit dem „Trip Computer” können die
Fahrzeugdaten des aktuellen
Betriebsstatus angezeigt werden, wenn
der Zündschlüssel auf MAR gedreht
wurde. Hierzu arbeitet das System mit
zwei voneinander getrennten
Speicherungen, die „Trip A” und „Trip B”
genannt werden, und in der Lage sind, die
Daten von „kompletten Fahrstrecken”
des Fahrzeugs (Reisen) voneinander
unabhängig zu registrieren. Beide
Speicher können nullgestellt werden:
Reset - Beginn einer neuen Fahrt.
Der „Trip A” erlaubt die Anzeige folgender
Werte:
Reichweite
Zurückgelegte Stecke A
Durchschnittsverbrauch A
Aktueller Verbrauch
Durchschnittsgeschwindigkeit A
Reisezeit (Fahrzeit) A.
„Trip B” erlaubt die Anzeige folgender
Werte:
Gefahrene Strecke - B
Durchschnittlicher Verbrauch B
Durchschnittsgeschwindigkeit B
Reisezeit B (Fahrzeit)„Trip B” ist eine deaktivierbare Funktion
(siehe Abschnitt „Aktivierung von Trip B”).
Die Werte „Reichweite” und der
„Aktueller Verbrauch” können nicht
zurückgesetzt werden.
46
KENNTNIS DER INSTRUMENTENTAFEL
Page 49 of 222

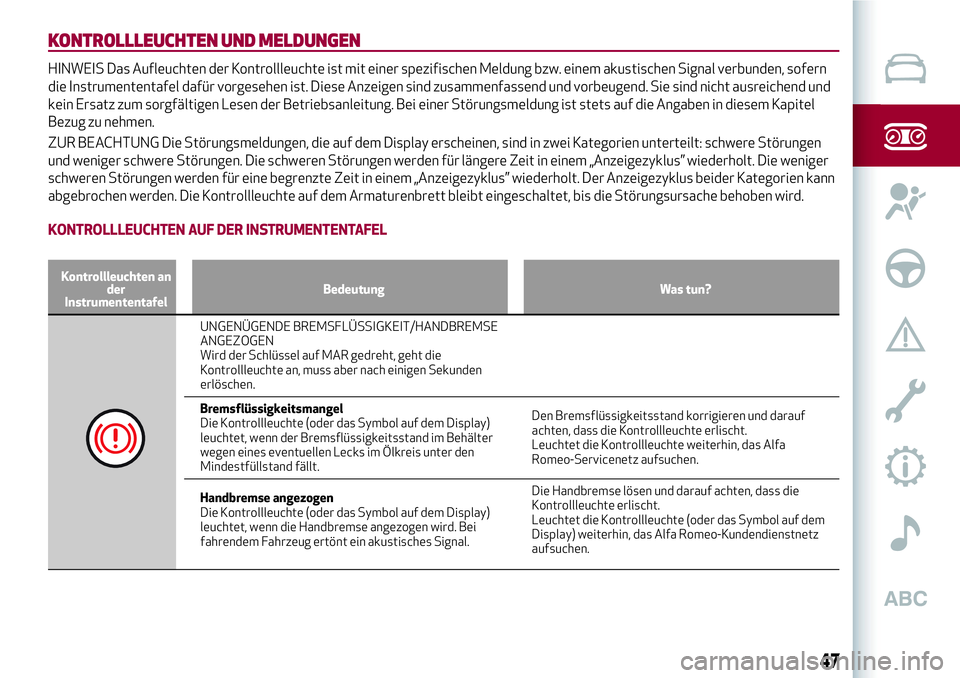

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden, sofern
die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht ausreichend und
kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die Angaben in diesem Kapitel
Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere Störungen
und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus” wiederholt. Die weniger
schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der Anzeigezyklus beider Kategorien kann
abgebrochen werden. Die Kontrollleuchte auf dem Armaturenbrett bleibt eingeschaltet, bis die Störungsursache behoben wird.
KONTROLLLEUCHTEN AUF DER INSTRUMENTENTAFEL
Kontrollleuchten an
der
InstrumententafelBedeutung Was tun?
UNGENÜGENDE BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN
Wird der Schlüssel auf MAR gedreht, geht die
Kontrollleuchte an, muss aber nach einigen Sekunden
erlöschen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte (oder das Symbol auf dem Display)
leuchtet, wenn der Bremsflüssigkeitsstand im Behälter
wegen eines eventuellen Lecks im Ölkreis unter den
Mindestfüllstand fällt.Den Bremsflüssigkeitsstand korrigieren und darauf
achten, dass die Kontrollleuchte erlischt.
Leuchtet die Kontrollleuchte weiterhin, das Alfa
Romeo-Servicenetz aufsuchen.
Handbremse angezogen
Die Kontrollleuchte (oder das Symbol auf dem Display)
leuchtet, wenn die Handbremse angezogen wird. Bei
fahrendem Fahrzeug ertönt ein akustisches Signal.Die Handbremse lösen und darauf achten, dass die
Kontrollleuchte erlischt.
Leuchtet die Kontrollleuchte (oder das Symbol auf dem
Display) weiterhin, das Alfa Romeo-Kundendienstnetz
aufsuchen.
47
Page 50 of 222

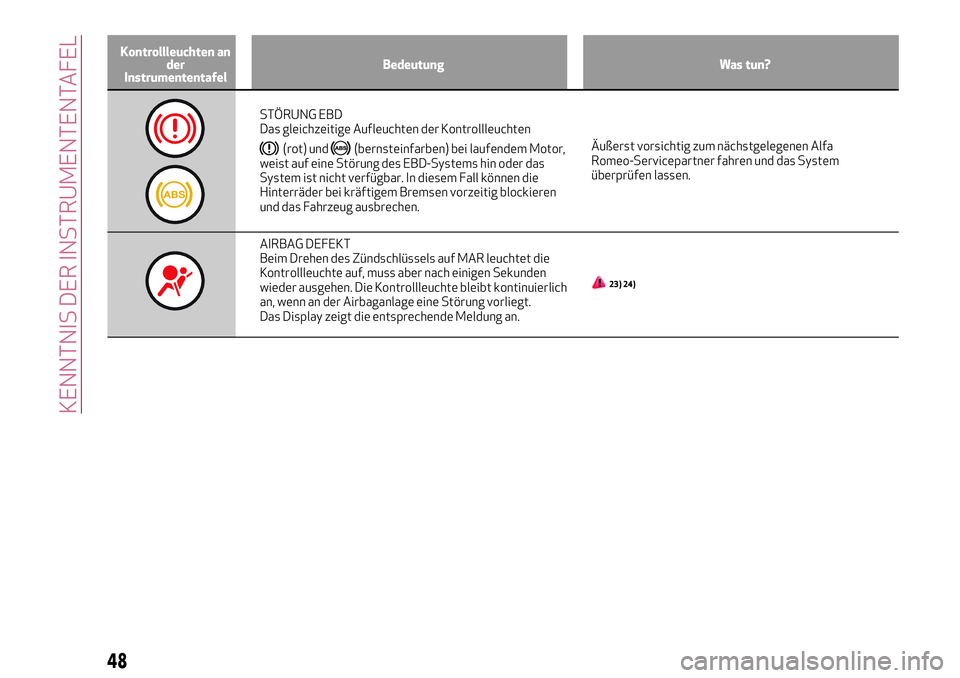

Kontrollleuchten an
der
InstrumententafelBedeutung Was tun?
STÖRUNG EBD
Das gleichzeitige Aufleuchten der Kontrollleuchten
(rot) und(bernsteinfarben) bei laufendem Motor,
weist auf eine Störung des EBD-Systems hin oder das
System ist nicht verfügbar. In diesem Fall können die
Hinterräder bei kräftigem Bremsen vorzeitig blockieren
und das Fahrzeug ausbrechen.Äußerst vorsichtig zum nächstgelegenen Alfa
Romeo-Servicepartner fahren und das System
überprüfen lassen.
AIRBAG DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte bleibt kontinuierlich
an, wenn an der Airbaganlage eine Störung vorliegt.
Das Display zeigt die entsprechende Meldung an.
23) 24)
48
KENNTNIS DER INSTRUMENTENTAFEL
