Alfa Romeo Stelvio 2017 Manuel du propriétaire (in French)

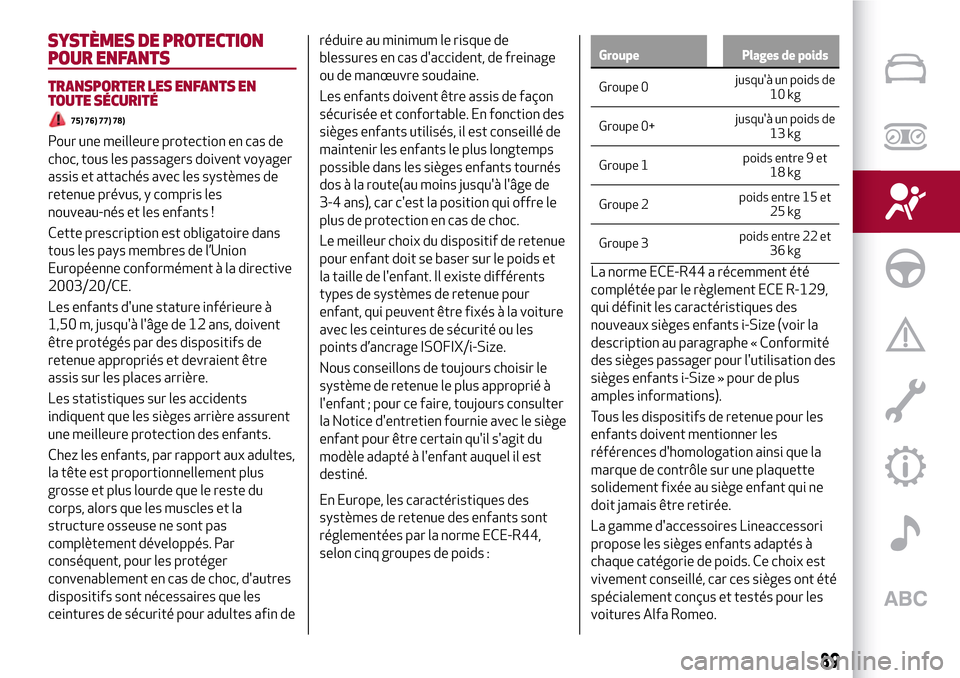

SYSTÈMES DE PROTECTION
POUR ENFANTS
TRANSPORTER LES ENFANTS EN
TOUTE SÉCURITÉ
75) 76) 77) 78)
Pour une meilleure protection en cas de
choc, tous les passagers doivent voyager
assis et attachés avec les systèmes de
retenue prévus, y compris les
nouveau-nés et les enfants !
Cette prescription est obligatoire dans
tous les pays membres de l’Union
Européenne conformément à la directive
2003/20/CE.
Les enfants d'une stature inférieure à
1,50 m, jusqu'à l'âge de 12 ans, doivent
être protégés par des dispositifs de
retenue appropriés et devraient être
assis sur les places arrière.
Les statistiques sur les accidents
indiquent que les sièges arrière assurent
une meilleure protection des enfants.
Chez les enfants, par rapport aux adultes,
la tête est proportionnellement plus
grosse et plus lourde que le reste du
corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés. Par
conséquent, pour les protéger
convenablement en cas de choc, d'autres
dispositifs sont nécessaires que les
ceintures de sécurité pour adultes afin deréduire au minimum le risque de
blessures en cas d'accident, de freinage
ou de manœuvre soudaine.
Les enfants doivent être assis de façon
sécurisée et confortable. En fonction des
sièges enfants utilisés, il est conseillé de
maintenir les enfants le plus longtemps
possible dans les sièges enfants tournés
dos à la route(au moins jusqu'à l'âge de
3-4 ans), car c'est la position qui offre le
plus de protection en cas de choc.
Le meilleur choix du dispositif de retenue
pour enfant doit se baser sur le poids et
la taille de l'enfant. Il existe différents
types de systèmes de retenue pour
enfant, qui peuvent être fixés à la voiture
avec les ceintures de sécurité ou les
points d’ancrage ISOFIX/i-Size.
Nous conseillons de toujours choisir le
système de retenue le plus approprié à
l'enfant ; pour ce faire, toujours consulter
la Notice d'entretien fournie avec le siège
enfant pour être certain qu'il s'agit du
modèle adapté à l'enfant auquel il est
destiné.
En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
selon cinq groupes de poids :
Groupe Plages de poids
Groupe 0jusqu'à un poidsde
10 kg
Groupe 0+jusqu'à un poids de
13 kg
Groupe 1poids entre 9 et
18 kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et
36 kg
La norme ECE-R44 a récemment été
complétée par le règlement ECE R-129,
qui définit les caractéristiques des
nouveaux sièges enfants i-Size (voir la
description au paragraphe « Conformité
des sièges passager pour l'utilisation des
sièges enfants i-Size » pour de plus
amples informations).
Tous les dispositifs de retenue pour les
enfants doivent mentionner les
références d'homologation ainsi que la
marque de contrôle sur une plaquette
solidement fixée au siège enfant qui ne
doit jamais être retirée.
La gamme d'accessoires Lineaccessori
propose les sièges enfants adaptés à
chaque catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont été
spécialement conçus et testés pour les
voitures Alfa Romeo.
89

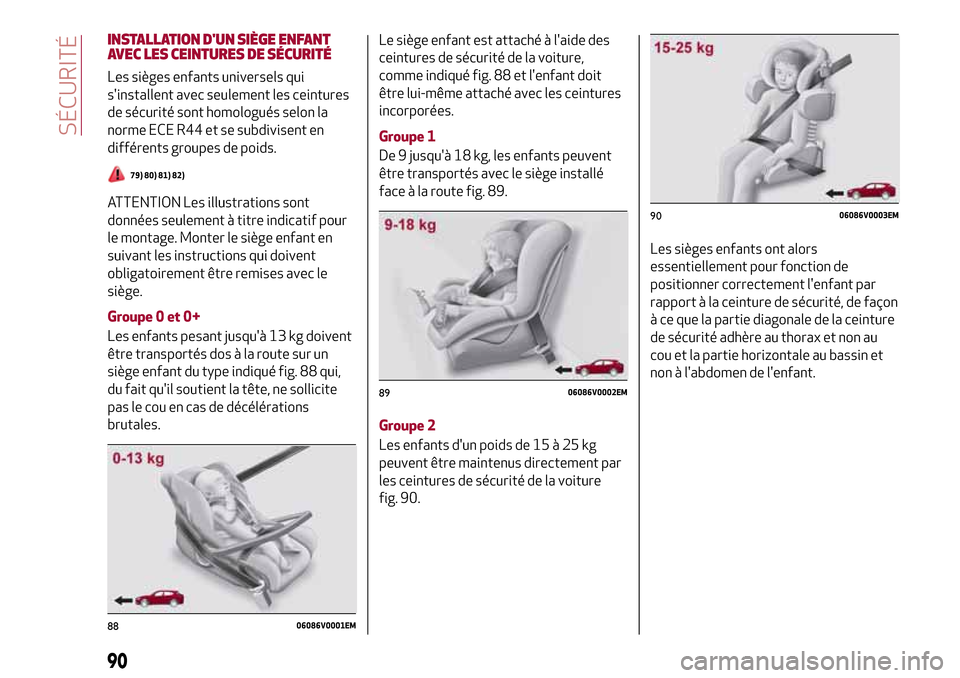

INSTALLATION D'UN SIÈGE ENFANT
AVEC LES CEINTURES DE SÉCURITÉ
Les sièges enfants universels qui
s'installent avec seulement les ceintures
de sécurité sont homologués selon la
norme ECE R44 et se subdivisent en
différents groupes de poids.
79) 80) 81) 82)
ATTENTION Les illustrations sont
données seulement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
Groupe 0 et 0+
Les enfants pesant jusqu'à 13 kg doivent
être transportés dos à la route sur un
siège enfant du type indiqué fig. 88 qui,
du fait qu'il soutient la tête, ne sollicite
pas le cou en cas de décélérations
brutales.Le siège enfant est attaché à l'aide des
ceintures de sécurité de la voiture,
comme indiqué fig. 88 et l'enfant doit
être lui-même attaché avec les ceintures
incorporées.
Groupe 1
De 9 jusqu'à 18 kg, les enfants peuvent
être transportés avec le siège installé
face à la route fig. 89.
Groupe 2
Les enfants d'un poids de 15 à 25 kg
peuvent être maintenus directement par
les ceintures de sécurité de la voiture
fig. 90.Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de façon
à ce que la partie diagonale de la ceinture
de sécurité adhère au thorax et non au
cou et la partie horizontale au bassin et
non à l'abdomen de l'enfant.
8806086V0001EM
8906086V0002EM
9006086V0003EM
90
SÉCURITÉ

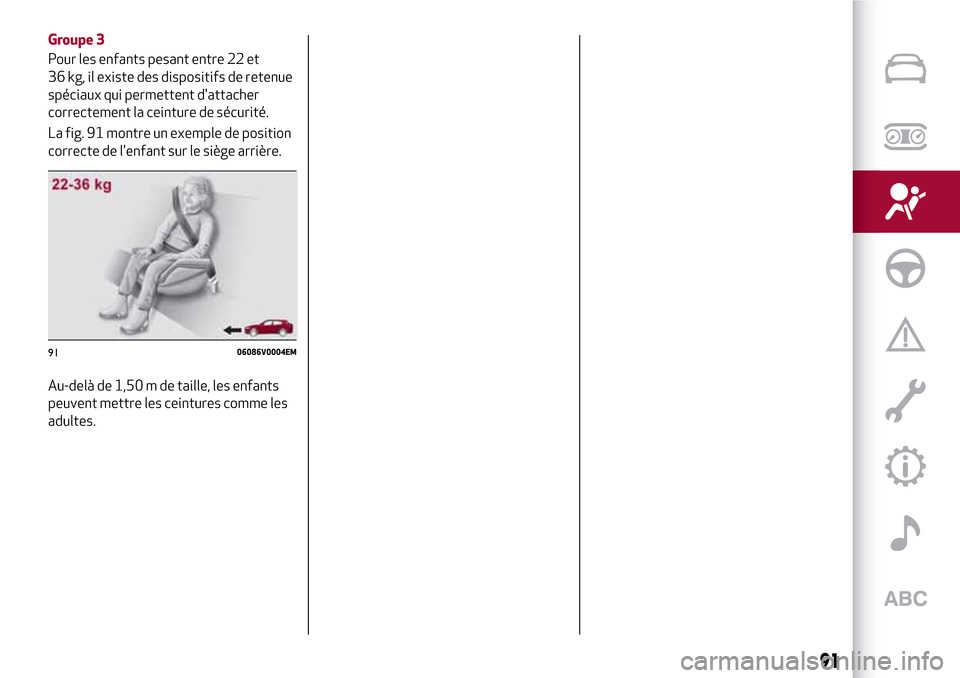

Groupe 3
Pour les enfants pesant entre 22 et
36 kg, il existe des dispositifs de retenue
spéciaux qui permettent d'attacher
correctement la ceinture de sécurité.
La fig. 91 montre un exemple de position
correcte de l'enfant sur le siège arrière.
Au-delà de 1,50 m de taille, les enfants
peuvent mettre les ceintures comme les
adultes.
9106086V0004EM
91

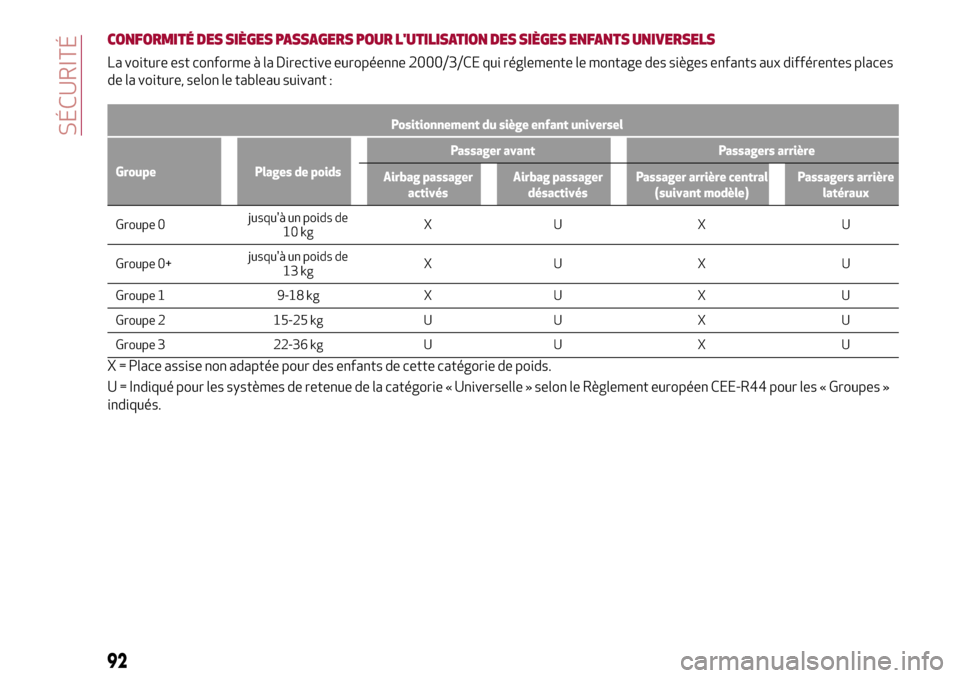

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes places
de la voiture, selon le tableau suivant :
Positionnement du siège enfant universel
Groupe Plages de poidsPassager avant Passagers arrière
Airbag passager
activésAirbag passager
désactivésPassager arrière central
(suivant modèle)Passagers arrière
latéraux
Groupe 0jusqu'à un poids
de
10 kgXU X U
Groupe 0+jusqu'à un poids de
13 kgXU X U
Groupe 1 9-18 kg X U X U
Groupe 2 15-25 kg U U X U
Groupe 3 22-36 kg U U X U
X = Place assise non adaptée pour des enfants de cette catégorie de poids.
U = Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les « Groupes »
indiqués.
92
SÉCURITÉ

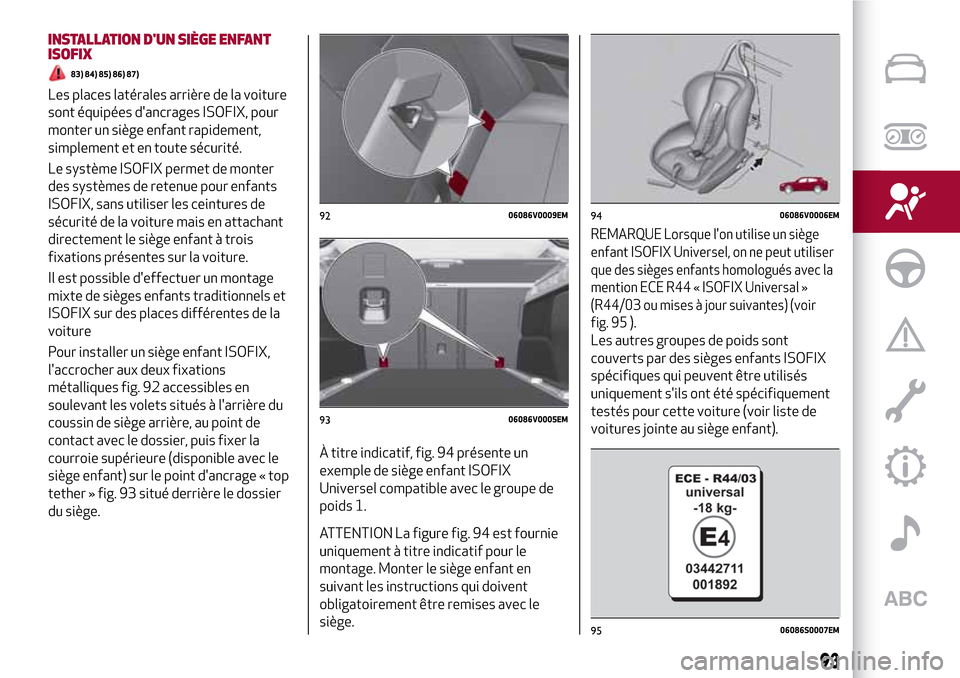

INSTALLATION D'UN SIÈGE ENFANT
ISOFIX
83) 84) 85) 86) 87)
Les places latérales arrière de la voiture
sont équipées d'ancrages ISOFIX, pour
monter un siège enfant rapidement,
simplement et en toute sécurité.
Le système ISOFIX permet de monter
des systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de la voiture mais en attachant
directement le siège enfant à trois
fixations présentes sur la voiture.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
ISOFIX sur des places différentes de la
voiture
Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixations
métalliques fig. 92 accessibles en
soulevant les volets situés à l'arrière du
coussin de siège arrière, au point de
contact avec le dossier, puis fixer la
courroie supérieure (disponible avec le
siège enfant) sur le point d'ancrage « top
tether » fig. 93 situé derrière le dossier
du siège.À titre indicatif, fig. 94 présente un
exemple de siège enfant ISOFIX
Universel compatible avec le groupe de
poids 1.
ATTENTION La figure fig. 94 est fournie
uniquement à titre indicatif pour le
montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
REMARQUE Lorsque l'on utilise un siège
enfant ISOFIX Universel, on ne peut utiliser
que des sièges enfants homologués avec la
mention ECE R44 « ISOFIX Universal »
(R44/03 ou mises à jour suivantes) (voir
fig. 95
).
Les autres groupes de poids sont
couverts par des sièges enfants ISOFIX
spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement
testés pour cette voiture (voir liste de
voitures jointe au siège enfant).
9206086V0009EM
9306086V0005EM
9406086V0006EM
9506086S0007EM
93

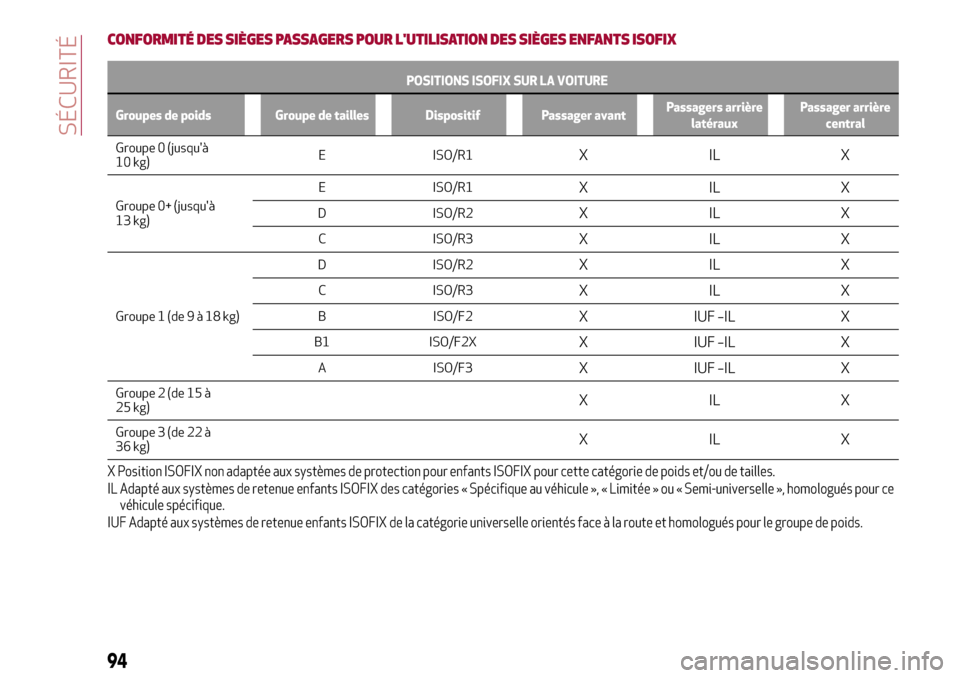

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES ENFANTS ISOFIX
POSITIONS ISOFIX SUR LA VOITURE
Groupes de poids Groupe de tailles Dispositif Passager avantPassagers arrière
latérauxPassager arrière
central
Groupe 0 (jusqu'à
10 kg)E ISO/R1XILX
Groupe 0+ (jusqu'à
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3XILX
Groupe 1 (de9à18kg)D ISO/R2
XILX
C ISO/R3XILX
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Groupe 2 (de 15 à
25 kg)XILX
Groupe 3 (de 22 à
36 kg)XILX
X Position ISOFIX non adaptée aux systèmes de protection pour enfants ISOFIX pour cette catégorie de poids et/ou de tailles.
IL Adapté aux systèmes de retenue enfants ISOFIX des catégories « Spécifique au véhicule », « Limitée » ou « Semi-universelle », homologués pour ce
véhicule spécifique.
IUF Adapté aux systèmes de retenue enfants ISOFIX de la catégorie universelle orientés face à la route et homologués pour le groupe de poids.
94
SÉCURITÉ

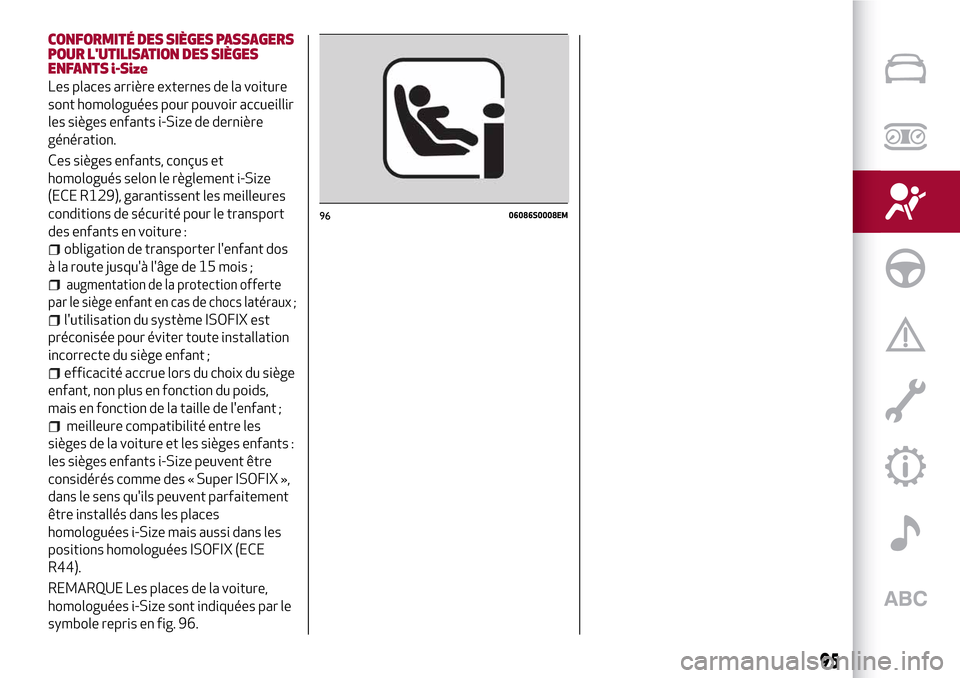

CONFORMITÉ DES SIÈGES PASSAGERS
POUR L'UTILISATION DES SIÈGES
ENFANTS i-Size
Les places arrière externes de la voiture
sont homologuées pour pouvoir accueillir
les sièges enfants i-Size de dernière
génération.
Ces sièges enfants, conçus et
homologués selon le règlement i-Size
(ECE R129), garantissent les meilleures
conditions de sécurité pour le transport
des enfants en voiture :
obligation de transporter l'enfant dos
à la route jusqu'à l'âge de 15 mois ;
augmentation de la protection offerte
par le siège enfant en cas de chocs latéraux ;
l'utilisation du système ISOFIX est
préconisée pour éviter toute installation
incorrecte du siège enfant ;
efficacité accrue lors du choix du siège
enfant, non plus en fonction du poids,
mais en fonction de la taille de l'enfant ;
meilleure compatibilité entre les
sièges de la voiture et les sièges enfants :
les sièges enfants i-Size peuvent être
considérés comme des « Super ISOFIX »,
dans le sens qu'ils peuvent parfaitement
être installés dans les places
homologuées i-Size mais aussi dans les
positions homologuées ISOFIX (ECE
R44).
REMARQUE Les places de la voiture,
homologuées i-Size sont indiquées par le
symbole repris en fig. 96.
9606086S0008EM
95

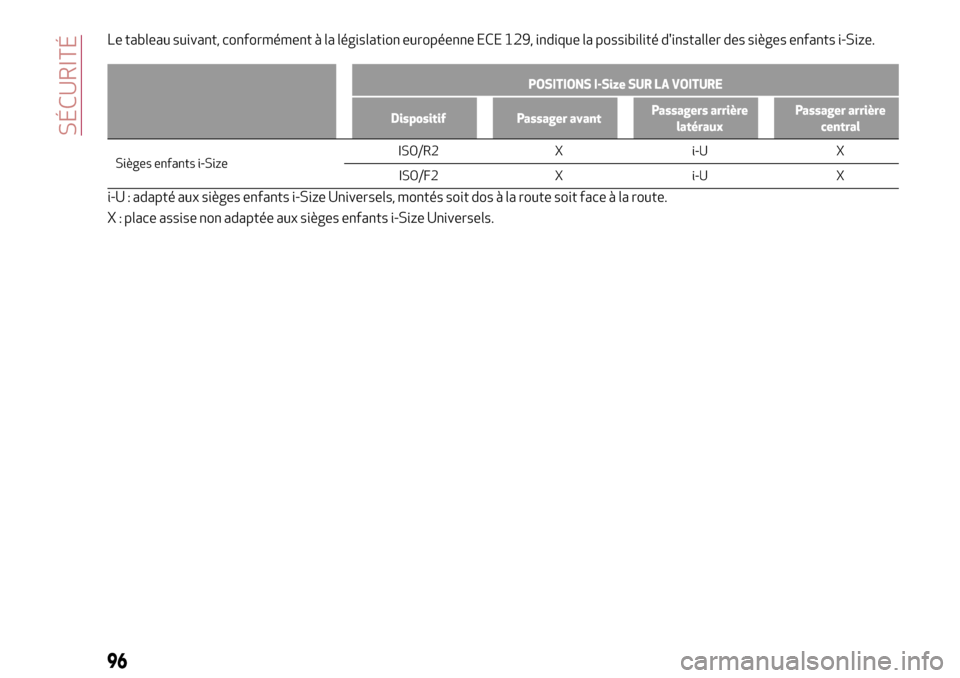

Le tableau suivant, conformément à la législation européenne ECE 129, indique la possibilité d'installer des sièges enfants i-Size.
POSITIONS I-Size SUR LA VOITURE
Dispositif Passager avantPassagers arrière
latérauxPassager arrière
central
Sièges enfants i-SizeISO/R2
X i-U X
ISO/F2 X i-U X
i-U : adapté aux sièges enfants i-Size Universels, montés soit dos à la route soit face à la route.
X : place assise non adaptée aux sièges enfants i-Size Universels.
96
SÉCURITÉ

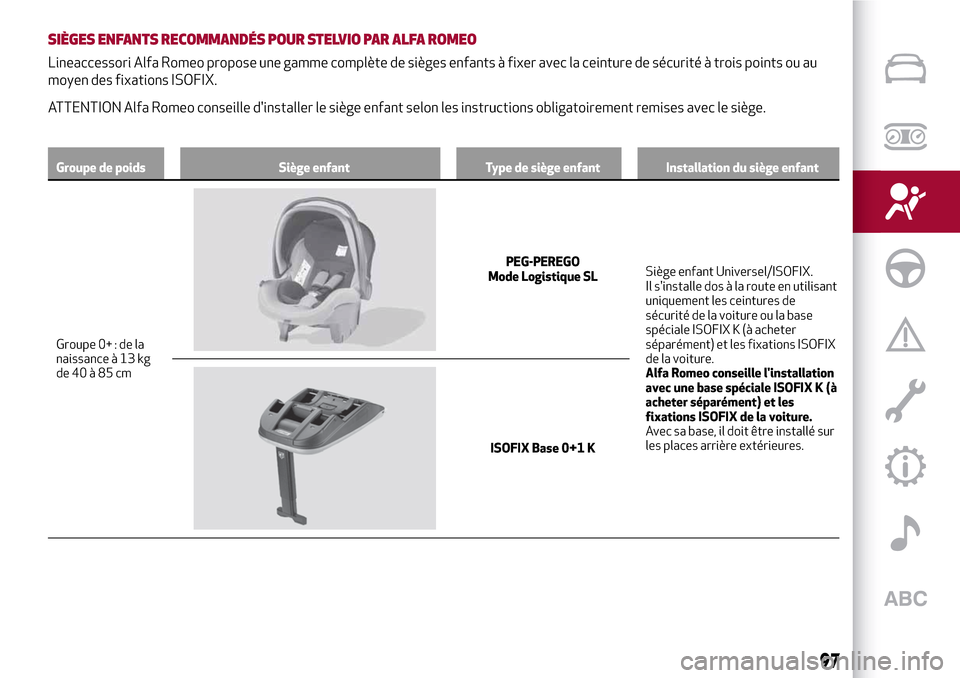

SIÈGES ENFANTS RECOMMANDÉS POUR STELVIO PAR ALFA ROMEO
Lineaccessori Alfa Romeo propose une gamme complète de sièges enfants à fixer avec la ceinture de sécurité à trois points ou au
moyen des fixations ISOFIX.
ATTENTION Alfa Romeo conseille d'installer le siège enfant selon les instructions obligatoirement remises avec le siège.
Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 0+ : de la
naissance à 13 kg
de40à85cm
PEG-PEREGO
Mode Logistique SLSiège enfant Universel/ISOFIX.
Il s'installe dos à la route en utilisant
uniquement les ceintures de
sécurité de la voiture ou la base
spéciale ISOFIX K (à acheter
séparément) et les fixations ISOFIX
de la voiture.
Alfa Romeo conseille l'installation
avec une base spéciale ISOFIX K (à
acheter séparément) et les
fixations ISOFIX de la voiture.
Avec sa base, il doit être installé sur
les places arrière extérieures.
ISOFIX Base 0+1 K
97

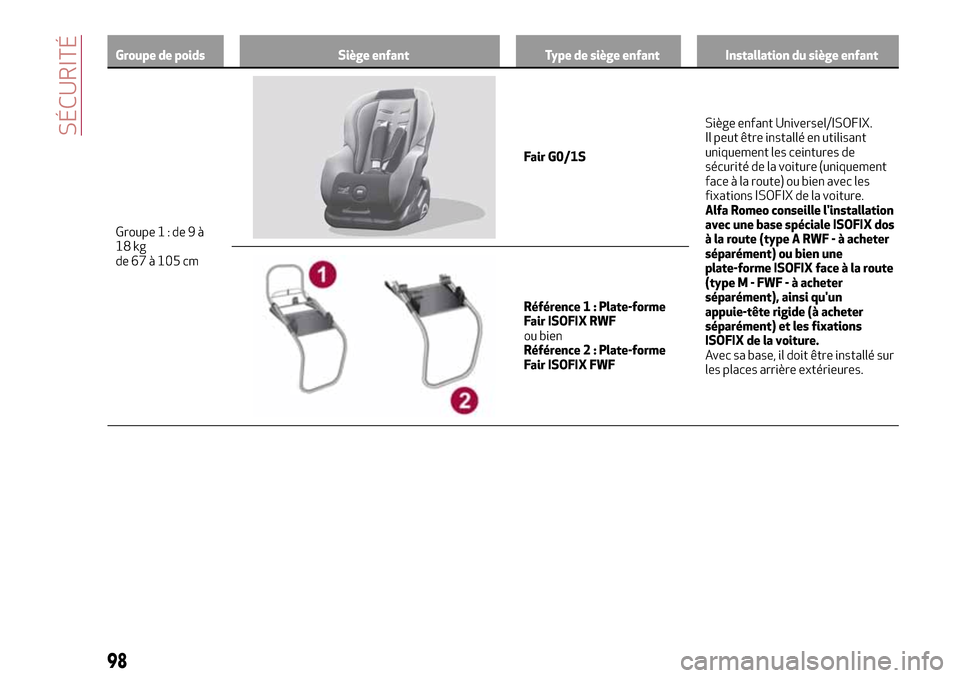

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe1:de9à
18 kg
de
67 à 105 cm
Fair G0/1SSiège enfant Universel/ISOFIX.
Il peut être installé en utilisant
uniquement les ceintures de
sécurité de la voiture (uniquement
face à la route) ou bien avec les
fixations ISOFIX de la voiture.
Alfa Romeo conseille l'installation
avec une base spéciale ISOFIX dos
à la route (type A RWF - à acheter
séparément) ou bien une
plate-forme ISOFIX face à la route
(type M - FWF - à acheter
séparément), ainsi qu'un
appuie-tête rigide (à acheter
séparément) et les fixations
ISOFIX de la voiture.
Avec sa base, il doit être installé sur
les places arrière extérieures.
Référence 1 : Plate-forme
Fair ISOFIX RWF
ou bien
Référence 2 : Plate-forme
Fair ISOFIX FWF
98
SÉCURITÉ
