BMW MOTORRAD C1 2000 Handleiding (in Dutch)

111
19
Overzicht en bediening
d Waarschuwing:
Om te voorkomen dat lucht in
het remcircuit terecht kan
komen:
 Stuurhendel niet ver-
draaien!
1 Nooduitschakelaar voor
contact (
b70)
VOntstekingscircuit
onderbroken
UOntstekingscircuit
gesloten
2 Drukknop - Wis-/wasinstal-
latie (
b20) 3
Remhendel voorrem (
b34)
4 Ruitenwisserschakelaar
Ruitenwisser uitgescha-
keld Intervalstand
Constante werking
\f Opmerking:
Bij stilstand wordt de ruitenwis-
ser automatisch in de interval-
stand geschakeld.
5 Startknop
y (b71)
( ) Getal tussen haakjesbPagina met
toelichting

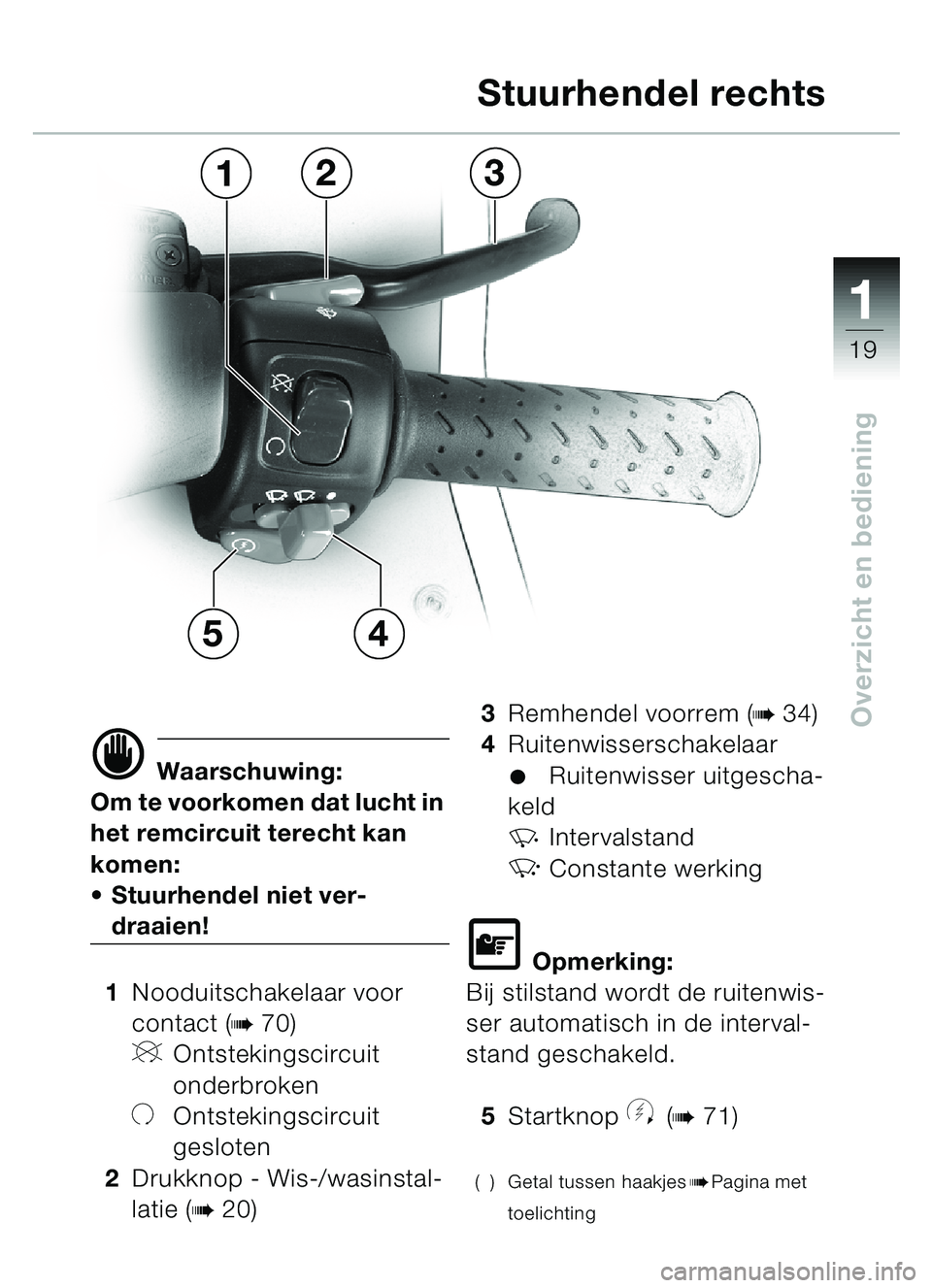

Stuurhendel rechts
45
123


11
20
Overzicht en bediening

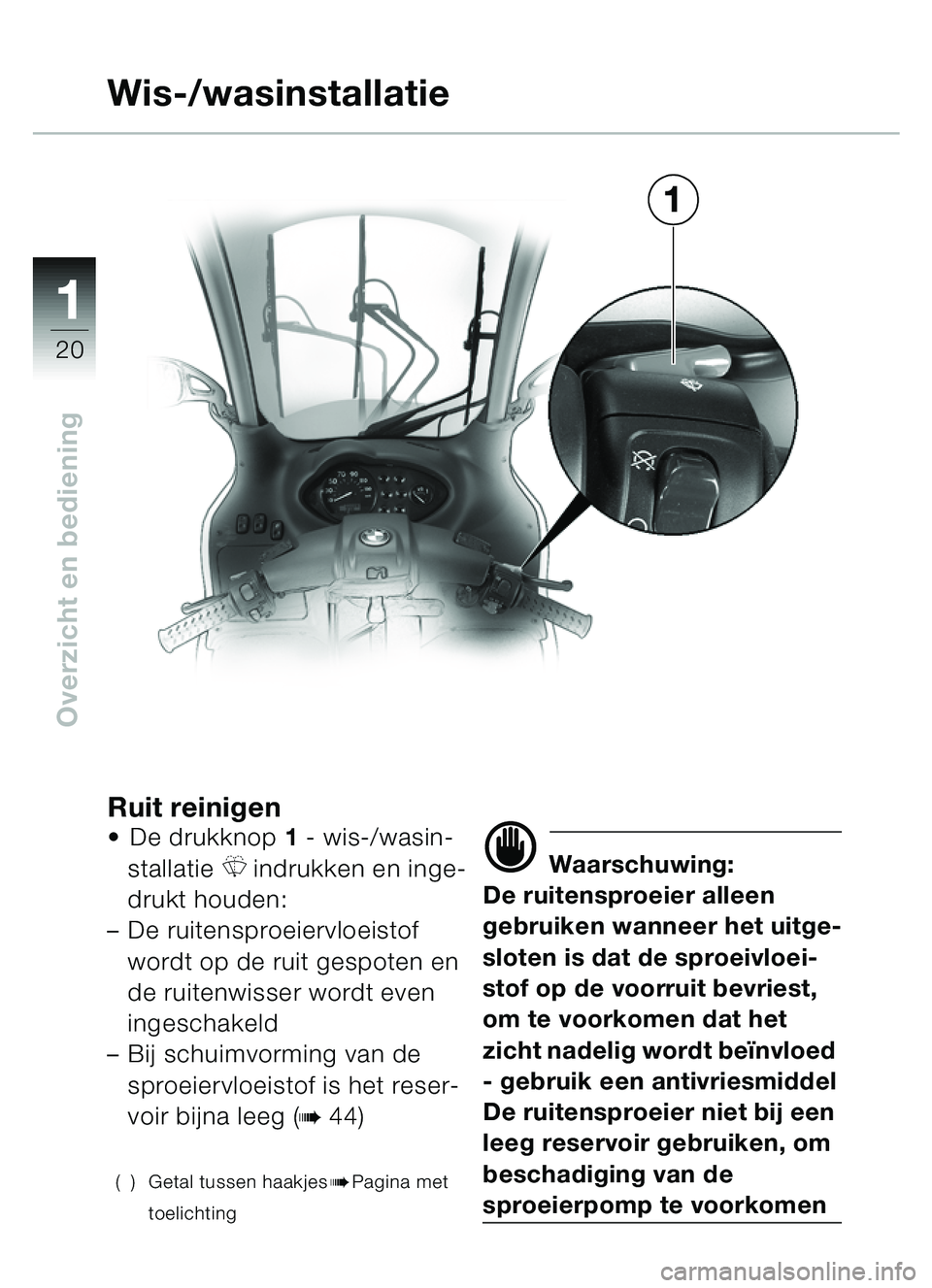

Ruit reinigenDe drukknop 1 - wis-/wasin-
stallatie
R indrukken en inge-
drukt houden:
– De ruitensproeiervloeistof
wordt op de ruit gespoten en
de ruitenwisser wordt even
ingeschakeld
– Bij schuimvorming van de
sproeiervloeistof is het reser-
voir bijna leeg (
b44)
( ) Getal tussen haakjesbPagina met
toelichting
d Waarschuwing:
De ruitensproeier alleen
gebruiken wanneer het uitge-
sloten is dat de sproeivloei-
stof op de voorruit bevriest,
om te voorkomen dat het
zicht nadelig wordt be ïnvloed
- gebruik een antivriesmiddel
De ruitensproeier niet bij een
leeg reservoir gebruiken, om
beschadiging van de
sproeierpomp te voorkomen
Wis-/wasinstallatie

1


111
21
Overzicht en bediening

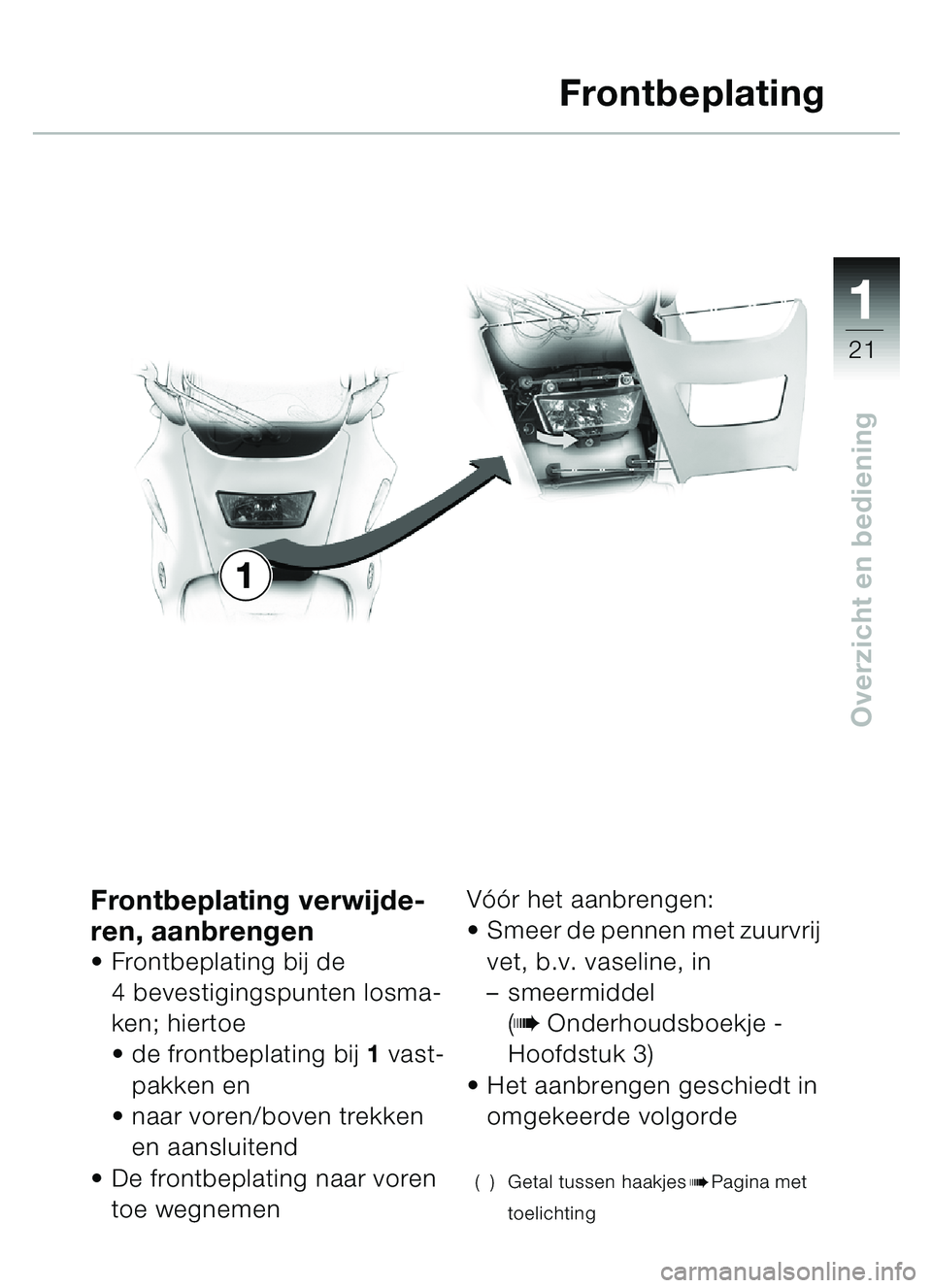

Frontbeplating verwijde-
ren, aanbrengen
• Frontbeplating bij de 4 bevestigingspunten losma-
ken; hiertoe
 de frontbeplating bij 1 vast-
pakken en
 naar voren/boven trekken en aansluitend
 De frontbeplating naar voren toe wegnemen Vóór het aanbrengen:
 Smeer de pennen met zuurvrij
vet, b.v. vaseline, in
– smeermiddel (
bOnderhoudsboekje -
Hoofdstuk 3)
 Het aanbrengen geschiedt in
omgekeerde volgorde
( ) Getal tussen haakjesbPagina met
toelichting
Frontbeplating
1


11
22
Overzicht en bediening
Buddyzit openen/vergren-
delen
Draai de sleutel in het
zadelslot in stand 1 en houd
hem vast
 Kantel het buddyzit naar
voren/boven
– De tankdop, het typeplaatje
en het framenummer zijn
bereikbaare Attentie:
Let bij het sluiten van het bud-
dyzit op een correcte vergren-
deling!
 Vergrendel het buddyzit door
dit iets aan te drukken
Buddyzit
1


111
23
Overzicht en bediening

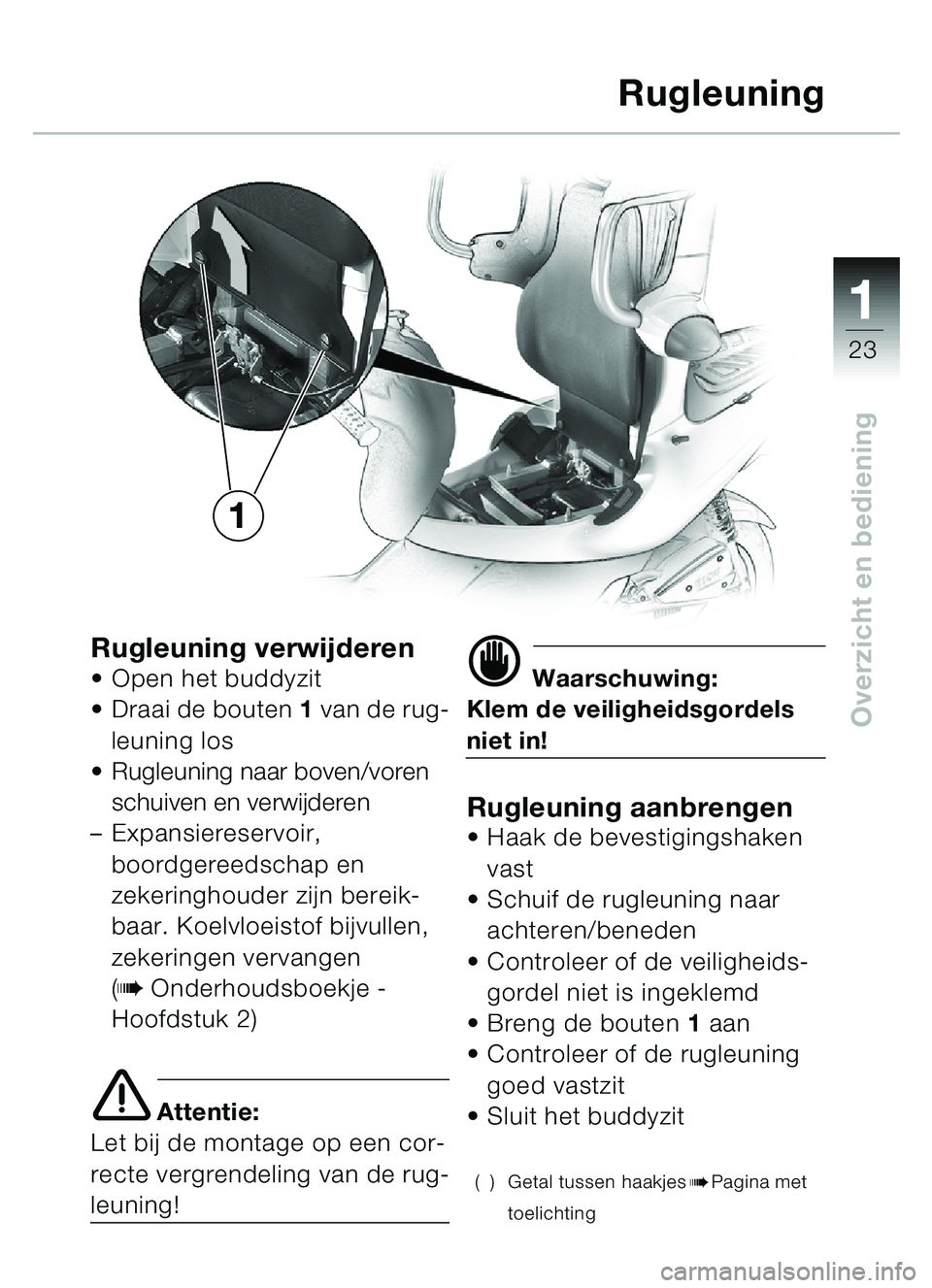

Rugleuning verwijderen
Open het buddyzit
 Draai de bouten 1 van de rug-
leuning los
 Rugleuning naar boven/voren
schuiven en verwijderen
– Expansiereservoir,
boordgereedschap en
zekeringhouder zijn bereik-
baar. Koelvloeistof bijvullen,
zekeringen vervangen
(
bOnderhoudsboekje -
Hoofdstuk 2)
e Attentie:
Let bij de montage op een cor-
recte vergrendeling van de rug-
leuning!
d Waarschuwing:
Klem de veiligheidsgordels
niet in!
Rugleuning aanbrengen  Haak de bevestigingshaken
vast
 Schuif de rugleuning naar
achteren/beneden
 Controleer of de veiligheids-
gordel niet is ingeklemd
 Breng de bouten 1 aan
 Controleer of de rugleuning
goed vastzit
 Sluit het buddyzit
( ) Getal tussen haakjesbPagina met
toelichting
Rugleuning
1


11
24
Overzicht en bediening
Hardtop*
d Waarschuwing:
Om te voorkomen dat de vin-
gers bij het sluiten van de
hardtop ingeklemd raken:
 Steun 1 van de hardtop
voorzichtig naar voren druk-
ken!
Hardtop openen/sluitenTrek de vergrendeling 4 naar
achteren en open de
hardtop 2 naar boven
Hardtop sluiten:
 Druk de steun 1 voorzichtig
naar voren en trek de hardtop
naar beneden
 Controleer of de hardtop cor-
rect is vergrendeld
Hardtop
verwijderen/aanbrengen
Hardtop openen
 Trek de veiligheidsvergrende-
ling 3 naar voren en maak de
steun 1 los
 Open de hardtop 2 volledig
en verwijder hem naar boven
 Het aanbrengen geschiedt in
omgekeerde volgorde
*Optie
1
4
2
3


111
25
Overzicht en bediening
1
2
A
B

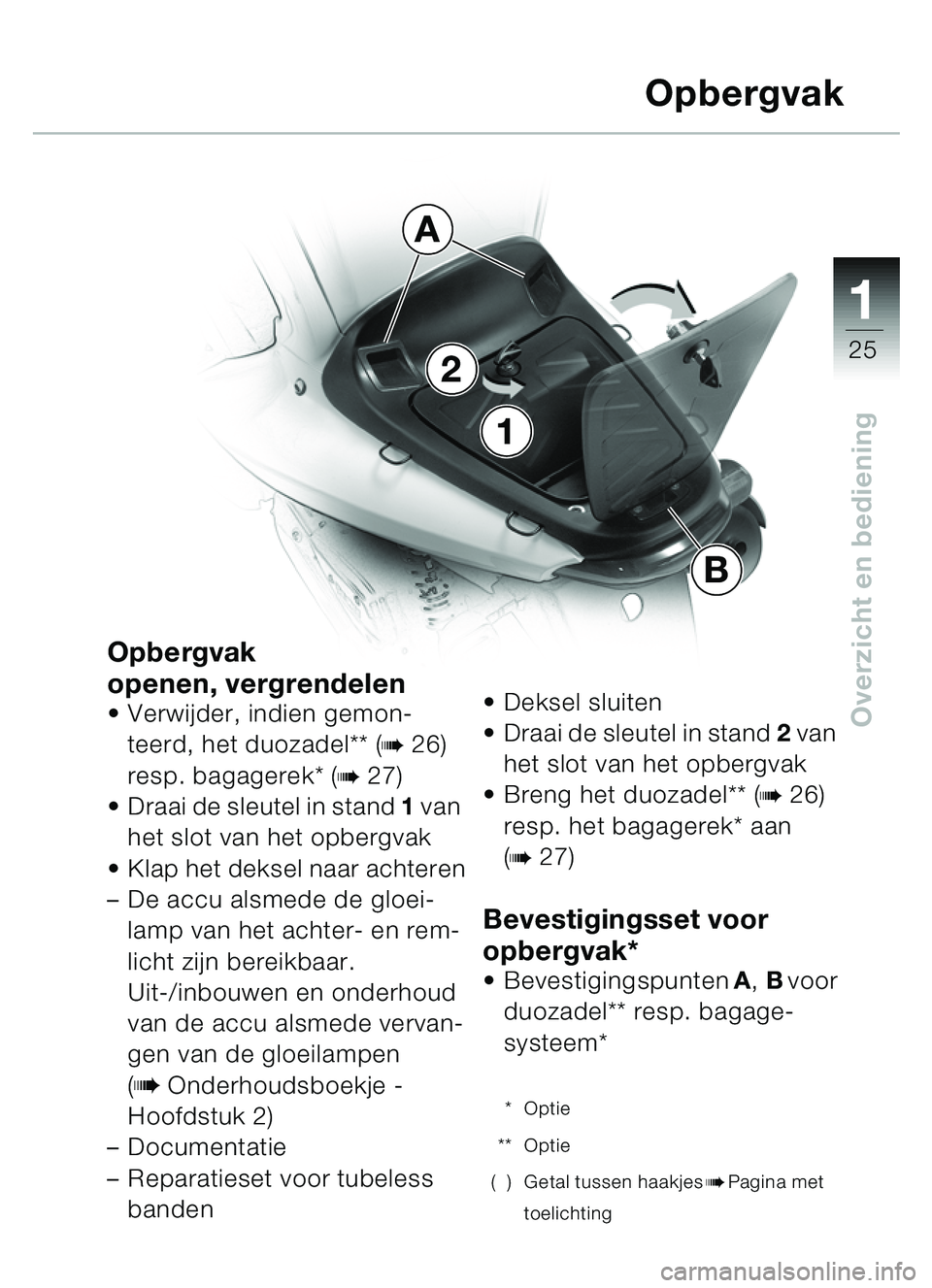

Opbergvak
openen, vergrendelen
Verwijder, indien gemon-
teerd, het duozadel** (
b26)
resp. bagagerek* (
b27)
 Draai de sleutel in stand 1 van
het slot van het opbergvak
 Klap het deksel naar achteren
– De accu alsmede de gloei-
lamp van het achter- en rem-
licht zijn bereikbaar.
Uit-/inbouwen en onderhoud
van de accu alsmede vervan-
gen van de gloeilampen
(
b Onderhoudsboekje -
Hoofdstuk 2)
– Documentatie
– Reparatieset voor tubeless
banden
Deksel sluiten
 Draai de sleutel in stand 2 van
het slot van het opbergvak
 Breng het duozadel** (
b26)
resp. het bagagerek* aan
(
b27)
Bevestigingsset voor
opbergvak*
 Bevestigingspunten A,B voor
duozadel** resp. bagage-
systeem*
*Optie
** Optie
( ) Getal tussen haakjes
bPagina met
toelichting
Opbergvak


11
26
Overzicht en bediening
d Waarschuwing:
De aanwijzingen voor het ge-
bruik van het duozadel op pa-
gina 67 en 76 in acht nemen!
e Attentie:
Duozadel op vastzitten en een
correcte vergrendeling contro-
leren!
De aanwijzingen voor de mon-
tage op pagina 55 in acht ne-
men!

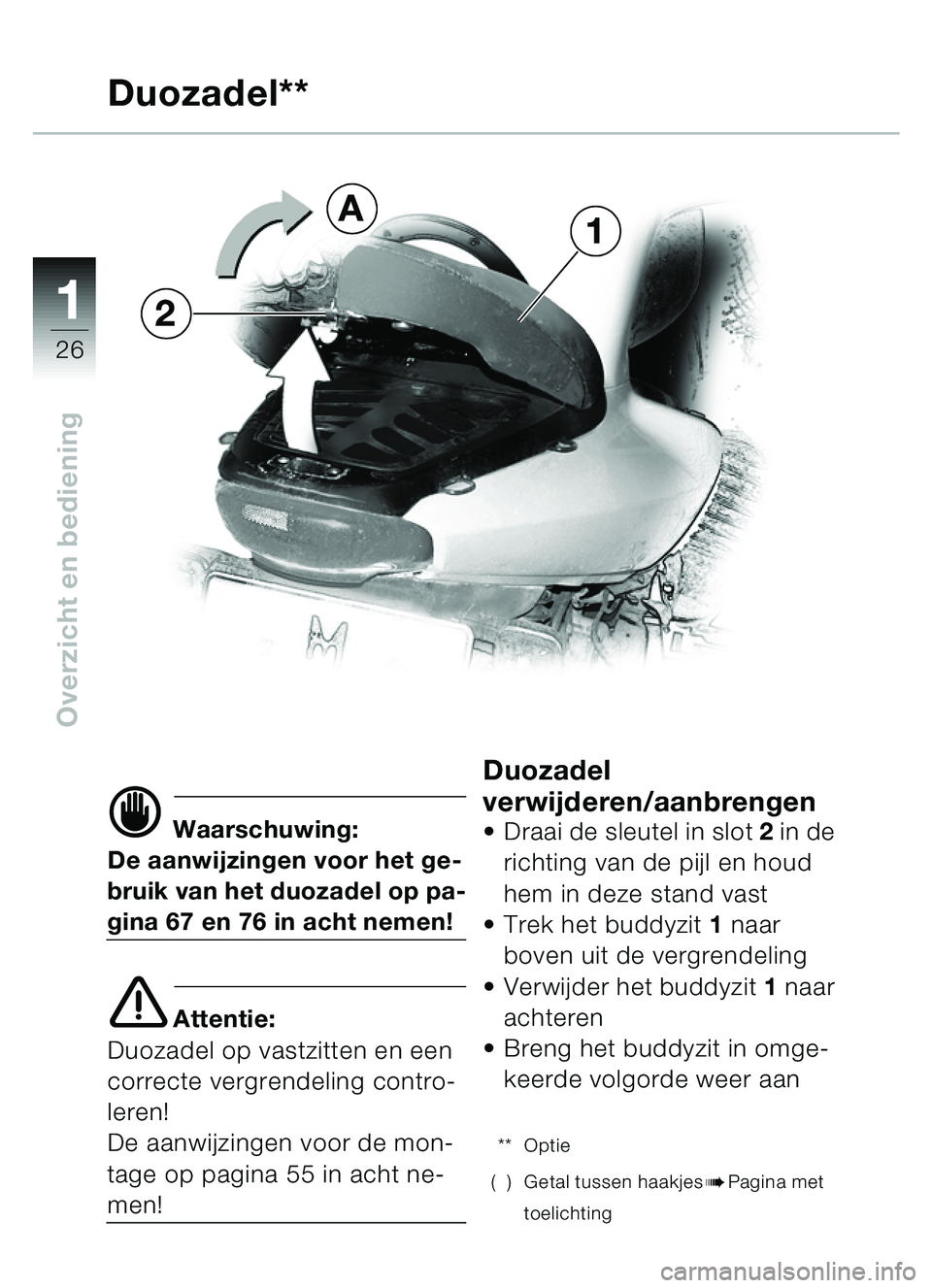

Duozadel
verwijderen/aanbrengen
 Draai de sleutel in slot 2 in de
richting van de pijl en houd
hem in deze stand vast
 Trek het buddyzit 1 naar
boven uit de vergrendeling
 Verwijder het buddyzit 1 naar
achteren
 Breng het buddyzit in omge-
keerde volgorde weer aan
** Optie
( ) Getal tussen haakjes
bPagina met
toelichting
Duozadel**
1
2
A


111
27
Overzicht en bediening

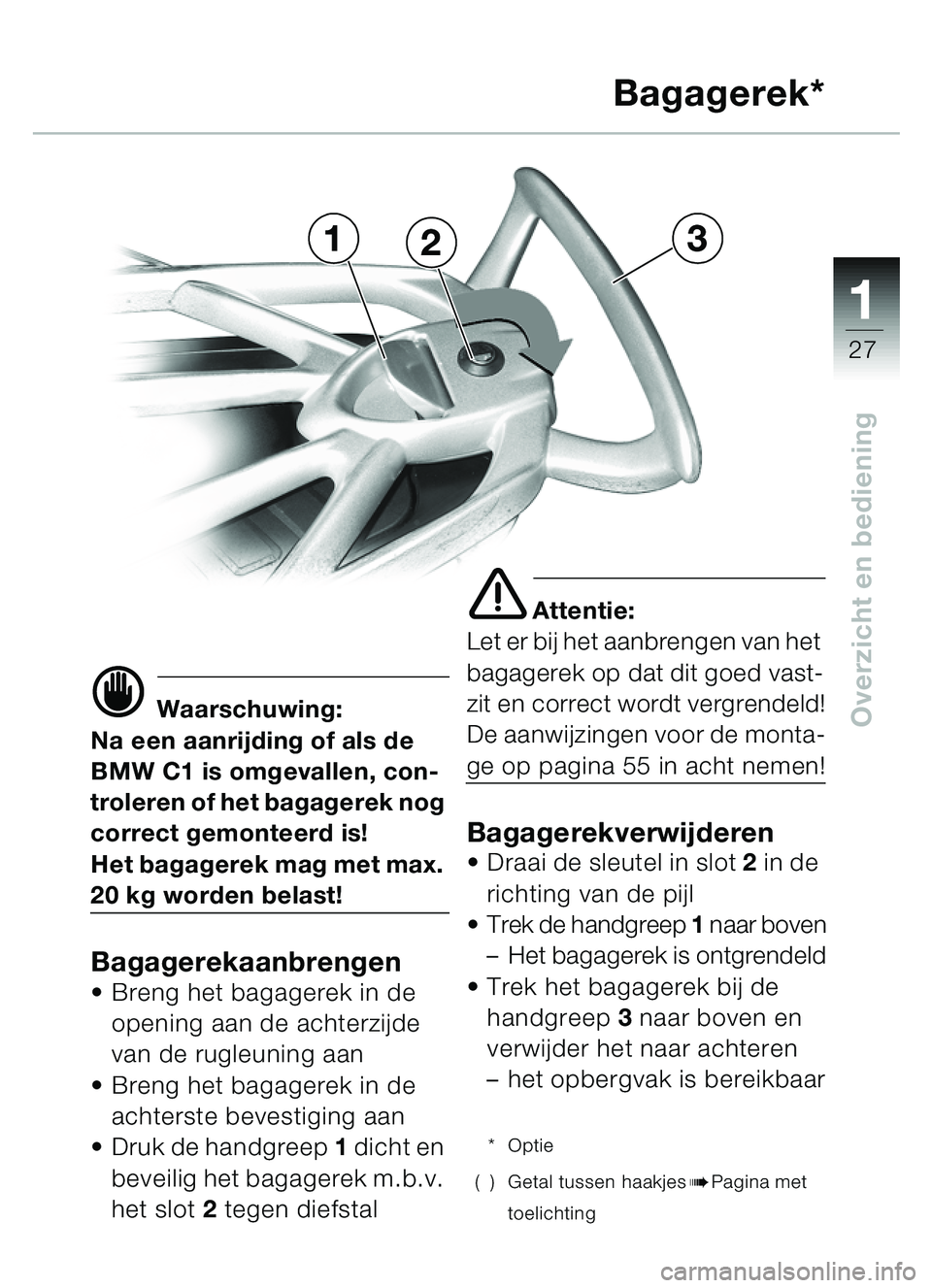

321Bagagerek*
d Waarschuwing:
Na een aanrijding of als de
BMW C1 is omgevallen, con-
troleren of het bagagerek nog
correct gemonteerd is!
Het bagagerek mag met max.
20 kg worden belast!
Bagagerekaanbrengen Breng het bagagerek in de
opening aan de achterzijde
van de rugleuning aan
 Breng het bagagerek in de
achterste bevestiging aan
 Druk de handgreep 1 dicht en
beveilig het bagagerek m.b.v.
het slot 2 tegen diefstal
e Attentie:
Let er bij het aanbrengen van het
bagagerek op dat dit goed vast-
zit en correct wordt vergrendeld!
De aanwijzingen voor de monta-
ge op pagina 55 in acht nemen!
Bagagerekverwijderen  Draai de sleutel in slot 2 in de
richting van de pijl
 Trek de handgreep 1 naar boven
– Het bagagerek is ontgrendeld
 Trek het bagagerek bij de
handgreep 3 naar boven en
verwijder het naar achteren
– het opbergvak is bereikbaar
*Optie
( ) Getal tussen haakjes
bPagina met
toelichting


2
28
Veiligheidscontrole
Veiligheidscontrole aan de
hand van de checklist – en
wel v óór elke rit
Voer de veiligheidscontrole
nauwkeurig uit. Daar hebt u de
zekerheid dat uw BMW C1 vol-
doet aan de wettelijke voor-
schriften.
De belangrijkste voorwaarde
voor uw veiligheid, alsmede
voor de veiligheid van andere
verkeersdeelnemers, is een
technisch in goede staat verke-
rend voertuig.
Bij problemen of moeilijkheden
kunt u het beste contact opne-
men met uw BMW dealer. Deze
staat u graag met raad en daad
terzijde. Controleer dan ook v
óór het
begin van elke rit a.d.h.v. de
volgende hoofdstukken:
– Koelvloeistofpeil
– Tankinhoud
– Ruitenwisser
– Remhendels
– Remdruk
– Remvloeistofpeil
voor- en achterrem
– Verlichting
– Velgen, staat van de band,
profieldiepte en bandenspan-
ning
– Belading, totaalgewicht
Controleer met regelmatige
tussenpozen
(elke 2e/3e tankbeurt):
– Motoroliepeil
– Remblokken
Checklist
