BMW MOTORRAD C1 2000 Libretto di uso e manutenzione (in Italian)

111
19

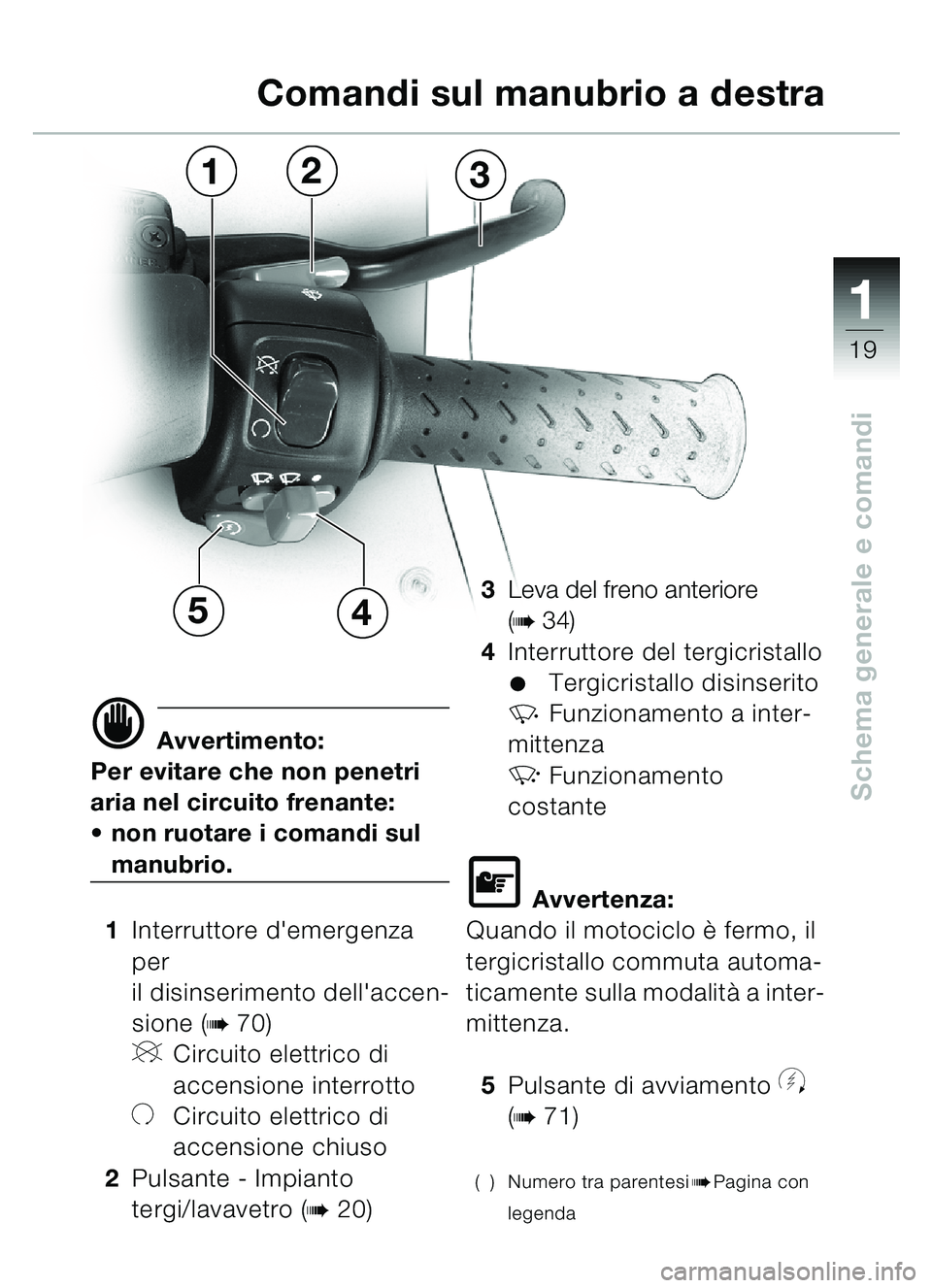

Schema generale e comandi
d Avvertimento:
Per evitare che non penetri
aria nel circuito frenante:
 non ruotare i comandi sul
manubrio.
1 Interruttore d'emergenza
per
il disinserimento dell'accen-
sione (
b70)
VCircuito elettrico di
accensione interrotto
UCircuito elettrico di
accensione chiuso
2 Pulsante - Impianto
tergi/lavavetro (
b20) 3
Leva del freno anteriore
(
b34)
4 Interruttore del tergicristallo
Tergicristallo disinserito
Funzionamento a inter-
mittenza
Funzionamento
costante
\f Avvertenza:
Quando il motociclo è fermo, il
tergicristallo commuta automa-
ticamente sulla modalità a inter-
mittenza.
5 Pulsante di avviamento
y
(b71)
( ) Numero tra parentesibPagina con
legenda
Comandi sul manubrio a destra
45
123


11
20

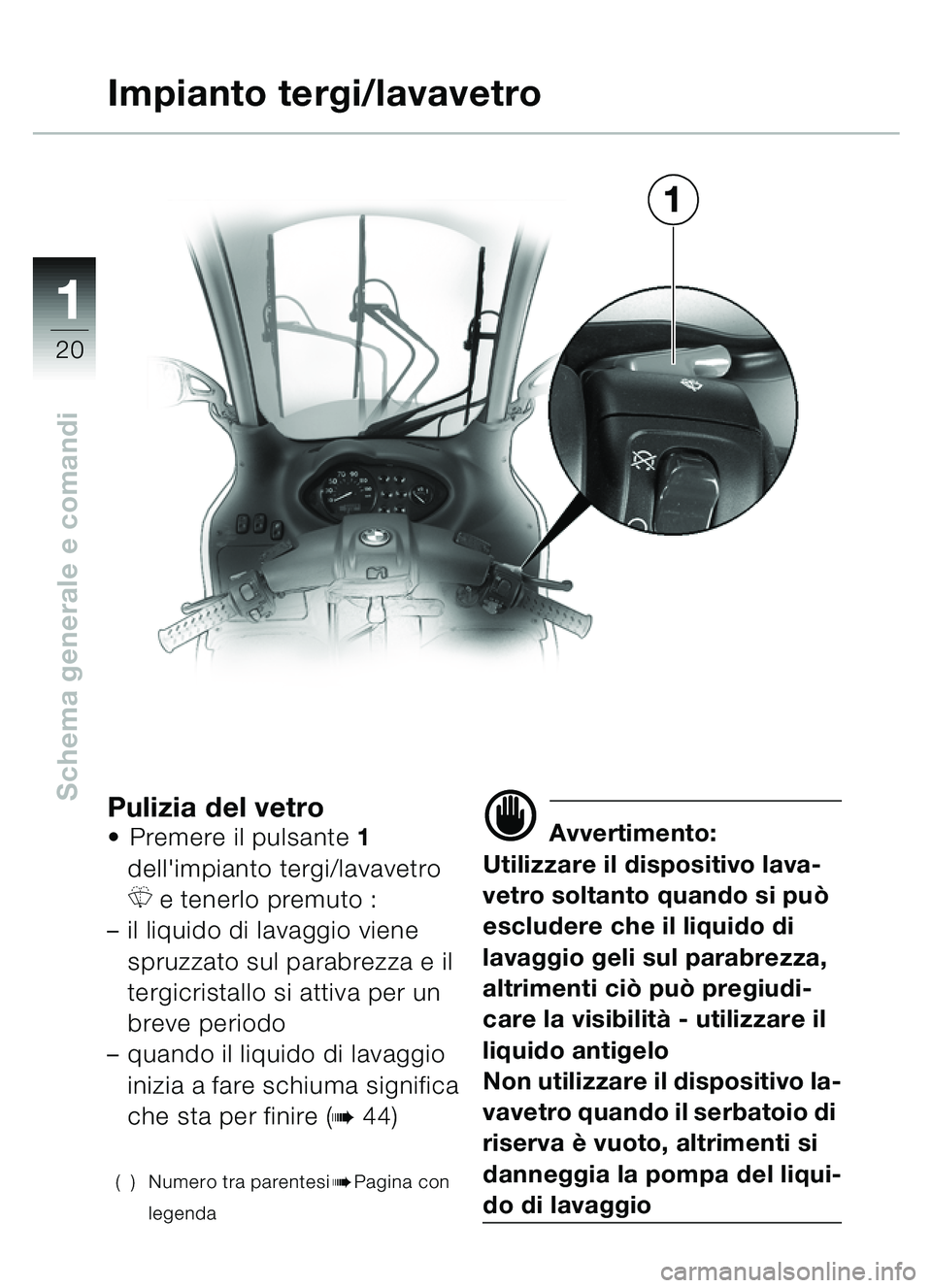

Schema generale e comandiPulizia del vetroPremere il pulsante 1
dell'impianto tergi/lavavetro
R e tenerlo premuto :
– il liquido di lavaggio viene
spruzzato sul parabrezza e il
tergicristallo si attiva per un
breve periodo
– quando il liquido di lavaggio
inizia a fare schiuma significa
che sta per finire (
b44)
( ) Numero tra parentesibPagina con
legenda
d Avvertimento:
Utilizzare il dispositivo lava-
vetro soltanto quando si pu ò
escludere che il liquido di
lavaggio geli sul parabrezza,
altrimenti ci ò pu ò pregiudi-
care la visibilit à - utilizzare il
liquido antigelo
Non utilizzare il dispositivo la-
vavetro quando il serbatoio di
riserva è vuoto, altrimenti si
danneggia la pompa del liqui-
do di lavaggio
Impianto tergi/lavavetro

1


111
21
Schema generale e comandi

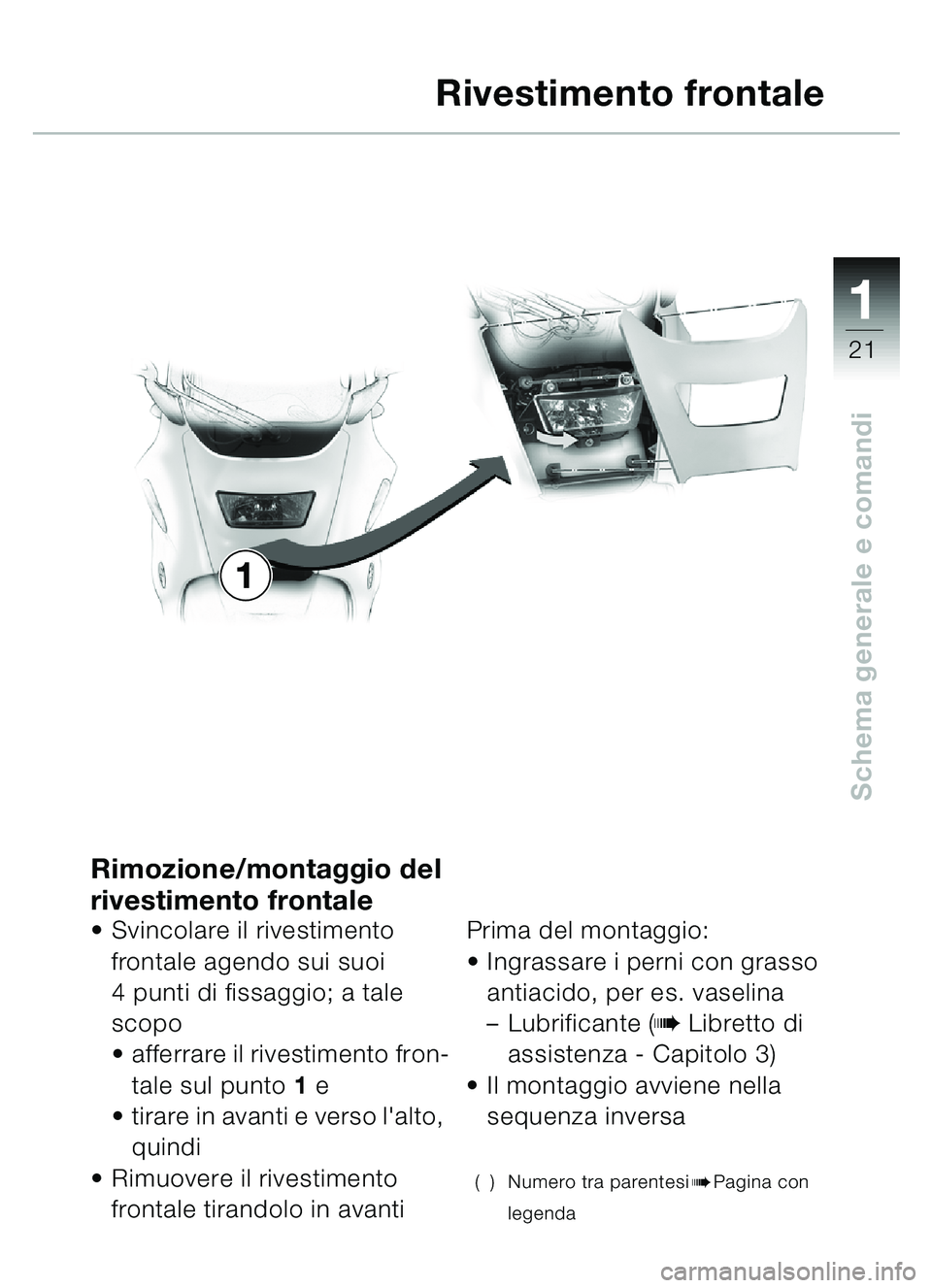

Rimozione/montaggio del
rivestimento frontale
Svincolare il rivestimento
frontale agendo sui suoi
4 punti di fissaggio; a tale
scopo
afferrare il rivestimento fron-
tale sul punto 1 e
 tirare in avanti e verso l'alto,
quindi
 Rimuovere il rivestimento
frontale tirandolo in avanti Prima del montaggio:

Ingrassare i perni con grasso
antiacido, per es. vaselina
–Lubrificante (
bLibretto di
assistenza - Capitolo 3)
 Il montaggio avviene nella
sequenza inversa
( ) Numero tra parentesibPagina con
legenda
Rivestimento frontale
1


11
22
Schema generale e comandi

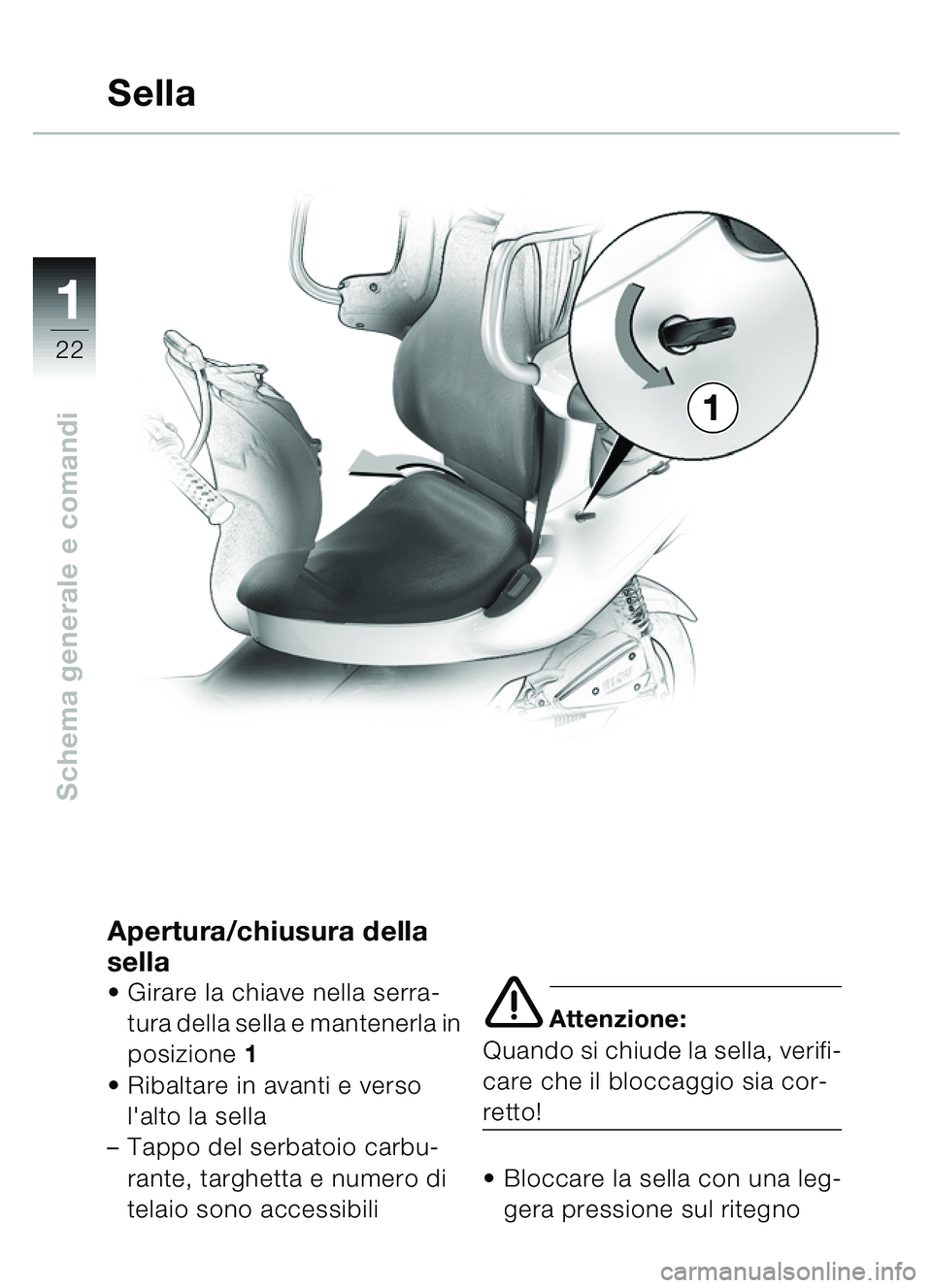

Apertura/chiusura della
sella
Girare la chiave nella serra-
tura della sella e mantenerla in
posizione 1
 Ribaltare in avanti e verso
l'alto la sella
– Tappo del serbatoio carbu-
rante, targhetta e numero di
telaio sono accessibilie Attenzione:
Quando si chiude la sella, verifi-
care che il bloccaggio sia cor-
retto!
 Bloccare la sella con una leg-
gera pressione sul ritegno
Sella
1


111

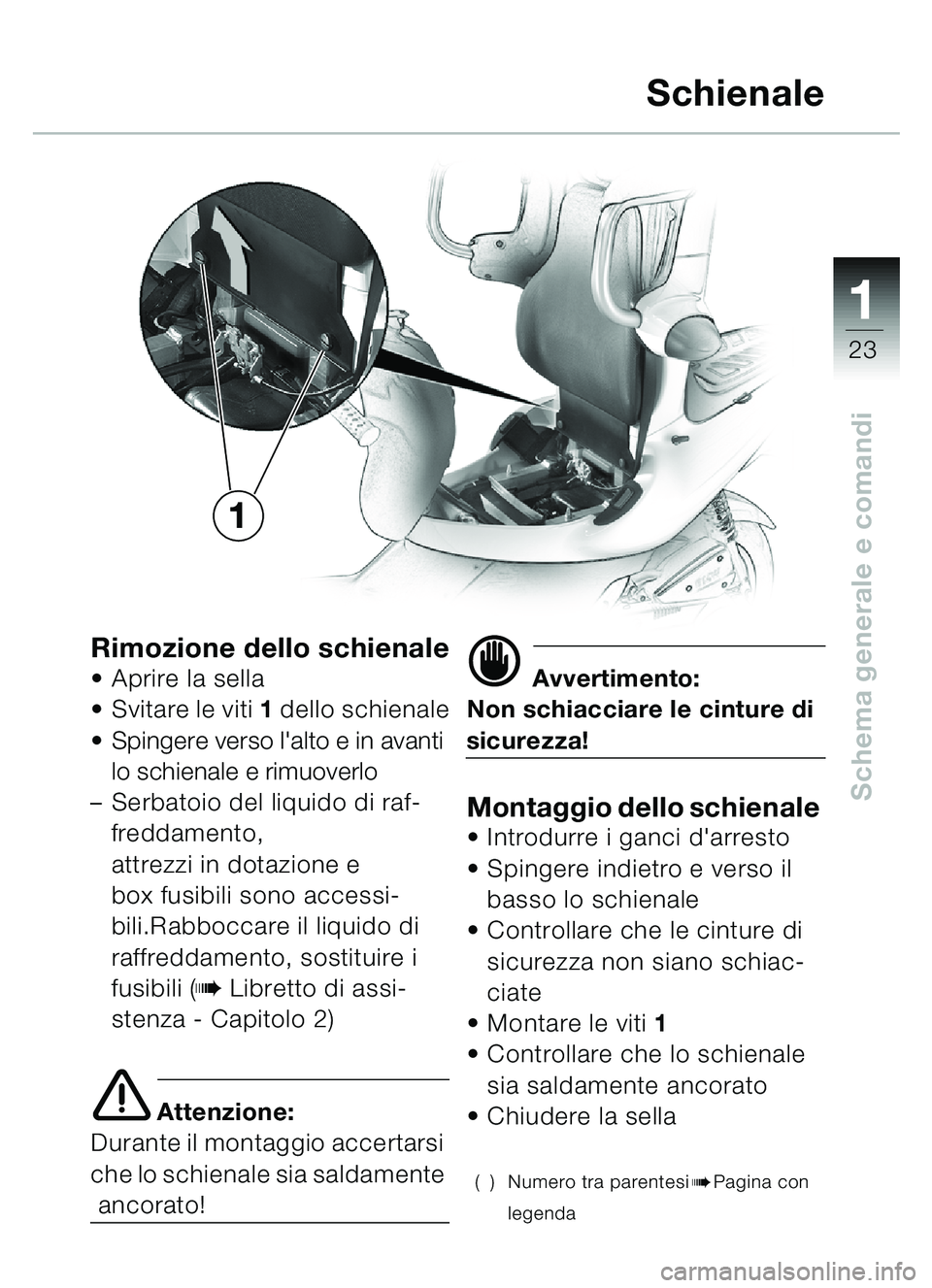

23
Schema generale e comandi
Rimozione dello schienale
Aprire la sella
 Svitare le viti 1 dello schienale
 Spingere verso l'alto e in avanti
lo schienale e rimuoverlo
– Serbatoio del liquido di raf-
freddamento,
attrezzi in dotazione e
box fusibili sono accessi-
bili.Rabboccare il liquido di
raffreddamento, sostituire i
fusibili (
bLibretto di assi-
stenza - Capitolo 2)
e Attenzione:
Durante il montaggio accertarsi
che lo schienale sia saldamente
ancorato!
d Avvertimento:
Non schiacciare le cinture di
sicurezza!
Montaggio dello schienale  Introdurre i ganci d'arresto
 Spingere indietro e verso il
basso lo schienale
 Controllare che le cinture di
sicurezza non siano schiac-
ciate
 Montare le viti 1
 Controllare che lo schienale
sia saldamente ancorato
 Chiudere la sella
( ) Numero tra parentesibPagina con
legenda
Schienale
1


11

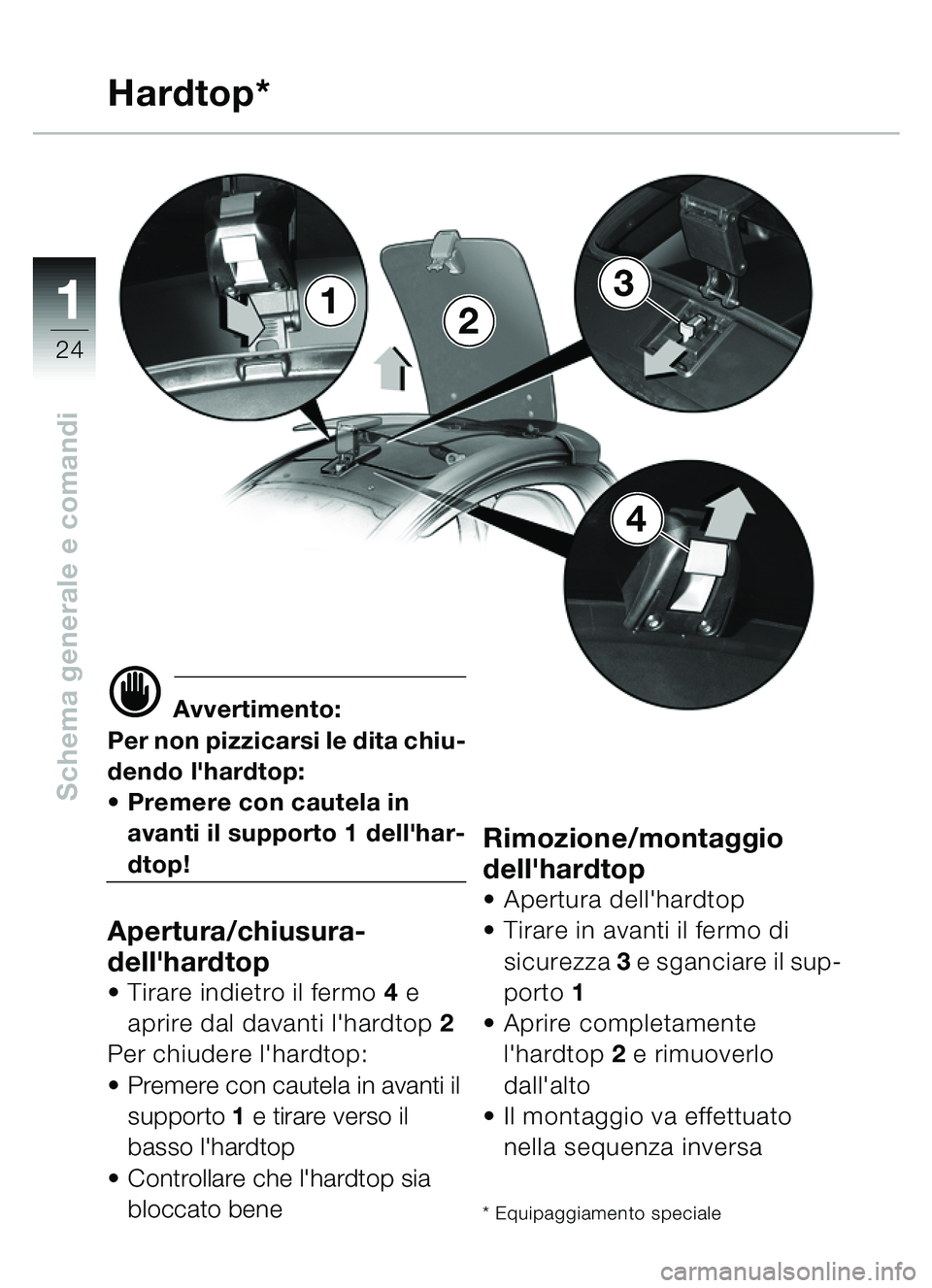

24
Schema generale e comandi
Hardtop*
d Avvertimento:
Per non pizzicarsi le dita chiu-
dendo l'hardtop:
 Premere con cautela in
avanti il supporto 1 dell'har-
dtop!
Apertura/chiusura-
dell'hardtop
Tirare indietro il fermo 4 e
aprire dal davanti l'hardtop 2
Per chiudere l'hardtop:
 Premere con cautela in avanti il
supporto 1 e tirare verso il
basso l'hardtop
 Controllare che l'hardtop sia
bloccato bene
Rimozione/montaggio
dell'hardtop
Apertura dell'hardtop
 Tirare in avanti il fermo di
sicurezza 3 e sganciare il sup-
porto 1
 Aprire completamente
l'hardtop 2 e rimuoverlo
dall'alto
 Il montaggio va effettuato
nella sequenza inversa
* Equipaggiamento speciale
1
4
2
3


111
25
Schema generale e comandi
1
2
A
B

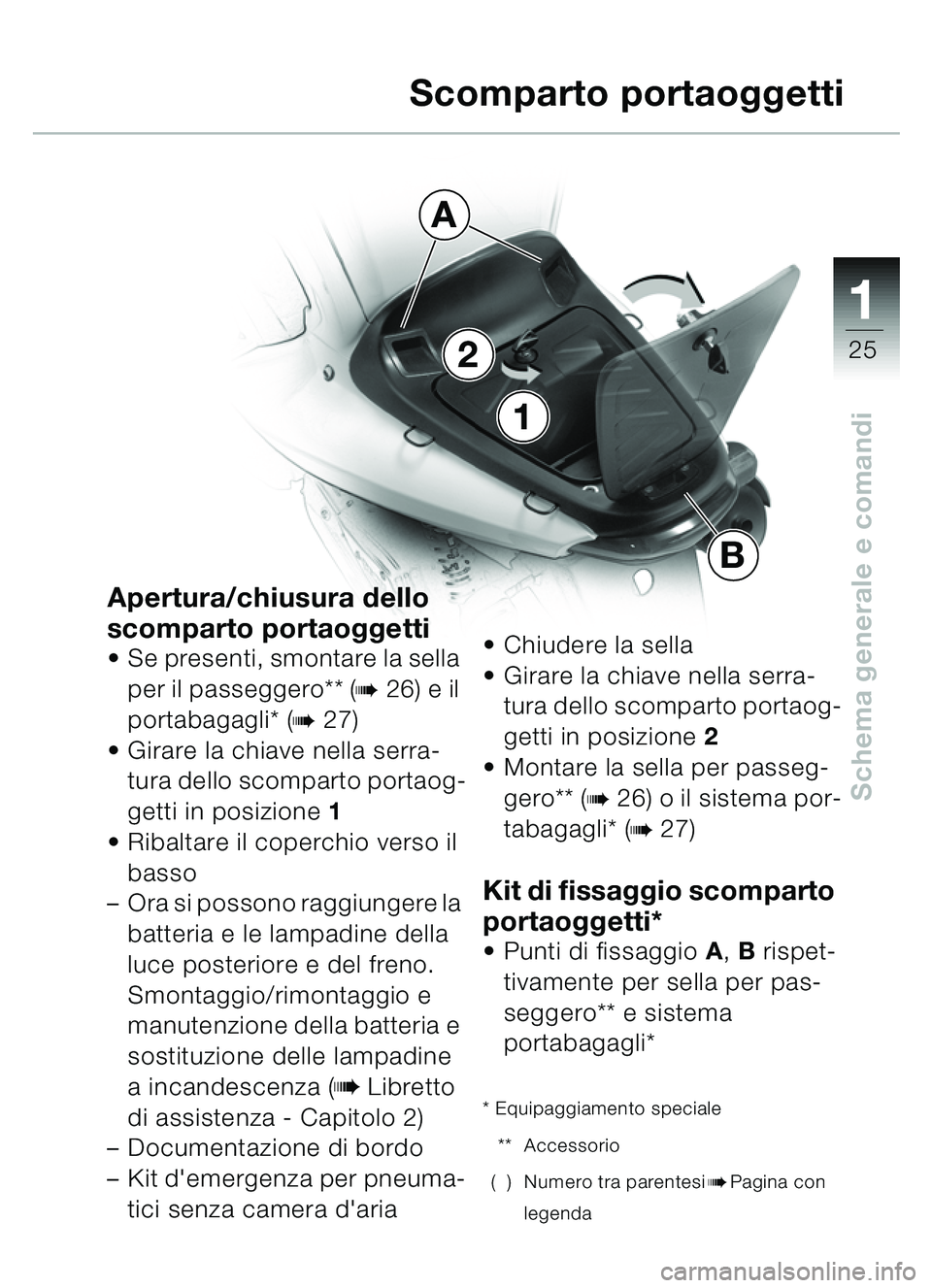

Apertura/chiusura dello
scomparto portaoggetti
Se presenti, smontare la sella
per il passeggero** (
b26) e il
portabagagli* (
b27)
 Girare la chiave nella serra-
tura dello scomparto portaog-
getti in posizione 1
 Ribaltare il coperchio verso il
basso
– Ora si possono raggiungere la
batteria e le lampadine della
luce posteriore e del freno.
Smontaggio/rimontaggio e
manutenzione della batteria e
sostituzione delle lampadine
a incandescenza (
b Libretto
di assistenza - Capitolo 2)
– Documentazione di bordo
– Kit d'emergenza per pneuma-
tici senza camera d'aria
Chiudere la sella
 Girare la chiave nella serra-
tura dello scomparto portaog-
getti in posizione 2
 Montare la sella per passeg-
gero** (
b26) o il sistema por-
tabagagli* (
b27)
Kit di fissaggio scomparto
portaoggetti*
 Punti di fissaggio A,B rispet-
tivamente per sella per pas-
seggero** e sistema
portabagagli*
* Equipaggiamento speciale
** Accessorio
( ) Numero tra parentesi
bPagina con
legenda
Scomparto portaoggetti


11
26
Schema generale e comandi
d Avvertimento:
Rispettare le avvertenze per
l'uso della sella per il passeg-
gero alle pagg. 67 e 76!
e Attenzione:
Accertarsi che la sella del pas-
seggero sia in posizione cor-
retta e controllare il bloccaggio!
Rispettare le avvertenze per il
montaggio a pagina 55!

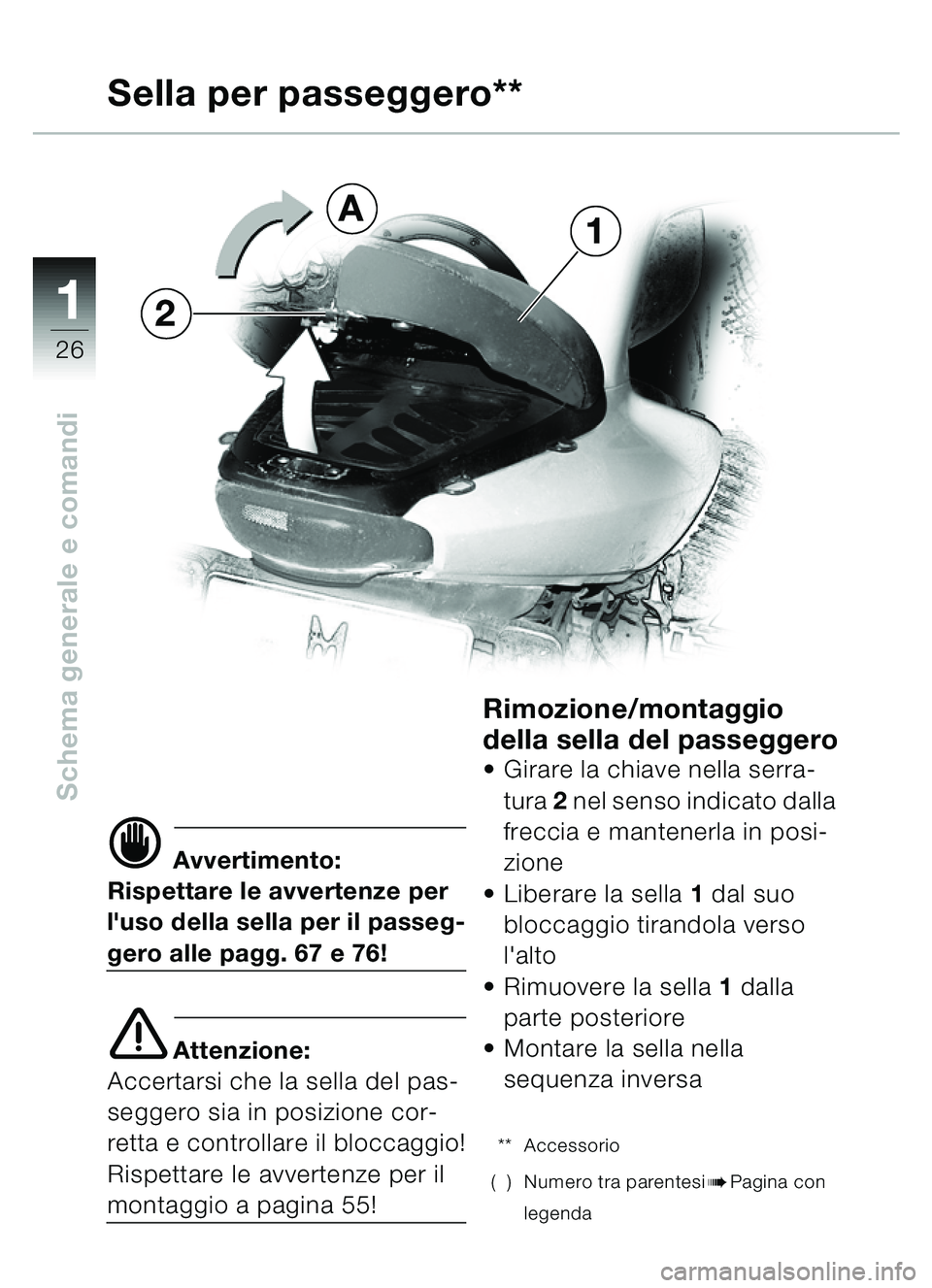

Rimozione/montaggio
della sella del passeggero
 Girare la chiave nella serra-
tura 2 nel senso indicato dalla
freccia e mantenerla in posi-
zione
 Liberare la sella 1 dal suo
bloccaggio tirandola verso
l'alto
 Rimuovere la sella 1 dalla
parte posteriore
 Montare la sella nella
sequenza inversa
** Accessorio
( ) Numero tra parentesi
bPagina con
legenda
Sella per passeggero**
1
2
A


111
27
Schema generale e comandi

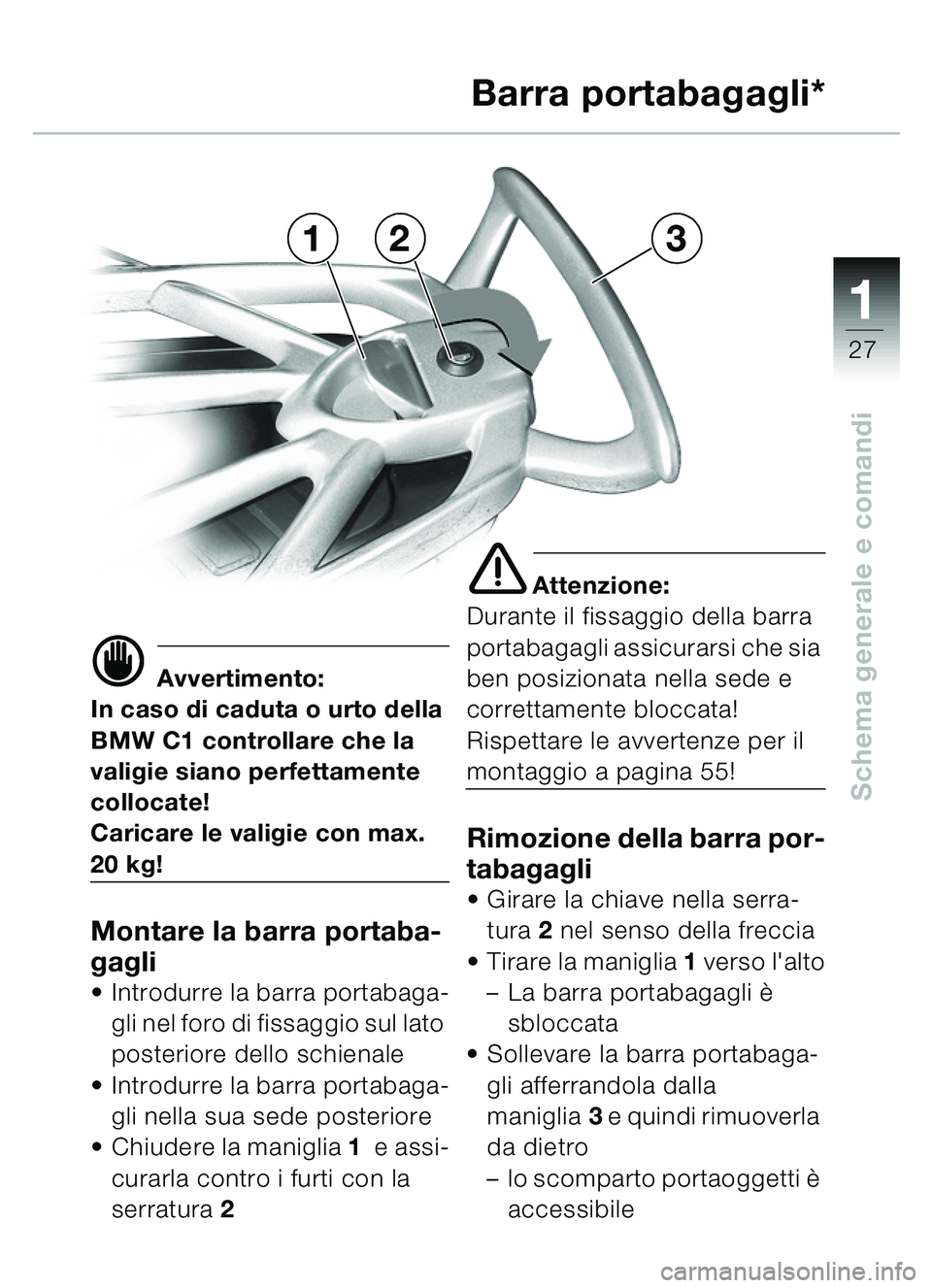

321Barra portabagagli*
d Avvertimento:
In caso di caduta o urto della
BMW C1 controllare che la
valigie siano perfettamente
collocate!
Caricare le valigie con max.
20 kg!
Montare la barra portaba-
gagli
 Introdurre la barra portabaga-
gli nel foro di fissaggio sul lato
posteriore dello schienale
 Introdurre la barra portabaga-
gli nella sua sede posteriore
 Chiudere la maniglia 1 e assi-
curarla contro i furti con la
serratura 2
e Attenzione:
Durante il fissaggio della barra
portabagagli assicurarsi che sia
ben posizionata nella sede e
correttamente bloccata!
Rispettare le avvertenze per il
montaggio a pagina 55!
Rimozione della barra por-
tabagagli
 Girare la chiave nella serra-
tura 2 nel senso della freccia
 Tirare la maniglia 1 verso l'alto
– La barra portabagagli è
sbloccata
 Sollevare la barra portabaga-
gli afferrandola dalla
maniglia 3 e quindi rimuoverla
da dietro
– lo scomparto portaoggetti è
accessibile


2
28

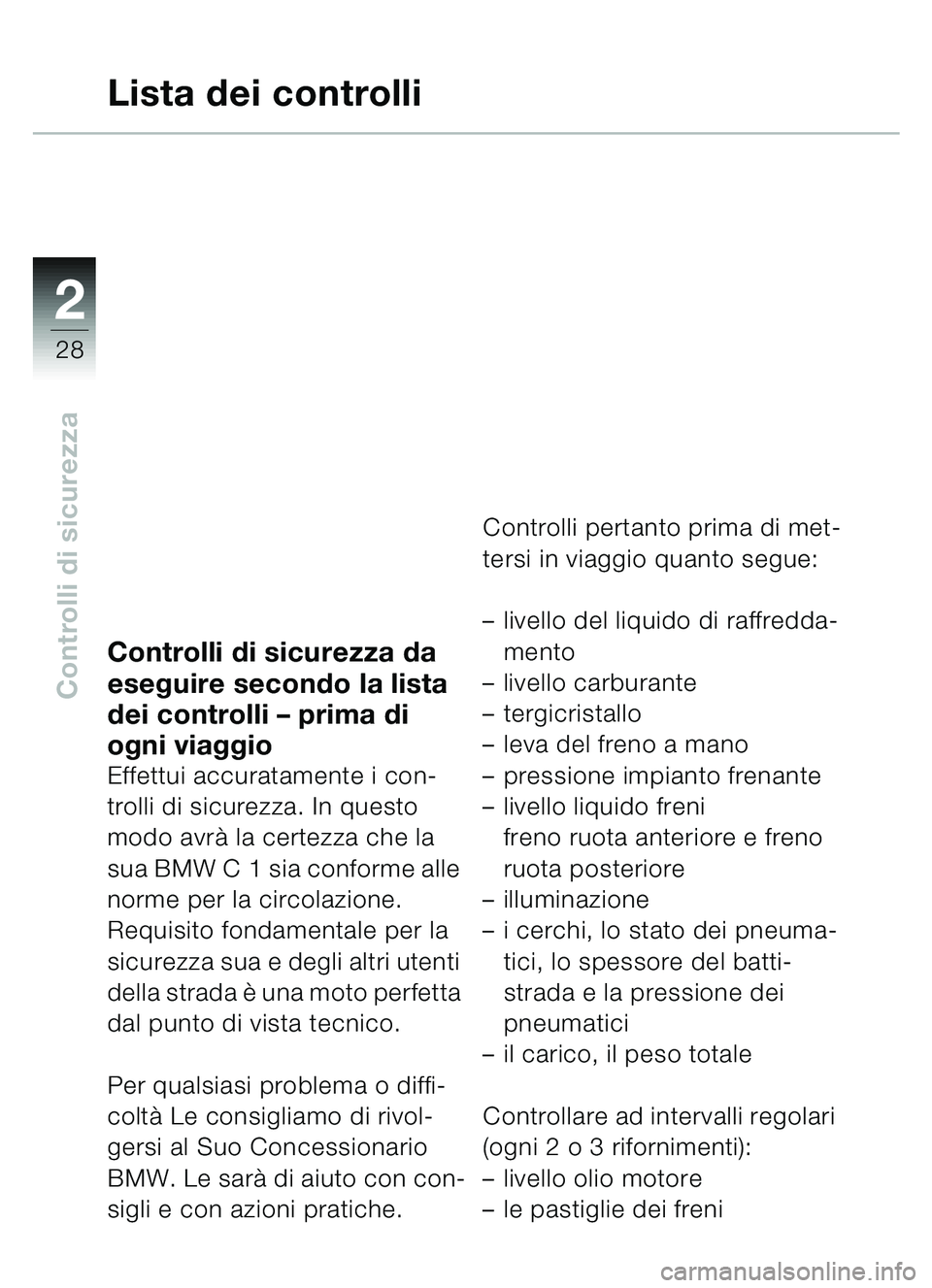

Controlli di sicurezza
Controlli di sicurezza da
eseguire secondo la lista
dei controlli – prima di
ogni viaggio
Effettui accuratamente i con-
trolli di sicurezza. In questo
modo avrà la certezza che la
sua BMW C 1 sia conforme alle
norme per la circolazione.
Requisito fondamentale per la
sicurezza sua e degli altri utenti
della strada è una moto perfetta
dal punto di vista tecnico.
Per qualsiasi problema o diffi-
colt à Le consigliamo di rivol-
gersi al Suo Concessionario
BMW. Le sar à di aiuto con con-
sigli e con azioni pratiche. Controlli pertanto prima di met-
tersi in viaggio quanto segue:
–
livello del liquido di raffredda-
mento
– livello carburante
– tergicristallo
– leva del freno a mano
– pressione impianto frenante
– livello liquido freni
freno ruota anteriore e freno
ruota posteriore
– illuminazione
– i cerchi, lo stato dei pneuma-
tici, lo spessore del batti-
strada e la pressione dei
pneumatici
– il carico, il peso totale
Controllare ad intervalli regolari
(ogni 2 o 3 rifornimenti):
– livello olio motore
– le pastiglie dei freni
Lista dei controlli
