BMW MOTORRAD C1 2000 Libretto di uso e manutenzione (in Italian)

2

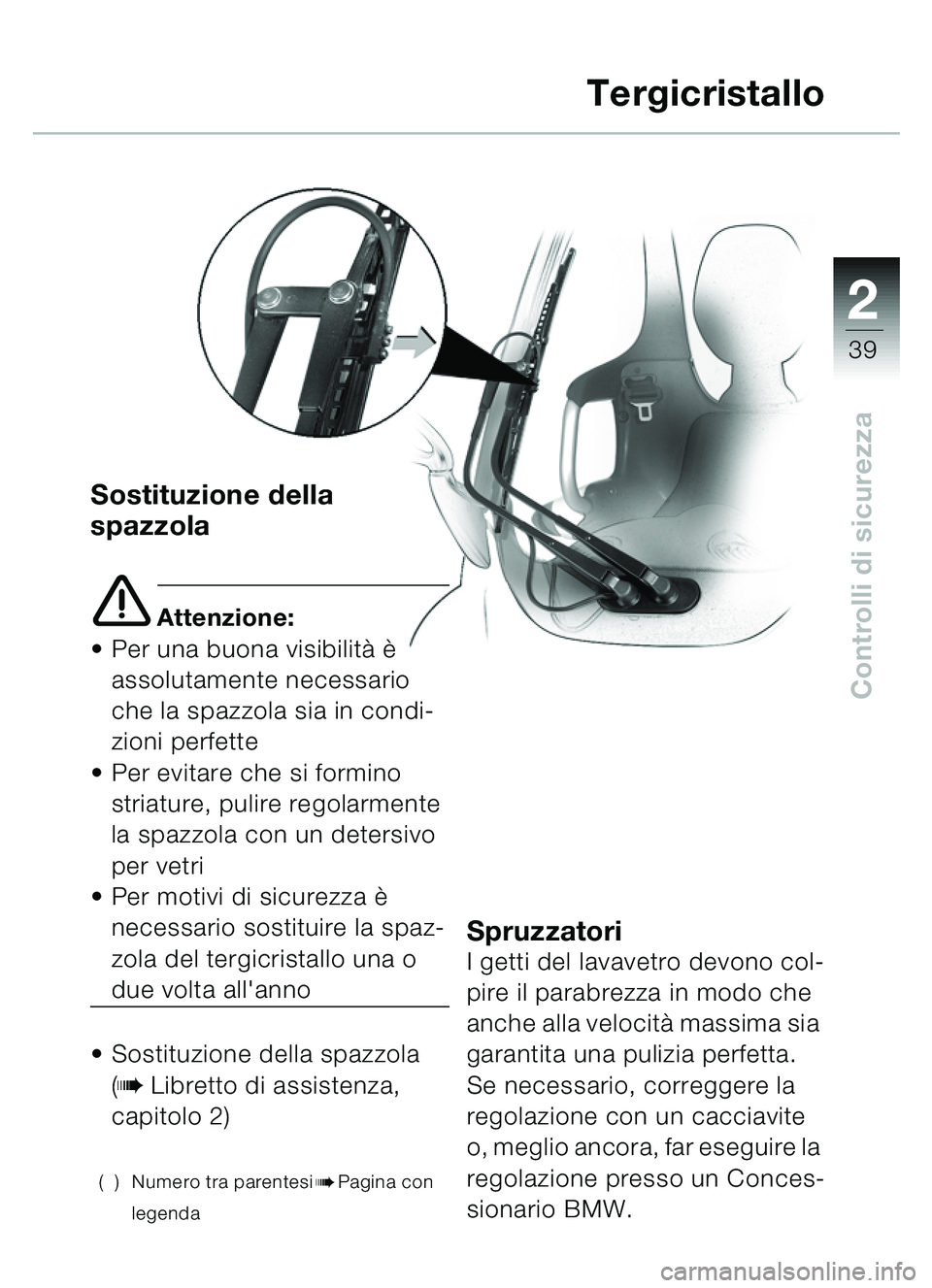

39
Controlli di sicurezza
Sostituzione della
spazzola
e Attenzione:
 Per una buona visibilit à è
assolutamente necessario
che la spazzola sia in condi-
zioni perfette
 Per evitare che si formino
striature, pulire regolarmente
la spazzola con un detersivo
per vetri
 Per motivi di sicurezza è
necessario sostituire la spaz-
zola del tergicristallo una o
due volta all'anno
 Sostituzione della spazzola
(
b Libretto di assistenza,
capitolo 2)
( ) Numero tra parentesibPagina con
legenda
SpruzzatoriI getti del lavavetro devono col-
pire il parabrezza in modo che
anche alla velocit à massima sia
garantita una pulizia perfetta.
Se necessario, correggere la
regolazione con un cacciavite
o, meglio ancora, far eseguire la
regolazione presso un Conces-
sionario BMW.
Tergicristallo


2
40
Controlli di sicurezza
Illuminazione
Controllo dell'illumina-
zione
e Attenzione:
Prima di mettersi in marcia con-
trollare il funzionamento di tutti
i componenti dell'illuminazione.
\f Avvertenza:
Se la spia degli indicatori di
direzione lampeggia a fre-
quenza doppia significa che la
lampadina dell'indicatore è
difettosa.
Sostituzione di anabbagliante,
abbagliante, luce di posizione,
retromarcia e luce del freno
nonch é delle lampadine degli
indicatori di direzione:
(
bLibretto di assistenza,
Capitolo 2)
Regolazione del faro per
guida a destra/sinistra
Se utilizzato in paesi in cui si
circola sulla carreggiata oppo-
sta rispetto a quella vigente nel
paese di immatricolazione della
BMW C1, il faro anabbagliante
asimmetrico abbaglia i veicoli
che procedono nel senso di
marcia opposto.
Per eliminare questo effetto, è
necessario applicare una
mascherina. disponibile presso
i Concessionari BMW.
In caso di necessit à consultate
un Concessionario BMW.
( ) Numero tra parentesibPagina con
legenda


2
41
Controlli di sicurezza
Illuminazione
Luce di lettura
d Avvertimento:
Per le norme vigenti la luce di
lettura non pu ò essere acce-
sa durante la marcia - potreb-
be disturbare gli altri utenti
della strada.
Regolazione della profon-
dit à del fascio luminoso
e Attenzione:
L'adeguamento della profondi-
t à del fascio luminoso alle con-
dizioni di carico deve essere ef-
fettuato soltanto a moto ferma.
Per la regolazione del faro rivol-
gersi ad un'officina specializ-
zata, meglio se di un
Concessionario BMW!
\f Avvertenza:
Effettuare la regolazione in alto
e in basso senza abbagliare i
veicoli provenienti in senso
contrario.
Attenzione che il cono di luce il-
lumini la strada con una profon-
dit à sufficiente.


2
42
Controlli di sicurezza
Regolazione a secondo del
carico:
• Posizionare la BMW C1 sul cavalletto
– su fondo piano e solido
 Rimuovere il rivestimento frontale 2 (
b 21)  Regolare la profondità del
fascio luminoso mediante la
vite 1
– Rotazione a sinistra - =
fascio luminoso più corto
– Rotazione a destra + =
fascio luminoso più pro-
fondo( ) Numero tra parentesibPagina con
legenda
Illuminazione
+-
1
2


2

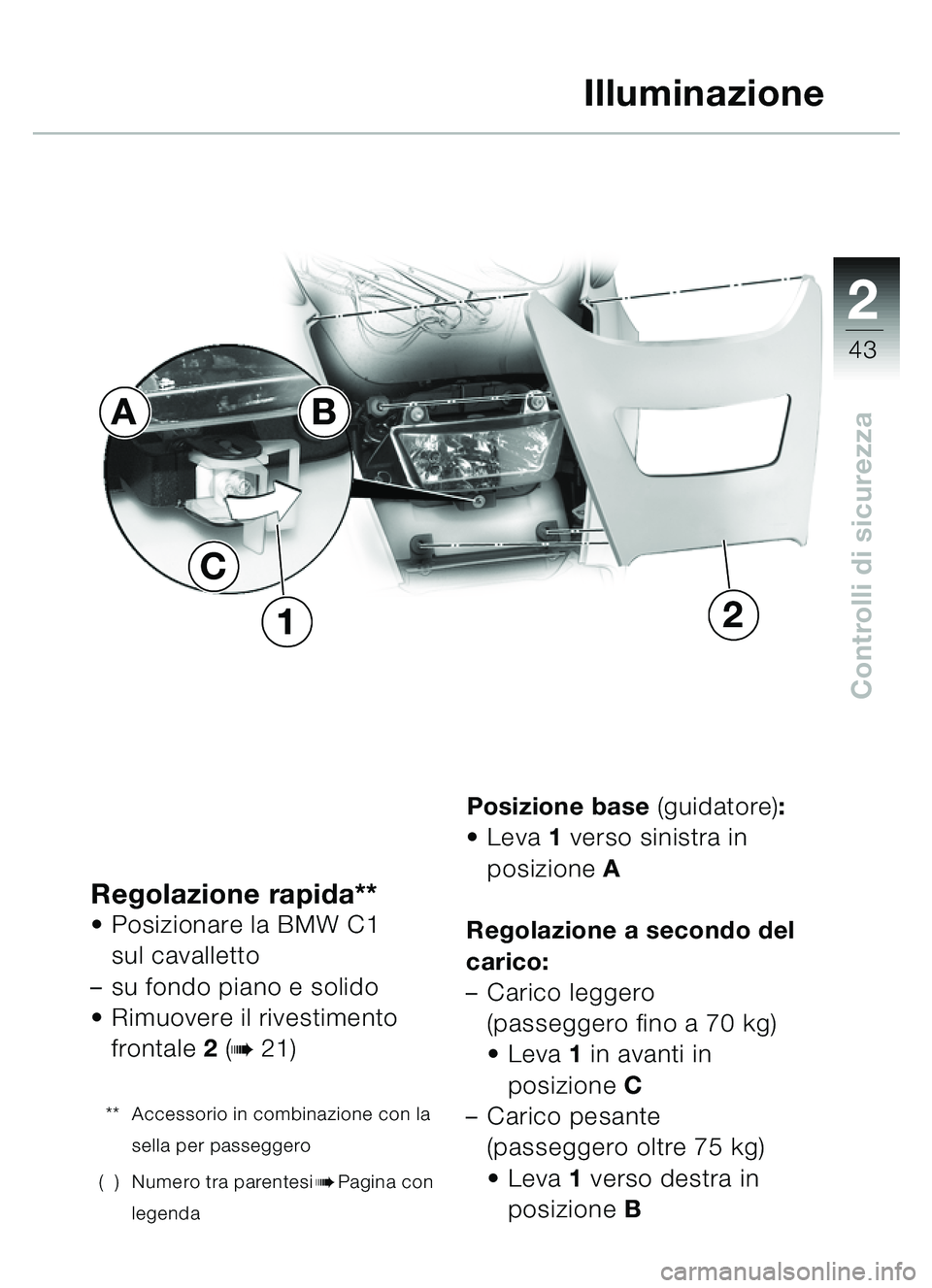

43
Controlli di sicurezza
Regolazione rapida**Posizionare la BMW C1
sul cavalletto
– su fondo piano e solido
 Rimuovere il rivestimento
frontale 2 (
b 21)
** Accessorio in combinazione con la
sella per passeggero
( ) Numero tra parentesi
bPagina con
legenda
Posizione base (guidatore):
 Leva 1 verso sinistra in
posizione A
Regolazione a secondo del
carico:
– Carico leggero
(passeggero fino a 70 kg)
Leva 1 in avanti in
posizione C
– Carico pesante
(passeggero oltre 75 kg)
Leva 1 verso destra in
posizione B
Illuminazione
12
C
BA


2

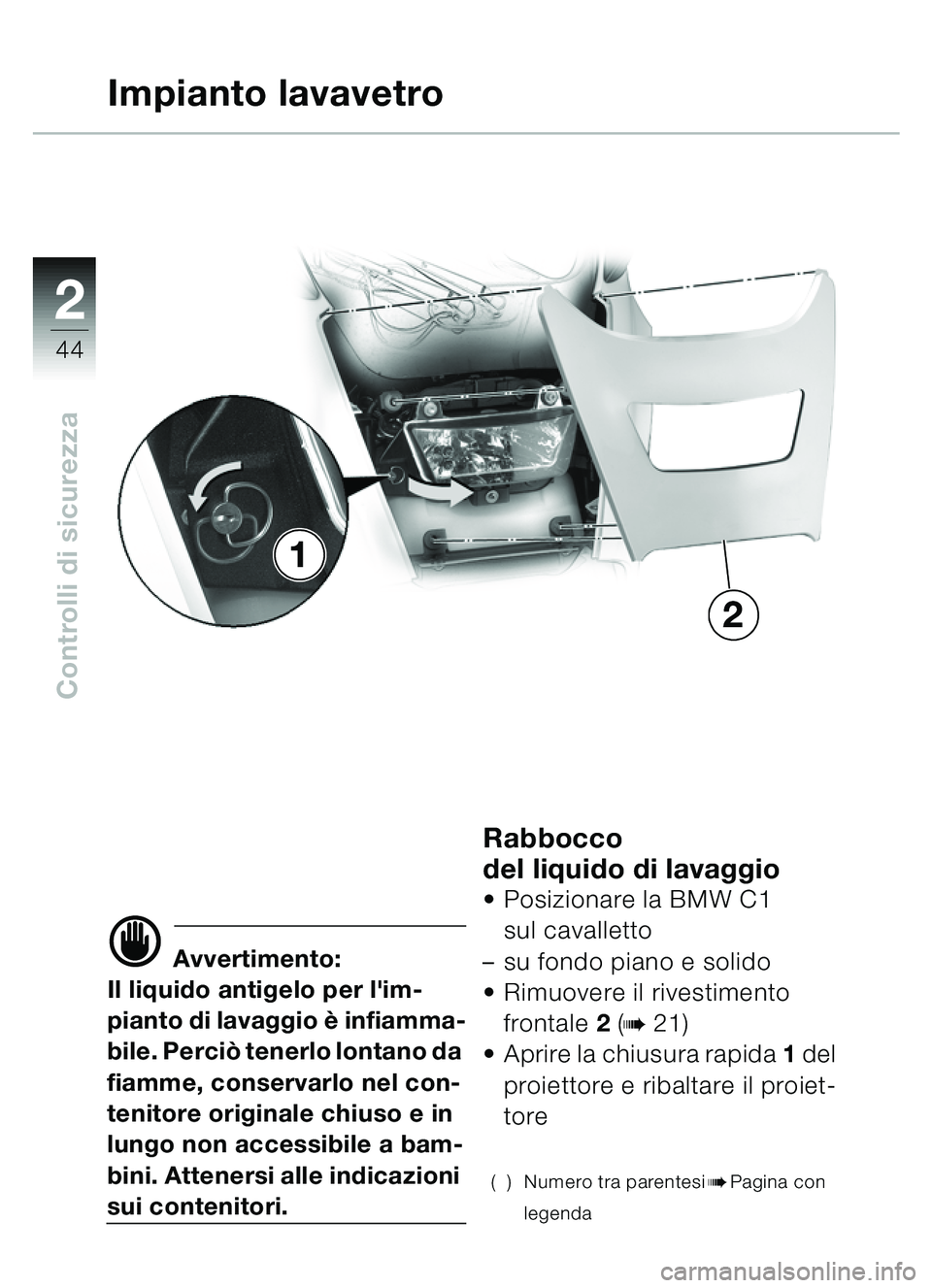

44
Controlli di sicurezza
Impianto lavavetro
d Avvertimento:
Il liquido antigelo per l'im-
pianto di lavaggio è infiamma-
bile. Perci ò tenerlo lontano da
fiamme, conservarlo nel con-
tenitore originale chiuso e in
lungo non accessibile a bam-
bini. Attenersi alle indicazioni
sui contenitori.
Rabbocco
del liquido di lavaggio
 Posizionare la BMW C1
sul cavalletto
– su fondo piano e solido
 Rimuovere il rivestimento
frontale 2 (
b 21)
 Aprire la chiusura rapida 1 del
proiettore e ribaltare il proiet-
tore
( ) Numero tra parentesibPagina con
legenda
1
2


2

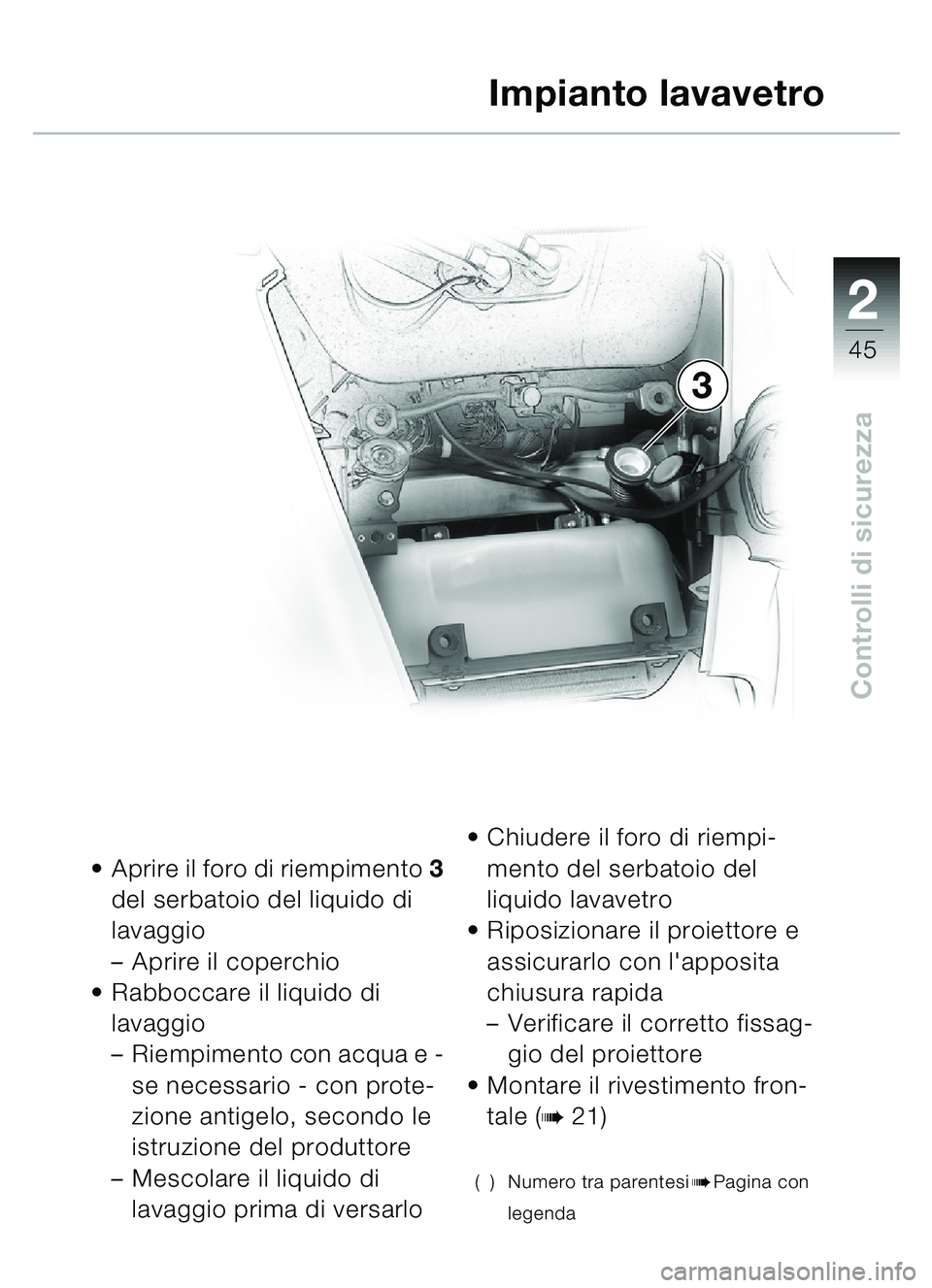

45
Controlli di sicurezza
Aprire il foro di riempimento 3
del serbatoio del liquido di
lavaggio
– Aprire il coperchio
 Rabboccare il liquido di
lavaggio
–Riempimento con acqua e -
se necessario - con prote-
zione antigelo, secondo le
istruzione del produttore
– Mescolare il liquido di
lavaggio prima di versarlo
Chiudere il foro di riempi-
mento del serbatoio del
liquido lavavetro
 Riposizionare il proiettore e
assicurarlo con l'apposita
chiusura rapida
–Verificare il corretto fissag-
gio del proiettore
 Montare il rivestimento fron-
tale (
b 21)
( ) Numero tra parentesibPagina con
legenda
Impianto lavavetro
3


2
46
Controlli di sicurezza
Ruote
Controllo dei cerchi
d Avvertimento:
Far controllare ed eventual-
mente sostituire i cerchi dan-
neggiati presso un'officina
specializzata, meglio se di un
Concessionario BMW!
Controllo dello spessore
dei battistrada
d Avvertimento:
Osservare lo spessore mini-
mo dei battistrada prescritto
per legge! I pneumatici con-
sumati possono pregiudicare
il comportamento su strada
della Sua BMW C1.
 Misurare lo spessore dei bat-
tistrada al centro del pneuma-
tico
Raccomandazione BMW
(minimo):
davanti ............................ 2 mm
dietro .............................. 3 mm


2

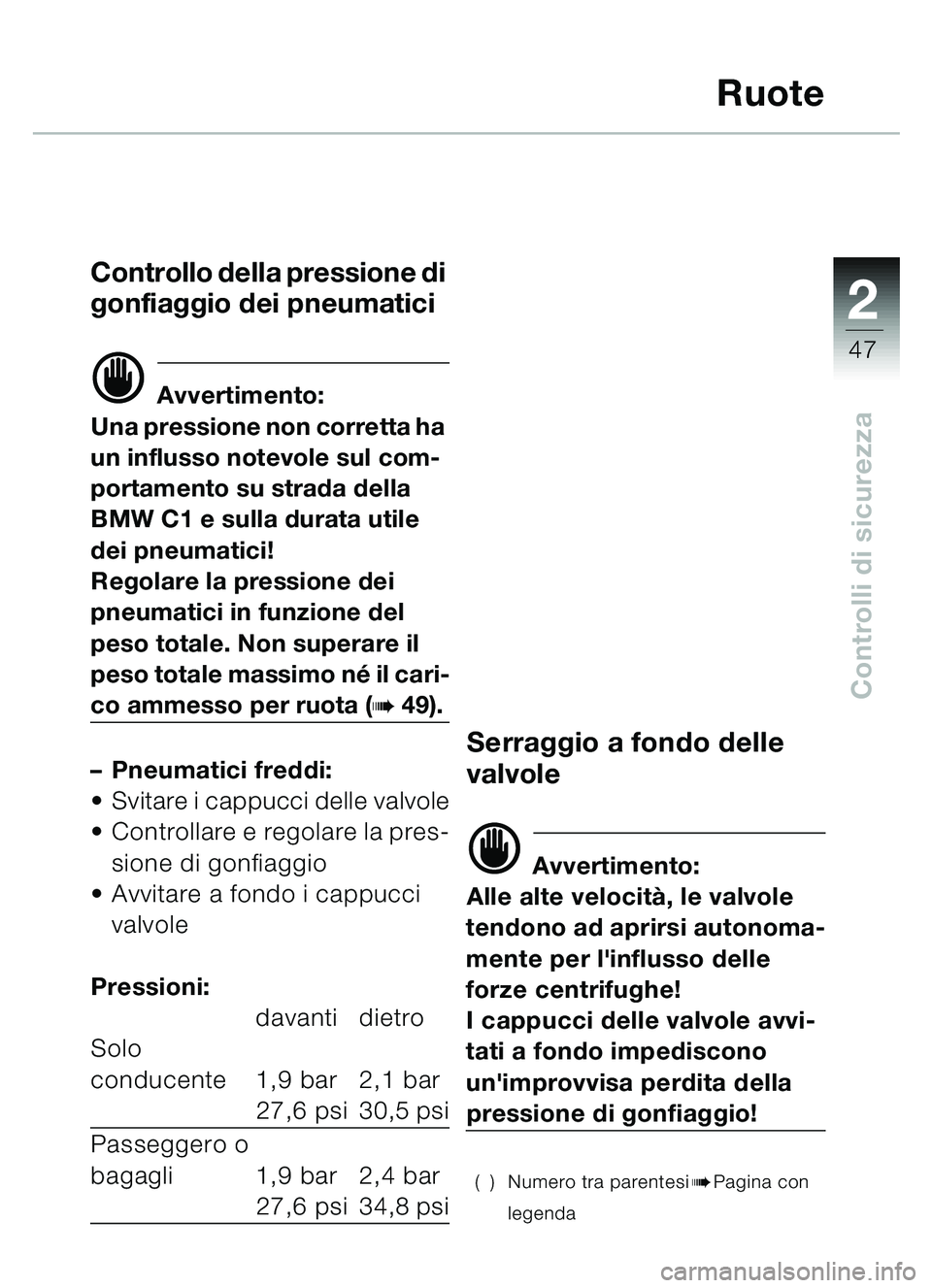

47
Controlli di sicurezza
Ruote
Controllo della pressione di
gonfiaggio dei pneumatici
d Avvertimento:
Una pressione non corretta ha
un influsso notevole sul com-
portamento su strada della
BMW C1 e sulla durata utile
dei pneumatici!
Regolare la pressione dei
pneumatici in funzione del
peso totale. Non superare il
peso totale massimo n é il cari-
co ammesso per ruota (b 49).
– Pneumatici freddi:
 Svitare i cappucci delle valvole
 Controllare e regolare la pres-
sione di gonfiaggio
 Avvitare a fondo i cappucci
valvole
Pressioni: davanti dietro
Solo
conducente 1,9 bar 2,1 bar
27,6 psi 30,5 psi
Passeggero o
bagagli 1,9 bar 2,4 bar
27,6 psi 34,8 psi
Serraggio a fondo delle
valvole
d Avvertimento:
Alle alte velocit à, le valvole
tendono ad aprirsi autonoma-
mente per l'influsso delle
forze centrifughe!
I cappucci delle valvole avvi-
tati a fondo impediscono
un'improvvisa perdita della
pressione di gonfiaggio!
( ) Numero tra parentesibPagina con
legenda


2
48
Controlli di sicurezza
Carico
d Avvertimento:
BMW non è in grado di valuta-
re per ogni prodotto di terzi se
possa essere installato sulla
BMW C1 senza rischi per la
sicurezza. Questa garanzia
non esiste nemmeno nel caso
il prodotto venga per es. col-
laudato dal T ÜV o autorizzato
dalle autorit à competenti
(omologazione generica). I
controlli di questi Enti non
possono tenere conto di tutte
le condizioni di impiego della
BMW C1 e sono quindi per
certi aspetti insufficienti.
\f Avvertenza:
Presso il Suo Concessionario
BMW trover à gli accessori
BMW e i prodotti omologati da
BMW cos ì come l'assistenza di
personale qualificato.
Rete portabagagli
d Avvertimento:
Non trasportare bottiglie o
oggetti contundenti nella rete
portabagagli - Pericoli per la
sicurezza!
