Översikt och handhavande

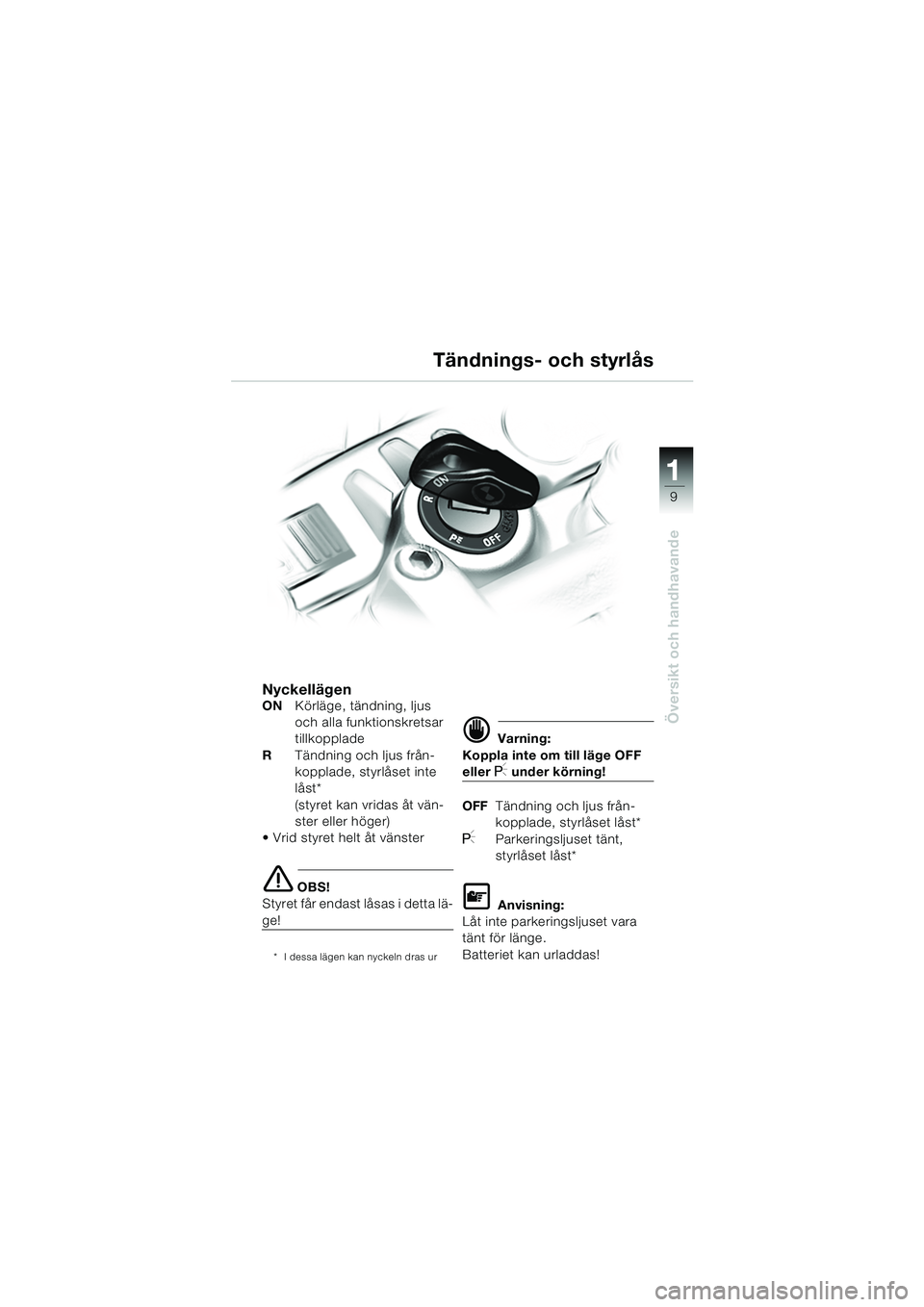

NyckellägenONKörläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R Tändning och ljus från-
kopplade, styrlåset inte
låst*
(styret kan vridas åt vän-
ster eller höger)
Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i detta lä-
ge!
* I dessa lägen kan nyckeln dras ur
d Varning:
Koppla inte om till läge OFF
eller I under körning!
OFF Tändning och ljus från-
kopplade, styrlåset låst*
IParkeringsljuset tänt,
styrlåset låst*
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge.
Batteriet kan urladdas!
Tändnings- och styrlås
10K14bks2.book Seite 9 Montag, 15. September 2003 1:13 13
Page 12 of 92
11
10

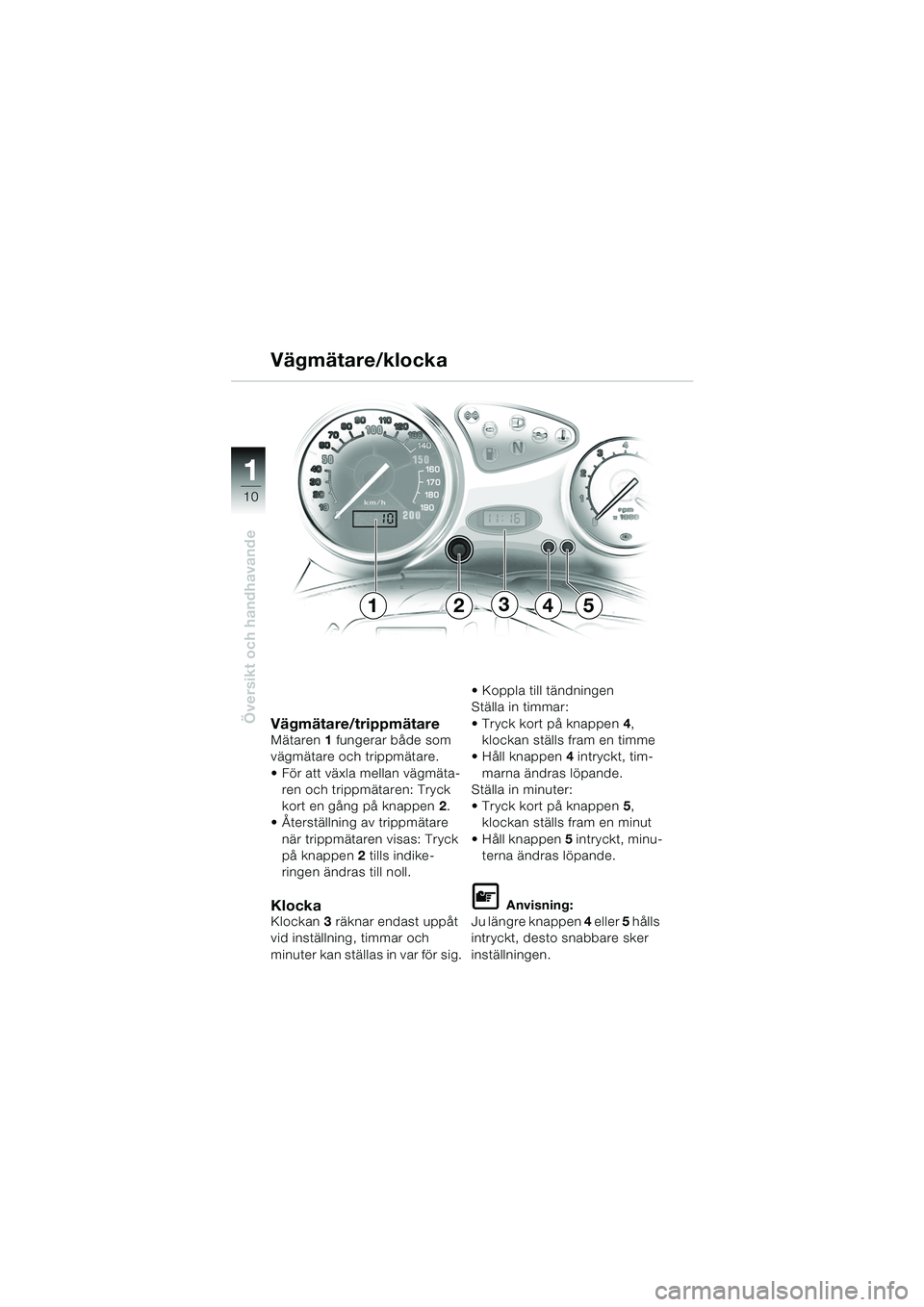

Översikt och handhavandeVägmätare/trippmätareMätaren 1 fungerar både som
vägmätare och trippmätare.
För att växla mellan vägmäta- ren och trippmätaren: Tryck
kort en gång på knappen 2.
Återställning av trippmätare
när trippmätaren visas: Tryck
på knappen 2 tills indike-
ringen ändras till noll.
KlockaKlockan 3 räknar endast uppåt
vid inställning, timmar och
minuter kan ställas in var för sig. Koppla till tändningen
Ställa in timmar:
Tryck kort på knappen
4,
klockan ställs fram en timme
Håll knappen 4 intryckt, tim-
marna ändras löpande.
Ställa in minuter:
Tryck kort på knappen 5,
klockan ställs fram en minut
Håll knappen 5 intryckt, minu-
terna ändras löpande.
L Anvisning:
Ju längre knappen 4 eller 5 hålls
intryckt, desto snabbare sker
inställningen.
Vägmätare/klocka
24513
10K14bks2.book Seite 10 Montag, 15. September 2003 1:13 13
Page 13 of 92
111
11
Översikt och handhavande

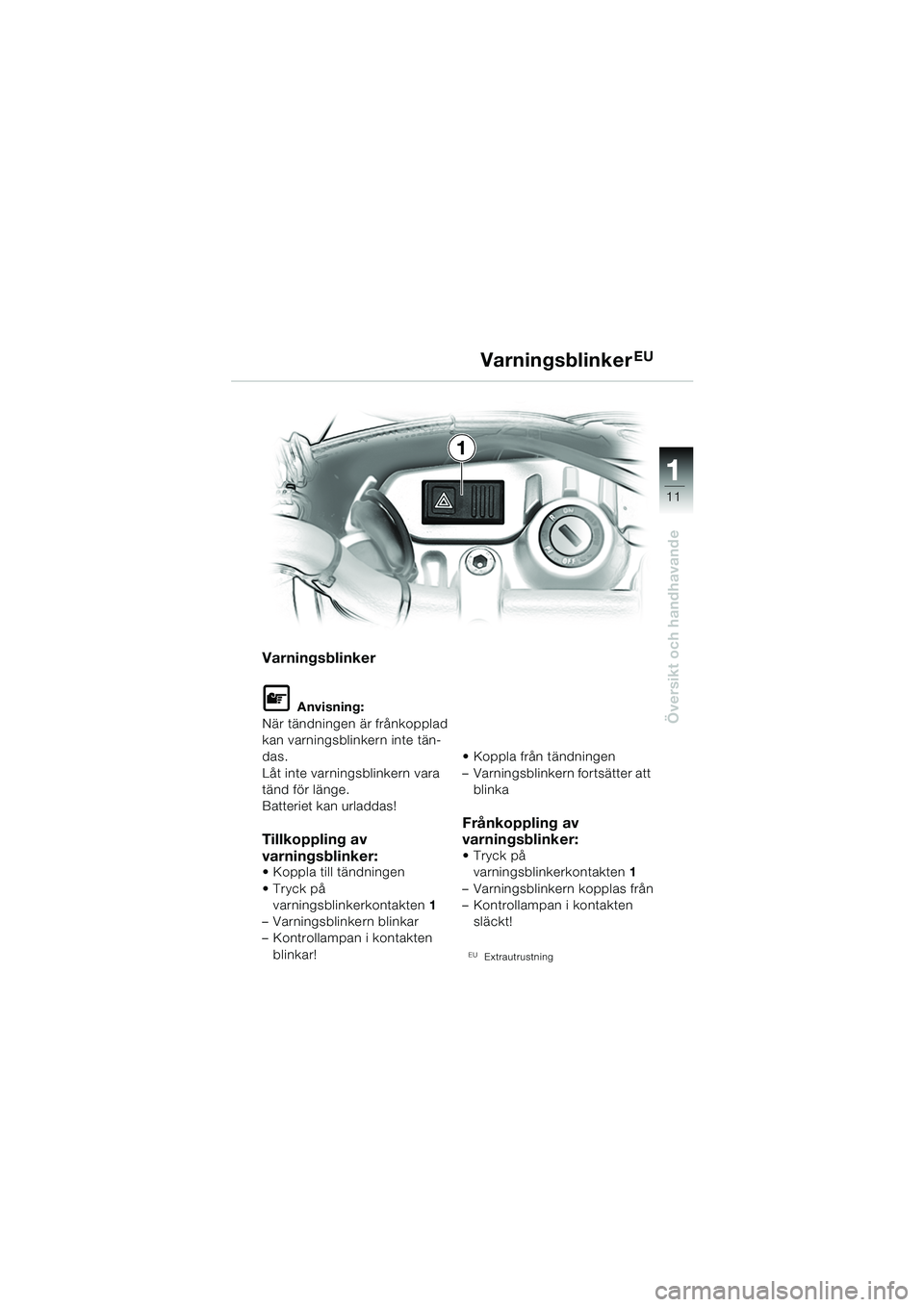

Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Batteriet kan urladdas!
Tillkoppling av
varningsblinker:
Koppla till tändningen
Tryck på varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Kontrollampan i kontakten blinkar! Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
Frånkoppling av
varningsblinker:
Tryck på varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Kontrollampan i kontakten släckt!
EUExtrautrustning
VarningsblinkerEU
1
10K14bks2.book Seite 11 Montag, 15. September 2003 1:13 13
Page 14 of 92
11
12
Översikt och handhavande

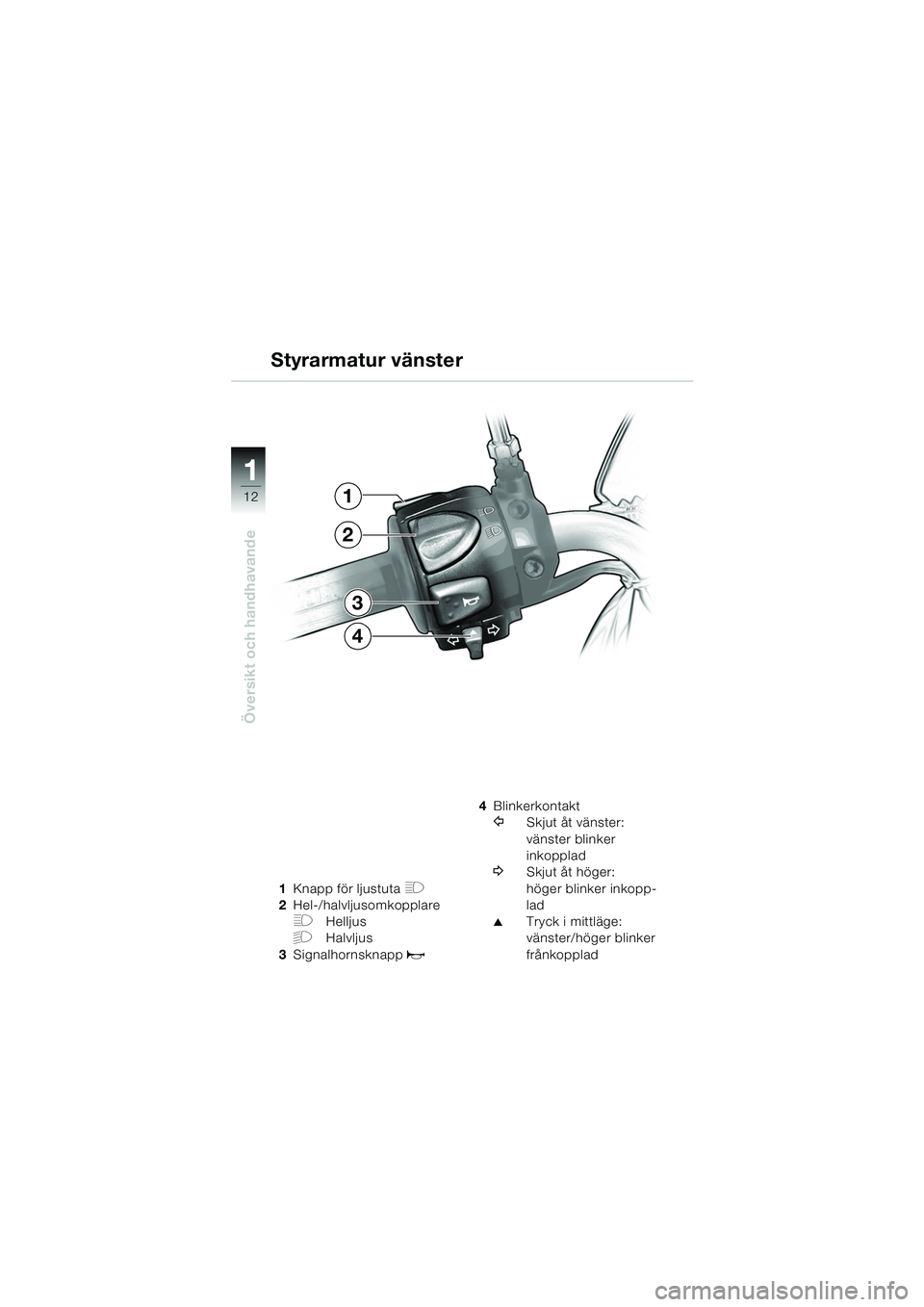

1Knapp för ljustuta H
2Hel-/halvljusomkopplare
FHelljus
GHalvljus
3 Signalhornsknapp
z
4Blinkerkontakt
YSkjut åt vänster:
vänster blinker
inkopplad
WSkjut åt höger:
höger blinker inkopp-
lad
▲Tryck i mittläge:
vänster/höger blinker
frånkopplad
Styrarmatur vänster
1
2
3
4
10K14bks2.book Seite 12 Montag, 15. September 2003 1:13 13
Page 15 of 92
111
13

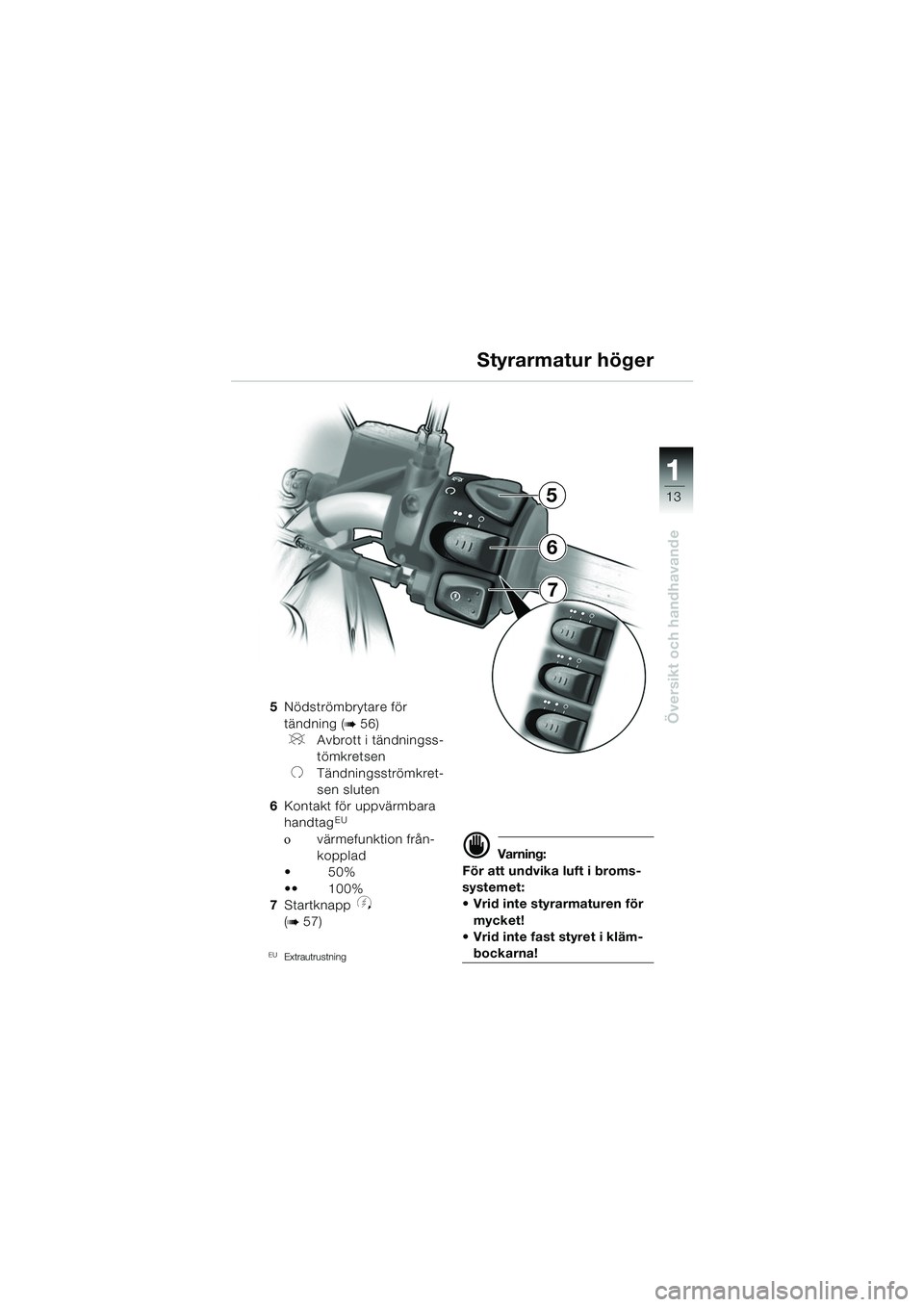

Översikt och handhavande5Nödströmbrytare för
tändning (
b56)
VAvbrott i tändningss-
tömkretsen
UTändningsströmkret-
sen sluten
6 Kontakt för uppvärmbara
handtag
EU
οvärmefunktion från-
kopplad
50%
100%
7 Startknapp
y
(b57)
EUExtrautrustning
d Varning:
För att undvika luft i broms-
systemet:
Vrid inte styrarmaturen för mycket!
Vrid inte fast styret i kläm-
bockarna!
Styrarmatur höger
5
7
6
10K14bks2.book Seite 13 Montag, 15. September 2003 1:13 13
Page 16 of 92
11
14
Översikt och handhavande

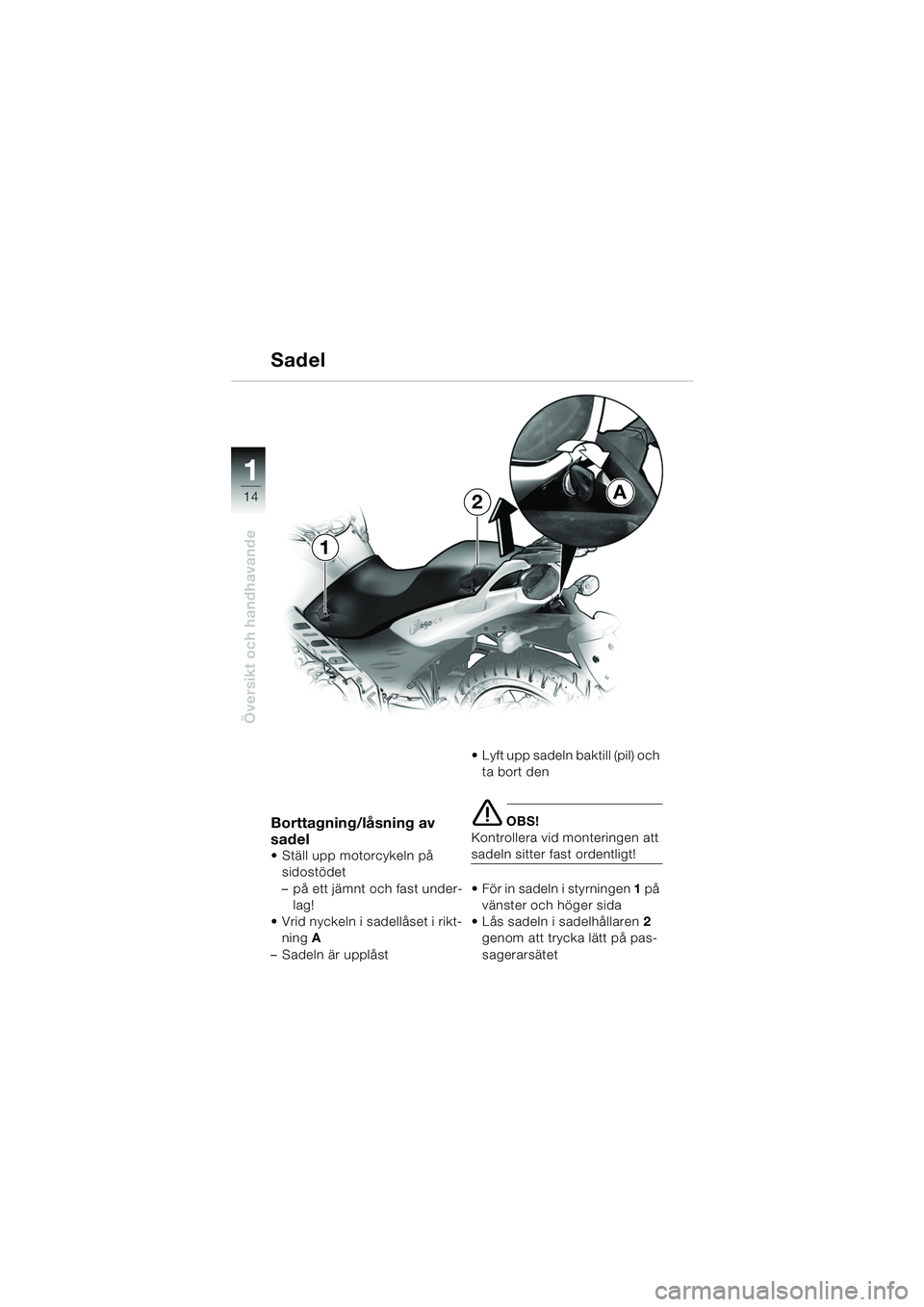

Sadel
Borttagning/låsning av
sadel
Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under- lag!
Vrid nyckeln i sadellåset i rikt- ning A
– Sadeln är upplåst Lyft upp sadeln baktill (pil) och
ta bort den
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
För in sadeln i styrningen 1 på
vänster och höger sida
Lås sadeln i sadelhållaren 2
genom att trycka lätt på pas-
sagerarsätet
A
1
2
10K14bks2.book Seite 14 Montag, 15. September 2003 1:13 13
Page 17 of 92
111
15
Översikt och handhavande

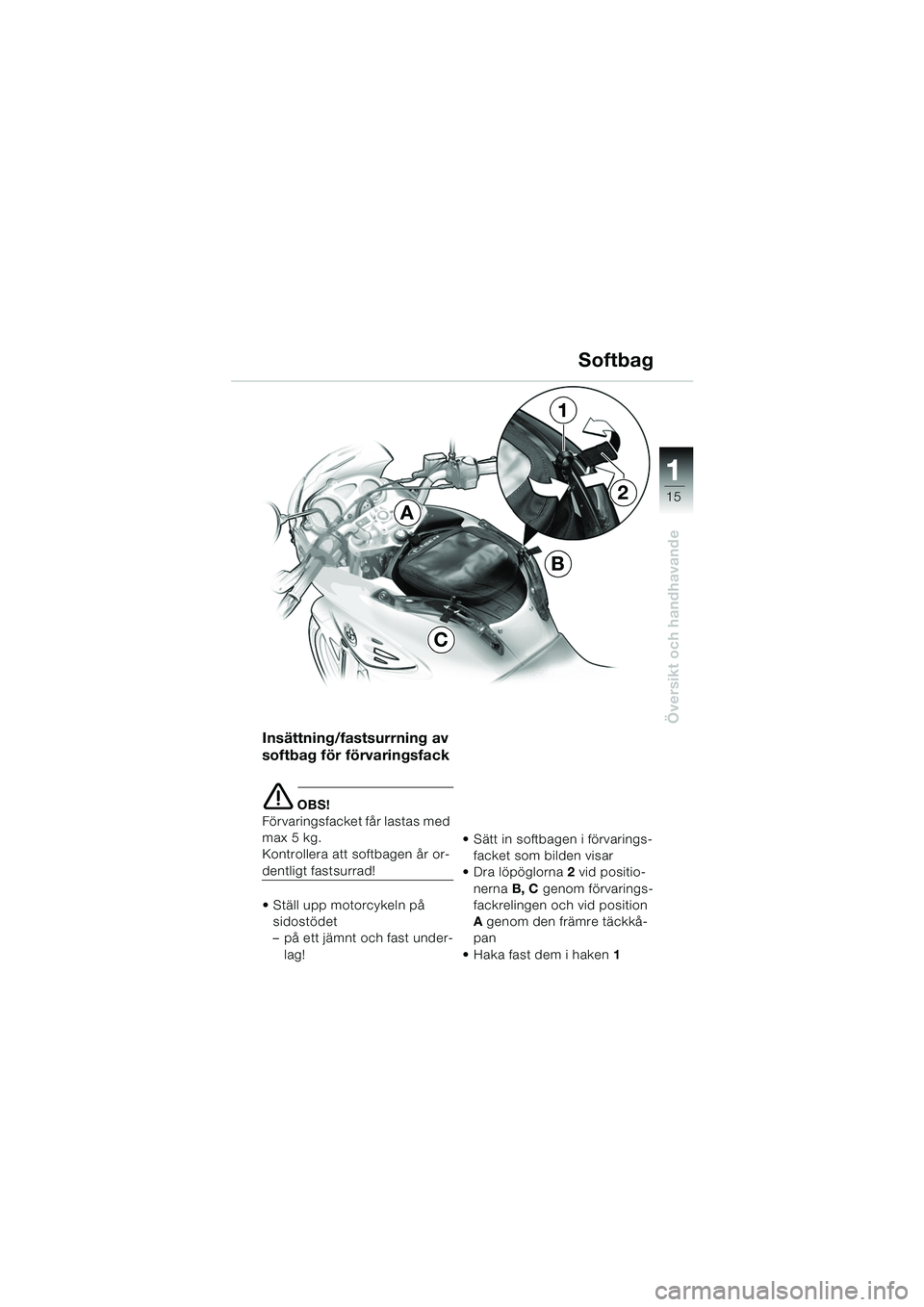

Softbag
Insättning/fastsurrning av
softbag för förvaringsfack
e OBS!
Förvaringsfacket får lastas med
max 5 kg.
Kontrollera att softbagen år or-
dentligt fastsurrad!
Ställ upp motorcykeln på
sidostödet
– på ett jämnt och fast under-lag! Sätt in softbagen i förvarings-
facket som bilden visar
Dra löpöglorna 2 vid positio-
nerna B, C genom förvarings-
fackrelingen och vid position
A genom den främre täckkå-
pan
Haka fast dem i haken 1
C
B
A
1
2
10K14bks2.book Seite 15 Montag, 15. September 2003 1:13 13
Page 18 of 92
11
16

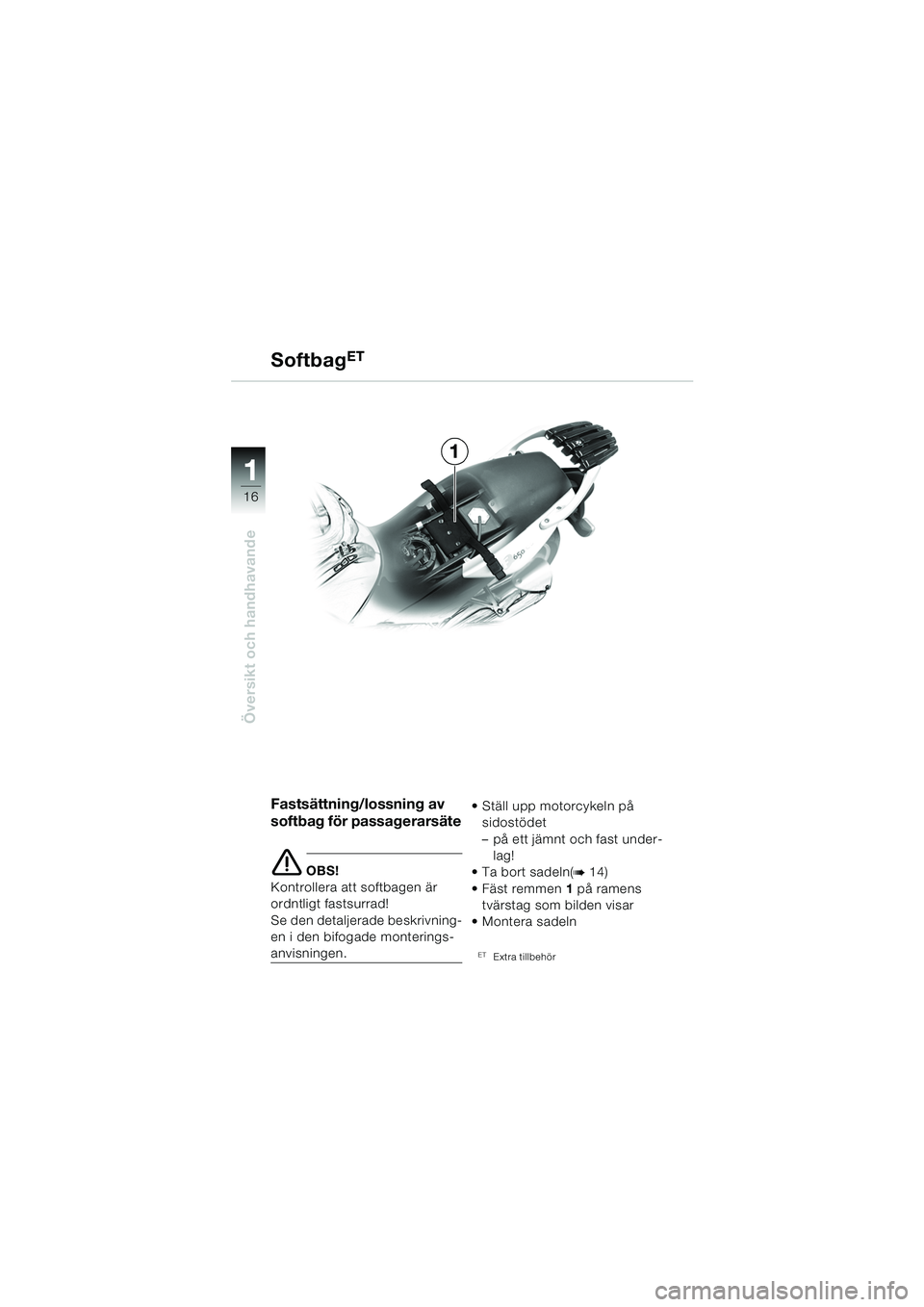

Översikt och handhavande
1
Softbag
ET
Fastsättning/lossning av
softbag för passagerarsäte
e OBS!
Kontrollera att softbagen är
ordntligt fastsurrad!
Se den detaljerade beskrivning-
en i den bifogade monterings-
anvisningen. Ställ upp motorcykeln på
sidostödet
– på ett jämnt och fast under-
lag!
Ta bort sadeln(
b14)
Fäst remmen 1 på ramens
tvärstag som bilden visar
Montera sadeln
ET Extra tillbehör
10K14bks2.book Seite 16 Montag, 15. September 2003 1:13 13
Page 19 of 92
111
17
Översikt och handhavande

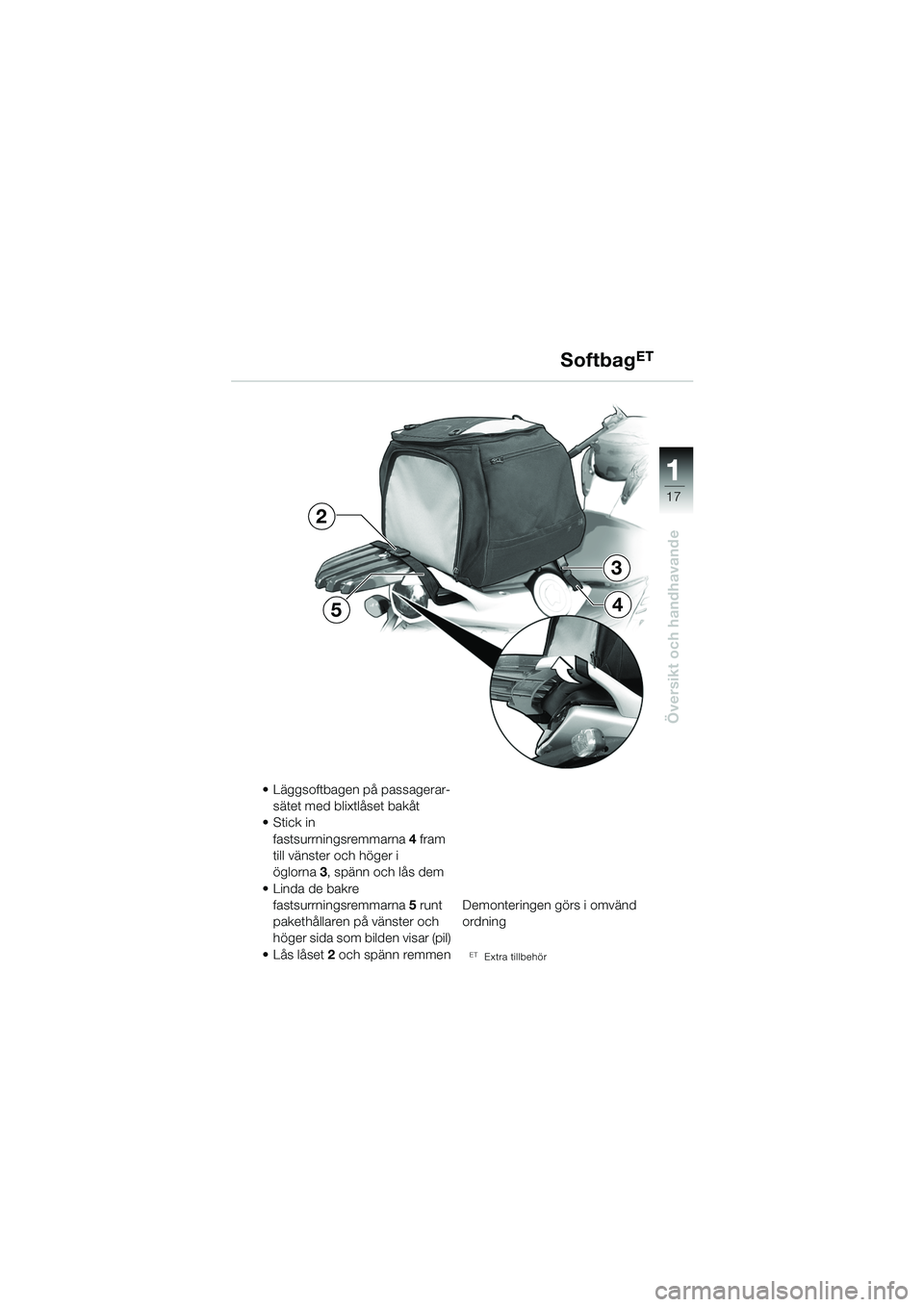

SoftbagET
• Läggsoftbagen på passagerar-sätet med blixtlåset bakåt
Stick in
fastsurrningsremmarna 4 fram
till vänster och höger i
öglorna 3, spänn och lås dem
Linda de bakre fastsurrningsremmarna 5 runt
pakethållaren på vänster och
höger sida som bilden visar (pil)
Lås låset 2 och spänn remmen Demonteringen görs i omvänd
ordning
ET Extra tillbehör
2
54
3
10K1401s2.fm Seite 17 Montag, 29. September 2003 4:36 16
Page 20 of 92
11
18

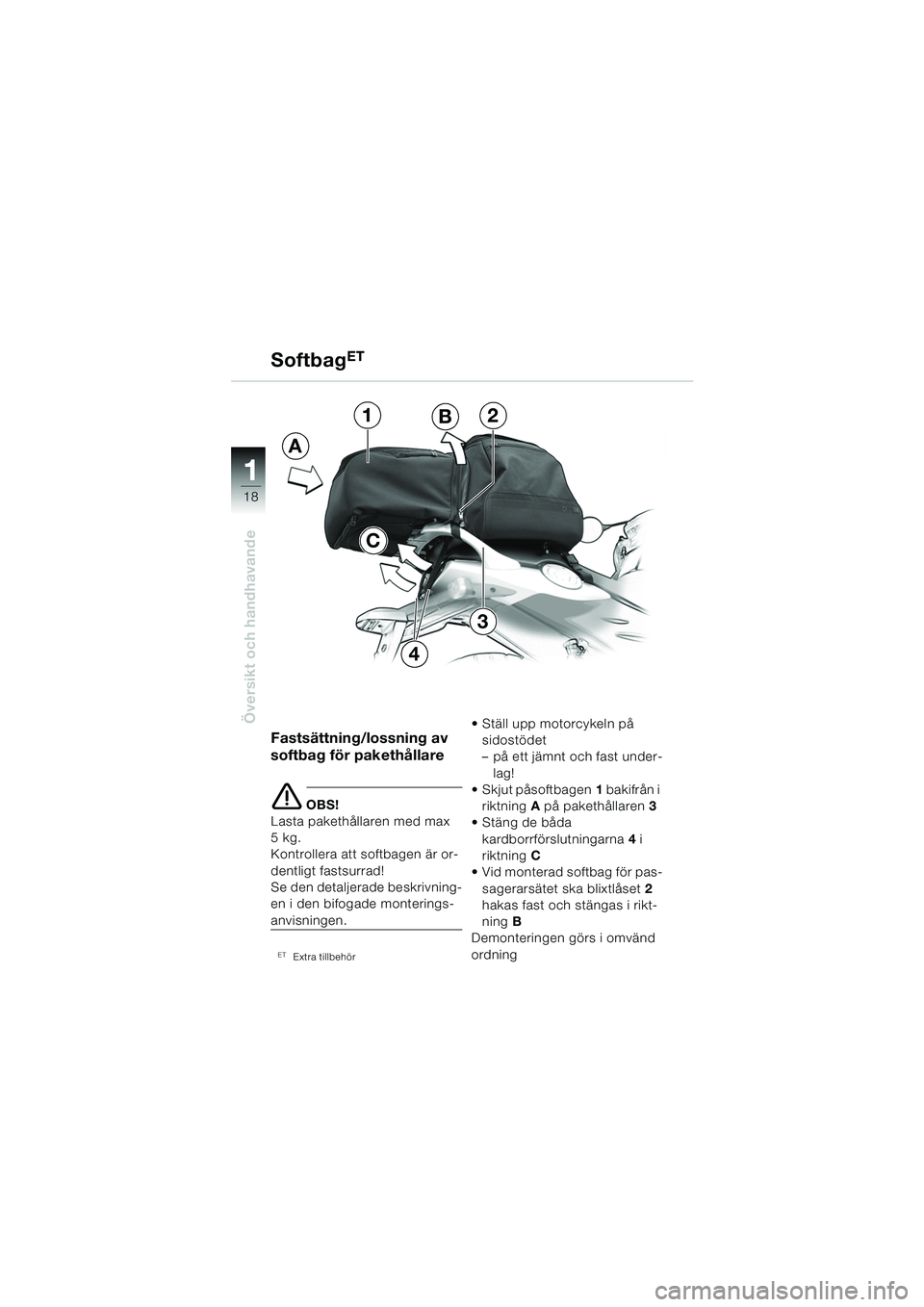

Översikt och handhavande
Fastsättning/lossning av
softbag för pakethållare
e OBS!
Lasta pakethållaren med max
5kg.
Kontrollera att softbagen är or-
dentligt fastsurrad!
Se den detaljerade beskrivning-
en i den bifogade monterings-
anvisningen.
ET Extra tillbehör
Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under-
lag!
Skjut påsoftbagen 1 bakifrån i
riktning A på pakethållaren 3
Stäng de båda
kardborrförslutningarna 4 i
riktning C
Vid monterad softbag för pas-
sagerarsätet ska blixtlåset 2
hakas fast och stängas i rikt-
ning B
Demonteringen görs i omvänd
ordning
SoftbagET
12
3
4
A
B
C
10K14bks2.book Seite 18 Montag, 15. September 2003 1:13 13
