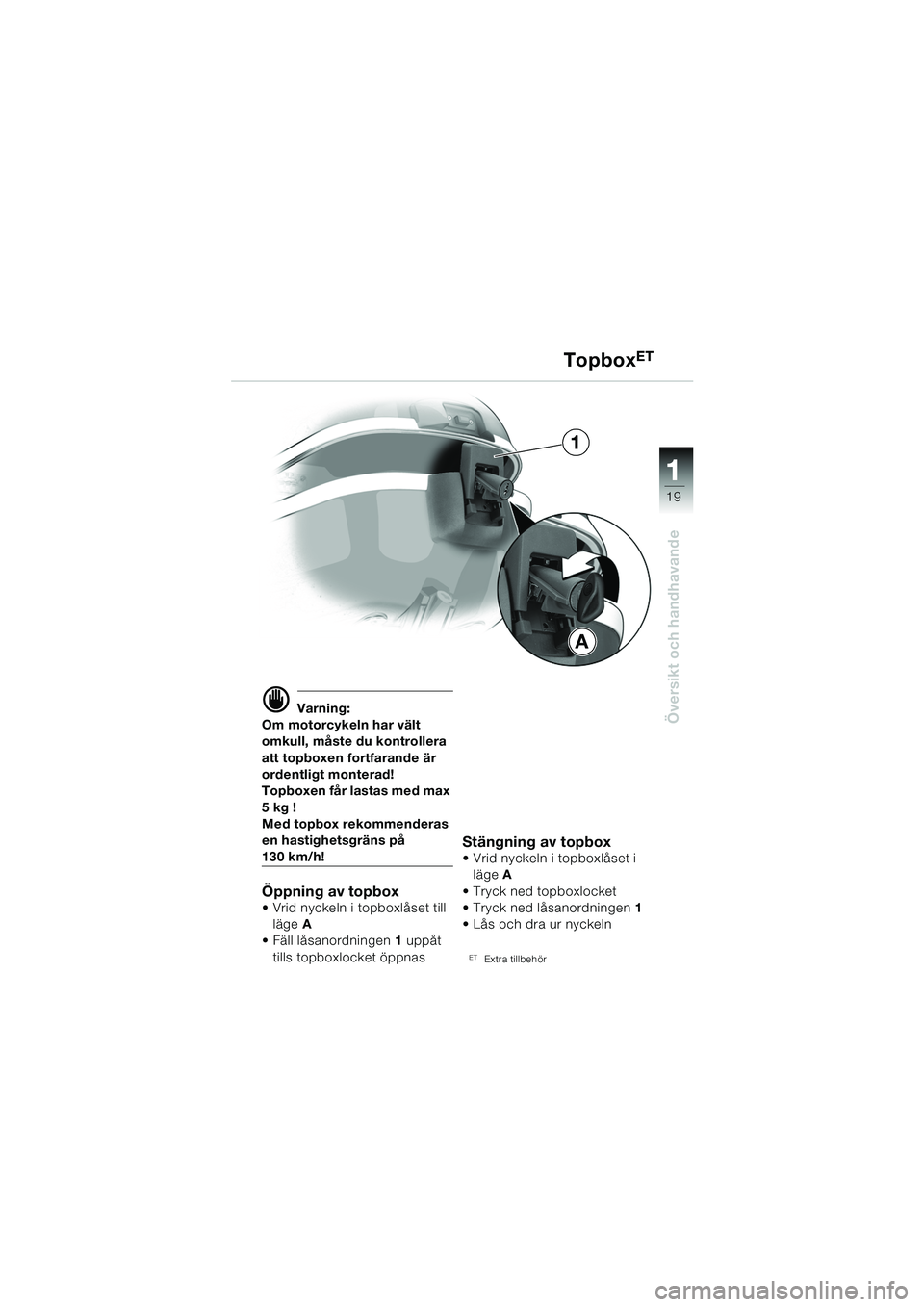

Page 21 of 92
111
19
Översikt och handhavande
A
1
Topbox
ET
d Varning:
Om motorcykeln har vält
omkull, måste du kontrollera
att topboxen fortfarande är
ordentligt monterad!
Topboxen får lastas med max
5kg !
Med topbox rekommenderas
en hastighetsgräns på
130 km/h!
Öppning av topbox Vrid nyckeln i topboxlåset till läge A
Fäll låsanordningen 1 uppåt
tills topboxlocket öppnas
Stängning av topbox Vrid nyckeln i topboxlåset i läge A
Tryck ned topboxlocket
Tryck ned låsanordningen 1
Lås och dra ur nyckeln
ET Extra tillbehör
10K14bks2.book Seite 19 Montag, 15. September 2003 1:13 13

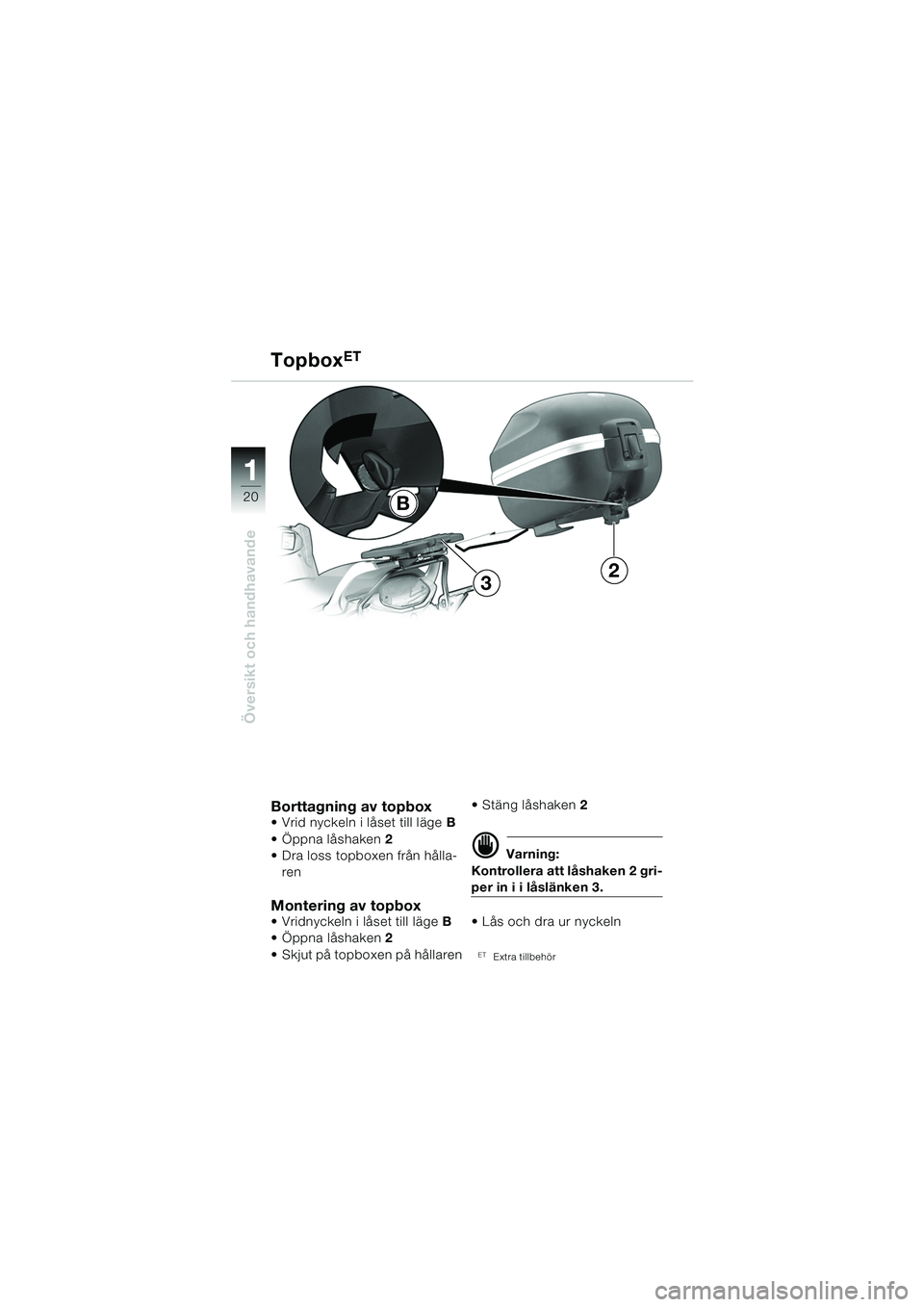

Page 22 of 92
11
20
Översikt och handhavande
TopboxET
Borttagning av topbox Vrid nyckeln i låset till lägeB
Öppna låshaken 2
Dra loss topboxen från hålla- ren
Montering av topbox Vridnyckeln i låset till läge B
Öppna låshaken 2
Skjut på topboxen på hållaren Stäng låshaken
2
d Varning:
Kontrollera att låshaken 2 gri-
per in i i låslänken 3.
Lås och dra ur nyckeln
ET Extra tillbehör
2
B
3
10K14bks2.book Seite 20 Montag, 15. September 2003 1:13 13

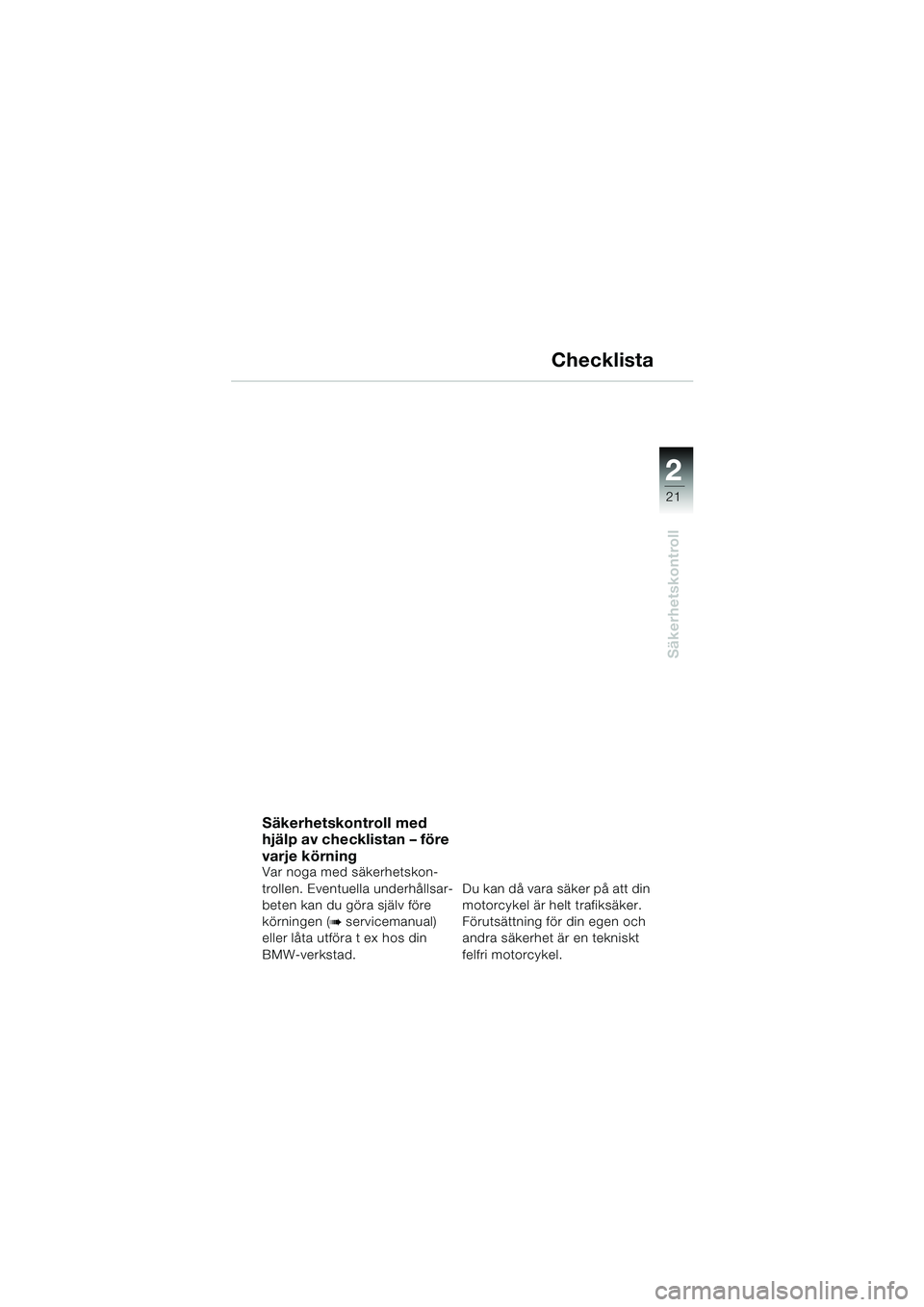

Page 23 of 92
1
21
Säkerhetskontroll
2
Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten kan du göra själv före
körningen (
b servicemanual)
eller låta utföra t ex hos din
BMW-verkstad. Du kan då vara säker på att din
motorcykel är helt trafiksäker.
Förutsättning för din egen och
andra säkerhet är en tekniskt
felfri motorcykel.
10K14bks2.book Seite 21 Montag, 15. September 2003 1:13 13

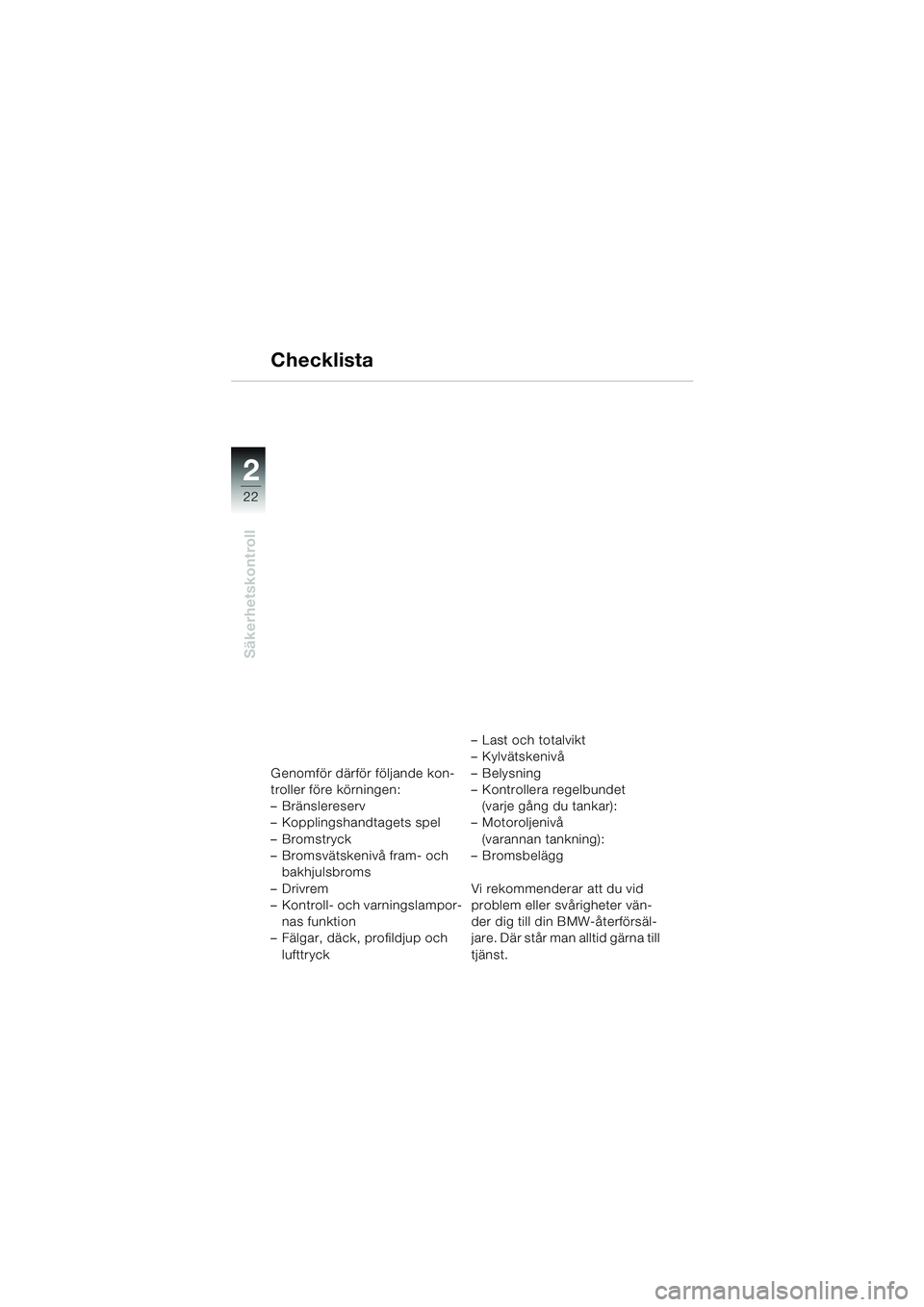

Page 24 of 92
22
Säkerhetskontroll
2
Checklista
Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Kopplingshandtagets spel
–Bromstryck
– Bromsvätskenivå fram- och bakhjulsbroms
–Drivrem
– Kontroll- och varningslampor- nas funktion
– Fälgar, däck, profildjup och
lufttryck – Last och totalvikt
– Kylvätskenivå
–Belysning
– Kontrollera regelbundet
(varje gång du tankar):
– Motoroljenivå
(varannan tankning):
– Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-återförsäl-
jare. Där står man alltid gärna till
tjänst.
10K14bks2.book Seite 22 Montag, 15. September 2003 1:13 13

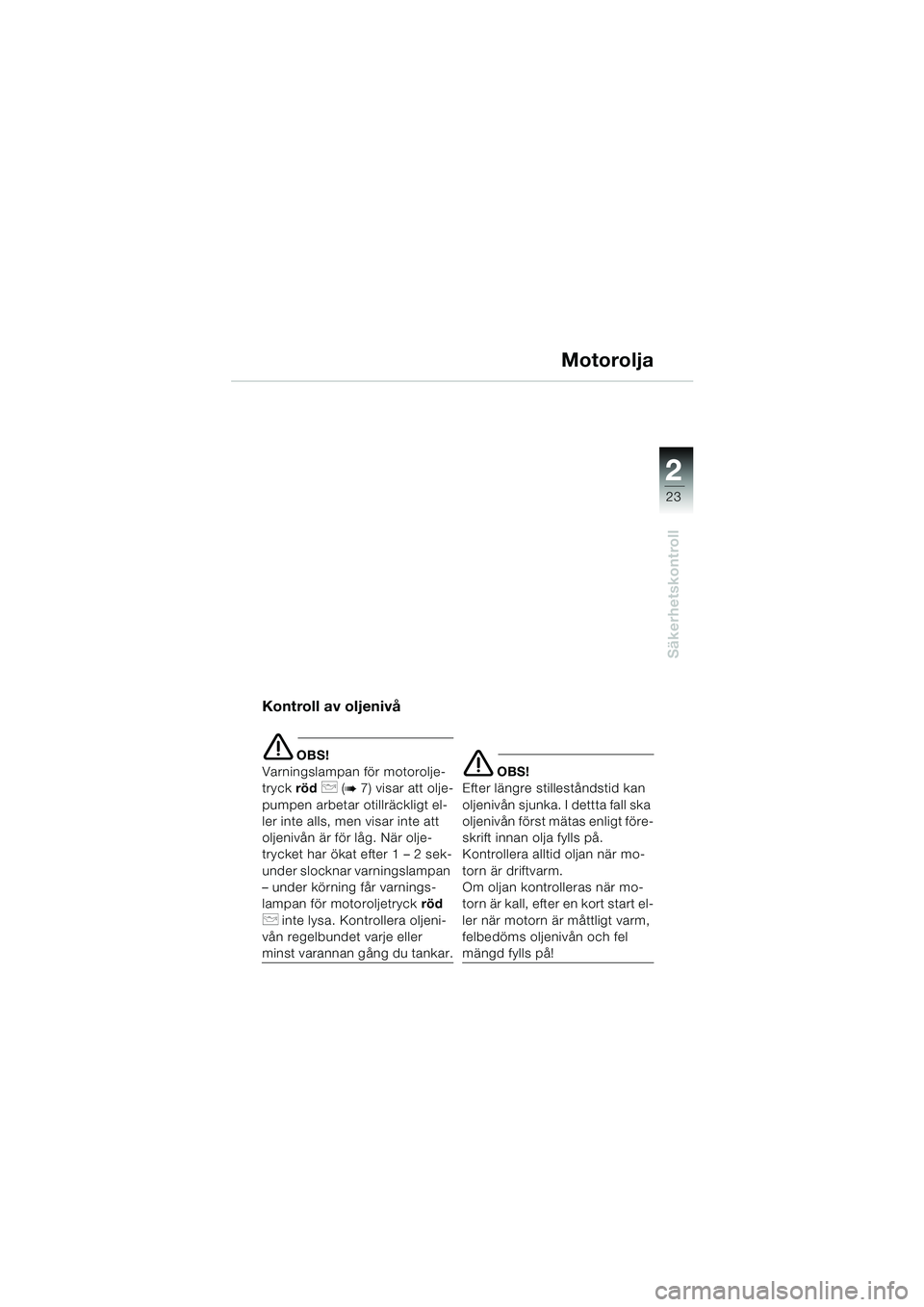

Page 25 of 92
1
23
Säkerhetskontroll
2
Motorolja
Kontroll av oljenivå
e OBS!
Varningslampan för motorolje-
tryck röd
p (b7) visar att olje-
pumpen arbetar otillräckligt el-
ler inte alls, men visar inte att
oljenivån är för låg. När olje-
trycket har ökat efter 1 – 2 sek-
under slocknar varningslampan
– under körning får varnings-
lampan för motoroljetryck röd
pinte lysa. Kontrollera oljeni-
vån regelbundet varje eller
minst varannan gång du tankar.
e OBS!
Efter längre stilleståndstid kan
oljenivån sjunka. I dettta fall ska
oljenivån först mätas enligt före-
skrift innan olja fylls på.
Kontrollera alltid oljan när mo-
torn är driftvarm.
Om oljan kontrolleras när mo-
torn är kall, efter en kort start el-
ler när motorn är måttligt varm,
felbedöms oljenivån och fel
mängd fylls på!
10K14bks2.book Seite 23 Montag, 15. September 2003 1:13 13

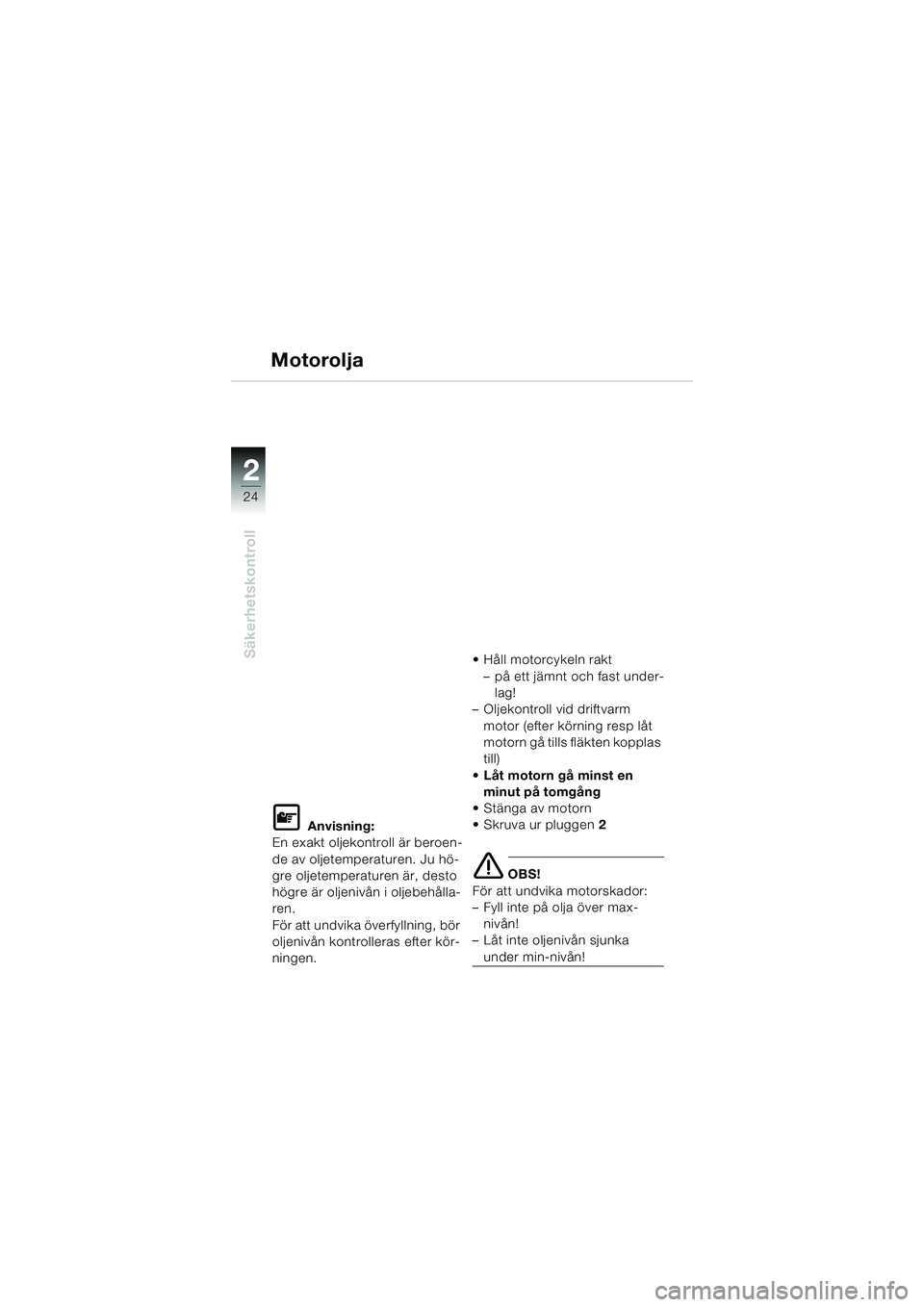

Page 26 of 92
24
Säkerhetskontroll
2
Motorolja
L Anvisning:
En exakt oljekontroll är beroen-
de av oljetemperaturen. Ju hö-
gre oljetemperaturen är, desto
högre är oljenivån i oljebehålla-
ren.
För att undvika överfyllning, bör
oljenivån kontrolleras efter kör-
ningen. Håll motorcykeln rakt
– på ett jämnt och fast under- lag!
– Oljekontroll vid driftvarm
motor (efter körning resp låt
motorn gå tills fläkten kopplas
till)
Låt motorn gå minst en minut på tomgång
Stänga av motorn
Skruva ur pluggen 2
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max- nivån!
– Låt inte oljenivån sjunka
under min-nivån!
10K14bks2.book Seite 24 Montag, 15. September 2003 1:13 13

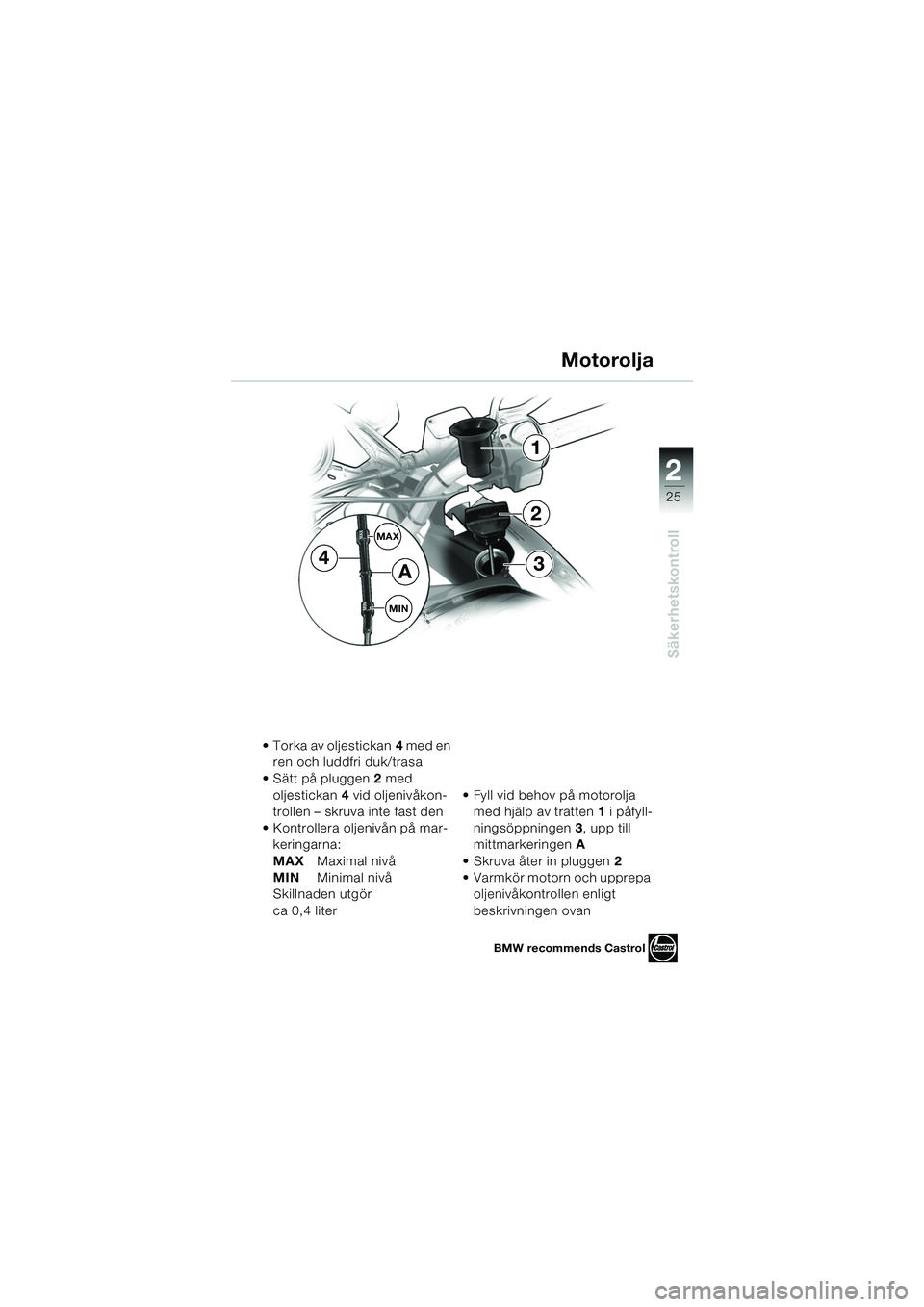

Page 27 of 92
1
25
Säkerhetskontroll
2
MAX
MIN
1
34
2
A
Torka av oljestickan4 med en
ren och luddfri duk/trasa
Sätt på pluggen 2 med
oljestickan 4 vid oljenivåkon-
trollen – skruva inte fast den
Kontrollera oljenivån på mar- keringarna:
MAX Maximal nivå
MIN Minimal nivå
Skillnaden utgör
ca 0,4 liter Fyll vid behov på motorolja
med hjälp av tratten 1 i påfyll-
ningsöppningen 3, upp till
mittmarkeringen A
Skruva åter in pluggen 2
Varmkör motorn och upprepa oljenivåkontrollen enligt
beskrivningen ovan
Motorolja
BMW recommends Castrol
10K14bks2.book Seite 25 Montag, 15. September 2003 1:13 13

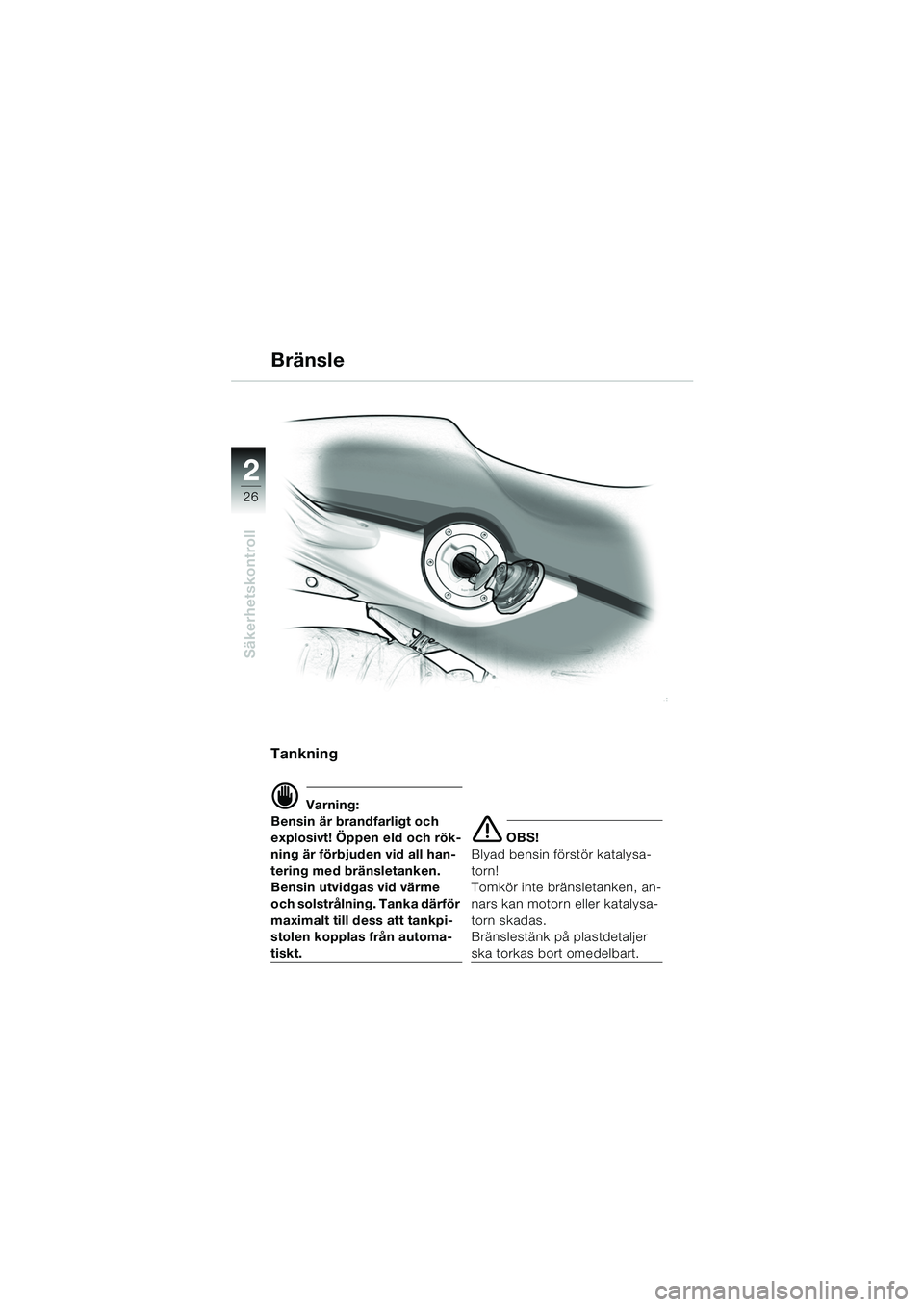

Page 28 of 92
26
Säkerhetskontroll
2
Tankning
d Varning:
Bensin är brandfarligt och
explosivt! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
maximalt till dess att tankpi-
stolen kopplas från automa-
tiskt.
e OBS!
Blyad bensin förstör katalysa-
torn!
Tomkör inte bränsletanken, an-
nars kan motorn eller katalysa-
torn skadas.
Bränslestänk på plastdetaljer
ska torkas bort omedelbart.
Bränsle
10K14bks2.book Seite 26 Montag, 15. September 2003 1:13 13

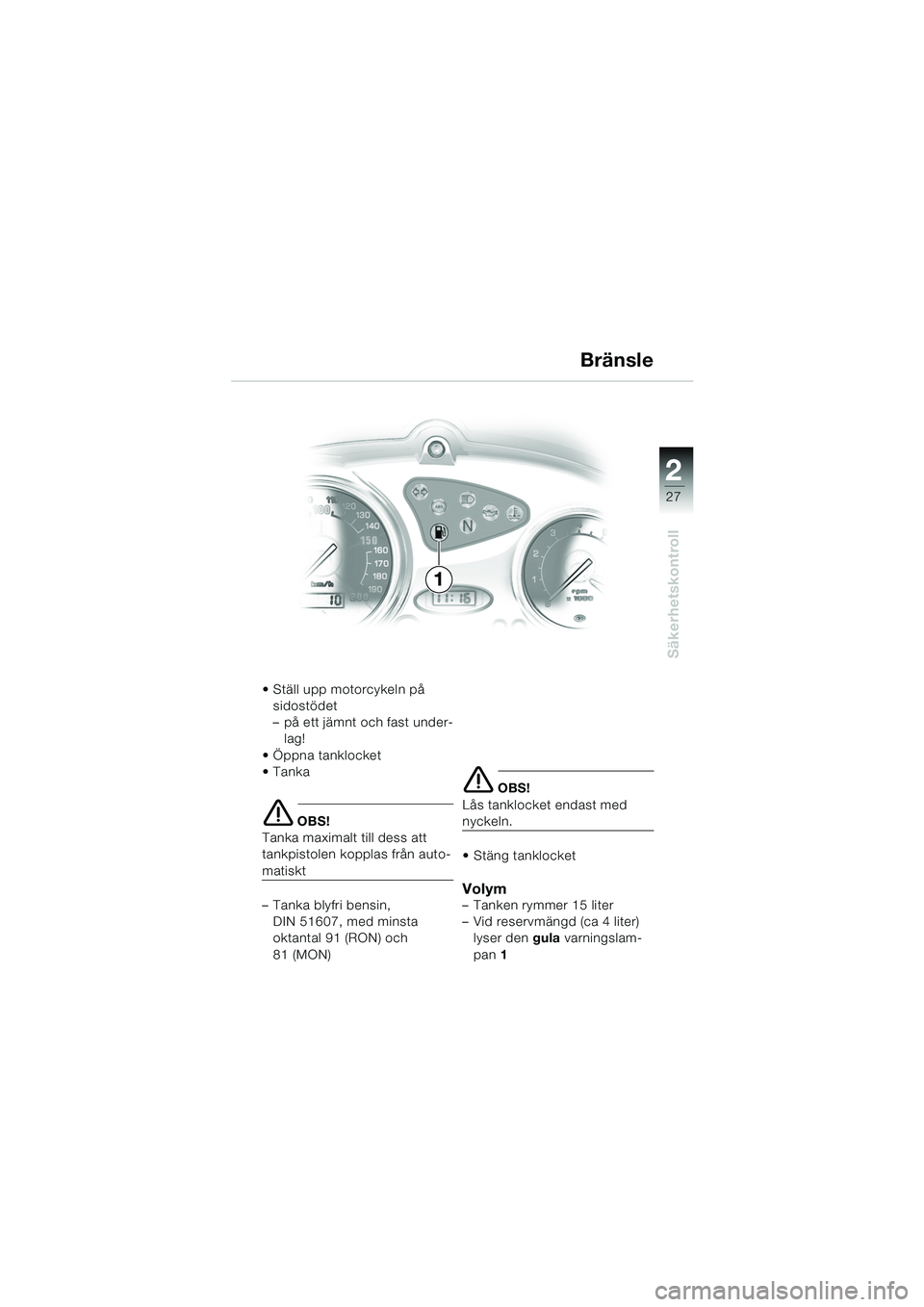

Page 29 of 92
1
27
Säkerhetskontroll
2
Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under-lag!
Öppna tanklocket
Tanka
e OBS!
Tanka maximalt till dess att
tankpistolen kopplas från auto-
matiskt
– Tanka blyfri bensin, DIN 51607, med minsta
oktantal 91 (RON) och
81 (MON)
e OBS!
Lås tanklocket endast med
nyckeln.
Stäng tanklocket
Volym– Tanken rymmer 15 liter
– Vid reservmängd (ca 4 liter) lyser den gula varningslam-
pan 1
Bränsle
1
10K14bks2.book Seite 27 Montag, 15. September 2003 1:13 13

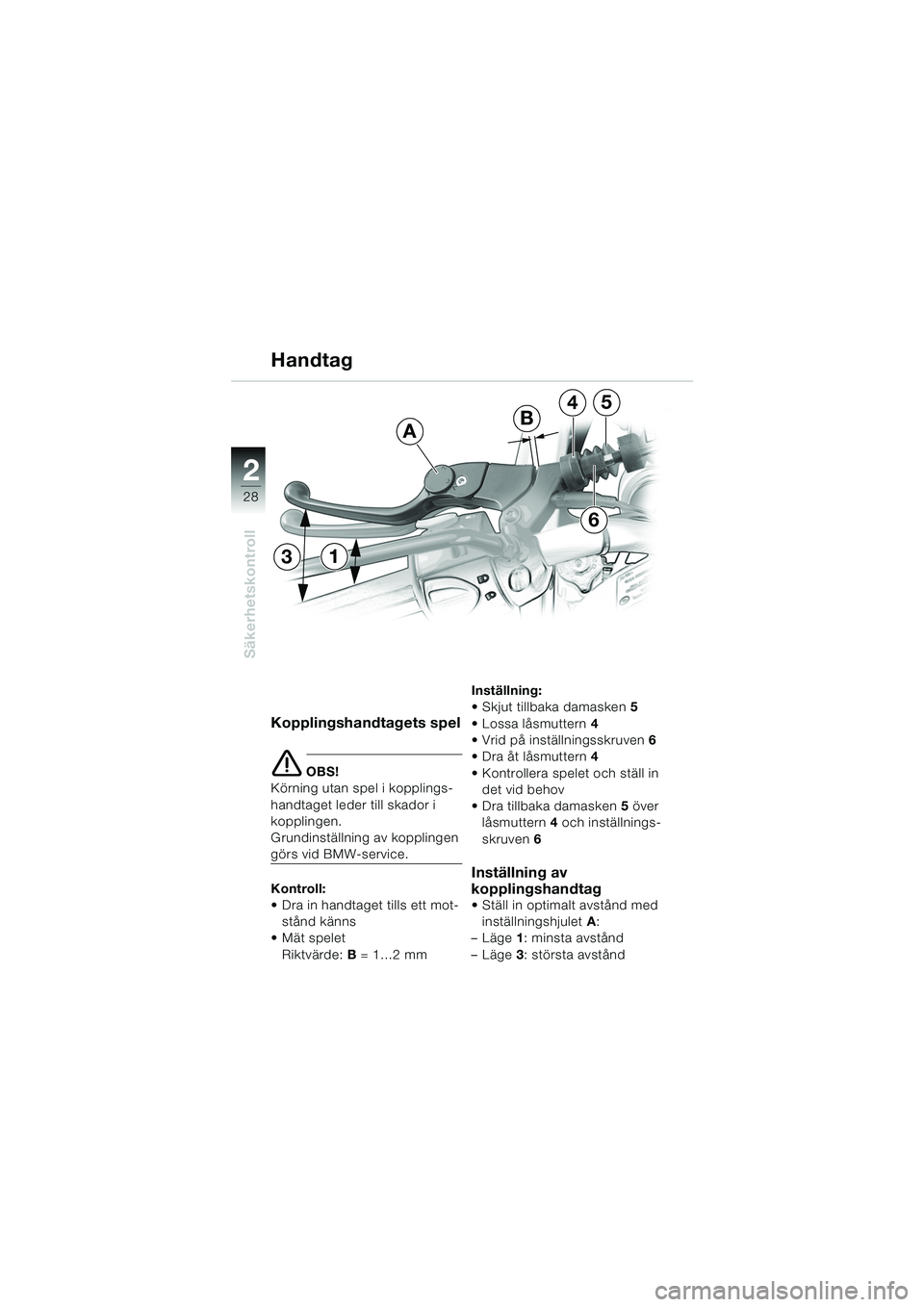

Page 30 of 92
28
Säkerhetskontroll
2
Kopplingshandtagets spel
e OBS!
Körning utan spel i kopplings-
handtaget leder till skador i
kopplingen.
Grundinställning av kopplingen
görs vid BMW-service.
Kontroll:
Dra in handtaget tills ett mot-
stånd känns
Mät spelet
Riktvärde: B = 1…2 mm Inställning:
Skjut tillbaka damasken
5
Lossa låsmuttern 4
Vrid på inställningsskruven 6
Dra åt låsmuttern 4
Kontrollera spelet och ställ in det vid behov
Dra tillbaka damasken 5 över
låsmuttern 4 och inställnings-
skruven 6
Inställning av
kopplingshandtag
Ställ in optimalt avstånd med inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
Handtag
6
4
B
5
A
31
