BMW MOTORRAD G 650 XCHALLENGE 2007 Handleiding (in Dutch)

Hulpstandaard aanbrengen
( 81)
Bouten1verwijderen en af-
dekking2iets naar beneden
trekken.Bout3van de snelheidssensor
uitbouwen en snelheidssensor
uit de houder verwijderen.
Steekasmoer4verwijderen.
Borgmoeren5links en rechts
door linksom draaien losmaken.Stelbouten6links en rechts
door rechtsom draaien zover
losmaken, dat de stelplaat7
verwijderd kan worden.
Steekas8verwijderen.
Achterwiel zo ver mogelijk naar
voren rollen en ketting9van
het kettingwiel nemen.
Achterwiel naar achteren uit de
achterbrug rollen.
Het kettingwiel en de
afstandsbussen links en
rechts steken los in het wiel. Bij
de demontage erop letten, deze
879zOnderhoud

onderdelen niet te beschadigen
of te verliezen.Achterwiel inbouwenAchterwiel in de achterbrug rol-
len, hierbij de remschijf tussen
de remblokken geleiden.
Achterwiel zo ver mogelijk naar
voren rollen en ketting9op het
kettingwiel leggen.Stelplaatje links10in de ach-
tervork aanbrengen, steekas8
in de remklauw en het achter-
wiel aanbrengen.
Erop letten dat de steekas in
de uitsparing van de stelplaat
past.Stelplaat rechts7aanbrengen.
Steekasmoer4aanbrengen,
maar nog niet vastzetten.
880zOnderhoud

Snelheidssensor in de houder
aanbrengen en bout3van de
snelheidssensor aanbrengen.
Afdekking2aanbrengen.
2 bouten1aanbrengen.Kettingspanning afstellen
( 74)
Hulpstandaard verwijderen
BMW Motorrad
HulpstandaardHulpstandaard
aanbrengenDe motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
De hulpstandaard met nummer
(001631) en H-adapter met
nummer (001639) gebruiken.De hulpstandaard tussen de zij-
standaard en het achterwiel
met de opzethefboom naar
links onder de motorfiets ge-
leiden.
881zOnderhoud

Pennen1aan de linkerzijde
voor de helft in houder2aan-
brengen.
Pennen3aan de rechterzijde
tot de aanslag in houder4aan-
brengen.Splitpen5in de boring aan-
brengen.
De motorfiets rechtop zetten
zodat de hulpstandaard volledig
op de bodem ligt.
De opzethefboom naar de
grond drukken.Om veilig te staan kan de
hoogte van de hulpstandaard
met de schaarkrik6 worden
aangepast.
BMW Motorrad
VoorwielsteunVoorwielstandaard
aanbrengen
De BMW Motorrad voor-
wielsteun is er niet voor
bedoeld om een motorfiets zon-
der midden- of eventuele andere
hulpstandaard rechtop te houden.
Een motorfiets die alleen op de
882zOnderhoud

voorwielsteun en op het achter-
wiel rust kan omvallen.
De motorfiets vóór het optillen
met de BMW Motorrad voorwiel-
steun op de middenstandaard of
een hulpstandaard zetten.
De motorfiets op een hulpstan-
daard zetten, BMW Motorrad
adviseert de BMW Motorrad
hulpstandaard.
Hulpstandaard aanbrengen
( 81)
De voorwielstandaard met
nummer (363970) gebruiken.Afstelbouten1van de voor-
wielstandaard losmaken.
De beide pennen2zo ver naar
buiten schuiven tot de voorvork
er tussen past.
De gewenste hoogte van de
voorwielstandaard met behulp
van de fixeerpennen3instellen.
Voorwielstandaard in het mid-
den van het voorwiel plaatsen
en naar de vooras schuiven.De beide pennen2zo ver naar
buiten schuiven tot de voorvork
er stevig op rust.
Afstelbouten1vastdraaien.
883zOnderhoud

Als de motorfiets aan de
voorzijde te ver wordt op-
getild, komt de hulpstandaard los
van de grond en kan de motor-
fiets opzij vallen.
Erop letten dat de hulpstan-
daard bij het optillen op de grond
blijft. Zo nodig de hoogte van het
voorwiel of van de hulpstandaard
aanpassen.
De voorwielstandaard gelijkma-
tig naar beneden drukken om
de motorfiets op te tillen.
ZekeringenZekering uitbouwen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.
Defecte zekeringen vervangen
door nieuwe zekeringen.
Contact uitschakelen.
Buddyseat verwijderen. ( 41)
Vergrendelingshefboom1in-
drukken en zekeringendeksel
verwijderen.
De defecte zekering overeen-
komstig het zekeringenover-zicht omhoog uit de zekering-
houder trekken.
Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.
ZekeringenoverzichtAABS (SU) (10 A)
BMotorregeleenheid (15 A)
CDimlicht (7,5 A)
DRemlicht, claxon, instrumen-
tenpaneel, diagnosestekker
(7,5 A)
884zOnderhoud

EParkeerlicht, kenteken-
plaatverlichting, lichtsignaal,
grootlicht (7,5 A)
FStartmotor-relais, knipper-
lichten, diagnosestekker
(15 A)
GVervangingszekering (15 A
resp. 10 A bij SU)
HReservezekering (7,5 A)
IReservezekering (15 A)Zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zekeringendeksel sluiten
Vergrendeling vergrendelt
hoorbaar.
Buddyseat aanbrengen ( 42)ABS-zekering verwijderen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.Defecte zekeringen vervangen
door nieuwe zekeringen.
Contact uitschakelen.
Zijkuipdeel rechts uitbouwen
( 98)
De defecte zekering overeen-
komstig het zekeringenover-
zicht omhoog uit de zekering-
houder trekken.
Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.
Zekeringenoverzicht
ABS
SU
1ABS (30 A)
2Reservezekering (30 A)
3Reservezekering (20 A)
4ABS (20 A)ABS-zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zijkuipdeel, rechts, inbouwen
( 99)
885zOnderhoud

LampenAanwijzingen
Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat de machine
door andere verkeersdeelnemers
sneller over het hoofd wordt ge-
zien.
Defecte gloeilampen zo snel mo-
gelijk vervangen; bij voorkeur al-
tijd een set geschikte reserve-
lampen meenemen.
Gloeilampen staan onder
druk, beschadigingen kun-
nen tot verwondingen leiden.
Bij het verwisselen van lampen
bescherming voor ogen en han-
den dragen.
In het hoofdstuk "Techni-
sche gegevens" vindt u een
overzicht van de op uw motor-
fiets aanwezige lampen.Het glas van de nieuwe
gloeilamp niet met de blote
vingers aanraken. Voor het aan-
brengen een schone droge doek
gebruiken. Vuilafzettingen, voor-
al olie en vetten, beïnvloeden de
warmte-afvoer. Oververhitting
en een kortere levensduur van
de gloeilampen zijn hiervan het
gevolg.
Koplamphuis uitbouwen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.Twee bouten1verwijderen.
Koplamphuis naar voren en
omhoog verwijderen.
Gloeilamp groot- en
dimlicht vervangenContact uitschakelen.
Koplamphuis uitbouwen ( 86)
886zOnderhoud

Stekker1losmaken.
Rubberdop2verwijderen.Veerbeugel3losmaken uit de
vergrendelingen en omhoog-
klappen.
Gloeilamp4verwijderen.
Defecte gloeilamp vervangen.Soort verlichting voor
dim- en grootlicht
H4 / 12 V / 55...60 W
Gloeilamp4aanbrengen.
887zOnderhoud

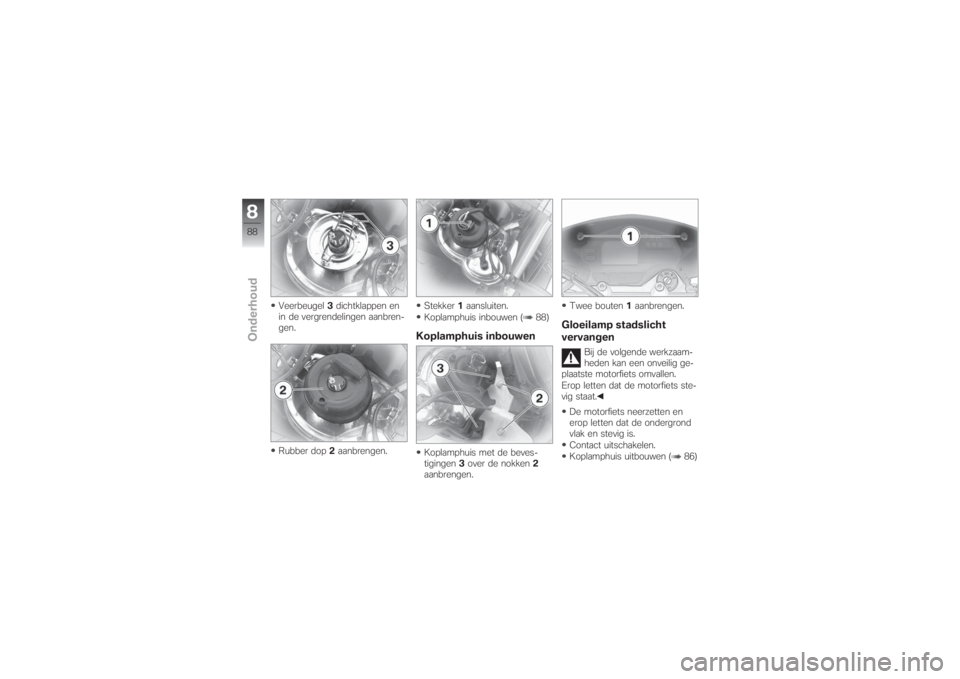

Veerbeugel3dichtklappen en
in de vergrendelingen aanbren-
gen.
Rubber dop2aanbrengen.Stekker1aansluiten.
Koplamphuis inbouwen ( 88)
Koplamphuis inbouwenKoplamphuis met de beves-
tigingen3over de nokken2
aanbrengen.Twee bouten1aanbrengen.
Gloeilamp stadslicht
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Contact uitschakelen.
Koplamphuis uitbouwen ( 86)
888zOnderhoud
