BMW MOTORRAD K 1200 GT 2007 Manual do condutor (in Portuguese)

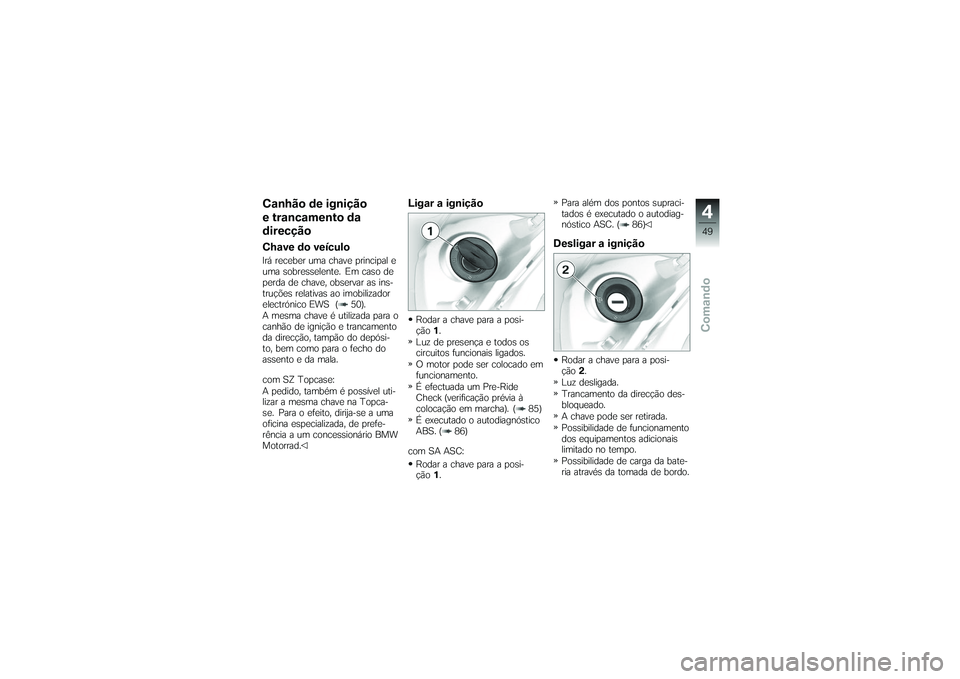

Canhão de ignição
e trancamento da
direcçãoChave do veículoIrá receber uma chave principal e
uma sobresselente. Em caso de
perda de chave, observar as ins-
truções relativas ao imobilizador
electrónico EWS ( 50).
A mesma chave é utilizada para o
canhão de ignição e trancamento
da direcção, tampão do depósi-
to, bem como para o fecho do
assento e da mala.
com SZ Topcase:
A pedido, também é possível uti-
lizar a mesma chave na Topca-
se. Para o efeito, dirija-se a uma
oficina especializada, de prefe-
rência a um concessionário BMW
Motorrad.
Ligar a igniçãoRodar a chave para a posi-
ção1.
Luz de presença e todos os
circuitos funcionais ligados.
O motor pode ser colocado em
funcionamento.
É efectuada um Pre-Ride
Check (verificação prévia à
colocação em marcha). ( 85)
É executado o autodiagnóstico
ABS. ( 86)
com SA ASC: Rodar a chave para a posi-
ção 1. Para além dos pontos supraci-
tados é executado o autodiag-
nóstico ASC. ( 86)
Desligar a igniçãoRodar a chave para a posi-
ção
2.
Luz desligada.
Trancamento da direcção des-
bloqueado.
A chave pode ser retirada.
Possibilidade de funcionamento
dos equipamentos adicionais
limitado no tempo.
Possibilidade de carga da bate-
ria através da tomada de bordo.
449zComando

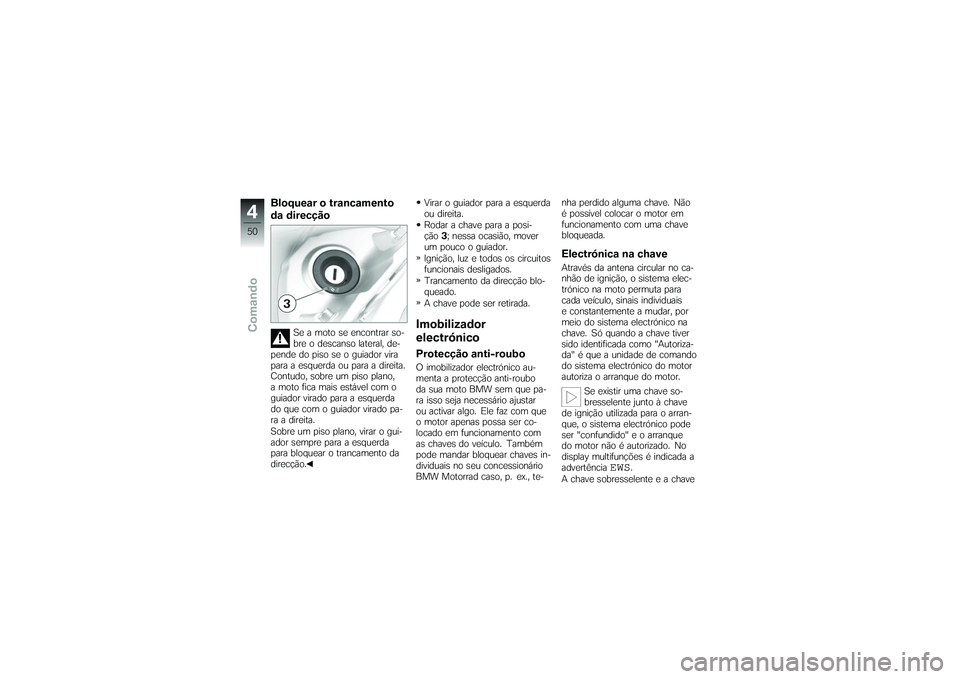

Bloquear o trancamento
da direcção
Se a moto se encontrar so-
bre o descanso lateral, de-
pende do piso se o guiador vira
para a esquerda ou para a direita.
Contudo, sobre um piso plano,
a moto fica mais estável com o
guiador virado para a esquerda
do que com o guiador virado pa-
ra a direita.
Sobre um piso plano, virar o gui-
ador sempre para a esquerda
para bloquear o trancamento da
direcção. Virar o guiador para a esquerda
ou direita.
Rodar a chave para a posi-
ção
3; nessa ocasião, mover
um pouco o guiador.
Ignição, luz e todos os circuitos
funcionais desligados.
Trancamento da direcção blo-
queado.
A chave pode ser retirada.
Imobilizador
electrónicoProtecção anti-rouboO imobilizador electrónico au-
menta a protecção anti-roubo
da sua moto BMW sem que pa-
ra isso seja necessário ajustar
ou activar algo. Ele faz com que
o motor apenas possa ser co-
locado em funcionamento com
as chaves do veículo. Também
pode mandar bloquear chaves in-
dividuais no seu concessionário
BMW Motorrad caso, p. ex., te- nha perdido alguma chave. Não
é possível colocar o motor em
funcionamento com uma chave
bloqueada.
Electrónica na chaveAtravés da antena circular no ca-
nhão de ignição, o sistema elec-
trónico na moto permuta para
cada veículo, sinais individuais
e constantemente a mudar, por
meio do sistema electrónico na
chave. Só quando a chave tiver
sido identificada como "Autoriza-
da" é que a unidade de comando
do sistema electrónico do motor
autoriza o arranque do motor.
Se existir uma chave so-
bresselente junto à chave
de ignição utilizada para o arran-
que, o sistema electrónico pode
ser "confundido" e o arranque
do motor não é autorizado. No
display multifunções é indicada a
advertência
EWS
.
A chave sobresselente e a chave
450zComando

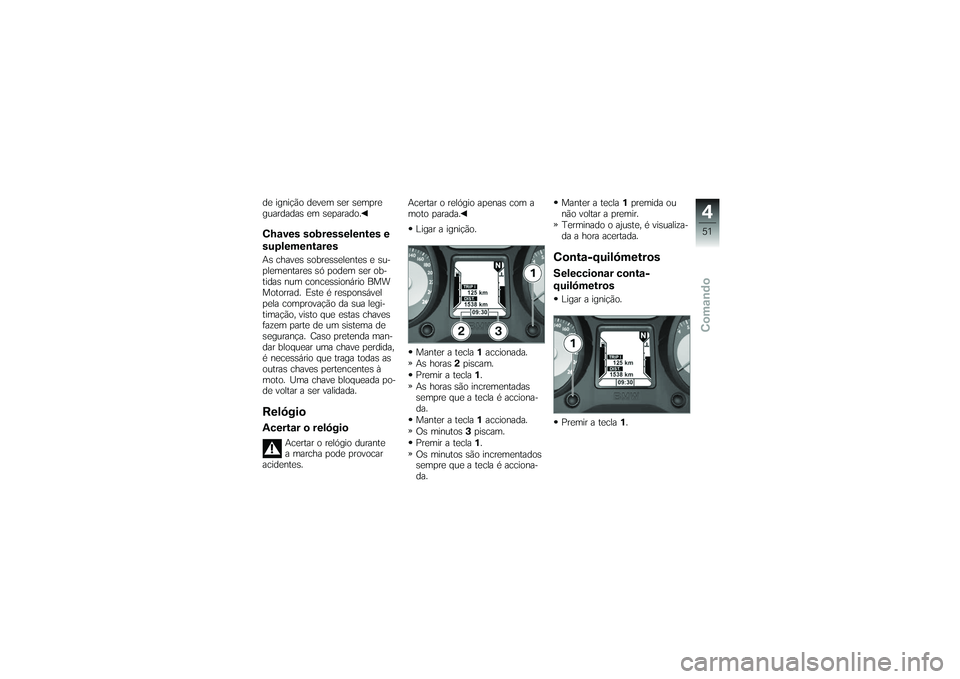

de ignição devem ser sempre
guardadas em separado.Chaves sobresselentes e
suplementaresAs chaves sobresselentes e su-
plementares só podem ser ob-
tidas num concessionário BMW
Motorrad. Este é responsável
pela comprovação da sua legi-
timação, visto que estas chaves
fazem parte de um sistema de
segurança. Caso pretenda man-
dar bloquear uma chave perdida,
é necessário que traga todas as
outras chaves pertencentes à
moto. Uma chave bloqueada po-
de voltar a ser validada.RelógioAcertar o relógio
Acertar o relógio durante
a marcha pode provocar
acidentes. Acertar o relógio apenas com a
moto parada.
Ligar a ignição.
Manter a tecla 1accionada.
As horas 2piscam.
Premir a tecla 1.
As horas são incrementadas
sempre que a tecla é acciona-
da.
Manter a tecla 1accionada.
Os minutos 3piscam.
Premir a tecla 1.
Os minutos são incrementados
sempre que a tecla é acciona-
da. Manter a tecla
1premida ou
não voltar a premir.
Terminado o ajuste, é visualiza-
da a hora acertada.
Conta-quilómetrosSeleccionar conta-
quilómetrosLigar a ignição.
Premir a tecla 1.
451zComando

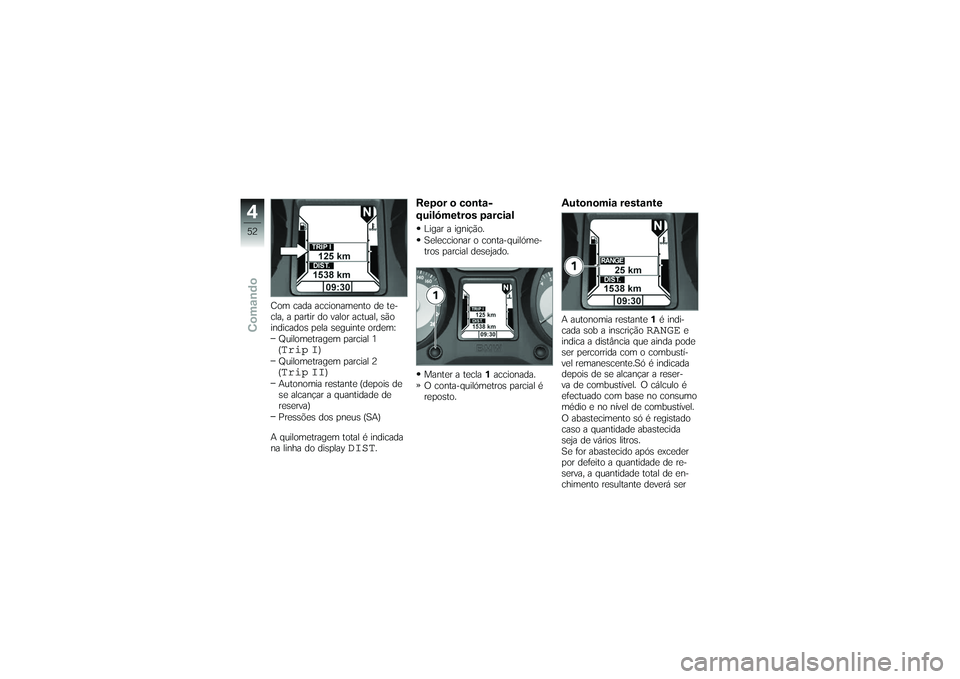

Com cada accionamento de te-
cla, a partir do valor actual, são
indicados pela seguinte ordem:Quilometragem parcial 1
(Trip I
)
Quilometragem parcial 2
(
Trip II
)
Autonomia restante (depois de
se alcançar a quantidade de
reserva)
Pressões dos pneus (SA)
A quilometragem total é indicada
na linha do display
DIST
.
Repor o conta-
quilómetros parcialLigar a ignição.
Seleccionar o conta-quilóme-
tros parcial desejado.
Manter a tecla 1accionada.
O conta-quilómetros parcial é
reposto.
Autonomia restanteA autonomia restante 1é indi-
cada sob a inscrição
RANGE
e
indica a distância que ainda pode
ser percorrida com o combustí-
vel remanescente.Só é indicada
depois de se alcançar a reser-
va de combustível. O cálculo é
efectuado com base no consumo
médio e no nível de combustível.
O abastecimento só é registado
caso a quantidade abastecida
seja de vários litros.
Se for abastecido após exceder
por defeito a quantidade de re-
serva, a quantidade total de en-
chimento resultante deverá ser
452zComando

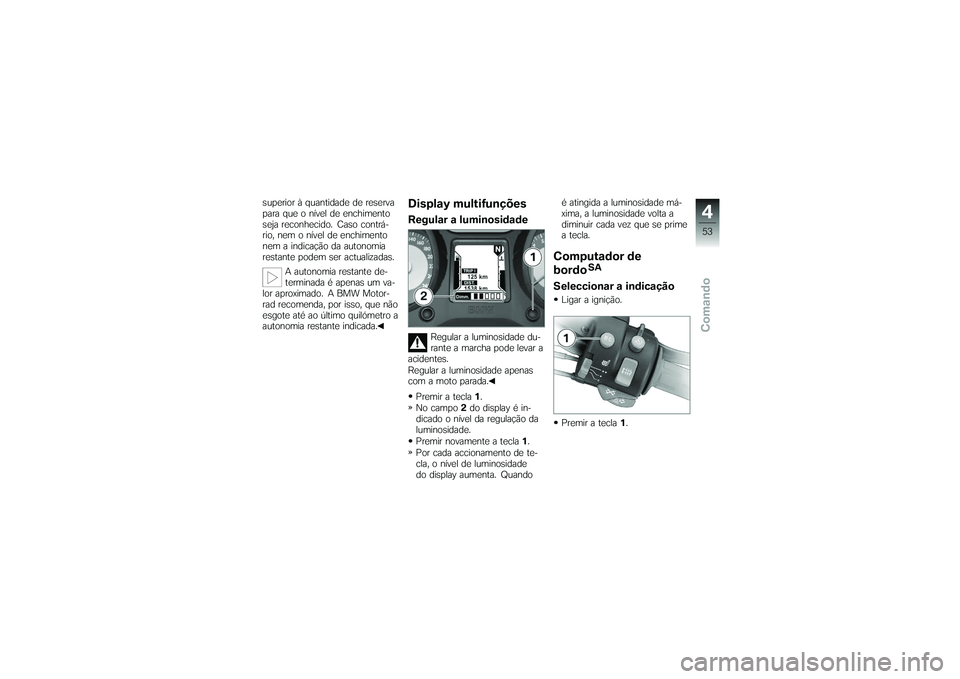

superior à quantidade de reserva
para que o nível de enchimento
seja reconhecido. Caso contrá-
rio, nem o nível de enchimento
nem a indicação da autonomia
restante podem ser actualizadas.A autonomia restante de-
terminada é apenas um va-
lor aproximado. A BMW Motor-
rad recomenda, por isso, que não
esgote até ao último quilómetro a
autonomia restante indicada.
Display multifunçõesRegular a luminosidade
Regular a luminosidade du-
rante a marcha pode levar a
acidentes.
Regular a luminosidade apenas
com a moto parada.
Premir a tecla 1.
No campo 2do display é in-
dicado o nível da regulação da
luminosidade.
Premir novamente a tecla 1.
Por cada accionamento de te-
cla, o nível de luminosidade
do display aumenta. Quando é atingida a luminosidade má-
xima, a luminosidade volta a
diminuir cada vez que se prime
a tecla.
Computador de
bordo
SA
Seleccionar a indicaçãoLigar a ignição.
Premir a tecla
1.
453zComando

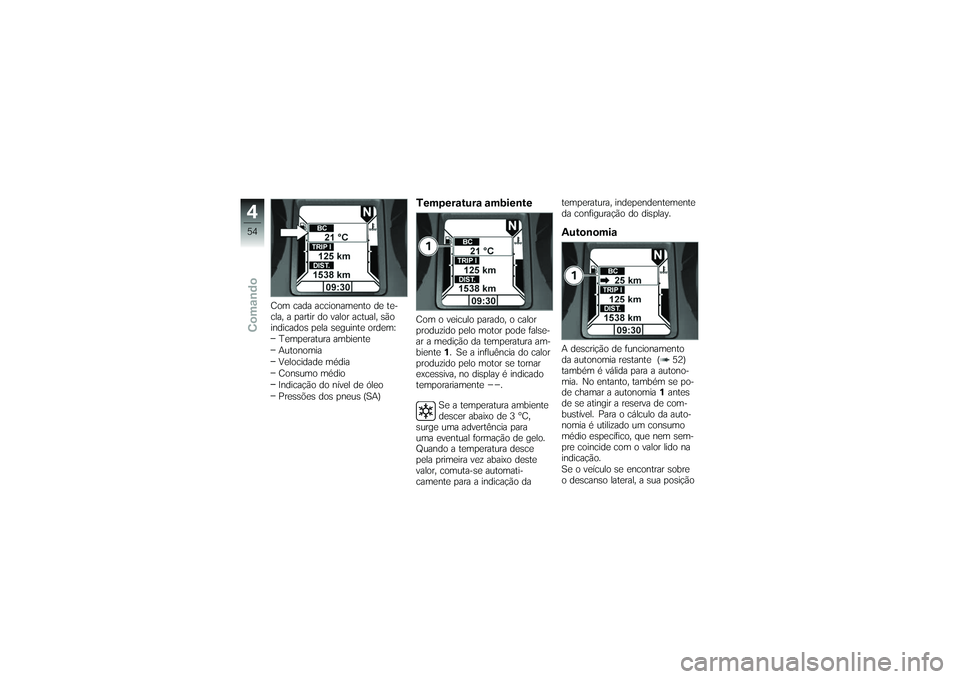

Com cada accionamento de te-
cla, a partir do valor actual, são
indicados pela seguinte ordem:Temperatura ambiente
Autonomia
Velocidade média
Consumo médio
Indicação do nível de óleo
Pressões dos pneus (SA)
Temperatura ambienteCom o veiculo parado, o calor
produzido pelo motor pode false-
ar a medição da temperatura am-
biente 1. Se a influência do calor
produzido pelo motor se tornar
excessiva, no display é indicado
temporariamente
--
.
Se a temperatura ambiente
descer abaixo de 3 °C,
surge uma advertência para
uma eventual formação de gelo.
Quando a temperatura desce
pela primeira vez abaixo deste
valor, comuta-se automati-
camente para a indicação da temperatura, independentemente
da configuração do display.
AutonomiaA descrição de funcionamento
da autonomia restante ( 52)
também é válida para a autono-
mia. No entanto, também se po-
de chamar a autonomia
1antes
de se atingir a reserva de com-
bustível. Para o cálculo da auto-
nomia é utilizado um consumo
médio específico, que nem sem-
pre coincide com o valor lido na
indicação.
Se o veículo se encontrar sobre
o descanso lateral, a sua posição
454zComando

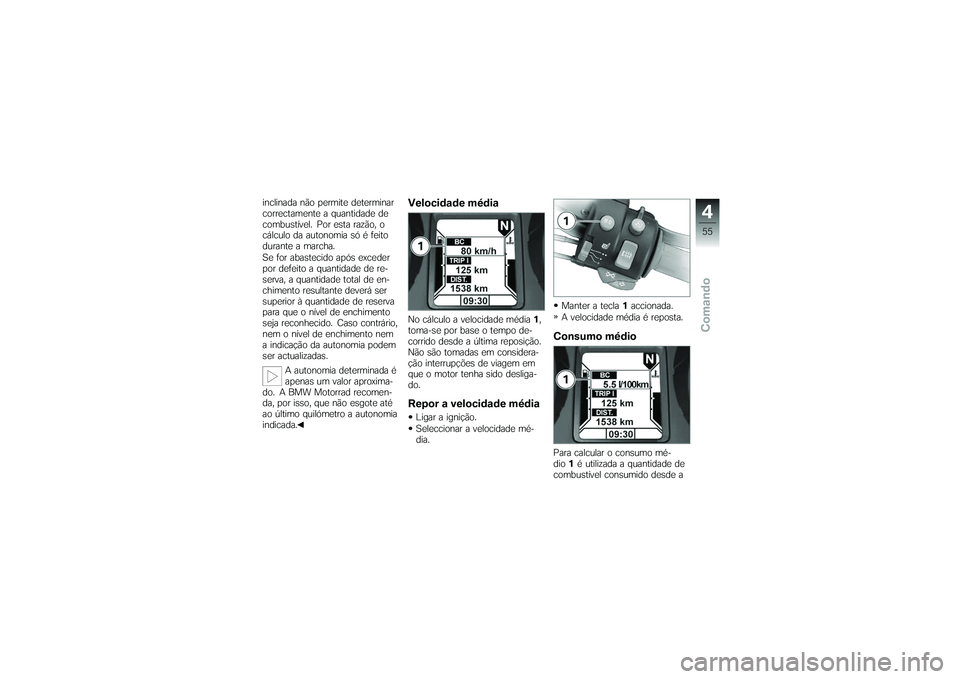

inclinada não permite determinar
correctamente a quantidade de
combustível. Por esta razão, o
cálculo da autonomia só é feito
durante a marcha.
Se for abastecido após exceder
por defeito a quantidade de re-
serva, a quantidade total de en-
chimento resultante deverá ser
superior à quantidade de reserva
para que o nível de enchimento
seja reconhecido. Caso contrário,
nem o nível de enchimento nem
a indicação da autonomia podem
ser actualizadas.A autonomia determinada é
apenas um valor aproxima-
do. A BMW Motorrad recomen-
da, por isso, que não esgote até
ao último quilómetro a autonomia
indicada.
Velocidade médiaNo cálculo a velocidade média 1,
toma-se por base o tempo de-
corrido desde a última reposição.
Não são tomadas em considera-
ção interrupções de viagem em
que o motor tenha sido desliga-
do.Repor a velocidade médiaLigar a ignição.
Seleccionar a velocidade mé-
dia. Manter a tecla
1accionada.
A velocidade média é reposta.
Consumo médioPara calcular o consumo mé-
dio 1é utilizada a quantidade de
combustível consumido desde a
455zComando

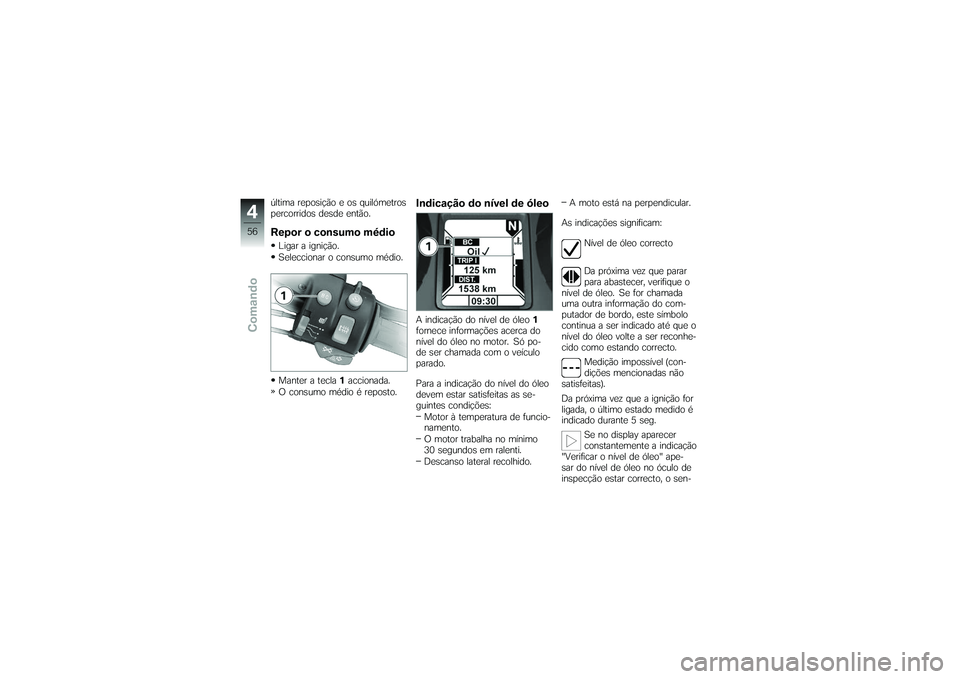

última reposição e os quilómetros
percorridos desde então.Repor o consumo médioLigar a ignição.
Seleccionar o consumo médio.
Manter a tecla1accionada.
O consumo médio é reposto.
Indicação do nível de óleoA indicação do nível de óleo 1
fornece informações acerca do
nível do óleo no motor. Só po-
de ser chamada com o veículo
parado.
Para a indicação do nível do óleo
devem estar satisfeitas as se-
guintes condições:
Motor à temperatura de funcio-
namento.
O motor trabalha no mínimo
30 segundos em ralenti.
Descanso lateral recolhido. A moto está na perpendicular.
As indicações significam:
Nível de óleo correcto
Da próxima vez que parar
para abastecer, verifique o
nível de óleo. Se for chamada
uma outra informação do com-
putador de bordo, este símbolo
continua a ser indicado até que o
nível do óleo volte a ser reconhe-
cido como estando correcto.
Medição impossível (con-
dições mencionadas não
satisfeitas).
Da próxima vez que a ignição for
ligada, o último estado medido é
indicado durante 5 seg.
Se no display aparecer
constantemente a indicação
"Verificar o nível de óleo" ape-
sar do nível de óleo no óculo de
inspecção estar correcto, o sen-
456zComando

sor do nível de óleo encontra-se
possivelmente defeituoso. Neste
caso, dirija-se ao seu concessio-

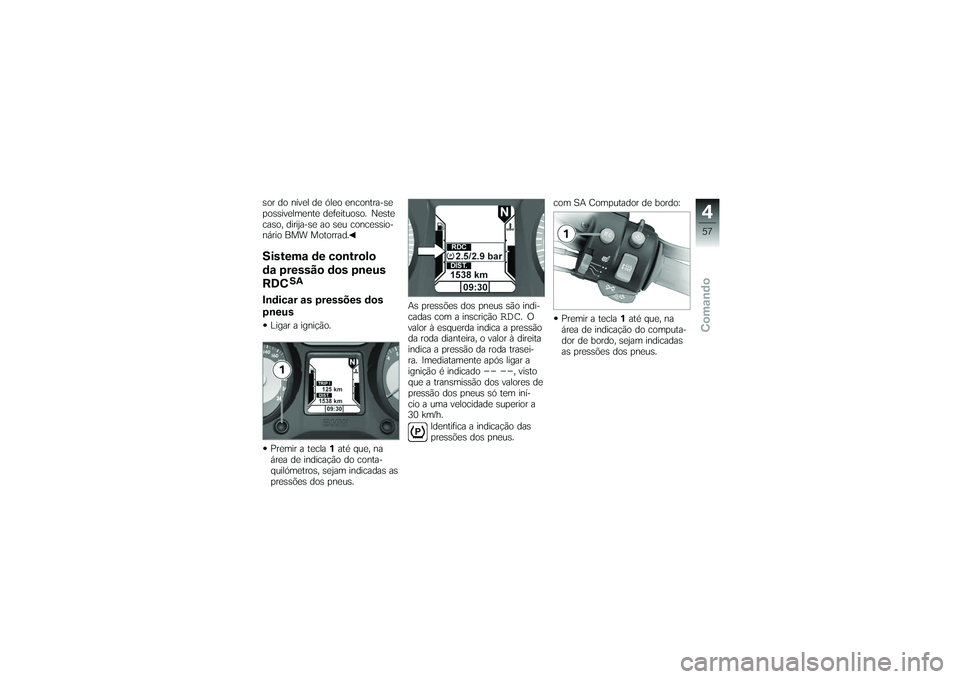

nário BMW Motorrad.Sistema de controlo
da pressão dos pneus
RDC
SA
Indicar as pressões dos
pneusLigar a ignição.
Premir a tecla1até que, na
área de indicação do conta-
quilómetros, sejam indicadas as
pressões dos pneus. As pressões dos pneus são indi-
cadas com a inscrição
RDC
.O
valor à esquerda indica a pressão
da roda dianteira, o valor à direita
indica a pressão da roda trasei-
ra. Imediatamente após ligar a
ignição é indicado
-- --
, visto
que a transmissão dos valores de
pressão dos pneus só tem iní-
cio a uma velocidade superior a
30 km/h.
Identifica a indicação das
pressões dos pneus. com SA Computador de bordo:
Premir a tecla 1até que, na
área de indicação do computa-
dor de bordo, sejam indicadas
as pressões dos pneus.
457zComando

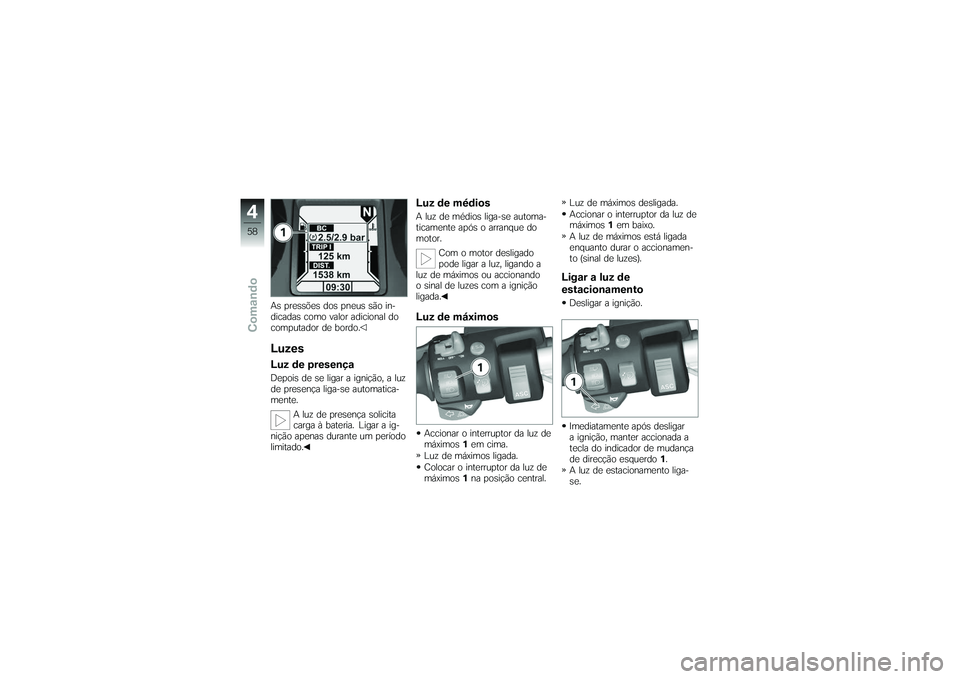

As pressões dos pneus são in-
dicadas como valor adicional do
computador de bordo.LuzesLuz de presençaDepois de se ligar a ignição, a luz
de presença liga-se automatica-
mente.A luz de presença solicita
carga à bateria. Ligar a ig-
nição apenas durante um período
limitado.
Luz de médiosA luz de médios liga-se automa-
ticamente após o arranque do
motor.
Com o motor desligado
pode ligar a luz, ligando a
luz de máximos ou accionando
o sinal de luzes com a ignição
ligada.Luz de máximosAccionar o interruptor da luz de
máximos 1em cima.
Luz de máximos ligada.
Colocar o interruptor da luz de
máximos 1na posição central. Luz de máximos desligada.
Accionar o interruptor da luz de
máximos
1em baixo.
A luz de máximos está ligada
enquanto durar o accionamen-
to (sinal de luzes).
Ligar a luz de
estacionamentoDesligar a ignição.
Imediatamente após desligar
a ignição, manter accionada a
tecla do indicador de mudança
de direcção esquerdo 1.
A luz de estacionamento liga-
se.
458zComando
