BMW MOTORRAD K 1200 GT 2007 Manual do condutor (in Portuguese)
Manufacturer: BMW MOTORRAD, Model Year: 2007, Model line: K 1200 GT, Model: BMW MOTORRAD K 1200 GT 2007Pages: 182, PDF Size: 2.88 MB
Page 21 of 182

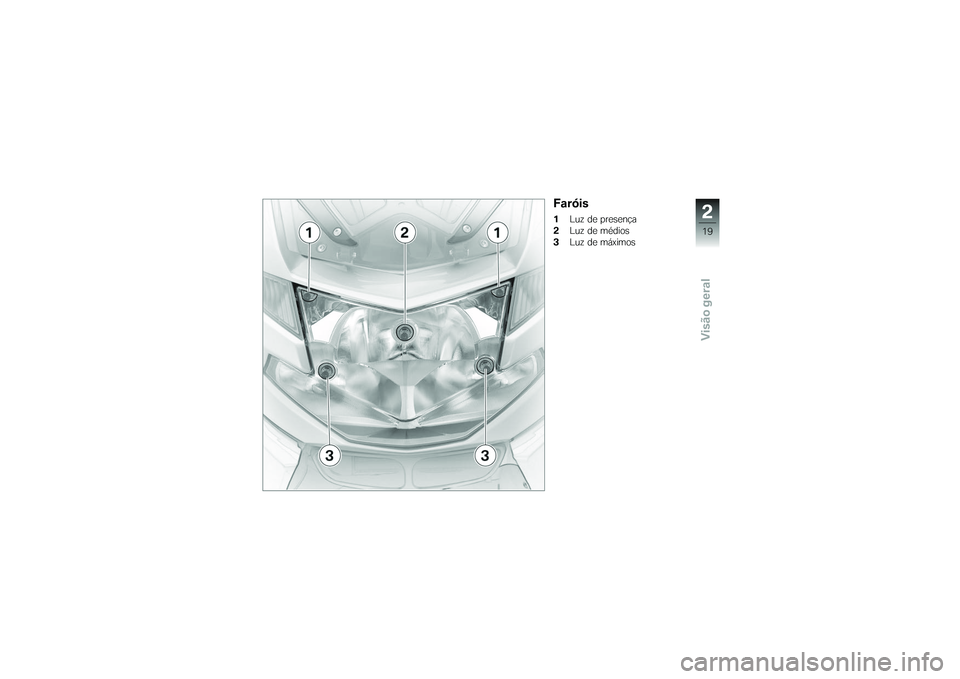

Faróis1Luz de presença
2 Luz de médios
3 Luz de máximos
219zVisão geral
Page 22 of 182
220zVisão geral
Page 23 of 182

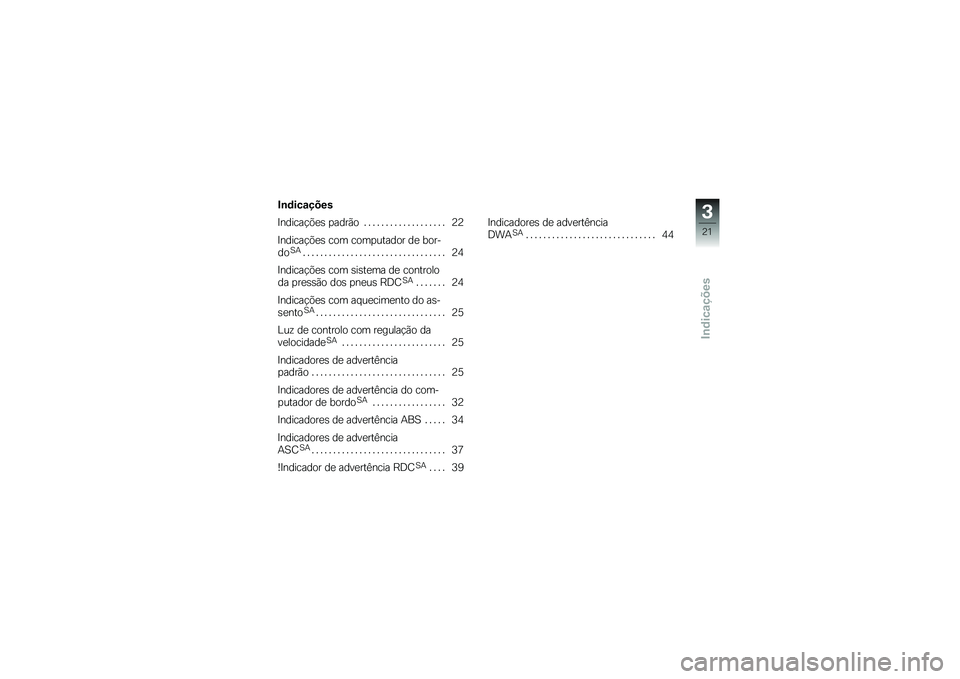

Indicações
Indicações
Indicações padrão . .................. 22
Indicações com computador de bor-
do
SA
................................. 24
Indicações com sistema de controlo
da pressão dos pneus RDC
SA
....... 24
Indicações com aquecimento do as-
sento
SA
.............................. 25
Luz de controlo com regulação da
velocidadeSA
........................ 25
Indicadores de advertência
padrão . . . ............................ 25
Indicadores de advertência do com-
putador de bordo
SA
................. 32
Indicadores de advertência ABS ..... 34
Indicadores de advertência
ASC
SA
............................... 37
!Indicador de advertência RDC
SA
.... 39 Indicadores de advertência
DWA
SA
.............................. 44
321zIndicações
Page 24 of 182

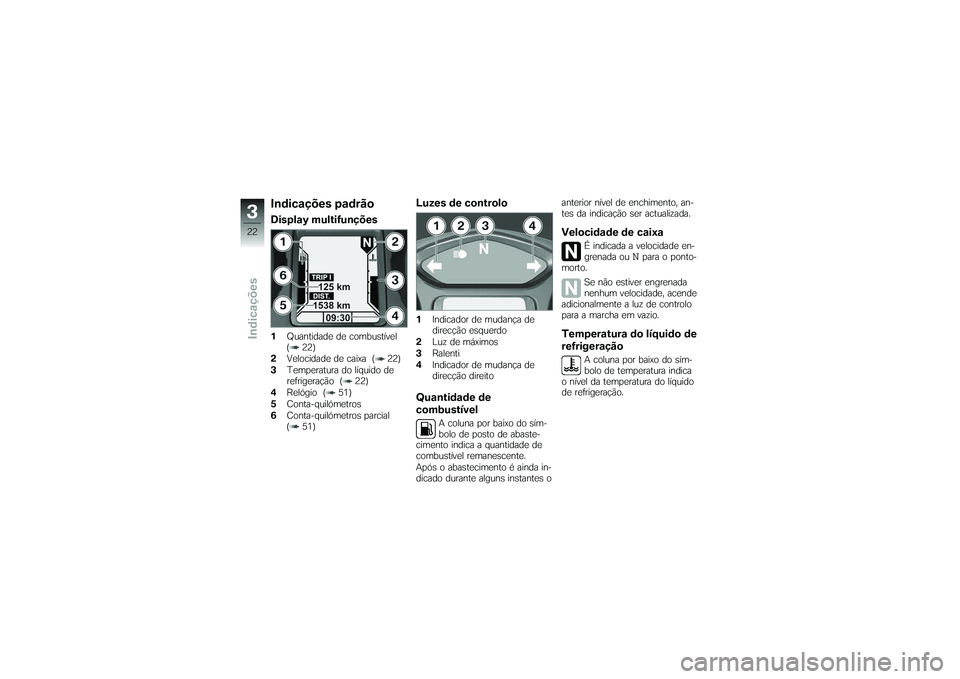

Indicações padrãoDisplay multifunções1Quantidade de combustível
( 22)
2 Velocidade de caixa ( 22)
3 Temperatura do líquido de
refrigeração ( 22)
4 Relógio ( 51)
5 Conta-quilómetros
6 Conta-quilómetros parcial
( 51)
Luzes de controlo1Indicador de mudança de
direcção esquerdo
2 Luz de máximos
3 Ralenti
4 Indicador de mudança de
direcção direitoQuantidade de
combustível
A coluna por baixo do sím-
bolo de posto de abaste-
cimento indica a quantidade de
combustível remanescente.
Após o abastecimento é ainda in-
dicado durante alguns instantes o anterior nível de enchimento, an-
tes da indicação ser actualizada.
Velocidade de caixa
É indicada a velocidade en-
grenada ou
Npara o ponto-
morto.
Se não estiver engrenada
nenhum velocidade, acende
adicionalmente a luz de controlo
para a marcha em vazio.
Temperatura do líquido de
refrigeração
A coluna por baixo do sím-
bolo de temperatura indica
o nível da temperatura do líquido
de refrigeração.
322zIndicações
Page 25 of 182

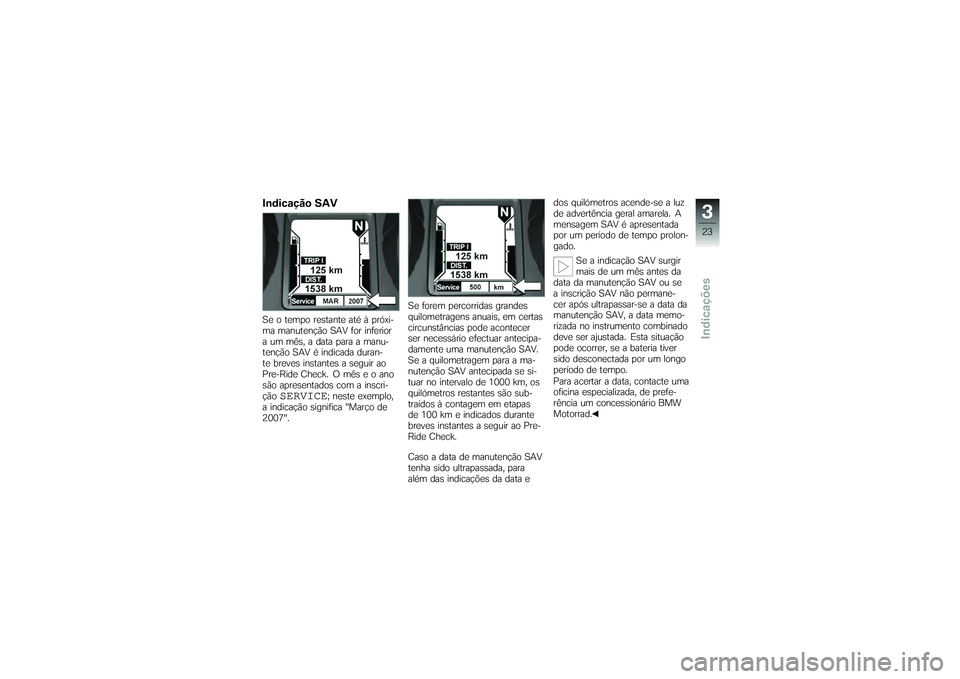

Indicação SAVSe o tempo restante até à próxi-
ma manutenção SAV for inferior
a um mês, a data para a manu-
tenção SAV é indicada duran-
te breves instantes a seguir ao
Pre-Ride Check. O mês e o ano
são apresentados com a inscri-
ção
SERVICE
; neste exemplo,
a indicação significa "Março de
2007". Se forem percorridas grandes
quilometragens anuais, em certas
circunstâncias pode acontecer
ser necessário efectuar antecipa-
damente uma manutenção SAV.
Se a quilometragem para a ma-
nutenção SAV antecipada se si-
tuar no intervalo de 1000 km, os
quilómetros restantes são sub-
traídos à contagem em etapas
de 100 km e indicados durante
breves instantes a seguir ao Pre-
Ride Check.
Caso a data de manutenção SAV
tenha sido ultrapassada, para
além das indicações da data edos quilómetros acende-se a luz
de advertência geral amarela. A
mensagem SAV é apresentada
por um período de tempo prolon-
gado.
Se a indicação SAV surgir
mais de um mês antes da
data da manutenção SAV ou se
a inscrição SAV não permane-
cer após ultrapassar-se a data da
manutenção SAV, a data memo-
rizada no instrumento combinado
deve ser ajustada. Esta situação
pode ocorrer, se a bateria tiver
sido desconectada por um longo
período de tempo.
Para acertar a data, contacte uma
oficina especializada, de prefe-
rência um concessionário BMW
Motorrad.
323zIndicações
Page 26 of 182

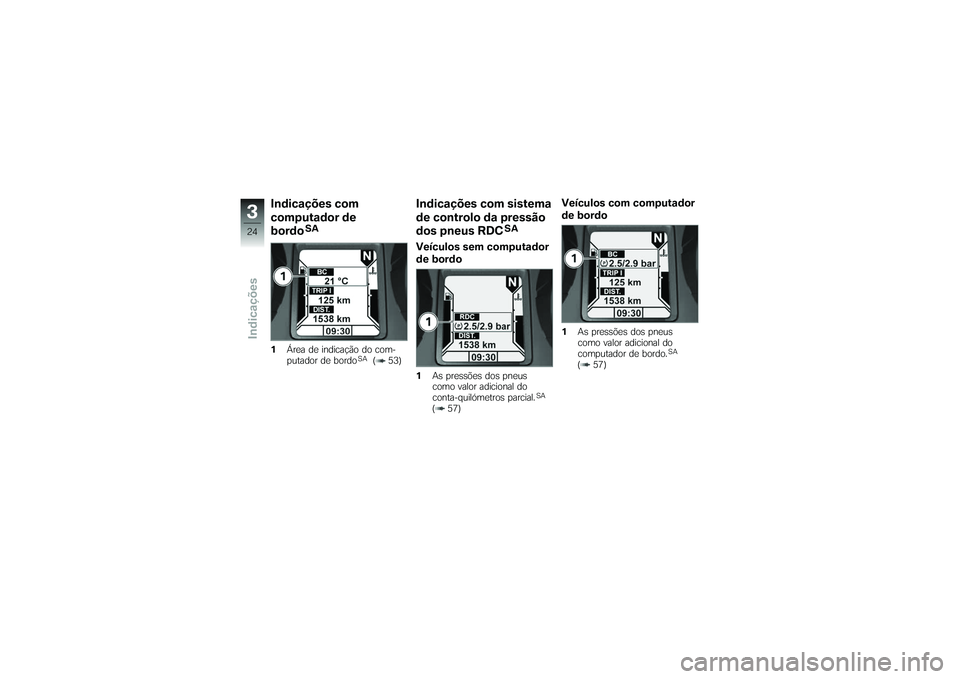

Indicações com
computador de
bordo
SA
1 Área de indicação do com-
putador de bordo
SA
( 53)
Indicações com sistema
de controlo da pressão
dos pneus RDC
SA
Veículos sem computador
de bordo1As pressões dos pneus
como valor adicional do
conta-quilómetros parcial.
SA
( 57)
Veículos com computador
de bordo1As pressões dos pneus
como valor adicional do
computador de bordo.
SA
( 57)
324zIndicações
Page 27 of 182

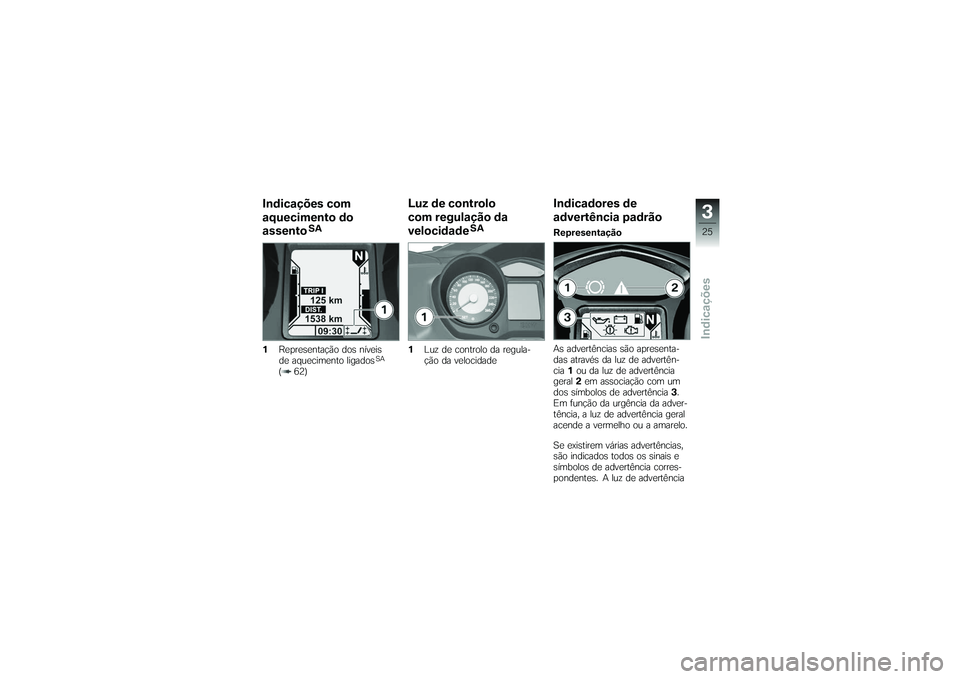

Indicações com
aquecimento do
assento
SA
1 Representação dos níveis
de aquecimento ligados
SA
( 62)
Luz de controlo
com regulação da
velocidade
SA
1 Luz de controlo da regula-
ção da velocidade
Indicadores de
advertência padrãoRepresentação
As advertências são apresenta-
das através da luz de advertên-
cia1ou da luz de advertência
geral 2em associação com um
dos símbolos de advertência 3.
Em função da urgência da adver-
tência, a luz de advertência geral
acende a vermelho ou a amarelo.
Se existirem várias advertências,
são indicados todos os sinais e
símbolos de advertência corres-
pondentes. A luz de advertência
325zIndicações
Page 28 of 182

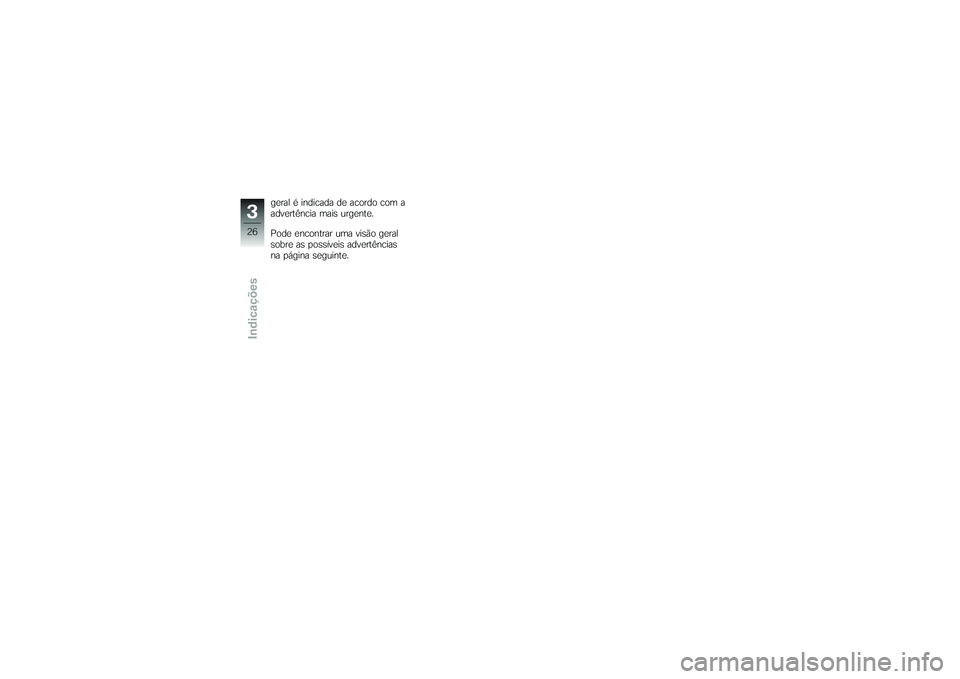

geral é indicada de acordo com a
advertência mais urgente.
Pode encontrar uma visão geral
sobre as possíveis advertências
na página seguinte.
326zIndicações
Page 29 of 182

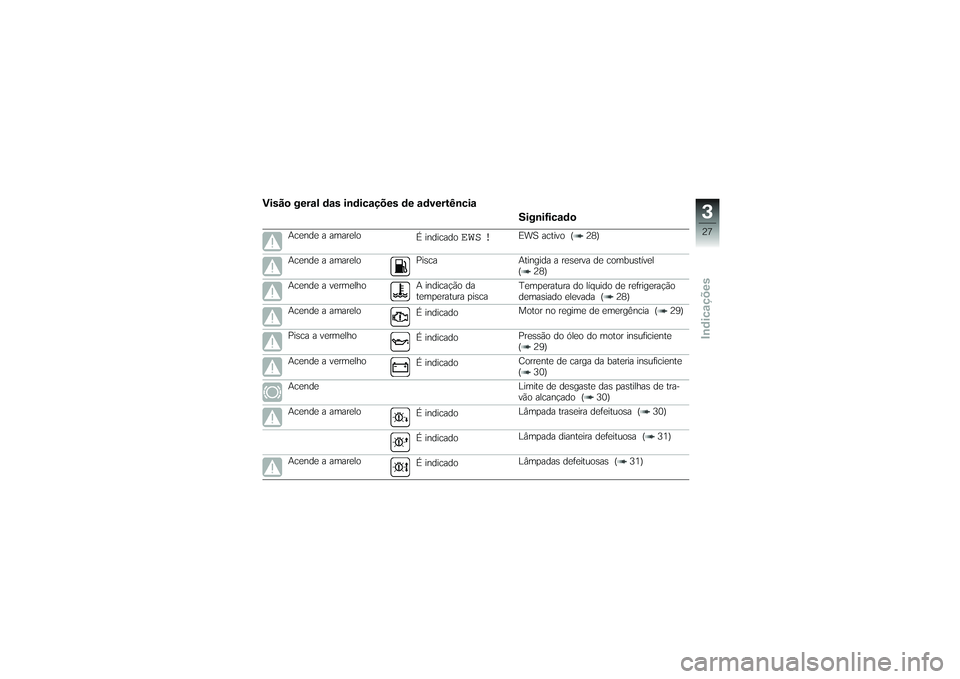

Visão geral das indicações de advertênciaSignificado
Acende a amareloÉ indicado
EWS !
EWS activo ( 28)
Acende a amarelo Pisca Atingida a reserva de combustível ( 28)
Acende a vermelho A indicação da
temperatura pisca Temperatura do líquido de refrigeração
demasiado elevada ( 28)
Acende a amarelo É indicadoMotor no regime de emergência ( 29)
Pisca a vermelho É indicadoPressão do óleo do motor insuficiente
( 29)
Acende a vermelho É indicadoCorrente de carga da bateria insuficiente
( 30)
Acende Limite de desgaste das pastilhas de tra-
vão alcançado ( 30)
Acende a amarelo É indicadoLâmpada traseira defeituosa ( 30)
É indicado Lâmpada dianteira defeituosa ( 31)
Acende a amarelo É indicadoLâmpadas defeituosas ( 31)
327zIndicações
Page 30 of 182

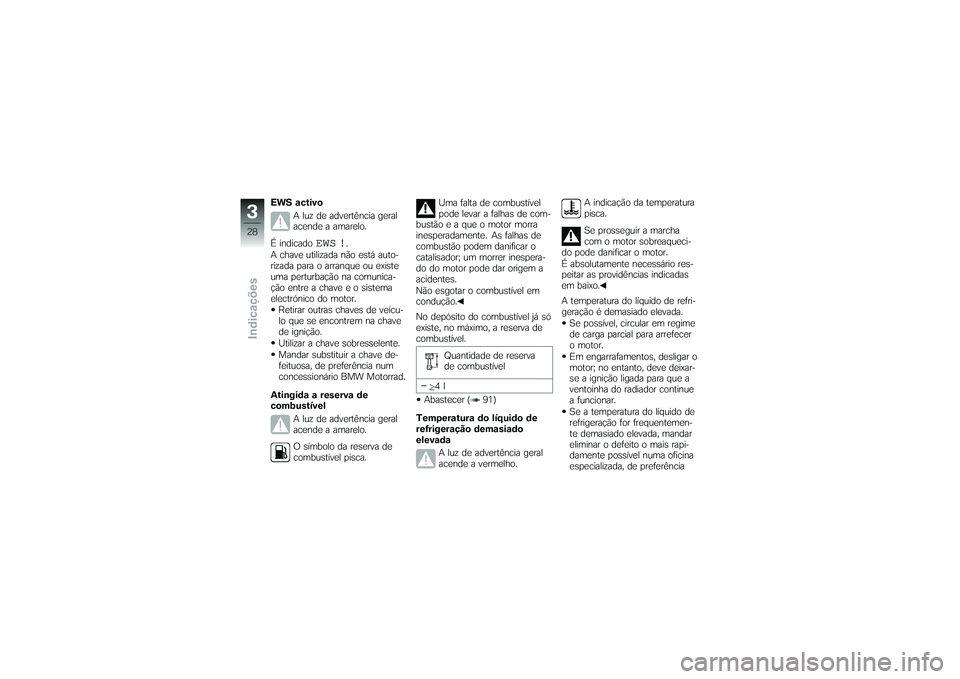

EWS activoA luz de advertência geral
acende a amarelo.
É indicado
EWS !
.
A chave utilizada não está auto-
rizada para o arranque ou existe
uma perturbação na comunica-
ção entre a chave e o sistema
electrónico do motor. Retirar outras chaves de veícu-
lo que se encontrem na chave
de ignição.
Utilizar a chave sobresselente.
Mandar substituir a chave de-
feituosa, de preferência num
concessionário BMW Motorrad.
Atingida a reserva de
combustível A luz de advertência geral
acende a amarelo.
O símbolo da reserva de
combustível pisca. Uma falta de combustível
pode levar a falhas de com-
bustão e a que o motor morra
inesperadamente. As falhas de
combustão podem danificar o
catalisador; um morrer inespera-
do do motor pode dar origem a
acidentes.
Não esgotar o combustível em
condução.
No depósito do combustível já só
existe, no máximo, a reserva de
combustível.
Quantidade de reserva
de combustível
4l
Abastecer ( 91)
Temperatura do líquido de
refrigeração demasiado
elevada A luz de advertência geral
acende a vermelho. A indicação da temperatura
pisca.
Se prosseguir a marcha
com o motor sobreaqueci-
do pode danificar o motor.
É absolutamente necessário res-
peitar as providências indicadas
em baixo.
A temperatura do líquido de refri-
geração é demasiado elevada.
Se possível, circular em regime
de carga parcial para arrefecer
o motor.
Em engarrafamentos, desligar o
motor; no entanto, deve deixar-
se a ignição ligada para que a
ventoinha do radiador continue
a funcionar.
Se a temperatura do líquido de
refrigeração for frequentemen-
te demasiado elevada, mandar
eliminar o defeito o mais rapi-
damente possível numa oficina
especializada, de preferência
328zIndicações
