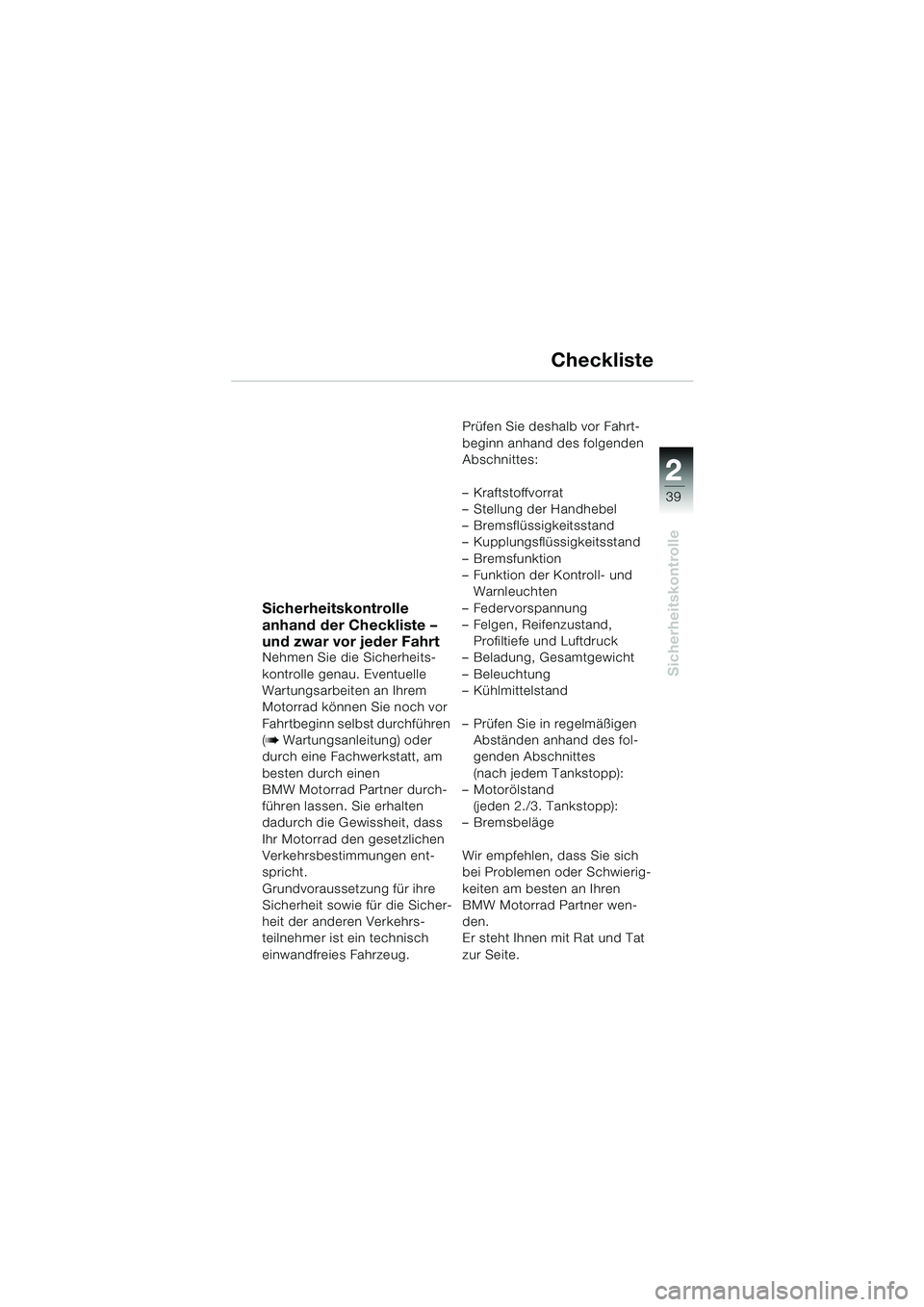

Sicherheitskontrolle
Checkliste
Sicherheitskontrolle
anhand der Checkliste –
und zwar vor jeder Fahrt
Nehmen Sie die Sicherheits-
kontrolle genau. Eventuelle
Wartungsarbeiten an Ihrem
Motorrad können Sie noch vor
Fahrtbeginn selbst durchführen
(
b Wartungsanleitung) oder
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner durch-
führen lassen. Sie erhalten
dadurch die Gewissheit, dass
Ihr Motorrad den gesetzlichen
Verkehrsbestimmungen ent-
spricht.
Grundvoraussetzung für ihre
Sicherheit sowie für die Sicher-
heit der anderen Verkehrs-
teilnehmer ist ein technisch
einwandfreies Fahrzeug.Prüfen Sie deshalb vor Fahrt-
beginn anhand des folgenden
Abschnittes:
– Kraftstoffvorrat
– Stellung der Handhebel
– Bremsflüssigkeitsstand
– Kupplungsflüssigkeitsstand
–Bremsfunktion
– Funktion der Kontroll- und
Warnleuchten
– Federvorspannung
– Felgen, Reifenzustand,
Profiltiefe und Luftdruck
– Beladung, Gesamtgewicht
– Beleuchtung
– Kühlmittelstand
– Prüfen Sie in regelmäßigen
Abständen anhand des fol-
genden Abschnittes
(nach jedem Tankstopp):
– Motorölstand
(jeden 2./3. Tankstopp):
–Bremsbeläge
Wir empfehlen, dass Sie sich
bei Problemen oder Schwierig-
keiten am besten an Ihren
BMW Motorrad Partner wen-
den.
Er steht Ihnen mit Rat und Tat
zur Seite.
10LTbkd4.book Seite 39 Donnerstag, 5. September 2002 7:17 07

40
Sicherheitskontrolle
2

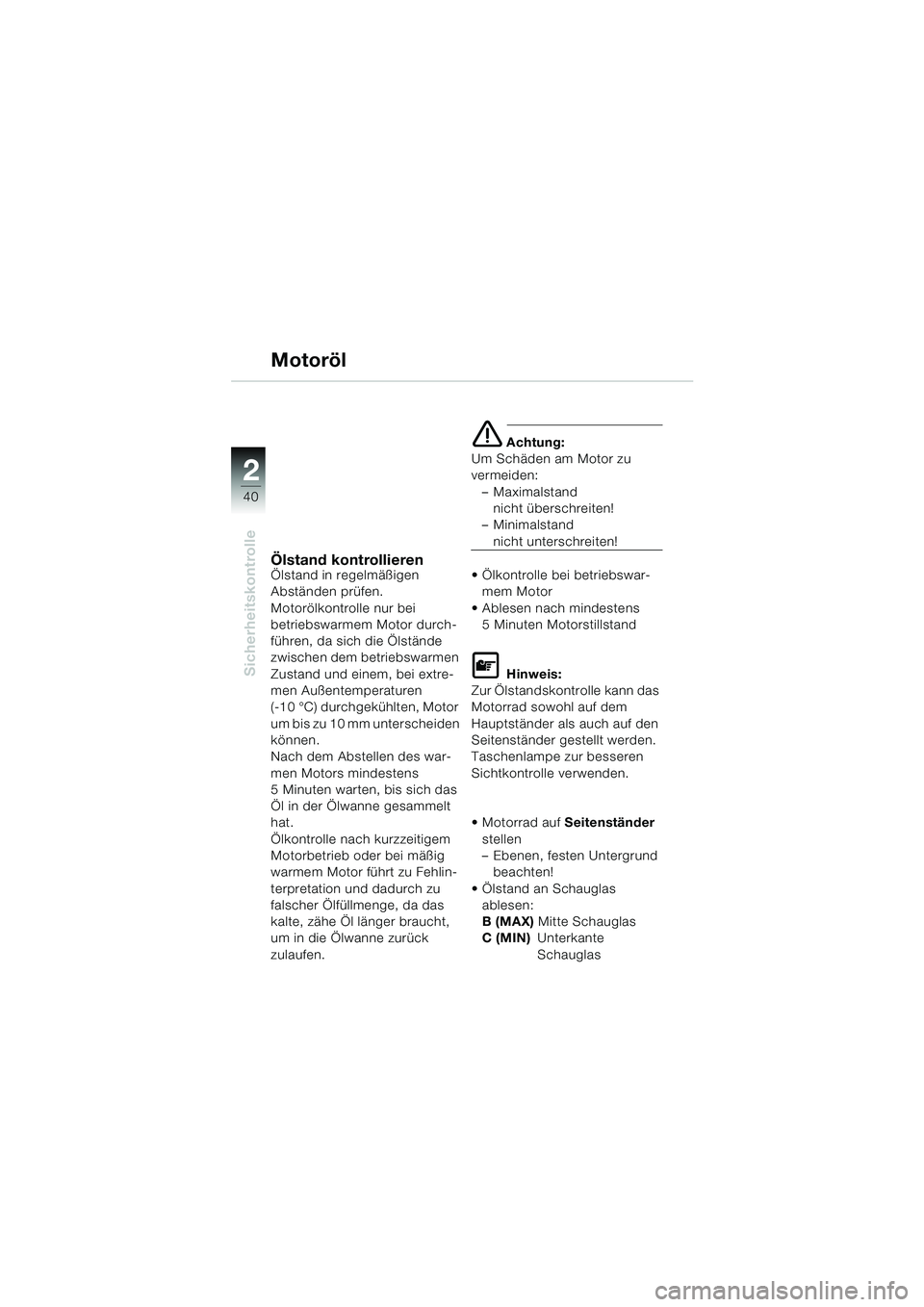

Motoröl
Ölstand kontrollierenÖlstand in regelmäßigen
Abständen prüfen.
Motorölkontrolle nur bei
betriebswarmem Motor durch-
führen, da sich die Ölstände
zwischen dem betriebswarmen
Zustand und einem, bei extre-
men Außentemperaturen
(-10 °C) durchgekühlten, Motor
um bis zu 10 mm unterscheiden
können.
Nach dem Abstellen des war-
men Motors mindestens
5 Minuten warten, bis sich das
Öl in der Ölwanne gesammelt
hat.
Ölkontrolle nach kurzzeitigem
Motorbetrieb oder bei mäßig
warmem Motor führt zu Fehlin-
terpretation und dadurch zu
falscher Ölfüllmenge, da das
kalte, zähe Öl länger braucht,
um in die Ölwanne zurück
zulaufen.
e Achtung:
Um Schäden am Motor zu
vermeiden:
– Maximalstand
nicht überschreiten!
– Minimalstand
nicht unterschreiten!
 Ölkontrolle bei betriebswar-
mem Motor
 Ablesen nach mindestens
5 Minuten Motorstillstand
L Hinweis:
Zur Ölstandskontrolle kann das
Motorrad sowohl auf dem
Hauptständer als auch auf den
Seitenständer gestellt werden.
Taschenlampe zur besseren
Sichtkontrolle verwenden.
 Motorrad auf Seitenständer
stellen
– Ebenen, festen Untergrund
beachten!
 Ölstand an Schauglas
ablesen:
B (MAX) Mitte Schauglas
C (MIN) Unterkante
Schauglas
10LTbkd4.book Seite 40 Donnerstag, 5. September 2002 7:17 07

2 2
41
Sicherheitskontrolle
Motoröl

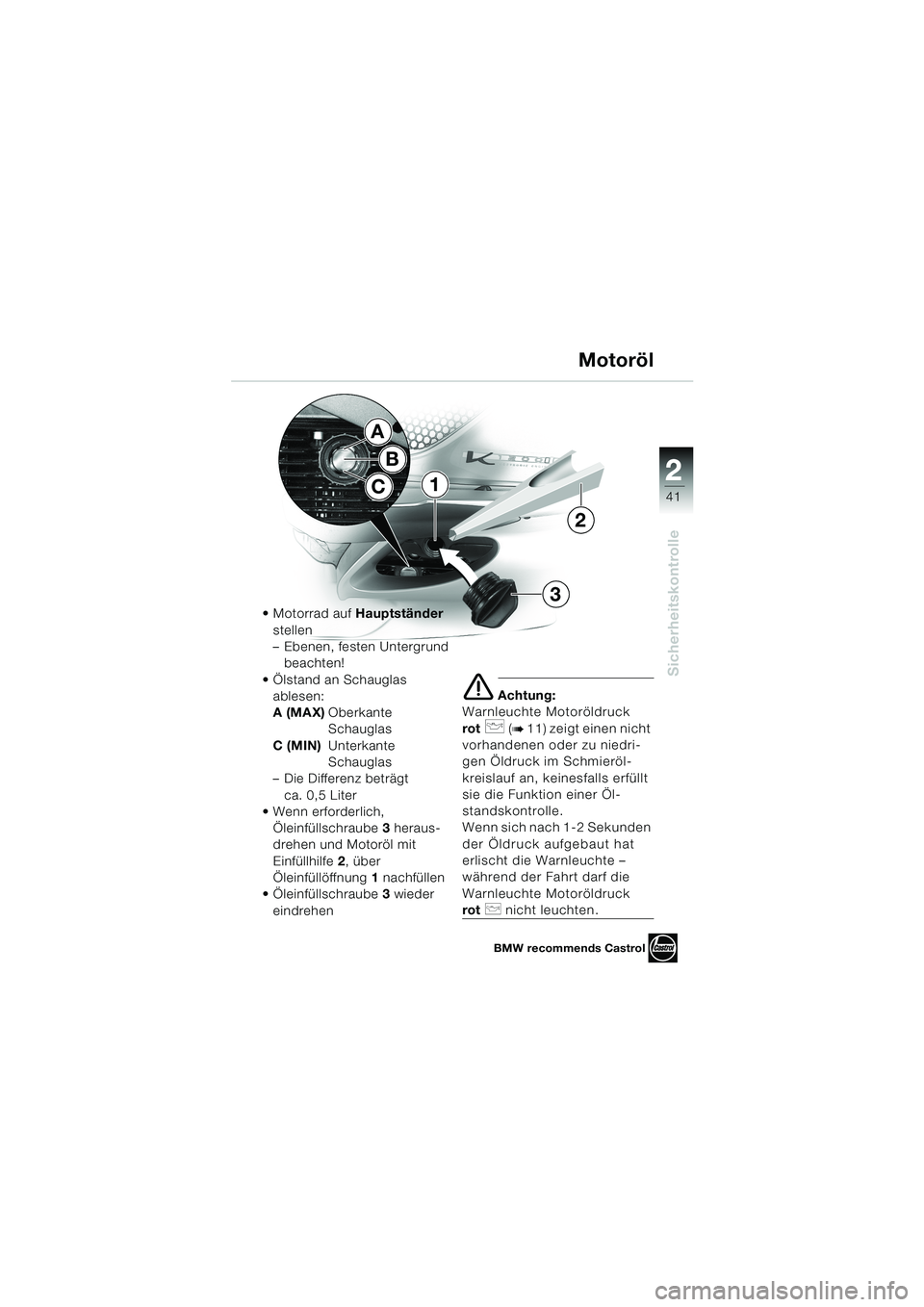

 Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund
beachten!
 Ölstand an Schauglas
ablesen:
A (MAX)Oberkante
Schauglas
C (MIN)Unterkante
Schauglas
– Die Differenz beträgt
ca. 0,5 Liter
 Wenn erforderlich,
Öleinfüllschraube3 heraus-
drehen und Motoröl mit
Einfüllhilfe2, über
Öleinfüllöffnung1 nachfüllen
 Öleinfüllschraube3 wieder
eindrehen
e Achtung:
Warnleuchte Motoröldruck
rot
p (b 11) zeigt einen nicht
vorhandenen oder zu niedri-
gen Öldruck im Schmieröl-
kreislauf an, keinesfalls erfüllt
sie die Funktion einer Öl-
standskontrolle.
Wenn sich nach 1-2 Sekunden
der Öldruck aufgebaut hat
erlischt die Warnleuchte –
während der Fahrt darf die
Warnleuchte Motoröldruck
rotp nicht leuchten.
1
2
3
C
A
BMW recommends Castrol
B
10LTbkd4.book Seite 41 Donnerstag, 5. September 2002 7:17 07

42
Sicherheitskontrolle
2

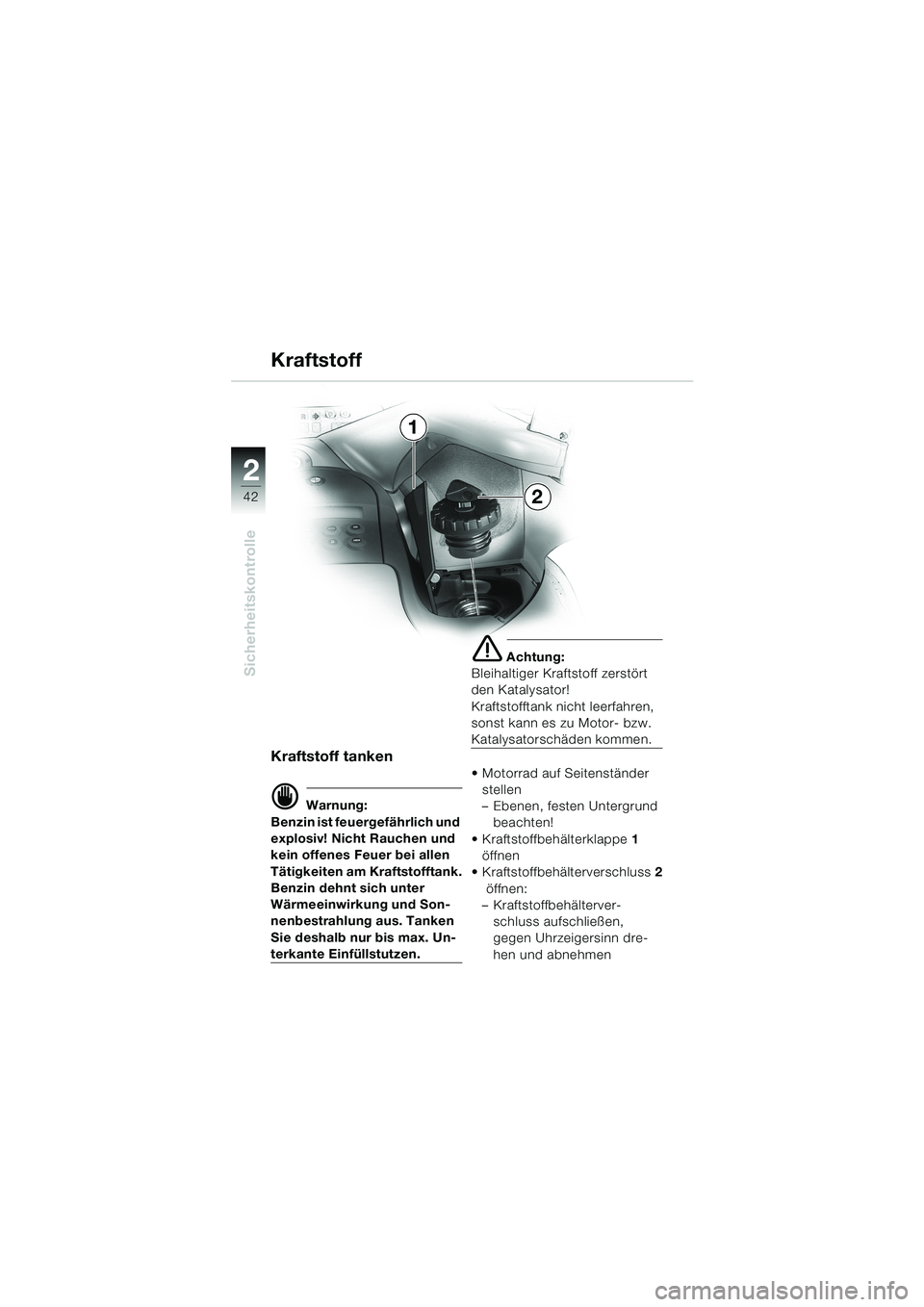

Kraftstoff tanken
d Warnung:
Benzin ist feuergefährlich und
explosiv! Nicht Rauchen und
kein offenes Feuer bei allen
Tätigkeiten am Kraftstofftank.
Benzin dehnt sich unter
Wärmeeinwirkung und Son-
nenbestrahlung aus. Tanken
Sie deshalb nur bis max. Un-
terkante Einfüllstutzen.
e Achtung:
Bleihaltiger Kraftstoff zerstört
den Katalysator!
Kraftstofftank nicht leerfahren,
sonst kann es zu Motor- bzw.
Katalysatorschäden kommen.
 Motorrad auf Seitenständer
stellen
– Ebenen, festen Untergrund
beachten!
 Kraftstoffbehälterklappe1
öffnen
 Kraftstoffbehälterverschluss2
öffnen:
– Kraftstoffbehälterver-
schluss aufschließen,
gegen Uhrzeigersinn dre-
hen und abnehmen
Kraftstoff
1
2
10LTbkd4.book Seite 42 Donnerstag, 5. September 2002 7:17 07

2 2
43
Sicherheitskontrolle

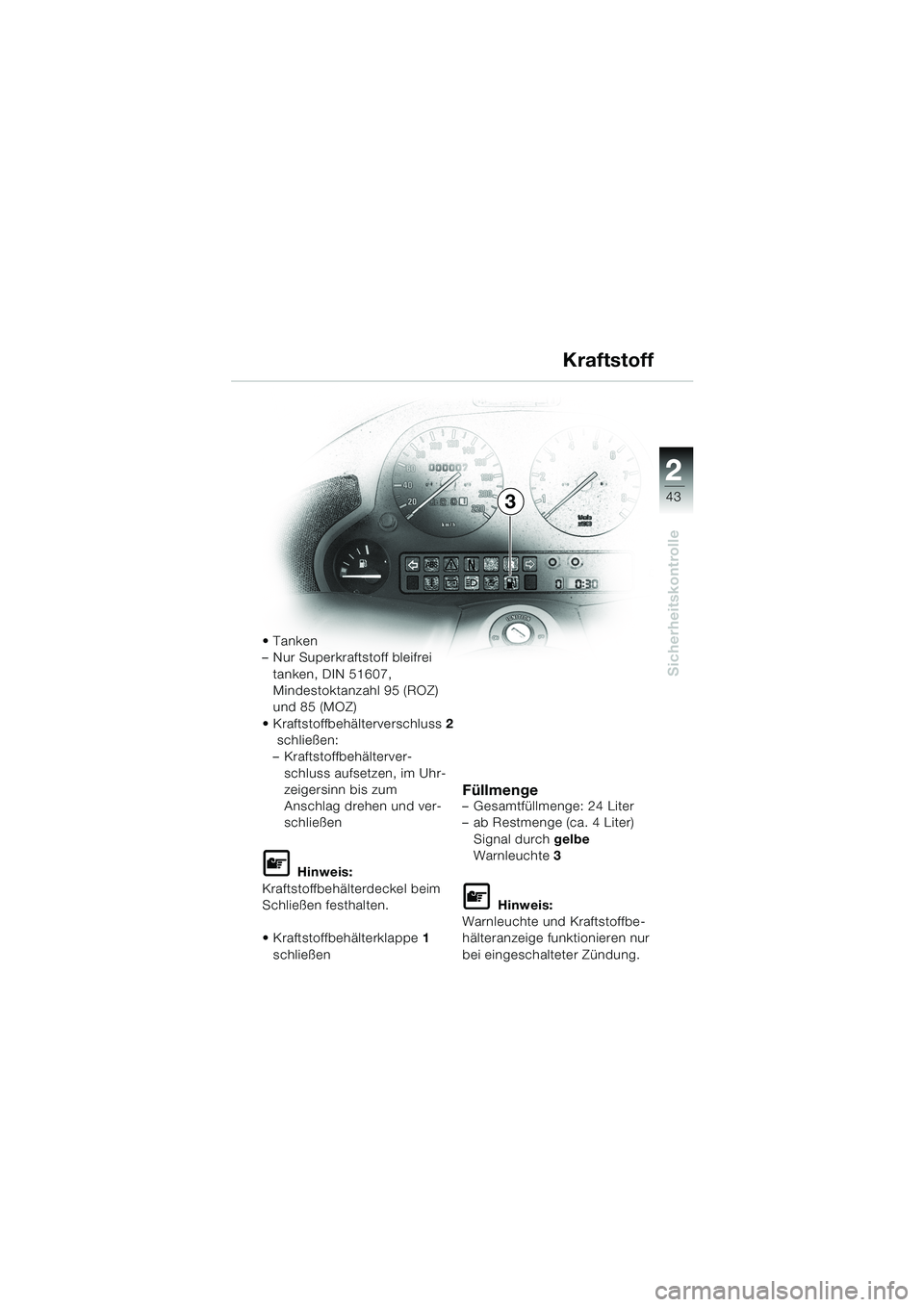

Kraftstoff
Tanken
– Nur Superkraftstoff bleifrei
tanken, DIN 51607,
Mindestoktanzahl 95 (ROZ)
und 85 (MOZ)
 Kraftstoffbehälterverschluss2
schließen:
– Kraftstoffbehälterver-
schluss aufsetzen, im Uhr-
zeigersinn bis zum
Anschlag drehen und ver-
schließen
L Hinweis:
Kraftstoffbehälterdeckel beim
Schließen festhalten.
 Kraftstoffbehälterklappe1
schließen
Füllmenge– Gesamtfüllmenge: 24 Liter
– ab Restmenge (ca. 4 Liter)
Signal durch gelbe
Warnleuchte3
L Hinweis:
Warnleuchte und Kraftstoffbe-
hälteranzeige funktionieren nur
bei eingeschalteter Zündung.
3
10LTbkd4.book Seite 43 Donnerstag, 5. September 2002 7:17 07

44
Sicherheitskontrolle
2
Handhebel

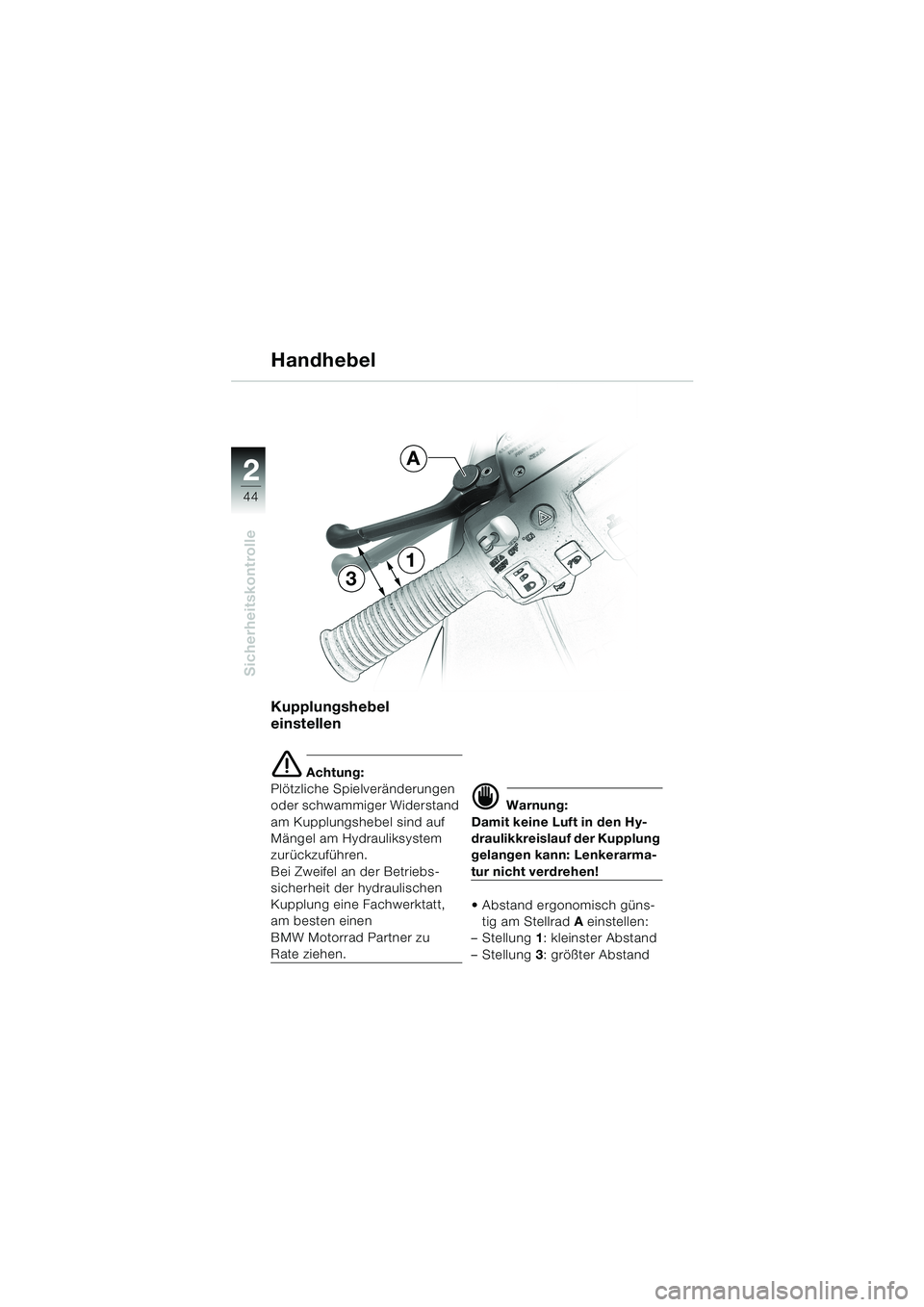

Kupplungshebel
einstellen
e Achtung:
Plötzliche Spielveränderungen
oder schwammiger Widerstand
am Kupplungshebel sind auf
Mängel am Hydrauliksystem
zurückzuführen.
Bei Zweifel an der Betriebs-
sicherheit der hydraulischen
Kupplung eine Fachwerktatt,
am besten einen
BMW Motorrad Partner zu
Rate ziehen.
d Warnung:
Damit keine Luft in den Hy-
draulikkreislauf der Kupplung
gelangen kann: Lenkerarma-
tur nicht verdrehen!
 Abstand ergonomisch güns-
tig am StellradA einstellen:
– Stellung1: kleinster Abstand
– Stellung3: größter Abstand
3
1
A
10LTbkd4.book Seite 44 Donnerstag, 5. September 2002 7:17 07

2 2
45
Sicherheitskontrolle
d Warnung:
Damit keine Luft in den
Bremskreislauf gelangen
kann: Lenkerarmatur nicht
verdrehen!

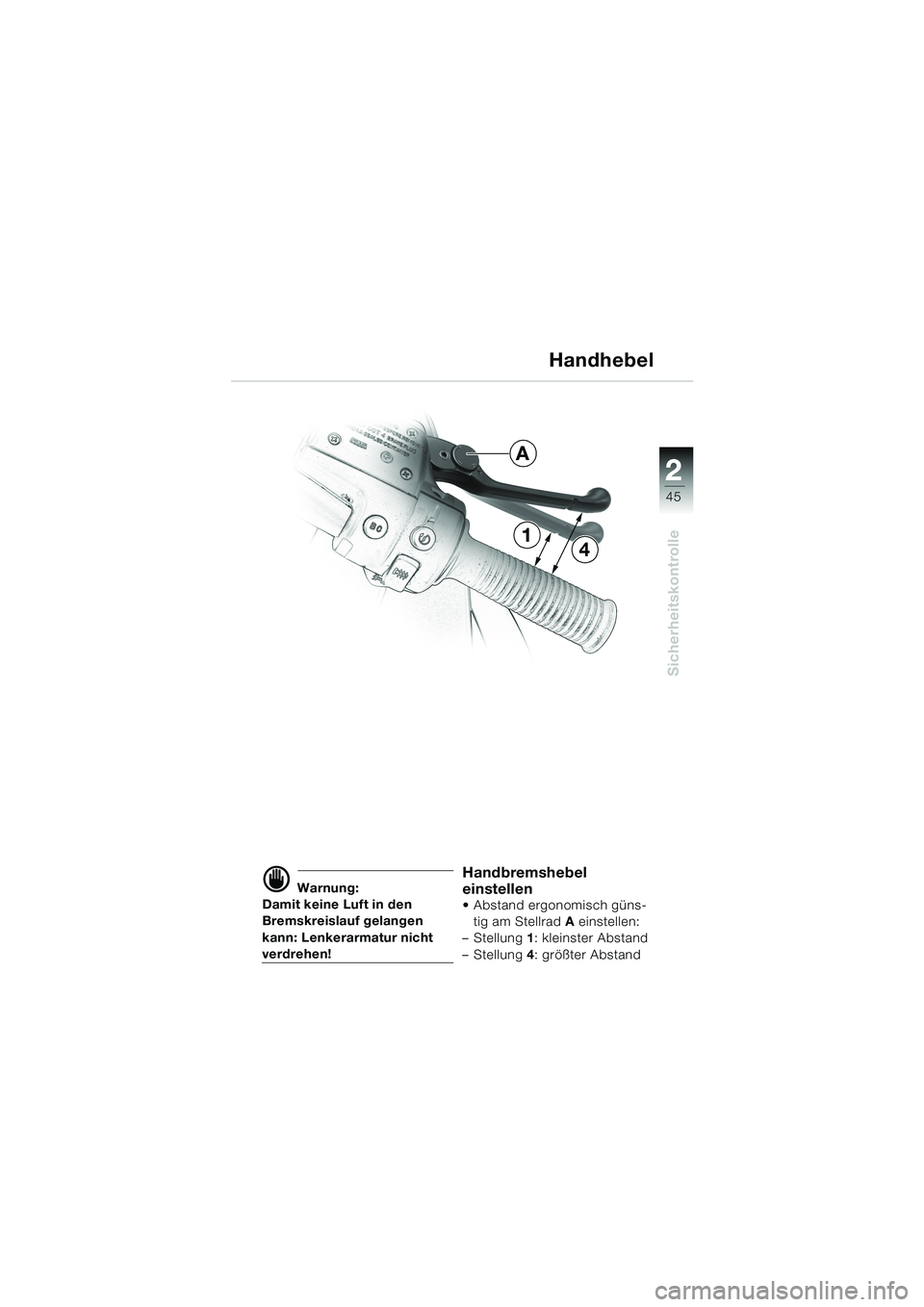

Handbremshebel
einstellen
 Abstand ergonomisch güns-
tig am StellradA einstellen:
– Stellung1: kleinster Abstand
– Stellung4: größter Abstand
Handhebel
41
A
10LTbkd4.book Seite 45 Donnerstag, 5. September 2002 7:17 07

46
Sicherheitskontrolle
2

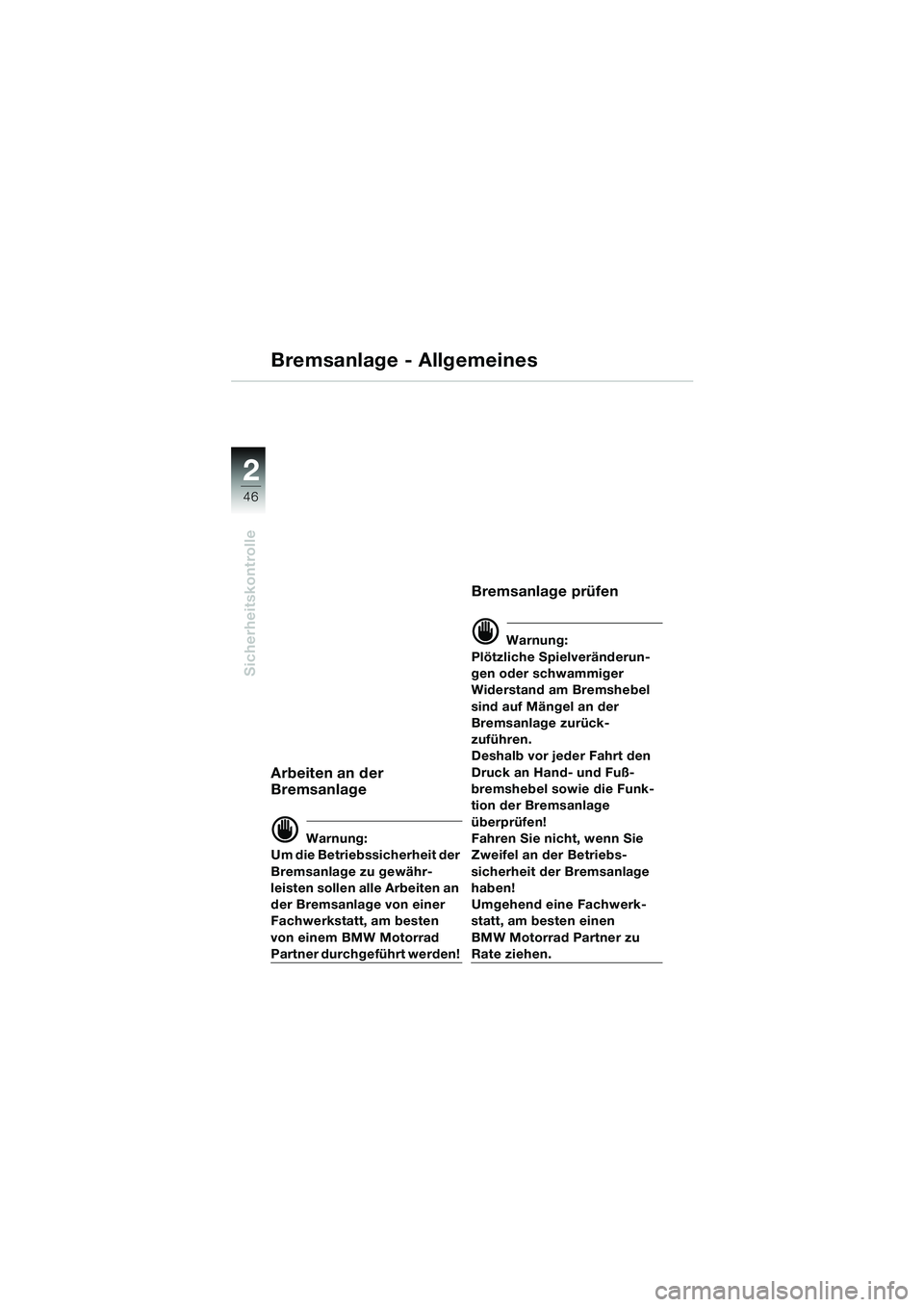

Bremsanlage - Allgemeines
Arbeiten an der
Bremsanlage
d Warnung:
Um die Betriebssicherheit der
Bremsanlage zu gewähr-
leisten sollen alle Arbeiten an
der Bremsanlage von einer
Fachwerkstatt, am besten
von einem BMW Motorrad
Partner durchgeführt werden!
Bremsanlage prüfen
d Warnung:
Plötzliche Spielveränderun-
gen oder schwammiger
Widerstand am Bremshebel
sind auf Mängel an der
Bremsanlage zurück-
zuführen.
Deshalb vor jeder Fahrt den
Druck an Hand- und Fuß-
bremshebel sowie die Funk-
tion der Bremsanlage
überprüfen!
Fahren Sie nicht, wenn Sie
Zweifel an der Betriebs-
sicherheit der Bremsanlage
haben!
Umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner zu
Rate ziehen.
10LTbkd4.book Seite 46 Donnerstag, 5. September 2002 7:17 07

2 2
47
Sicherheitskontrolle
Bremsanlage - Allgemeines
d Warnung:
Vor Erreichen der Mindest-
belagstärke sollten die
Bremsbeläge umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner ge-
wechselt werden!

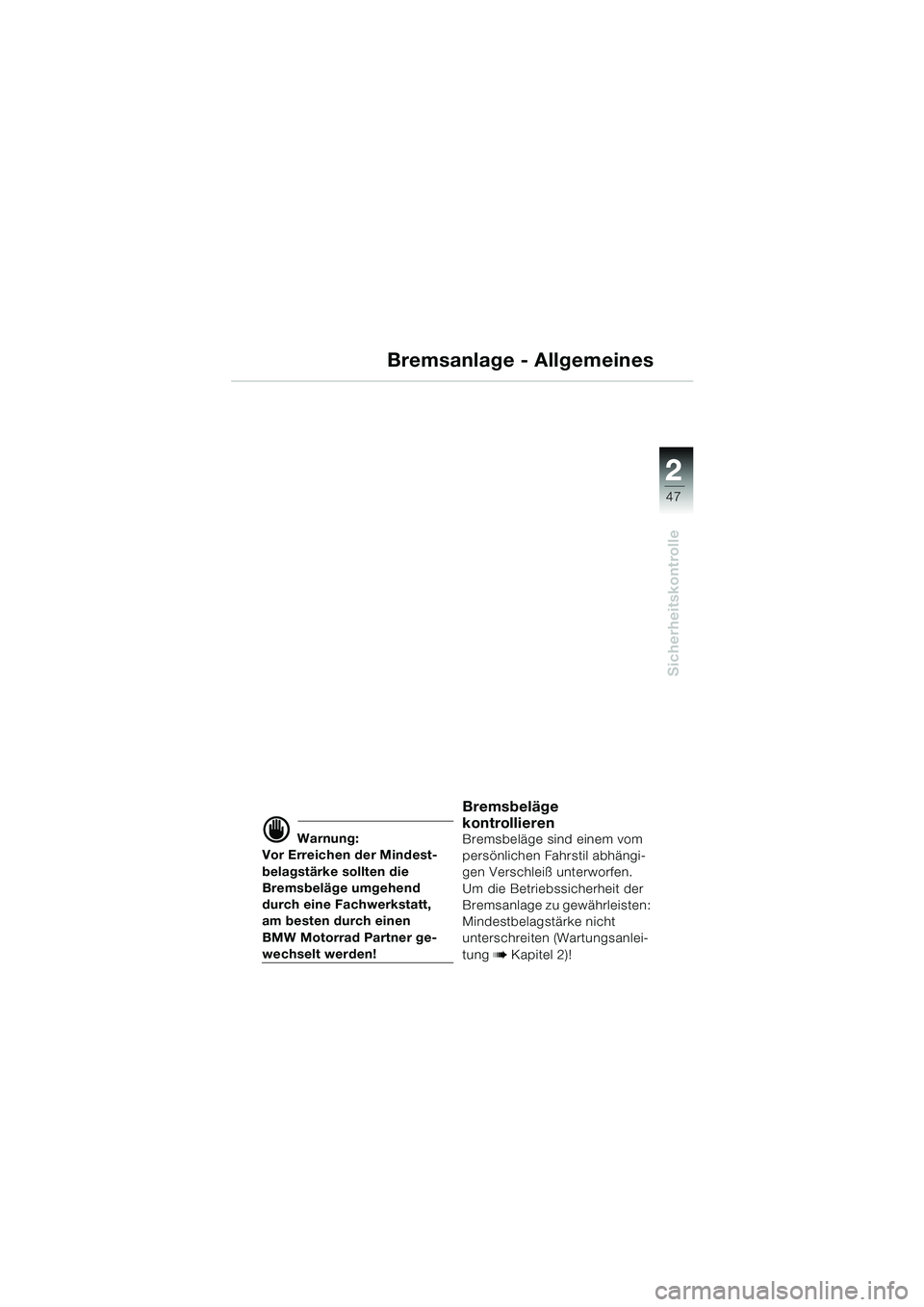

Bremsbeläge
kontrollieren
Bremsbeläge sind einem vom
persönlichen Fahrstil abhängi-
gen Verschleiß unterworfen.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten:
Mindestbelagstärke nicht
unterschreiten (Wartungsanlei-
tung
b Kapitel 2)!
10LTbkd4.book Seite 47 Donnerstag, 5. September 2002 7:17 07

48
Sicherheitskontrolle
2
Bremsflüssigkeitsstand
kontrollieren
d Warnung:
Bei BMW Integral ABS sinkt
durch den Verschleiß der
Bremsbeläge der Bremsflüs-
sigkeitsstand im Ausgleichs-
behälter (b 50) NICHT ab.
d Warnung:
Ist der Bremsflüssigkeits-
stand im Ausgleichsbehälter
(
b 50) unter die angegebene
MIN-Markierung abgesun-
ken, Bremsanlage umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
überprüfen lassen.

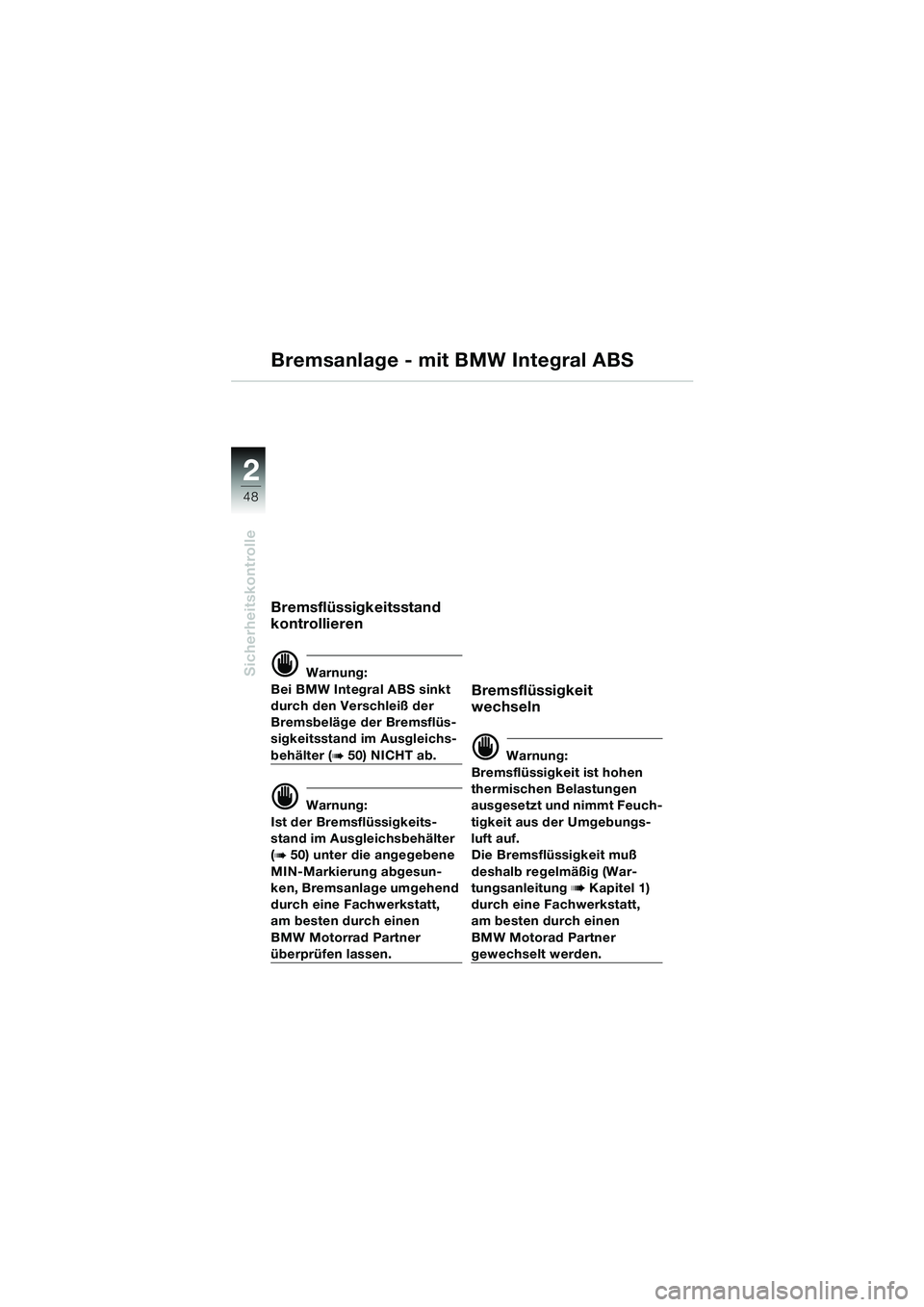

Bremsflüssigkeit
