BMW MOTORRAD K 1200 LT 2002 Betriebsanleitung (in German)

29
Übersicht und Bedienung
1

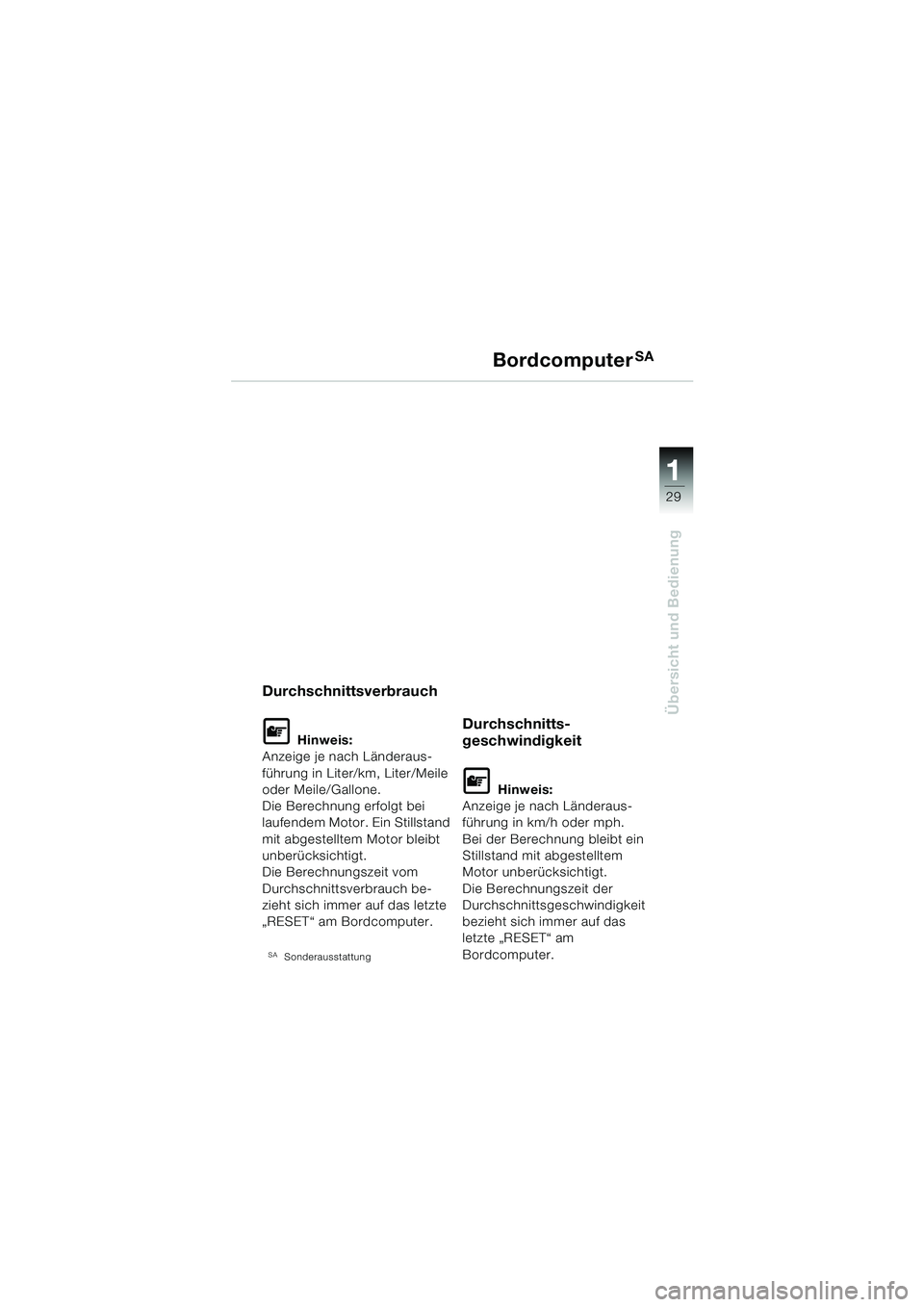

BordcomputerSA
Durchschnittsverbrauch
L Hinweis:
Anzeige je nach Länderaus-
führung in Liter/km, Liter/Meile
oder Meile/Gallone.
Die Berechnung erfolgt bei
laufendem Motor. Ein Stillstand
mit abgestelltem Motor bleibt
unberücksichtigt.
Die Berechnungszeit vom
Durchschnittsverbrauch be-
zieht sich immer auf das letzte
„RESET“ am Bordcomputer.
SASonderausstattung
Durchschnitts-
geschwindigkeit
L Hinweis:
Anzeige je nach Länderaus-
führung in km/h oder mph.
Bei der Berechnung bleibt ein
Stillstand mit abgestelltem
Motor unberücksichtigt.
Die Berechnungszeit der
Durchschnittsgeschwindigkeit
bezieht sich immer auf das
letzte „RESET“ am
Bordcomputer.
10LTbkd4.book Seite 29 Donnerstag, 5. September 2002 7:17 07

30
Übersicht und Bedienung
1

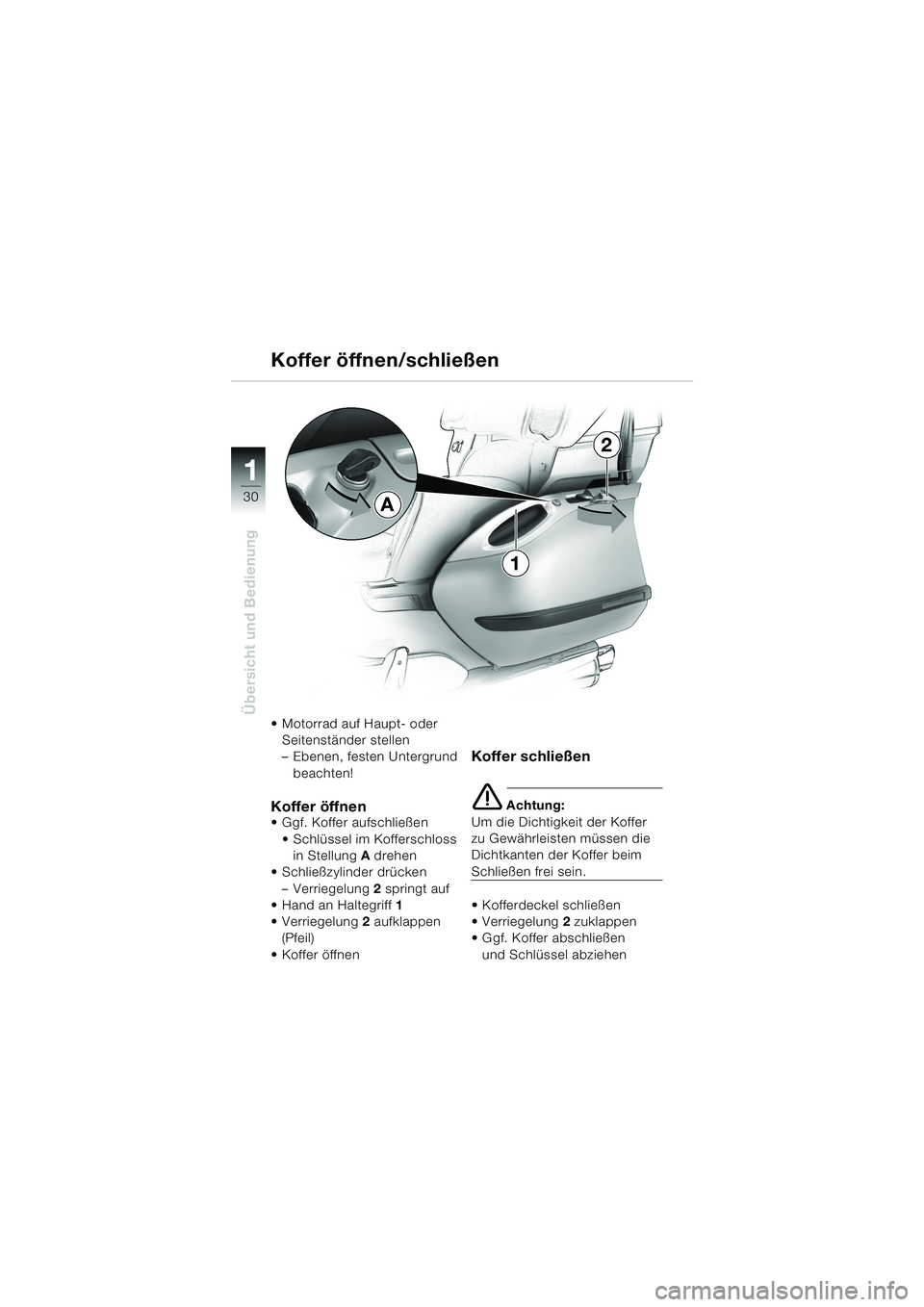

Koffer öffnen/schließen
 Motorrad auf Haupt- oder
Seitenständer stellen
– Ebenen, festen Untergrund
beachten!
Koffer öffnen Ggf. Koffer aufschließen
 Schlüssel im Kofferschloss
in StellungA drehen
 Schließzylinder drücken
– Verriegelung2 springt auf
 Hand an Haltegriff1
 Verriegelung2 aufklappen
(Pfeil)
 Koffer öffnen
Koffer schließen
e Achtung:
Um die Dichtigkeit der Koffer
zu Gewährleisten müssen die
Dichtkanten der Koffer beim
Schließen frei sein.
 Kofferdeckel schließen
 Verriegelung2 zuklappen
 Ggf. Koffer abschließen
und Schlüssel abziehen
A
1
2
10LTbkd4.book Seite 30 Donnerstag, 5. September 2002 7:17 07

31
Übersicht und Bedienung
1

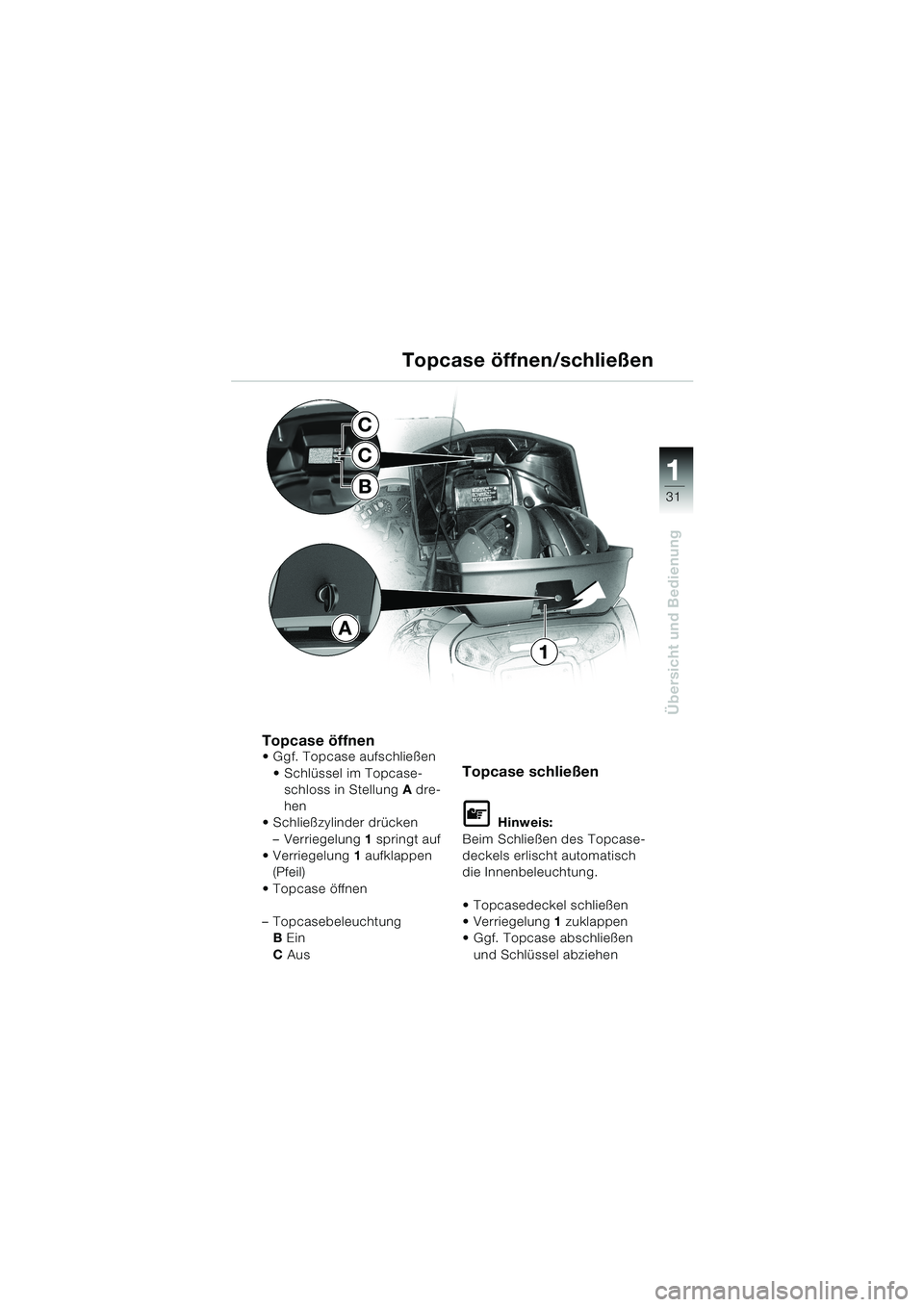

Topcase öffnen/schließen
Topcase öffnen Ggf. Topcase aufschließen
 Schlüssel im Topcase-
schloss in StellungA dre-
hen
 Schließzylinder drücken
– Verriegelung1 springt auf
 Verriegelung1 aufklappen
(Pfeil)
 Topcase öffnen
– Topcasebeleuchtung
B Ein
C AusTopcase schließen
L Hinweis:
Beim Schließen des Topcase-
deckels erlischt automatisch
die Innenbeleuchtung.
 Topcasedeckel schließen
 Verriegelung1 zuklappen
 Ggf. Topcase abschließen
und Schlüssel abziehen
A
1
C
C
B
10LTbkd4.book Seite 31 Donnerstag, 5. September 2002 7:17 07

32
Übersicht und Bedienung
1
Fahrersitzbank
Fahrersitzbank öffnen Motorrad auf Haupt- oder
Seitenständer stellen
– Ebenen, festen Untergrund
beachten!
 Linken Koffer öffnen (
b 30)
 Hebel1 herausziehen (Pfeil) Sitzbank nach vorne klappen
(Pfeil)
– Befestigung für Helmhalter
(
b 38),
– Handrad für Federvorspan-
nung (
b 52),
– Batterie und Sicherungen
(Wartungsanleitung
b
Kapitel 2)
sind zugänglich
1
10LTbkd4.book Seite 32 Donnerstag, 5. September 2002 7:17 07

33
Übersicht und Bedienung
1B
A

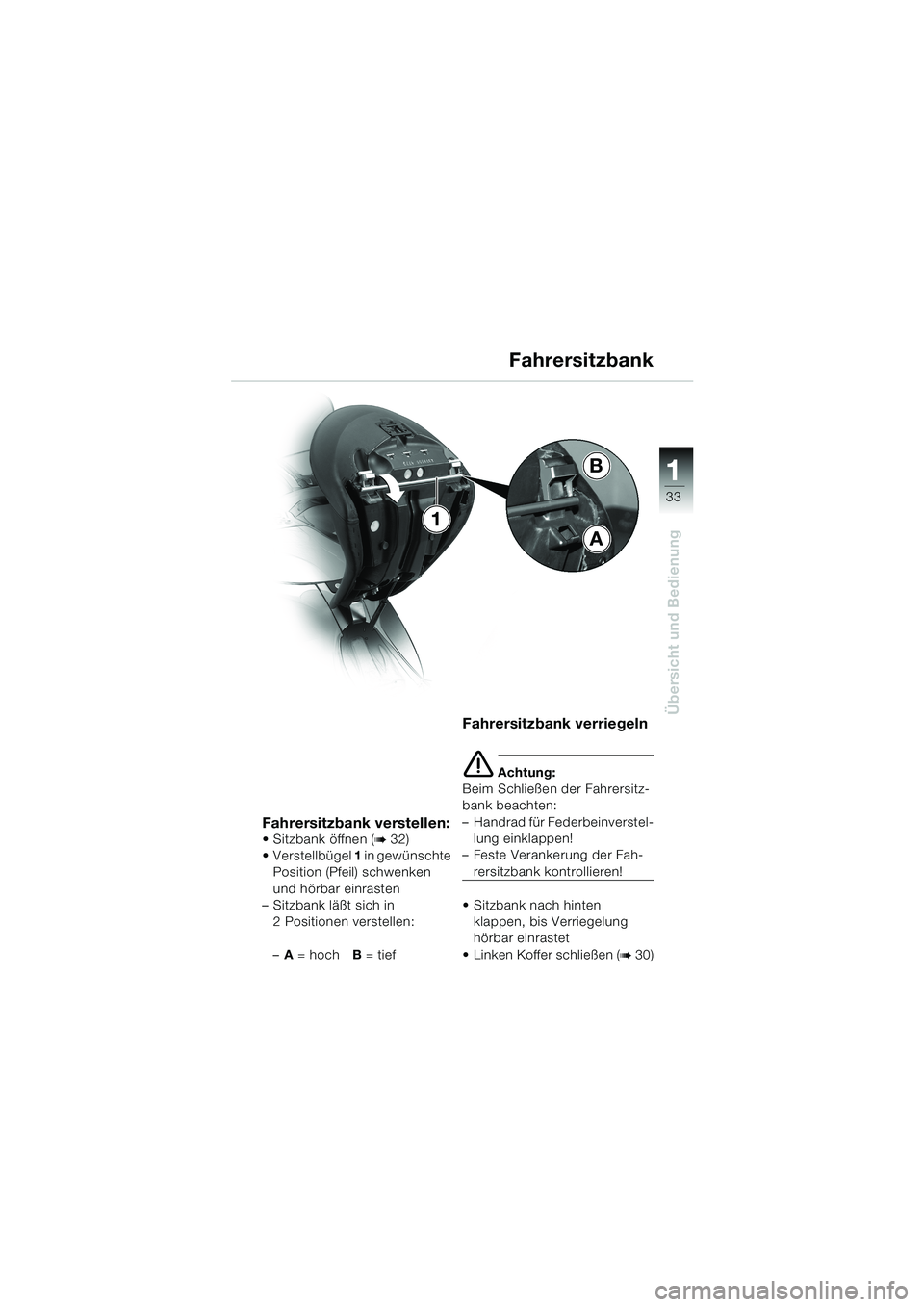

1Fahrersitzbank
Fahrersitzbank verstellen: Sitzbank öffnen (b 32)
 Verstellbügel 1 in gewünschte
Position (Pfeil) schwenken
und hörbar einrasten
– Sitzbank läßt sich in
2 Positionen verstellen:
–A = hochB = tief
Fahrersitzbank verriegeln
e Achtung:
Beim Schließen der Fahrersitz-
bank beachten:
– Handrad für Federbeinverstel-
lung einklappen!
– Feste Verankerung der Fah-
rersitzbank kontrollieren!
 Sitzbank nach hinten
klappen, bis Verriegelung
hörbar einrastet
 Linken Koffer schließen (
b 30)
10LTbkd4.book Seite 33 Donnerstag, 5. September 2002 7:17 07

34
Übersicht und Bedienung
1

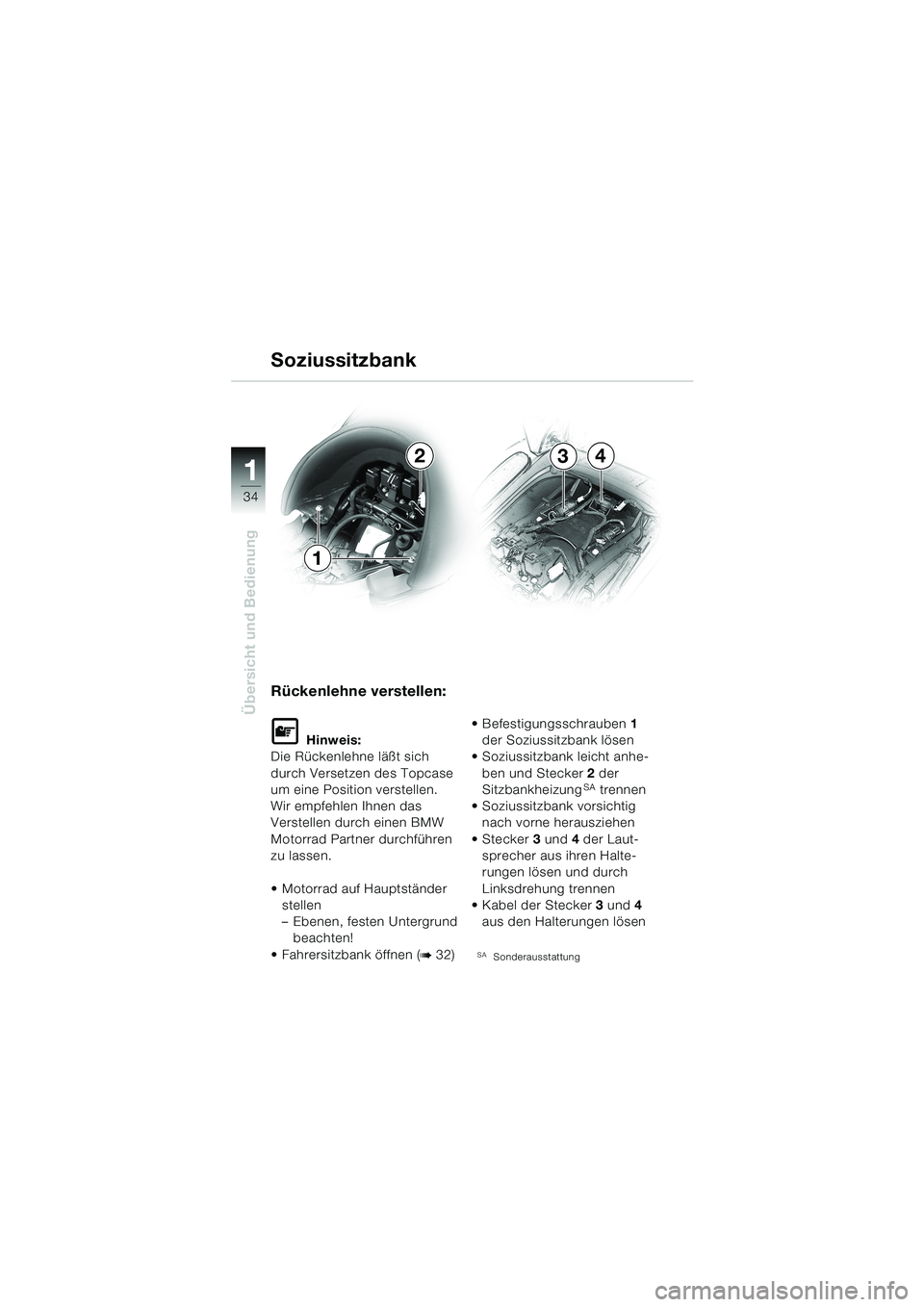

Soziussitzbank
Rückenlehne verstellen:
L Hinweis:
Die Rückenlehne läßt sich
durch Versetzen des Topcase
um eine Position verstellen.
Wir empfehlen Ihnen das
Verstellen durch einen BMW
Motorrad Partner durchführen
zu lassen.
 Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund
beachten!
 Fahrersitzbank öffnen (
b 32) Befestigungsschrauben1
der Soziussitzbank lösen
 Soziussitzbank leicht anhe-
ben und Stecker2 der
Sitzbankheizung
SA trennen
 Soziussitzbank vorsichtig
nach vorne herausziehen
Stecker3 und4 der Laut-
sprecher aus ihren Halte-
rungen lösen und durch
Linksdrehung trennen
Kabel der Stecker3 und4
aus den Halterungen lösen
SASonderausstattung
2
1
34
10LTbkd4.book Seite 34 Donnerstag, 5. September 2002 7:17 07

35
Übersicht und Bedienung
1

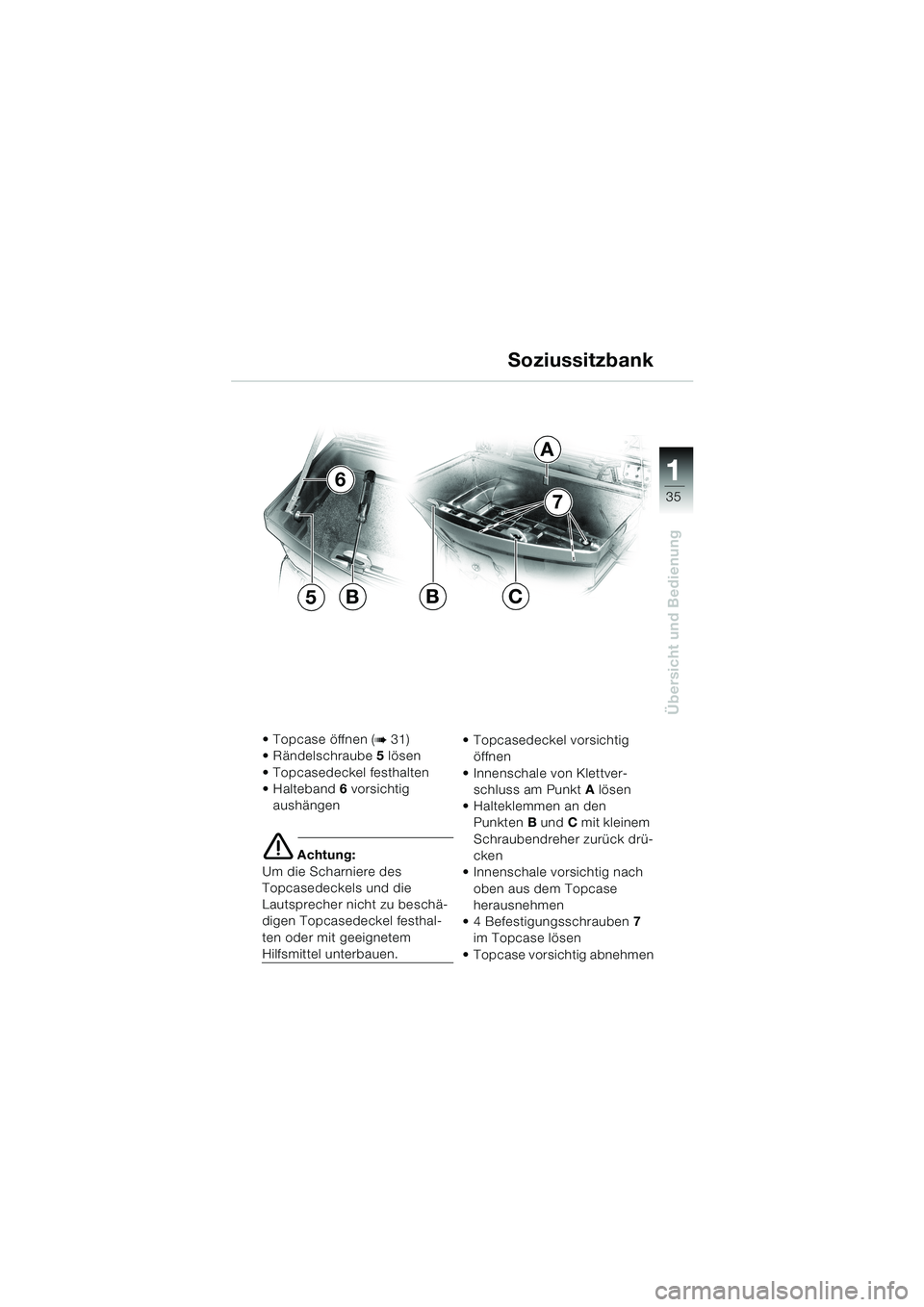

Soziussitzbank
 Topcase öffnen (b 31)
Rändelschraube5 lösen
 Topcasedeckel festhalten
Halteband6 vorsichtig
aushängen
e Achtung:
Um die Scharniere des
Topcasedeckels und die
Lautsprecher nicht zu beschä-
digen Topcasedeckel festhal-
ten oder mit geeignetem
Hilfsmittel unterbauen. Topcasedeckel vorsichtig
öffnen
 Innenschale von Klettver-
schluss am PunktA lösen
 Halteklemmen an den
PunktenB undC mit kleinem
Schraubendreher zurück drü-
cken
 Innenschale vorsichtig nach
oben aus dem Topcase
herausnehmen
 4 Befestigungsschrauben7
im Topcase lösen
 Topcase vorsichtig abnehmen
5B
6
A
BC
7
10LTbkd4.book Seite 35 Donnerstag, 5. September 2002 7:17 07

36
Übersicht und Bedienung
1

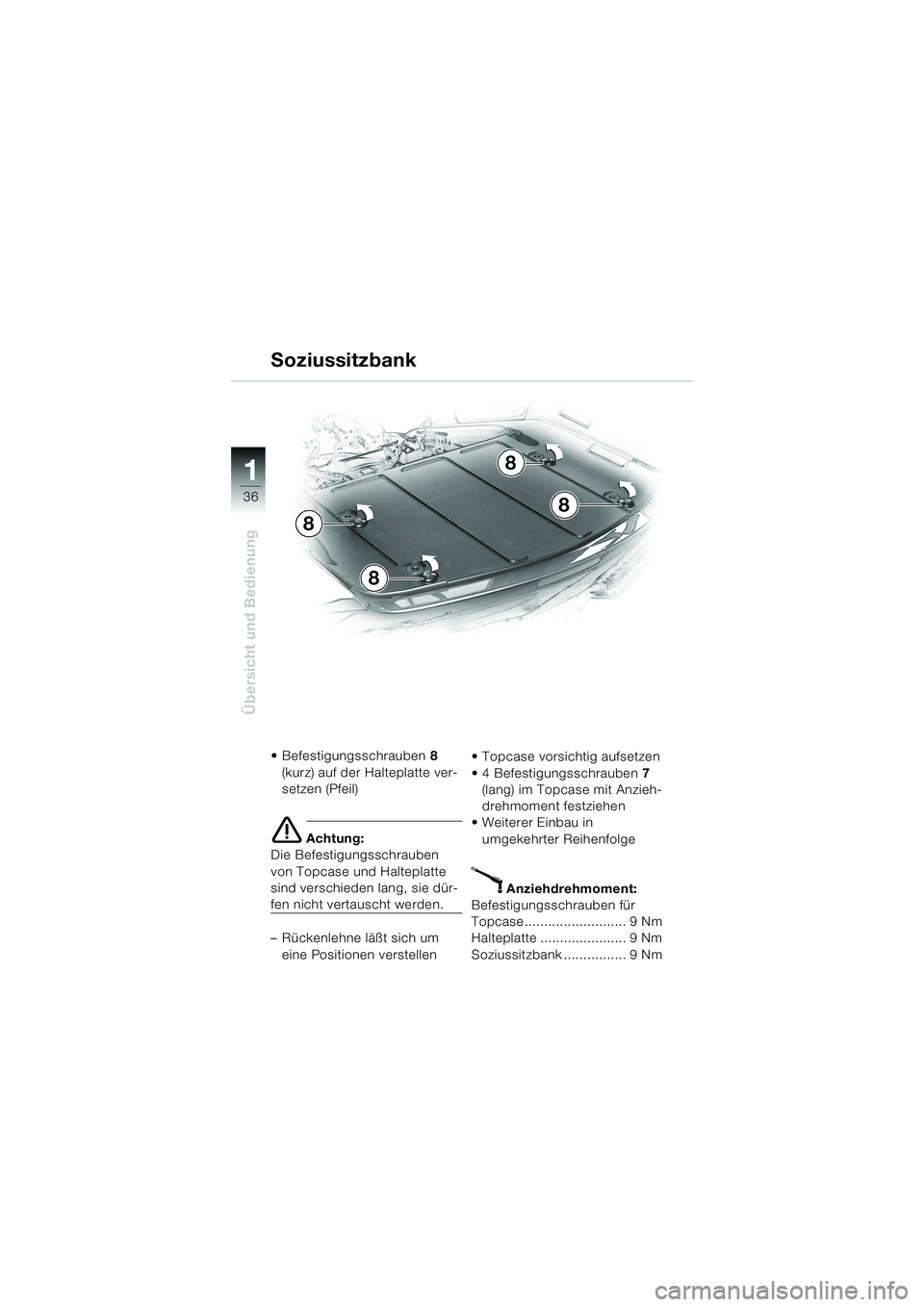

Soziussitzbank
 Befestigungsschrauben8
(kurz) auf der Halteplatte ver-
setzen (Pfeil)
e Achtung:
Die Befestigungsschrauben
von Topcase und Halteplatte
sind verschieden lang, sie dür-
fen nicht vertauscht werden.
– Rückenlehne läßt sich um
eine Positionen verstellen Topcase vorsichtig aufsetzen
 4 Befestigungsschrauben7
(lang) im Topcase mit Anzieh-
drehmoment festziehen
Weiterer Einbau in
umgekehrter Reihenfolge
X Anziehdrehmoment:
Befestigungsschrauben für
Topcase.......................... 9 Nm
Halteplatte ...................... 9 Nm
Soziussitzbank ................ 9 Nm
8
8
8
8
10LTbkd4.book Seite 36 Donnerstag, 5. September 2002 7:17 07

37
Übersicht und Bedienung
1

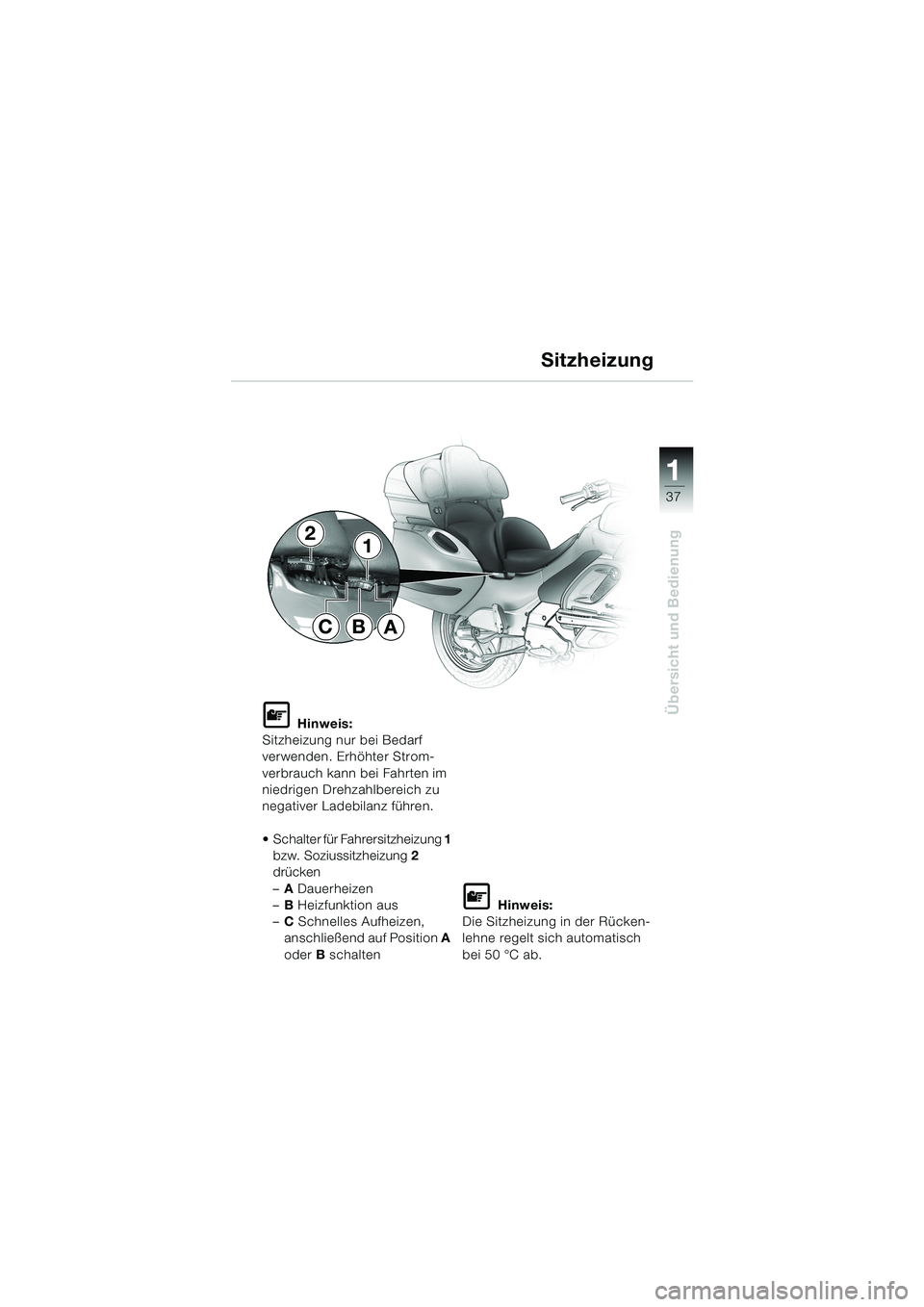

Sitzheizung
L Hinweis:
Sitzheizung nur bei Bedarf
verwenden. Erhöhter Strom-
verbrauch kann bei Fahrten im
niedrigen Drehzahlbereich zu
negativer Ladebilanz führen.
 Schalter für Fahrersitzheizung 1
bzw. Soziussitzheizung 2
drücken
–ADauerheizen
–BHeizfunktion aus
–CSchnelles Aufheizen,
anschließend auf Position A
oder B schalten
L Hinweis:
Die Sitzheizung in der Rücken-
lehne regelt sich automatisch
bei 50 °C ab.
21
ABC
10LTbkd4.book Seite 37 Donnerstag, 5. September 2002 7:17 07

38
Übersicht und Bedienung
1

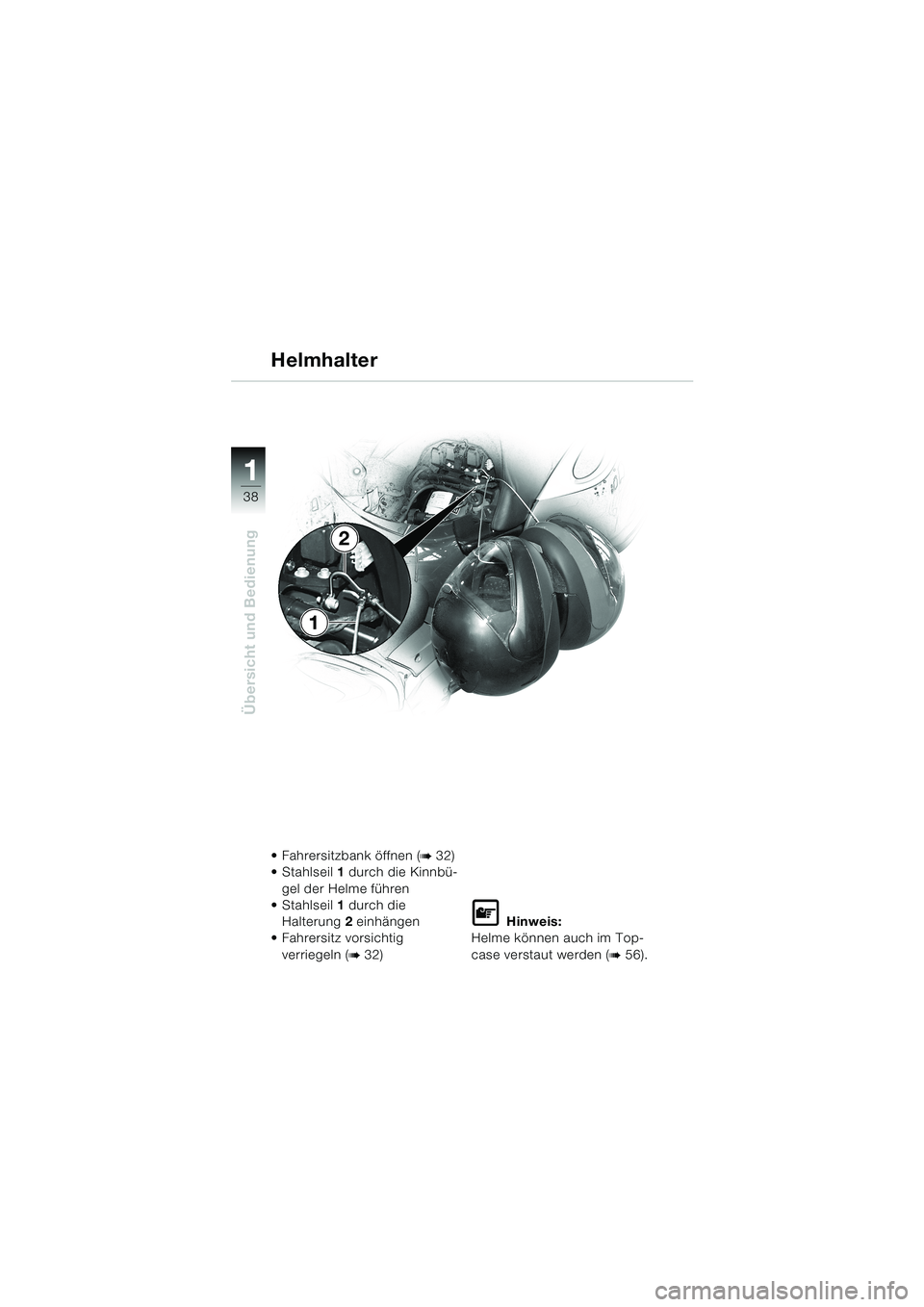

Helmhalter
 Fahrersitzbank öffnen (b 32)
Stahlseil1 durch die Kinnbü-
gel der Helme führen
Stahlseil1 durch die
Halterung2 einhängen
 Fahrersitz vorsichtig
verriegeln (
b 32)
L Hinweis:
Helme können auch im Top-
case verstaut werden (
b 56).
1
2
