BMW MOTORRAD K 1200 LT 2005 Betriebsanleitung (in German)

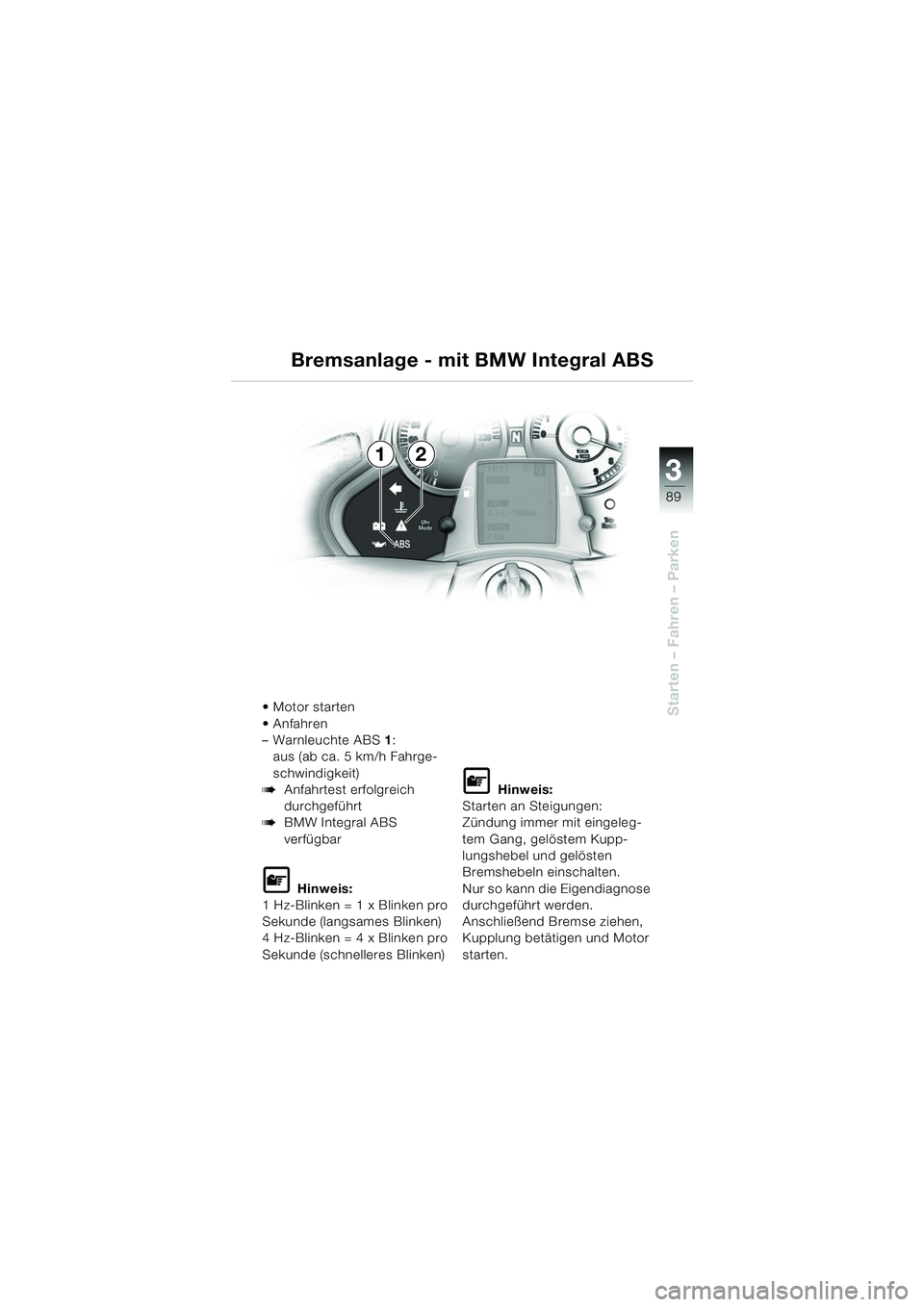

3
89
Starten – Fahren – Parken
12
 Motor starten
Anfahren
–Warnleuchte ABS1:
aus (ab ca. 5 km/h Fahrge-
schwindigkeit)
bAnfahrtest erfolgreich
durchgeführt
bBMW Integral ABS
verfügbar
L Hinweis:
1 Hz-Blinken = 1 x Blinken pro
Sekunde (langsames Blinken)
4 Hz-Blinken = 4 x Blinken pro
Sekunde (schnelleres Blinken)
L Hinweis:
Starten an Steigungen:
Zündung immer mit eingeleg-
tem Gang, gelöstem Kupp-
lungshebel und gelösten
Bremshebeln einschalten.
Nur so kann die Eigendiagnose
durchgeführt werden.
Anschließend Bremse ziehen,
Kupplung betätigen und Motor
starten.
Bremsanlage - mit BMW Integral ABS
10LTbkd6.book Seite 89 Freitag, 1. Juli 2005 8:41 08

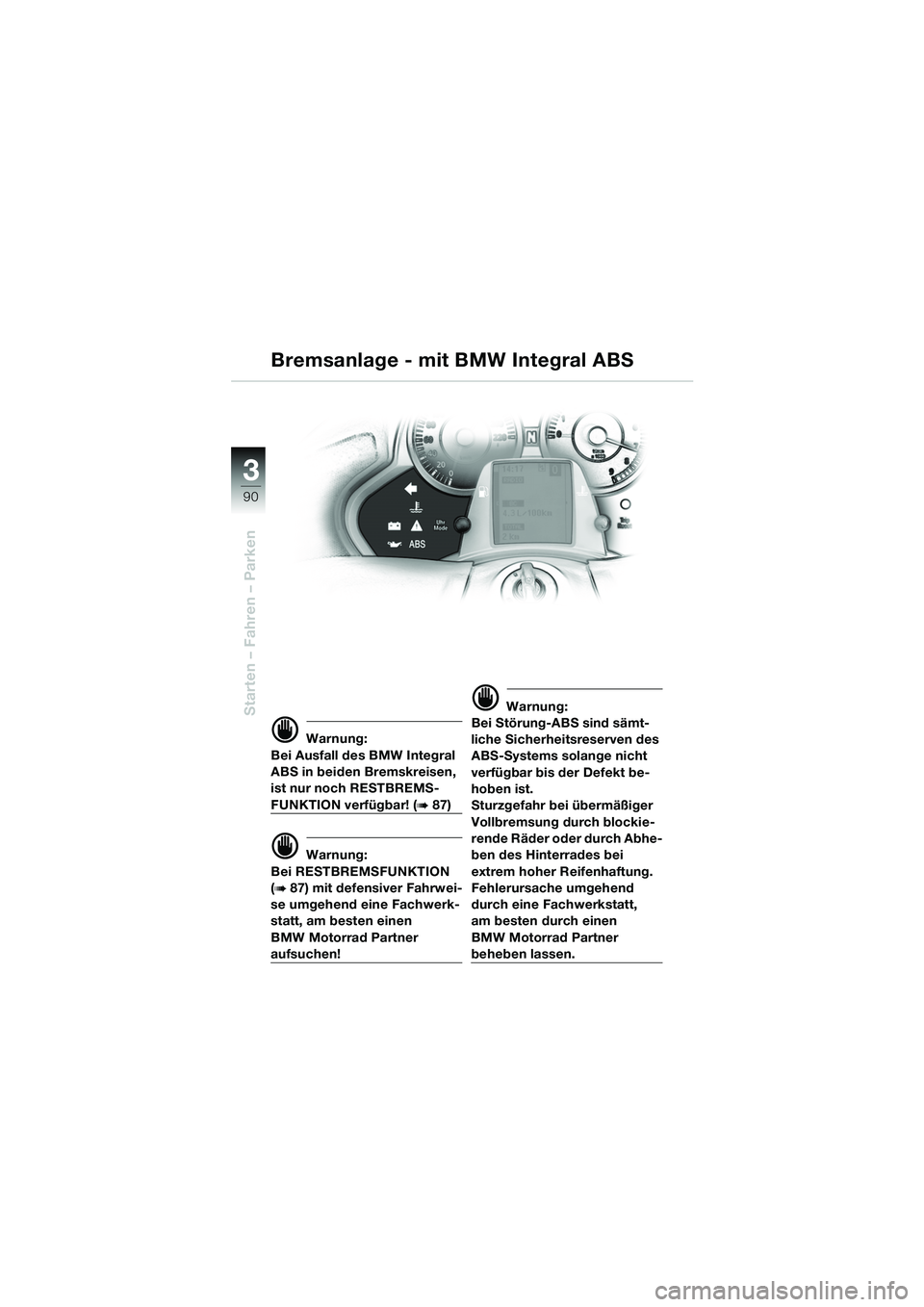

90
Starten – Fahren – Parken
3
d Warnung:
Bei Ausfall des BMW Integral
ABS in beiden Bremskreisen,
ist nur noch RESTBREMS-
FUNKTION verfügbar! (b 87)
d Warnung:
Bei RESTBREMSFUNKTION
(
b 87) mit defensiver Fahrwei-
se umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
d Warnung:
Bei Störung-ABS sind sämt-
liche Sicherheitsreserven des
ABS-Systems solange nicht
verfügbar bis der Defekt be-
hoben ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rende Räder oder durch Abhe-
ben des Hinterrades bei
extrem hoher Reifenhaftung.
Fehlerursache umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
beheben lassen.
Bremsanlage - mit BMW Integral ABS
10LTbkd6.book Seite 90 Freitag, 1. Juli 2005 8:41 08

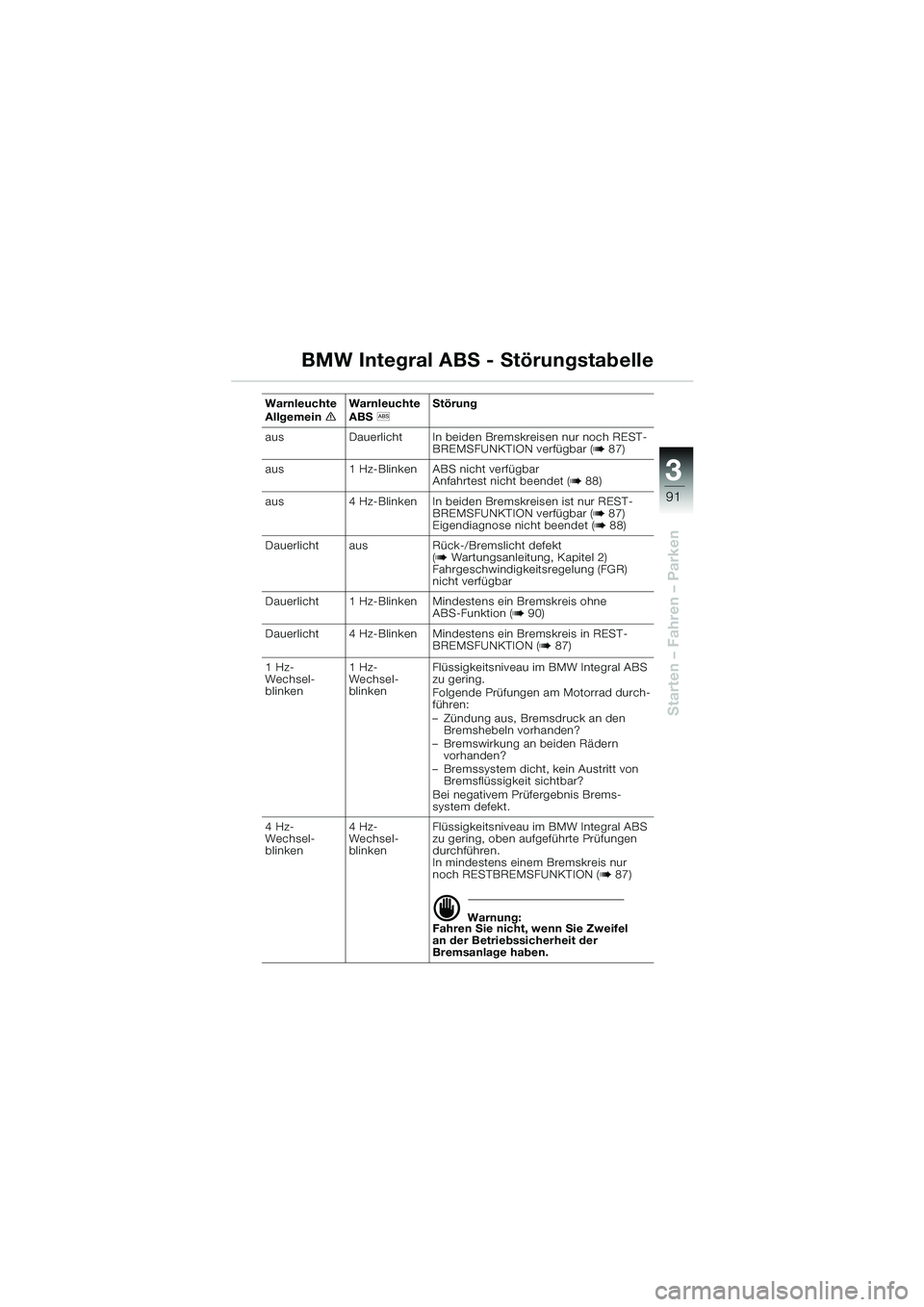

3
91
Starten – Fahren – Parken
BMW Integral ABS - Störungstabelle
Warnleuchte
AllgemeineWarnleuchte
ABS
l Störung
aus Dauerlicht In beiden Bremskreisen nur noch REST- BREMSFUNKTION verfügbar (
b 87)
aus 1 Hz-Blinken ABS nicht verfügbar Anfahrtest nicht beendet (
b 88)
aus 4 Hz-Blinken In beiden Bremskreisen ist nur REST- BREMSFUNKTION verfügbar (
b 87)
Eigendiagnose nicht beendet (b 88)
Dauerlicht aus Rück-/Bremslicht defekt (
b Wartungsanleitung, Kapitel 2)
Fahrgeschwindigkeitsregelung (FGR)
nicht verfügbar
Dauerlicht 1 Hz-Blinken Mindestens ein Bremskreis ohne ABS-Funktion (
b 90)
Dauerlicht 4 Hz-Blinken Mindestens ein Bremskreis in REST- BREMSFUNKTION (
b 87)
1 Hz-
Wechsel-
blinken 1 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering.
Folgende Prüfungen am Motorrad durch-
führen:
– Zündung aus, Bremsdruck an den
Bremshebeln vorhanden?
– Bremswirkung an beiden Rädern vorhanden?
– Bremssystem dicht, kein Austritt von Bremsflüssigkeit sichtbar?
Bei negativem Prüfergebnis Brems-
system defekt.
4 Hz-
Wechsel-
blinken 4 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering, oben aufgeführte Prüfungen
durchführen.
In mindestens einem Bremskreis nur
noch RESTBREMSFUNKTION (
b 87)
d Warnung:
Fahren Sie nicht, wenn Sie Zweifel
an der Betriebssicherheit der
Bremsanlage haben.
10LTbkd6.book Seite 91 Freitag, 1. Juli 2005 8:41 08

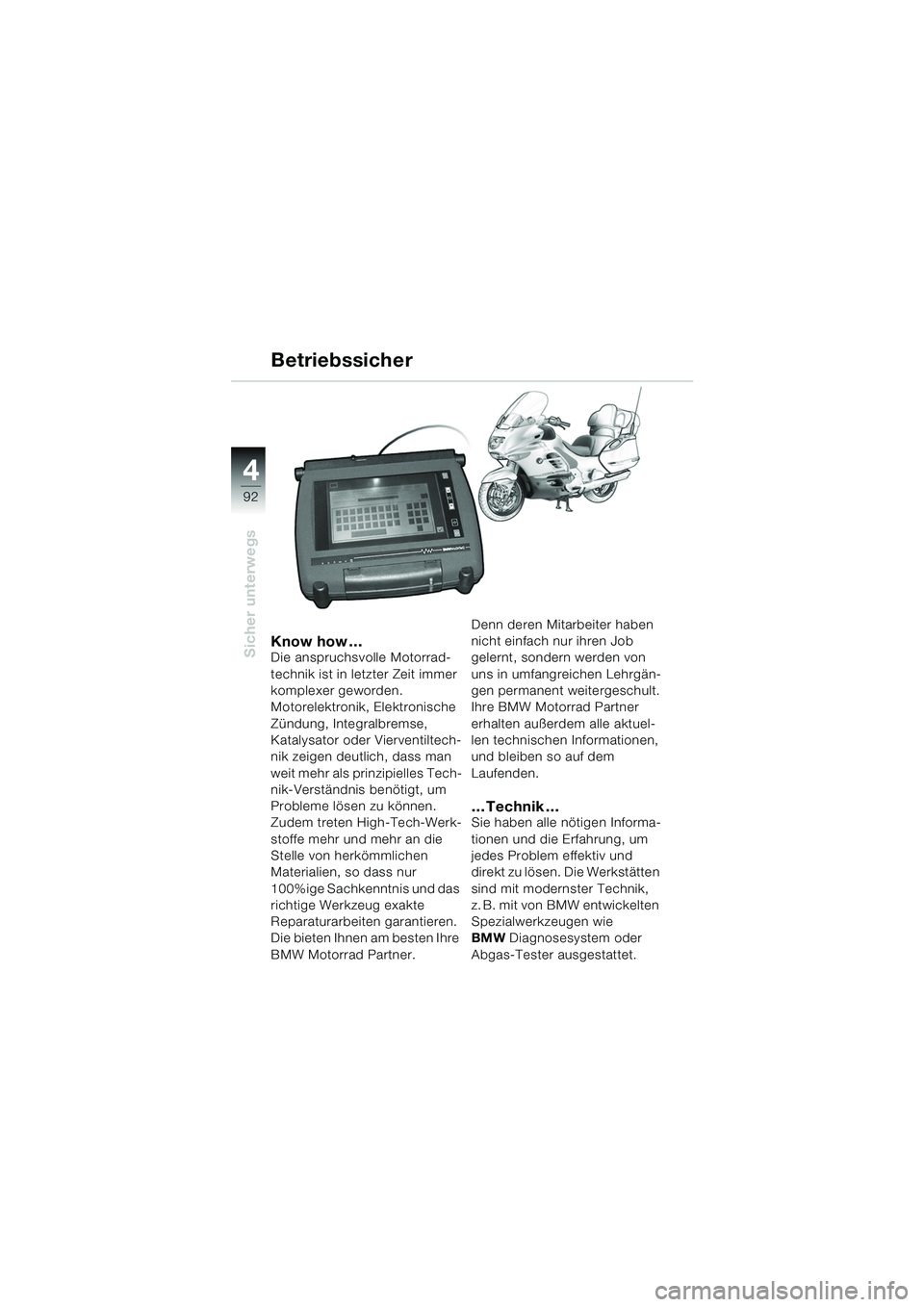

92
Sicher unterwegs
4
Know how …Die anspruchsvolle Motorrad-
technik ist in letzter Zeit immer
komplexer geworden.
Motorelektronik, Elektronische
Zündung, Integralbremse,
Katalysator oder Vierventiltech-
nik zeigen deutlich, dass man
weit mehr als prinzipielles Tech-
nik-Verständnis benötigt, um
Probleme lösen zu können.
Zudem treten High-Tech-Werk-
stoffe mehr und mehr an die
Stelle von herkömmlichen
Materialien, so dass nur
100%ige Sachkenntnis und das
richtige Werkzeug exakte
Reparaturarbeiten garantieren.
Die bieten Ihnen am besten Ihre
BMW Motorrad Partner.Denn deren Mitarbeiter haben
nicht einfach nur ihren Job
gelernt, sondern werden von
uns in umfangreichen Lehrgän-
gen permanent weitergeschult.
Ihre BMW Motorrad Partner
erhalten außerdem alle aktuel-
len technischen Informationen,
und bleiben so auf dem
Laufenden.
… Technik …Sie haben alle nötigen Informa-
tionen und die Erfahrung, um
jedes Problem effektiv und
direkt zu lösen. Die Werkstätten
sind mit modernster Technik,
z. B. mit von BMW entwickelten
Spezialwerkzeugen wie
BMW
Diagnosesystem oder
Abgas-Tester ausgestattet.
Betriebssicher
10LTbkd6.book Seite 92 Freitag, 1. Juli 2005 8:41 08

4
93
Sicher unterwegs

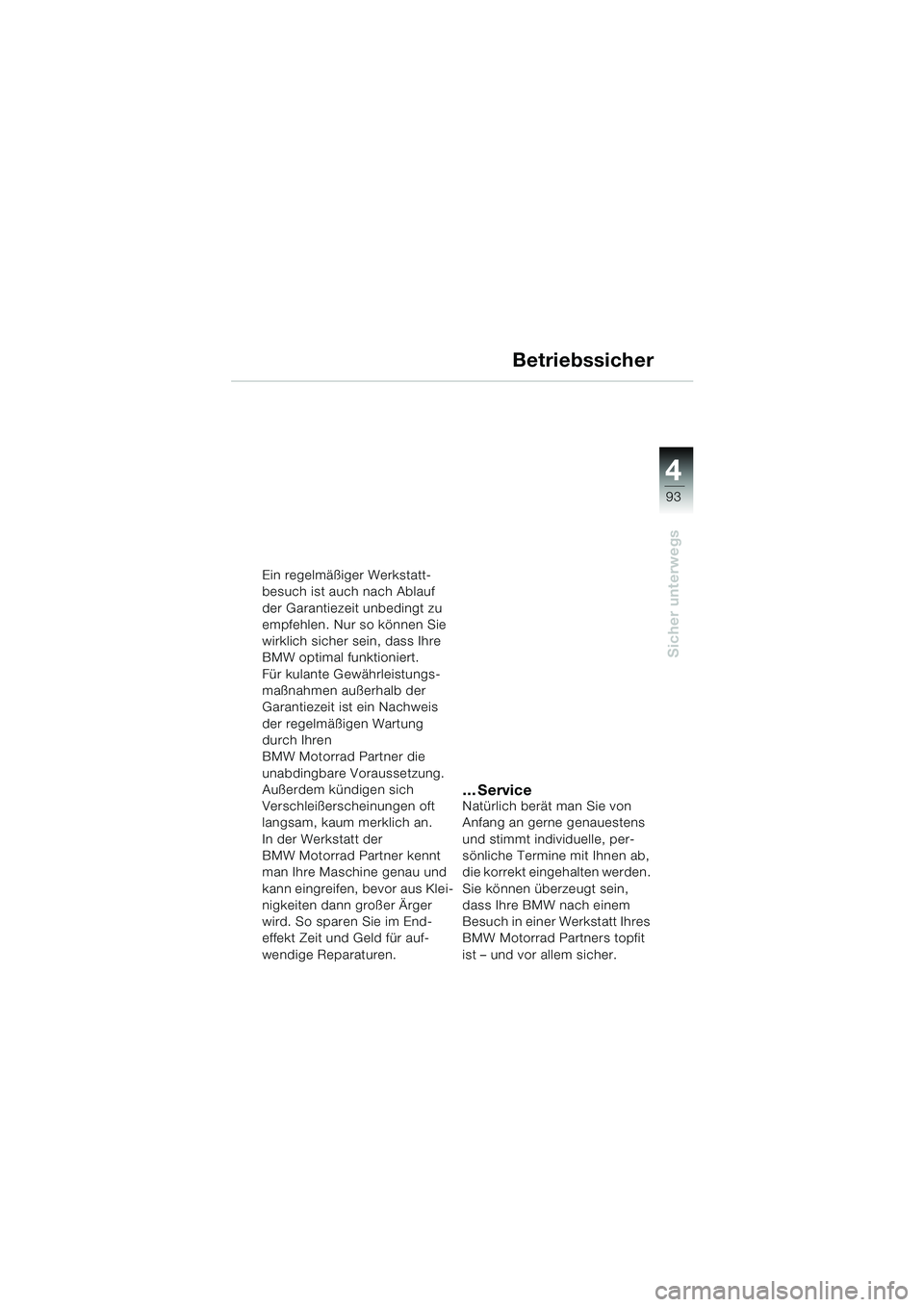

Betriebssicher
Ein regelmäßiger Werkstatt-
besuch ist auch nach Ablauf
der Garantiezeit unbedingt zu
empfehlen. Nur so können Sie
wirklich sicher sein, dass Ihre
BMW optimal funktioniert.
Für kulante Gewährleistungs-
maßnahmen außerhalb der
Garantiezeit ist ein Nachweis
der regelmäßigen Wartung
durch Ihren
BMW Motorrad Partner die
unabdingbare Voraussetzung.
Außerdem kündigen sich
Verschleißerscheinungen oft
langsam, kaum merklich an.
In der Werkstatt der
BMW Motorrad Partner kennt
man Ihre Maschine genau und
kann eingreifen, bevor aus Klei-
nigkeiten dann großer Ärger
wird. So sparen Sie im End-
effekt Zeit und Geld für auf-
wendige Reparaturen.
…ServiceNatürlich berät man Sie von
Anfang an gerne genauestens
und stimmt individuelle, per-
sönliche Termine mit Ihnen ab,
die korrekt eingehalten werden.
Sie können überzeugt sein,
dass Ihre BMW nach einem
Besuch in einer Werkstatt Ihres
BMW Motorrad Partners topfit
ist – und vor allem sicher.
10LTbkd6.book Seite 93 Freitag, 1. Juli 2005 8:41 08

94
Sicher unterwegs
4
Service weltweit
BMW Service CardFür alle neuen BMW Motorräder
gibt es die Service Card.
Durch eine Vielzahl von
Pannenhilfsleistungen sind Sie
damit rundherum abgesichert,
falls unterwegs doch mal ein
Problem an Ihrem Motorrad
auftreten sollte.
Im Falle einer Panne in Europa
rufen Sie einfach vom nächsten
Telefon aus in unserer Bereits-
schaftsdienst-Zentrale an. Dort
sind unsere Fachleute rund um
die Uhr erreichbar. Sie stehen
Ihnen mit Rat und Tat zur Seite
und vermitteln Ihnen Leistun-
gen wie eine europaweite
Pannenhilfe vor Ort, Bergen
und Abschleppen des Motor-
rades zur nächsten Werkstatt
eines BMW Motorrad Partners,
Taxitransfer bis hin zum
Fahrzeugersatz und Hotelüber-
nachtung.
BMW Service weltweitWer noch weiter hinaus will,
dem sind kaum Grenzen
gesetzt, denn immerhin sind wir
in über 100 Ländern der Erde
vertreten.
L Hinweis:
Wenn Sie Fragen zum BMW-
Händlernetz haben, rufen Sie
uns einfach an. In jedem euro-
päischen Land sind wir per
Telefon-Hotline direkt für Sie
erreichbar. Die Telefonnum-
mern finden Sie im "Service
Kontakt / Service Contact" Heft
(siehe Bordliteratur).
Oder informieren Sie sich unter
der jeweiligen Homepage-
Adresse im Internet.
10LTbkd6.book Seite 94 Freitag, 1. Juli 2005 8:41 08

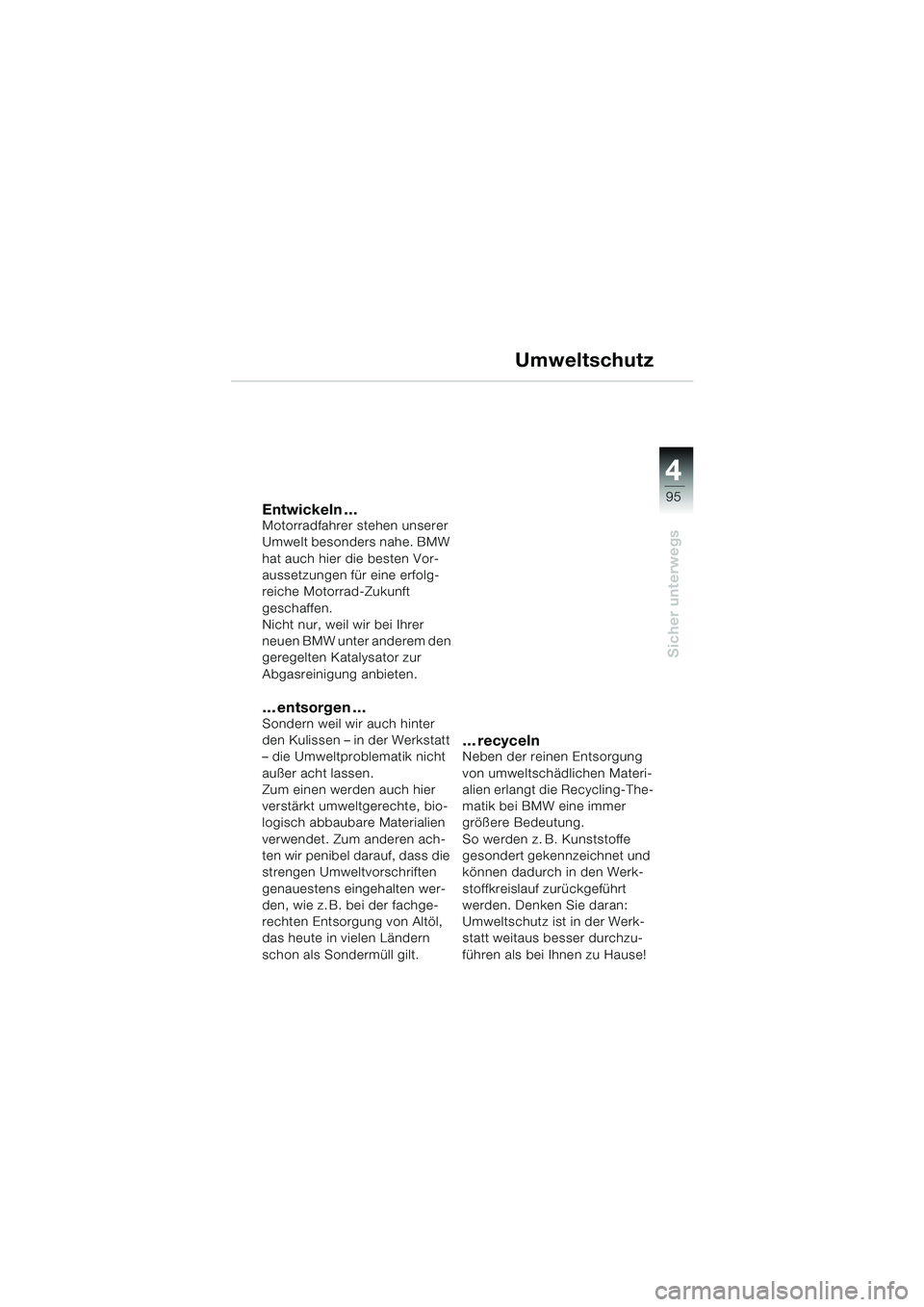

4
95
Sicher unterwegs
Umweltschutz
Entwickeln …Motorradfahrer stehen unserer
Umwelt besonders nahe. BMW
hat auch hier die besten Vor-
aussetzungen für eine erfolg-
reiche Motorrad-Zukunft
geschaffen.
Nicht nur, weil wir bei Ihrer
neuen BMW unter anderem den
geregelten Katalysator zur
Abgasreinigung anbieten.
…entsorgen…Sondern weil wir auch hinter
den Kulissen – in der Werkstatt
– die Umweltproblematik nicht
außer acht lassen.
Zum einen werden auch hier
verstärkt umweltgerechte, bio-
logisch abbaubare Materialien
verwendet. Zum anderen ach-
ten wir penibel darauf, dass die
strengen Umweltvorschriften
genauestens eingehalten wer-
den, wie z. B. bei der fachge-
rechten Entsorgung von Altöl,
das heute in vielen Ländern
schon als Sondermüll gilt.
… recycelnNeben der reinen Entsorgung
von umweltschädlichen Materi-
alien erlangt die Recycling-The-
matik bei BMW eine immer
größere Bedeutung.
So werden z. B. Kunststoffe
gesondert gekennzeichnet und
können dadurch in den Werk-
stoffkreislauf zurückgeführt
werden. Denken Sie daran:
Umweltschutz ist in der Werk-
statt weitaus besser durchzu-
führen als bei Ihnen zu Hause!
10LTbkd6.book Seite 95 Freitag, 1. Juli 2005 8:41 08

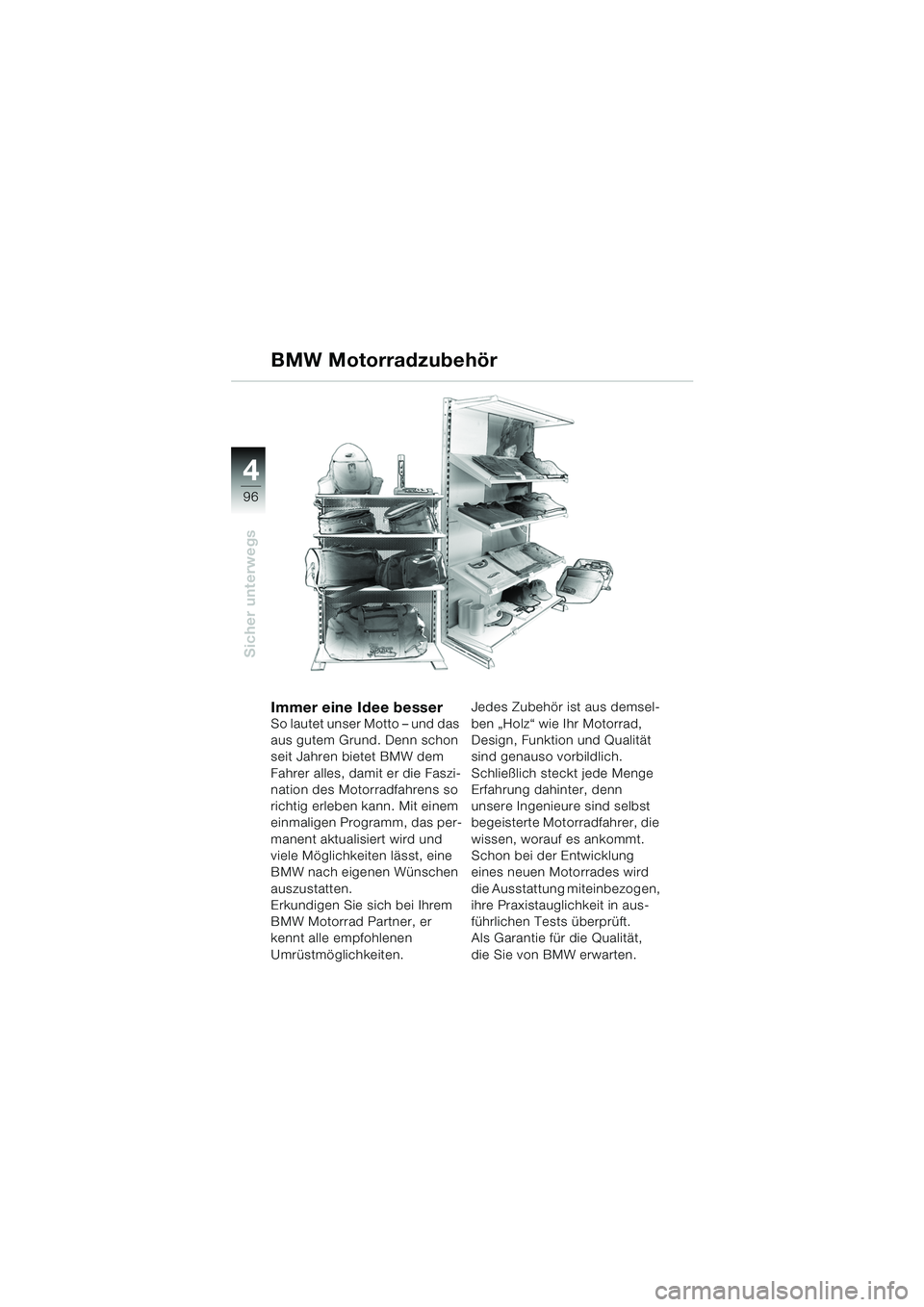

96
Sicher unterwegs
4
BMW Motorradzubehör
Immer eine Idee besserSo lautet unser Motto – und das
aus gutem Grund. Denn schon
seit Jahren bietet BMW dem
Fahrer alles, damit er die Faszi-
nation des Motorradfahrens so
richtig erleben kann. Mit einem
einmaligen Programm, das per-
manent aktualisiert wird und
viele Möglichkeiten lässt, eine
BMW nach eigenen Wünschen
auszustatten.
Erkundigen Sie sich bei Ihrem
BMW Motorrad Partner, er
kennt alle empfohlenen
Umrüstmöglichkeiten.Jedes Zubehör ist aus demsel-
ben „Holz“ wie Ihr Motorrad,
Design, Funktion und Qualität
sind genauso vorbildlich.
Schließlich steckt jede Menge
Erfahrung dahinter, denn
unsere Ingenieure sind selbst
begeisterte Motorradfahrer, die
wissen, worauf es ankommt.
Schon bei der Entwicklung
eines neuen Motorrades wird
die Ausstattung miteinbezogen,
ihre Praxistauglichkeit in aus-
führlichen Tests überprüft.
Als Garantie für die Qualität,
die Sie von BMW erwarten.
10LTbkd6.book Seite 96 Freitag, 1. Juli 2005 8:41 08

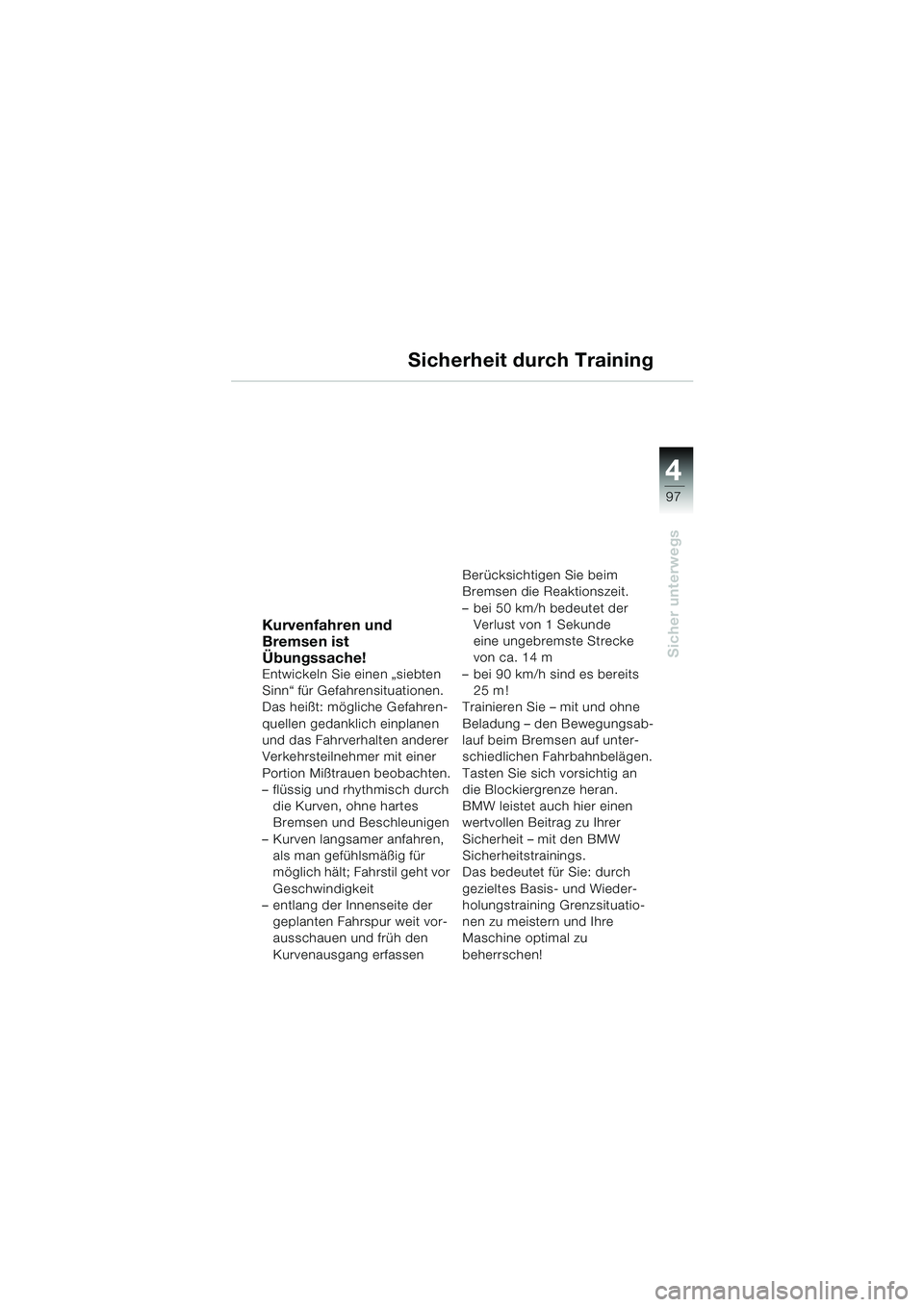

4
97
Sicher unterwegs
Sicherheit durch Training
Kurvenfahren und
Bremsen ist
Übungssache!
Entwickeln Sie einen „siebten
Sinn“ für Gefahrensituationen.
Das heißt: mögliche Gefahren-
quellen gedanklich einplanen
und das Fahrverhalten anderer
Verkehrsteilnehmer mit einer
Portion Mißtrauen beobachten.
– flüssig und rhythmisch durch die Kurven, ohne hartes
Bremsen und Beschleunigen
– Kurven langsamer anfahren, als man gefühlsmäßig für
möglich hält; Fahrstil geht vor
Geschwindigkeit
– entlang der Innenseite der
geplanten Fahrspur weit vor-
ausschauen und früh den
Kurvenausgang erfassen Berücksichtigen Sie beim
Bremsen die Reaktionszeit.
– bei 50 km/h bedeutet der
Verlust von 1 Sekunde
eine ungebremste Strecke
von ca. 14 m
– bei 90 km/h sind es bereits 25 m !
Trainieren Sie – mit und ohne
Beladung – den Bewegungsab-
lauf beim Bremsen auf unter-
schiedlichen Fahrbahnbelägen.
Tasten Sie sich vorsichtig an
die Blockiergrenze heran.
BMW leistet auch hier einen
wertvollen Beitrag zu Ihrer
Sicherheit – mit den BMW
Sicherheitstrainings.
Das bedeutet für Sie: durch
gezieltes Basis- und Wieder-
holungstraining Grenzsituatio-
nen zu meistern und Ihre
Maschine optimal zu
beherrschen!
10LTbkd6.book Seite 97 Freitag, 1. Juli 2005 8:41 08

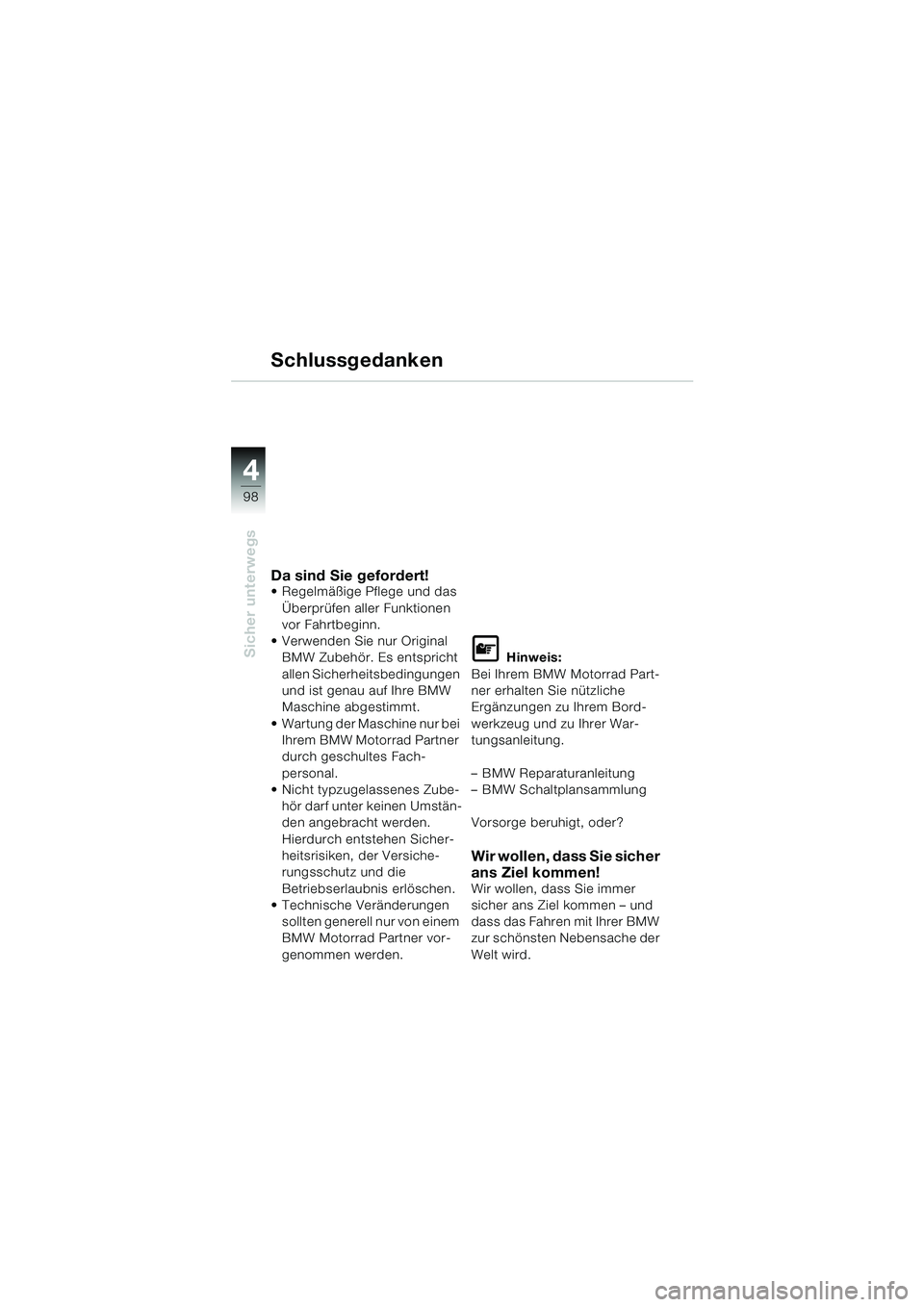

98
Sicher unterwegs
4
Schlussgedanken
Da sind Sie gefordert! Regelmäßige Pflege und das Überprüfen aller Funktionen
vor Fahrtbeginn.
 Verwenden Sie nur Original BMW Zubehör. Es entspricht
allen Sicherheitsbedingungen
und ist genau auf Ihre BMW
Maschine abgestimmt.
 Wartung der Maschine nur bei Ihrem BMW Motorrad Partner
durch geschultes Fach-
personal.
 Nicht typzugelassenes Zube-
hör darf unter keinen Umstän-
den angebracht werden.
Hierdurch entstehen Sicher-
heitsrisiken, der Versiche-
rungsschutz und die
Betriebserlaubnis erlöschen.
 Technische Veränderungen
sollten generell nur von einem
BMW Motorrad Partner vor-
genommen werden.
L Hinweis:
Bei Ihrem BMW Motorrad Part-
ner erhalten Sie nützliche
Ergänzungen zu Ihrem Bord-
werkzeug und zu Ihrer War-
tungsanleitung.
–BMW Reparaturanleitung
– BMW Schaltplansammlung
Vorsorge beruhigt, oder?
Wir wollen, dass Sie sicher
ans Ziel kommen!
Wir wollen, dass Sie immer
sicher ans Ziel kommen – und
dass das Fahren mit Ihrer BMW
zur schönsten Nebensache der
Welt wird.
10LTbkd6.book Seite 98 Freitag, 1. Juli 2005 8:41 08
