BMW MOTORRAD K 1200 LT 2005 Betriebsanleitung (in German)

22
59

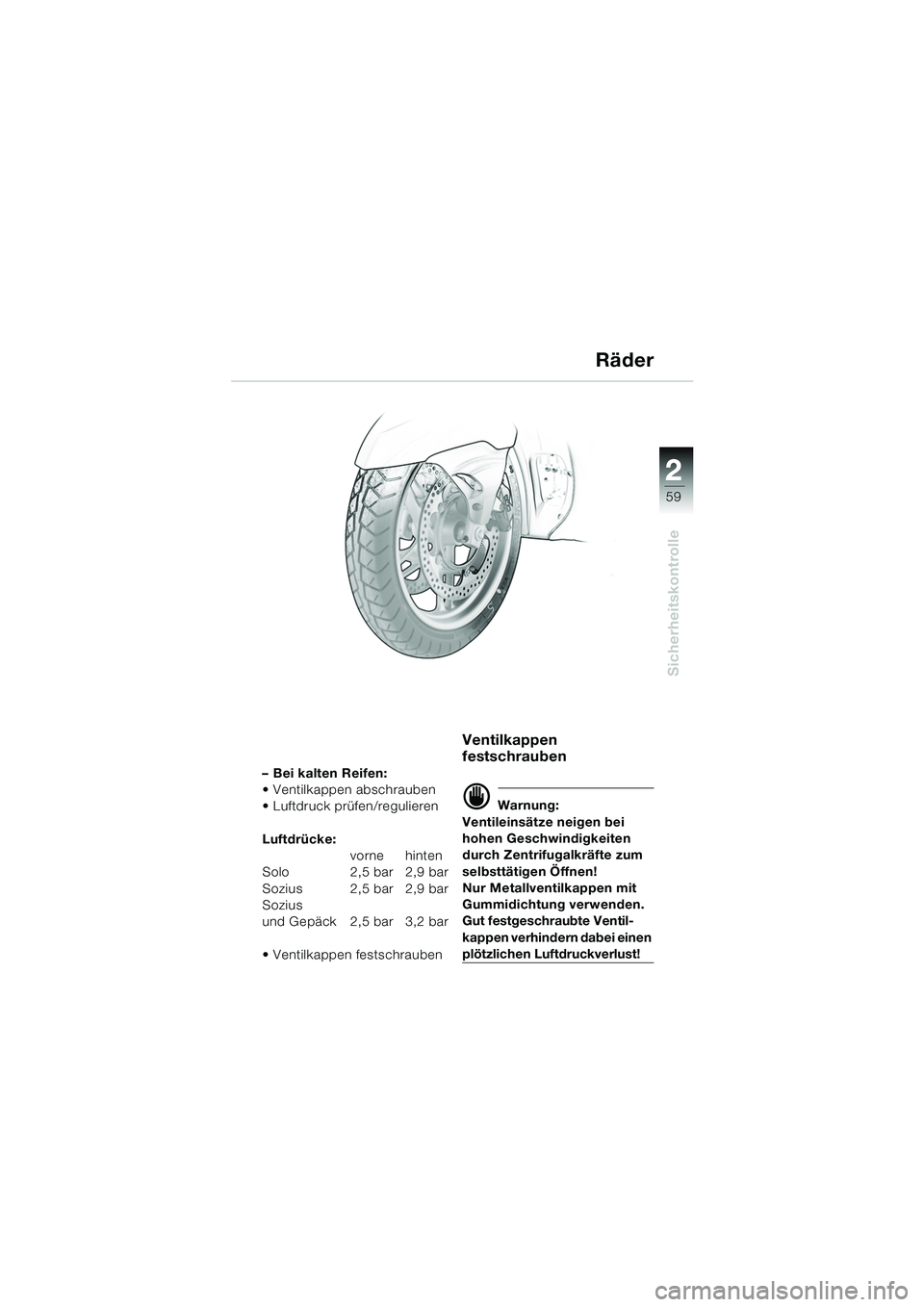

Sicherheitskontrolle
Räder
– Bei kalten Reifen:
 Ventilkappen abschrauben
 Luftdruck prüfen/regulieren
Luftdrücke:vorne hinten
Solo 2,5 bar 2,9 bar
Sozius 2,5 bar 2,9 bar
Sozius
und Gepäck 2,5 bar 3,2 bar
 Ventilkappen festschrauben
Ventilkappen
festschrauben
d Warnung:
Ventileinsätze neigen bei
hohen Geschwindigkeiten
durch Zentrifugalkräfte zum
selbsttätigen Öffnen!
Nur Metallventilkappen mit
Gummidichtung verwenden.
Gut festgeschraubte Ventil-
kappen verhindern dabei einen
plötzlichen Luftdruckverlust!
10LTbkd6.book Seite 59 Freitag, 1. Juli 2005 8:41 08

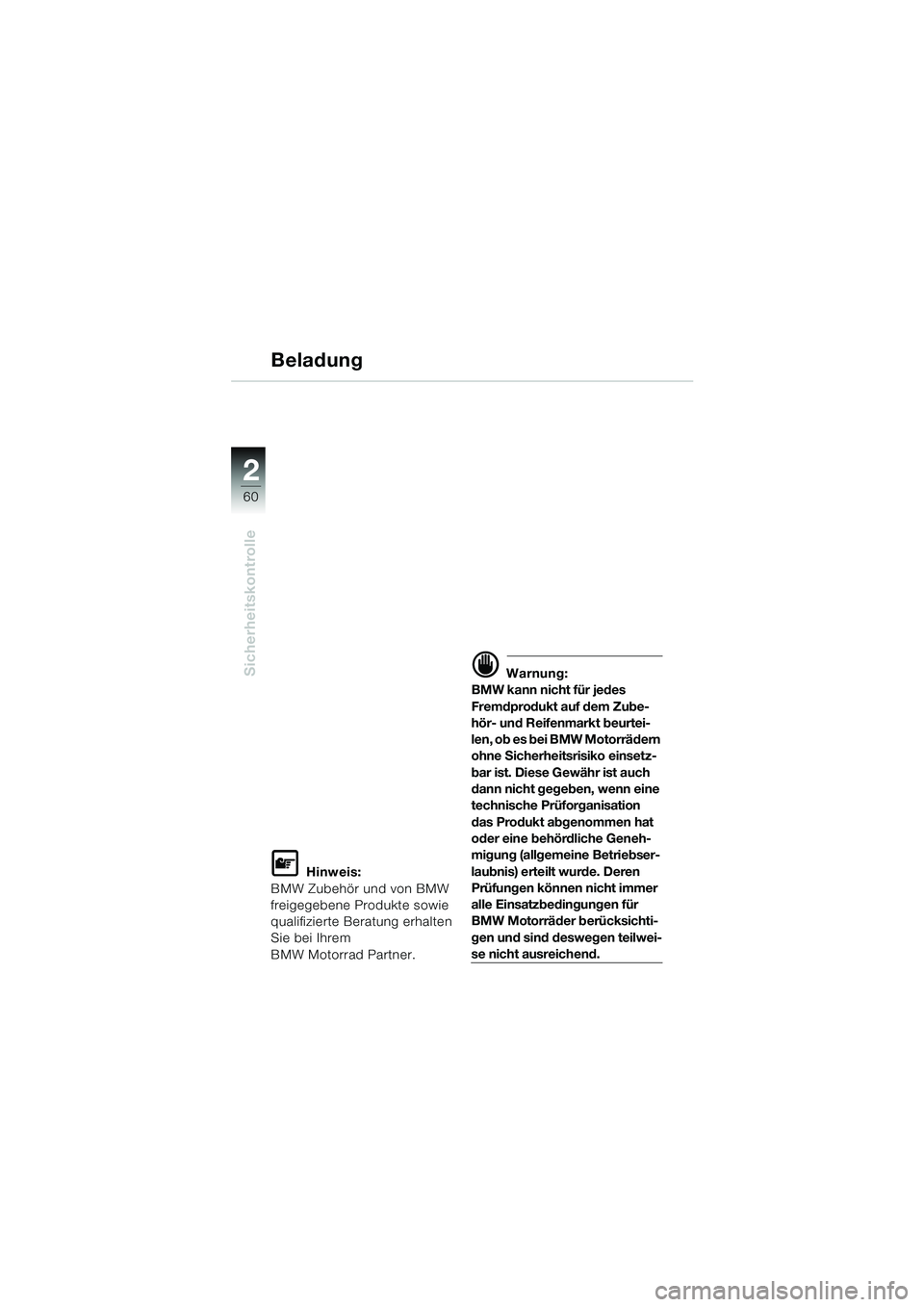

60
Sicherheitskontrolle
2
Beladung
L Hinweis:
BMW Zubehör und von BMW
freigegebene Produkte sowie
qualifizierte Beratung erhalten
Sie bei Ihrem
BMW Motorrad Partner.
d Warnung:
BMW kann nicht für jedes
Fremdprodukt auf dem Zube-
hör- und Reifenmarkt beurtei-
len, ob es bei BMW Motorrädern
ohne Sicherheitsrisiko einsetz-
bar ist. Diese Gewähr ist auch
dann nicht gegeben, wenn eine
technische Prüforganisation
das Produkt abgenommen hat
oder eine behördliche Geneh-
migung (allgemeine Betriebser-
laubnis) erteilt wurde. Deren
Prüfungen können nicht immer
alle Einsatzbedingungen für
BMW Motorräder berücksichti-
gen und sind deswegen teilwei-
se nicht ausreichend.
10LTbkd6.book Seite 60 Freitag, 1. Juli 2005 8:41 08

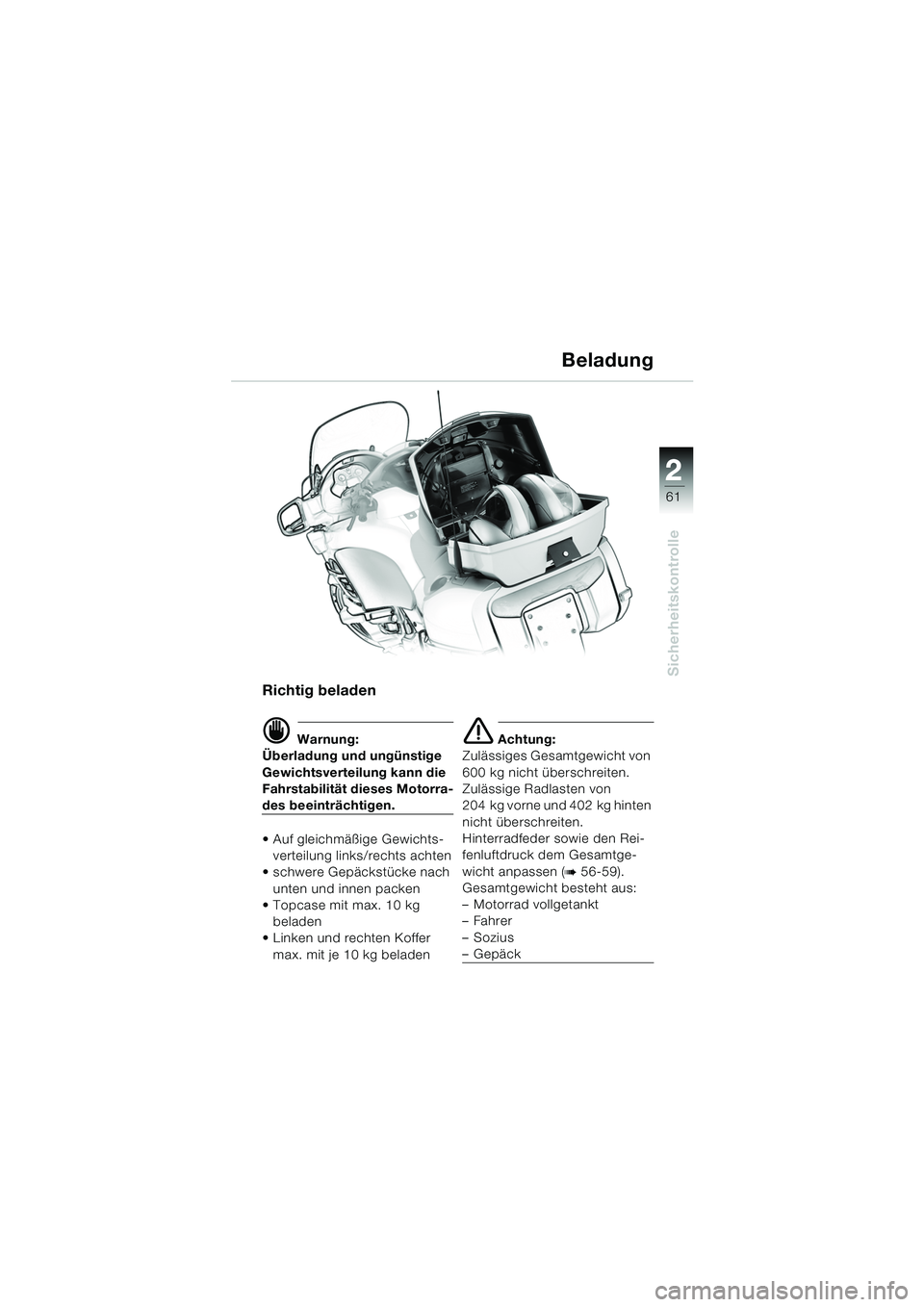

22
61
Sicherheitskontrolle
Beladung
Richtig beladen
d Warnung:
Überladung und ungünstige
Gewichtsverteilung kann die
Fahrstabilität dieses Motorra-
des beeinträchtigen.
 Auf gleichmäßige Gewichts-
verteilung links/rechts achten
 schwere Gepäckstücke nach
unten und innen packen
 Topcase mit max. 10 kg
beladen
 Linken und rechten Koffer
max. mit je 10 kg beladen
e Achtung:
Zulässiges Gesamtgewicht von
600 kg nicht überschreiten.
Zulässige Radlasten von
204 kg vorne und 402 kg hinten
nicht überschreiten.
Hinterradfeder sowie den Rei-
fenluftdruck dem Gesamtge-
wicht anpassen (
b 56-59).
Gesamtgewicht besteht aus:
– Motorrad vollgetankt
–Fahrer
– Sozius
–Gepäck
10LTbkd6.book Seite 61 Freitag, 1. Juli 2005 8:41 08

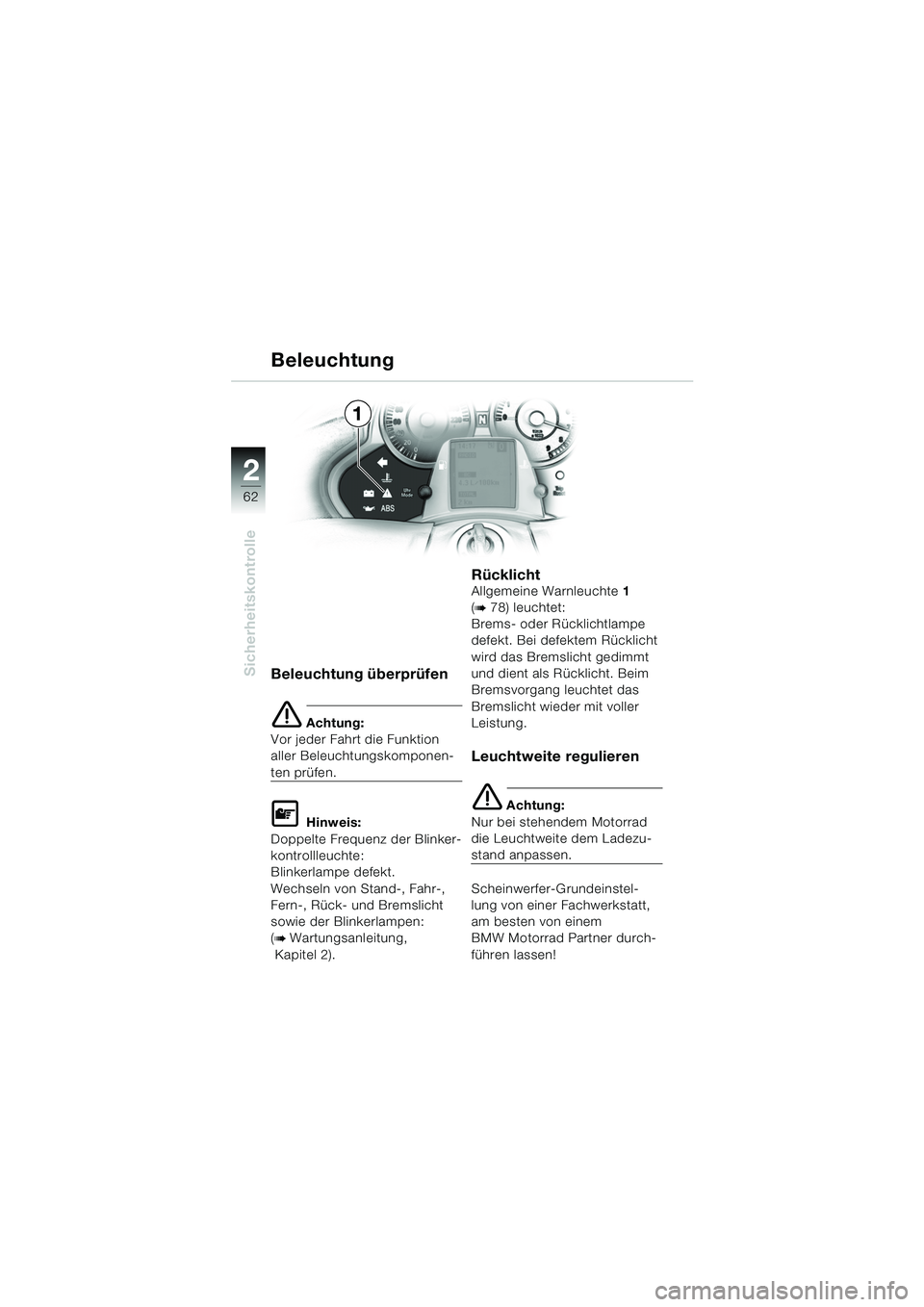

62
Sicherheitskontrolle
2
Beleuchtung
Beleuchtung überprüfen
e Achtung:
Vor jeder Fahrt die Funktion
aller Beleuchtungskomponen-
ten prüfen.
L Hinweis:
Doppelte Frequenz der Blinker-
kontrollleuchte:
Blinkerlampe defekt.
Wechseln von Stand-, Fahr-,
Fern-, Rück- und Bremslicht
sowie der Blinkerlampen:
(
b Wartungsanleitung,
Kapitel 2).
RücklichtAllgemeine Warnleuchte 1
(
b 78) leuchtet:
Brems- oder Rücklichtlampe
defekt. Bei defektem Rücklicht
wird das Bremslicht gedimmt
und dient als Rücklicht. Beim
Bremsvorgang leuchtet das
Bremslicht wieder mit voller
Leistung.
Leuchtweite regulieren
e Achtung:
Nur bei stehendem Motorrad
die Leuchtweite dem Ladezu-
stand anpassen.
Scheinwerfer-Grundeinstel-
lung von einer Fachwerkstatt,
am besten von einem
BMW Motorrad Partner durch-
führen lassen!
1
10LTbkd6.book Seite 62 Freitag, 1. Juli 2005 8:41 08

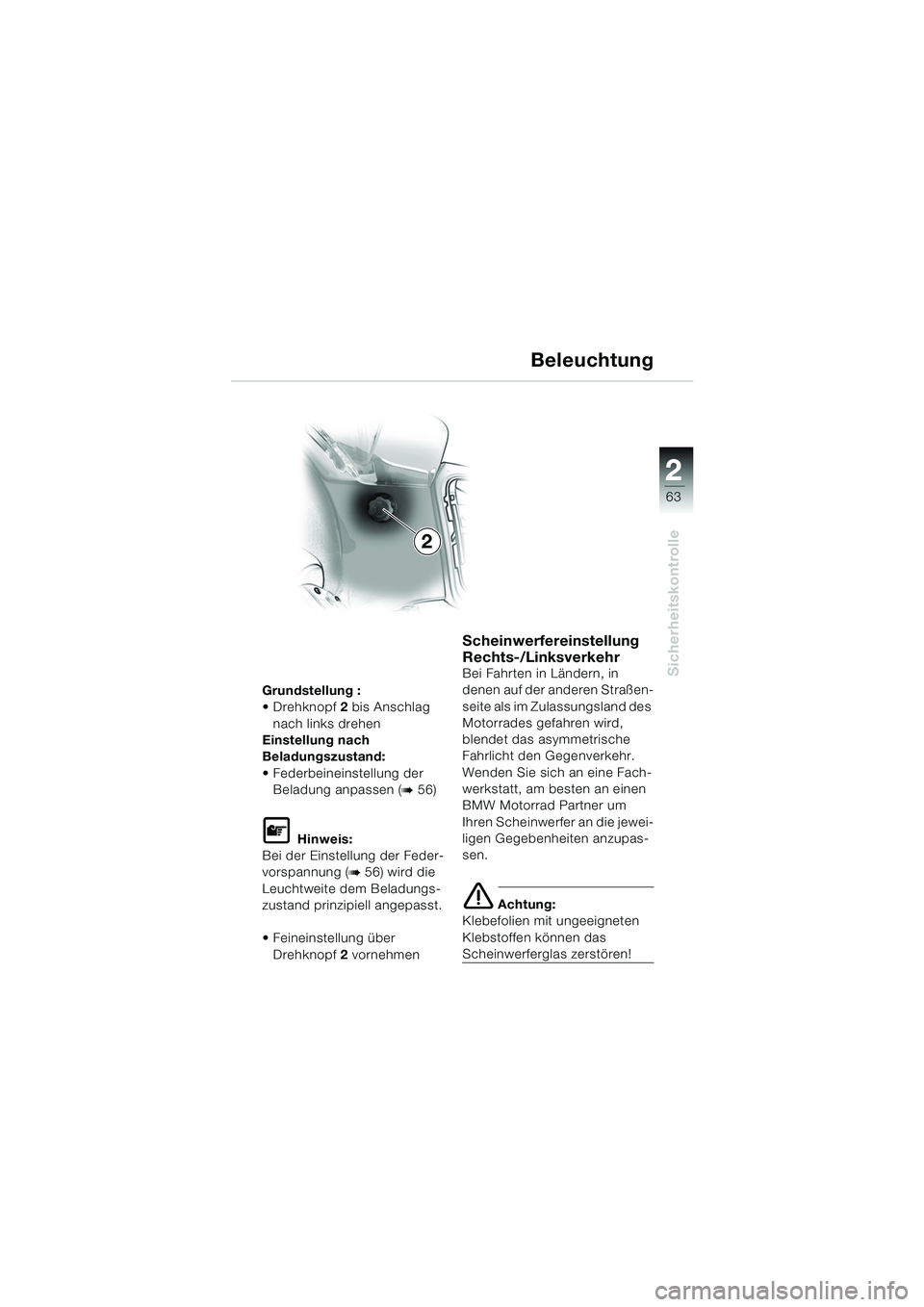

22
63
Sicherheitskontrolle
Grundstellung :
 Drehknopf 2 bis Anschlag
nach links drehen
Einstellung nach
Beladungszustand:
 Federbeineinstellung der Beladung anpassen (
b 56)
L Hinweis:
Bei der Einstellung der Feder-
vorspannung (
b 56) wird die
Leuchtweite dem Beladungs-
zustand prinzipiell angepasst.
 Feineinstellung über Drehknopf 2 vornehmen
Scheinwerfereinstellung
Rechts-/Linksverkehr
Bei Fahrten in Ländern, in
denen auf der anderen Straßen-
seite als im Zulassungsland des
Motorrades gefahren wird,
blendet das asymmetrische
Fahrlicht den Gegenverkehr.
Wenden Sie sich an eine Fach-
werkstatt, am besten an einen
BMW Motorrad Partner um
Ihren Scheinwerfer an die jewei-
ligen Gegebenheiten anzupas-
sen.
e Achtung:
Klebefolien mit ungeeigneten
Klebstoffen können das
Scheinwerferglas zerstören!
2 Beleuchtung
10LTbkd6.book Seite 63 Freitag, 1. Juli 2005 8:41 08

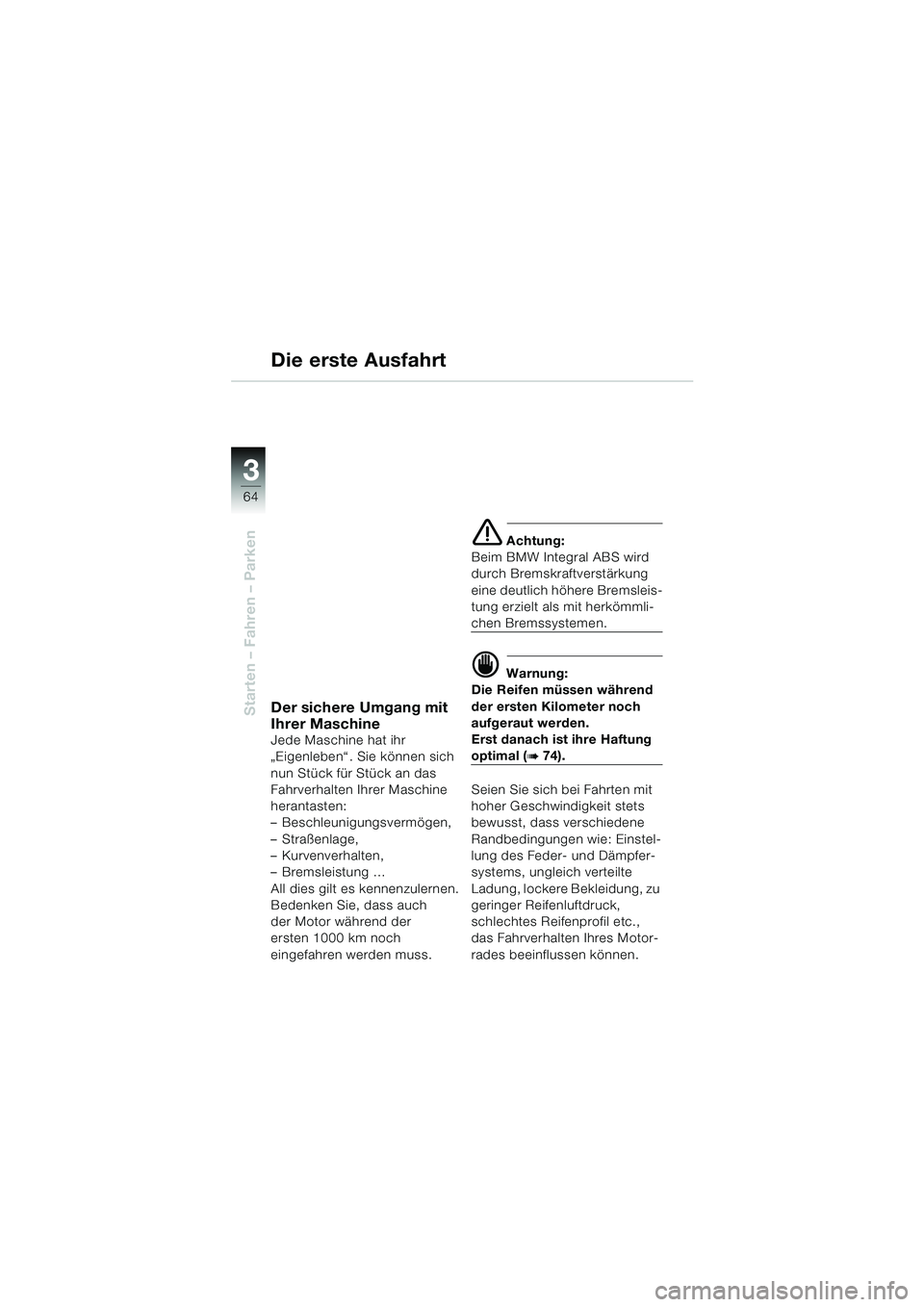

64
Starten – Fahren – Parken
3
Die erste Ausfahrt
Der sichere Umgang mit
Ihrer Maschine
Jede Maschine hat ihr
„Eigenleben“ . Sie können sich
nun Stück für Stück an das
Fahrverhalten Ihrer Maschine
herantasten:
– Beschleunigungsvermögen,
–Straßenlage,
– Kurvenverhalten,
– Bremsleistung …
All dies gilt es kennenzulernen.
Bedenken Sie, dass auch
der Motor während der
ersten 1000 km noch
eingefahren werden muss.
e Achtung:
Beim BMW Integral ABS wird
durch Bremskraftverstärkung
eine deutlich höhere Bremsleis-
tung erzielt als mit herkömmli-
chen Bremssystemen.
d Warnung:
Die Reifen müssen während
der ersten Kilometer noch
aufgeraut werden.
Erst danach ist ihre Haftung
optimal (b 74).
Seien Sie sich bei Fahrten mit
hoher Geschwindigkeit stets
bewusst, dass verschiedene
Randbedingungen wie: Einstel-
lung des Feder- und Dämpfer-
systems, ungleich verteilte
Ladung, lockere Bekleidung, zu
geringer Reifenluftdruck,
schlechtes Reifenprofil etc.,
das Fahrverhalten Ihres Motor-
rades beeinflussen können.
10LTbkd6.book Seite 64 Freitag, 1. Juli 2005 8:41 08

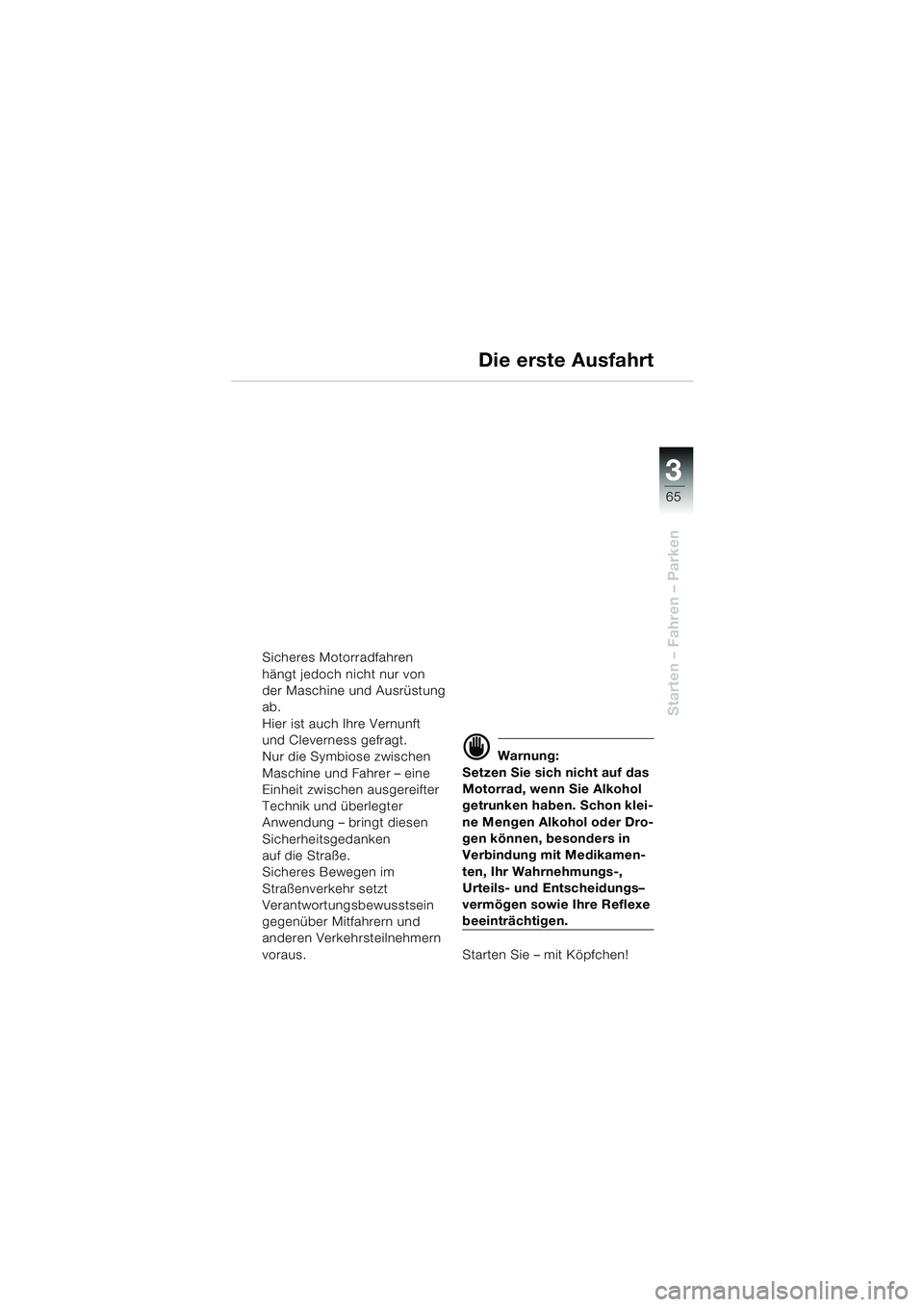

3
65
Starten – Fahren – Parken
Sicheres Motorradfahren
hängt jedoch nicht nur von
der Maschine und Ausrüstung
ab.
Hier ist auch Ihre Vernunft
und Cleverness gefragt.
Nur die Symbiose zwischen
Maschine und Fahrer – eine
Einheit zwischen ausgereifter
Technik und überlegter
Anwendung – bringt diesen
Sicherheitsgedanken
auf die Straße.
Sicheres Bewegen im
Straßenverkehr setzt
Verantwortungsbewusstsein
gegenüber Mitfahrern und
anderen Verkehrsteilnehmern
voraus.
d Warnung:
Setzen Sie sich nicht auf das
Motorrad, wenn Sie Alkohol
getrunken haben. Schon klei-
ne Mengen Alkohol oder Dro-
gen können, besonders in
Verbindung mit Medikamen-
ten, Ihr Wahrnehmungs-,
Urteils- und Entscheidungs–
vermögen sowie Ihre Reflexe
beeinträchtigen.
Starten Sie – mit Köpfchen!
Die erste Ausfahrt
10LTbkd6.book Seite 65 Freitag, 1. Juli 2005 8:41 08

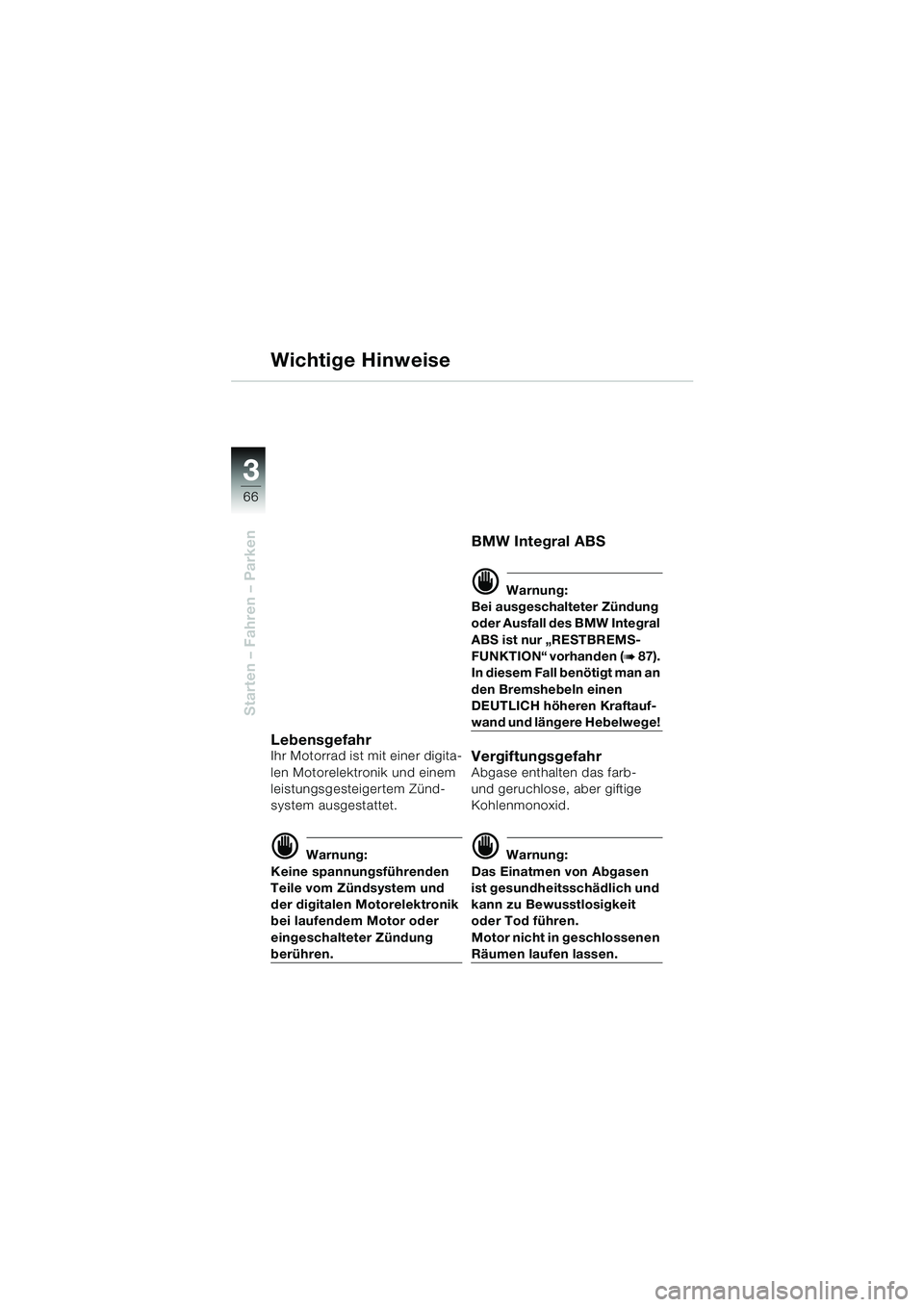

66
Starten – Fahren – Parken
3
Wichtige Hinweise
LebensgefahrIhr Motorrad ist mit einer digita-
len Motorelektronik und einem
leistungsgesteigertem Zünd-
system ausgestattet.
d Warnung:
Keine spannungsführenden
Teile vom Zündsystem und
der digitalen Motorelektronik
bei laufendem Motor oder
eingeschalteter Zündung
berühren.
BMW Integral ABS
d Warnung:
Bei ausgeschalteter Zündung
oder Ausfall des BMW Integral
ABS ist nur „RESTBREMS-
FUNKTION“ vorhanden (
b 87).
In diesem Fall benötigt man an
den Bremshebeln einen
DEUTLICH höheren Kraftauf-
wand und längere Hebelwege!
VergiftungsgefahrAbgase enthalten das farb-
und geruchlose, aber giftige
Kohlenmonoxid.
d Warnung:
Das Einatmen von Abgasen
ist gesundheitsschädlich und
kann zu Bewusstlosigkeit
oder Tod führen.
Motor nicht in geschlossenen
Räumen laufen lassen.
10LTbkd6.book Seite 66 Freitag, 1. Juli 2005 8:41 08

3

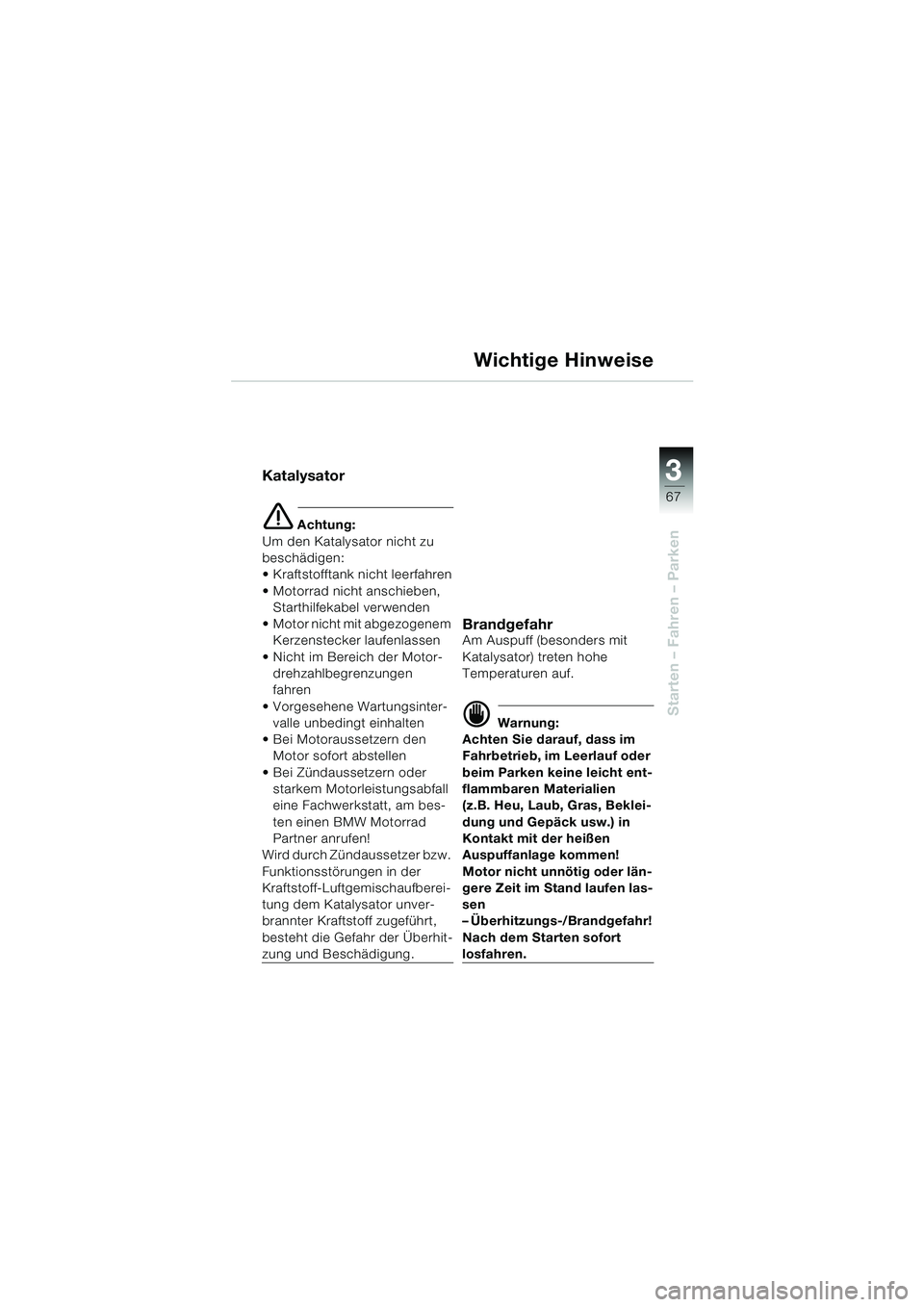

67
Starten – Fahren – Parken
Wichtige Hinweise
Katalysator
e Achtung:
Um den Katalysator nicht zu
beschädigen:
 Kraftstofftank nicht leerfahren
 Motorrad nicht anschieben, Starthilfekabel verwenden
 Motor nicht mit abgezogenem Kerzenstecker laufenlassen
 Nicht im Bereich der Motor- drehzahlbegrenzungen
fahren
 Vorgesehene Wartungsinter- valle unbedingt einhalten
 Bei Motoraussetzern den Motor sofort abstellen
 Bei Zündaussetzern oder starkem Motorleistungsabfall
eine Fachwerkstatt, am bes-
ten einen BMW Motorrad
Partner anrufen!
Wird durch Zündaussetzer bzw.
Funktionsstörungen in der
Kraftstoff-Luftgemischaufberei-
tung dem Katalysator unver-
brannter Kraftstoff zugeführt,
besteht die Gefahr der Ãœberhit-
zung und Beschädigung.
BrandgefahrAm Auspuff (besonders mit
Katalysator) treten hohe
Temperaturen auf.
d Warnung:
Achten Sie darauf, dass im
Fahrbetrieb, im Leerlauf oder
beim Parken keine leicht ent-
flammbaren Materialien
(z.B. Heu, Laub, Gras, Beklei-
dung und Gepäck usw.) in
Kontakt mit der heißen
Auspuffanlage kommen!
Motor nicht unnötig oder län-
gere Zeit im Stand laufen las-
sen
– Überhitzungs-/Brandgefahr!
Nach dem Starten sofort
losfahren.
10LTbkd6.book Seite 67 Freitag, 1. Juli 2005 8:41 08

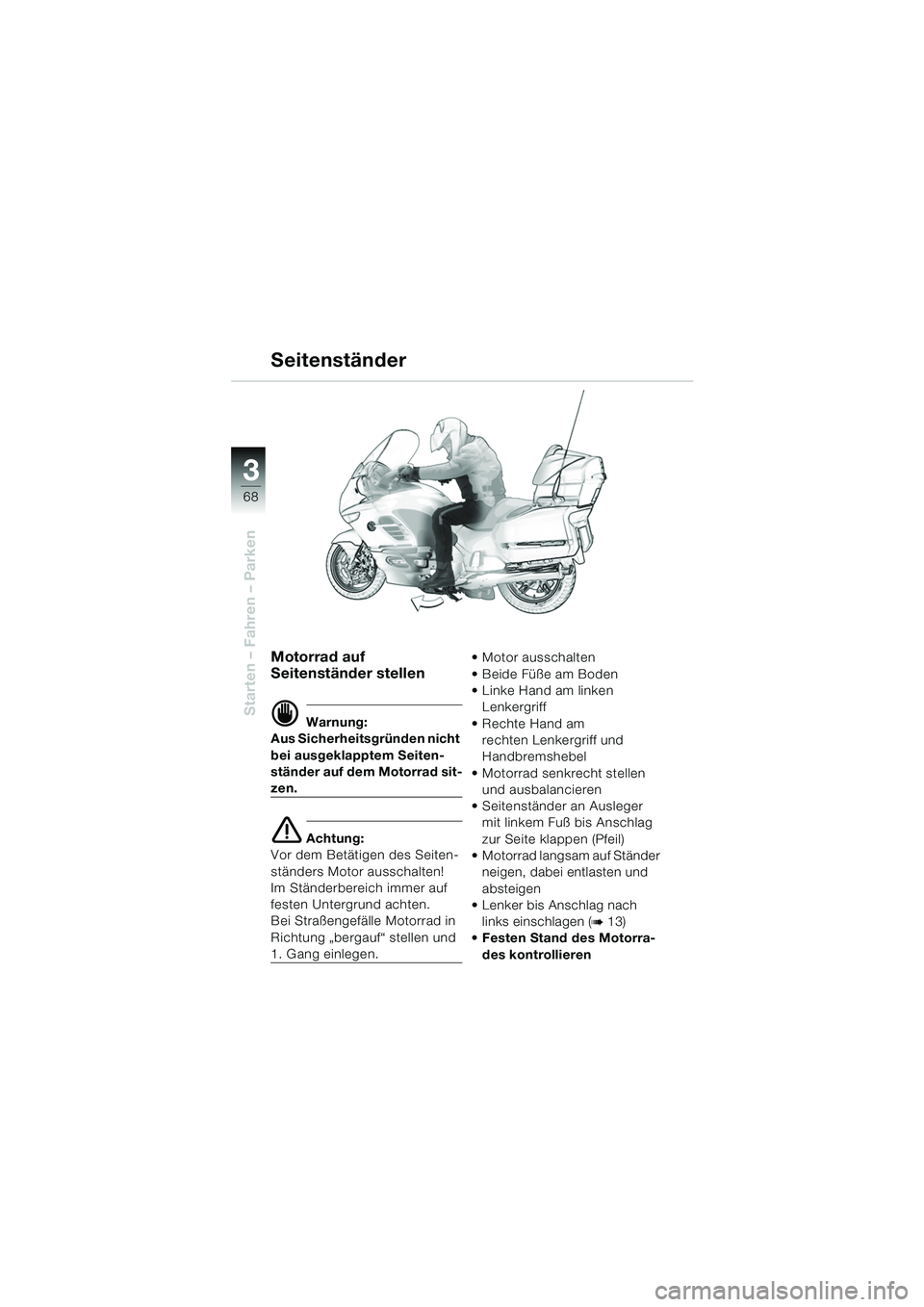

68
Starten – Fahren – Parken
3
Motorrad auf
Seitenständer stellen
d Warnung:
Aus Sicherheitsgründen nicht
bei ausgeklapptem Seiten-
ständer auf dem Motorrad sit-
zen.
e Achtung:
Vor dem Betätigen des Seiten-
ständers Motor ausschalten!
Im Ständerbereich immer auf
festen Untergrund achten.
Bei Straßengefälle Motorrad in
Richtung „bergauf“ stellen und
1. Gang einlegen.  Motor ausschalten
 Beide Füße am Boden
 Linke Hand am linken
Lenkergriff
 Rechte Hand am rechten Lenkergriff und
Handbremshebel
 Motorrad senkrecht stellen und ausbalancieren
 Seitenständer an Ausleger mit linkem Fuß bis Anschlag
zur Seite klappen (Pfeil)
 Motorrad langsam auf Ständer neigen, dabei entlasten und
absteigen
 Lenker bis Anschlag nach
links einschlagen (
b 13)
 Festen Stand des Motorra-
des kontrollieren
Seitenständer
10LTbkd6.book Seite 68 Freitag, 1. Juli 2005 8:41 08
