BMW MOTORRAD K 1200 LT 2005 Manual do condutor (in Portuguese)

3
89
Arrancar – conduzir – estacionar
12

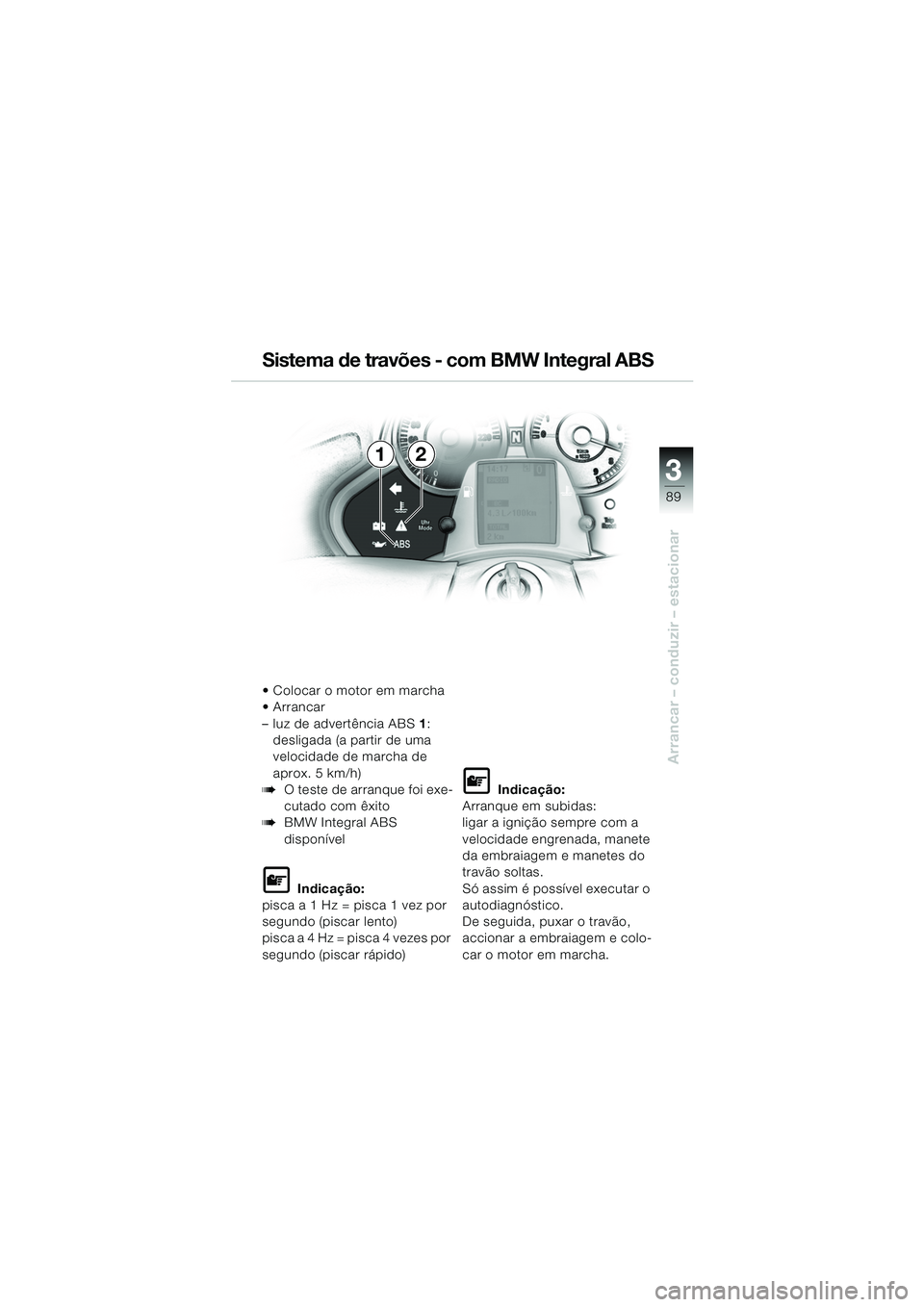

 Colocar o motor em marcha
 Arrancar
–luz de advertência ABS1:
desligada (a partir de uma
velocidade de marcha de
aprox. 5 km/h)
bO teste de arranque foi exe-
cutado com êxito
bBMW Integral ABS
disponível
L Indicação:
pisca a 1 Hz = pisca 1 vez por
segundo (piscar lento)
pisca a 4 Hz = pisca 4 vezes por
segundo (piscar rápido)
L Indicação:
Arranque em subidas:
ligar a ignição sempre com a
velocidade engrenada, manete
da embraiagem e manetes do
travão soltas.
Só assim é possível executar o
autodiagnóstico.
De seguida, puxar o travão,
accionar a embraiagem e colo-
car o motor em marcha.
Sistema de travões - com BMW Integral ABS
10LTbkp6.book Seite 89 Freitag, 1. Juli 2005 9:25 09

90
Arrancar – conduzir – estacionar
3

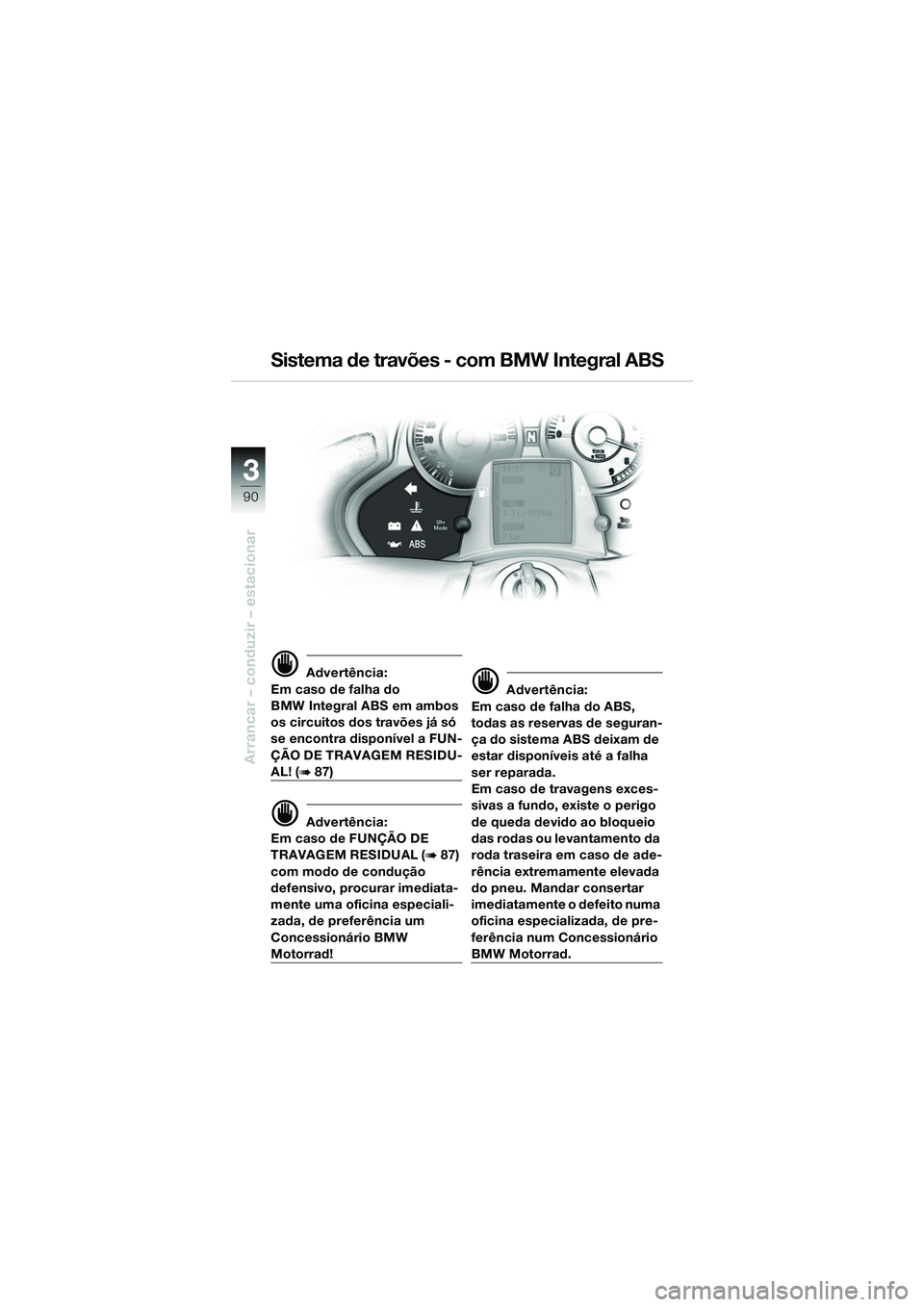

d Advertência:
Em caso de falha do
BMW Integral ABS em ambos
os circuitos dos travões já só
se encontra disponível a FUN-
ÇÃO DE TRAVAGEM RESIDU-
AL! (b87)
d Advertência:
Em caso de FUNÇÃO DE
TRAVAGEM RESIDUAL (
b87)
com modo de condução
defensivo, procurar imediata-
mente uma oficina especiali-
zada, de preferência um
Concessionário BMW
Motorrad!
d Advertência:
Em caso de falha do ABS,
todas as reservas de seguran-
ça do sistema ABS deixam de
estar disponíveis até a falha
ser reparada.
Em caso de travagens exces-
sivas a fundo, existe o perigo
de queda devido ao bloqueio
das rodas ou levantamento da
roda traseira em caso de ade-
rência extremamente elevada
do pneu. Mandar consertar
imediatamente o defeito numa
oficina especializada, de pre-
ferência num Concessionário
BMW Motorrad.
Sistema de travões - com BMW Integral ABS
10LTbkp6.book Seite 90 Freitag, 1. Juli 2005 9:25 09

3
91
Arrancar – conduzir – estacionar

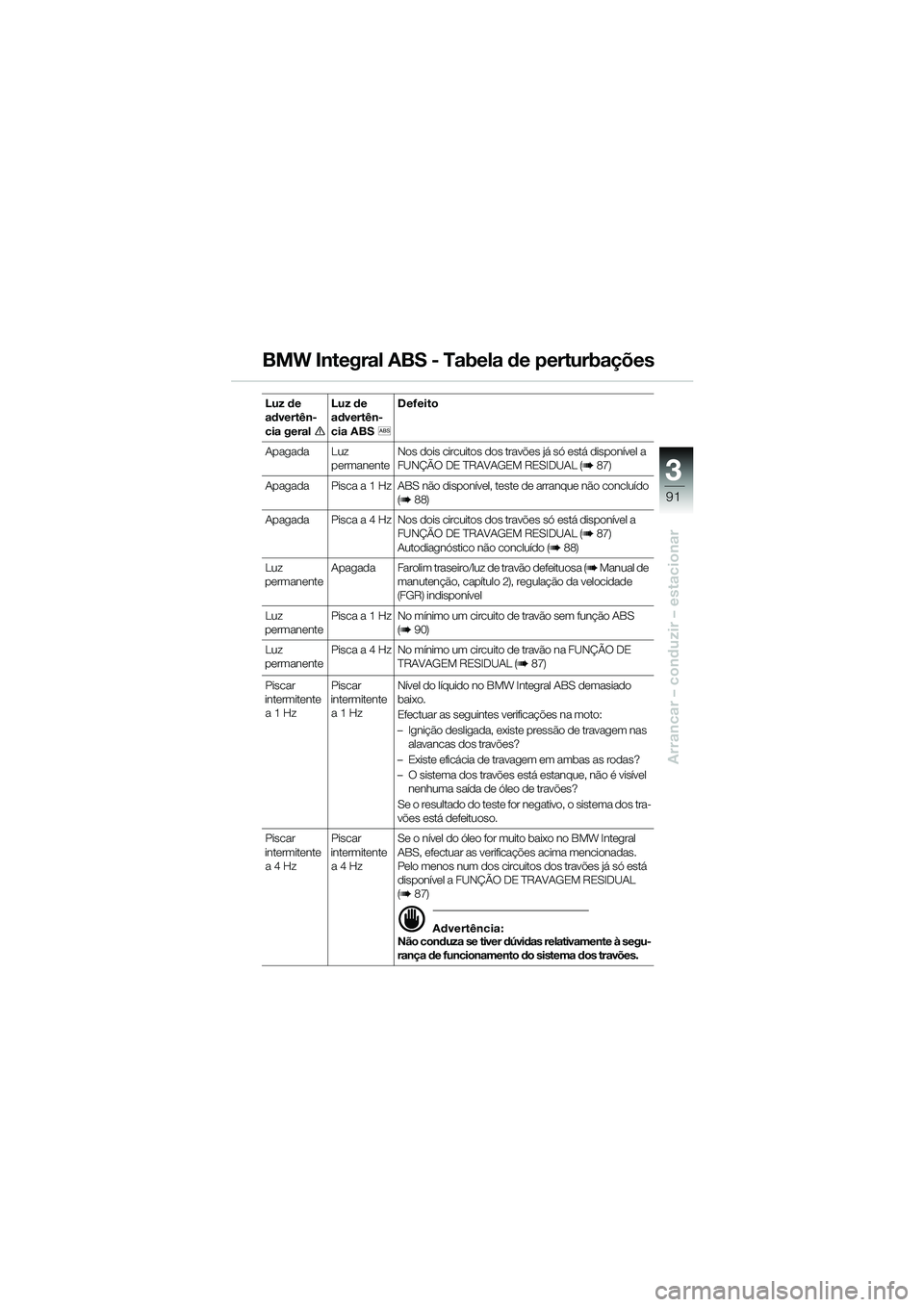

BMW Integral ABS - Tabela de perturbações
Luz de
advertên-
cia geraleLuz de
advertên-
cia ABS
l Defeito
Apagada Luz permanente Nos dois circuitos dos travões já só está disponível a
FUNÇÃO DE TRAVAGEM RESIDUAL (
b87)
Apagada Pisca a 1 Hz ABS não disponível, teste de arranque não concluído (
b88)
Apagada Pisca a 4 Hz Nos dois circuitos dos travões só está disponível a FUNÇÃO DE TRAVAGEM RESIDUAL (
b87)
Autodiagnóstico não concluído (b88)
Luz
permanente Apagada Farolim traseiro/luz de travão defeituosa (
b Manual de
manutenção, capítulo 2), regulação da velocidade
(FGR) indisponível
Luz
permanente Pisca a 1 Hz No mínimo um circuito de travão sem função ABS
(
b90)
Luz
permanente Pisca a 4 Hz No mínimo um circuito de travão na FUNÇÃO DE
TRAVAGEM RESIDUAL (
b87)
Piscar
intermitente
a 1 Hz Piscar
intermitente
a 1 Hz Nível do líquido no BMW Integral ABS demasiado
baixo.
Efectuar as seguintes verificações na moto:
– Ignição desligada, existe pressão de travagem nas
alavancas dos travões?
– Existe eficácia de travagem em ambas as rodas?
– O sistema dos travões está estanque, não é visível nenhuma saída de óleo de travões?
Se o resultado do teste for negativo, o sistema dos tra-
vões está defeituoso.
Piscar
intermitente a 4 Hz Piscar
intermitente a 4 Hz Se o nível do óleo for muito baixo no BMW Integral
ABS, efectuar as verificações acima mencionadas.
Pelo menos num dos circuitos dos travões já só está
disponível a FUNÇÃO DE TRAVAGEM RESIDUAL
(
b87)
d Advertência:
Não conduza se tiver dúvidas relativamente à segu-
rança de funcionamento do sistema dos travões.
10LTbkp6.book Seite 91 Freitag, 1. Juli 2005 9:25 09

92
A caminho, com segurança
4

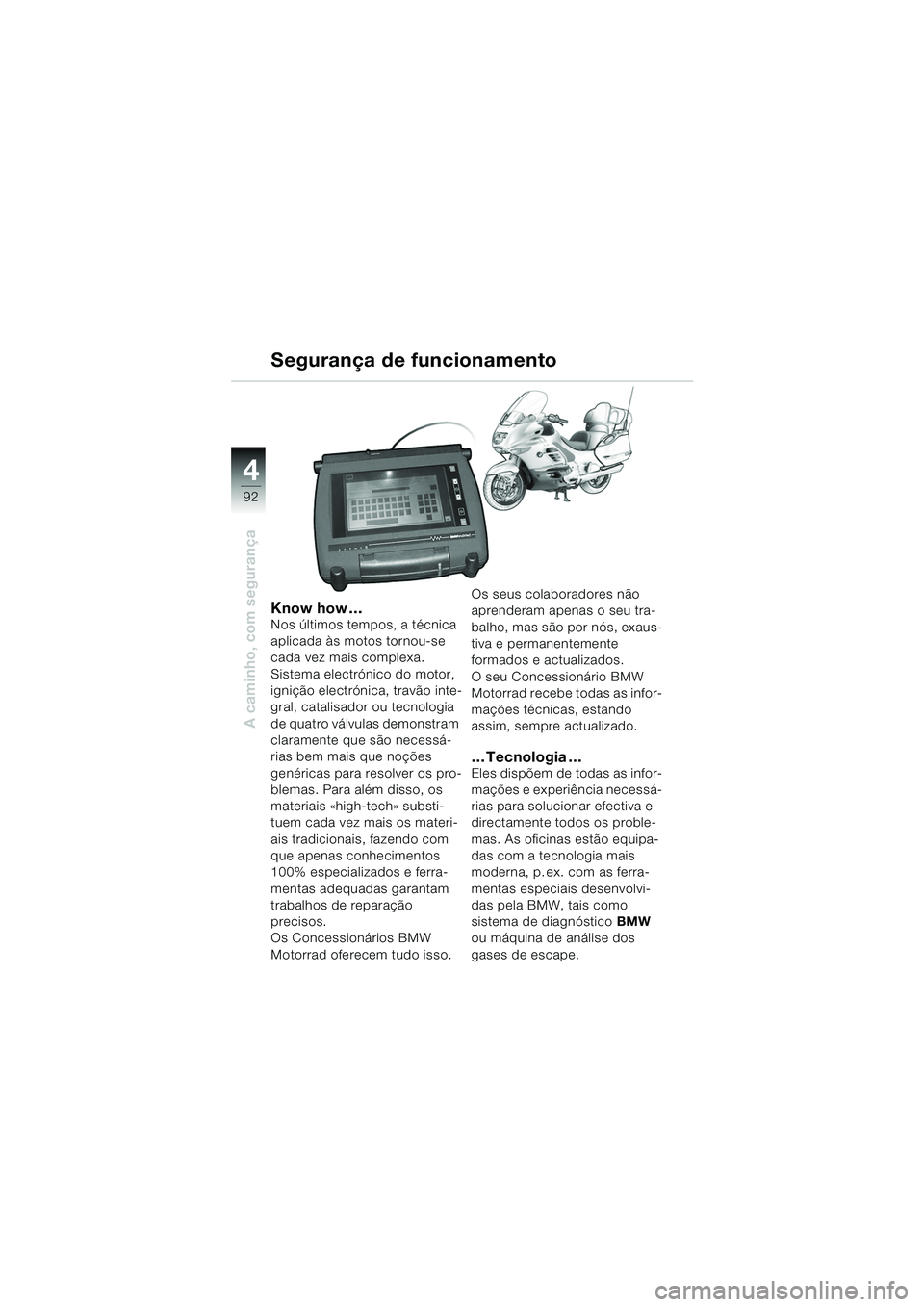

Know how …Nos últimos tempos, a técnica
aplicada às motos tornou-se
cada vez mais complexa.
Sistema electrónico do motor,
ignição electrónica, travão inte-
gral, catalisador ou tecnologia
de quatro válvulas demonstram
claramente que são necessá-
rias bem mais que noções
genéricas para resolver os pro-
blemas. Para além disso, os
materiais «high-tech» substi-
tuem cada vez mais os materi-
ais tradicionais, fazendo com
que apenas conhecimentos
100% especializados e ferra-
mentas adequadas garantam
trabalhos de reparação
precisos.
Os Concessionários BMW
Motorrad oferecem tudo isso.Os seus colaboradores não
aprenderam apenas o seu tra-
balho, mas são por nós, exaus-
tiva e permanentemente
formados e actualizados.
O seu Concessionário BMW
Motorrad recebe todas as infor-
mações técnicas, estando
assim, sempre actualizado.
…Tecnologia…Eles dispõem de todas as infor-
mações e experiência necessá-
rias para solucionar efectiva e
directamente todos os proble-
mas. As oficinas estão equipa-
das com a tecnologia mais
moderna, p. ex. com as ferra-
mentas especiais desenvolvi-
das pela BMW, tais como
sistema de diagnóstico
BMW
ou máquina de análise dos
gases de escape.
Segurança de funcionamento
10LTbkp6.book Seite 92 Freitag, 1. Juli 2005 9:25 09

4
93
A caminho, com segurança

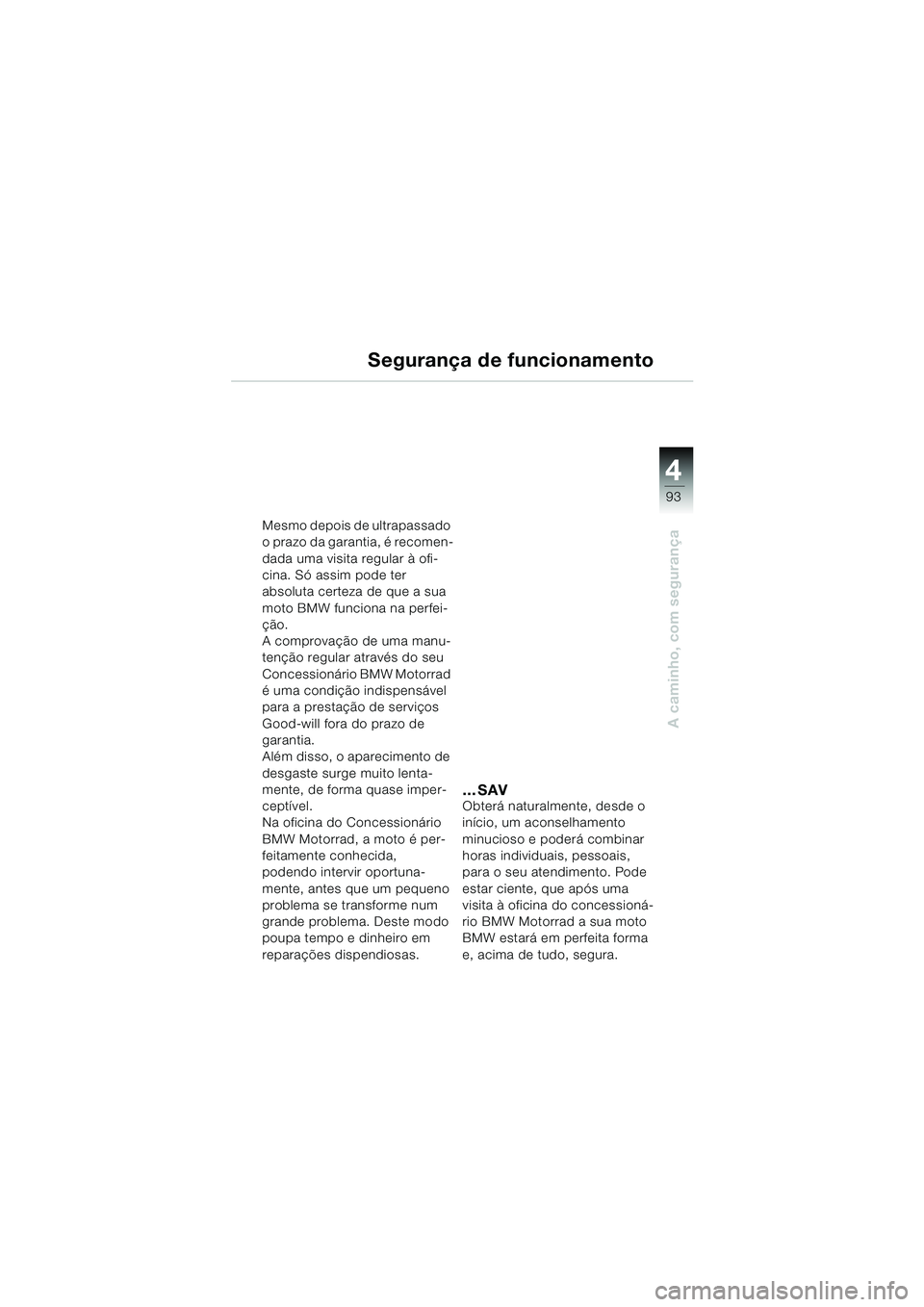

Segurança de funcionamento
Mesmo depois de ultrapassado
o prazo da garantia, é recomen-
dada uma visita regular à ofi-
cina. Só assim pode ter
absoluta certeza de que a sua
moto BMW funciona na perfei-
ção.
A comprovação de uma manu-
tenção regular através do seu
Concessionário BMW Motorrad
é uma condição indispensável
para a prestação de serviços
Good-will fora do prazo de
garantia.
Além disso, o aparecimento de
desgaste surge muito lenta-
mente, de forma quase imper-
ceptível.
Na oficina do Concessionário
BMW Motorrad, a moto é per-
feitamente conhecida,
podendo intervir oportuna-
mente, antes que um pequeno
problema se transforme num
grande problema. Deste modo
poupa tempo e dinheiro em
reparações dispendiosas.
…SAVObterá naturalmente, desde o
início, um aconselhamento
minucioso e poderá combinar
horas individuais, pessoais,
para o seu atendimento. Pode
estar ciente, que após uma
visita à oficina do concessioná-
rio BMW Motorrad a sua moto
BMW estará em perfeita forma
e, acima de tudo, segura.
10LTbkp6.book Seite 93 Freitag, 1. Juli 2005 9:25 09

94
A caminho, com segurança
4

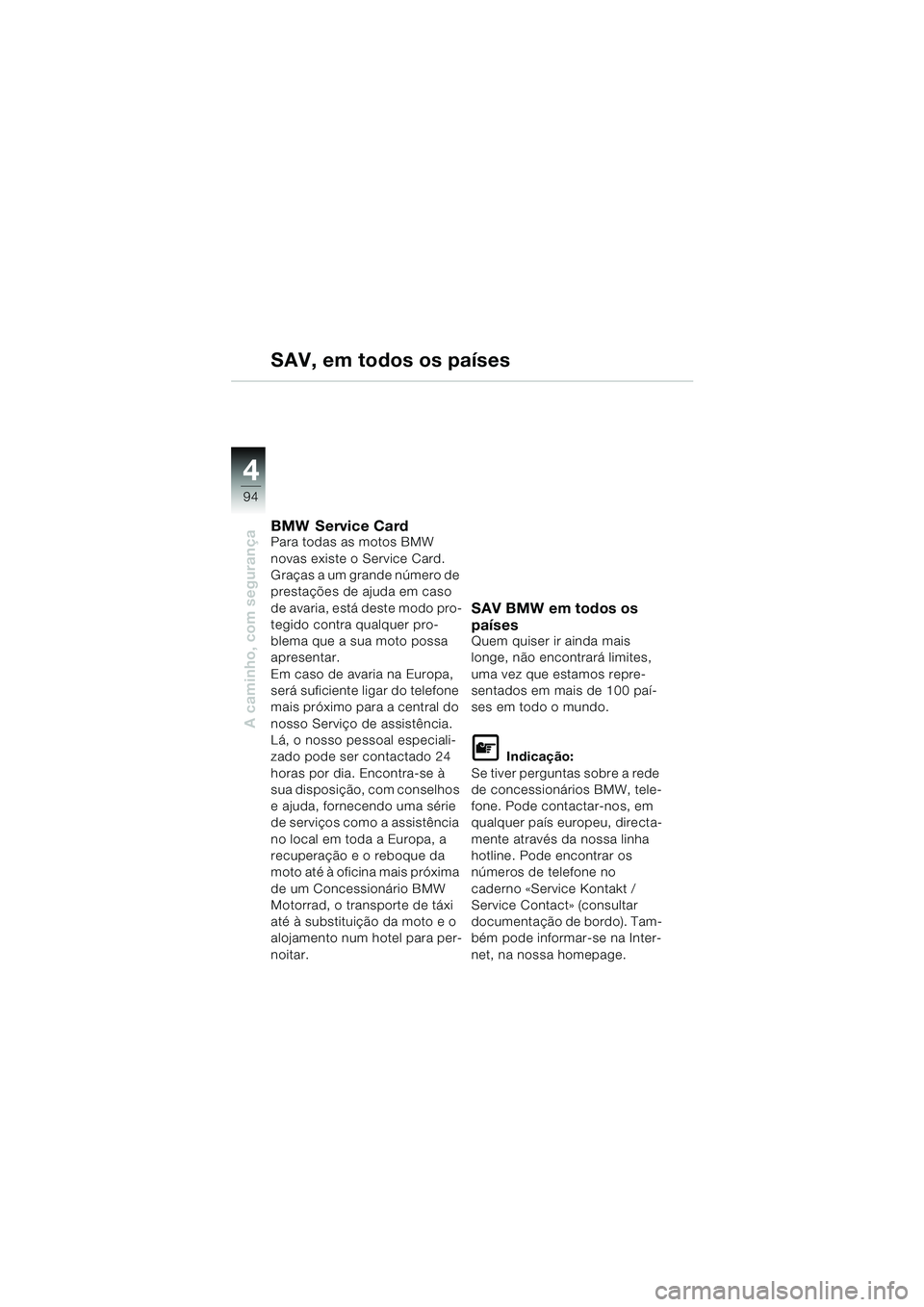

SAV, em todos os países
BMW Service CardPara todas as motos BMW
novas existe o Service Card.
Graças a um grande número de
prestações de ajuda em caso
de avaria, está deste modo pro-
tegido contra qualquer pro-
blema que a sua moto possa
apresentar.
Em caso de avaria na Europa,
será suficiente ligar do telefone
mais próximo para a central do
nosso Serviço de assistência.
Lá, o nosso pessoal especiali-
zado pode ser contactado 24
horas por dia. Encontra-se à
sua disposição, com conselhos
e ajuda, fornecendo uma série
de serviços como a assistência
no local em toda a Europa, a
recuperação e o reboque da
moto até à oficina mais próxima
de um Concessionário BMW
Motorrad, o transporte de táxi
até à substituição da moto e o
alojamento num hotel para per-
noitar.
SAV BMW em todos os
países
Quem quiser ir ainda mais
longe, não encontrará limites,
uma vez que estamos repre-
sentados em mais de 100 paí-
ses em todo o mundo.
L Indicação:
Se tiver perguntas sobre a rede
de concessionários BMW, tele-
fone. Pode contactar-nos, em
qualquer país europeu, directa-
mente através da nossa linha
hotline. Pode encontrar os
números de telefone no
caderno «Service Kontakt /
Service Contact» (consultar
documentação de bordo). Tam-
bém pode informar-se na Inter-
net, na nossa homepage.
10LTbkp6.book Seite 94 Freitag, 1. Juli 2005 9:25 09

4
95
A caminho, com segurança

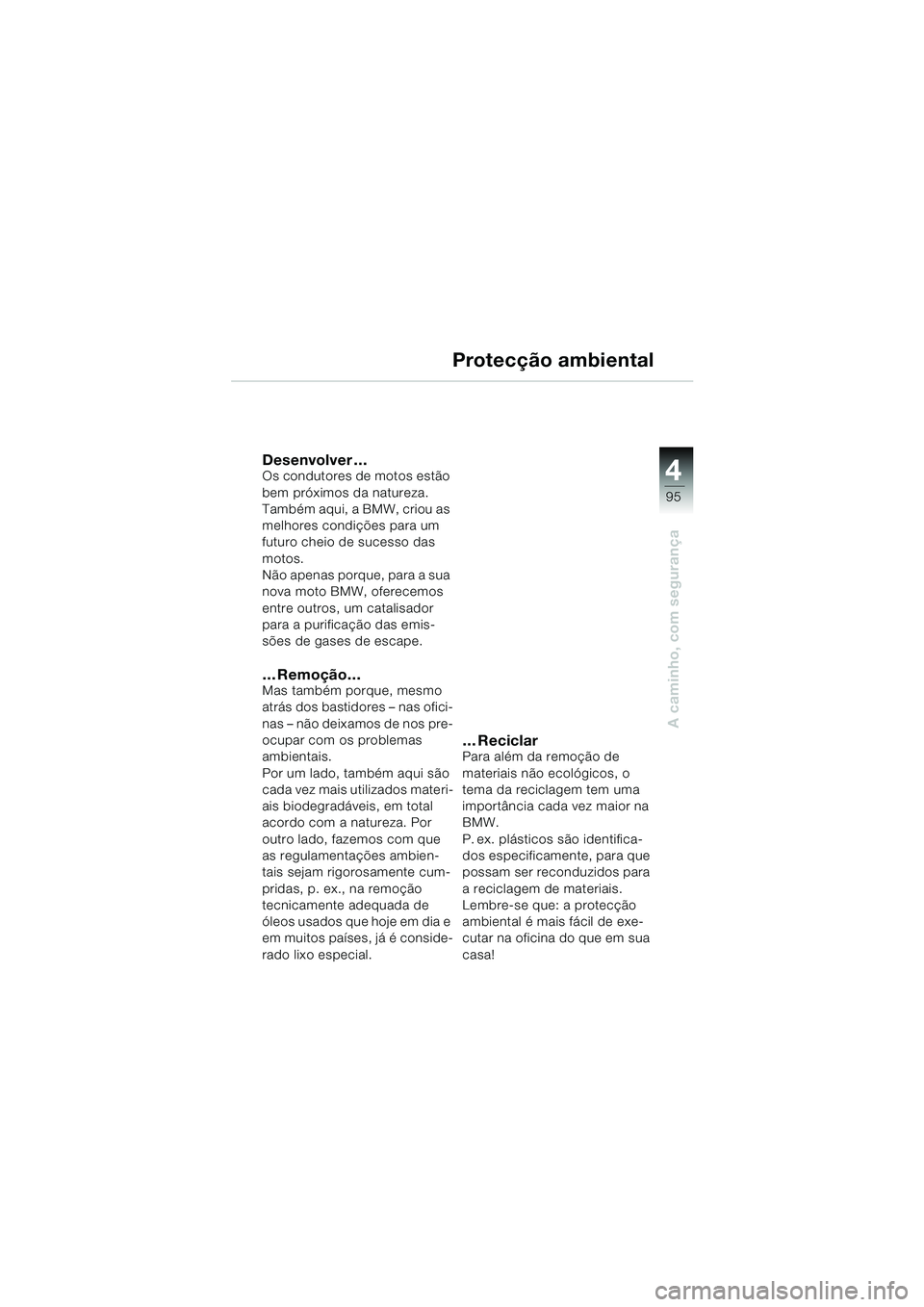

Protecção ambiental
Desenvolver …Os condutores de motos estão
bem próximos da natureza.
Também aqui, a BMW, criou as
melhores condições para um
futuro cheio de sucesso das
motos.
Não apenas porque, para a sua
nova moto BMW, oferecemos
entre outros, um catalisador
para a purificação das emis-
sões de gases de escape.
…Remoção…Mas também porque, mesmo
atrás dos bastidores – nas ofici-
nas – não deixamos de nos pre-
ocupar com os problemas
ambientais.
Por um lado, também aqui são
cada vez mais utilizados materi-
ais biodegradáveis, em total
acordo com a natureza. Por
outro lado, fazemos com que
as regulamentações ambien-
tais sejam rigorosamente cum-
pridas, p. ex., na remoção
tecnicamente adequada de
óleos usados que hoje em dia e
em muitos países, já é conside-
rado lixo especial.
…ReciclarPara além da remoção de
materiais não ecológicos, o
tema da reciclagem tem uma
importância cada vez maior na
BMW.
P. ex. plásticos são identifica-
dos especificamente, para que
possam ser reconduzidos para
a reciclagem de materiais.
Lembre-se que: a protecção
ambiental é mais fácil de exe-
cutar na oficina do que em sua
casa!
10LTbkp6.book Seite 95 Freitag, 1. Juli 2005 9:25 09

96
A caminho, com segurança
4

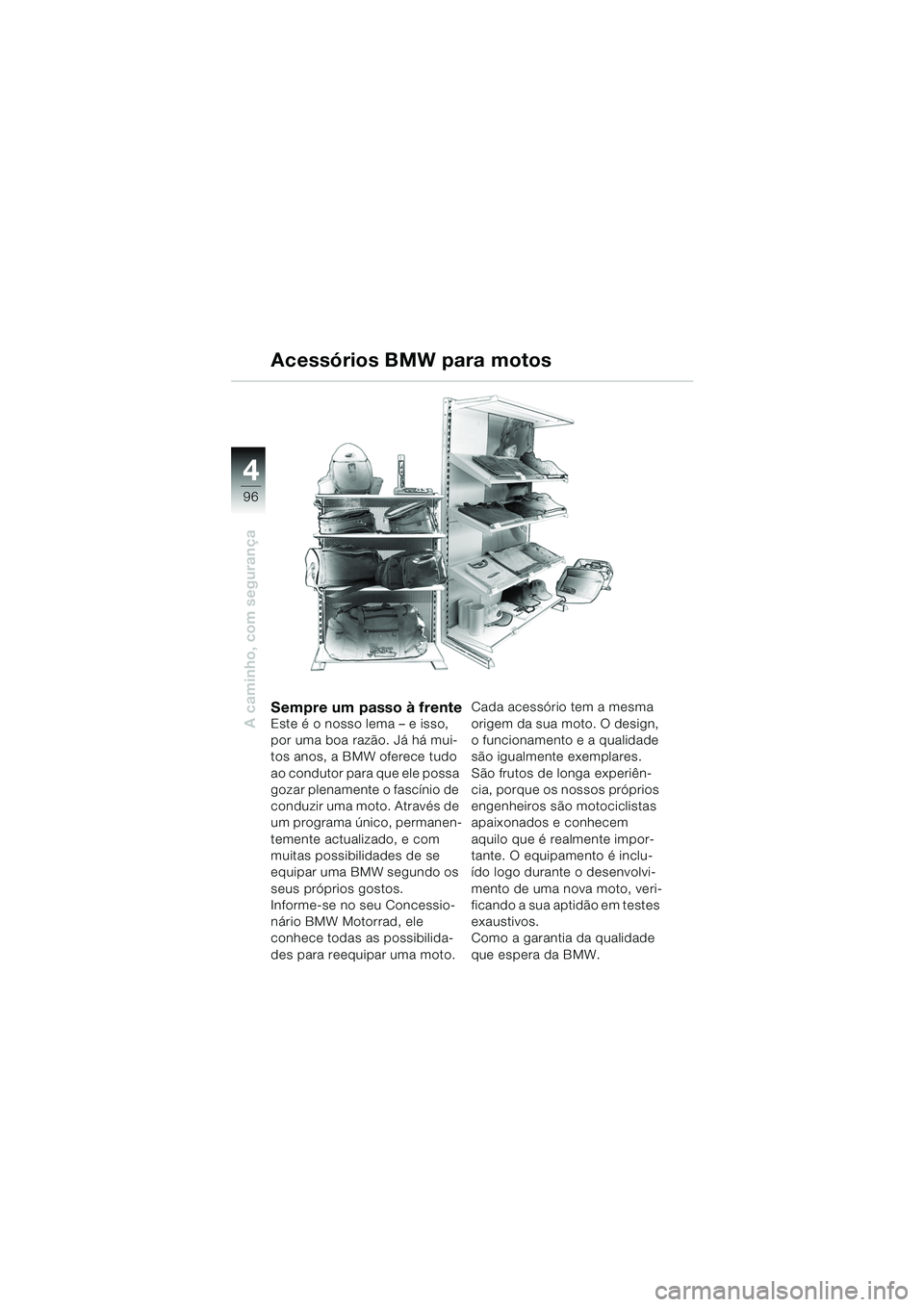

Acessórios BMW para motos
Sempre um passo à frenteEste é o nosso lema – e isso,
por uma boa razão. Já há mui-
tos anos, a BMW oferece tudo
ao condutor para que ele possa
gozar plenamente o fascínio de
conduzir uma moto. Através de
um programa único, permanen-
temente actualizado, e com
muitas possibilidades de se
equipar uma BMW segundo os
seus próprios gostos.
Informe-se no seu Concessio-
nário BMW Motorrad, ele
conhece todas as possibilida-
des para reequipar uma moto.Cada acessório tem a mesma
origem da sua moto. O design,
o funcionamento e a qualidade
são igualmente exemplares.
São frutos de longa experiên-
cia, porque os nossos próprios
engenheiros são motociclistas
apaixonados e conhecem
aquilo que é realmente impor-
tante. O equipamento é inclu-
ído logo durante o desenvolvi-
mento de uma nova moto, veri-
ficando a sua aptidão em testes
exaustivos.
Como a garantia da qualidade
que espera da BMW.
10LTbkp6.book Seite 96 Freitag, 1. Juli 2005 9:25 09

4
97
A caminho, com segurança

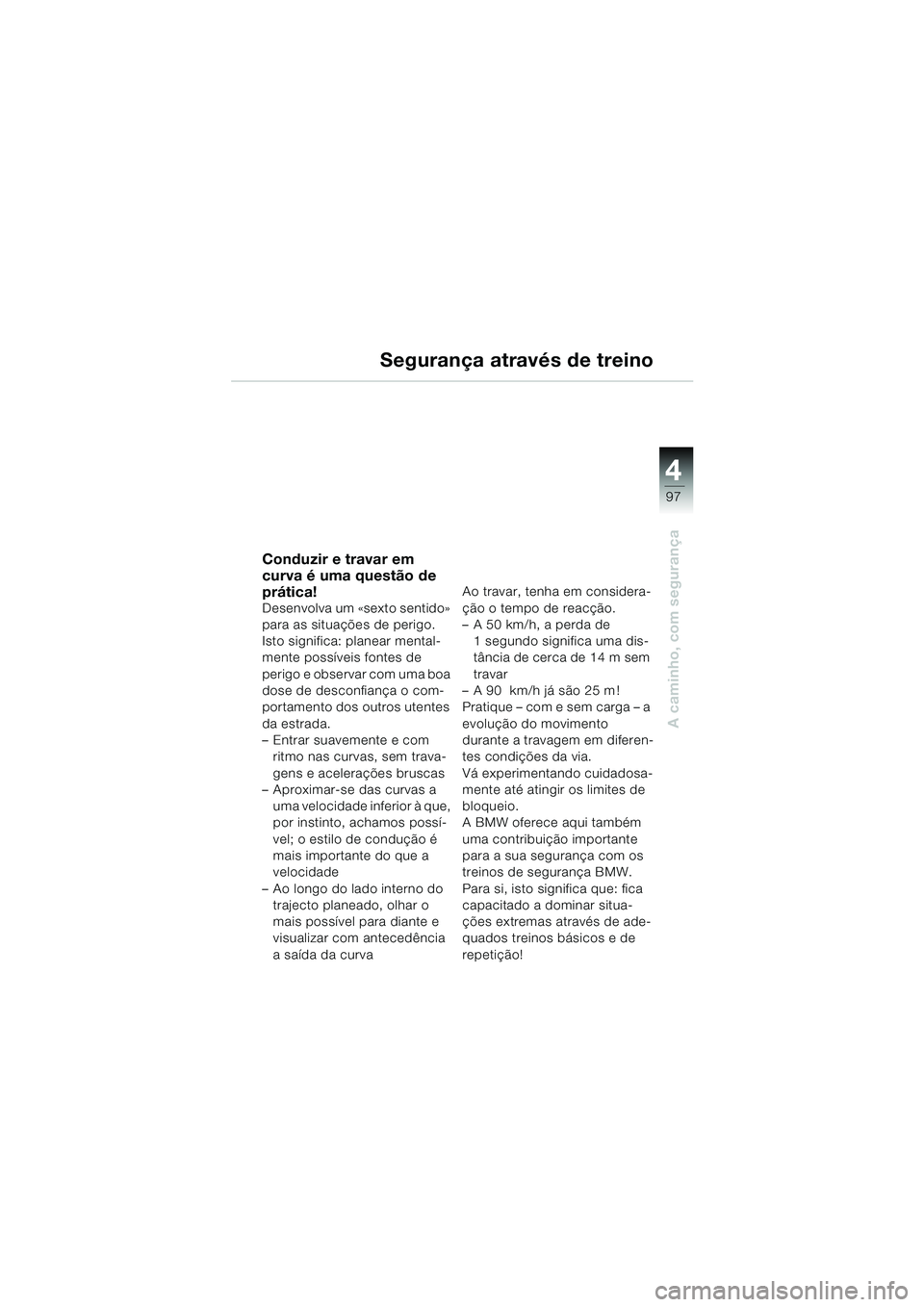

Segurança através de treino
Conduzir e travar em
curva é uma questão de
prática!
Desenvolva um «sexto sentido»
para as situações de perigo.
Isto significa: planear mental-
mente possíveis fontes de
perigo e observar com uma boa
dose de desconfiança o com-
portamento dos outros utentes
da estrada.
– Entrar suavemente e com ritmo nas curvas, sem trava-
gens e acelerações bruscas
– Aproximar-se das curvas a
uma velocidade inferior à que,
por instinto, achamos possí-
vel; o estilo de condução é
mais importante do que a
velocidade
– Ao longo do lado interno do trajecto planeado, olhar o
mais possível para diante e
visualizar com antecedência
a saída da curva Ao travar, tenha em considera-
ção o tempo de reacção.
– A 50 km/h, a perda de
1 segundo significa uma dis-
tância de cerca de 14 m sem
travar
– A 90 km/h já são 25 m !
Pratique – com e sem carga – a
evolução do movimento
durante a travagem em diferen-
tes condições da via.
Vá experimentando cuidadosa-
mente até atingir os limites de
bloqueio.
A BMW oferece aqui também
uma contribuição importante
para a sua segurança com os
treinos de segurança BMW.
Para si, isto significa que: fica
capacitado a dominar situa-
ções extremas através de ade-
quados treinos básicos e de
repetição!
10LTbkp6.book Seite 97 Freitag, 1. Juli 2005 9:25 09

98
A caminho, com segurança
4

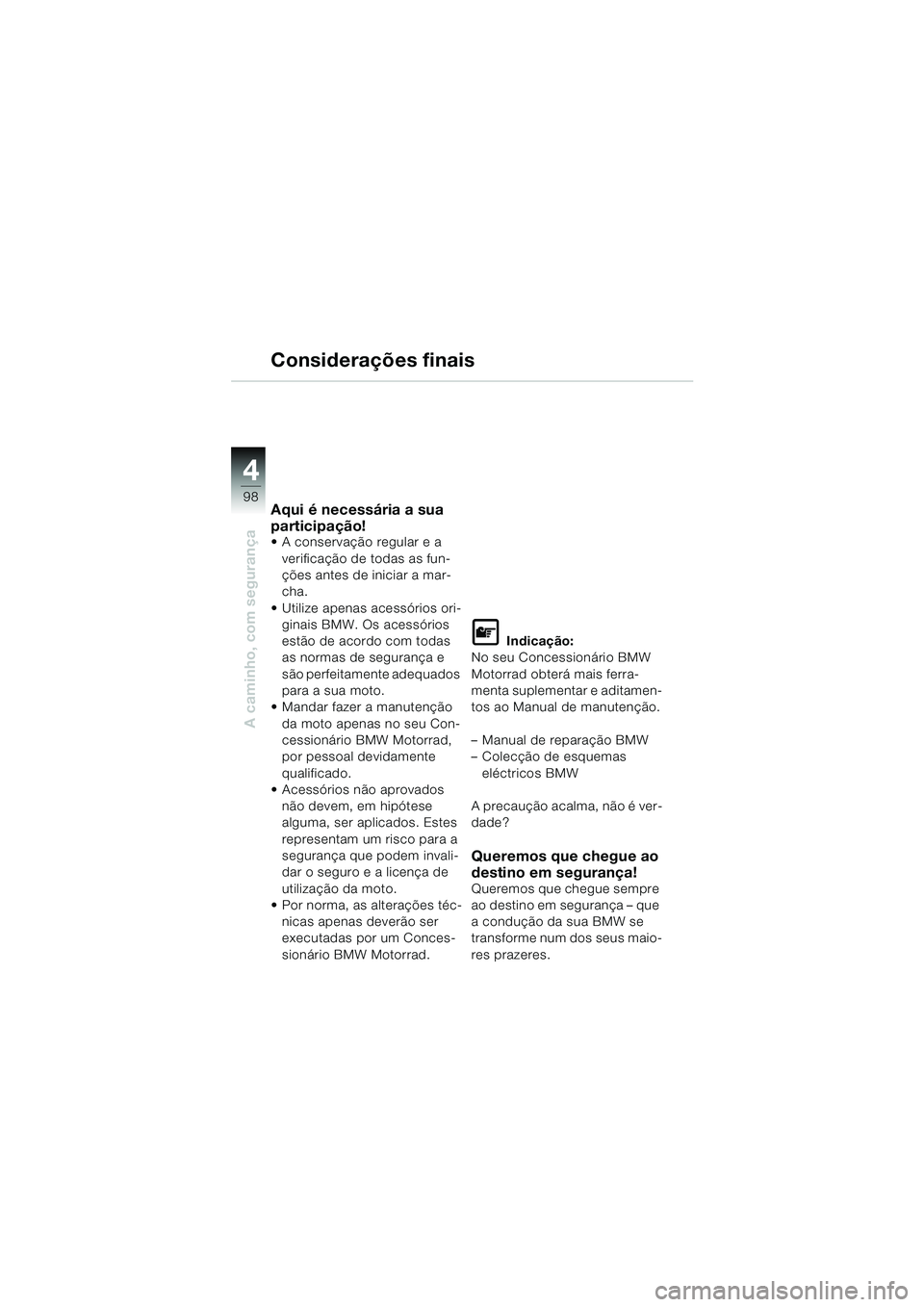

Considerações finais
Aqui é necessária a sua
participação!
 A conservação regular e a verificação de todas as fun-
ções antes de iniciar a mar-
cha.
 Utilize apenas acessórios ori- ginais BMW. Os acessórios
estão de acordo com todas
as normas de segurança e
são perfeitamente adequados
para a sua moto.
 Mandar fazer a manutenção
da moto apenas no seu Con-
cessionário BMW Motorrad,
por pessoal devidamente
qualificado.
 Acessórios não aprovados
não devem, em hipótese
alguma, ser aplicados. Estes
representam um risco para a
segurança que podem invali-
dar o seguro e a licença de
utilização da moto.
 Por norma, as alterações téc-
nicas apenas deverão ser
executadas por um Conces-
sionário BMW Motorrad.
L Indicação:
No seu Concessionário BMW
Motorrad obterá mais ferra-
menta suplementar e aditamen-
tos ao Manual de manutenção.
– Manual de reparação BMW
– Colecção de esquemas
eléctricos BMW
A precaução acalma, não é ver-
dade?
Queremos que chegue ao
destino em segurança!
Queremos que chegue sempre
ao destino em segurança – que
a condução da sua BMW se
transforme num dos seus maio-
res prazeres.
10LTbkp6.book Seite 98 Freitag, 1. Juli 2005 9:25 09
