BMW MOTORRAD K 1200 R 2008 Libretto di uso e manutenzione (in Italian)

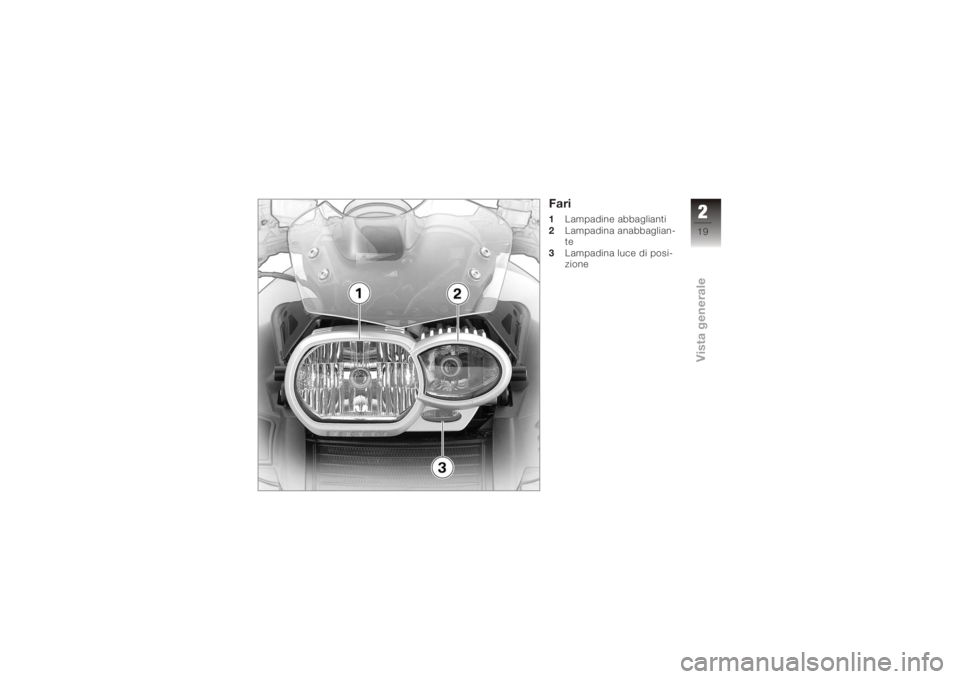

Fari1Lampadine abbaglianti
2 Lampadina anabbaglian-
te
3 Lampadina luce di posi-
zione
219zVista generale

220zVista generale

Indicatori
Display multifunzione .......... 22
Spie di avvertimento e
controllo . . .................... 22
Spia di avvertimento ABS
SA
.... 22
Indicazioni di funzionamento . . . 22
Spie di avvertimento generali . . 23
Spie di avvertimento ABS . . .... 30
321zIndicatori

Display multifunzione1Orologio
2 Settore per spie di avver-
timento ( 23)
3 Settore per le indicazioni
del computer di bordo
4 Indicatore della marcia
( 23)
5 Indicatore di temperatura
liquido di raffreddamento
( 23)
6 Settore per le indicazioni
della regolazione elettro-
nica dell'assetto ( 58)
7 Indicatore Tripmaster
( 41) 8
Indicatore di portata car-
burante ( 22)
Spie di avvertimento e
controllo1Spia di controllo indica-
tore di direzione sinistro
2 Spia di controllo luce ab-
bagliante
3 Spia di avvertimento ge-
nerale
4 Spia di controllo del folle
5 Spia di avvertimento ABS 6
Spia di controllo indica-
tore di direzione destro
Spia di avvertimento
ABS
SA
In alcuni Paesi è possibile che
la visualizzazione della spia
di avvertimento ABS presenti
delle differenze.
Visualizzazione alterna-
tiva della spia di avverti-
mento ABS.
Indicazioni di funzio-
namentoQuantità di carburante
Le barre trasversali sot-
to il simbolo Pompa di
benzina indicano la quantità
di carburante restante.
322zIndicatori

Marcia
Viene visualizzata la mar-
cia innestata.
Se non è innestata alcuna
marcia, l'indicatore della mar-
cia visualizza 0, inoltre si ac-
cende la spia di controllo del
folle.
Temperatura liquido di
raffreddamento
Le barre trasversali sotto
il simbolo della tempe-
ratura indicano il livello della
temperatura del liquido di raf-
freddamento.
Spie di avvertimento
generaliVisualizzazione
Le spie di avvertimento ge-
nerali vengono visualizzate
mediante testi e simboli nel
display multifunzione; talvolta
si accende anche la spia di avvertimento generale rossa o
gialla. Possono essere visua-
lizzate contemporaneamente
spie diverse.
323zIndicatori

Schema generale delle spie di avvertimento
Rappresentazione Significato
Si accende di co-
lore gialloViene visualizza-
to l'avvertimento
EWS!
.EWS attivo ( 26)
Si accende di co-
lore giallo Viene visualizza-
to l'avvertimento
FUEL!
Riserva carburante ( 26)
Si accende di co-
lore rosso Temperatura liquido di raffredda-
mento troppo alta ( 26)
Si accende di co-
lore giallo Viene visualizzato Elettronica del motore ( 27)
Si accende di co-
lore rosso Viene visualizzato Pressione olio motore insufficiente
( 27)
Si accende di co-
lore rosso Viene visualizzato Corrente di carica della batteria in-
sufficiente ( 28)
Si accende di co-
lore giallo Viene visualizza-
to l'avvertimento
LAMPR!
.Avaria lampadina posteriore ( 28)
Viene visualizza-
to l'avvertimento
LAMPF!
. Avaria lampadina anteriore ( 29)
324zIndicatori

RappresentazioneSignificato
Si accende di co-
lore gialloViene visualizza-
to l'avvertimento
LAMPS!
.Avaria lampade ( 29)
Viene visualizzato Avvertimento ghiaccio ( 29)
Viene visualizzato
con l'indicazione
DWA
Batteria impianto antifurto parzial-
mente scarica ( 30)
Si accende di co-
lore giallo Viene visualizzato
con l'indicazione
DWA
Batteria impianto antifurto scarica
( 30)
325zIndicatori

EWS attivoLa spia di avvertimento
generale si accende di
colore giallo.
Viene visualizzato l'avverti-
mento
EWS!
.
La chiave utilizzata non è abi-
litata all'avviamento o la co-
municazione tra la chiave e
l'elettronica del motore è di-
sturbata. Togliere le altre chiavi del
veicolo attaccate alla chiave
d'accensione.
Utilizzare la chiave sostituti-
va.
Far sostituire la chiave difet-
tosa preferibilmente da un
Concessionario BMW Mo-
torrad.
Riserva carburante La spia di avvertimento
generale si accende di
colore giallo. Viene visualizzato l'avverti-
mento
FUEL!La carenza di carburante
può provocare una man-
cata combustione e un arre-
sto improvviso del motore. Le
mancate combustioni posso-
no danneggiare il catalizzato-
re, un arresto improvviso del
motore può essere causa di
incidenti.
Non lasciare svuotare il ser-
batoio carburante.
Il Tripmaster indica la
presunta percorrenza
residua.
Nel serbatoio carburante è
ancora presente, come mas-
simo, la riserva.
Riserva di carburante
4l
Rifornimento ( 78) Temperatura liquido di raf-
freddamento troppo alta
La spia di avvertimento
generale si accende di
colore rosso.
L'indicatore della tem-
peratura del liquido di
raffreddamento lampeggia 10
volte.
Proseguire la marcia con
il motore surriscaldato
può causare danni al motore.
Seguire tassativamente i
provvedimenti sotto indicati.
La temperatura del liquido di
raffreddamento è troppo alta.
È possibile proseguire la
marcia; per raffreddare il
motore procedere a carico
parziale.
In coda spegnere il moto-
re, lasciando l'accensione
inserita modo che il ventila-
tore del radiatore rimanga in
funzione.
326zIndicatori

Se la temperatura del liqui-
do di raffreddamento au-
menta spesso in modo ec-
cessivo, far eliminare il di-
fetto il più presto possibile
da un'officina specializzata,
preferibilmente da un Con-
cessionario BMW Motorrad.
Elettronica del motore La spia di avvertimento
generale si accende di
colore giallo.
Viene visualizzato il sim-
bolo Elettronica del mo-
tore.
Il motore si trova in mo-
dalità funzionamento
d'emergenza. Può accade-
re che il motore eroghi una
potenza ridotta e ciò può de-
terminare situazioni di marcia
pericolose, soprattutto se si
effettuano manovre di sorpas-
so.
Adeguare l'andatura ad un'e- ventuale riduzione di potenza
del motore.
La centralina dell'elettronica
del motore ha diagnosticato
un difetto. In casi ecceziona-
li il motore si spegne e non
può più essere riavviato. Altri-
menti gira nel funzionamento
d'emergenza.
È possibile proseguire la
marcia, ma la potenza del
motore non è disponibile
come al solito.
Far eliminare il difetto il più
presto possibile da un'offi-
cina specializzata, preferibil-
mente da un Concessiona-
rio BMW Motorrad.
Pressione olio motore insuf-
ficiente La spia di avvertimento
generale si accende di
colore rosso. Viene visualizzato il sim-
bolo Pressione olio mo-
tore.
La pressione nel circuito del-
l'olio di lubrificazione è troppo
bassa.
L'avvertimento di pres-
sione dell'olio motore
insufficiente non espleta la
funzione di controllo del livel-
lo dell'olio. Il livello dell'olio
motore corretto può essere
controllato solo dal relativo
vetro spia.
La causa dell'avvertimento
"Pressione olio motore insuf-
ficiente" può essere un livello
dell'olio motore troppo basso.
Controllo del livello dell'olio
motore ( 93)
Rabbocco dell'olio motore
( 94)
327zIndicatori

In caso di avvertimento "Pres-
sione olio motore insufficien-
te" nonostante il livello sia
corretto:Oltre ad un livello insuffi-
ciente di olio, anche altri
problemi nel motore possono
far attivare l'avvertimento della
pressione olio motore insuffi-
ciente. In questi casi prose-
guire la marcia può provocare
danni al motore.
Se questo avvertimento com-
pare nonostante il livello del-
l'olio motore sia corretto: non
proseguire la marcia.
Non proseguire la marcia
Far eliminare il difetto il più
presto possibile da un'offi-
cina specializzata, preferibil-
mente da un Concessiona-
rio BMW Motorrad. Corrente di carica della bat-
teria insufficiente
La spia di avvertimento
generale si accende di
colore rosso.
Viene visualizzato il sim-
bolo Corrente di carica
della batteria.
La batteria scarica può
provocare l'arresto im-
provviso del motore, con con-
seguenti situazioni di marcia
pericolose.
Far eliminare l'anomalia il più
presto possibile.
Se la batteria non viene
più ricaricata, il prose-
guimento della marcia può
provocare lo scaricamento to-
tale della batteria e, con esso,
il suo danneggiamento irrepa-
rabile.
Evitare possibilmente di pro-
seguire la marcia. La batteria non si carica.
È possibile proseguire la
marcia fino al completo sca-
ricamento della batteria. È
possibile che il motore sor-
prendentemente si avvii, ma
la batteria può scaricarsi
completamente e distrug-
gersi.
Far eliminare il difetto il più
presto possibile da un'offi-
cina specializzata, preferibil-
mente da un Concessiona-
rio BMW Motorrad.
Avaria lampadina posteriore La spia di avvertimento
generale si accende di
colore giallo.
Viene visualizzato l'avverti-
mento
LAMPR!
.
L'avaria di una lampadi-
na della moto costituisce
un pericolo per la sicurezza,
poiché riduce fortemente la
visibilità del pilota e del vei-
328zIndicatori
