BMW MOTORRAD K 1200 R 2008 Manual de instrucciones (in Spanish)

Testigos de advertencia
del ABS
EO
El testigo de advertencia del
ABS se ofrece en dos varian-
tes según el país de que se
trate:Variante nacional 1.
Variante nacional 2.
La descripción siguiente se
basa en la variante nacional
1.Autodiagnóstico del
ABS
EO
La disponibilidad del sistema
BMW Integral ABS se com-
prueba mediante el autodiag-
nóstico y la prueba de arran-
que. El autodiagnóstico se
lleva a cabo automáticamen-
te al conectar el encendido.
El requisito para el autodiag- nóstico es que no se hayan
accionado las maneta del fre-
no.
Fase 1
Se lleva a cabo el autodiag-
nóstico del ABS.
El testigo de advertencia
general se ilumina en
rojo.
El testigo de adverten-
cia de ABS parpadea 4
veces por segundo.
Fase 2
Autodiagnóstico finalizado.
El testigo de advertencia
de ABS parpadea 1 vez
por segundo.
El autodiagnóstico no ha po-
dido finalizar:
Soltar la maneta del freno lo
antes posible. Tras finalizar el autodiagnósti-
co se muestra un mensaje de
error:
Leer el significado de es-
ta indicación en el capítulo
"Indicadores".
El testigo de advertencia
ABS se apaga sólo una
vez finalizada la comproba-
ción de arranque.
Arrancar con el
sistema BMW Integral
ABS
EO
Arrancar el motor en
pendientesEngranar una marcha.
Soltar el embrague y el fre-
no.
Conectar el encendido.
Esperar a que finalice el
autodiagnóstico del ABS.
Accionar el freno y el em-
brague.
569zConducir

Poner el motor en marcha.Testigos de advertencia
del ABSEl testigo de advertencia del
ABS se ofrece en dos varian-
tes según el país de que se
trate:Variante nacional 1.
Variante nacional 2.
La descripción siguiente se
basa en la variante nacional
1.Prueba de arranque del
ABSTras el arranque, el siste-
maBMW Integral ABS verifica
los sensores de ABS. El testigo de advertencia
de ABS parpadea 1 vez
por segundo.
Tras finalizar la prueba de
arranque se apaga el testi-
go de advertencia de ABS.
Tras finalizar la prueba de
arranque se muestra un men-
saje de error: Leer el significado de es-
ta indicación en el capítulo
"Indicadores".
RodajeLos primeros 1000 kmDurante el rodaje ha de cir-
cularse cambiando frecuen-
temente de gama de carga
y de revoluciones.
En lo posible, circular por
carreteras sinuosas, con
subidas y bajadas ligeras,
en lugar de autopistas. Si se supera el régimen
previsto durante el roda-
je, el desgaste del motor se
acelera.
Respetar el número de re-
voluciones prescrito para el
rodaje.
No rebasar el número de
revoluciones prescrito para
el rodaje.
Revoluciones del rodaje
7000 min
-1
No dar acelerones en plena
carga.
Con carga plena evitar nú-
meros de revoluciones ba-
jos.
Después de recorrer 500 -
1200 km, llevar a cabo la
primera inspección.
570zConducir

Pastillas de frenoLas pastillas de freno nuevas
necesitan un cierto periodo
de "rodaje", y por lo tanto no
disponen de la fuerza de fric-
ción ideal durante los prime-
ros 500 km. Para compensar
el rendimiento reducido de
frenado hay que ejercer una
presión mayor sobre la mane-
ta o el pedal del freno.Las pastillas de freno
nuevas pueden alargar
considerablemente el recorri-
do de frenado.
Frenar a tiempo.NeumáticosLos neumáticos nuevos pre-
sentan una superficie lisa.
Por lo tanto, precisan un pe-
riodo de rodaje con conduc-
ción moderada e inclinacio-
nes laterales diferentes para
alcanzar la rugosidad nece-
saria. Una vez acabado el ro- daje, los neumáticos gozan
de la adherencia correcta en
toda su superficie.
Los neumáticos nuevos
no ofrecen todavía una
agarre completo. En posicio-
nes de inclinación extremas
existe el peligro de que se
produzca un accidente.
Evitar posiciones de inclina-
ción extremas.
571zConducir

572zConducir

Parar la motocicleta
Poner el caballete la-
teral
Si las condiciones del
suelo no son adecua-
das, no se garantiza un apoyo
correcto de la motocicleta.
Asegurarse de que el suelo
de la zona del caballete es
llano y resistente.
Apagar el motor.
Accionar el freno manual.
Colocar la motocicleta en
posición derecha y equili-
brarla.

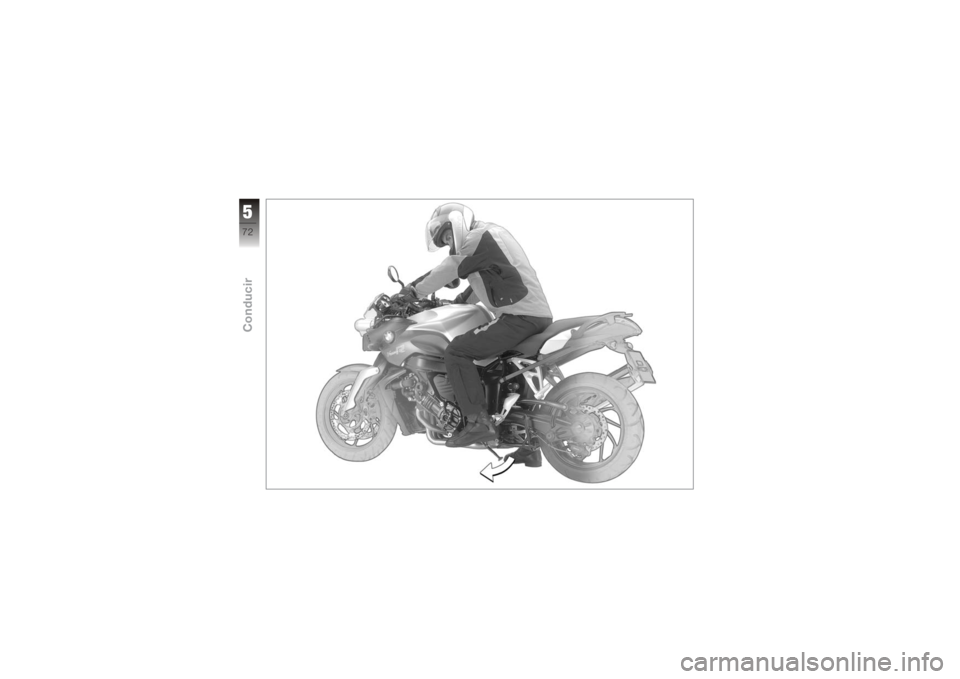

Desplegar el caballete la-
teral empujando con el pie
izquierdo hasta el tope (fle-
cha). El caballete lateral só-
lo está diseñado para
soportar el peso de la motoci-
cleta.
Evitar sentarse sobre la moto- cicleta si está puesto el caba-
llete lateral.
Inclinar lentamente la mo-
tocicleta sobre el caballete,
liberar la carga y descender
por la izquierda. Si la motocicleta está
apoyada sobre el caba-
llete lateral, dependerá de las
propiedades de la superficie
que el manillar pueda mover-
se mejor hacia la izquierda o
hacia la derecha. Sin embar-
go, sobre un suelo llano, la
motocicleta está más estable
con el manillar girado hacia la
izquierda en lugar de hacia la
derecha.
Sobre un suelo llano, girar el
manillar siempre a la izquierda
para bloquear la cerradura del
manillar.
Girar el manillar hasta el to-
pe derecho o izquierdo. Comprobar que la motoci-
cleta queda segura sobre el
caballete.
Si se detiene la motoci-
cleta en una pendiente,
situarla en dirección "cuesta
arriba" y engranar la primera
marcha.
573zConducir

574zConducir

Quitar el caballete la-
teralDesbloquear la cerradura
del manillar.
con EO Integral ABS de BMW
Motorrad:
Con el encendido apa-
gado no se dispone de
la función de servofreno, por
lo que la motocicleta podría
rodar.
Sobre todo en las pendien-
tes, conectar el encendido y
esperar a que finalice el auto-
diagnóstico del ABS.
Conectar el encendido.
Esperar a que finalice el
autodiagnóstico del ABS.

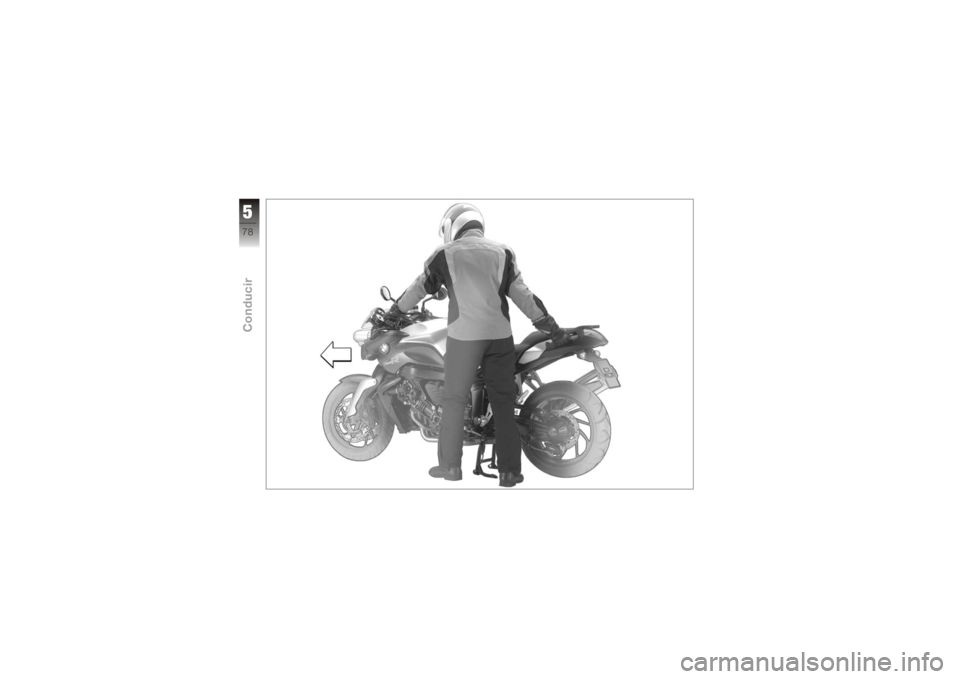

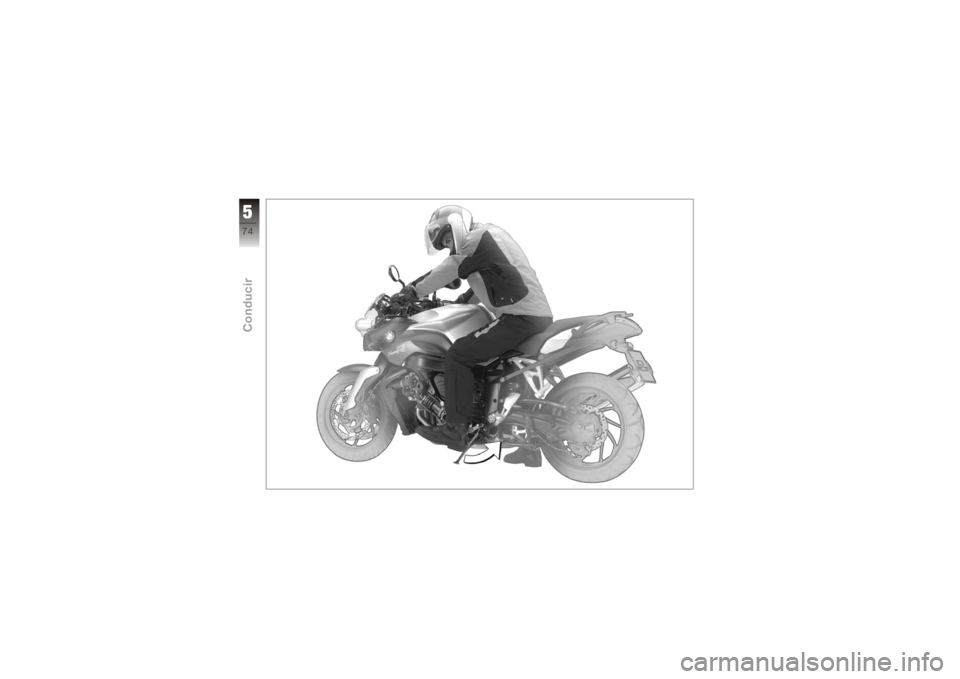

Sujetar el manillar con am-
bas manos por el lado iz-
quierdo.
Accionar el freno manual. Pasar la pierna derecha por
encima del asiento ponien-
do recta la motocicleta.
Colocar la motocicleta en
posición derecha y equili-
brarla.
Si la motocicleta co-
mienza a rodar con el
caballete lateral desplegado,
éste puede engancharse en
el suelo y provocar la caída
de la motocicleta.
Plegar el caballete lateral an-
tes de mover el vehículo.
Sentarse y recoger el ca-
ballete lateral con el pie iz-
quierdo.
575zConducir

576zConducir

Poner el caballete
central
AO
Si las condiciones del
suelo no son adecua-
das, no se garantiza un apoyo
correcto de la motocicleta.
Asegurarse de que el suelo
de la zona del caballete es
llano y resistente.
Apagar el motor.
Descender con la mano iz-
quierda en el puño izquier-
do del manillar.
Sujetar el asidero de acom-
pañante o el semichasis tra-
sero con la mano derecha.

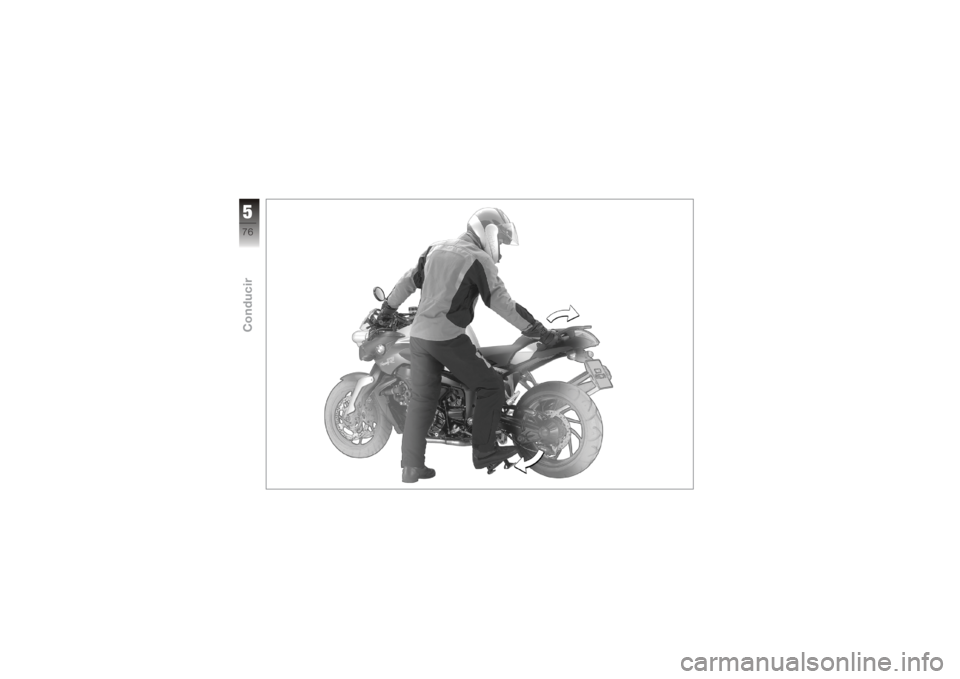

Apoyar el pie derecho sobre
el mandril de accionamien-
to del caballete central, y
presionar el caballete hacia
abajo hasta que los patines
descansen sobre el suelo.
Con todo el peso del cuer-
po, apoyar la motocicleta sobre el caballete central y
al mismo tiempo tirar de ella
hacia atrás (flecha).
El caballete central pue-
de plegarse con un mo-
vimiento fuerte, lo que provo-
caría la caída de la motocicle-
ta.
No hay que sentarse sobre la
motocicleta si está desplega-
do el caballete central.
Comprobar que la motoci-
cleta queda segura sobre el
caballete.
577zConducir

578zConducir
