Montar o parafuso4do dis-
positivo de fixação do si-
lenciador traseiro no poisa-
pés do passageiro, mas não
apertar.
Ajustar a braçadeira de
aperto 3no silenciador traseiro com a marca
A
(seta) na sonda lambda B.
Apertar a braçadeira de
aperto 3no silenciador tra-
seiro.
Silenciador ao colector
( 133)
Uma distância insuficien-
te entre a roda traseira
e o silenciador traseiro pode
originar um sobreaquecimen-
to da roda traseira.
A distância entre a roda tra-
seira e o silenciador trasei-
ro deve ser de, pelo menos,
15 mm. Montar o parafuso
4do dis-
positivo de fixação do silen-
ciador traseiro no poisa-pés
do passageiro.
Silenciador no poisa-pés do
passageiro, lado direito
28 Nm
Empurrar a cobertura do si-
lenciador 2com as guias A
nos estribos B.
Retirar descanso auxiliar
eventualmente montado.
7109zManutenção

Apoio de roda diantei-
raApoio de roda dianteiraPara uma substituição sim-
ples e segura da roda dian-
teira, a BMW Motorrad dis-
ponibiliza um apoio de roda
dianteira. Poderá obter este
apoio de roda dianteira com a
referência de ferramenta es-
pecial BMW 36 3 971 no seu
Concessionário BMW Motor-
rad. Para além disso, são ne-
cessárias as peças de adap-
tação com a referência de
ferramenta especial BMW
36 3 973.O apoio de roda diantei-
ra BMW Motorrad não
está preparado para segurar
motos sem descanso central
ou outros descansos auxi-
liares. Um veículo apoiado
apenas sobre o apoio de ro- da dianteira e a roda traseira
pode tombar.
Antes de levantar a moto com
o apoio de roda dianteira
BMW Motorrad, colocá-la
sobre o descanso central ou
um descanso auxiliar.
Montar apoio de roda di-
anteiraColocar a moto sobre um
descanso auxiliar; a BMW
Motorrad recomenda a uti-
lização do apoio de roda
traseira BMW Motorrad.
Montar o apoio de roda tra-
seira.
com SZ Descanso central:
Colocar a moto sobre
o descanso central,
certificando-se de que o
piso é plano e firme. Soltar os parafusos de ajus-
te
1.
Empurrar as duas cavilhas
de apoio 2para fora até que
a guia de roda dianteira cai-
ba entre elas.
Ajustar a altura desejada
do apoio de roda dianteira
com o auxílio dos pinos de
fixação 3.
Ajustar o descanso de mo-
do centrado em relação à
roda dianteira e deslocá-lo
para o eixo dianteiro.
7110zManutenção

Empurrar as duas cavilhas
de apoio2para dentro,
através do triângulo da fi-
xação da pinça do travão,
de modo a que ainda seja
possível fazer passar a roda
dianteira.
Com o BMW Integral
ABS, pode danificar-se
o anel do sensor ABS.
Empurrar as cavilhas de
apoio para dentro, mas de
modo a não tocarem no anel
do sensor do BMW Integral
ABS. Apertar os parafusos de
ajuste
1.
Com a moto sobre o
descanso central: se a
moto for levantada em dema-
sia à frente, o descanso cen-
tral levanta do chão e a moto
pode tombar para o lado.
Ao levantar a moto, prestar
atenção para que o descanso
central permaneça no chão.
Pressionar uniformemente o
apoio de roda dianteira para
baixo para levantar a moto.
Apoio de roda traseiraApoio de roda traseiraPara que também seja pos-
sível trabalhar com seguran-
ça em motos sem descanso
central, a BMW Motorrad dis-
ponibiliza um apoio de roda
traseira. Poderá obter este
apoio de roda traseira com a
referência de ferramenta es-
pecial BMW 36 3 980 no seu
concessionário BMW Motor-
rad.
7111zManutenção

Montar o apoio de roda
traseiraAjustar a altura desejada do
apoio de roda traseira com
auxílio dos parafusos1.
Retirar a anilha de reten-
ção 2; para o efeito, premir
o botão de destrancar 3. Fazer entrar o apoio de ro-
da traseira no eixo traseiro,
pelo lado esquerdo.
Encaixar a anilha de reten-
ção pelo lado direito, para
o efeito, deve premir-se o
botão de destrancar.
Mão esquerda no punho
esquerdo da moto
4,mão
direita na alavanca do apoio
de roda traseira 5. Endireitar a moto, premindo
a alavanca em simultâneo
para baixo até a moto se
encontrar na vertical.
Pressionar a alavanca sobre
ochão.
7112zManutenção

LâmpadasIndicações geraisA avaria de uma lâmpada é
indicado no display através
do símbolo de avaria da lâm-
pada. Em caso de falha da
luz de travão ou do farolim
traseiro, acende-se adicional-
mente a luz de advertência
geral amarela. Em caso de
falha da luz de presença tra-
seira é utilizada, como substi-
tuição, a luz de travão, sendo
a intensidade luminosa do
segundo filamento incandes-
cente reduzida para o nível
da luz de presença traseira.
Apesar disso, a falha da luz
de presença traseira é indica-
da no display.Uma avaria da lâmpada
na moto representa um
risco para a segurança, pois
torna-se mais difícil o condu- tor e a máquina serem vistos
por outros transeuntes.
Substituir as lâmpadas defei-
tuosas o mais rápido possí-
vel, de preferência deve trazer
sempre consigo as luzes de
reserva correspondentes.
A lâmpada está sob
pressão, em caso de
danificação são possíveis
ferimentos.
Ao substituir as lâmpadas,
usar óculos de protecção e
protecção para as mãos.
No capítulo "Dados téc-
nicos" pode encontrar
uma visão geral dos tipos de
lâmpadas montadas na sua
moto.
Não tocar no vidro das
lâmpadas novas com os
dedos desprotegidos. Para
efectuar a montagem, utili-
zar um pano seco e limpo.
Acumulações de sujidade, em particular óleos e mas-
sas lubrificantes, prejudicam
a irradiação de calor. A con-
sequência é o sobreaqueci-
mento das lâmpadas e, por-
tanto, uma menor vida útil.
Substituir a lâmpada da
luz de médios
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Para conseguir uma mai-
or acessibilidade, virar o
guiador para a esquerda.
Colocar a moto em posição
de descanso e certificar-se
que o piso seja nivelado e
firme.
Desligar a ignição.
7113zManutenção

Soltar a cobertura1
girando-a no sentido
contrário ao dos ponteiros
do relógio e desmontá-la.
Extrair a ficha 2. Soltar o clipe de mola
3,à
esquerda e à direita, para
fora do engate e virá-lo para
cima.
Desmontar a lâmpada 4. Montar a lâmpada pela or-
dem inversa.
Utilizar um pano limpo e se-
co para segurar a lâmpada
nova.
Durante a montagem, pres-
tar atenção para que a sali-
ência
5aponte para cima.
Substituir a lâmpada da
luz de máximos
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
7114zManutenção

Certificar-se de que a moto
está segura.Para conseguir uma mai-
or acessibilidade, virar o
guiador para a esquerda.
Colocar a moto em posição
de descanso e certificar-se
que o piso seja nivelado e
firme.
Desligar a ignição.
Soltar a cobertura 1
girando-a no sentido
contrário ao dos ponteiros
do relógio e desmontá-la. Extrair a ficha
2.
Soltar o clipe de mola 3,à
esquerda e à direita, para
fora do engate e virá-lo para
cima. Desmontar a lâmpada
4.
Montar a lâmpada pela or-
dem inversa.
Utilizar um pano limpo e se-
co para segurar a lâmpada
nova.
7115zManutenção

Durante a montagem, pres-
tar atenção para que a sali-
ência5aponte para cima.

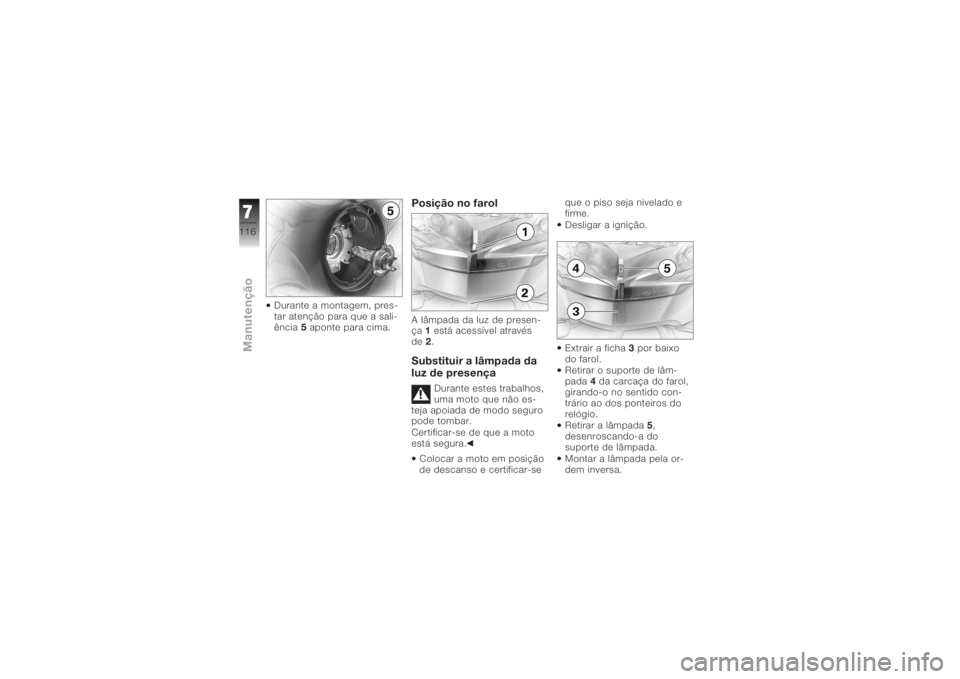

Posição no farolA lâmpada da luz de presen-
ça 1está acessível através
de 2.Substituir a lâmpada da
luz de presença
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-se que o piso seja nivelado e
firme.
Desligar a ignição.
Extrair a ficha
3por baixo
do farol.
Retirar o suporte de lâm-
pada 4da carcaça do farol,
girando-o no sentido con-
trário ao dos ponteiros do
relógio.
Retirar a l âmpada 5 ,
desenroscando-a do
suporte de lâmpada.
Montar a lâmpada pela or-
dem inversa.
7116zManutenção

Utilizar um pano limpo e se-
co para segurar a lâmpada

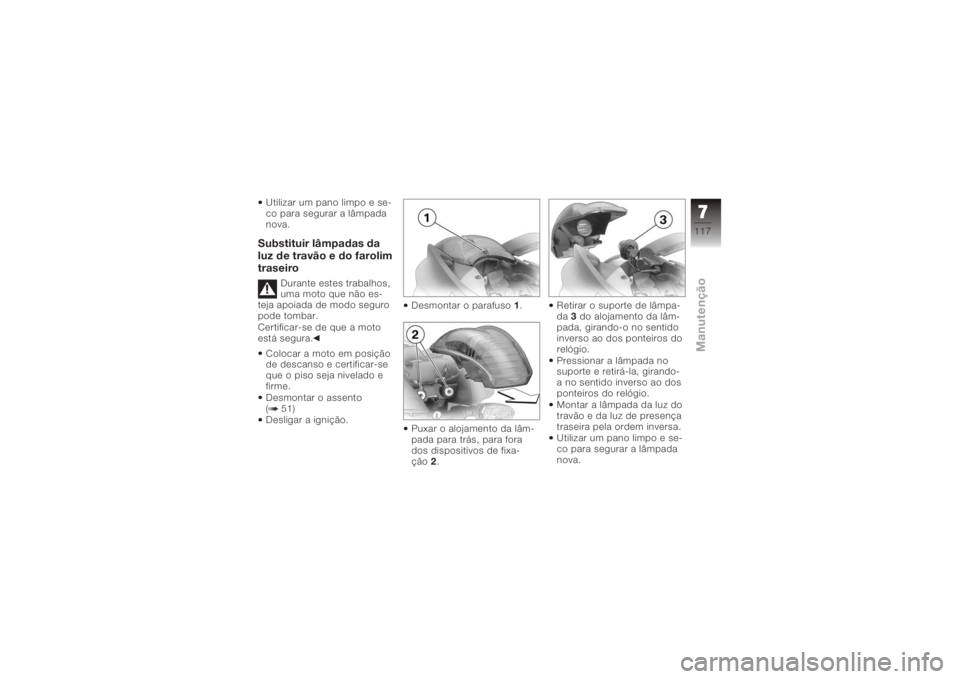

nova.Substituir lâmpadas da
luz de travão e do farolim
traseiro
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-se
que o piso seja nivelado e
firme.
Desmontar o assento
( 51)
Desligar a ignição. Desmontar o parafuso
1.
Puxar o alojamento da lâm-
pada para trás, para fora
dos dispositivos de fixa-
ção 2. Retirar o suporte de lâmpa-
da
3do alojamento da lâm-
pada, girando-o no sentido
inverso ao dos ponteiros do
relógio.
Pressionar a lâmpada no
suporte e retirá-la, girando-
a no sentido inverso ao dos
ponteiros do relógio.
Montar a lâmpada da luz do
travão e da luz de presença
traseira pela ordem inversa.
Utilizar um pano limpo e se-
co para segurar a lâmpada
nova.
7117zManutenção

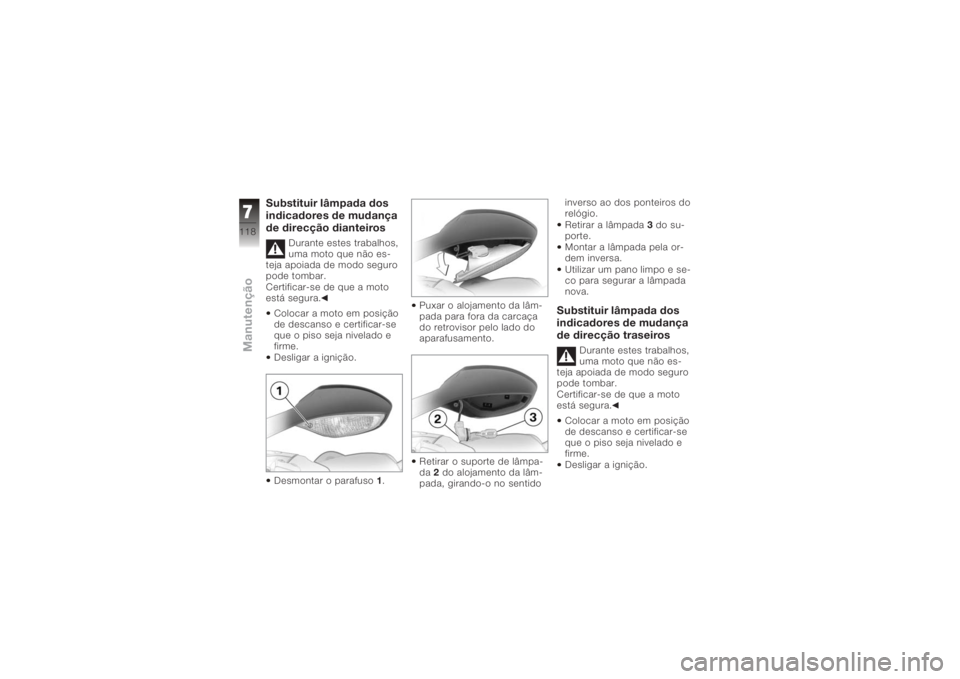

Substituir lâmpada dos
indicadores de mudança
de direcção dianteiros
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-se
que o piso seja nivelado e
firme.
Desligar a ignição.
Desmontar o parafuso 1. Puxar o alojamento da lâm-
pada para fora da carcaça
do retrovisor pelo lado do
aparafusamento.
Retirar o suporte de lâmpa-
da
2do alojamento da lâm-
pada, girando-o no sentido inverso ao dos ponteiros do
relógio.
Retirar a lâmpada
3do su-
porte.
Montar a lâmpada pela or-
dem inversa.
Utilizar um pano limpo e se-
co para segurar a lâmpada
nova.
Substituir lâmpada dos
indicadores de mudança
de direcção traseiros
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-se
que o piso seja nivelado e
firme.
Desligar a ignição.
