Visão geral
Visão geral, lado esquerdo ..... 11
Visão geral, lado direito ........ 13
Por baixo do assento . ......... 14
Conjuntos de guiador, lado
esquerdo . .................... 15
Conjuntos de guiador, lado
direito ........................ 16
Instrumento combinado ........ 17
Faróis......................... 18
29zVisão geral

210zVisão geral

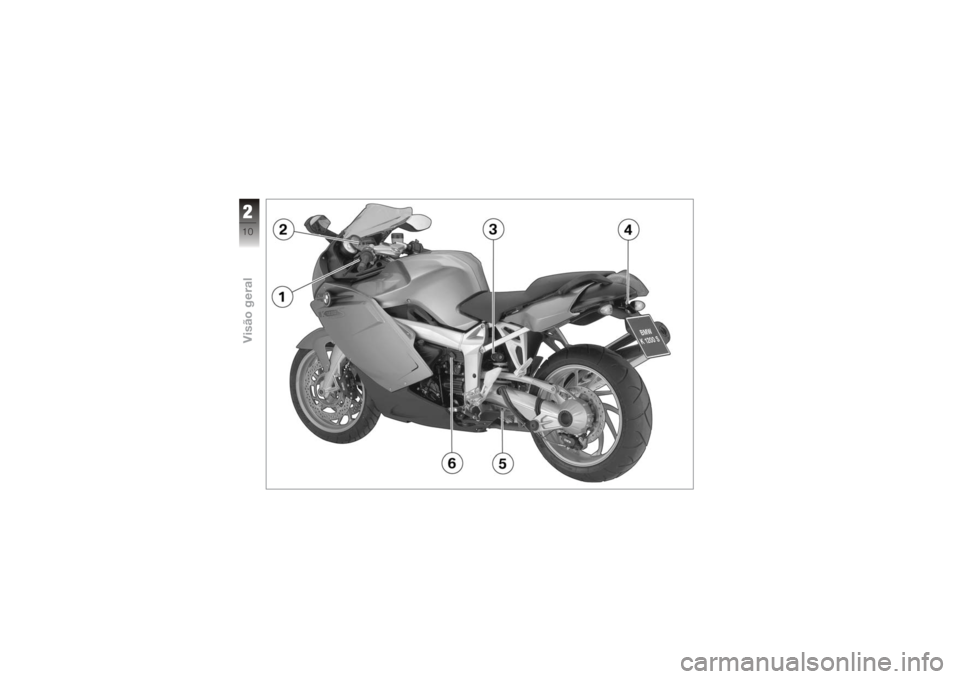

Visão geral, lado es-
querdo1Ajuste da altura do farol
( 49)
2 Reservatório do líquido
da embraiagem ( 100)
3 Ajuste da tensão prévia
da mola traseira ( 55)
4 Fecho do assento por
baixo do farolim traseiro
( 51)
5 Ajuste amortecedor tra-
seiro ( 55)
6 Tomada ( 82)
211zVisão geral

212zVisão geral

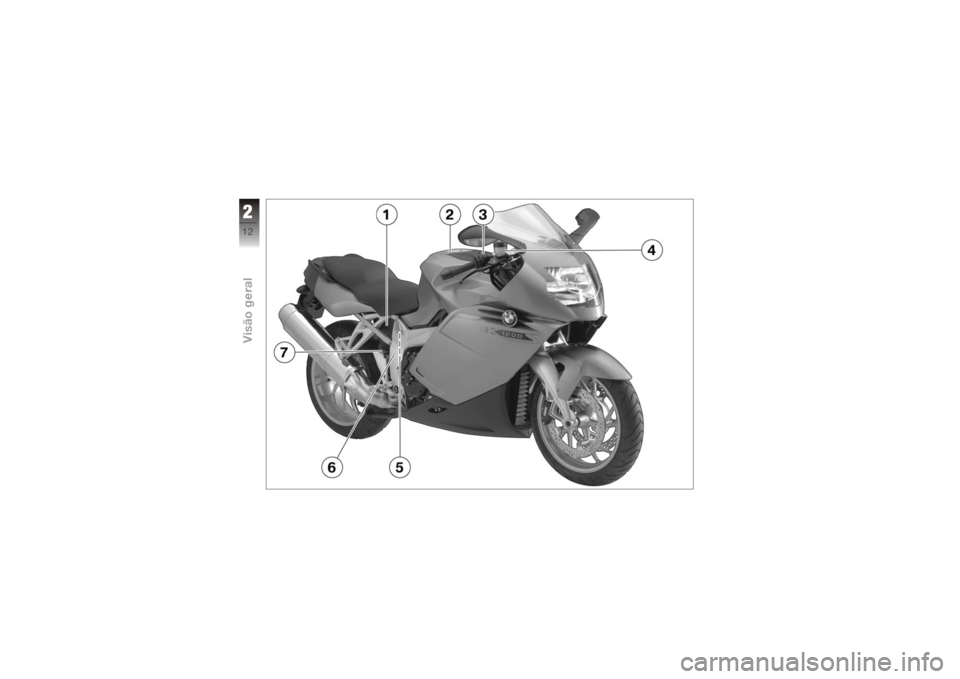

Visão geral, lado direi-
to1Indicador do nível do
óleo do motor ( 93)
2 Orifício de enchimento
do reservatório de com-
bustível ( 76)
3 Compartimento da bate-
ria ( 122)
4 Reservatório do óleo do
travão dianteiro ( 97)
5 Placa de características,
atrás, no tubo transversal
6 Número do quadro, na
parte lateral dianteira di-
reita
7 Reservatório do óleo do
travão traseiro ( 99)
213zVisão geral

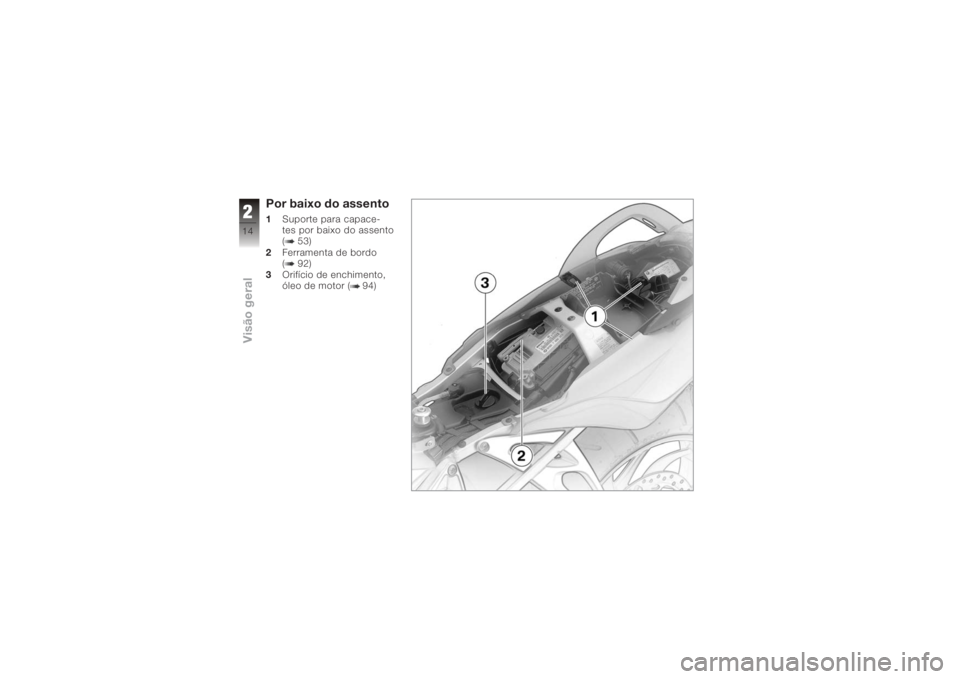

Por baixo do assento1Suporte para capace-
tes por baixo do assento
( 53)
2 Ferramenta de bordo
( 92)
3 Orifício de enchimento,
óleo de motor ( 94)
214zVisão geral

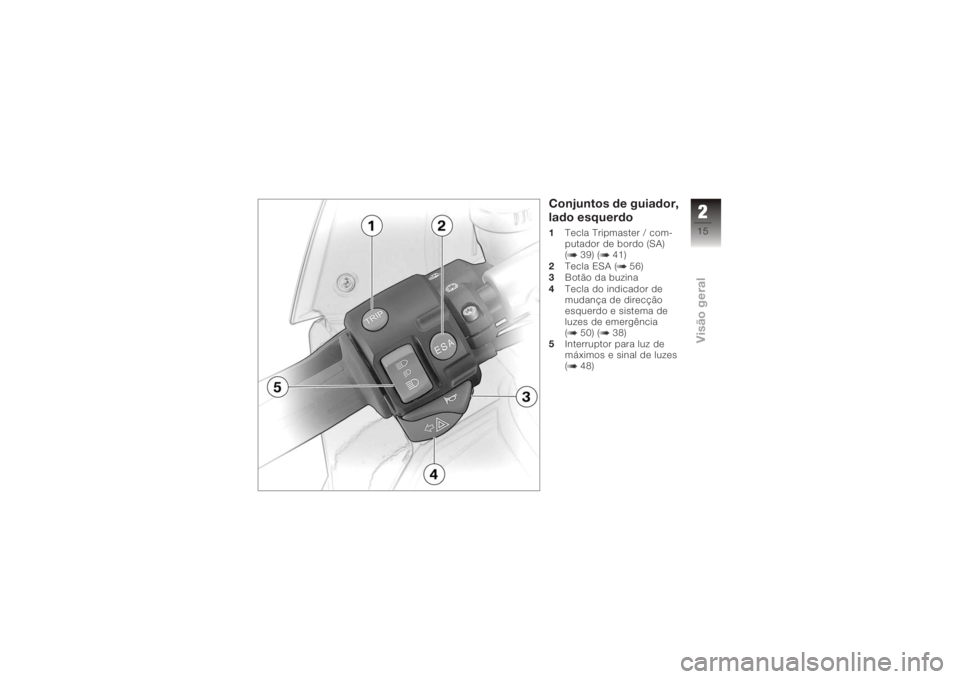

Conjuntos de guiador,
lado esquerdo1Tecla Tripmaster / com-
putador de bordo (SA)
( 39) ( 41)
2 Tecla ESA ( 56)
3 Botão da buzina
4 Tecla do indicador de
mudança de direcção
esquerdo e sistema de
luzes de emergência
( 50) ( 38)
5 Interruptor para luz de
máximos e sinal de luzes
( 48)
215zVisão geral

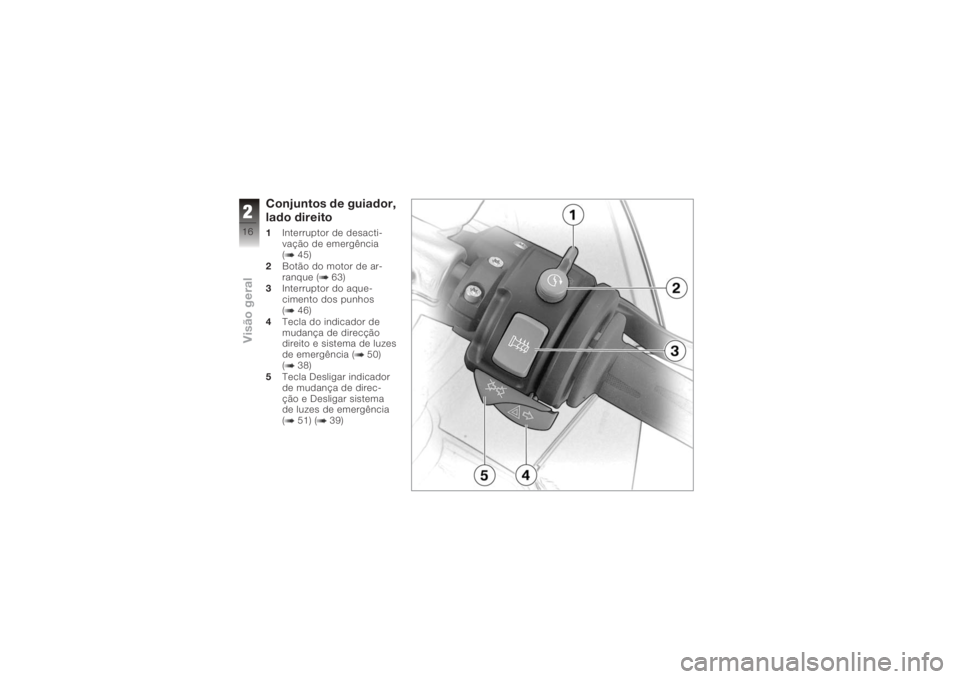

Conjuntos de guiador,
lado direito1Interruptor de desacti-
vação de emergência
( 45)
2 Botão do motor de ar-
ranque ( 63)
3 Interruptor do aque-
cimento dos punhos
( 46)
4 Tecla do indicador de
mudança de direcção
direito e sistema de luzes
de emergência ( 50)
( 38)
5 Tecla Desligar indicador
de mudança de direc-
ção e Desligar sistema
de luzes de emergência
( 51) ( 39)
216zVisão geral

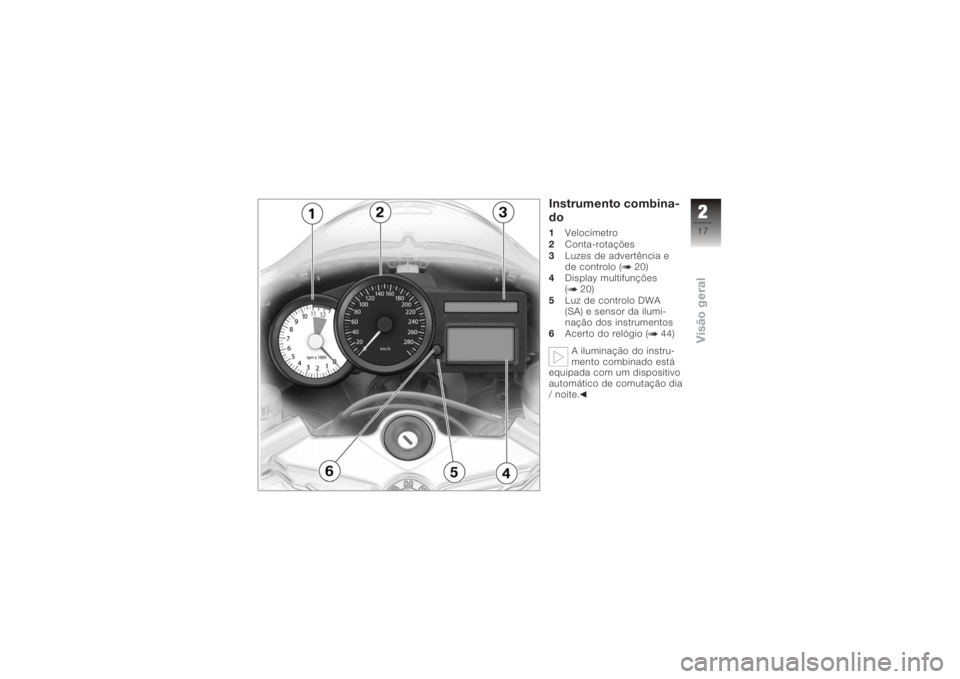

Instrumento combina-
do1Velocímetro
2 Conta-rotações
3 Luzes de advertência e
de controlo ( 20)
4 Display multifunções
( 20)
5 Luz de controlo DWA
(SA) e sensor da ilumi-
nação dos instrumentos
6 Acerto do relógio ( 44)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação dia
/ noite.
217zVisão geral

Faróis1Lâmpadas da luz de má-
ximos
2 Lâmpada da luz de médi-
os
3 Lâmpada da luz de pre-
sença
218zVisão geral
