Visão geral
Visão geral, lado esquerdo . . . . . 11
Visão geral, lado direito . . . . . . . . 13
Por baixo do assento . . . . . . . . . . 14
Conjuntos de guiador, lado
esquerdo . . . . . . . . . . . . . . . . . . . . . 15
Conjuntos de guiador, lado
direito . . . . . . . . . . . . . . . . . . . . . . . . 16
Instrumento combinado . . . . . . . 17
Faróis......................... 18
29zVisão geral

210zVisão geral

Visão geral, lado
esquerdo1Ajuste da altura do farol
( 52)
2 Reservatório do líquido
da embraiagem ( 96)
3 Ajuste da tensão prévia
da mola traseira ( 58)
4 Fecho do assento por
baixo do farolim traseiro
( 54)
5 Ajuste do amortecedor
traseiro ( 59)
6 Tomada ( 80)
211zVisão geral

212zVisão geral

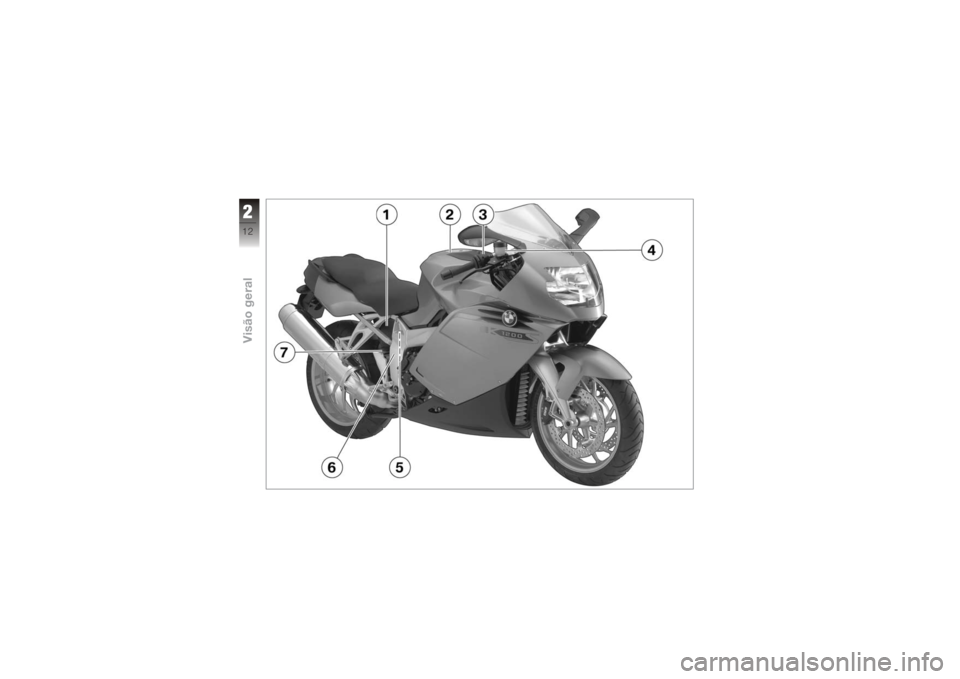

Visão geral, lado
direito1Indicador do nível do
óleo do motor ( 89)
2 Orifício de enchimento
do reservatório de com-
bustível ( 72)
3 Compartimento da bate-
ria ( 123)
4 Reservatório do óleo do
travão dianteiro ( 94)
5 Placa de características,
atrás, no tubo transversal
6 Número do quadro, na
parte lateral dianteira di-
reita
7 Reservatório do óleo do
travão traseiro ( 95)
213zVisão geral

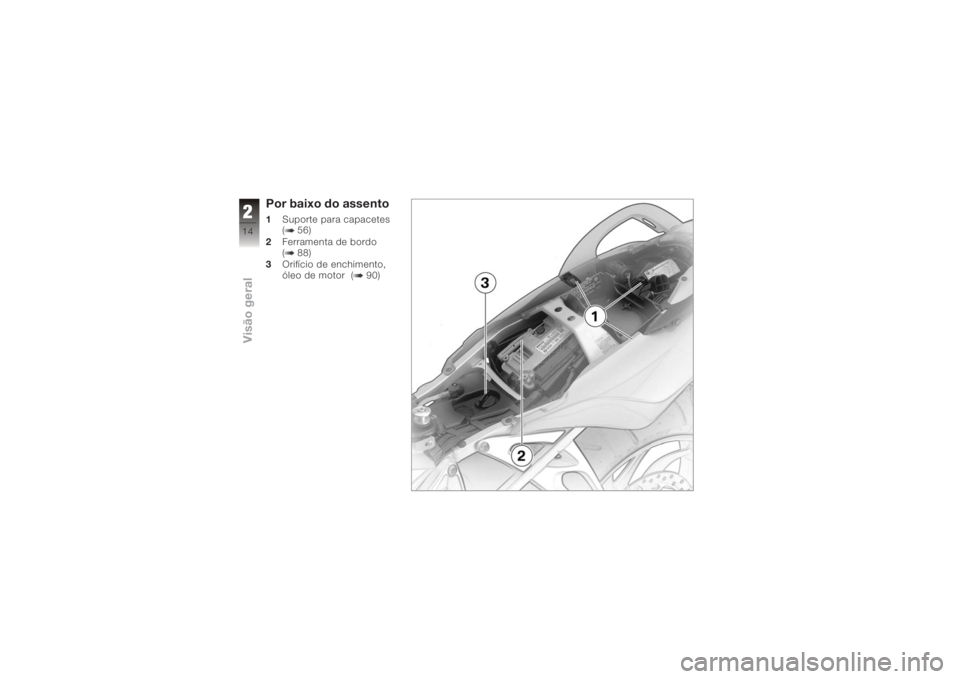

Por baixo do assento1Suporte para capacetes
( 56)
2 Ferramenta de bordo
( 88)
3 Orifício de enchimento,
óleo de motor ( 90)
214zVisão geral

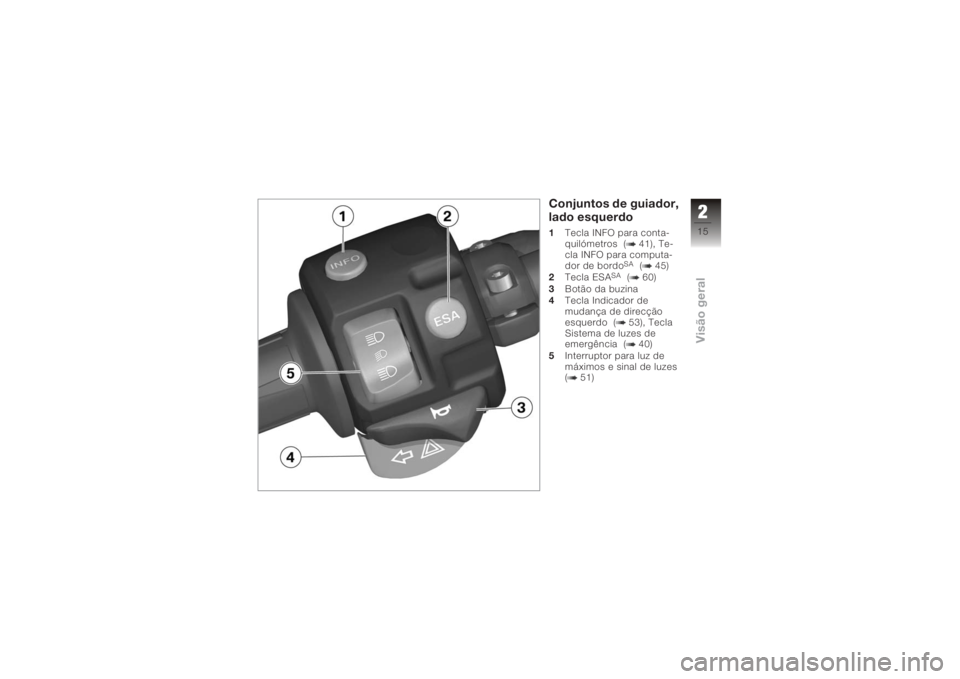

Conjuntos de guiador,
lado esquerdo1Tecla INFO para conta-
quilómetros ( 41), Te-
cla INFO para computa-
dor de bordo
SA
( 45)
2 Tecla ESA
SA
( 60)
3 Botão da buzina
4 Tecla Indicador de
mudança de direcção
esquerdo ( 53), Tecla
Sistema de luzes de
emergência ( 40)
5 Interruptor para luz de
máximos e sinal de luzes
( 51)
215zVisão geral

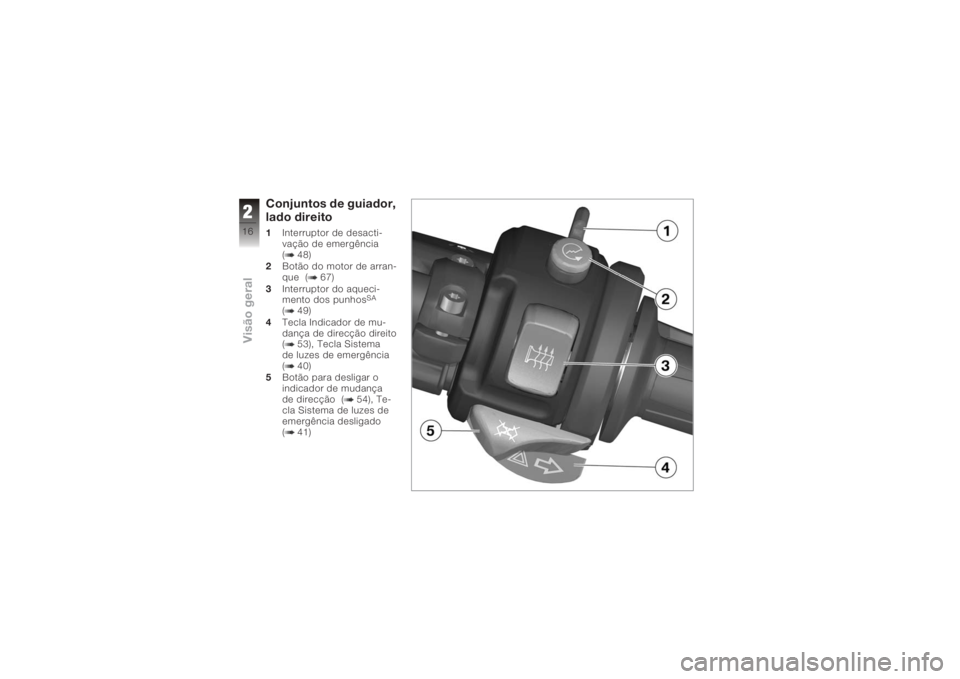

Conjuntos de guiador,
lado direito1Interruptor de desacti-
vação de emergência
( 48)
2 Botão do motor de arran-
que ( 67)
3 Interruptor do aqueci-
mento dos punhos
SA
( 49)
4 Tecla Indicador de mu-
dança de direcção direito
( 53), Tecla Sistema
de luzes de emergência
( 40)
5 Botão para desligar o
indicador de mudança
de direcção ( 54), Te-
cla Sistema de luzes de
emergência desligado
( 41)
216zVisão geral

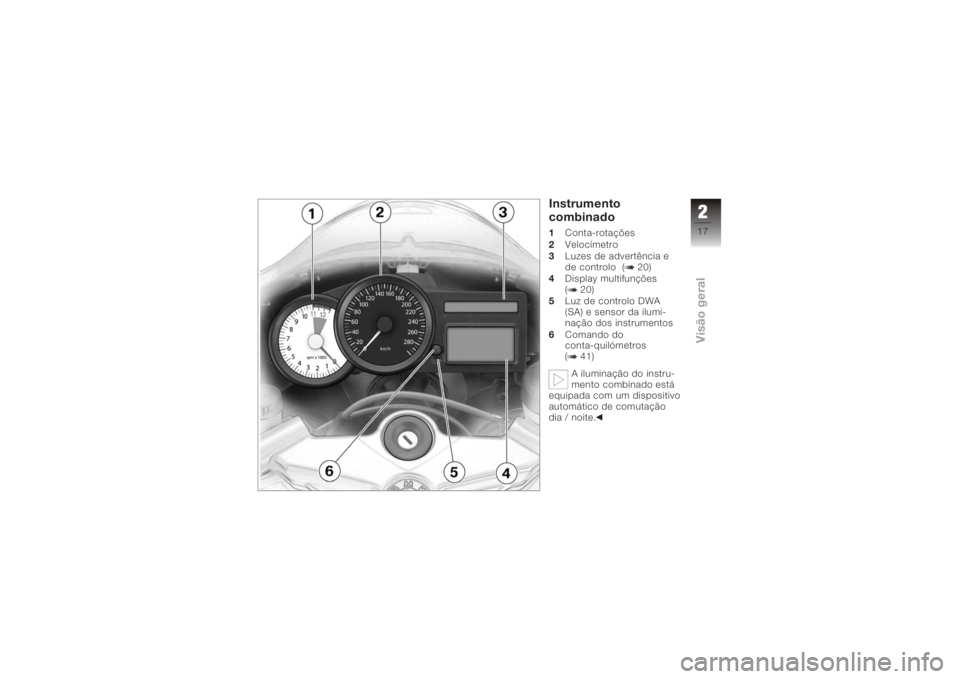

Instrumento
combinado1 Conta-rotações
2 Velocímetro
3 Luzes de advertência e
de controlo ( 20)
4 Display multifunções
( 20)
5 Luz de controlo DWA
(SA) e sensor da ilumi-
nação dos instrumentos
6 Comando do
conta-quilómetros
( 41)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação
dia / noite.
217zVisão geral

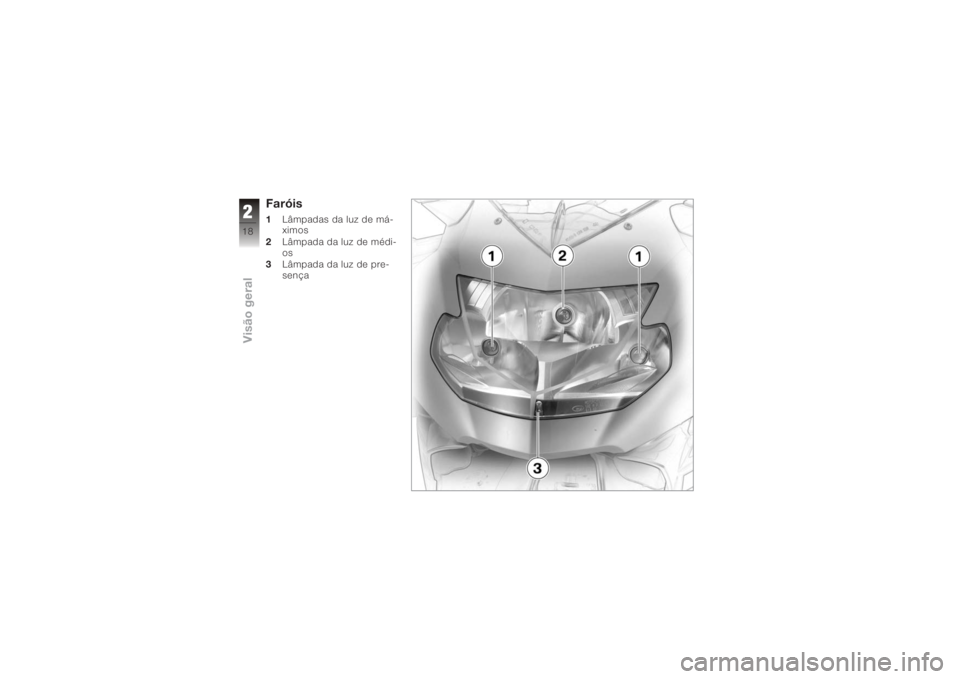

Faróis1Lâmpadas da luz de má-
ximos
2 Lâmpada da luz de médi-
os
3 Lâmpada da luz de pre-
sença
218zVisão geral
