Dar a partida - guiar - estacionar
Sistema dos freios - com BMW Integral ABS*
Uma segurança a mais!O BMW Integral ABS* e a
garantia de espaços de freada
menores, porém, não devem
conduzir a um estilo de guia
menos atento. Em primeiro
lugar, o ABS é uma reserva de
segurança para situações de
emergência.
– Essa nova regulagem eletrô-nica da freada deve ser «tes-
tada». Portanto, é
aconselhável efetuar algumas
freadas de teste. Teste essa
nova sensação.
– Não se aventure cegamente e não se julgue em uma situa-
ção enganosa de segurança
– Não ultrapasse as velocida-
des máximas – Cuidado nas curvas!
As freadas em curvas são
sujeitas a leis físicas especi-
ais, que nem mesmo o BMW
Integral ABS pode eliminar.
* Equipamento opcional
10sbkb4.bk Seite 69 Dienstag, 29. Juni 2010 10:09 10

70
Dar a partida - guiar - estacionar
3
Sistema dos freios - com BMW Integral ABS*
Freio integral parcialA função da freada integral une
o freio da roda dianteira com o
freio da roda traseira, de forma
que, acionando uma alavanca
do freio, o efeito é dividido entre
ambas as rodas.
Através de um aparelho eletrô-
nico de ajuste no BMW Integral
ABS*, a distribuição da força de
freada é calculada e dividida
entre os freios da roda dianteira
e traseira.
A divisão da força de freada
depende das condições de
carga e é calculada novamente
a cada freada regulada pelo
ABS.
Com o freio integral parcial, a
função de freada integral é ati-
vada somente através da ala-
vanca do freio de mão. O pedal
do freio age somente no freio
da roda traseira.
ServofreioCom o BMW Integral ABS*,
durante a freada, a força do
freio na roda é potencializada
através de uma bomba hidáu-
lica.
Graças à função de servofreio,
com o BMW Integral ABS* a fre-
ada tem uma eficácia maior que
nos casos de sistemas de
freios padrão.
ABS - Sistema
antibloqueio*
O ABS impede, durante a
marcha em linha reta, que as
rodas sejam bloqueadas em
caso de freada total, contribu-
indo bastante à segurança
durante a marcha.
* Equipamento opcional
10sbkb4.bk Seite 70 Dienstag, 29. Juni 2010 10:09 10

3
71
Dar a partida - guiar - estacionar
Sistema dos freios - com BMW Integral ABS*

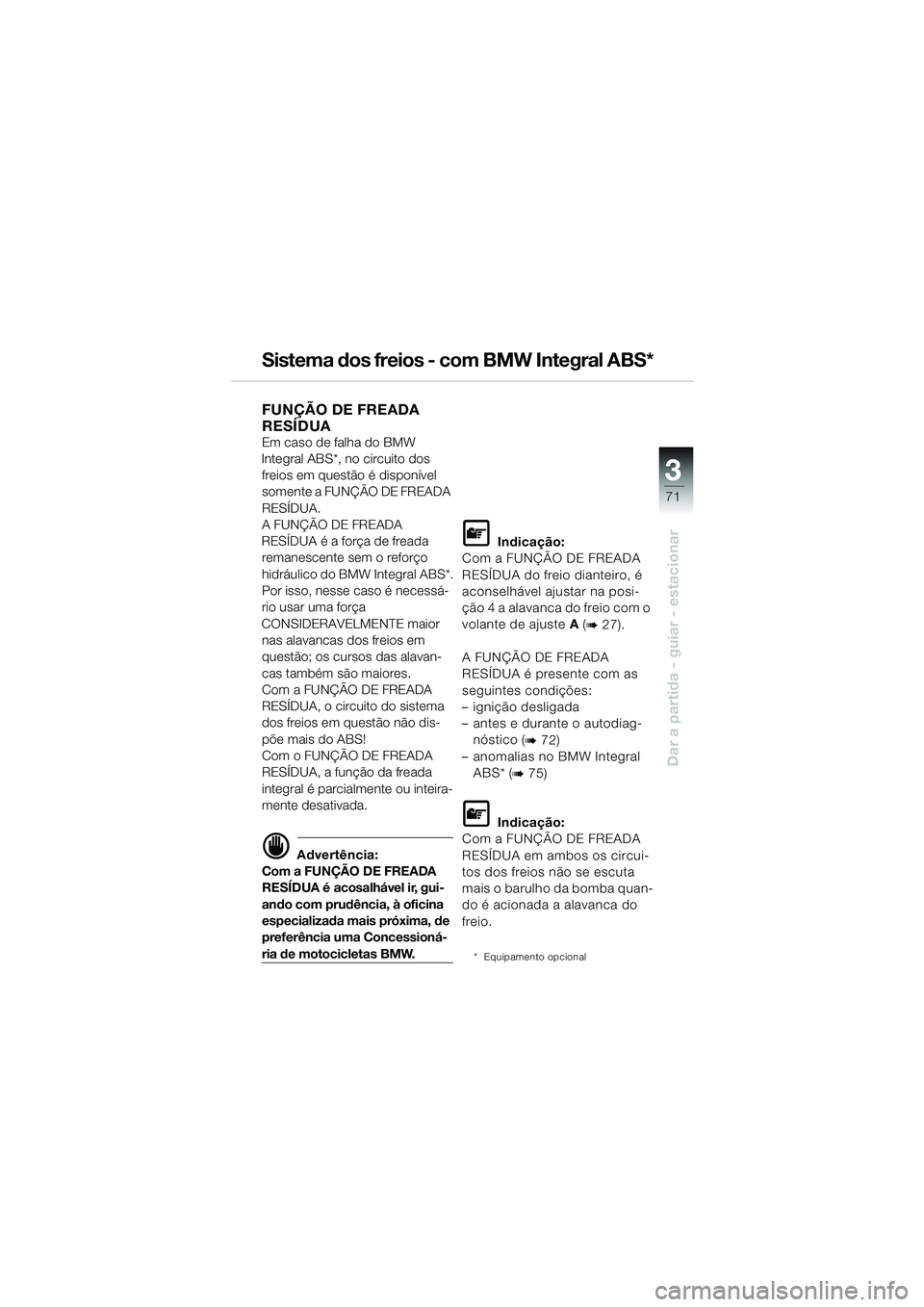

FUNÇÃO DE FREADA
RESÍDUA
Em caso de falha do BMW
Integral ABS*, no circuito dos freios em questão é disponível
somente a FUNÇÃO DE FREADA
RESÍDUA.
A FUNÇÃO DE FREADA
RESÍDUA é a força de freada remanescente sem o reforço
hidráulico do BMW Integral ABS*.
Por isso, nesse caso é necessá-
rio usar uma força
CONSIDERAVELMENTE maior nas alavancas dos freios em
questão; os cursos das alavan-
cas também são maiores.
Com a FUNÇÃO DE FREADA
RESÍDUA, o circuito do sistema
dos freios em questão não dis-
põe mais do ABS!
Com o FUNÇÃO DE FREADA
RESÍDUA, a função da freada
integral é parcialmente ou inteira-
mente desativada.
d Advertência:
Com a FUNÇÃO DE FREADA
RESÍDUA é acosalhável ir, gui-
ando com prudência, à oficina
especializada mais próxima, de
preferência uma Concessioná-
ria de motocicletas BMW.
L Indicação:
Com a FUNÇÃO DE FREADA
RESÍDUA do freio dianteiro, é
aconselhável ajustar na posi-
ção 4 a alavanca do freio com o
volante de ajuste A (
b 27).
A FUNÇÃO DE FREADA
RESÍDUA é presente com as
seguintes condições:
– ignição desligada
– antes e durante o autodiag- nóstico (
b 72)
– anomalias no BMW Integral ABS* (
b 75)
L Indicação:
Com a FUNÇÃO DE FREADA
RESÍDUA em ambos os circui-
tos dos freios não se escuta
mais o barulho da bomba quan-
do é acionada a alavanca do
freio.
* Equipamento opcional
10sbkb4.bk Seite 71 Dienstag, 29. Juni 2010 10:09 10

72
Dar a partida - guiar - estacionar
3
21
Autodiagnóstico com
teste durante a partida
O funcionamento do BMW Inte-
gral ABS é verificado com o
autodiagnóstico e o teste
durante a partida.
O autodiagnóstico é feito auto-
maticamente depois de ligada a
ignição.
d Advertência:
O pressuposto para a execu-
ção do autodiagnóstico é que
as alavancas dos freios não
estejam acionadas.
Antes que o autodiagnóstico
seja concluído, é disponível
somente a FUNÇÃO DE
FREADA RESÍDUA (b 71). Se necessário, desaparafusar
as alavancas dos freios
Ligar a ignição
antes:
– luz de advertência do ABS 1:
pisca a 4 Hz (
b 58)
– luz de advertência geral 2:
fixa
bAutodiagnóstico em curso
depois:
– luz de advertência do ABS 1:
pisca a 1 Hz
– luz de advertência geral 2:
apagada
bO autodiagnóstico foi
concluído com sucesso
* Equipamento opcional
Sistema dos freios - com BMW Integral ABS*
10sbkb4.bk Seite 72 Dienstag, 29. Juni 2010 10:09 10

3
73
Dar a partida - guiar - estacionar
Ignição do motor

– luz de advertência do ABS1:
apagada (com uma veloci-
dade de cerca de 5 km/h)
bO teste durante a partida foi
concluído com sucesso
bBMW Integral ABS
disponível
* Equipamento opcional
L Indicação:
Ignição em subida:
Ligar a ignição sempre com a
marcha engatada, a alavanca
da embreagem e as alavancas
dos freios soltas.
Somente dessa forma pode ser
feito o autodiagnóstico.
Em seguida, puxar o freio, acio-
nar a embreagem e ligar o
motor.
L Indicação:
lampejo a 1 Hz = 1 lampejo por
segundo (lampejo lento)
lampejo a 4 Hz = 4 lampejos por
segundo (lampejo rápido)
* Equipamento opcional
Sistema dos freios - com BMW Integral ABS*
21
10sbkb4.bk Seite 73 Dienstag, 29. Juni 2010 10:09 10

74
Dar a partida - guiar - estacionar
3
d Advertência:
Em caso de falha do BMW In-
tegral ABS em ambos os cir-
cuitos dos freios, dispõe-se
somente da FUNÇÃO DE FRE-
ADA RESÍDUA! (b 71)
d Advertência:
Dispondo somente da FUN-
ÇÃO DE FREADA RESÍDUA
(
b 71), é necessário dirigir-se
o mais rápido possível, guian-
do com cuidado, a uma oficina
especializada, de preferência
em um Concessionário de
motocicletas BMW!
d Advertência:
Em caso de falha do ABS,
nenhuma das reservas de
segurança do sistema ABS é
disponível até que a falha seja
reparada.
Em caso de freadas profundas
excessivas, corre-se o risco
de cair porque a roda dianteira
se bloqueia ou porque a roda
traseira se abaixa devido à
aderência extrema do pneu.
* Equipamento opcional
Sistema dos freios - com BMW Integral ABS*
10sbkb4.bk Seite 74 Dienstag, 29. Juni 2010 10:09 10

3
75
Dar a partida - guiar - estacionar
BMW Integral ABS* - Tabela das anomalias
Luz de
advertência
gerale Luz de adver-
tência do
ABS
l /
brake failure Defeitos
apagada luz fixa Em ambos os circuitos do freios é dis- ponível somente a FUNÇÃO DE FREADA
RESÍDUA (
b 71)
apagada pisca a 1 Hz ABS não disponível teste de partida não terminado (
b 72)
apagada pisca a 4 Hz Em ambos os circuitos do freios é dispo- nível somente a FUNÇÃO DE FREADA
RESÍDUA. Autodiagnóstico não termi-
nado (
b 72)
luz fixa apagada Luz traseira / luz de parada defeituosa (Manual de Manutenção b capítulo 2)
luz fixa pisca a 1 Hz Pelo menos um circuito dos freios sem função ABS (
b 74)
luz fixa pisca a 4 Hz Pelo menos um circuito do freios com FUNÇÃO DE FREADA RESÍDUA (
b 71)
Pisca alter-
nado a 1 Hz Pisca alter-
nado a 1 Hz Nível do fluido dos freios no BMW Integral
ABS baixo demais.
Realizar os seguintes controles na moto:
– com a ignição ligada, há pressão nas
alavancas dos freios?
– Ocorre o efeito de frenagem em ambas as rodas?
– Circuito dos freios vedado, nenhum vazamento de fluido dos freios visível?
Em caso de resultado negativo, o circuito
dos freios está com defeito.
d Advertência:Não rode com a moto se tiver dúvidas
