BMW MOTORRAD R 1100 S 2002 Handleiding (in Dutch)

3
69
Starten – Rijden – Parkeren

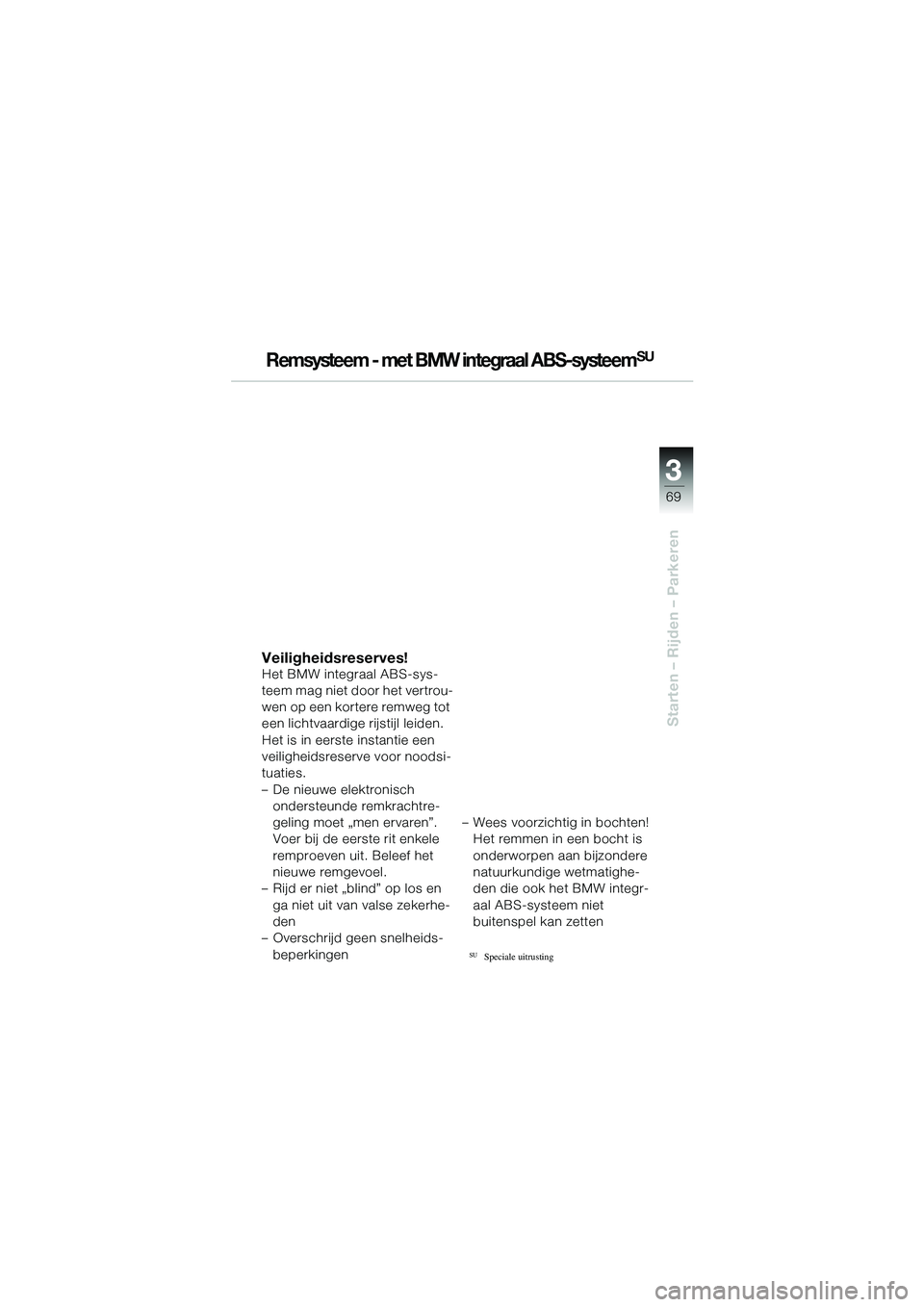

Remsysteem - met BMW integraal ABS-systeemSU
Veiligheidsreserves!Het BMW integraal ABS-sys-
teem mag niet door het vertrou-
wen op een kortere remweg tot
een lichtvaardige rijstijl leiden.
Het is in eerste instantie een
veiligheidsreserve voor noodsi-
tuaties.
– De nieuwe elektronisch ondersteunde remkrachtre-
geling moet „men ervaren”.
Voer bij de eerste rit enkele
remproeven uit. Beleef het
nieuwe remgevoel.
– Rijd er niet „blind” op los en ga niet uit van valse zekerhe-
den
– Overschrijd geen snelheids-
beperkingen – Wees voorzichtig in bochten!
Het remmen in een bocht is
onderworpen aan bijzondere
natuurkundige wetmatighe-
den die ook het BMW integr-
aal ABS-systeem niet
buitenspel kan zetten
SUSpeciale uitrusting
10sbkn6.bk.fm Seite 69 Montag, 23. Januar 2006 4:45 16

70
Starten – Rijden – Parkeren
3
Remsysteem - met BMW integraal ABS-systeemSU

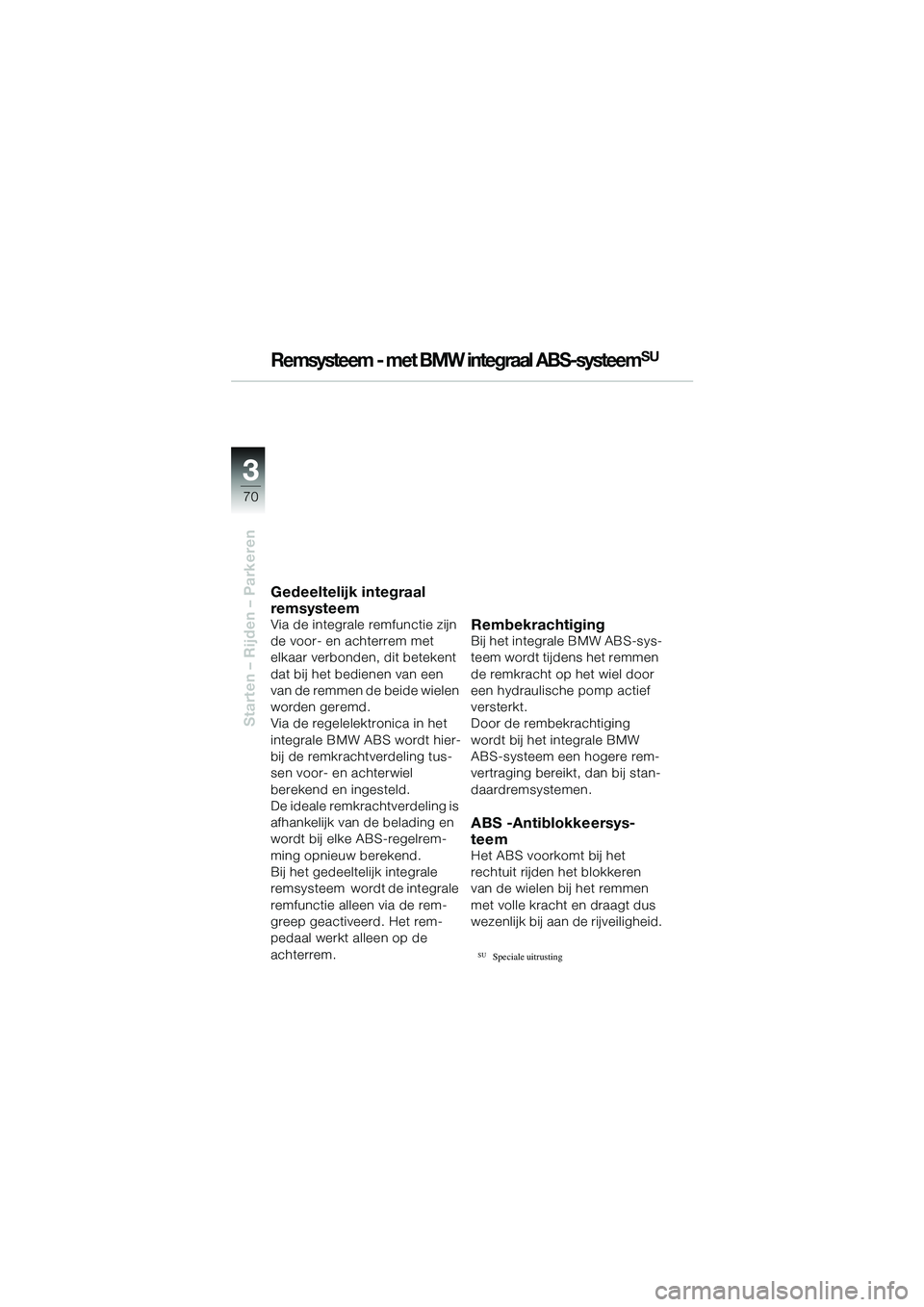

Gedeeltelijk integraal
remsysteem
Via de integrale remfunctie zijn
de voor- en achterrem met
elkaar verbonden, dit betekent
dat bij het bedienen van een
van de remmen de beide wielen
worden geremd.
Via de regelelektronica in het
integrale BMW ABS wordt hier-
bij de remkrachtverdeling tus-
sen voor- en achterwiel
berekend en ingesteld.
De ideale remkrachtverdeling is
afhankelijk van de belading en
wordt bij elke ABS-regelrem-
ming opnieuw berekend.
Bij het gedeeltelijk integrale
remsysteem wordt de integrale
remfunctie alleen via de rem-
greep geactiveerd. Het rem-
pedaal werkt alleen op de
achterrem.RembekrachtigingBij het integrale BMW ABS-sys-
teem wordt tijdens het remmen
de remkracht op het wiel door
een hydraulische pomp actief
versterkt.
Door de rembekrachtiging
wordt bij het integrale BMW
ABS-systeem een hogere rem-
vertraging bereikt, dan bij stan-
daardremsystemen.
ABS -Antiblokkeersys-
teem
Het ABS voorkomt bij het
rechtuit rijden het blokkeren
van de wielen bij het remmen
met volle kracht en draagt dus
wezenlijk bij aan de rijveiligheid.
SUSpeciale uitrusting
10sbkn6.bk.fm Seite 70 Montag, 23. Januar 2006 4:45 16

3
71
Starten – Rijden – Parkeren
Remsysteem - met BMW integraal ABS-systeemSU

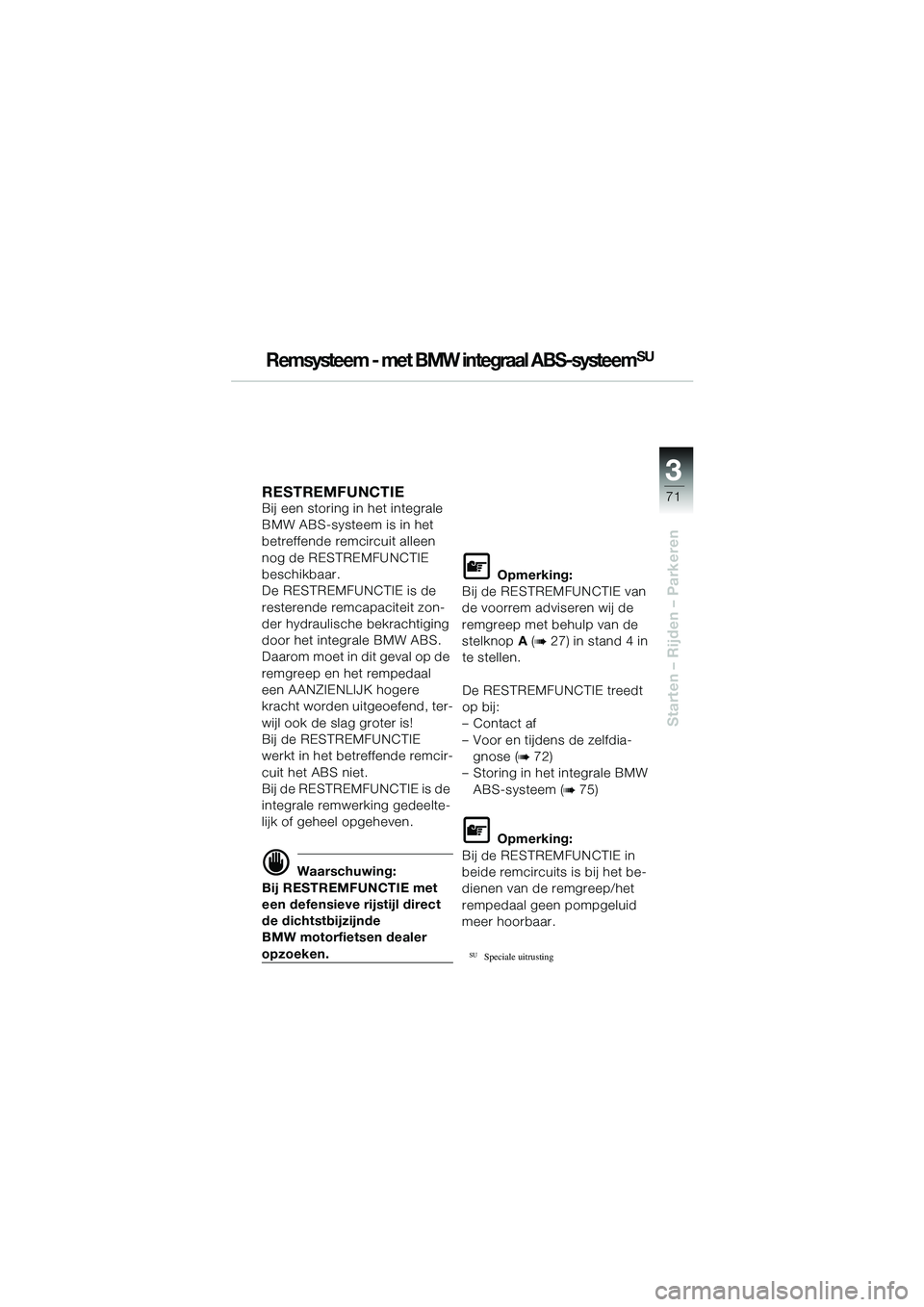

RESTREMFUNCTIE Bij een storing in het integrale
BMW ABS-systeem is in het
betreffende remcircuit alleen
nog de RESTREMFUNCTIE
beschikbaar.
De RESTREMFUNCTIE is de
resterende remcapaciteit zon-
der hydraulische bekrachtiging
door het integrale BMW ABS.
Daarom moet in dit geval op de
remgreep en het rempedaal
een AANZIENLIJK hogere
kracht worden uitgeoefend, ter-
wijl ook de slag groter is!
Bij de RESTREMFUNCTIE
werkt in het betreffende remcir-
cuit het ABS niet.
Bij de RESTREMFUNCTIE is de
integrale remwerking gedeelte-
lijk of geheel opgeheven.
d Waarschuwing:
Bij RESTREMFUNCTIE met
een defensieve rijstijl direct
de dichtstbijzijnde
BMW motorfietsen dealer
opzoeken.
L Opmerking:
Bij de RESTREMFUNCTIE van
de voorrem adviseren wij de
remgreep met behulp van de
stelknop A (
b 27) in stand 4 in
te stellen.
De RESTREMFUNCTIE treedt
op bij:
–Contact af
– Voor en tijdens de zelfdia-
gnose (
b 72)
– Storing in het integrale BMW ABS-systeem (
b 75)
L Opmerking:
Bij de RESTREMFUNCTIE in
beide remcircuits is bij het be-
dienen van de remgreep/het
rempedaal geen pompgeluid
meer hoorbaar.
SUSpeciale uitrusting
10sbkn6.bk.fm Seite 71 Montag, 23. Januar 2006 4:45 16

72
Starten – Rijden – Parkeren
3
21

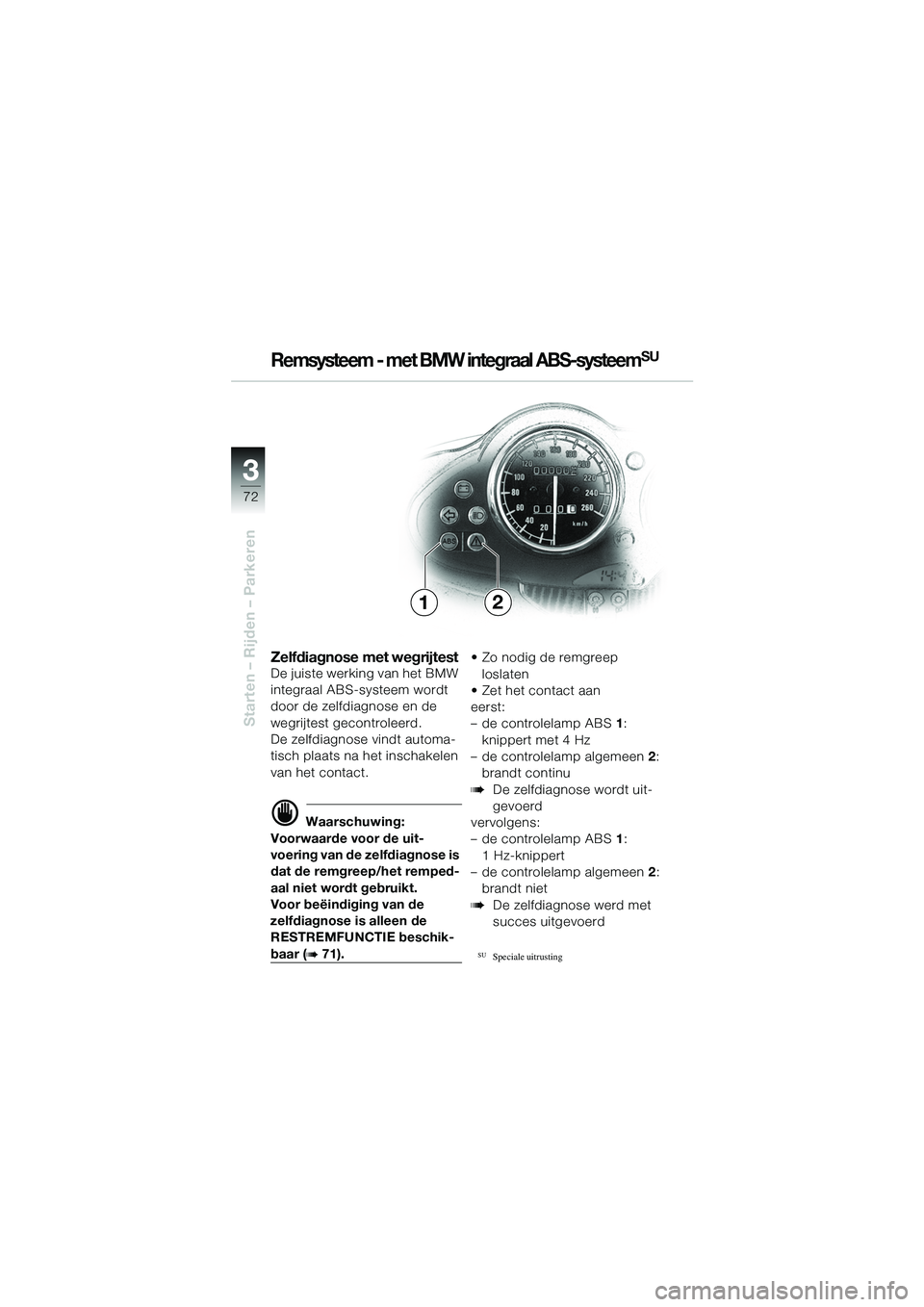

Zelfdiagnose met wegrijtest
De juiste werking van het BMW
integraal ABS-systeem wordt
door de zelfdiagnose en de
wegrijtest gecontroleerd.
De zelfdiagnose vindt automa-
tisch plaats na het inschakelen
van het contact.
d Waarschuwing:
Voorwaarde voor de uit-
voering van de zelfdiagnose is
dat de remgreep/het remped-
aal niet wordt gebruikt.
Voor beëindiging van de
zelfdiagnose is alleen de
RESTREMFUNCTIE beschik-
baar (b 71). • Zo nodig de remgreep
loslaten
• Zet het contact aan
eerst:
– de controlelamp ABS 1:
knippert met 4 Hz
– de controlelamp algemeen 2:
brandt continu
bDe zelfdiagnose wordt uit-
gevoerd
vervolgens:
– de controlelamp ABS 1:
1 Hz-knippert
– de controlelamp algemeen 2:
brandt niet
bDe zelfdiagnose werd met
succes uitgevoerd
SUSpeciale uitrusting
Remsysteem - met BMW integraal ABS-systeemSU
10sbkn6.bk.fm Seite 72 Montag, 23. Januar 2006 4:45 16

3
73
Starten – Rijden – Parkeren
21
• Motor starten
• Wegrijden
– de controlelamp ABS1:
brandt niet (vanaf ca. 5 km/h
rijsnelheid)
bWegrijtest met succes
uitgevoerd
bBMW integraal ABS-
systeem beschikbaar
SUSpeciale uitrusting
L Opmerking:
Starten op hellingen:
Het contact altijd met ingescha-
kelde versnelling, losgelaten
koppelingsgreep en losgelaten
remgreep/rempedaal inschake-
len.
Alleen zo kan de zelfdiagnose
worden uitgevoerd.
Vervolgens de remgreep intrek-
ken/het rempedaal indrukken,
de koppelingsgreep intrekken
en de motor starten.
L Opmerking:
1 Hz-knipperlicht = 1 x knippe-
ren per seconde (langzaam
knipperen)
4 Hz-knipperlicht = 4 x knippe-
ren per seconde (sneller knip-
peren)
Remsysteem - met BMW integraal ABS-systeemSU
10sbkn6.bk.fm Seite 73 Montag, 23. Januar 2006 4:45 16

74
Starten – Rijden – Parkeren
3

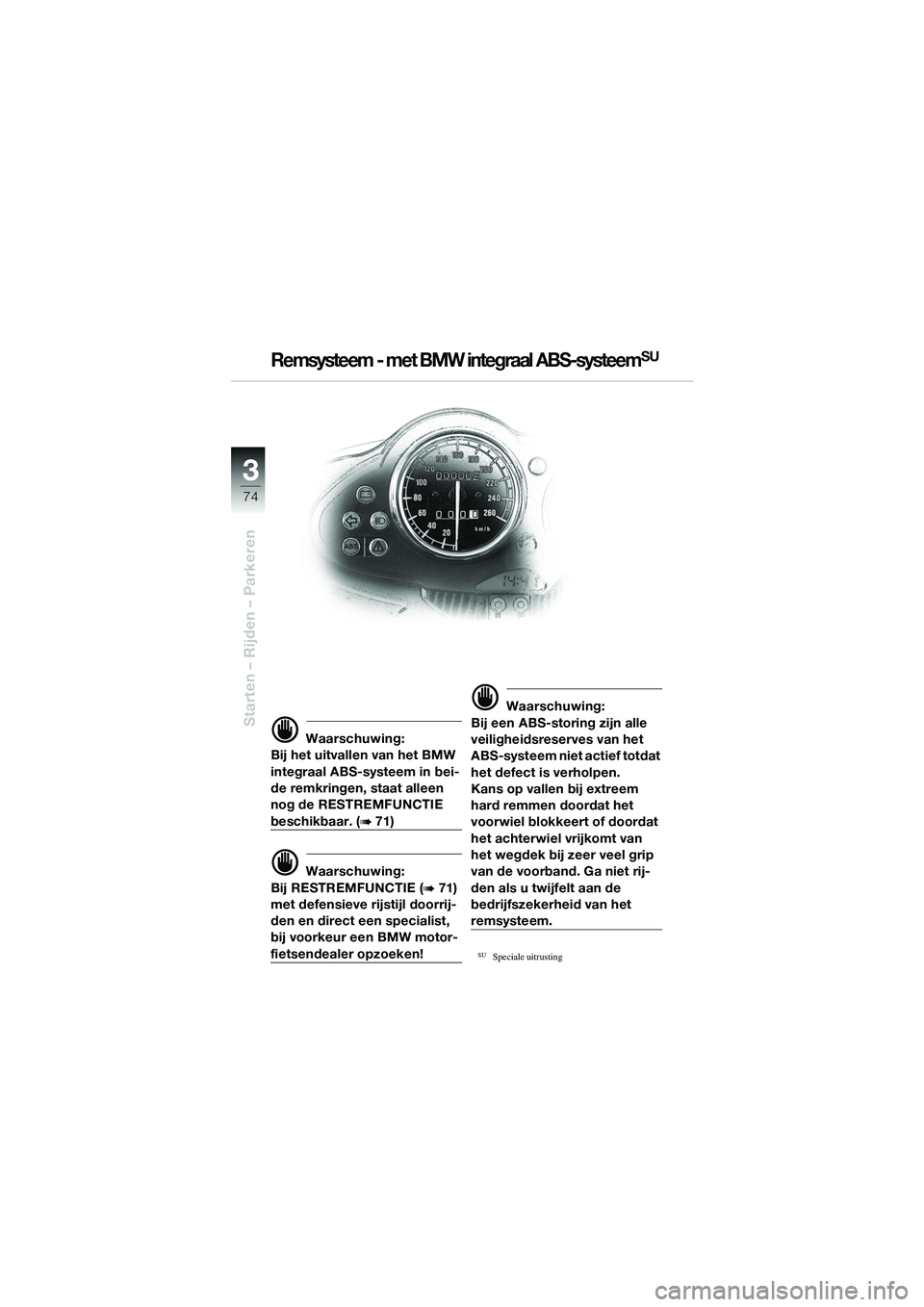

d Waarschuwing:
Bij het uitvallen van het BMW
integraal ABS-systeem in bei-
de remkringen, staat alleen
nog de RESTREMFUNCTIE
beschikbaar. (b 71)
d Waarschuwing:
Bij RESTREMFUNCTIE (
b 71)
met defensieve rijstijl doorrij-
den en direct een specialist,
bij voorkeur een BMW motor-
fietsendealer opzoeken!
d Waarschuwing:
Bij een ABS-storing zijn alle
veiligheidsreserves van het
ABS-systeem niet actief totdat
het defect is verholpen.
Kans op vallen bij extreem
hard remmen doordat het
voorwiel blokkeert of doordat
het achterwiel vrijkomt van
het wegdek bij zeer veel grip
van de voorband. Ga niet rij-
den als u twijfelt aan de
bedrijfszekerheid van het
remsysteem.
SUSpeciale uitrusting
Remsysteem - met BMW integraal ABS-systeemSU
10sbkn6.bk.fm Seite 74 Montag, 23. Januar 2006 4:45 16

3
75
Starten – Rijden – Parkeren

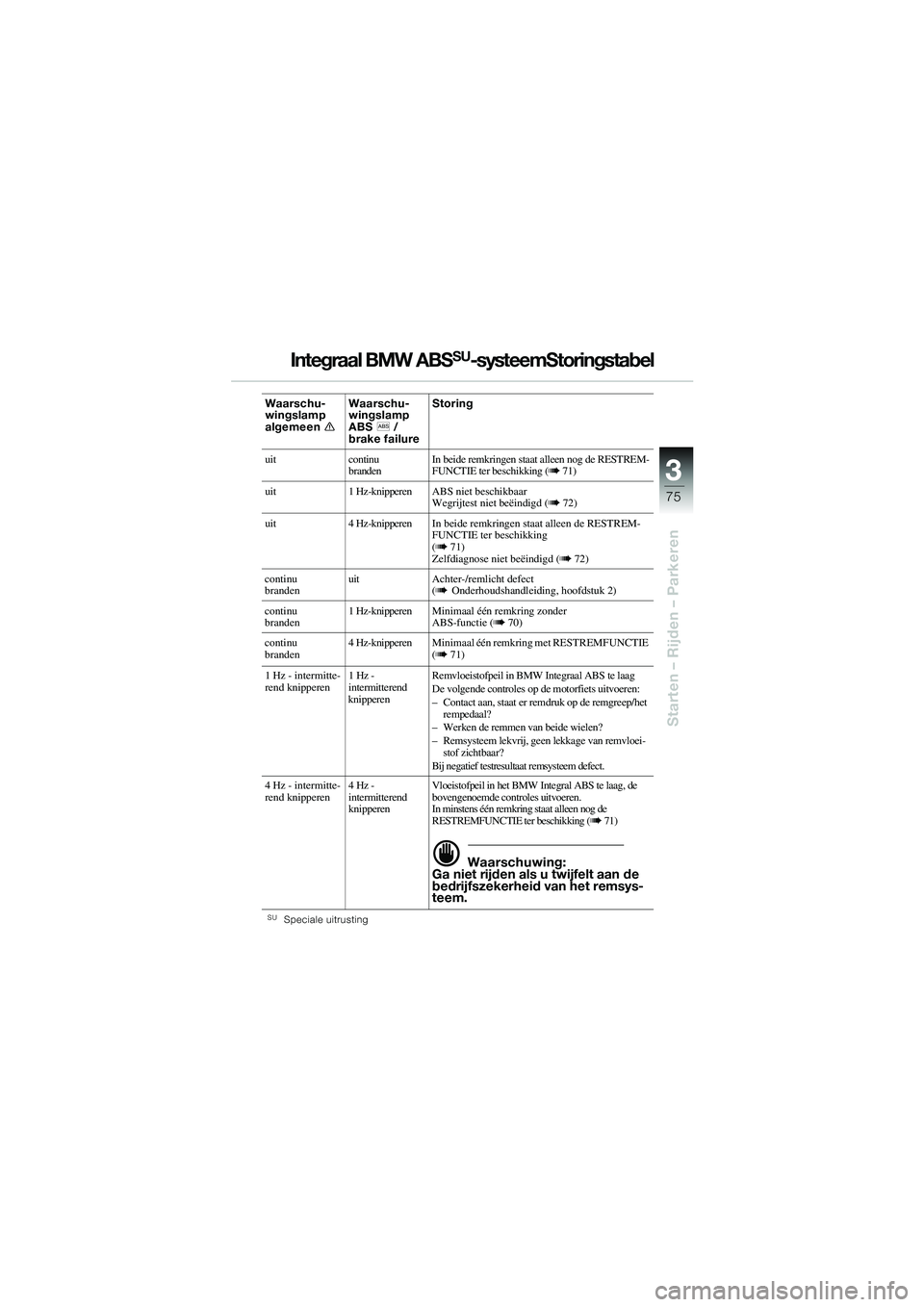

Integraal BMW ABSSU-systeemStoringstabel
SUSpeciale uitrusting
Waarschu-
wingslamp
algemeeneWaarschu-
wingslamp
ABS
l /
brake failure Storing
uit continu brandenIn beide remkringen staat
alleen nog de RESTREM-
FUNCTIE ter beschikking (
b 71)
uit 1 Hz-knipperen ABS niet beschikbaar Wegrijtest niet beëindigd (
b 72)
uit 4 Hz-knipperen In beide remkringen staat alleen de RESTREM- FUNCTIE ter beschikking
(
b 71)
Zelfdiagnose niet beëindigd (b 72)
continu
branden uit Achter-/remlicht defect
(
b Onderhoudshandleiding, hoofdstuk 2)
continu
branden 1 Hz-knipperen Minimaal één remkring zonder
ABS-functie (
b 70)
continu
branden 4 Hz-knipperen Minimaal één remkring met RESTREMFUNCTIE
(
b 71)
1 Hz - intermitte-
rend knipperen 1 Hz -
intermitterend
knipperen Remvloeistofpeil in BMW Integraal ABS te laag
De volgende controles op de
motorfiets uitvoeren:
– Contact aan, staat er remdruk op de remgreep/het rempedaal?
– Werken de remmen van beide wielen?
– Remsysteem lekvrij, geen lekkage van remvloei- stof zichtbaar?
Bij negatief testresultaat remsysteem defect.
4 Hz - intermitte-
rend knipperen 4 Hz -
intermitterend
knipperenVloeistofpeil in het BMW Integral ABS te laag, de
bovengenoemde controles uitvoeren.
In minstens één remkring
staat alleen nog de
RESTREMFUNCTIE ter beschikking (
b 71)
d Waarschuwing:
Ga niet rijden als u twijfelt aan de
bedrijfszekerheid van het remsys-
teem.
10sbkn6.bk.fm Seite 75 Montag, 23. Januar 2006 4:45 16

44
76
Veilig op weg

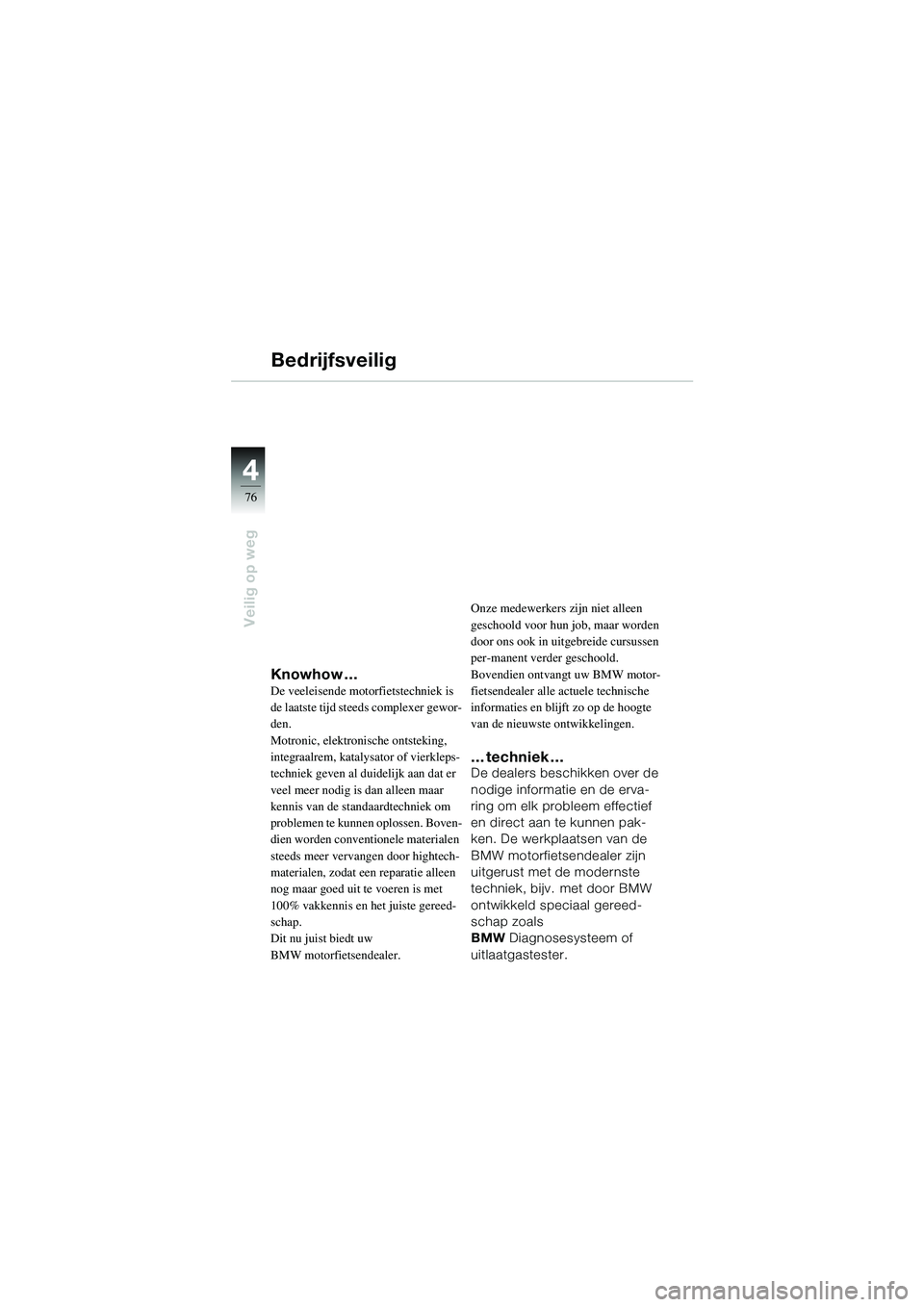

Knowhow …De veeleisende motorfietstechniek is
de laatste tijd steeds complexer gewor-
den.
Motronic, elektronische ontsteking,
integraalrem, katalysator of vierkleps-
techniek geven al duidelijk aan dat er
veel meer nodig is dan alleen maar
kennis van de standaardtechniek om
problemen te kunnen oplossen. Boven-
dien worden conventionele materialen
steeds meer vervangen door hightech-
materialen, zodat een reparatie alleen
nog maar goed uit te voeren is met
100% vakkennis en het juiste gereed-
schap.
Dit nu juist biedt uw
BMW motorfietsendealer. Onze medewerkers zijn niet alleen
geschoold voor hun job, maar worden
door ons ook in uitgebreide cursussen
per-manent verder geschoold.
Bovendien ontvangt uw BMW motor-
fietsendealer alle actuele technische
informaties en blijf
t zo op de hoogte
van de nieuwste ontwikkelingen.
…techniek…De dealers beschikken over de
nodige informatie en de erva-
ring om elk probleem effectief
en direct aan te kunnen pak-
ken. De werkplaatsen van de
BMW motorfietsendealer zijn
uitgerust met de modernste
techniek, bijv. met door BMW
ontwikkeld speciaal gereed-
schap zoals
BMW Diagnosesysteem of
uitlaatgastester.
Bedrijfsveilig
10sbkn6.bk.fm Seite 76 Montag, 23. Januar 2006 4:45 16

4
77
4
Veilig op weg

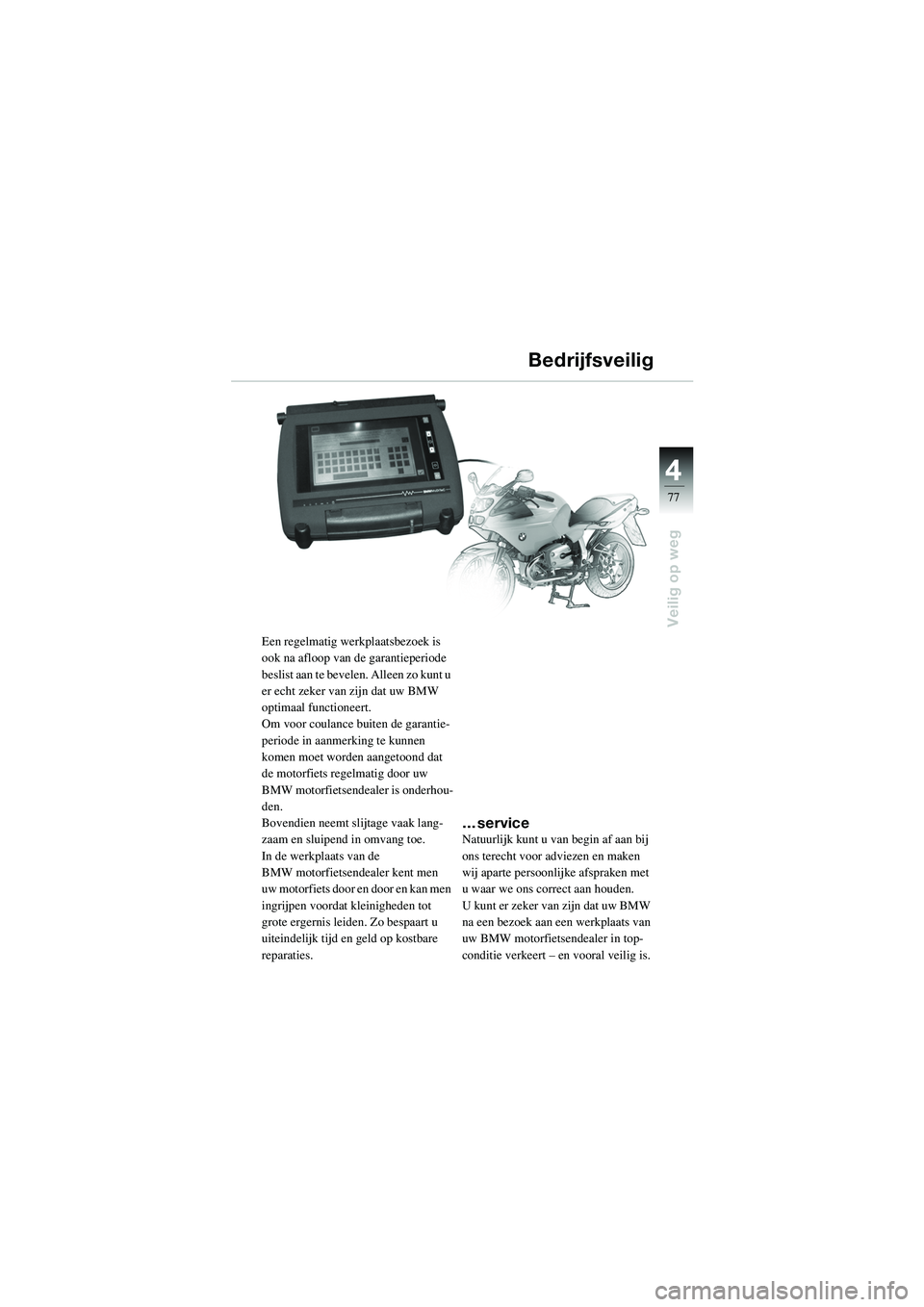

Een regelmatig werkplaatsbezoek is
ook na afloop van de garantieperiode
beslist aan te bevelen. Alleen zo kunt u
er echt zeker van zijn dat uw BMW
optimaal functioneert.
Om voor coulance buiten de garantie-
periode in aanmerking te kunnen
komen moet worden aangetoond dat
de motorfiets regelmatig door uw
BMW motorfietsendealer is onderhou-
den.
Bovendien neemt slijtage vaak lang-
zaam en sluipend in omvang toe.
In de werkplaats van de
BMW motorfietsendealer kent men
uw motorfiets door en door en kan men
ingrijpen voordat kleinigheden tot
grote ergernis leiden. Zo bespaart u
uiteindelijk tijd en geld op kostbare
reparaties.
… serviceNatuurlijk kunt u van begin af aan bij
ons terecht voor adviezen en maken
wij aparte persoonlijke afspraken met
u waar we ons correct aan houden.
U kunt er zeker van zijn dat uw BMW
na een bezoek aan een werkplaats van
uw BMW motorfietsendealer in top-
conditie verkeert – en vooral veilig is.
Bedrijfsveilig
10sbkn6.bk.fm Seite 77 Montag, 23. Januar 2006 4:45 16

44
78
Veilig op weg

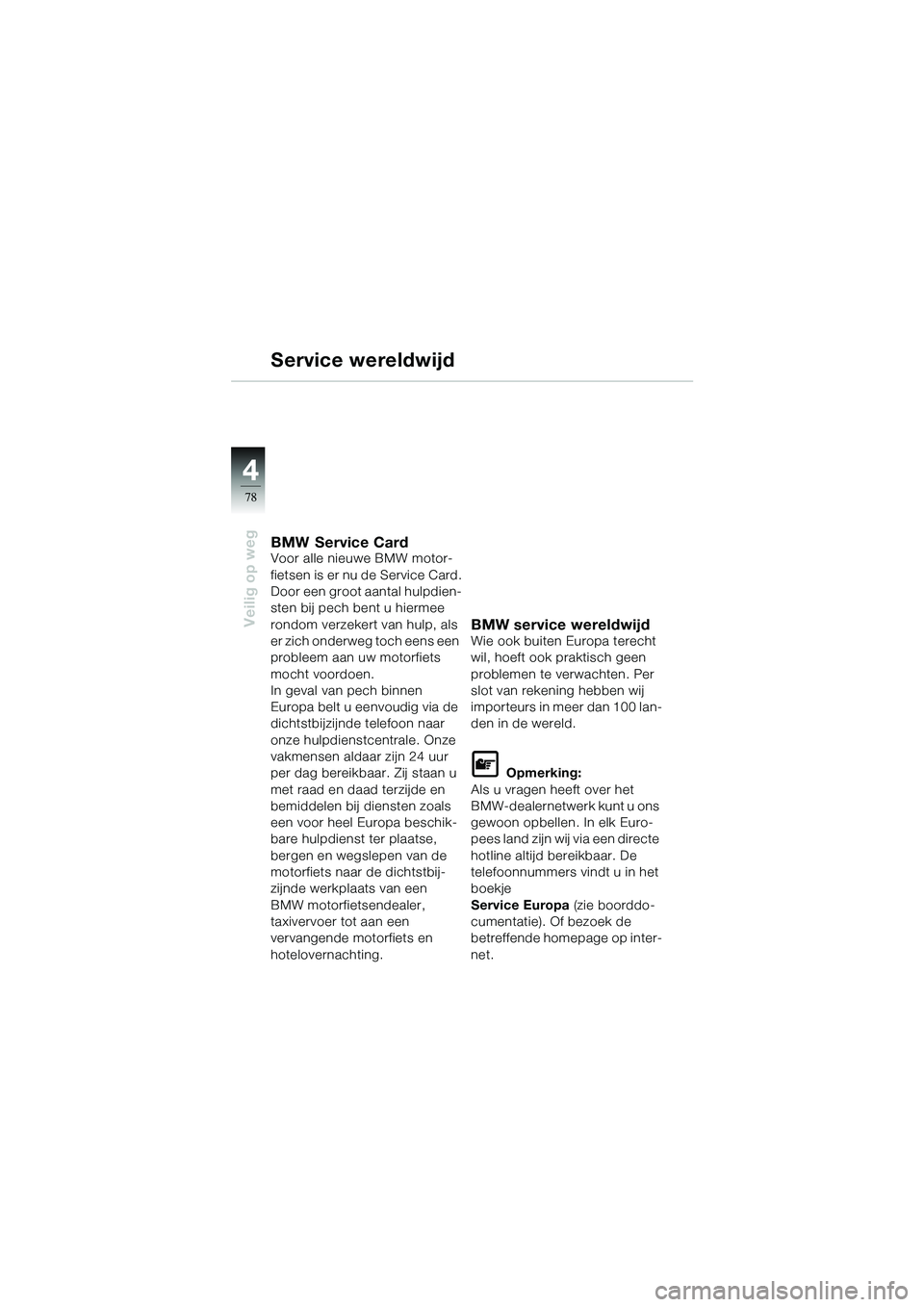

Service wereldwijd
BMW Service CardVoor alle nieuwe BMW motor-
fietsen is er nu de Service Card.
Door een groot aantal hulpdien-
sten bij pech bent u hiermee
rondom verzekert van hulp, als
er zich onderweg toch eens een
probleem aan uw motorfiets
mocht voordoen.
In geval van pech binnen
Europa belt u eenvoudig via de
dichtstbijzijnde telefoon naar
onze hulpdienstcentrale. Onze
vakmensen aldaar zijn 24 uur
per dag bereikbaar. Zij staan u
met raad en daad terzijde en
bemiddelen bij diensten zoals
een voor heel Europa beschik-
bare hulpdienst ter plaatse,
bergen en wegslepen van de
motorfiets naar de dichtstbij-
zijnde werkplaats van een
BMW motorfietsendealer,
taxivervoer tot aan een
vervangende motorfiets en
hotelovernachting.
BMW service wereldwijdWie ook buiten Europa terecht
wil, hoeft ook praktisch geen
problemen te verwachten. Per
slot van rekening hebben wij
importeurs in meer dan 100 lan-
den in de wereld.
L Opmerking:
Als u vragen heeft over het
BMW-dealernetwerk kunt u ons
gewoon opbellen. In elk Euro-
pees land zijn wij via een directe
hotline altijd bereikbaar. De
telefoonnummers vindt u in het
boekje
Service Europa (zie boorddo-
cumentatie). Of bezoek de
betreffende homepage op inter-
net.
10sbkn6.bk.fm Seite 78 Montag, 23. Januar 2006 4:45 16
