BMW MOTORRAD R 1100 S 2002 Handleiding (in Dutch)

2

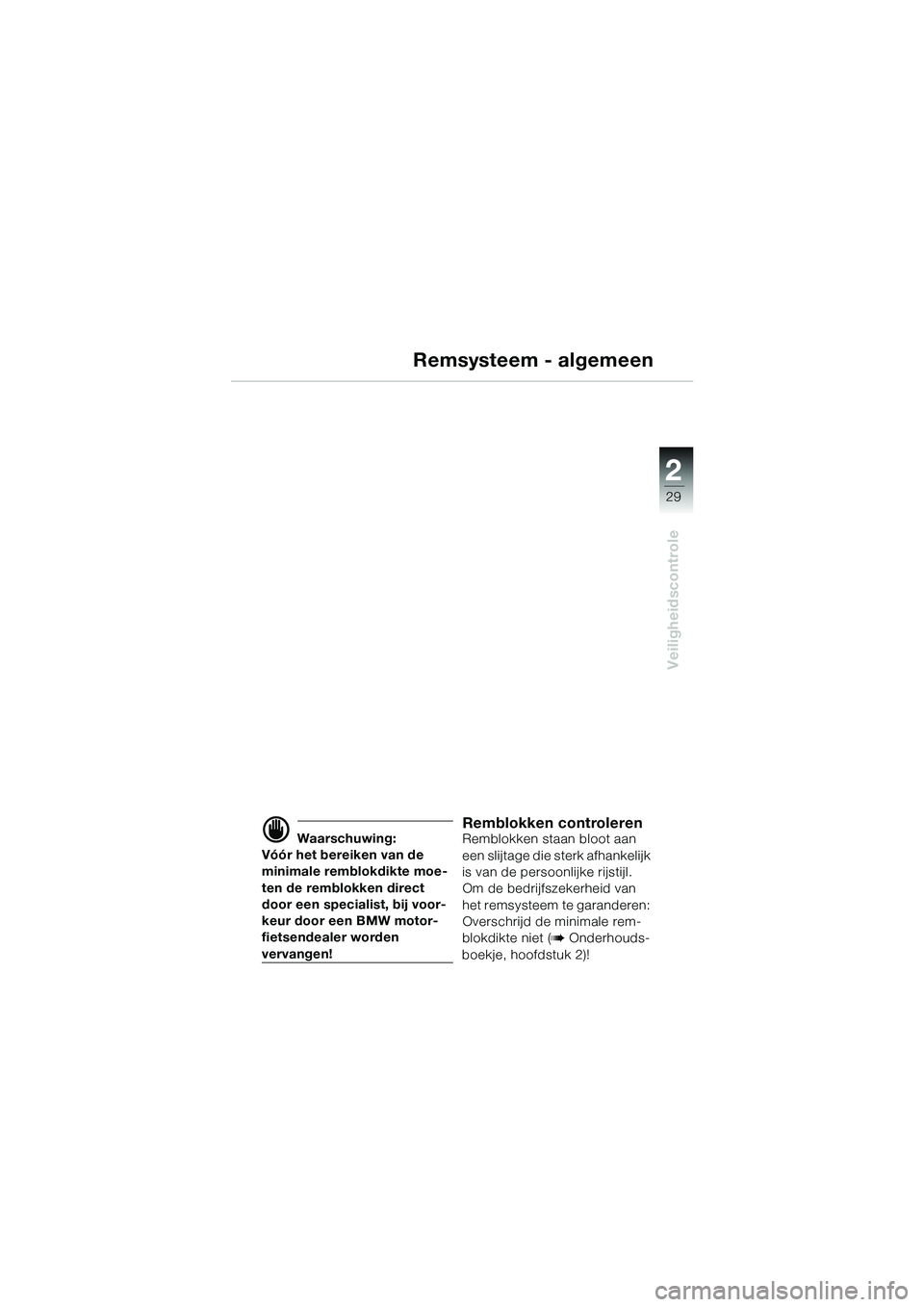

29
Veiligheidscontrole
Remsysteem - algemeen
d Waarschuwing:
Vóór het bereiken van de
minimale remblokdikte moe-
ten de remblokken direct
door een specialist, bij voor-
keur door een BMW motor-
fietsendealer worden
vervangen!
Remblokken controlerenRemblokken staan bloot aan
een slijtage die sterk afhankelijk
is van de persoonlijke rijstijl.
Om de bedrijfszekerheid van
het remsysteem te garanderen:
Overschrijd de minimale rem-
blokdikte niet (
b Onderhouds-
boekje, hoofdstuk 2)!
10sbkn6.bk.fm Seite 29 Montag, 23. Januar 2006 4:45 16

2

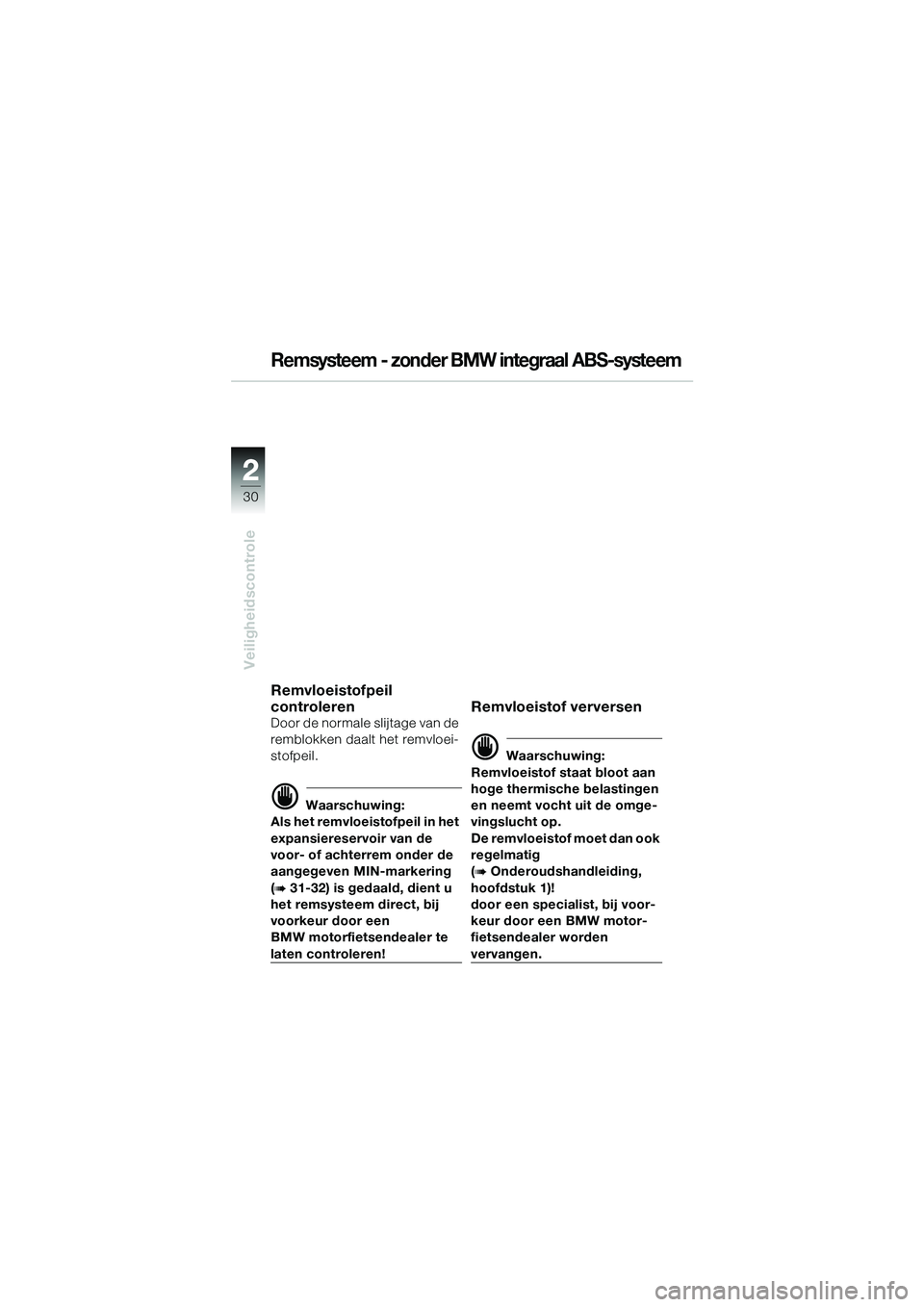

30
Veiligheidscontrole
2
Remsysteem - zonder BMW integraal ABS-systeem
Remvloeistofpeil
controleren
Door de normale slijtage van de
remblokken daalt het remvloei-
stofpeil.
d Waarschuwing:
Als het remvloeistofpeil in het
expansiereservoir van de
voor- of achterrem onder de
aangegeven MIN-markering
(
b 31-32) is gedaald, dient u
het remsysteem direct, bij
voorkeur door een
BMW motorfietsendealer te
laten controleren!
Remvloeistof verversen
d Waarschuwing:
Remvloeistof staat bloot aan
hoge thermische belastingen
en neemt vocht uit de omge-
vingslucht op.
De remvloeistof moet dan ook
regelmatig
(
b Onderoudshandleiding,
hoofdstuk 1)!
door een specialist, bij voor-
keur door een BMW motor-
fietsendealer worden
vervangen.
10sbkn6.bk.fm Seite 30 Montag, 23. Januar 2006 4:45 16

2

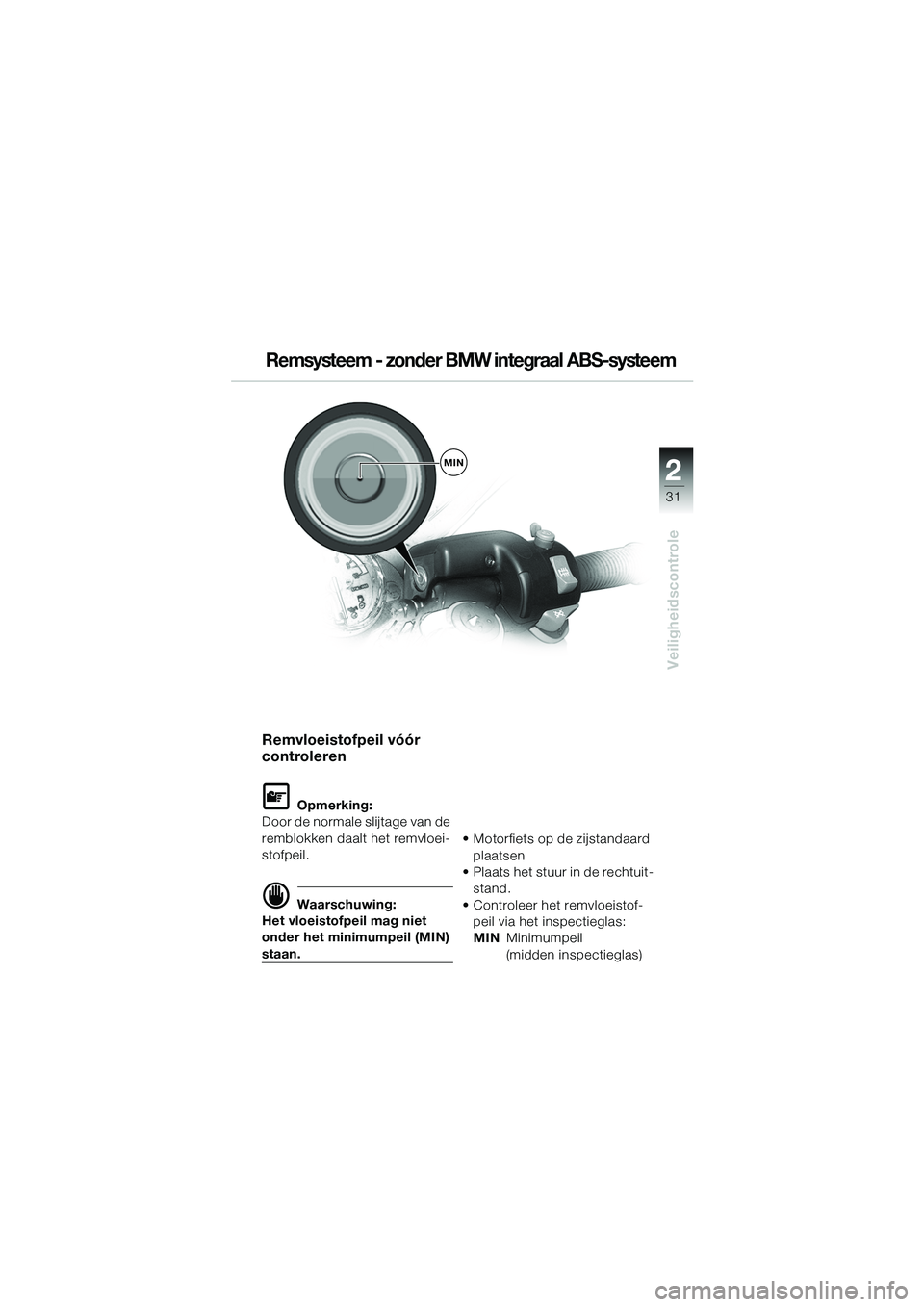

31
Veiligheidscontrole
MIN
Remvloeistofpeil vóór
controleren
L Opmerking:
Door de normale slijtage van de
remblokken daalt het remvloei-
stofpeil.
d Waarschuwing:
Het vloeistofpeil mag niet
onder het minimumpeil (MIN)
staan. • Motorfiets op de zijstandaard
plaatsen
• Plaats het stuur in de rechtuit- stand.
• Controleer het remvloeistof- peil via het inspectieglas:
MIN Minimumpeil
(midden inspectieglas)
Remsysteem - zonder BMW integraal ABS-systeem
10sbkn6.bk.fm Seite 31 Montag, 23. Januar 2006 4:45 16

2
32
Veiligheidscontrole
2MAX
MIN
1
Remvloeistofpeil achter
controleren
d Waarschuwing:
Het remvloeistofpeil mag niet
onder de MIN-markering op
het remvloeistofreservoir
liggen
• De motorfiets rechtop of op de middenstandaard
SU plaat-
sen
– De ondergrond moet vlak
en stevig zijn • Controleer het remvloeistof-
peil via de opening 1 in het
zijkuipdeel
MAX Maximumpeil
MIN Minimumpeil
L Opmerking:
Door de normale slijtage van de
remblokken daalt het remvloei-
stofpeil.
SUSpeciale uitrusting
Remsysteem - zonder BMW integraal ABS-systeem
10sbkn6.bk.fm Seite 32 Montag, 23. Januar 2006 4:45 16

2

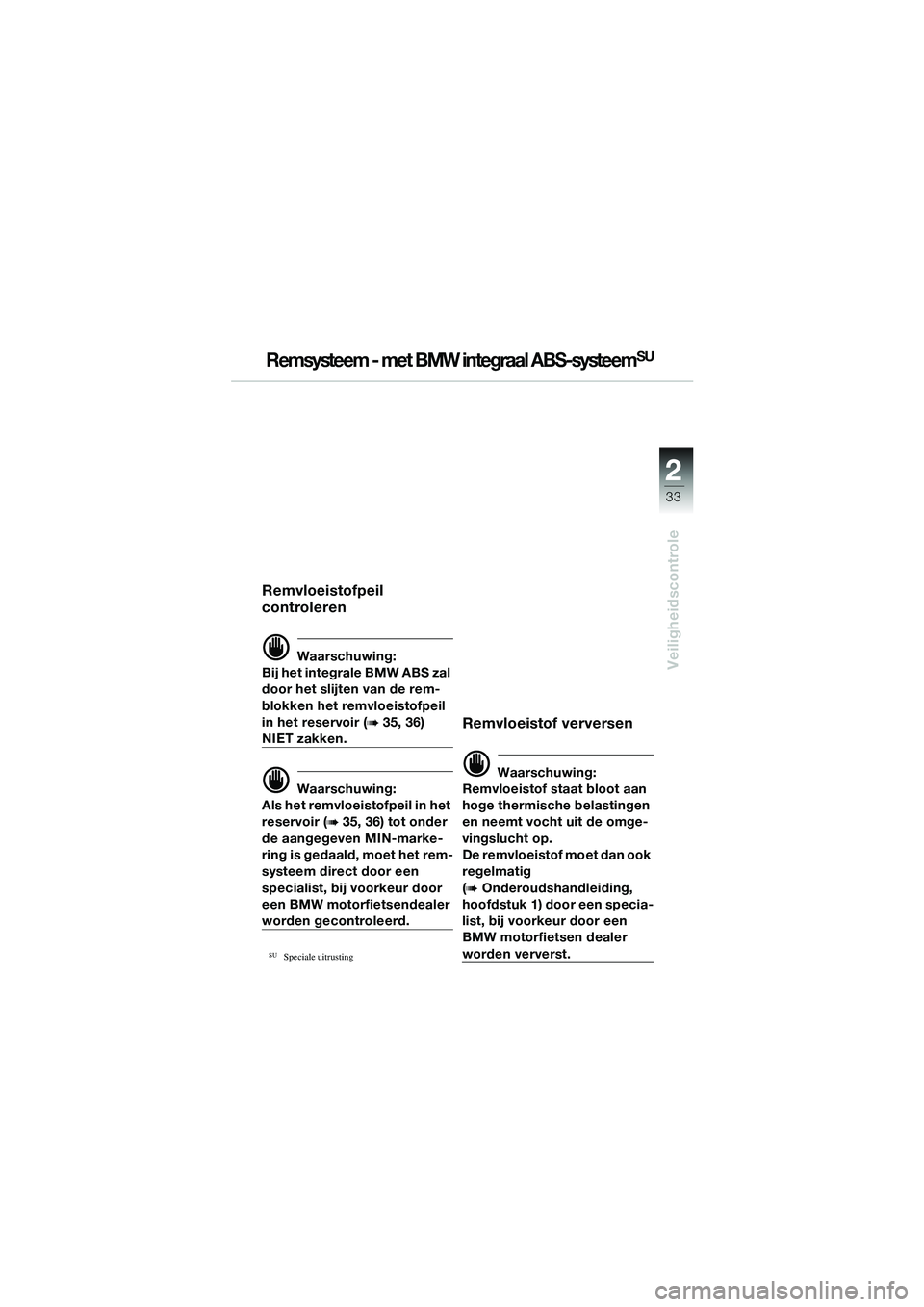

33
Veiligheidscontrole
Remsysteem - met BMW integraal ABS-systeemSU
Remvloeistofpeil
controleren
d Waarschuwing:
Bij het integrale BMW ABS zal
door het slijten van de rem-
blokken het remvloeistofpeil
in het reservoir (
b 35, 36)
NIET zakken.
d Waarschuwing:
Als het remvloeistofpeil in het
reservoir (
b 35, 36) tot onder
de aangegeven MIN-marke-
ring is gedaald, moet het rem-
systeem direct door een
specialist, bij voorkeur door
een BMW motorfietsendealer
worden gecontroleerd.
SUSpeciale uitrusting
Remvloeistof verversen
d Waarschuwing:
Remvloeistof staat bloot aan
hoge thermische belastingen
en neemt vocht uit de omge-
vingslucht op.
De remvloeistof moet dan ook
regelmatig
(
b Onderoudshandleiding,
hoofdstuk 1) door een specia-
list, bij voorkeur door een
BMW motorfietsen dealer
worden ververst.
10sbkn6.bk.fm Seite 33 Montag, 23. Januar 2006 4:45 16

2

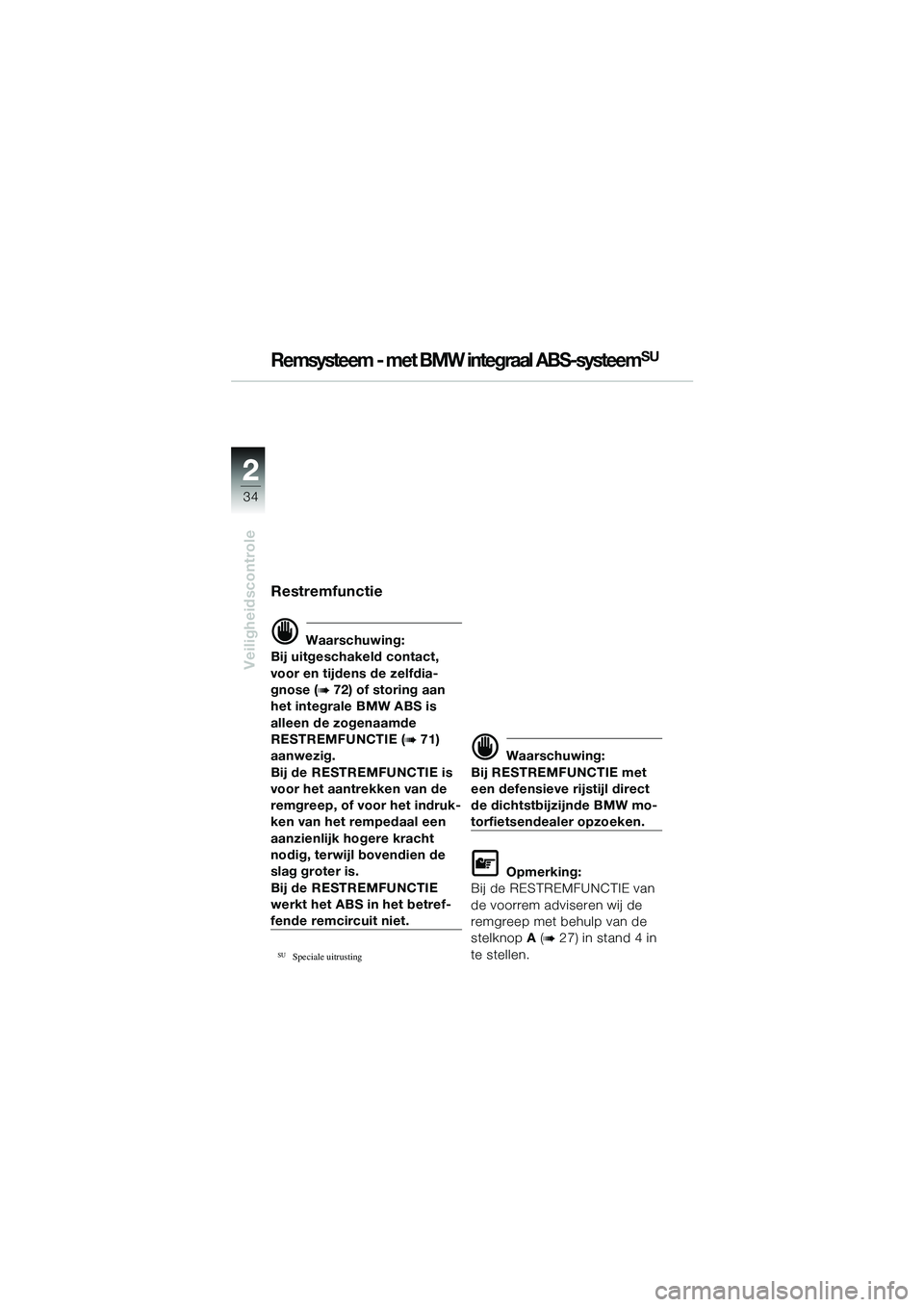

34
Veiligheidscontrole
2
Remsysteem - met BMW integraal ABS-systeemSU
Restremfunctie
d Waarschuwing:
Bij uitgeschakeld contact,
voor en tijdens de zelfdia-
gnose (
b 72) of storing aan
het integrale BMW ABS is
alleen de zogenaamde
RESTREMFUNCTIE (
b 71)
aanwezig.
Bij de RESTREMFUNCTIE is
voor het aantrekken van de
remgreep, of voor het indruk-
ken van het rempedaal een
aanzienlijk hogere kracht
nodig, terwijl bovendien de
slag groter is.
Bij de RESTREMFUNCTIE
werkt het ABS in het betref-
fende remcircuit niet.
SUSpeciale uitrusting
d Waarschuwing:
Bij RESTREMFUNCTIE met
een defensieve rijstijl direct
de dichtstbijzijnde BMW mo-
torfietsendealer opzoeken.
L Opmerking:
Bij de RESTREMFUNCTIE van
de voorrem adviseren wij de
remgreep met behulp van de
stelknop A (
b 27) in stand 4 in
te stellen.
10sbkn6.bk.fm Seite 34 Montag, 23. Januar 2006 4:45 16

2

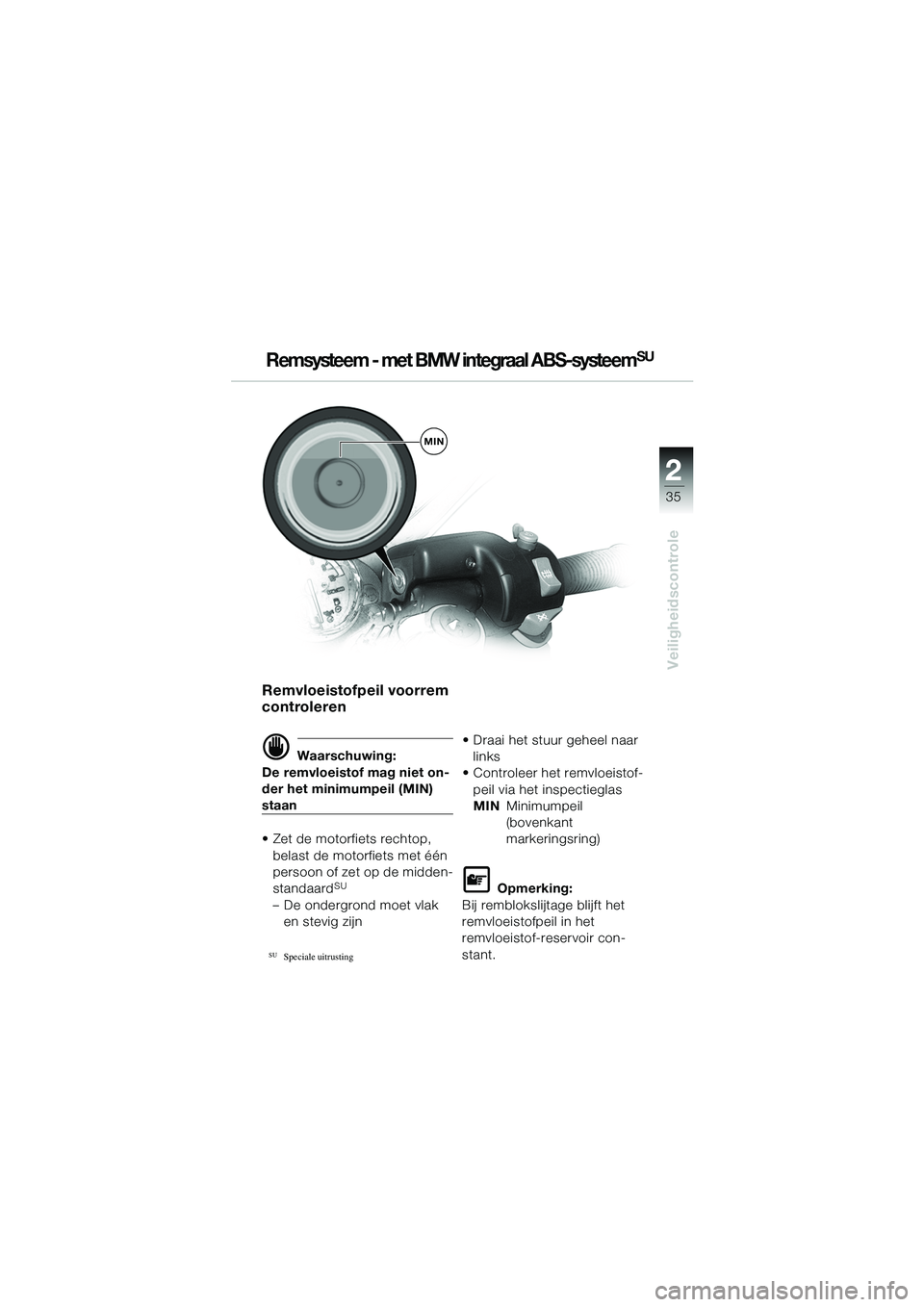

35
Veiligheidscontrole
MIN
Remsysteem - met BMW integraal ABS-systeemSU
Remvloeistofpeil voorrem
controleren
d Waarschuwing:
De remvloeistof mag niet on-
der het minimumpeil (MIN)
staan
• Zet de motorfiets rechtop, belast de motorfiets met één
persoon of zet op de midden-
standaard
SU
– De ondergrond moet vlak en stevig zijn
SUSpeciale uitrusting
• Draai het stuur geheel naar
links
• Controleer het remvloeistof- peil via het inspectieglas
MIN Minimumpeil
(bovenkant
markeringsring)
L Opmerking:
Bij remblokslijtage blijft het
remvloeistofpeil in het
remvloeistof-reservoir con-
stant.
10sbkn6.bk.fm Seite 35 Montag, 23. Januar 2006 4:45 16

2

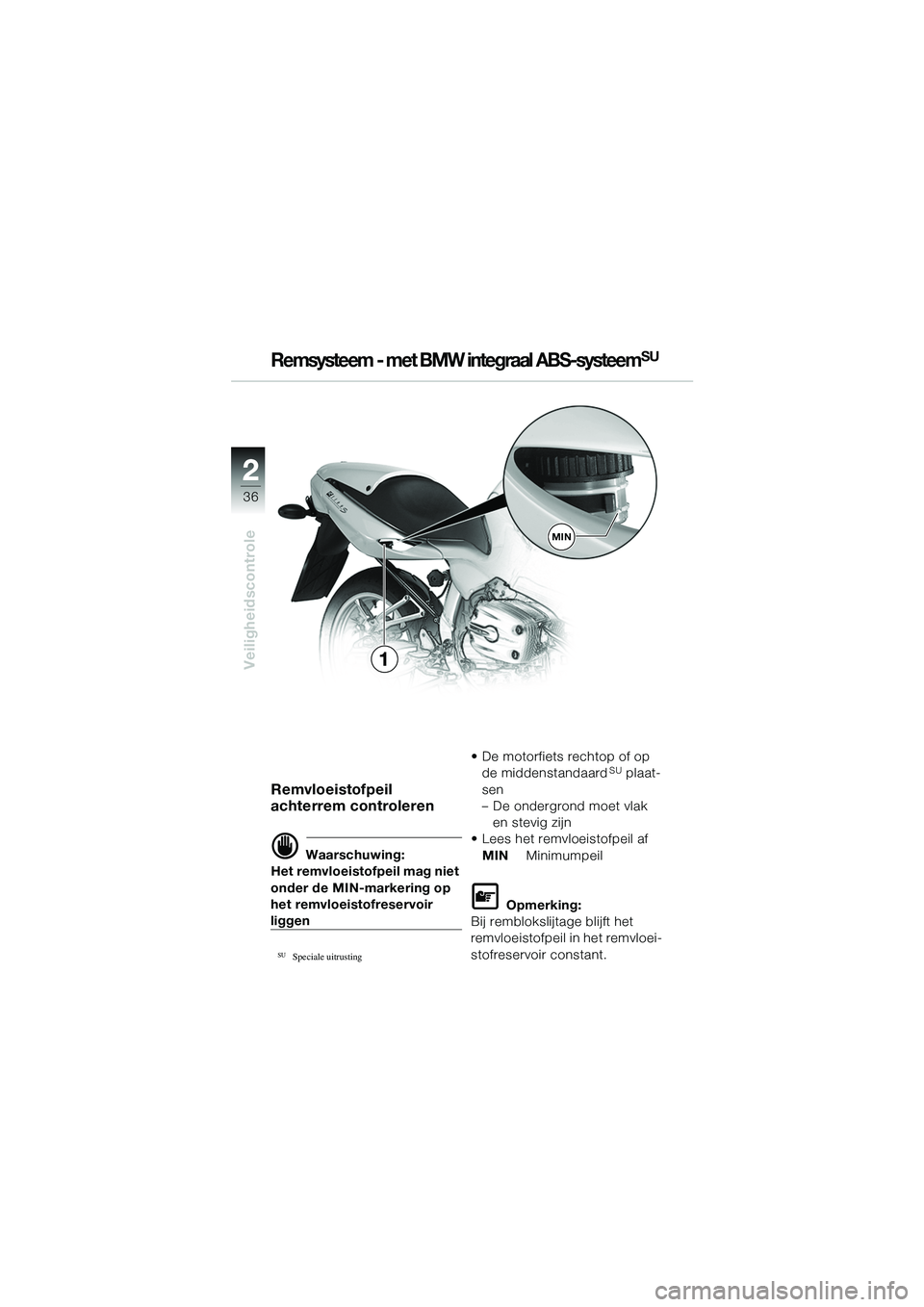

36
Veiligheidscontrole
2
MIN
1
Remvloeistofpeil
achterrem controleren
d Waarschuwing:
Het remvloeistofpeil mag niet
onder de MIN-markering op
het remvloeistofreservoir
liggen
SUSpeciale uitrusting
• De motorfiets rechtop of op de middenstandaardSU plaat-
sen
– De ondergrond moet vlak en stevig zijn
• Lees het remvloeistofpeil af
MIN Minimumpeil
L Opmerking:
Bij remblokslijtage blijft het
remvloeistofpeil in het remvloei-
stofreservoir constant.
Remsysteem - met BMW integraal ABS-systeemSU
10sbkn6.bk.fm Seite 36 Montag, 23. Januar 2006 4:45 16

2

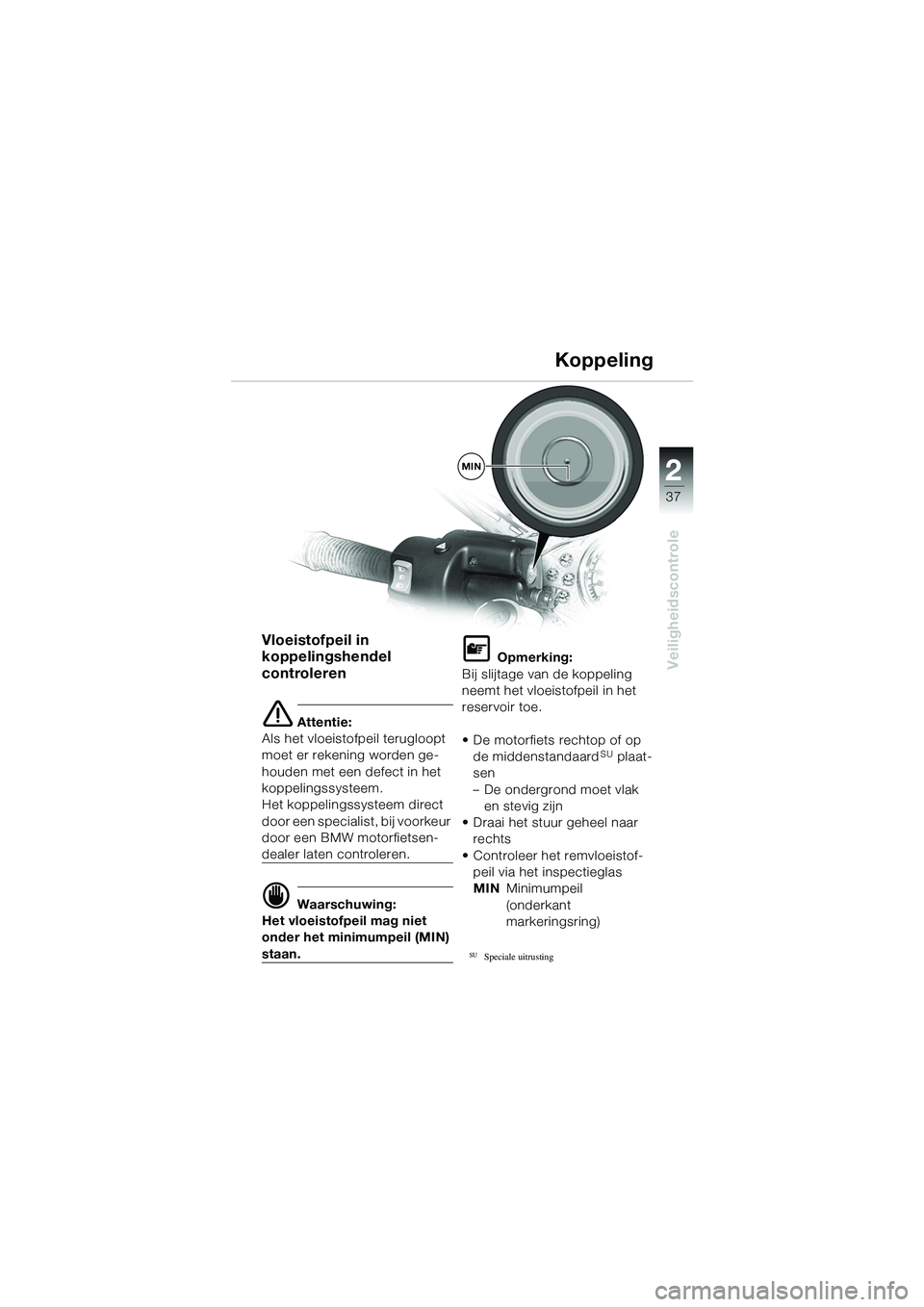

37
Veiligheidscontrole
MIN
Vloeistofpeil in
koppelingshendel
controleren
e Attentie:
Als het vloeistofpeil terugloopt
moet er rekening worden ge-
houden met een defect in het
koppelingssysteem.
Het koppelingssysteem direct
door een specialist, bij voorkeur
door een BMW motorfietsen-
dealer laten controleren.
d Waarschuwing:
Het vloeistofpeil mag niet
onder het minimumpeil (MIN)
staan.
L Opmerking:
Bij slijtage va n de koppeling
neemt het vloeistofpeil in het
reservoir toe.
• De motorfiets rechtop of op
de middenstandaard
SU plaat-
sen
– De ondergrond moet vlak en stevig zijn
• Draai het stuur geheel naar rechts
• Controleer het remvloeistof- peil via het inspectieglas
MIN Minimumpeil
(onderkant
markeringsring)
SUSpeciale uitrusting
Koppeling
10sbkn6.bk.fm Seite 37 Montag, 23. Januar 2006 4:45 16

2

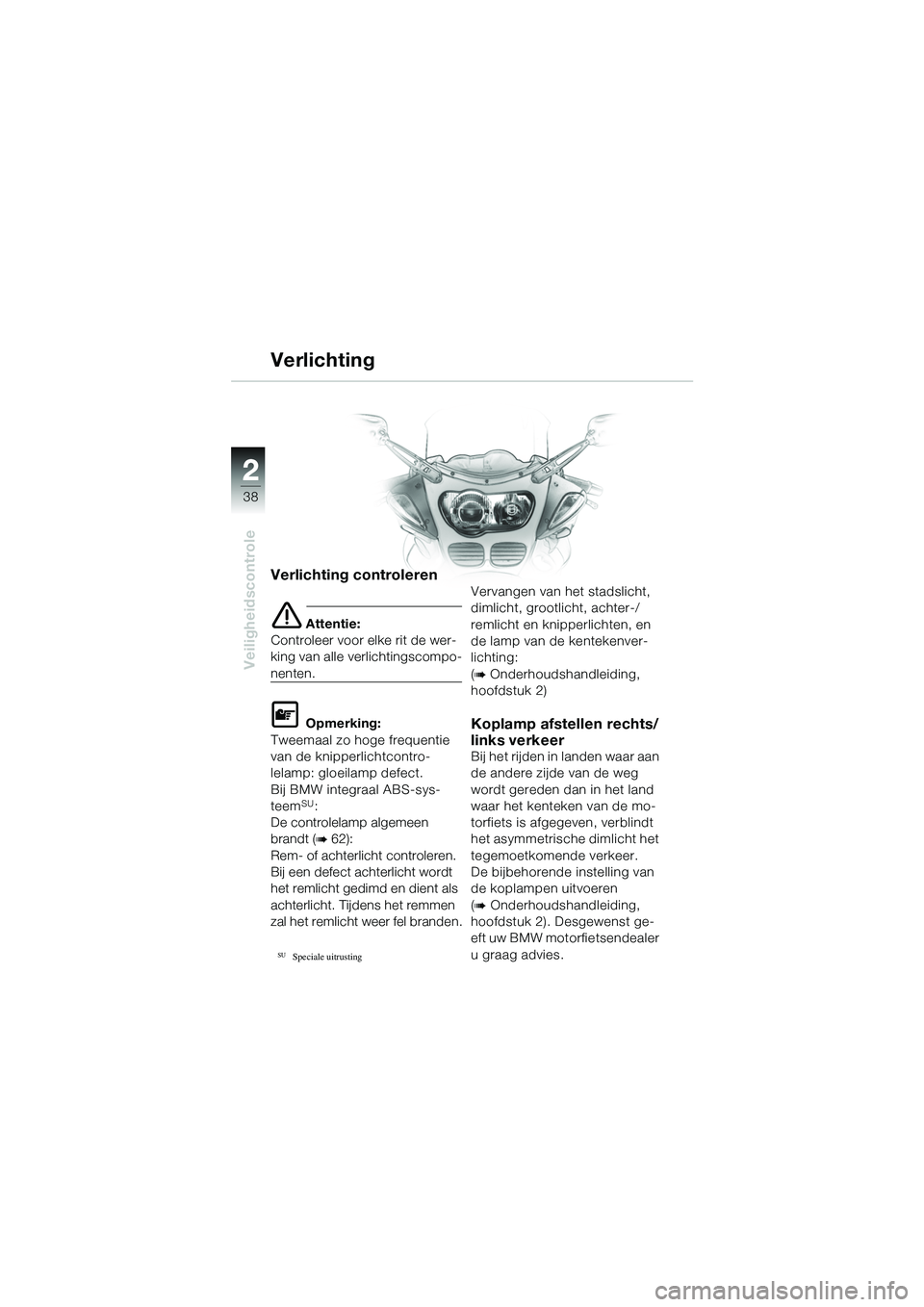

38
Veiligheidscontrole
2
Verlichting controleren
e Attentie:
Controleer voor elke rit de wer-
king van alle verlichtingscompo-
nenten.
L Opmerking:
Tweemaal zo hoge frequentie
van de knipperlichtcontro-
lelamp: gloeilamp defect.
Bij BMW integraal ABS-sys-
teem
SU:
De controlelamp algemeen
brandt (
b 62):
Rem- of achterlicht controleren.
Bij een defect achterlicht wordt
het remlicht gedimd en dient als
achterlicht. Tijdens het remmen
zal het remlicht weer fel branden.
SUSpeciale uitrusting
Vervangen van het stadslicht,
dimlicht, grootlicht, achter-/
remlicht en knip perlichten, en
de lamp van de kentekenver-
lichting:
(
b Onderhoudshandleiding,
hoofdstuk 2)
Koplamp afstellen rechts/
links verkeer
Bij het rijden in landen waar aan
de andere zijde van de weg
wordt gereden dan in het land
waar het kenteken van de mo-
torfiets is afgegeven, verblindt
het asymmetrische dimlicht het
tegemoetkomende verkeer.
De bijbehorende instelling van
de koplampen uitvoeren
(
b Onderhoudshandleiding,
hoofdstuk 2). Desgewenst ge-
eft uw BMW motorfietsendealer
u graag advies.
Verlichting
