Översikt och handhavande
1Kontrollampa Vänster
blinker grön
s
2 Varningslampa Batteri-
laddningsström röd
r
3 Varningslampa Bränslere-
serv/vid ca 4 liter rest-
mängd orange
m (b33)
4 Kontrollampa friläge grön
k
(
b69)
EUExtrautrustning
5 Varningslampa ABS l
rödEU
6Varningslampa
Motoroljetryck röd
p
7Kontrollampa Höger blinker
grön
t
8 Allmän varningslampa
röd
e (b 84-88)
9 Kontrollampa Helljus blå
q
( ) Siffra i parentesbSida med
kommentar

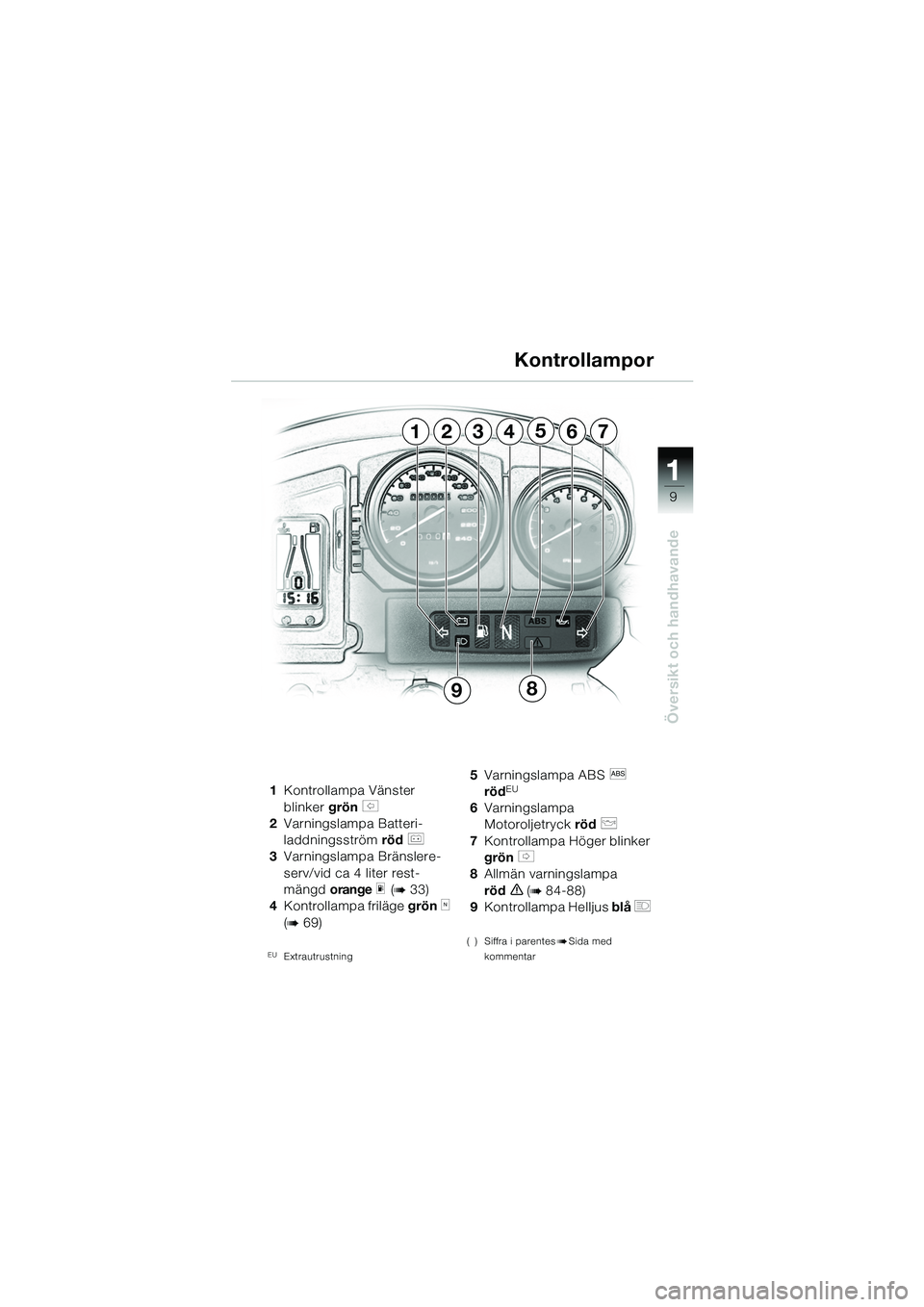

Kontrollampor
124637
9
5
8
10GEBKs6.book Seite 9 Monta g, 23. Januar 2006 2:16 14

11
10
Översikt och handhavande
NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
ETExtra tillbehör
EU Extrautrustning
d Varning:
Vid utrustning med BMW
integral ABS
EU står endast en
RESTBROMSFUNKTION till
förfogande när tändningen är
frånkopplad (b83)
L Anvisning:
Samma nyckel passar till
tändnings- och styrlåset,
tanklocket samt sadellåset.
Om så önskas kan man även
använda nyckeln för låsen till
systemväskorna
ET.

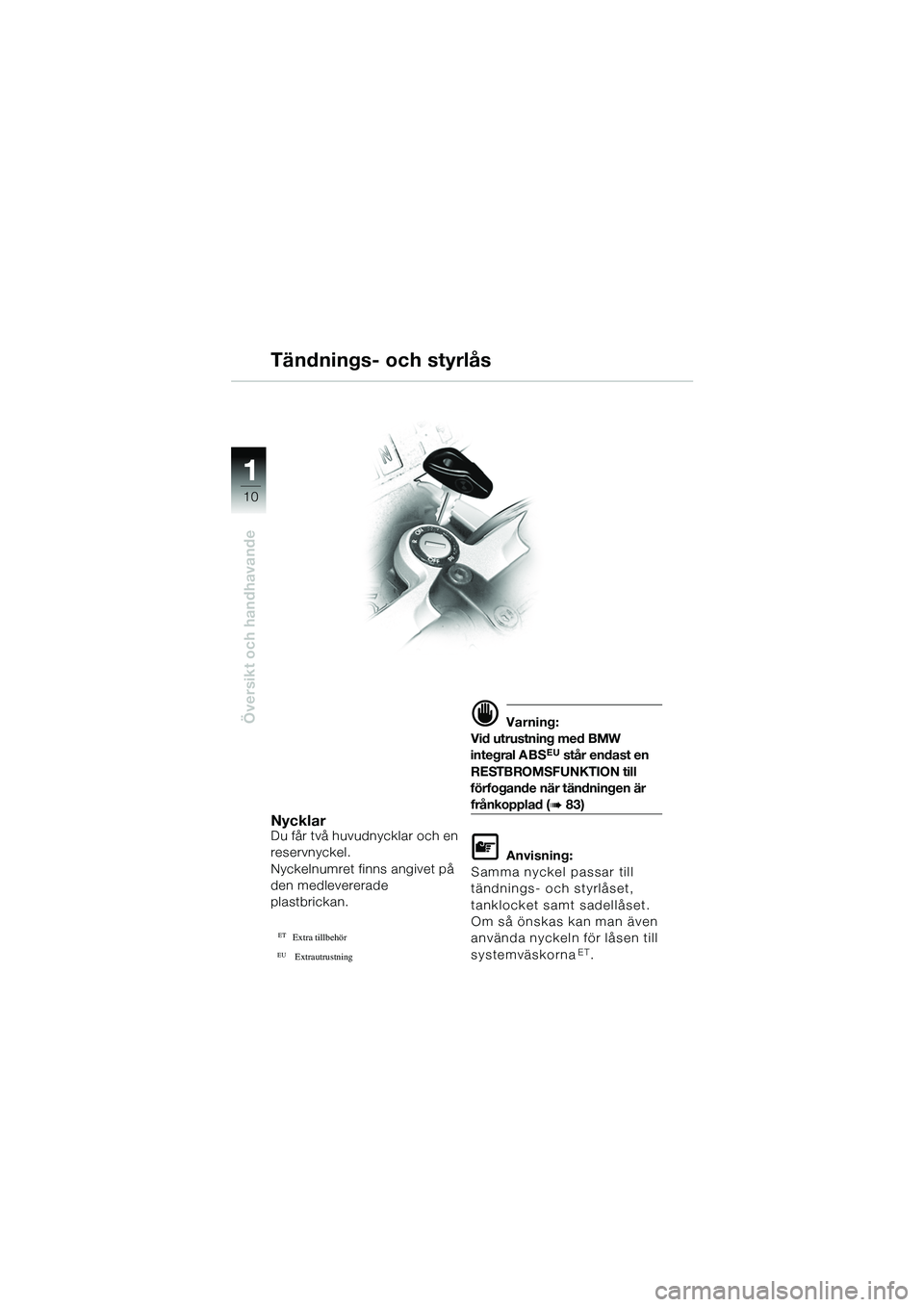

Tändnings- och styrlås
10GEBKs6.book Seite 10 Montag, 23. Januar 2006 2:16 14

111
11

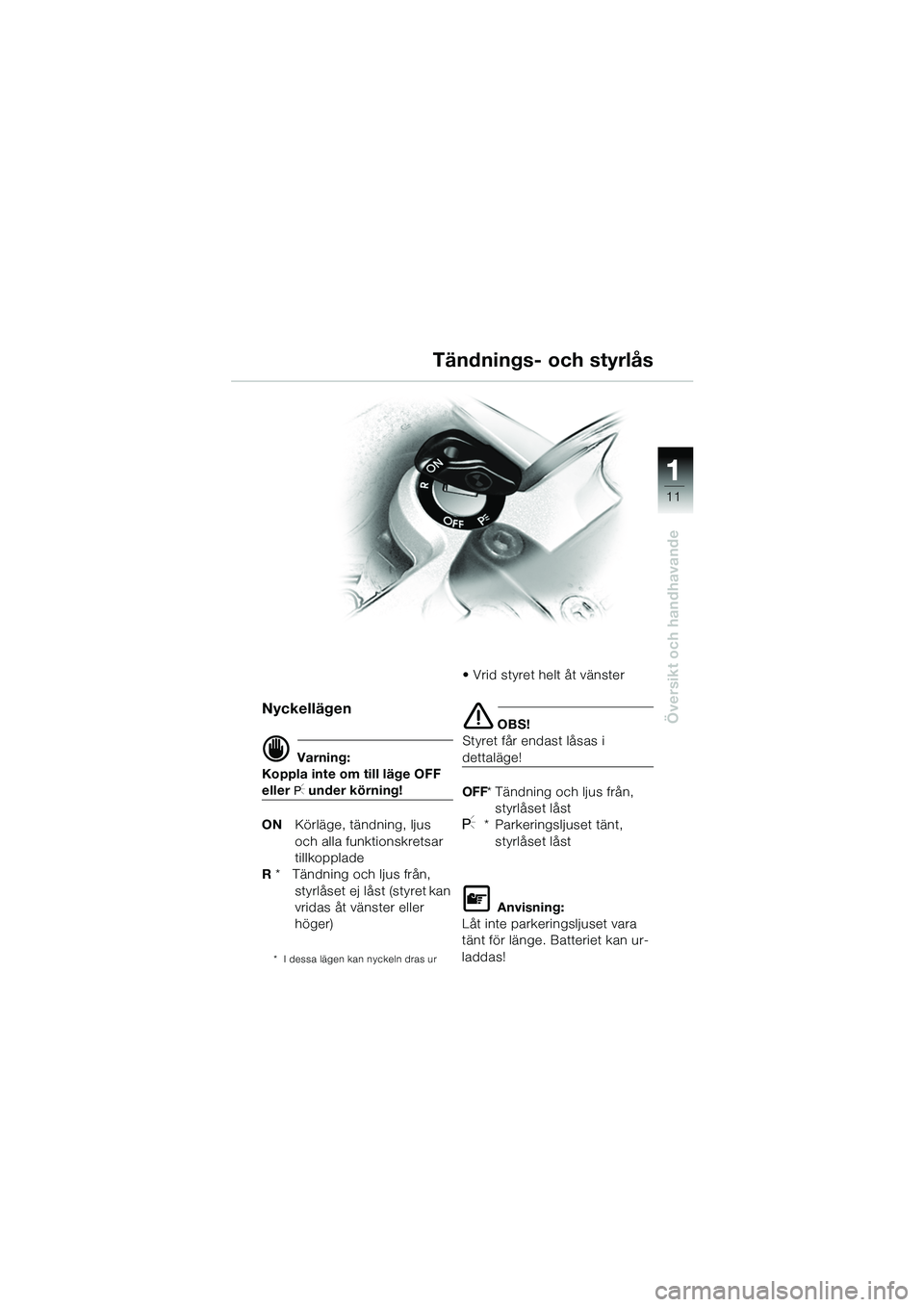

Översikt och handhavandeNyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
* I dessa lägen kan nyckeln dras ur
• Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I* Parkeringsljuset tänt, styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
Tändnings- och styrlås
10GEBKs6.book Seite 11 Montag, 23. Januar 2006 2:16 14

11
12

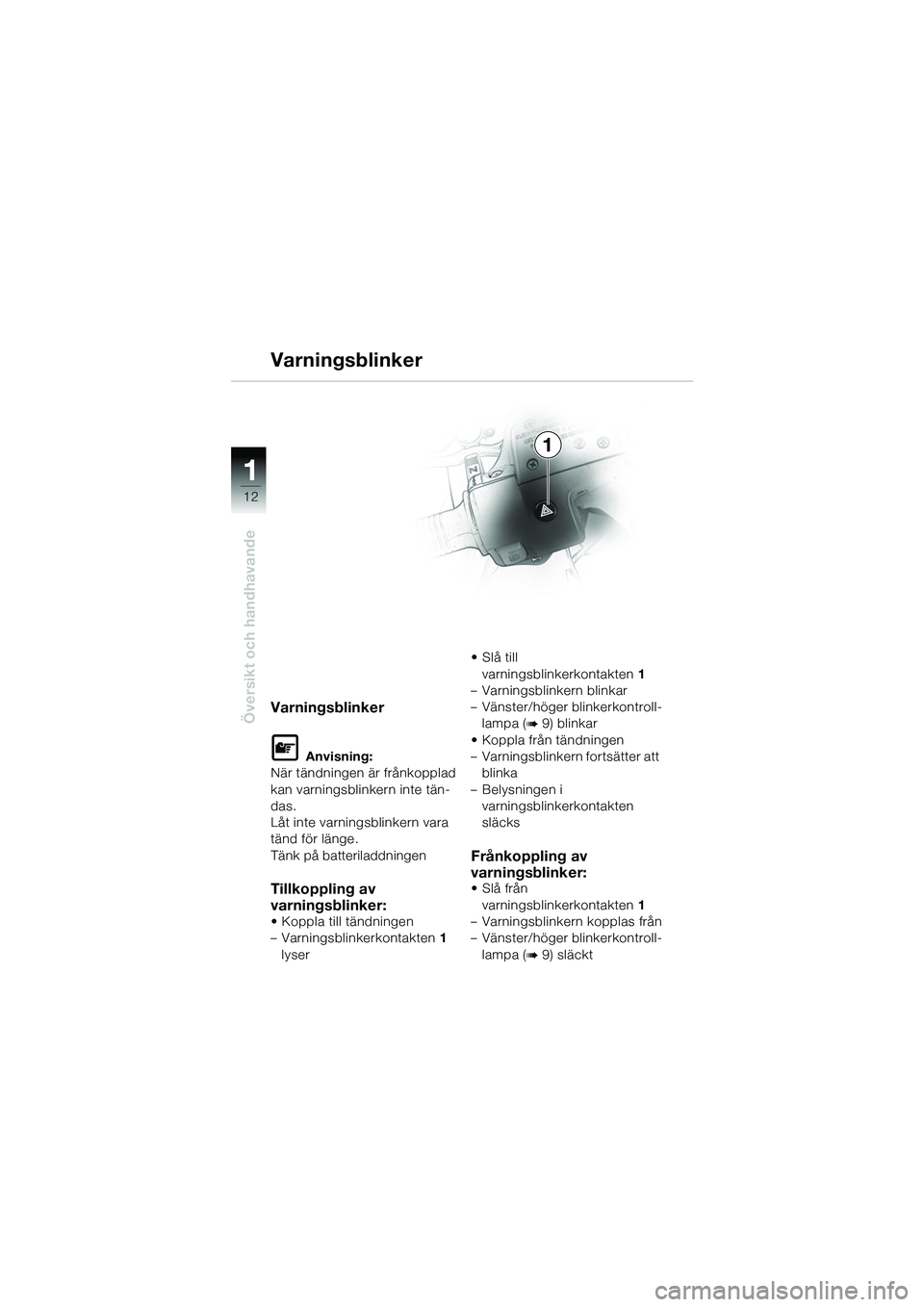

Översikt och handhavandeVarningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker:
• Koppla till tändningen
– Varningsblinkerkontakten 1
lyser • Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger blinkerkontroll- lampa (
b9) blinkar
• Koppla från tändningen
– Varningsblinkern fortsätter att blinka
–Belysningen i varningsblinkerkontakten
släcks
Frånkoppling av
varningsblinker:
•Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger blinkerkontroll-
lampa (
b9) släckt
Varningsblinker
1
10GEBKs6.book Seite 12 Montag, 23. Januar 2006 2:16 14

111
13
Översikt och handhavande
1
R 1150 GS Adventure
Anslutning
Eluttag1, effekt max 60 W (5 A),
är endast avsett för anslutning
av extraapparater som fastsät-
tes på förarplatsen eller på sty-
ret som exempelvis GPS,
Roadbook, Tripmaster, osv.
Kabeldragning
L Anvisning:
Låt en auktoriserad verkstad -
helst en BMW-återförsäljare -
göra kabeldragningen!
d Varning:
Till eluttaget får absolut inga
förbrukare kopplas, som kräver
en fri kabeldragning bakåt som
exempelvis visiruppvärmning,
interkom osv!
kabeldragninge n måste vara
så utförd, att kablarna
– inte ligger för löst eller för stramt,
– inte är i vägen för föraren
– inte begränsar eller hindrar styrningen eller
köregenskaperna
– inte kan klämmas

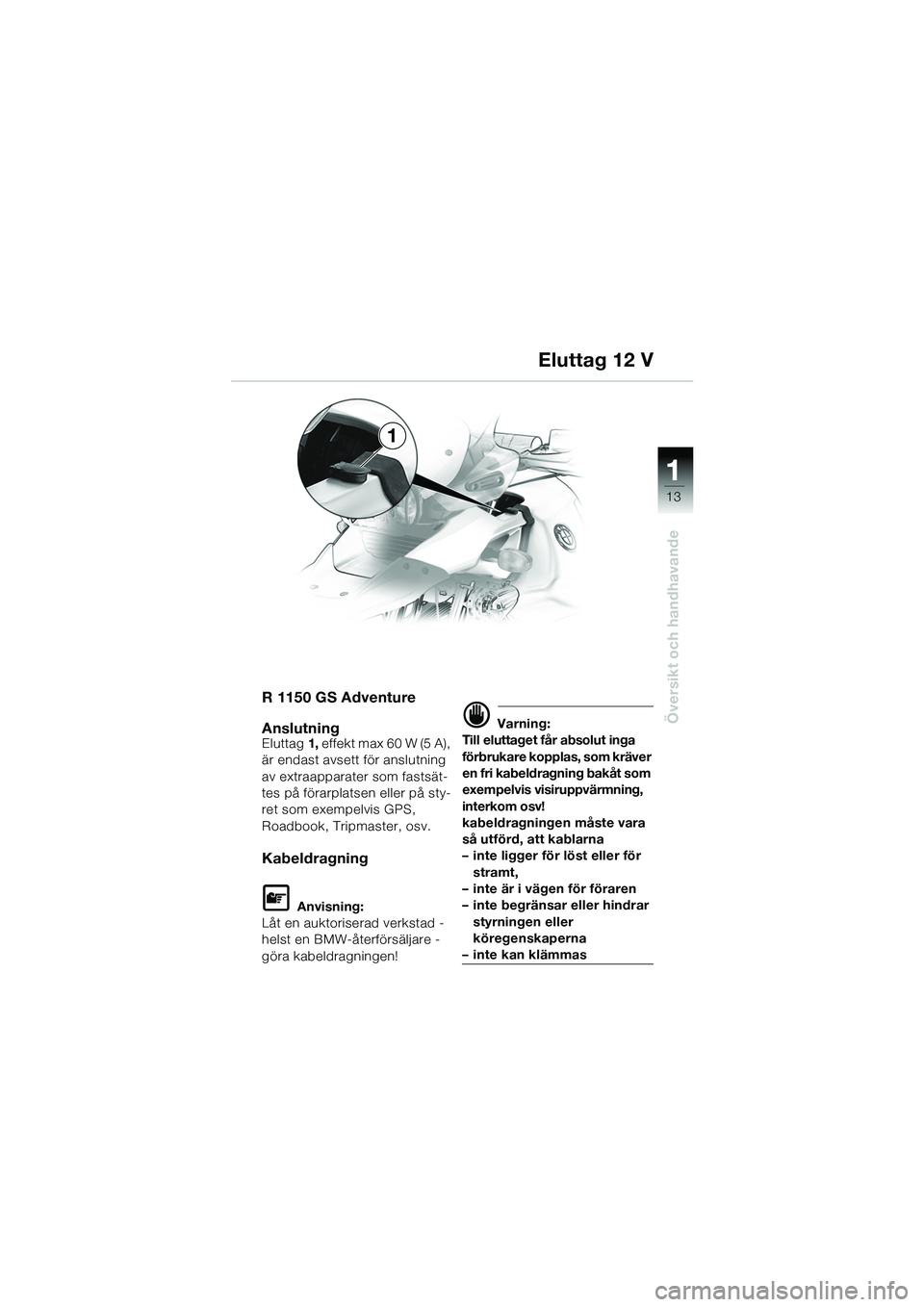

Eluttag 12 V
10GEBKs6.book Seite 13 Montag, 23. Januar 2006 2:16 14

11
14
Översikt och handhavande
1
23
4
5
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!

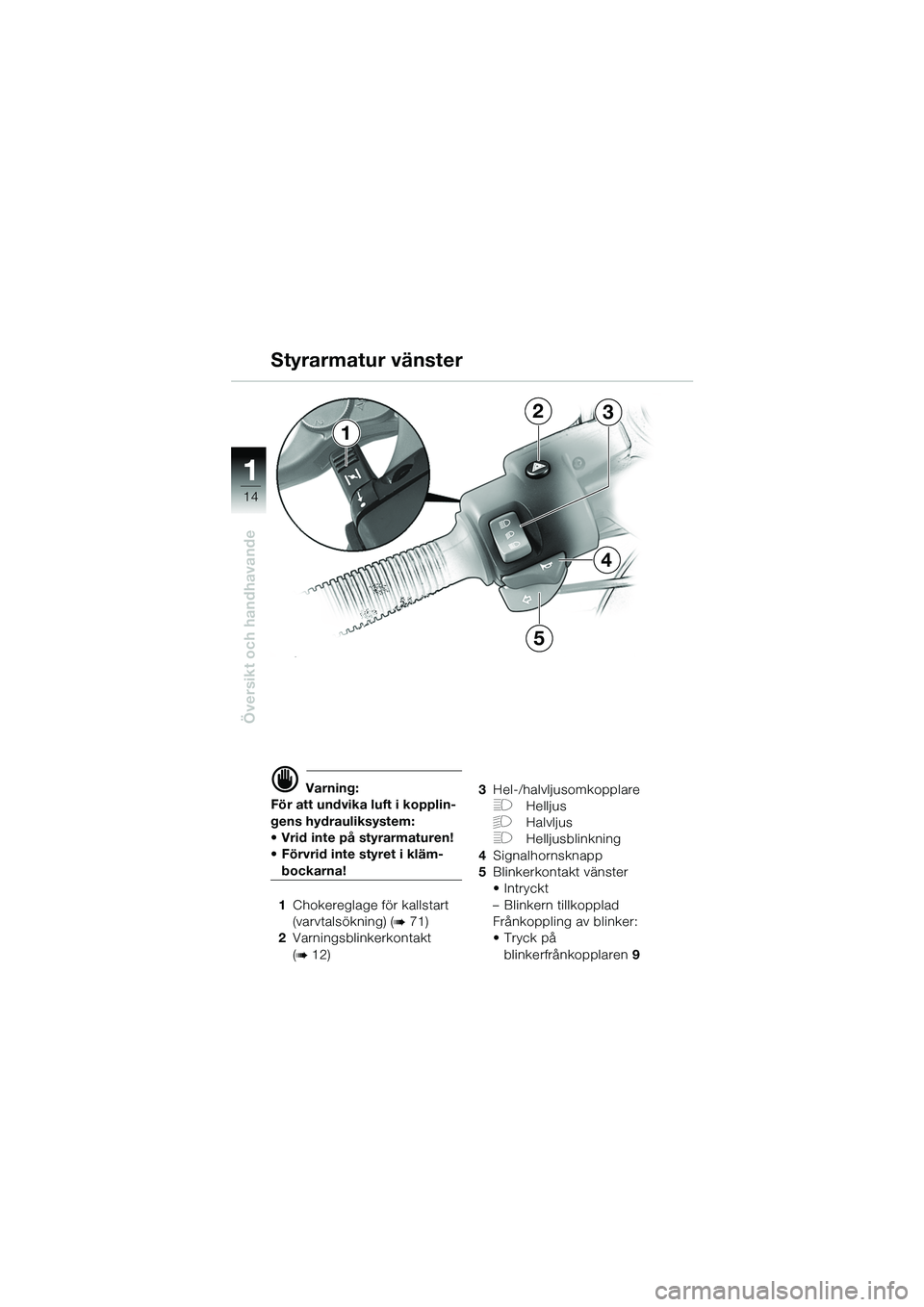

1 Chokereglage för kallstart
(varvtalsökning) (
b71)
2 Varningsblinkerkontakt
(
b12) 3
Hel-/halvljusomkopplare
FHelljus
GHalvljus
FHelljusblinkning
4 Signalhornsknapp
5 Blinkerkontakt vänster
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
Styrarmatur vänster
10GEBKs6.book Seite 14 Montag, 23. Januar 2006 2:16 14

111
15
Översikt och handhavanded Varning:
För att undvika luft i bromsci-
rkulationen:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!

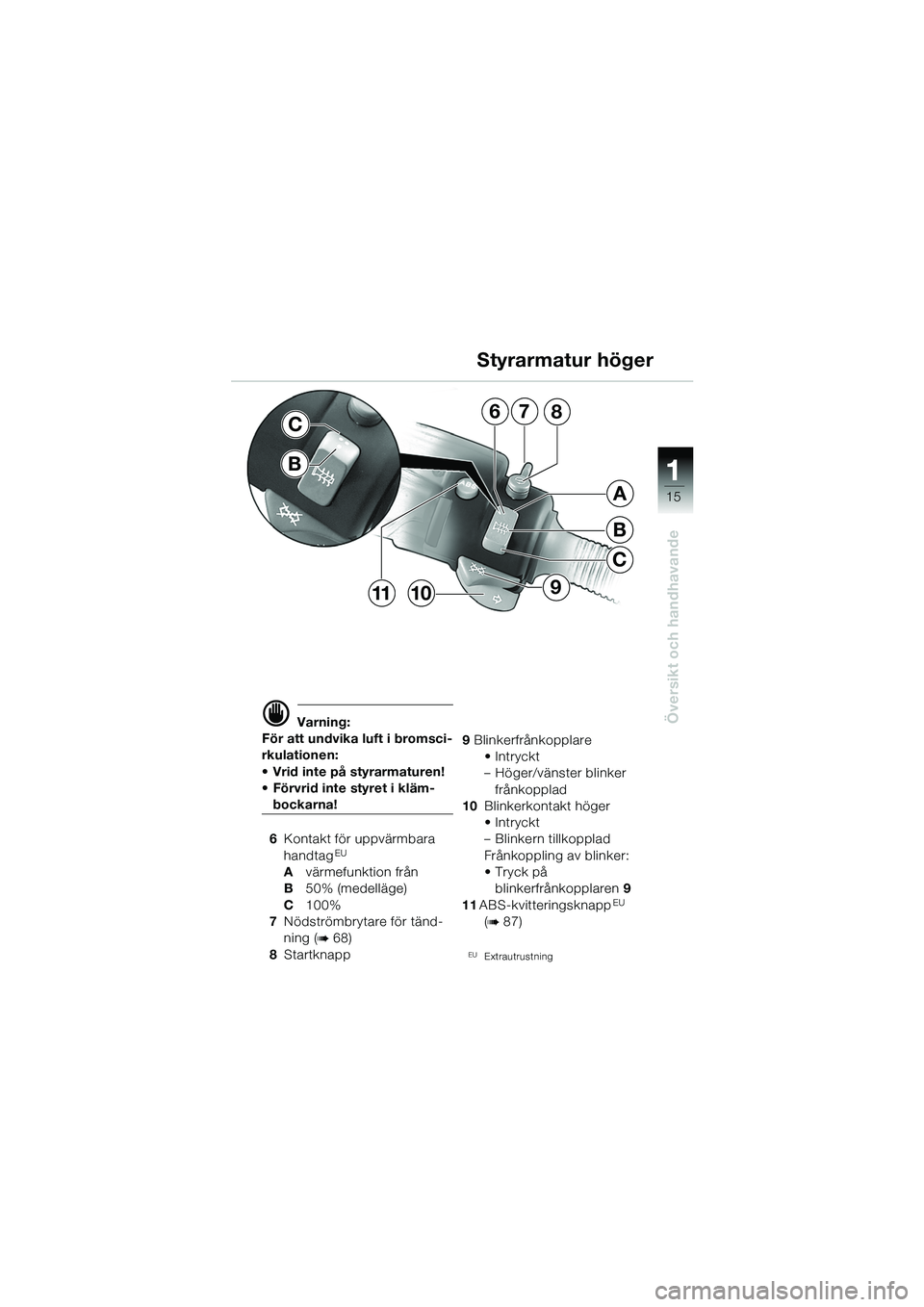

6 Kontakt för uppvärmbara
handtag
EU
A värmefunktion från
B 50% (medelläge)
C 100%
7 Nödströmbrytare för tänd-
ning (
b68)
8 Startknapp 9
Blinkerfrånkopplare
• Intryckt
– Höger/vänster blinker frånkopplad
10 Blinkerkontakt höger
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
11 ABS-kvitteringsknapp
EU
(
b87)
EUExtrautrustning
Styrarmatur höger
7
B
C
A
68
910
C
11
B
10GEBKs6.book Seite 15 Montag, 23. Januar 2006 2:16 14

11
16
Översikt och handhavande

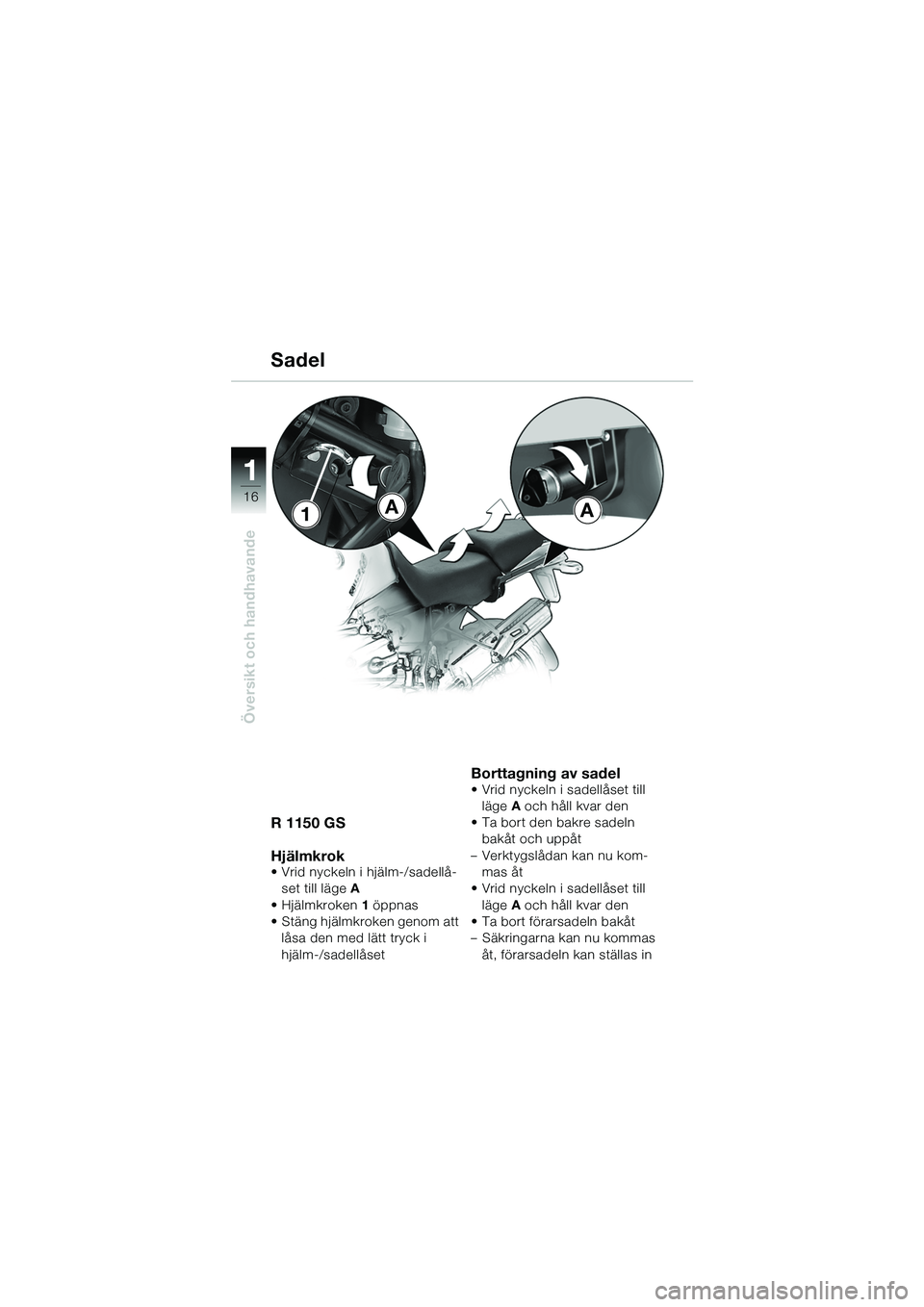

Sadel
R 1150 GS
Hjälmkrok
• Vrid nyckeln i hjälm-/sadellå-set till läge A
• Hjälmkroken 1 öppnas
• Stäng hjälmkroken genom att låsa den med lätt tryck i
hjälm-/sadellåset
Borttagning av sadel• Vrid nyckeln i sadellåset till läge A och håll kvar den
• Ta bort den bakre sadeln bakåt och uppåt
– Verktygslådan kan nu kom- mas åt
• Vrid nyckeln i sadellåset till läge A och håll kvar den
• Ta bort förarsadeln bakåt
– Säkringarna kan nu kommas
åt, förarsadeln kan ställas in
A1A
10GEBKs6.book Seite 16 Montag, 23. Januar 2006 2:16 14

111
17
Översikt och handhavande

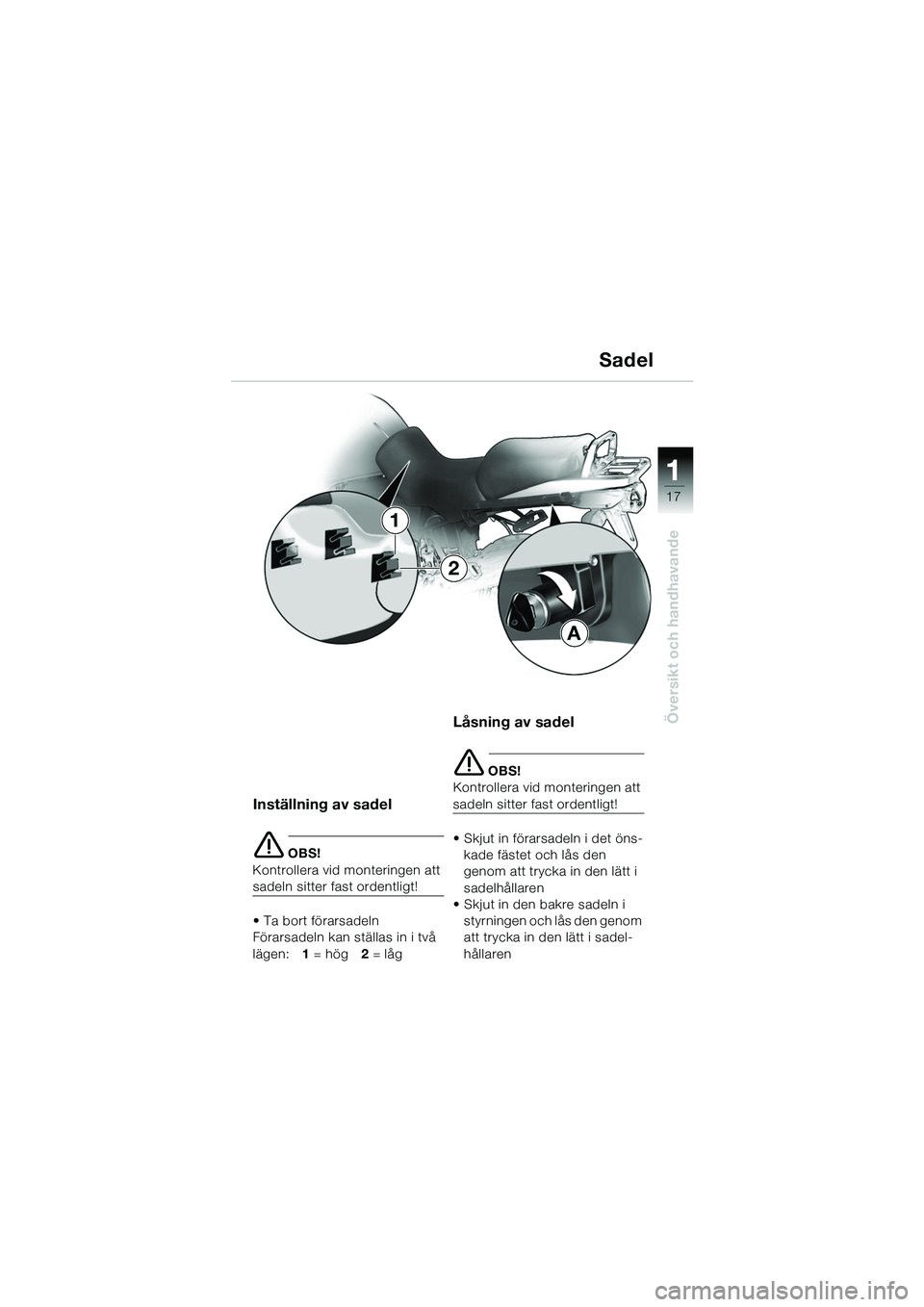

Inställning av sadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
• Ta bort förarsadeln
Förarsadeln kan ställas in i två
lägen: 1 = hög 2 = låg
Låsning av sadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
• Skjut in förarsadeln i det öns- kade fästet och lås den
genom att trycka in den lätt i
sadelhållaren
• Skjut in den bakre sadeln i styrningen och lås den genom
att trycka in den lätt i sadel-
hållaren
Sadel
A
1
2
10GEBKs6.book Seite 17 Montag, 23. Januar 2006 2:16 14

11
18
Översikt och handhavande

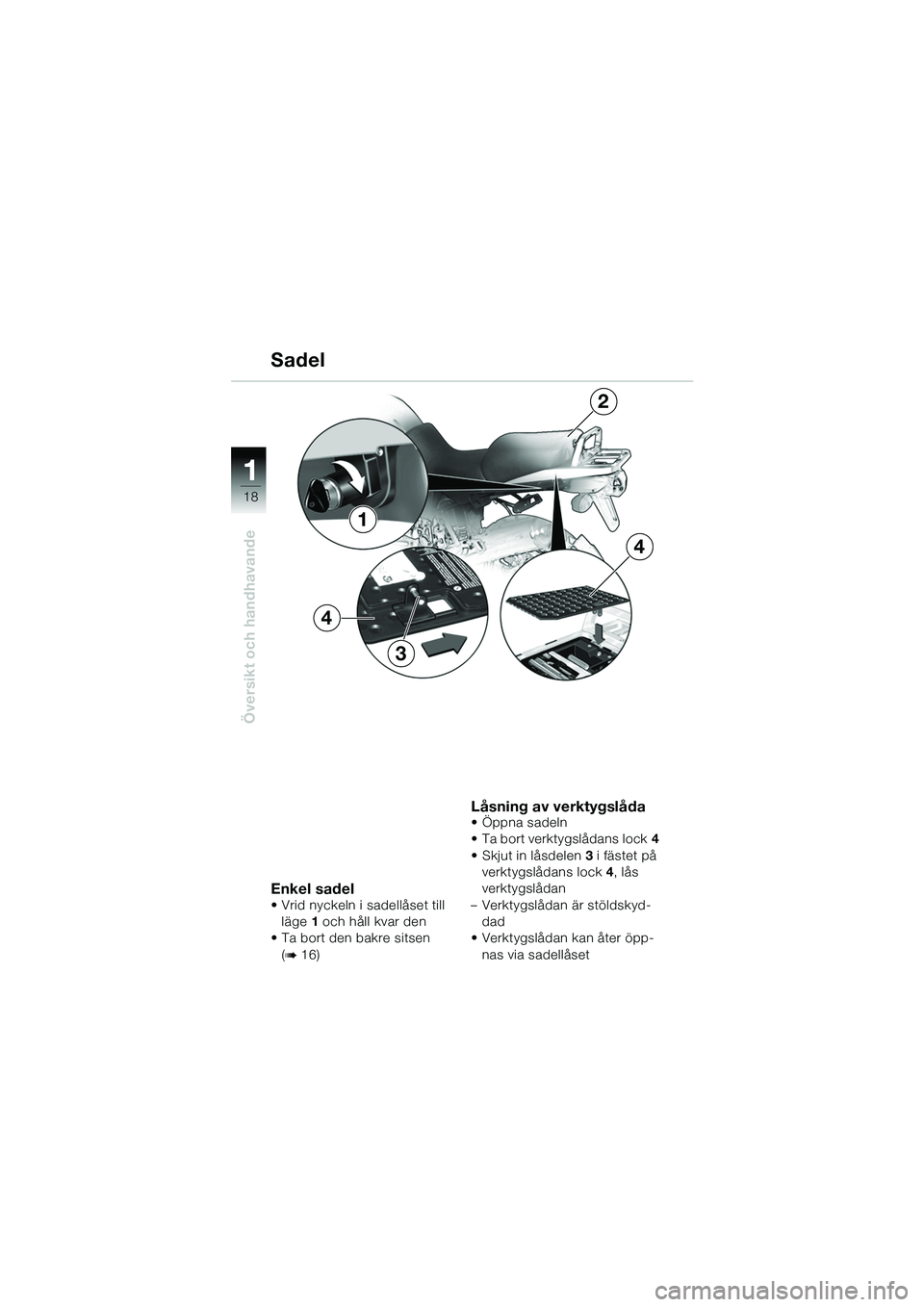

Enkel sadel• Vrid nyckeln i sadellåset till läge 1 och håll kvar den
• Ta bort den bakre sitsen
(
b16)
Låsning av verktygslåda• Öppna sadeln
• Ta bort verktygslådans lock 4
•Skjut in låsdelen 3 i fästet på
verktygslådans lock 4, lås
verktygslådan
– Verktygslådan är stöldskyd- dad
• Verktygslådan kan åter öpp-
nas via sadellåset
1
Sadel
4
4
2
3
