BMW MOTORRAD R 1150 GS 2002 Instruktionsbok (in Swedish)

2

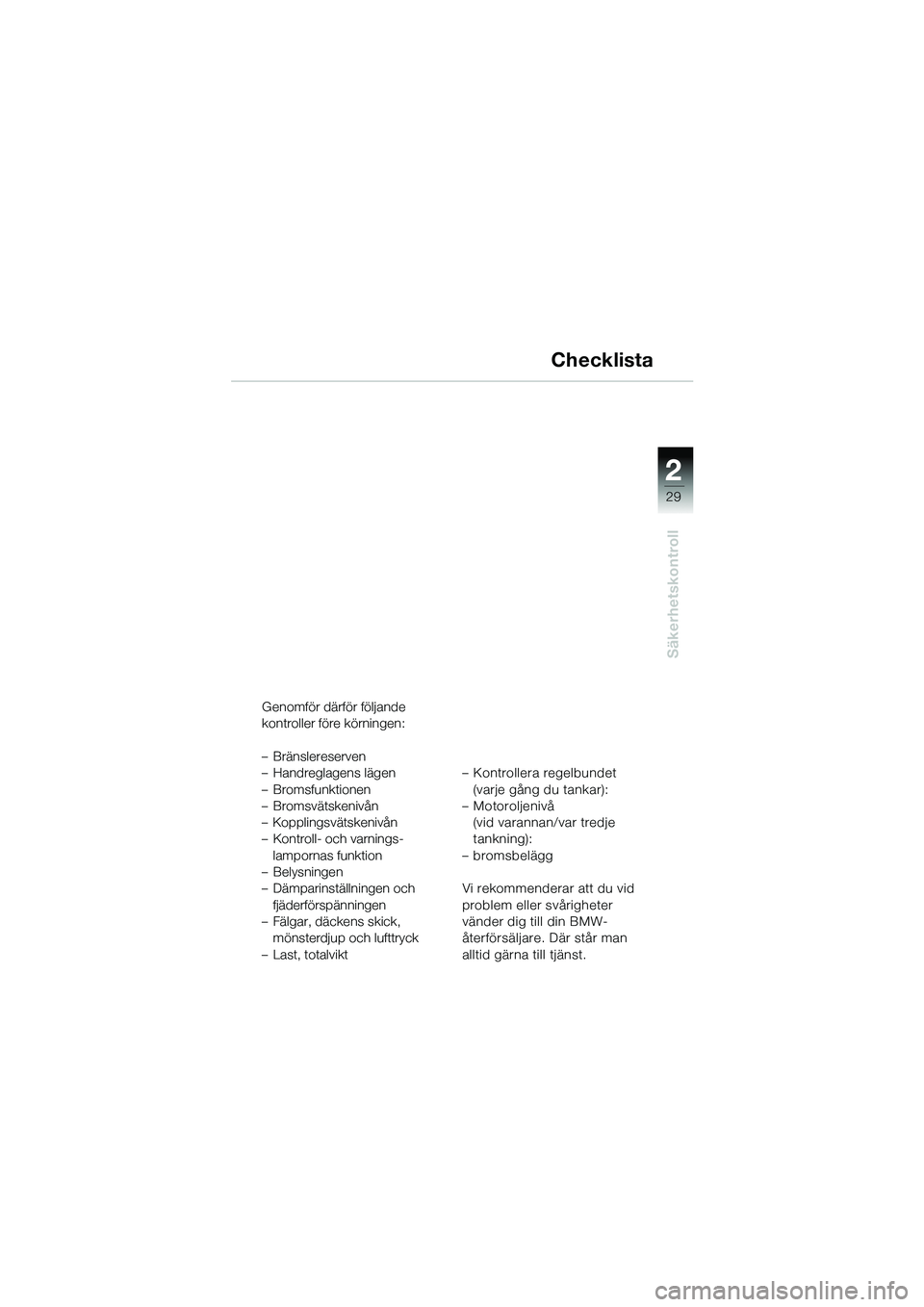

29
Säkerhetskontroll
Checklista
Genomför därför följande
kontroller före körningen:
– Bränslereserven
– Handreglagens lägen
– Bromsfunktionen
– Bromsvätskenivån
– Kopplingsvätskenivån
– Kontroll- och varnings-lampornas funktion
– Belysningen
– Dämparinställningen och fjäderförspänningen
– Fälgar, däckens skick, mönsterdjup och lufttryck
– Last, totalvikt – Kontrollera regelbundet
(varje gång du tankar):
– Motoroljenivå (vid varannan/var tredje
tankning):
– bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter
vänder dig till din BMW-
återförsäljare. Där står man
alltid gärna till tjänst.
10GEBKs6.book Seite 29 Montag, 23. Januar 2006 2:16 14

2

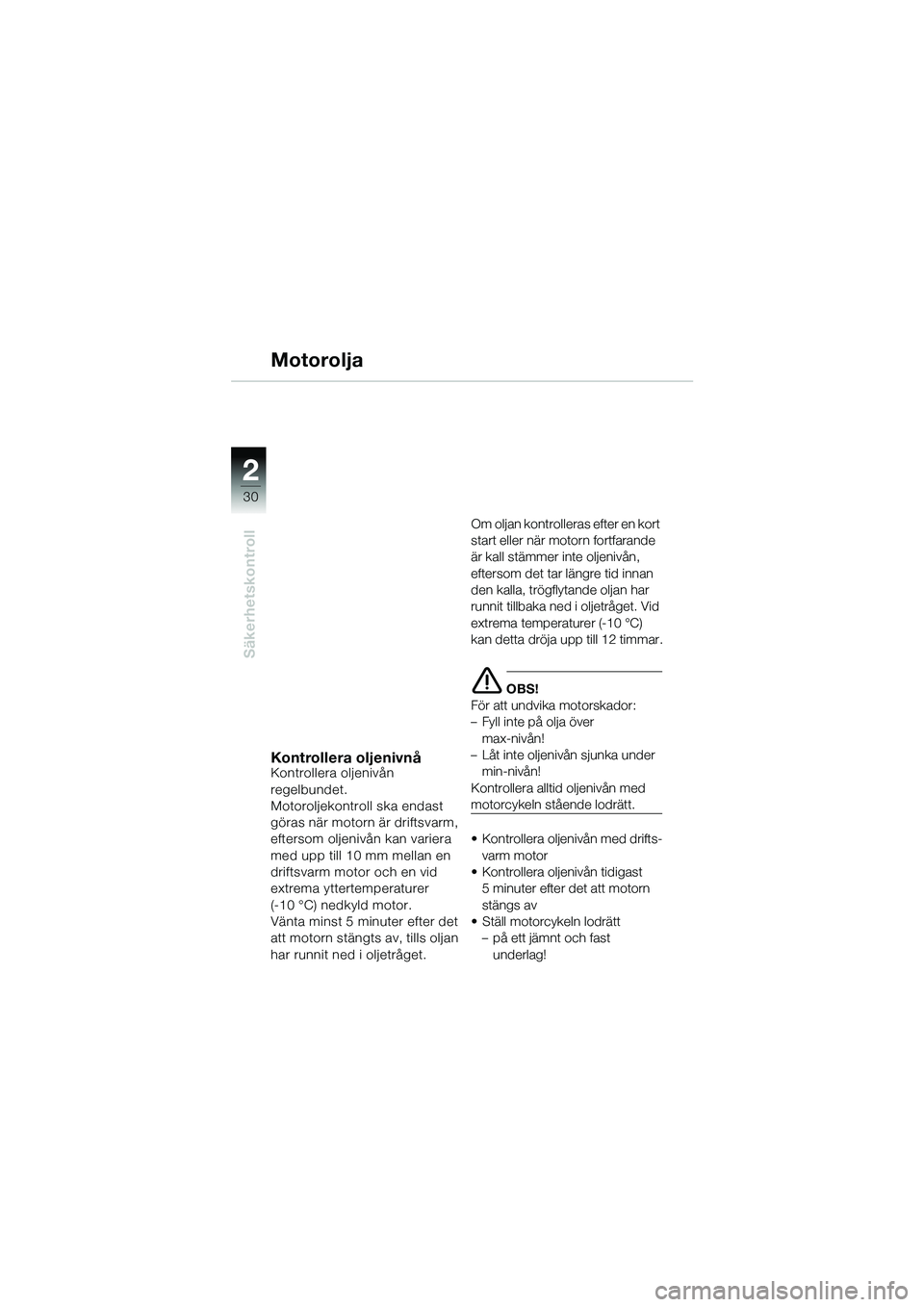

30
Säkerhetskontroll
Motorolja
Kontrollera oljenivnåKontrollera oljenivån
regelbundet.
Motoroljekontroll ska endast
göras när motorn är driftsvarm,
eftersom oljenivån kan variera
med upp till 10 mm mellan en
driftsvarm motor och en vid
extrema yttertemperaturer
(-10 °C) nedkyld motor.
Vänta minst 5 minuter efter det
att motorn stängts av, tills oljan
har runnit ned i oljetråget. Om oljan kontrolleras efter en kort
start eller när motorn fortfarande
är kall stämmer inte oljenivån,
eftersom det tar längre tid innan
den kalla, trögflytande oljan har
runnit tillbaka ned i oljetråget. Vid
extrema temperaturer (-10 °C)
kan detta dröja upp till 12 timmar.
e
OBS!
För att undvika motorskador:
– Fyll inte på olja över max-nivån!
– Låt inte oljenivån sjunka under min-nivån!
Kontrollera alltid oljenivån med
motorcykeln stående lodrätt.
• Kontrollera oljenivån med drifts-
varm motor
• Kontrollera olje nivån tidigast
5 minuter efter det att motorn
stängs av
• Ställ motorcykeln lodrätt – på ett jämnt och fast
underlag!
10GEBKs6.book Seite 30 Montag, 23. Januar 2006 2:16 14

2
31

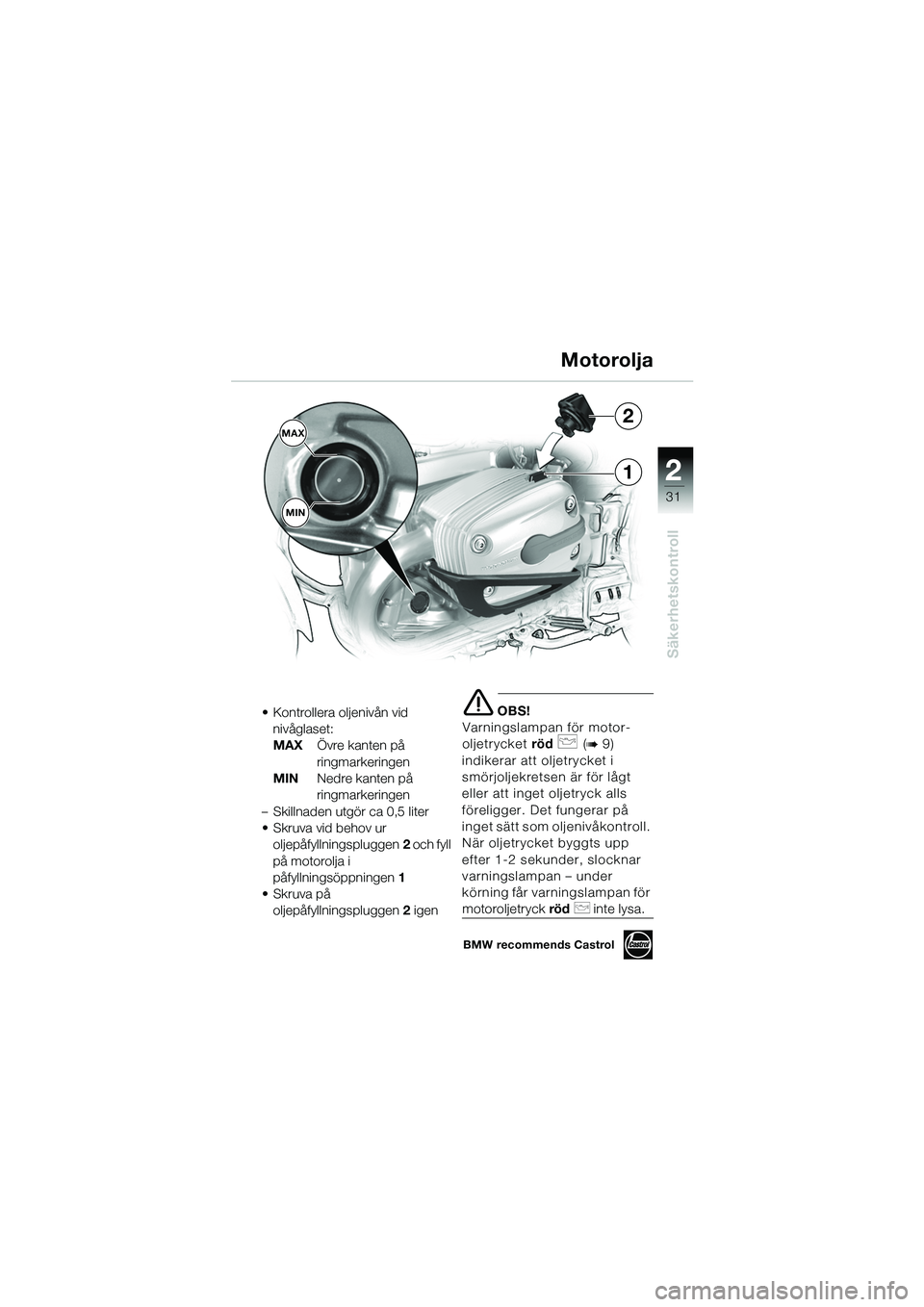

Säkerhetskontroll
1
MAXMIN2
• Kontrollera oljenivån vid nivåglaset:
MAX Övre kanten på
ringmarkeringen
MIN Nedre kanten på
ringmarkeringen
– Skillnaden utgör ca 0,5 liter
• Skruva vid behov ur oljepåfyllningspluggen 2 och fyll
på motorolja i
påfyllningsöppningen 1
•Skruva på oljepåfyllningspluggen 2 igene OBS!
Varningslampan för motor-
oljetrycket röd
p (b 9)
indikerar att oljetrycket i
smörjoljekretsen är för lågt
eller att inget oljetryck alls
föreligger. Det fungerar på
inget sätt som oljenivåkontroll.
När oljetrycket byggts upp
efter 1-2 sekunder, slocknar
varningslampan – under
körning får varningslampan för
motoroljetryck rödp inte lysa.
Motorolja
BMW recommends Castrol
10GEBKs6.book Seite 31 Montag, 23. Januar 2006 2:16 14

2

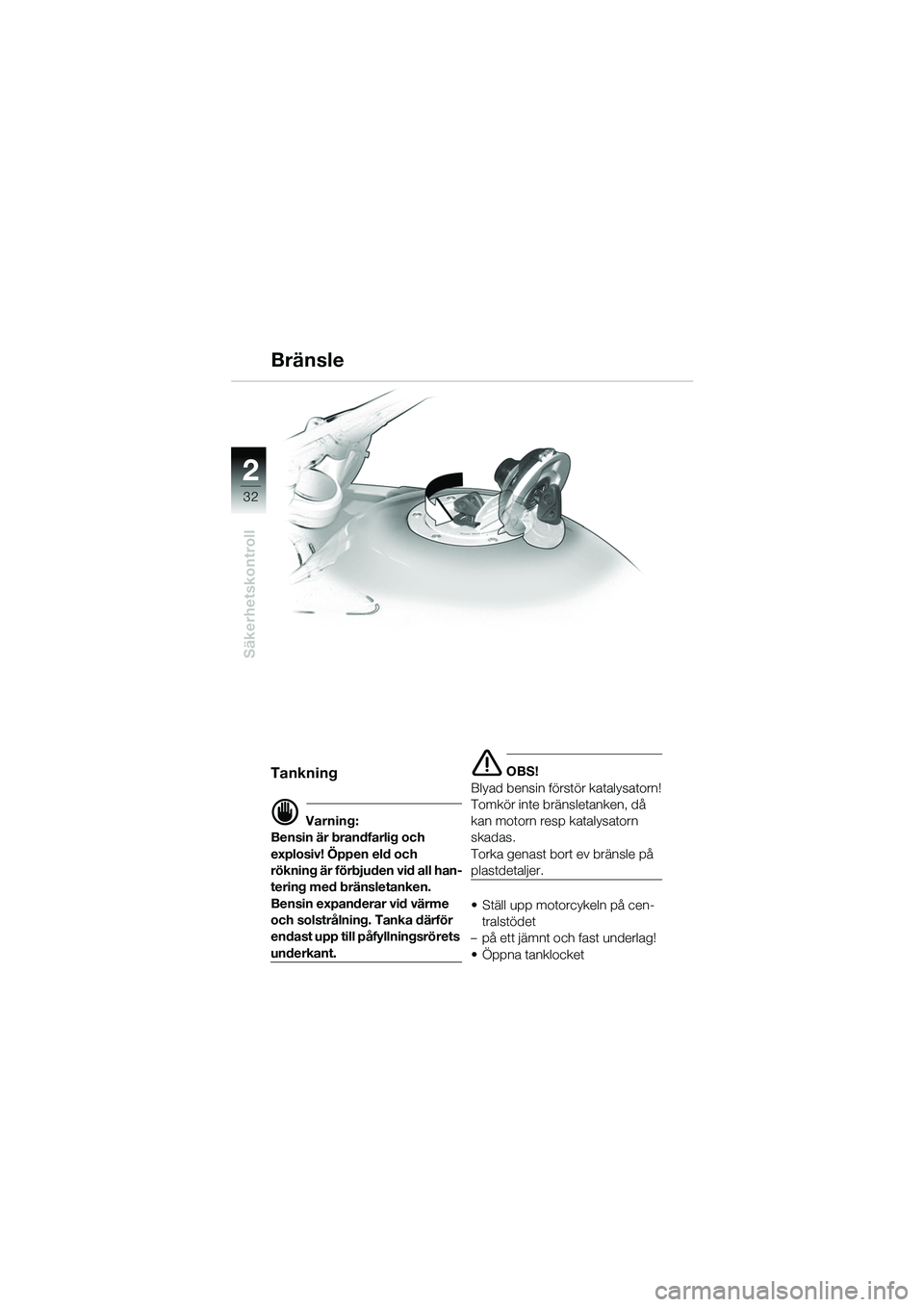

32
Säkerhetskontroll
Bränsle
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och
rökning är förbjuden vid all han-
tering med bränsletanken.
Bensin expanderar vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrörets
underkant.
e OBS!
Blyad bensin förstör katalysatorn!
Tomkör inte bränsletanken, då
kan motorn resp katalysatorn
skadas.
Torka genast bort ev bränsle på
plastdetaljer.
• Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast underlag!
• Öppna tanklocket
10GEBKs6.book Seite 32 Montag, 23. Januar 2006 2:16 14

2

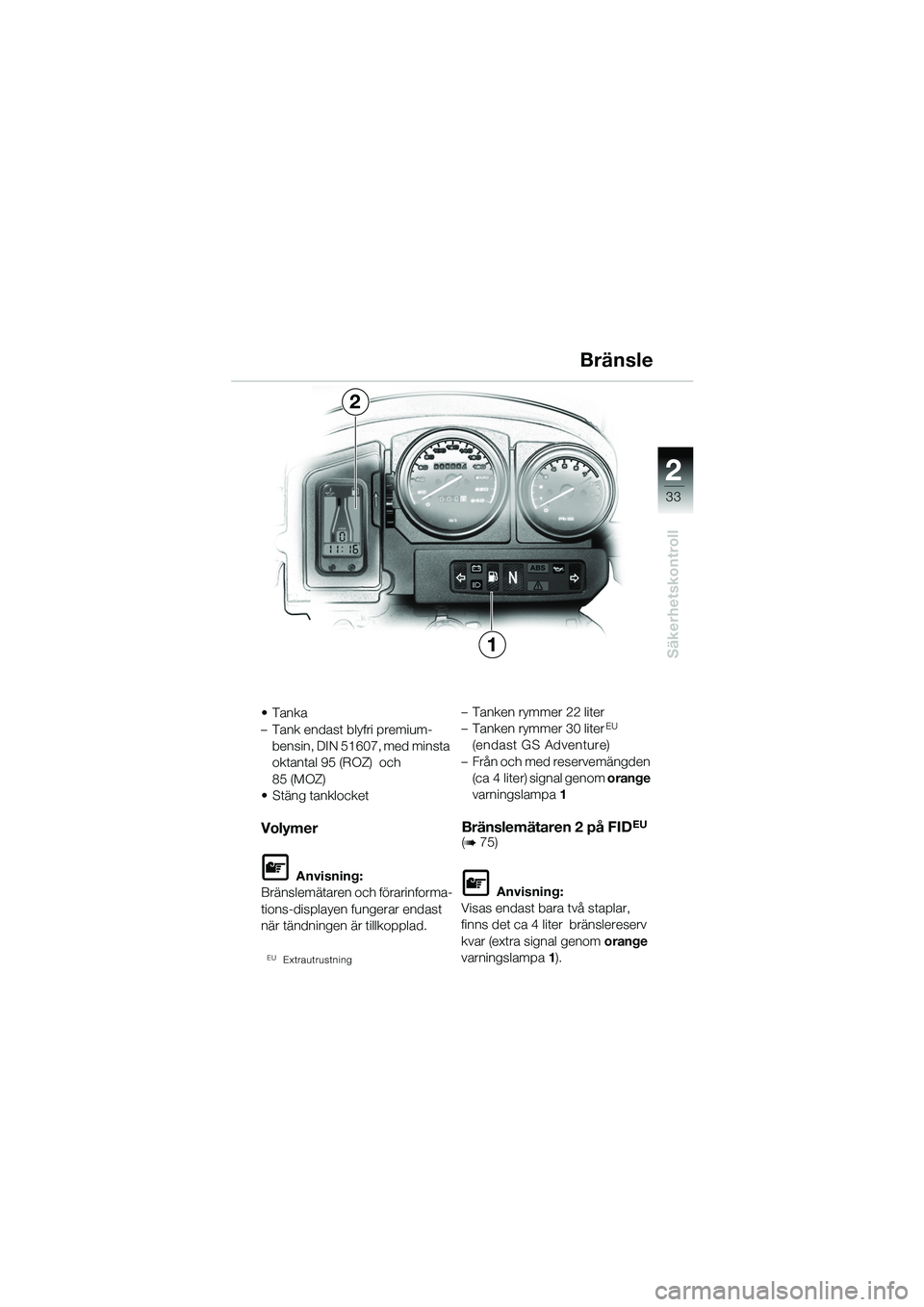

33
Säkerhetskontroll
•Tanka
– Tank endast blyfri premium-bensin, DIN 51607, med minsta
oktantal 95 (ROZ) och
85 (MOZ)
• Stäng tanklocket
Volymer
L Anvisning:
Bränslemätaren och förarinforma-
tions-displayen fungerar endast
när tändningen är tillkopplad.
EUExtrautrustning
– Tanken rymmer 22 liter
– Tanken rymmer 30 literEU
(endast GS Adventure)
– Från och med reservemängden (ca 4 liter) signal genom orange
varningslampa 1
Bränslemätaren 2 på FIDEU
(b 75)
L Anvisning:
Visas endast bara två staplar,
finns det ca 4 liter bränslereserv
kvar (extra signal genom orange
varningslampa 1).
Bränsle
1
2
10GEBKs6.book Seite 33 Montag, 23. Januar 2006 2:16 14

2
34
Säkerhetskontroll

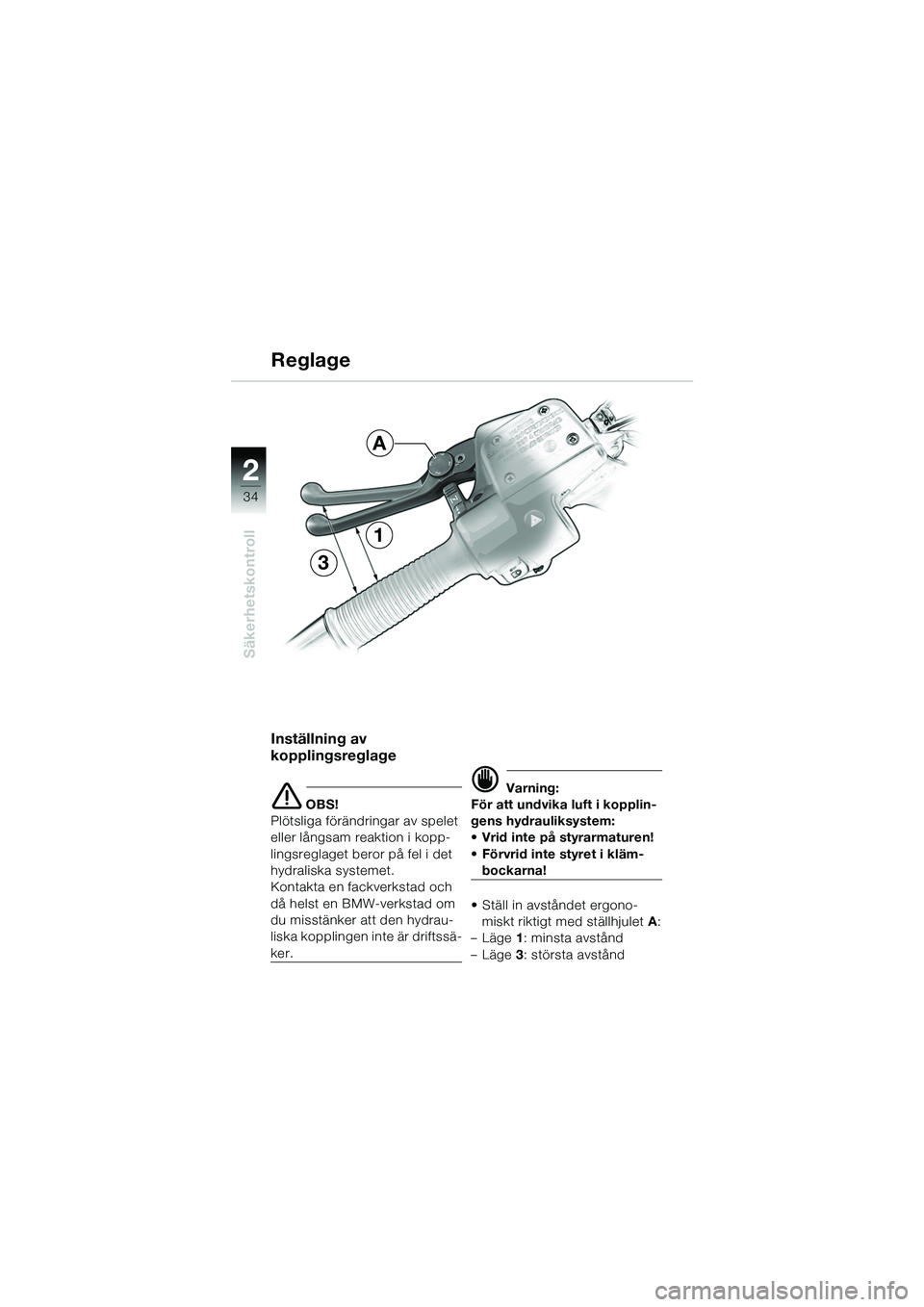

Reglage
Inställning av
kopplingsreglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en fackverkstad och
då helst en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är driftssä-
ker.
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
• Ställ in avståndet ergono- miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
1
3
A
10GEBKs6.book Seite 34 Montag, 23. Januar 2006 2:16 14

2

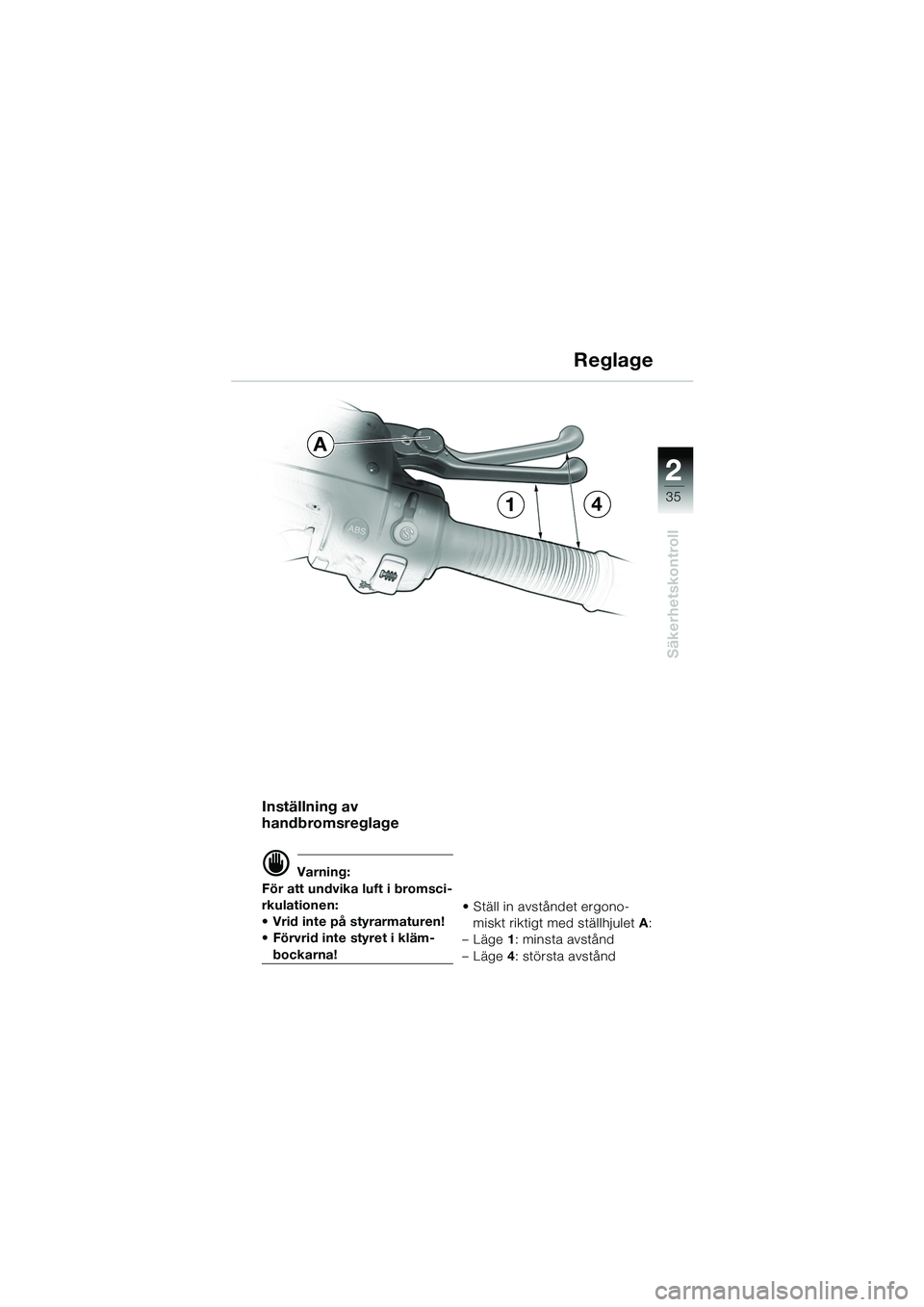

35
Säkerhetskontroll
Inställning av
handbromsreglage
d Varning:
För att undvika luft i bromsci-
rkulationen:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna! • Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
14
A
10GEBKs6.book Seite 35 Montag, 23. Januar 2006 2:16 14

2

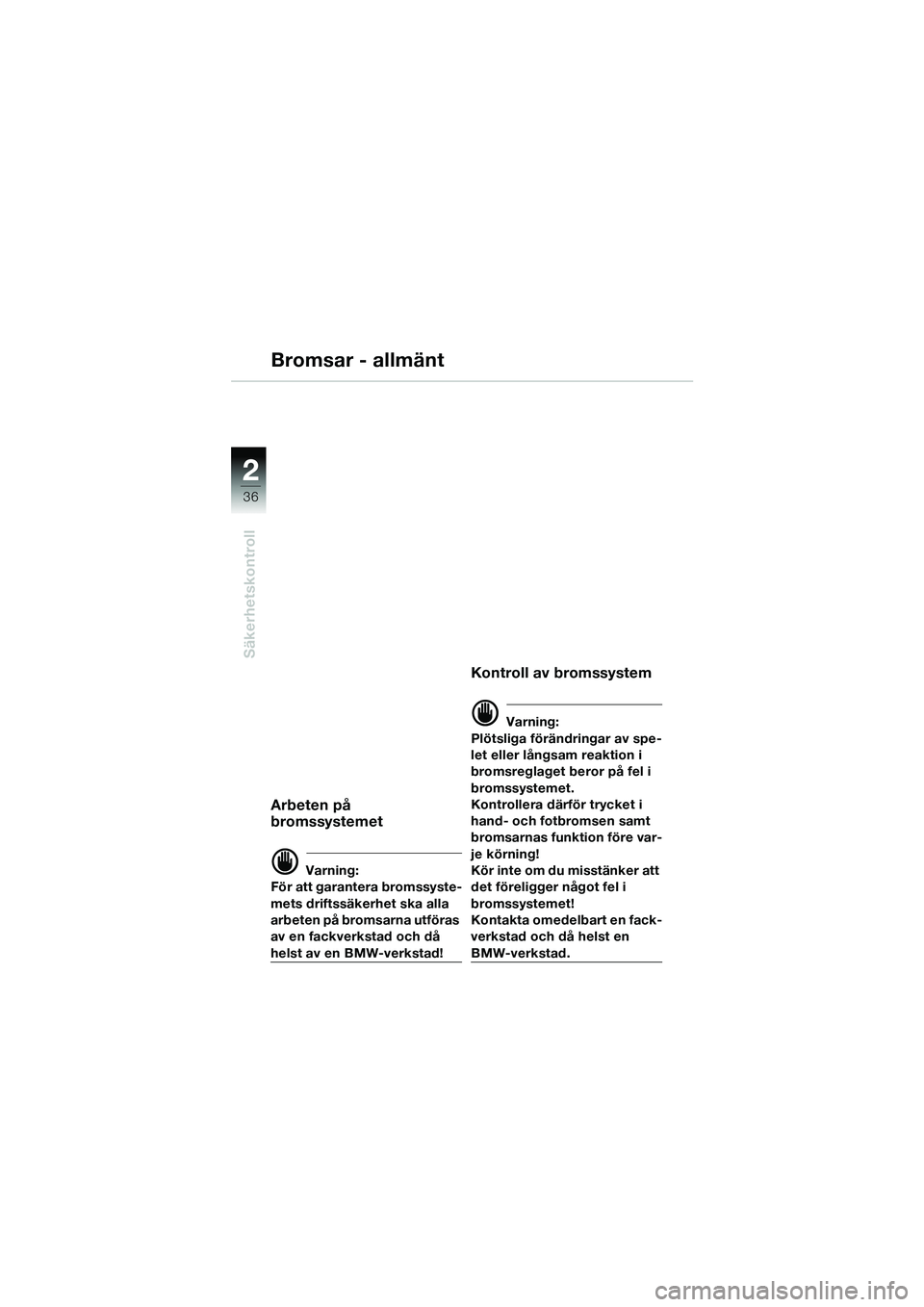

36
Säkerhetskontroll
Bromsar - allmänt
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla
arbeten på bromsarna utföras
av en fackverkstad och då
helst av en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget be ror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10GEBKs6.book Seite 36 Montag, 23. Januar 2006 2:16 14

2

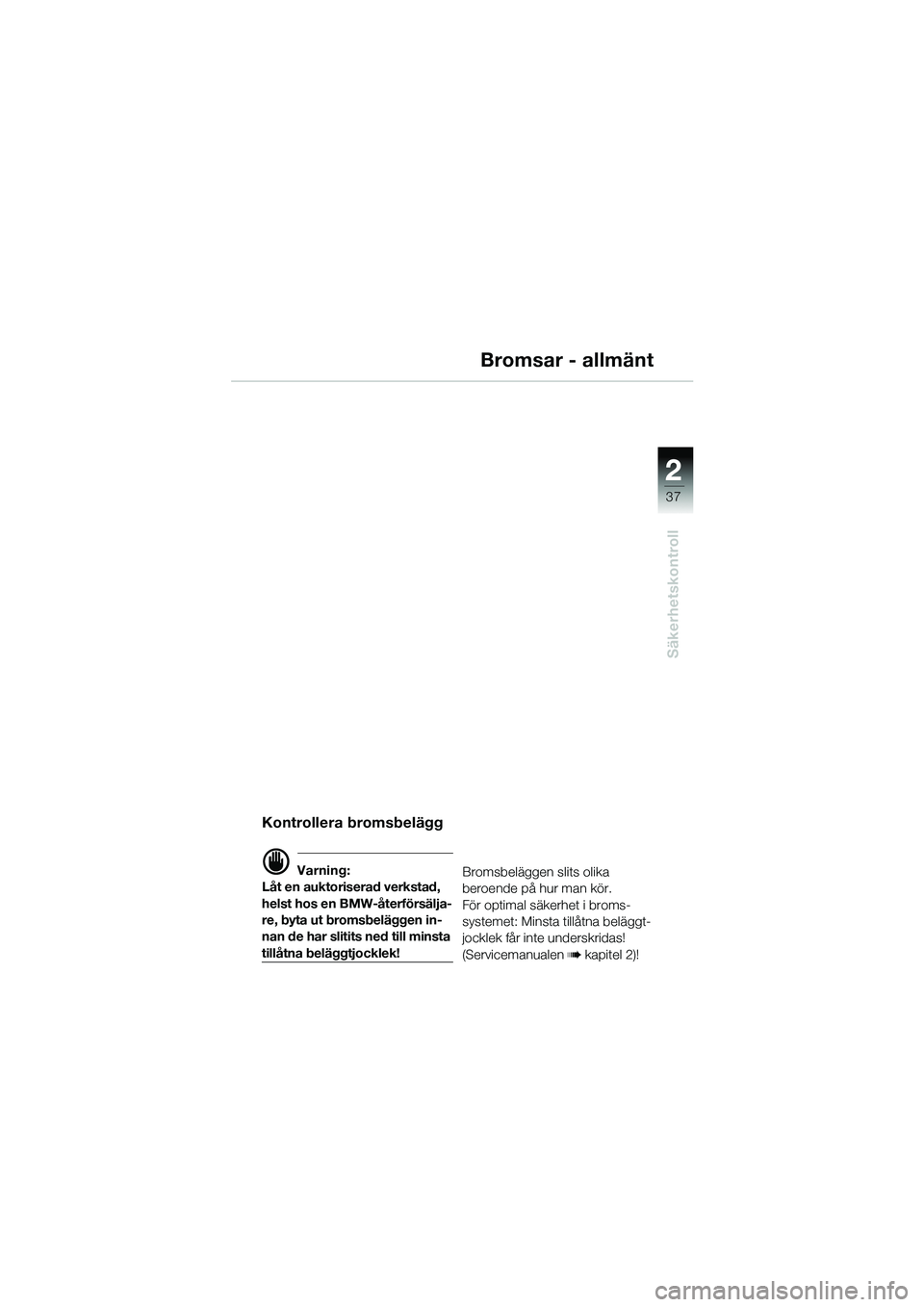

37
Säkerhetskontroll
Bromsar - allmänt
Kontrollera bromsbelägg
d Varning:
LÃ¥t en auktoriserad verkstad,
helst hos en BMW-återförsälja-
re, byta ut bromsbeläggen in-
nan de har slitits ned till minsta
tillåtna beläggtjocklek! Bromsbeläggen slits olika
beroende på hur man kör.
För optimal säkerhet i broms-
systemet: Minsta tillåtna beläggt-
jocklek får inte underskridas!
(Servicemanualen b kapitel 2)!
10GEBKs6.book Seite 37 Montag, 23. Januar 2006 2:16 14

2

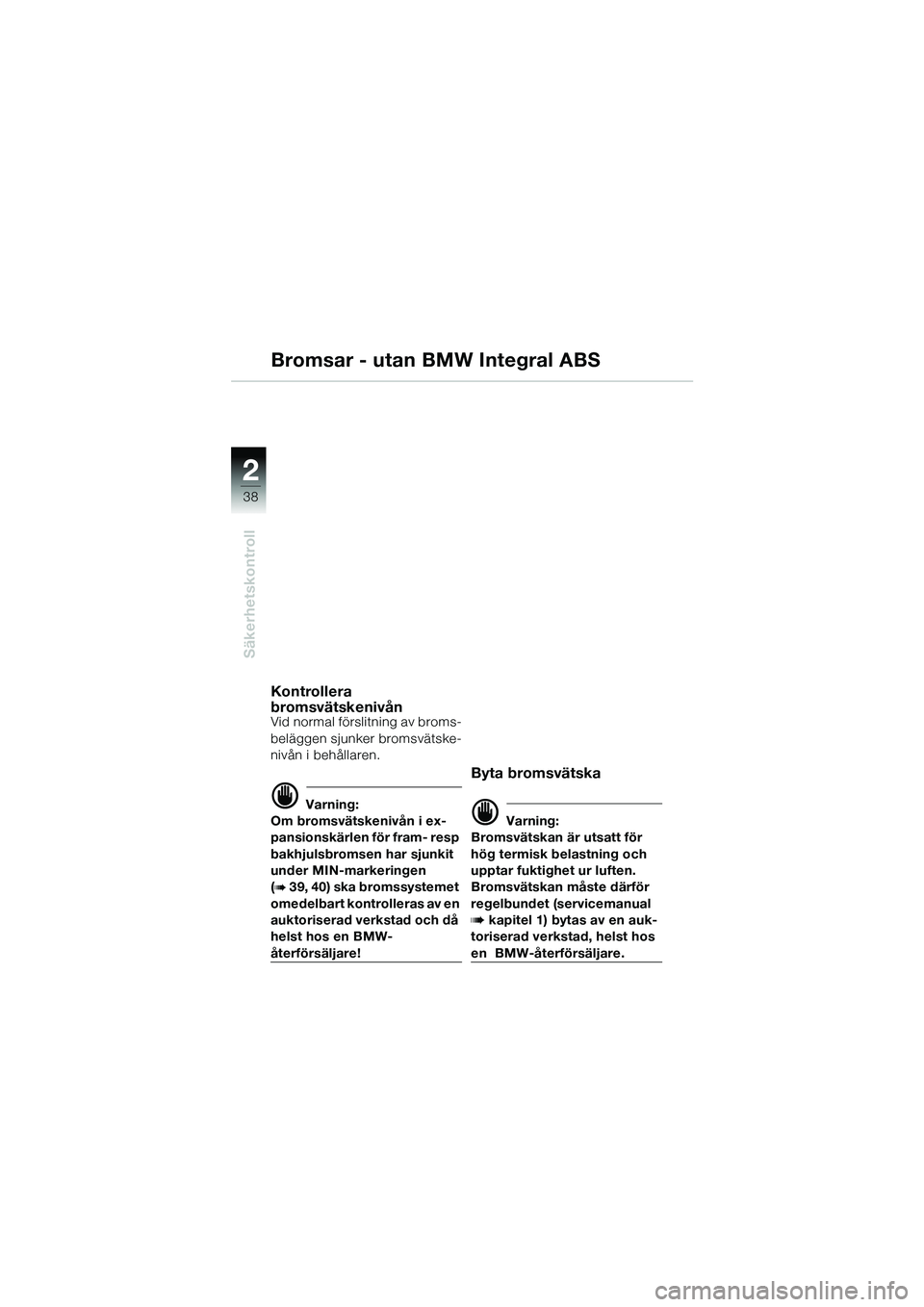

38
Säkerhetskontroll
Bromsar - utan BMW Integral ABS
Kontrollera
bromsvätskenivån
Vid normal förslitning av broms-
beläggen sjunker bromsvätske-
nivån i behållaren.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlen för fram- resp
bakhjulsbromsen har sjunkit
under MIN-markeringen
(
b 39, 40) ska bromssystemet
omedelbart kontrolleras av en
auktoriserad verkstad och då
helst hos en BMW-
återförsäljare!
Byta bromsvätska
d Varning:
Bromsvätskan är utsatt för
hög termisk belastning och
upptar fuktighet ur luften.
Bromsvätskan måste därför
regelbundet (servicemanual
b kapitel 1) bytas av en auk-
toriserad verkstad, helst hos
en BMW-återförsäljare.
