Översikt och handhavande
Sadel
R 1150 GS Adventure

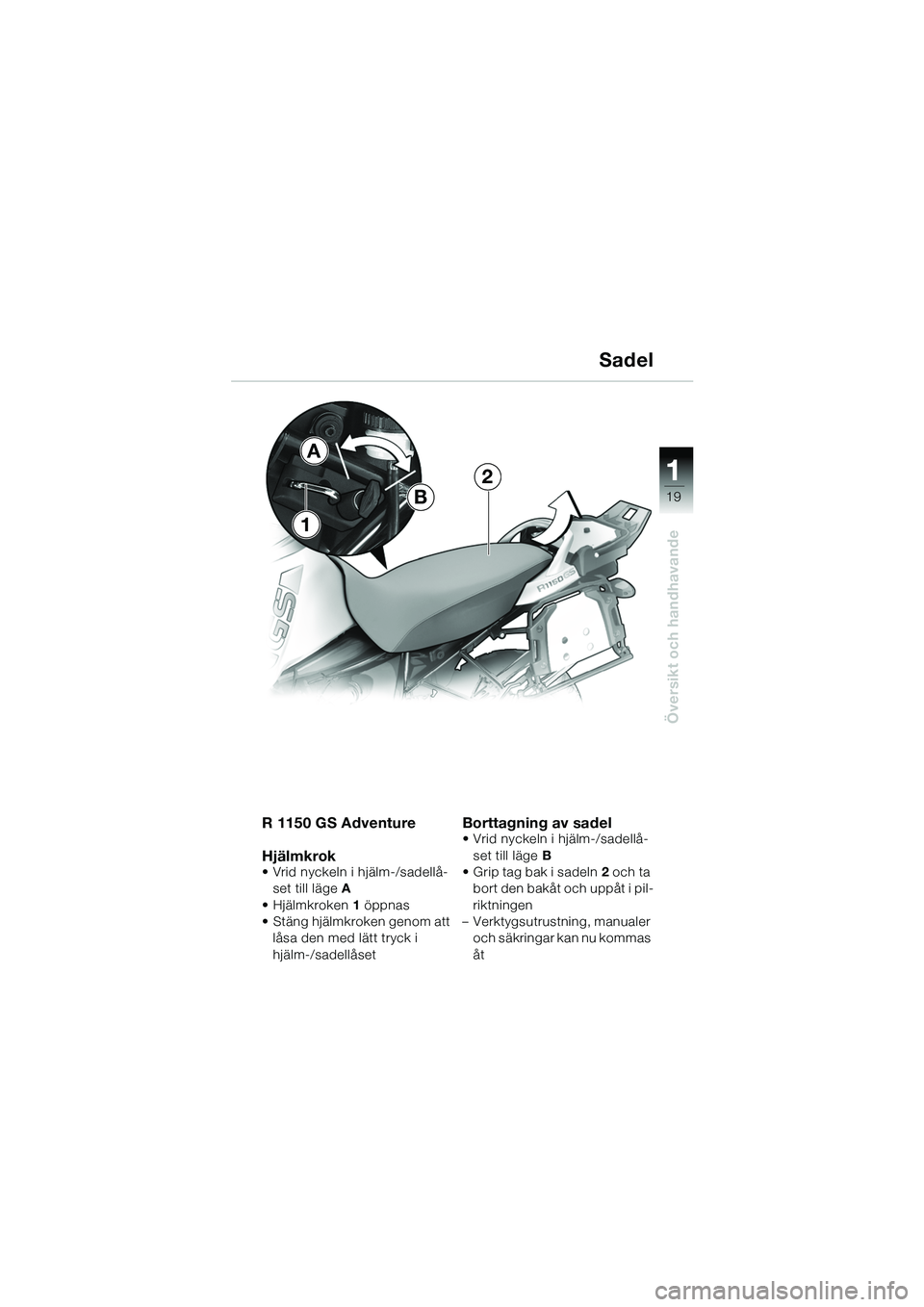

Hjälmkrok
• Vrid nyckeln i hjälm-/sadellå-set till läge A
• Hjälmkroken 1 öppnas
• Stäng hjälmkroken genom att låsa den med lätt tryck i
hjälm-/sadellåset
Borttagning av sadel• Vrid nyckeln i hjälm-/sadellå-
set till läge B
• Grip tag bak i sadeln 2 och ta
bort den bakåt och uppåt i pil-
riktningen
–Verktygsutrustning, manualer och säkringar kan nu kommas
åt
B
A
1
2
10GEBKs6.book Seite 19 Montag, 23. Januar 2006 2:16 14

11
20
Översikt och handhavande
Sadel

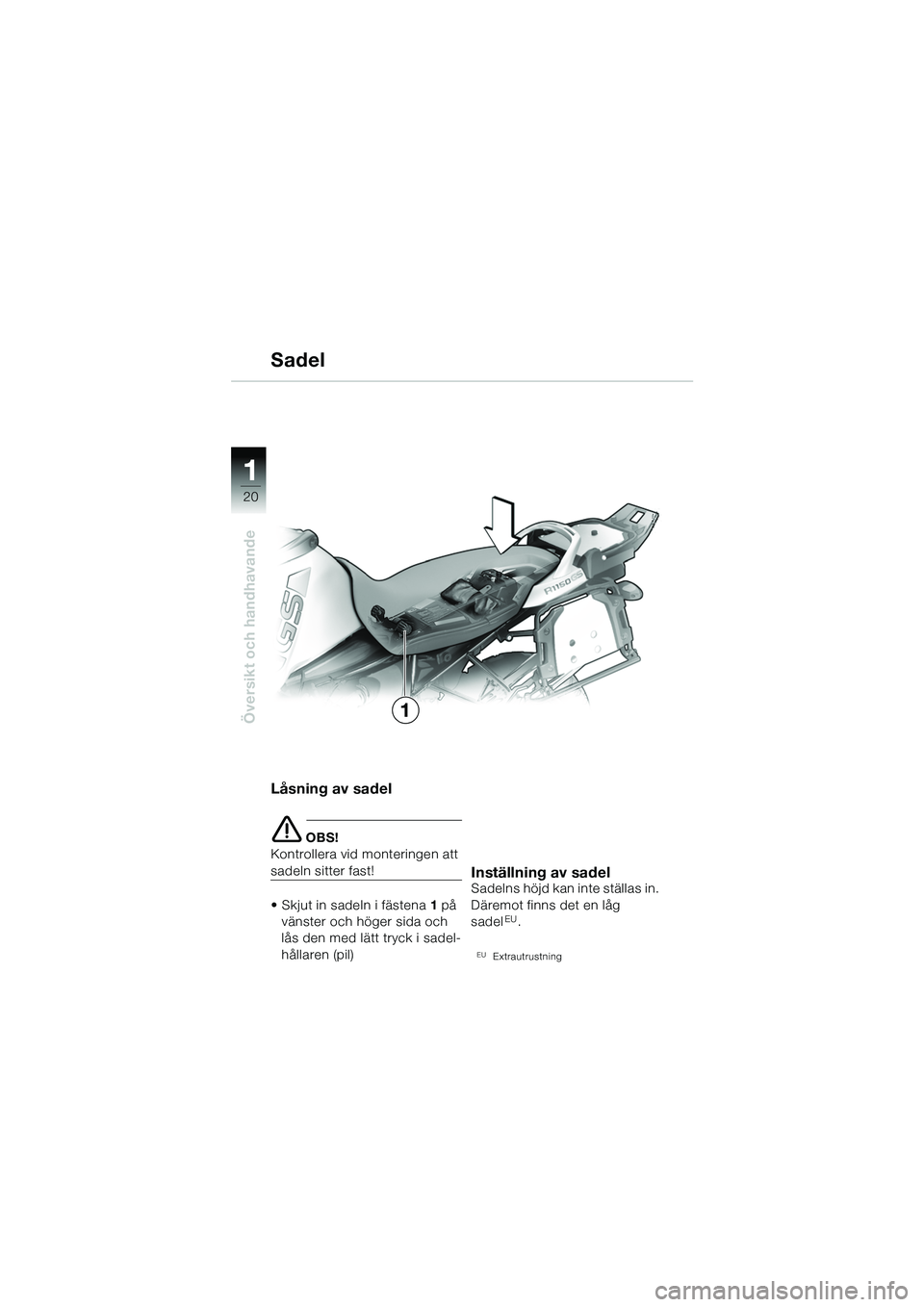

Låsning av sadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast!
• Skjut in sadeln i fästena 1 på
vänster och höger sida och
lås den med lätt tryck i sadel-
hållaren (pil)Inställning av sadelSadelns höjd kan inte ställas in.
Däremot finns det en låg
sadel
EU.
EUExtrautrustning
1
10GEBKs6.book Seite 20 Montag, 23. Januar 2006 2:16 14

111
21
Översikt och handhavande
R1150 GS
d Varning:
Efter en omkullkörning eller
när man har tappat motor-
cykeln, ska man kontrollera
att systemväskorna sitter
korrekt.
Varje systemväska får lastas
med max 10 kg!
Med systemväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!
Öppna systemväskor• Vrid nyckeln i väsklåset till
läget A
• Fäll upp bärhandtaget 1 och
låsanordningen 2
–Båda siktfönstren 3 visar rött
• Öppna systemväskan
EUExtrautrustning
SystemväskorEU
A
1
2
3
A
10GEBKs6.book Seite 21 Montag, 23. Januar 2006 2:16 14

11
22

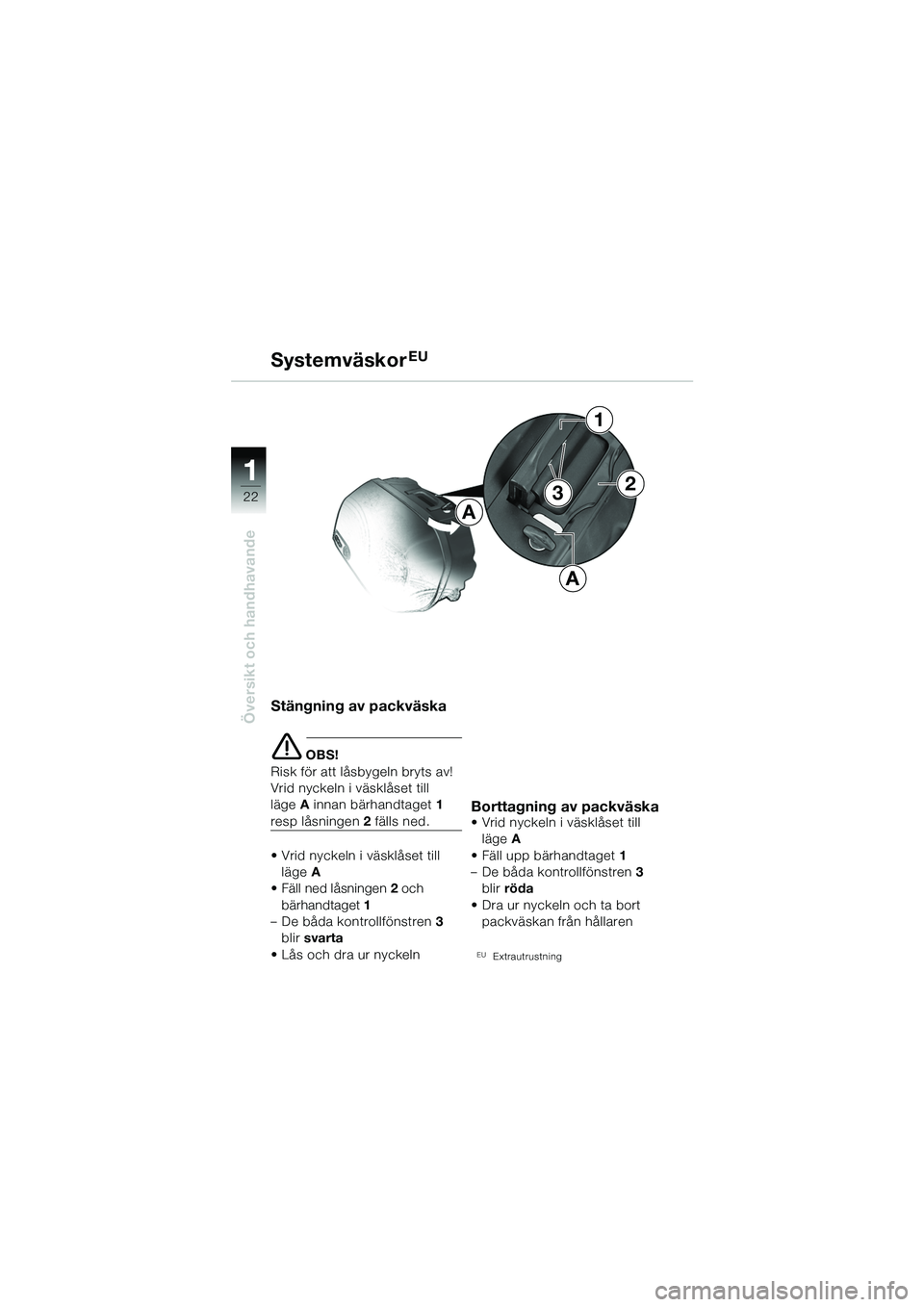

Översikt och handhavandeStängning av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till
läge A innan bärhandtaget 1
resp låsningen 2 fälls ned.
• Vrid nyckeln i väsklåset till läge A
• Fäll ned låsningen 2 och
bärhandtaget 1
– De båda kontrollfönstren 3
blir svarta
• Lås och dra ur nyckelnBorttagning av packväska• Vrid nyckeln i väsklåset till läge A
• Fäll upp bärhandtaget 1
– De båda kontrollfönstren 3
blir röda
• Dra ur nyckeln och ta bort packväskan från hållaren
EUExtrautrustning
A
1
2
Systemväskor
EU
3
A
10GEBKs6.book Seite 22 Montag, 23. Januar 2006 2:16 14

111
23
Översikt och handhavande
A
1
2
A
3

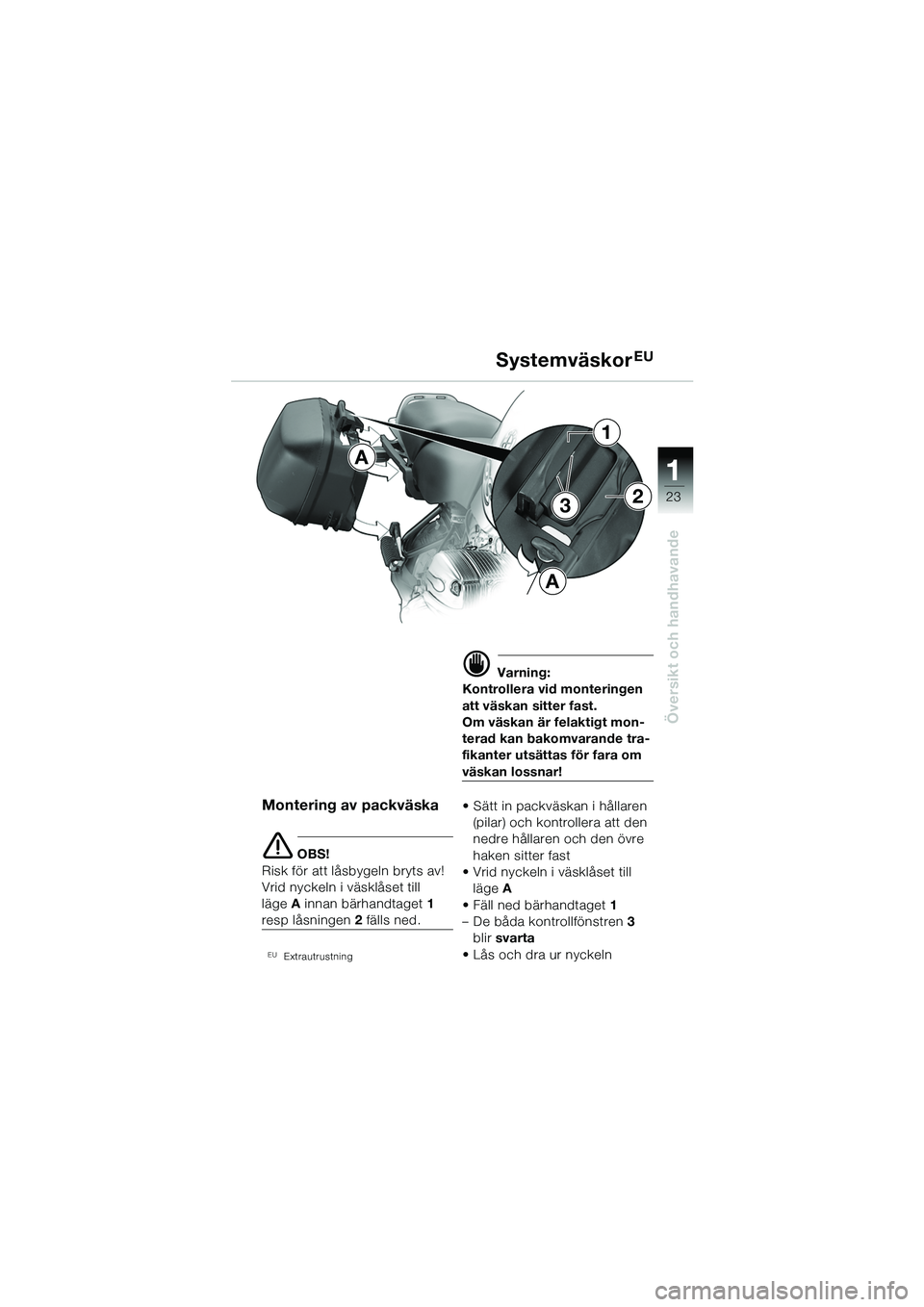

Montering av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till
läge A innan bärhandtaget 1
resp låsningen 2 fälls ned.
EUExtrautrustning
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt mon-
terad kan bakomvarande tra-
fikanter utsättas för fara om
väskan lossnar!
• Sätt in packväskan i hållaren (pilar) och kontrollera att den
nedre hållaren och den övre
haken sitter fast
• Vrid nyckeln i väsklåset till läge A
• Fäll ned bärhandtaget 1
– De båda kontrollfönstren 3
blir svarta
• Lås och dra ur nyckeln
SystemväskorEU
10GEBKs6.book Seite 23 Montag, 23. Januar 2006 2:16 14

11
24
Översikt och handhavande
R1150 GS Adventure
d Varning:
Efter en omkullkörning eller
när man har tappat motor-
cykeln, ska man kontrollera
att aluminiumväskorna sitter
korrekt!
Belasta väskhållare utan
väska med max 5 kg, Belasta
aluminiumväskor med max
10 kg va r d e ra !
Med aluminiumväskorna re-
kommenderas en hastighets-
begränsning på 130 km/h!

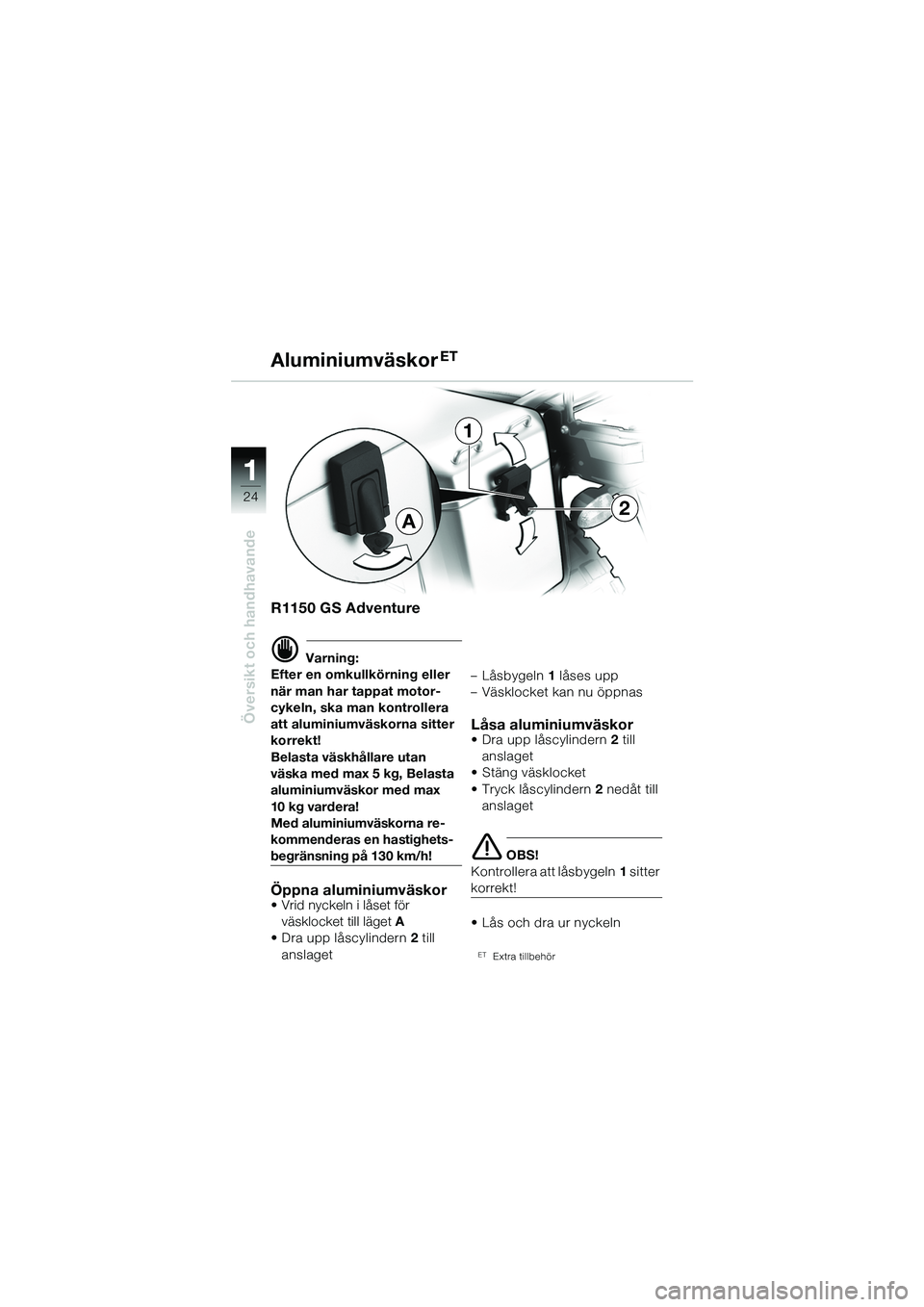

Öppna aluminiumväskor• Vrid nyckeln i låset för väsklocket till läget A
• Dra upp låscylindern 2 till
anslaget –Låsbygeln
1 låses upp
– Väsklocket kan nu öppnas
Låsa aluminiumväskor• Dra upp låscylindern 2 till
anslaget
•Stäng väsklocket
• Tryck låscylindern 2 nedåt till
anslaget
e OBS!
Kontrollera att låsbygeln 1 sitter
korrekt!
• Lås och dra ur nyckeln
ETExtra tillbehör
AluminiumväskorET
A
1
2
10GEBKs6.book Seite 24 Montag, 23. Januar 2006 2:16 14

111
25
Översikt och handhavande
AluminiumväskorET

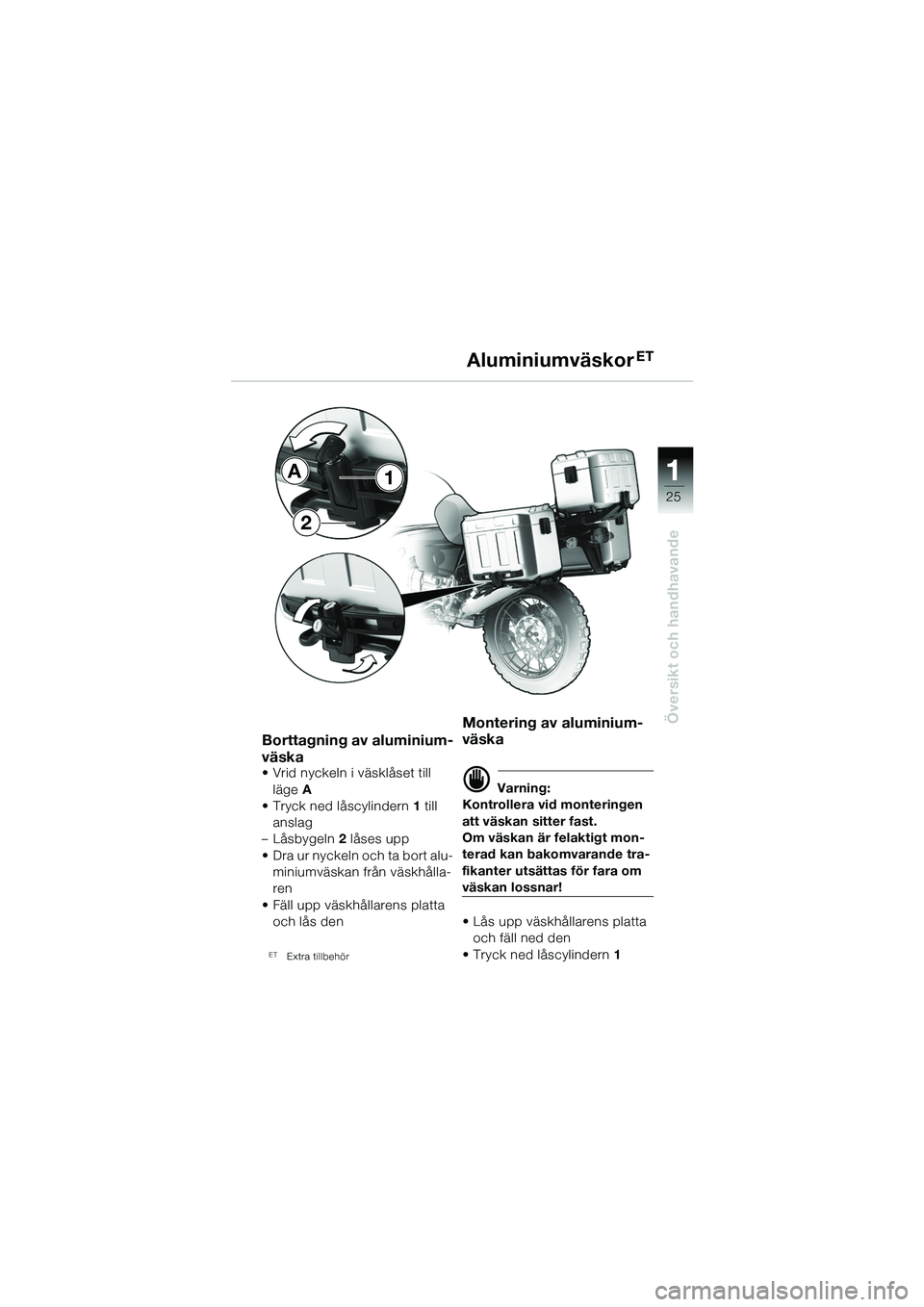

Borttagning av aluminium-
väska
• Vrid nyckeln i väsklåset till läge A
• Tryck ned låscylindern 1 till
anslag
– Låsbygeln 2 låses upp
• Dra ur nyckeln och ta bort alu- miniumväskan från väskhålla-
ren
• Fäll upp väskhållarens platta och lås den
ET Extra tillbehör
Montering av aluminium-
väska
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt mon-
terad kan bakomvarande tra-
fikanter utsättas för fara om
väskan lossnar!
• Lås upp väskhållarens platta och fäll ned den
• Tryck ned låscylindern 1
A1
2
10GEBKs6.book Seite 25 Montag, 23. Januar 2006 2:16 14

11
26
Översikt och handhavande
AluminiumväskorET/topcaseET

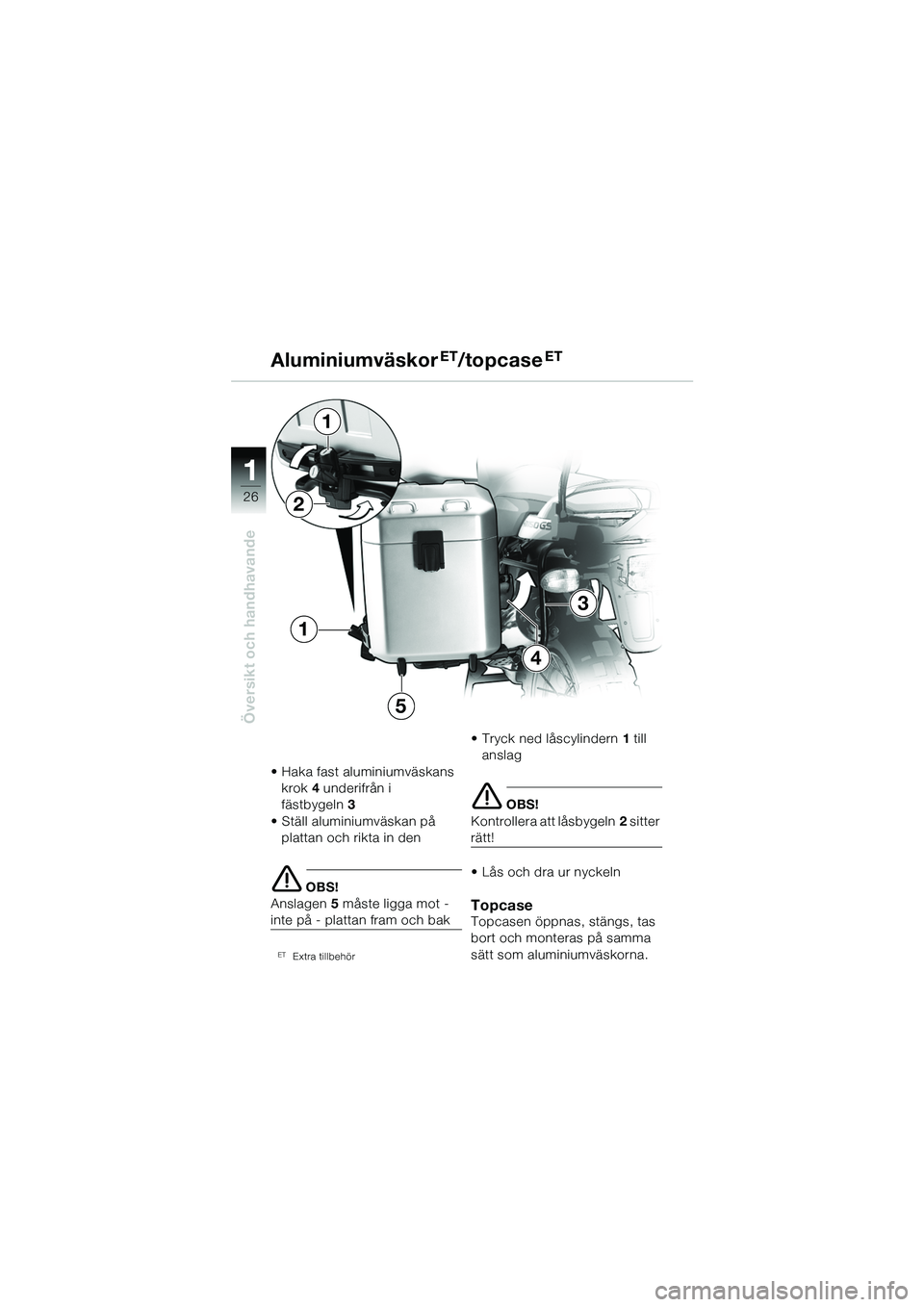

• Haka fast aluminiumväskans krok 4 underifrån i
fästbygeln 3
• Ställ aluminiumväskan på plattan och rikta in den
e OBS!
Anslagen 5 måste ligga mot -
inte på - plattan fram och bak
ET Extra tillbehör
• Tryck ned låscylindern 1 till
anslag
e OBS!
Kontrollera att låsbygeln 2 sitter
rätt!
• Lås och dra ur nyckeln
TopcaseTopcasen öppnas, stängs, tas
bort och monteras på samma
sätt som aluminiumväskorna.
3
4
5
1
2
1
10GEBKs6.book Seite 26 Montag, 23. Januar 2006 2:16 14

111
27
Översikt och handhavande
A
B
C
R 1150 GS

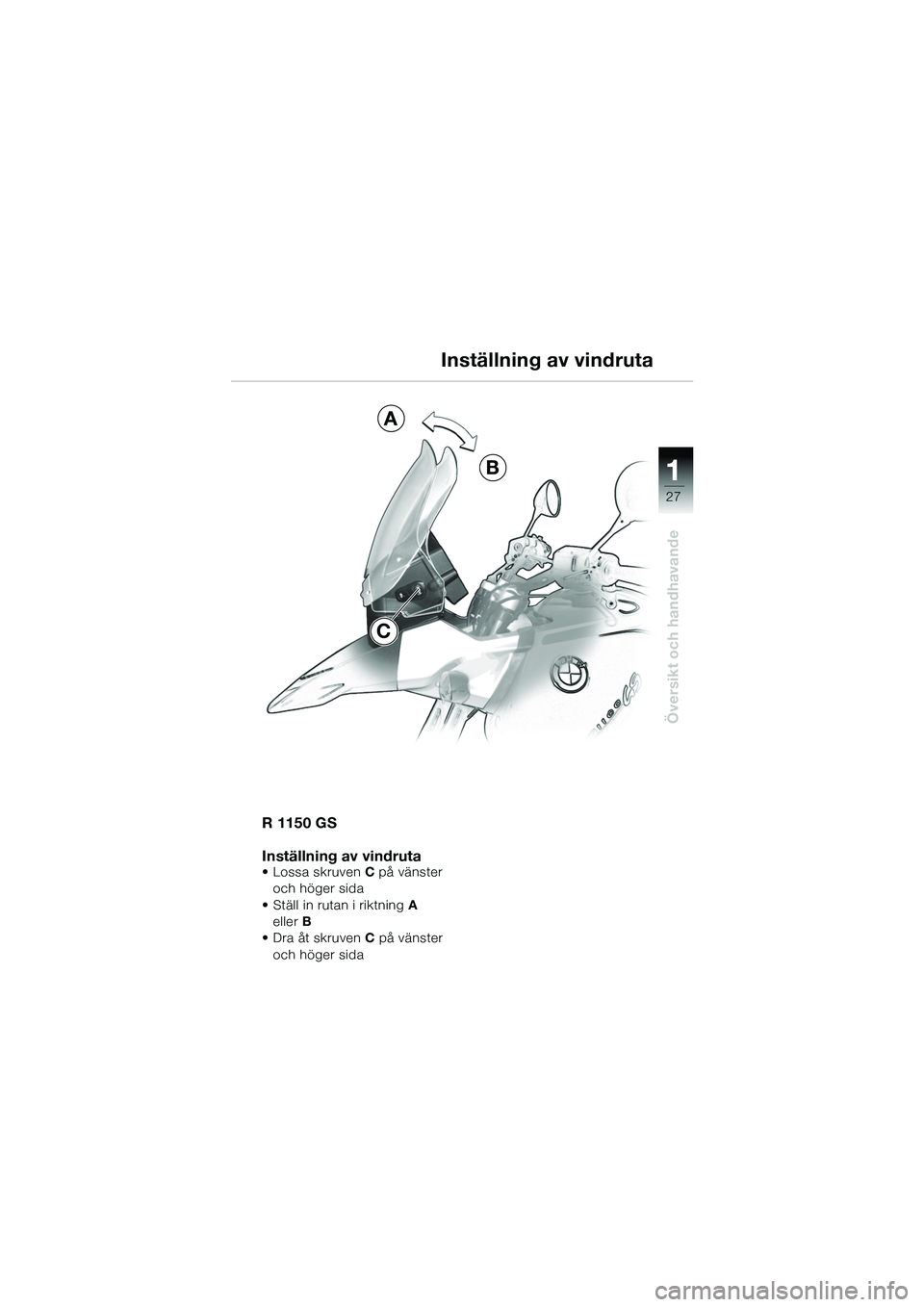

Inställning av vindruta
• Lossa skruven C på vänster
och höger sida
• Ställ in rutan i riktning A
eller B
• Dra åt skruven C på vänster
och höger sida
Inställning av vindruta
10GEBKs6.book Seite 27 Montag, 23. Januar 2006 2:16 14

2
28
Säkerhetskontroll

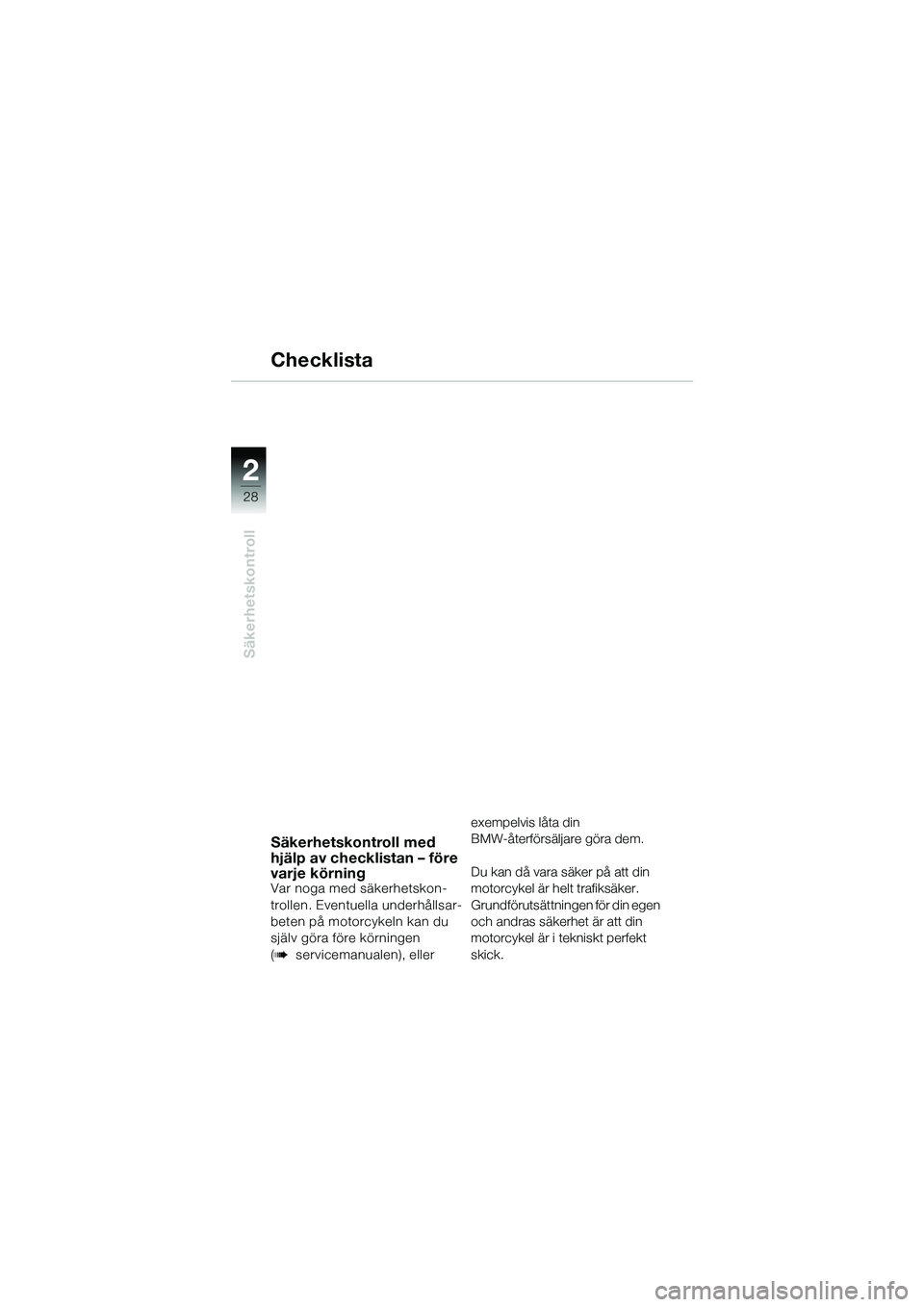

Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
b servicemanualen), eller exempelvis låta din
BMW-återförsäljare göra dem.
Du kan då vara
säker på att din
motorcykel är helt trafiksäker.
Grundförutsättningen för din egen
och andras säkerhet är att din
motorcykel är i tekniskt perfekt
skick.
Checklista
10GEBKs6.book Seite 28 Montag, 23. Januar 2006 2:16 14
