BMW MOTORRAD R 1150 GS 2002 Manual do condutor (in Portuguese)

111
9

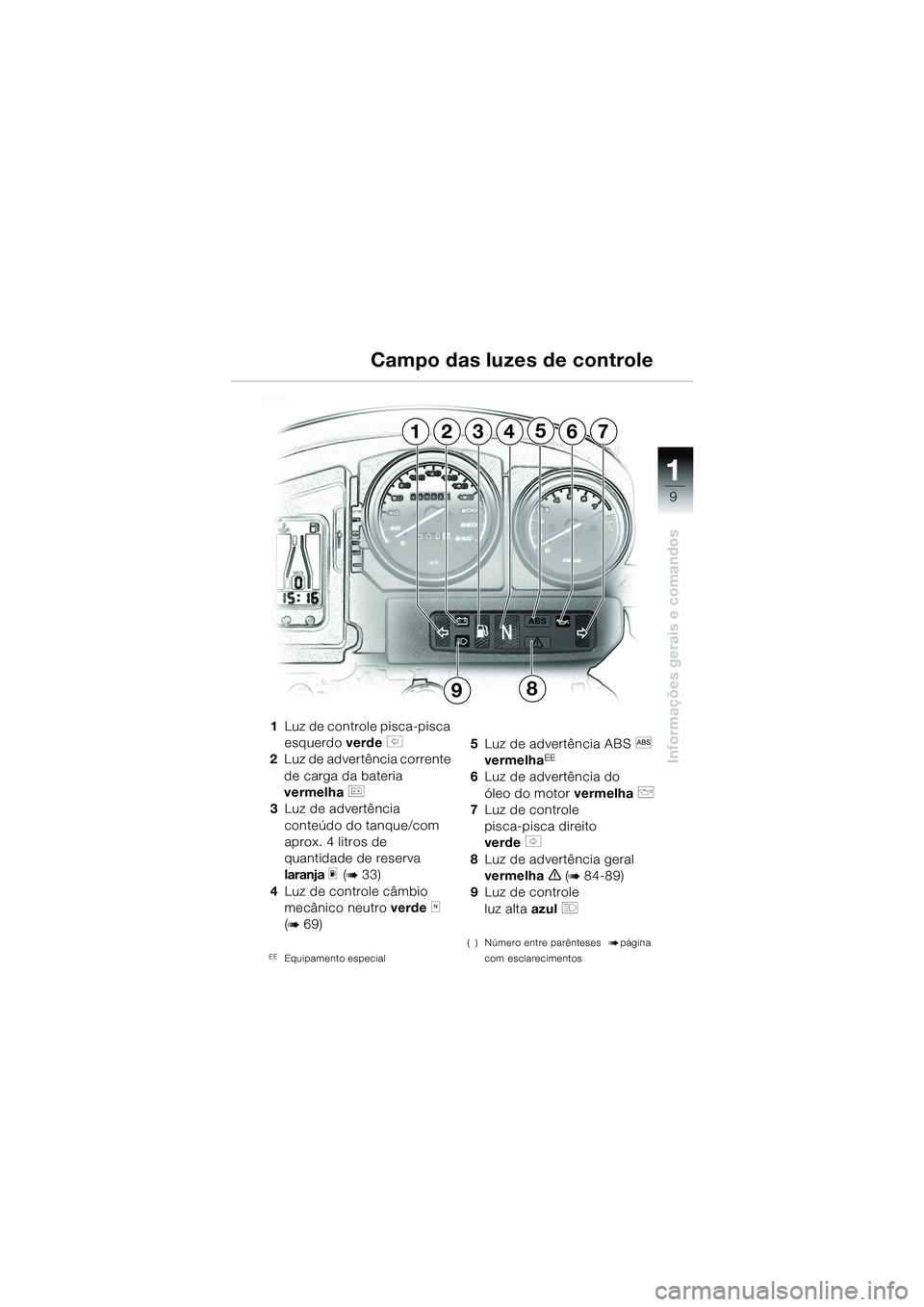

Informações gerais e comandos
Campo das luzes de controle
124637
9
5
8
1Luz de controle pisca-pisca
esquerdo verde
s
2 Luz de advertência corrente
de carga da bateria
vermelha
r
3 Luz de advertência
conteúdo do tanque/com
aprox. 4 litros de
quantidade de reserva
laranja
m(b33)
4 Luz de controle câmbio
mecânico neutro verde
k
(
b69)
EEEquipamento especial
5 Luz de advertência ABS l
vermelhaEE
6Luz de advertência do
óleo do motor vermelha
p
7Luz de controle
pisca-pisca direito
verde
t
8 Luz de advertência geral
vermelha
e (b 84-89)
9 Luz de controle
luz alta azul
q
( ) Número entre parênteses bpágina
com esclarecimentos
10geBKb6.book Seite 9 Montag, 23. Januar 2006 10:09 10

11
10

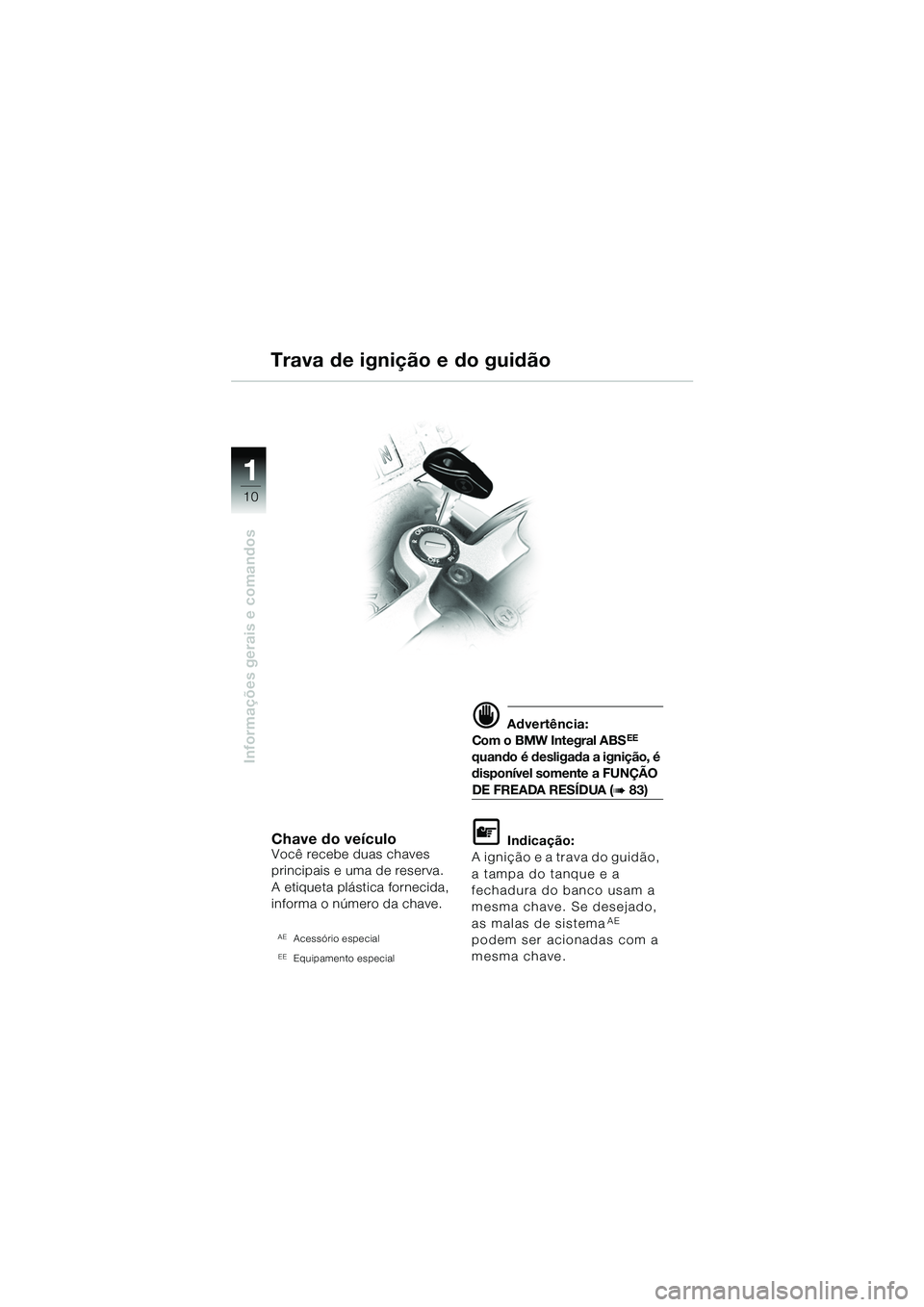

Informações gerais e comandos
Trava de ignição e do guidão
Chave do veículoVocê recebe duas chaves
principais e uma de reserva.
A etiqueta plástica fornecida,
informa o número da chave.
AEAcessório especial
EEEquipamento especial
d Advertência:
Com o BMW Integral ABSEE
quando é desligada a ignição, é
disponível somente a FUNÇÃO
DE FREADA RESÍDUA (b83)
L Indicação:
A ignição e a trava do guidão,
a tampa do tanque e a
fechadura do banco usam a
mesma chave. Se desejado,
as malas de sistema
AE
podem ser acionadas com a
mesma chave.
10geBKb6.book Seite 10 Montag, 23. Januar 2006 10:09 10

111
11
Informações gerais e comandos

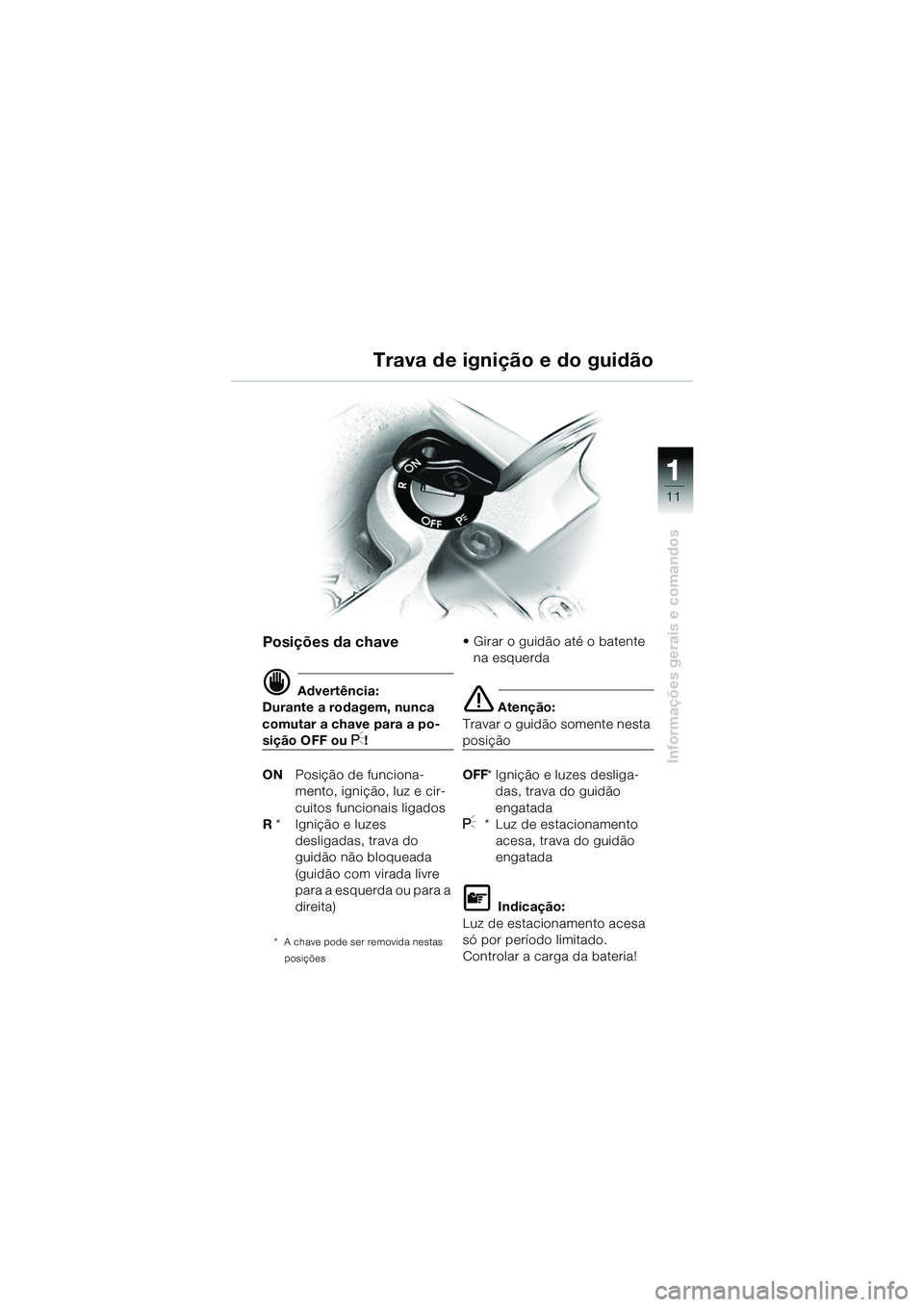

Trava de ignição e do guidão
Posições da chave
d Advertência:
Durante a rodagem, nunca
comutar a chave para a po-
sição OFF ou I!
ON Posição de funciona-
mento, ignição, luz e cir-
cuitos funcionais ligados
R * Ignição e luzes
desligadas, trava do
guidão não bloqueada
(guidão com virada livre
para a esquerda ou para a
direita)
* A chave pode ser removida nestas
posições
• Girar o guidão até o batente na esquerda
e Atenção:
Travar o guidão somente nesta
posição
OFF * Ignição e luzes desliga-
das, trava do guidão
engatada
I* Luz de estacionamento acesa, trava do guidão
engatada
L Indicação:
Luz de estacionamento acesa
só por período limitado.
Controlar a carga da bateria!
10geBKb6.book Seite 11 Montag, 23. Januar 2006 10:09 10

11
12
Informações gerais e comandos
1

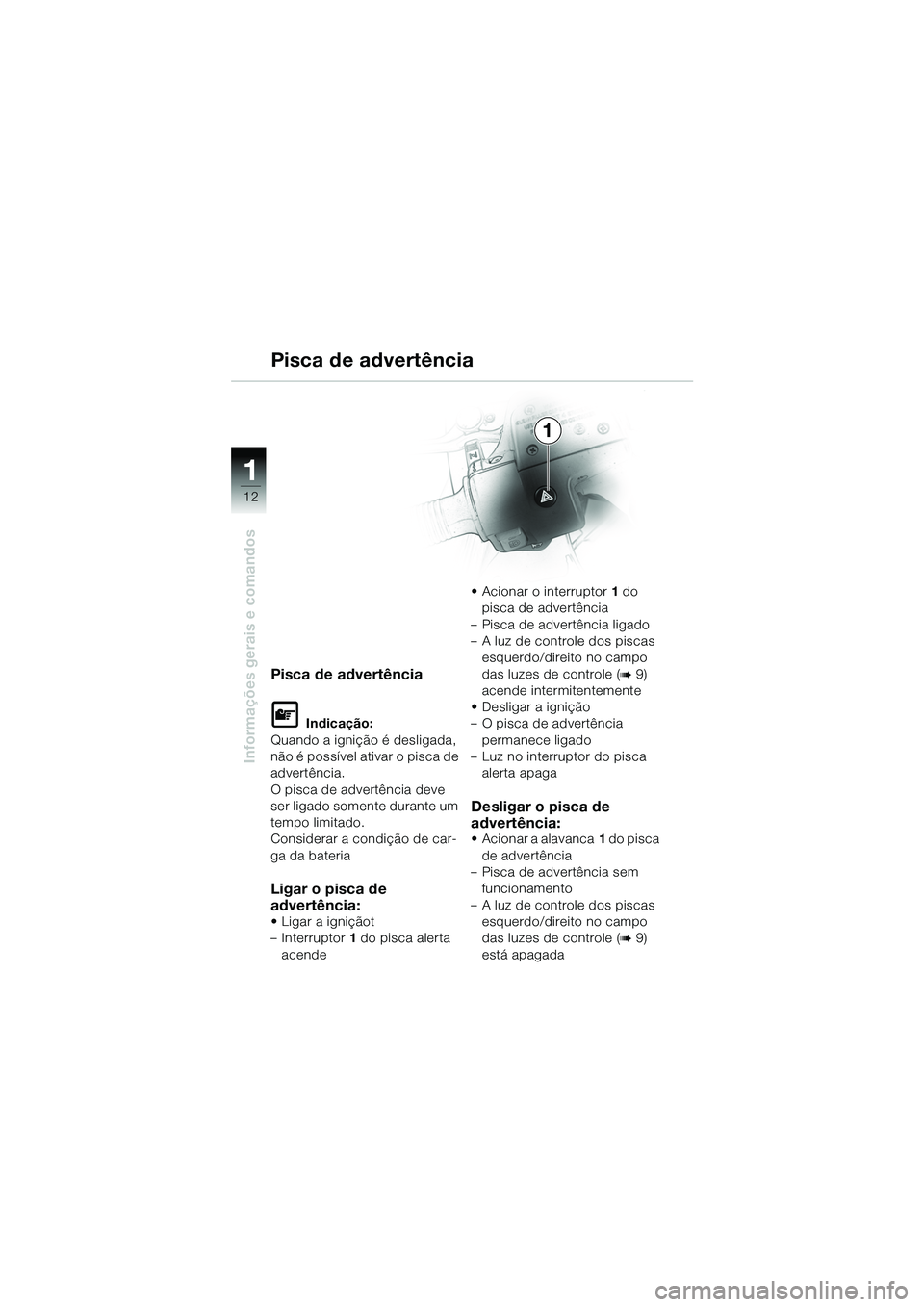

Pisca de advertência
L Indicação:
Quando a ignição é desligada,
não é possível ativar o pisca de
advertência.
O pisca de advertência deve
ser ligado somente durante um
tempo limitado.
Considerar a condição de car-
ga da bateria
Ligar o pisca de
advertência:
• Ligar a igniçãot
– Interruptor 1 do pisca alerta
acende • Acionar o interruptor
1 do
pisca de advertência
– Pisca de advertência ligado
– A luz de controle dos piscas esquerdo/direito no campo
das luzes de controle (
b9)
acende intermitentemente
• Desligar a ignição
– O pisca de advertência permanece ligado
– Luz no interruptor do pisca alerta apaga
Desligar o pisca de
advertência:
• Acionar a alavanca 1 do pisca
de advertência
– Pisca de advertência sem funcionamento
– A luz de controle dos piscas esquerdo/direito no campo
das luzes de controle (
b9)
está apagada
Pisca de advertência
10geBKb6.book Seite 12 Montag, 23. Januar 2006 10:09 10

111
13

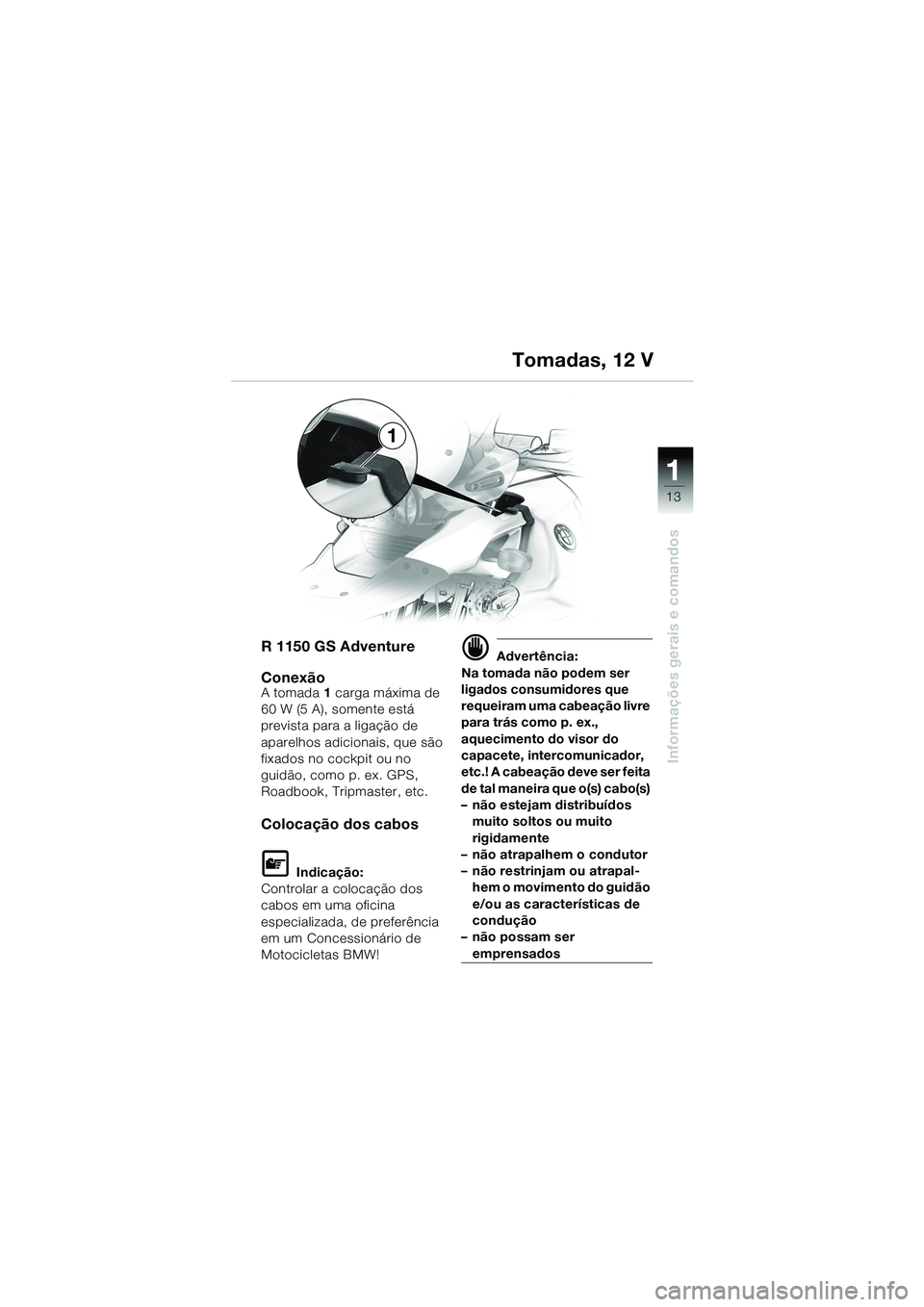

Informações gerais e comandos
1
R 1150 GS Adventure
Conexão
A tomada 1 carga máxima de
60 W (5 A), somente está
prevista para a ligação de
aparelhos adicionais, que são
fixados no cockpit ou no
guidão, como p. ex. GPS,
Roadbook, Tripmaster, etc.
Colocação dos cabos
L Indicação:
Controlar a colocação dos
cabos em uma oficina
especializada, de preferência
em um Concessionário de
Motocicletas BMW!
d Advertência:
Na tomada não podem ser
ligados consumidores que
requeiram uma cabeação livre
para trás como p. ex.,
aquecimento do visor do
capacete, intercomunicador,
etc.! A cabeação deve ser feita
de tal maneira que o(s) cabo(s)
–não estejam distribuídos
muito soltos ou muito
rigidamente
– não atrapalhem o condutor
– não restrinjam ou atrapal- hem o movimento do guidão
e/ou as características de
condução
– não possam ser
emprensados
Tomadas, 12 V
10geBKb6.book Seite 13 Montag, 23. Januar 2006 10:09 10

11
14

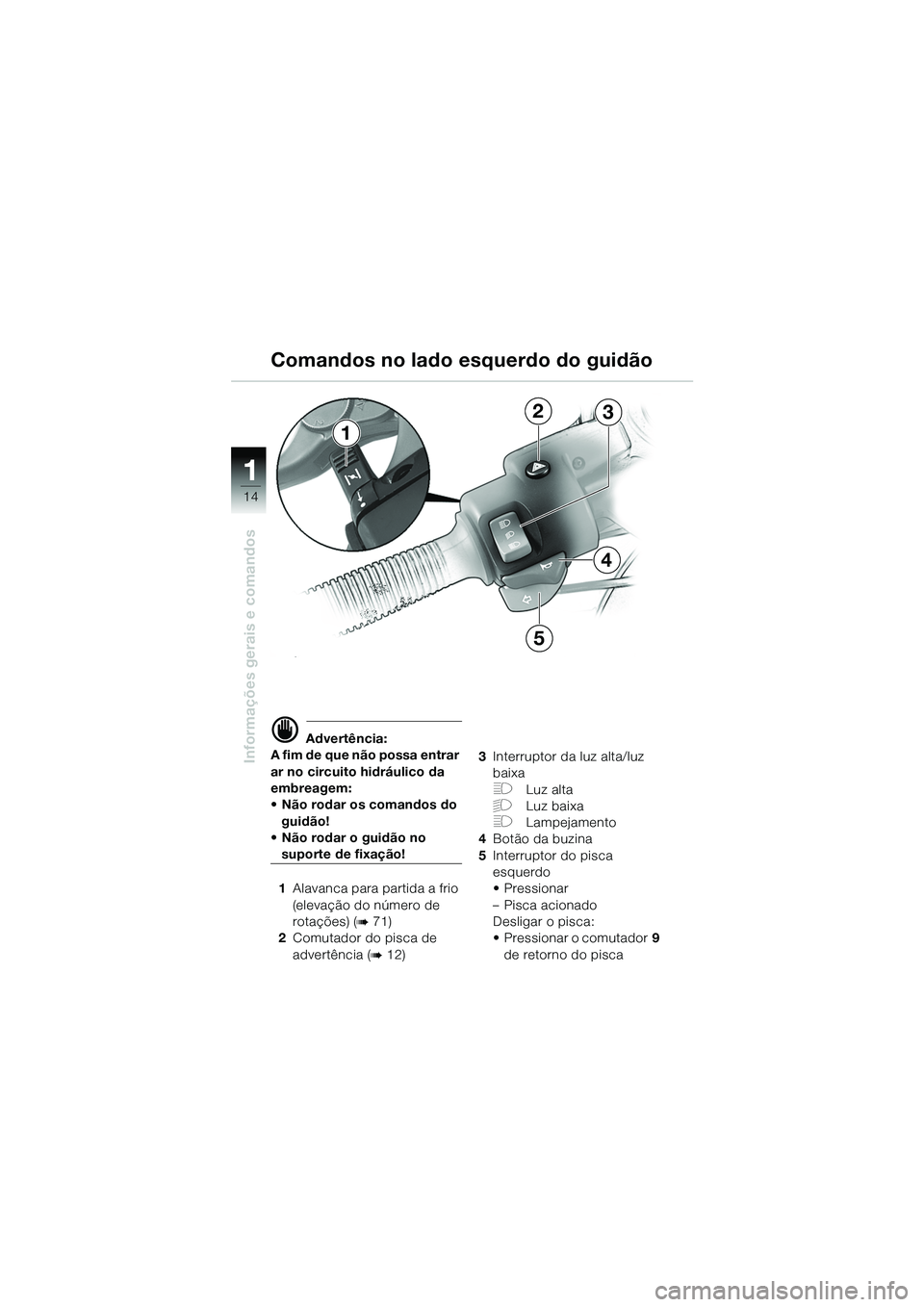

Informações gerais e comandos
1
23
4
5
d Advertência:
A fim de que não possa entrar
ar no circuito hidráulico da
embreagem:
• Não rodar os comandos do guidão!
• Não rodar o guidão no
suporte de fixação!
1 Alavanca para partida a frio
(elevação do número de
rotações) (
b71)
2 Comutador do pisca de
advertência (
b12) 3
Interruptor da luz alta/luz
baixa
FLuz alta
GLuz baixa
FLampejamento
4 Botão da buzina
5 Interruptor do pisca
esquerdo
• Pressionar
– Pisca acionado
Desligar o pisca:
• Pressionar o comutador 9
de retorno do pisca
Comandos no lado esquerdo do guidão
10geBKb6.book Seite 14 Montag, 23. Januar 2006 10:09 10

111
15

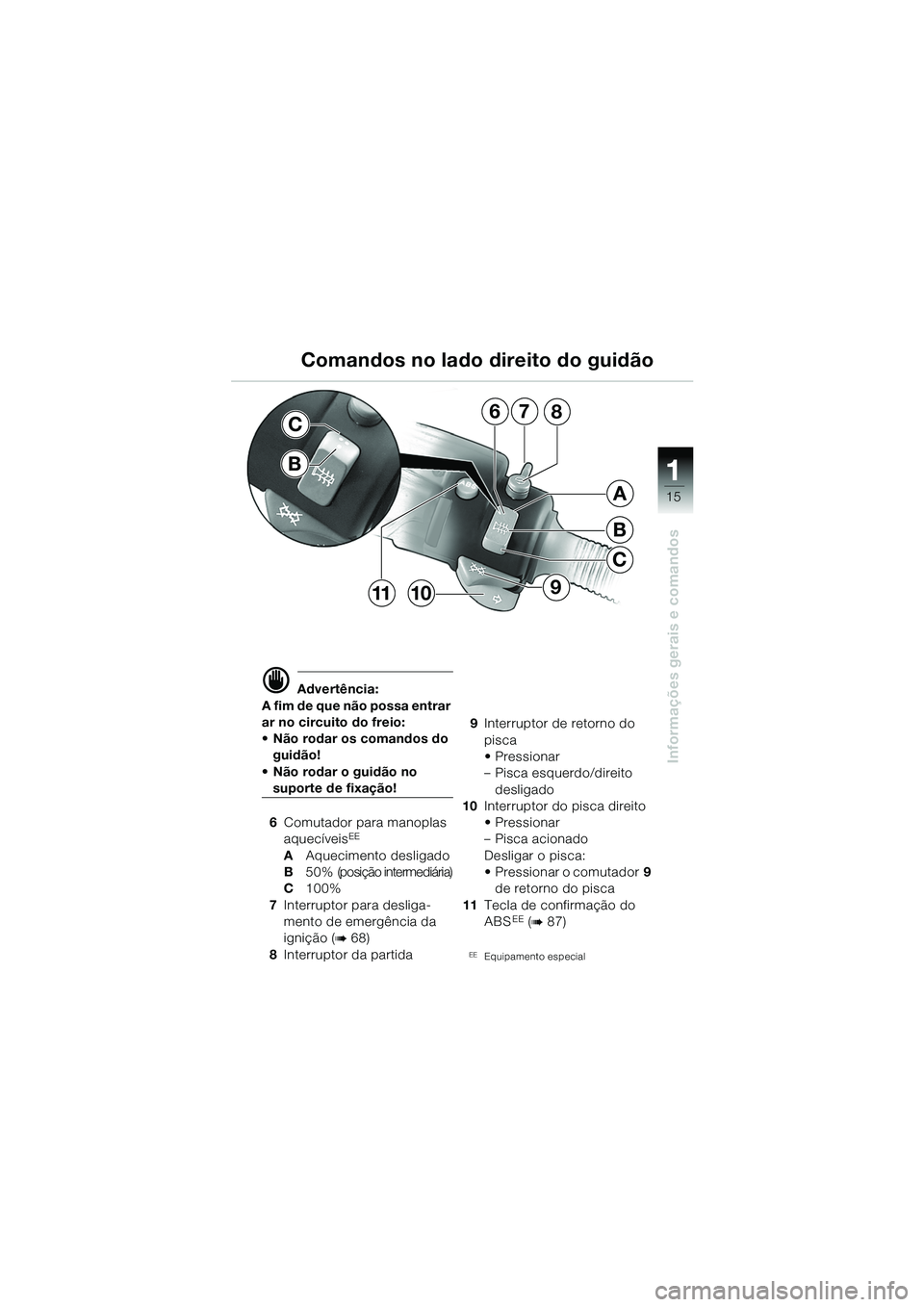

Informações gerais e comandos
d Advertência:
A fim de que não possa entrar
ar no circuito do freio:
• Não rodar os comandos do guidão!
• Não rodar o guidão no
suporte de fixação!
6 Comutador para manoplas
aquecíveis
EE
A Aquecimento desligado
B 5 0 % (posição intermediária)
C 100%
7 Interruptor para desliga-
mento de emergência da
ignição (
b68)
8 Interruptor da partida 9
Interruptor de retorno do
pisca
•Pressionar
– Pisca esquerdo/direito
desligado
10 Interruptor do pisca direito
•Pressionar
– Pisca acionado
Desligar o pisca:
• Pressionar o comutador 9
de retorno do pisca
11 Tecla de confirmação do
ABS
EE (b87)
EEEquipamento especial
Comandos no lado direito do guidão
7
B
C
A
68
910
C
11
B
10geBKb6.book Seite 15 Montag, 23. Januar 2006 10:09 10

11
16

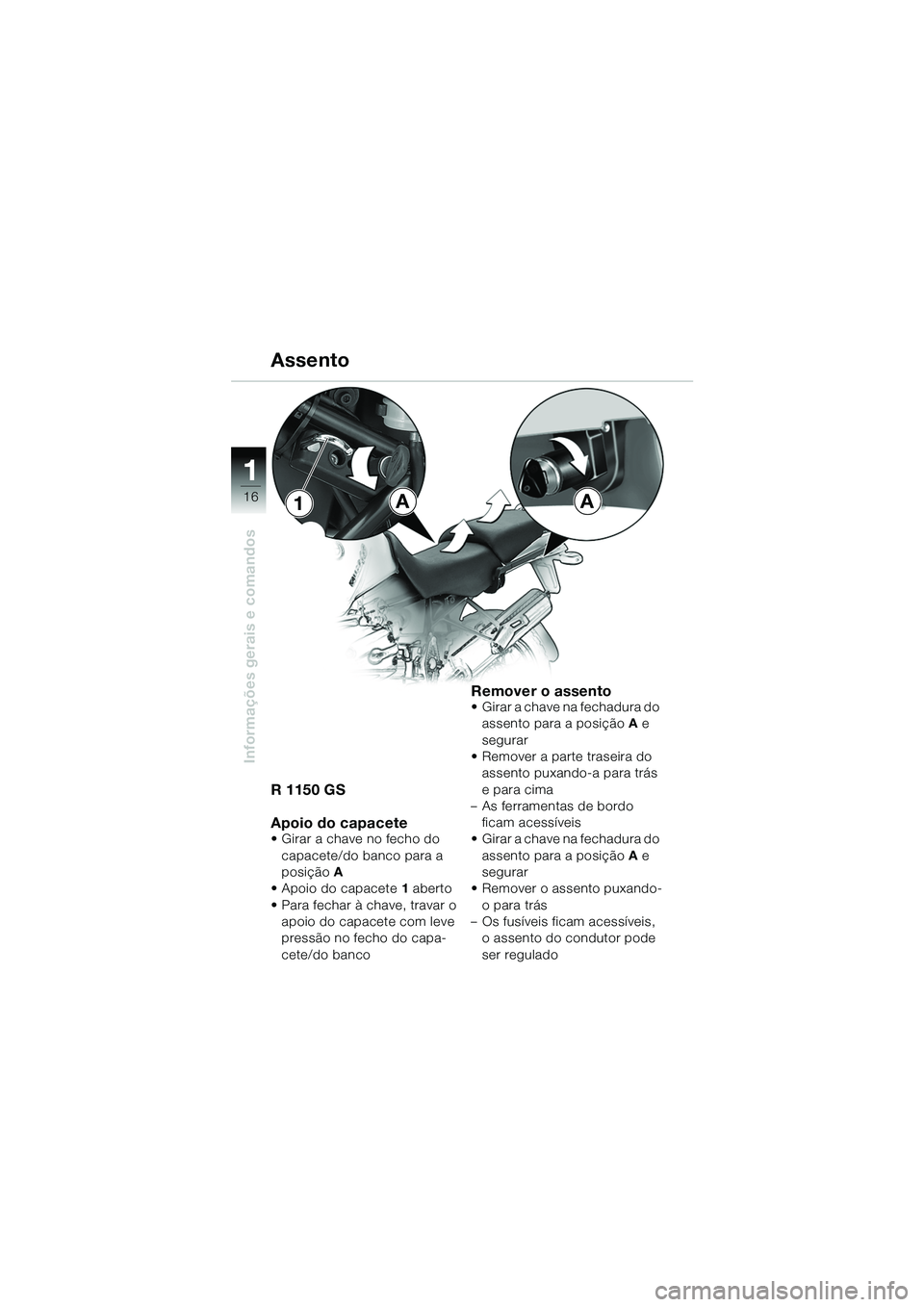

Informações gerais e comandos
Assento
R 1150 GS
Apoio do capacete
• Girar a chave no fecho do capacete/do banco para a
posição A
• Apoio do capacete 1 aberto
• Para fechar à chave, travar o apoio do capacete com leve
pressão no fecho do capa-
cete/do banco
Remover o assento• Girar a chave na fechadura do assento para a posição A e
segurar
• Remover a parte traseira do assento puxando-a para trás
e para cima
– As ferramentas de bordo ficam acessíveis
• Girar a chave na fechadura do
assento para a posição A e
segurar
• Remover o assento puxando- o para trás
– Os fusíveis ficam acessíveis, o assento do condutor pode
ser regulado
AA
A
1
10geBKb6.book Seite 16 Montag, 23. Januar 2006 10:09 10

111
17

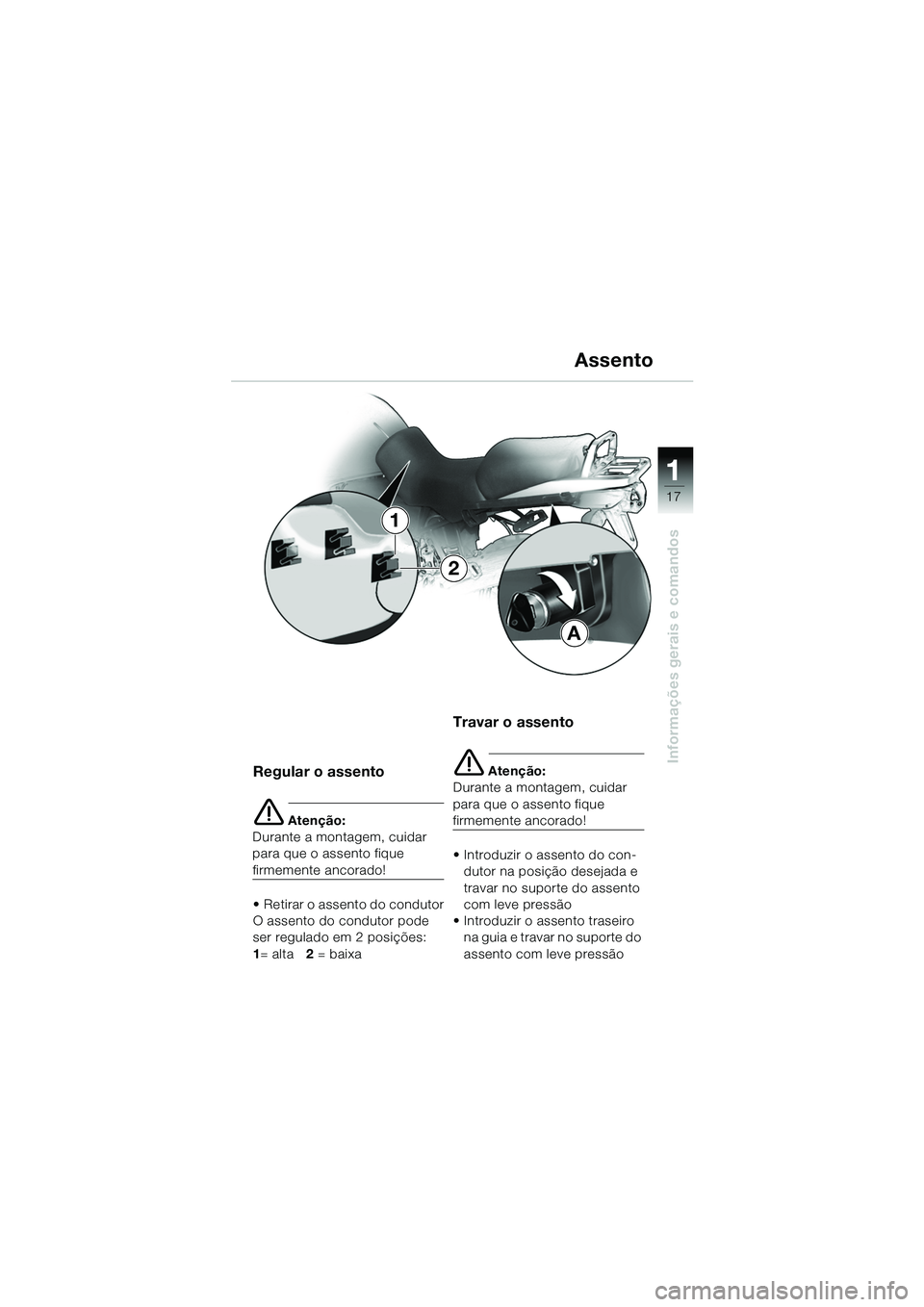

Informações gerais e comandosRegular o assento
e Atenção:
Durante a montagem, cuidar
para que o assento fique
firmemente ancorado!
• Retirar o assento do condutor
O assento do condutor pode
ser regulado em 2 posições:
1 = alta 2 = baixa
Travar o assento
e Atenção:
Durante a montagem, cuidar
para que o assento fique
firmemente ancorado!
• Introduzir o assento do con- dutor na posição desejada e
travar no suporte do assento
com leve pressão
• Introduzir o assento traseiro na guia e travar no suporte do
assento com leve pressão
Assento
A
1
2
10geBKb6.book Seite 17 Montag, 23. Januar 2006 10:09 10

11
18

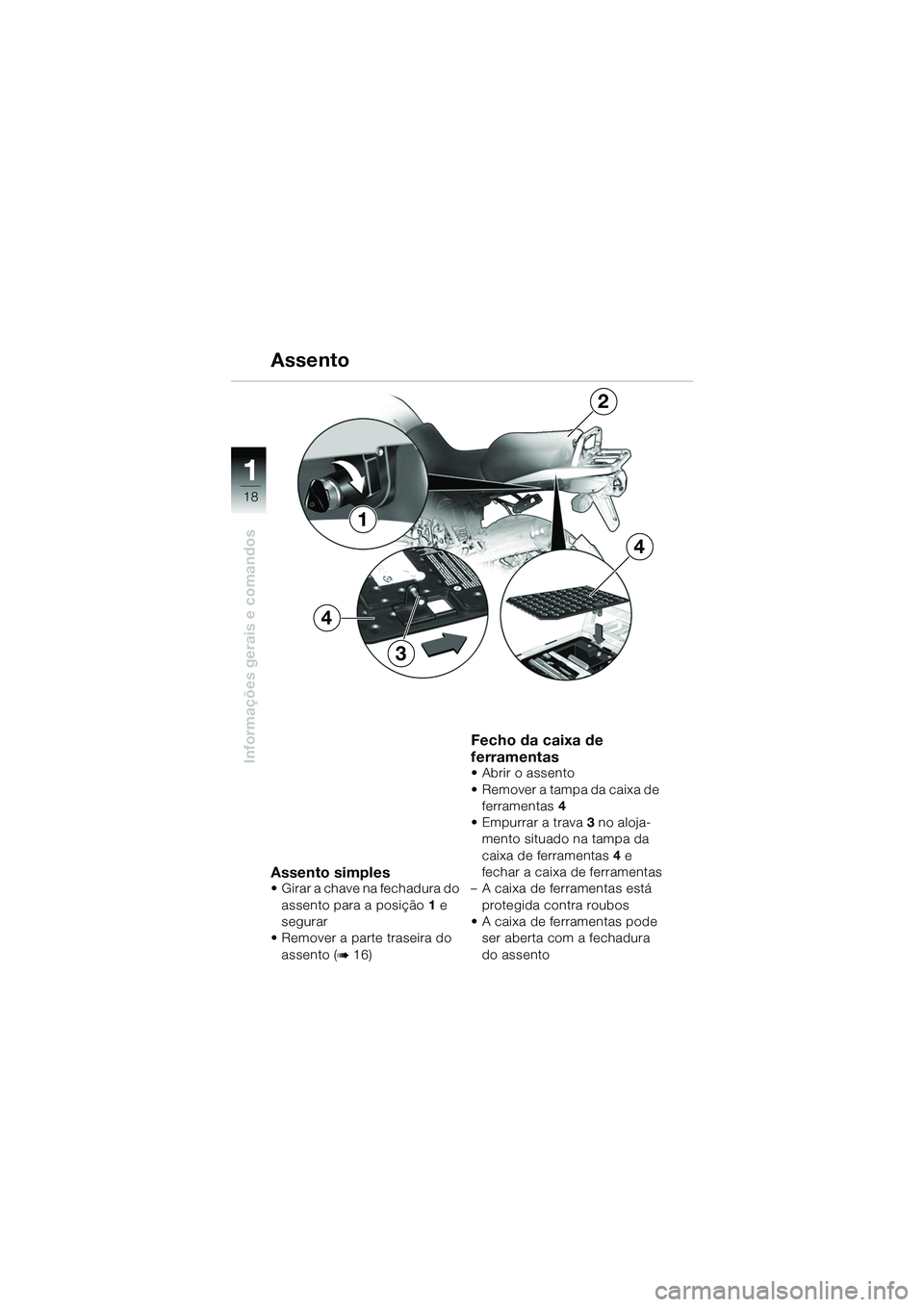

Informações gerais e comandos
Assento simples• Girar a chave na fechadura do assento para a posição 1 e
segurar
• Remover a parte traseira do
assento (
b16)
Fecho da caixa de
ferramentas
• Abrir o assento
• Remover a tampa da caixa de ferramentas 4
• Empurrar a trava 3 no aloja-
mento situado na tampa da
caixa de ferramentas 4 e
fechar a caixa de ferramentas
– A caixa de ferramentas está protegida contra roubos
• A caixa de ferramentas pode ser aberta com a fechadura
do assento
1
Assento
4
4
2
3
10geBKb6.book Seite 18 Montag, 23. Januar 2006 10:09 10
