BMW MOTORRAD R 1150 GS 2002 Manual do condutor (in Portuguese)

2
29
Controle de segurança

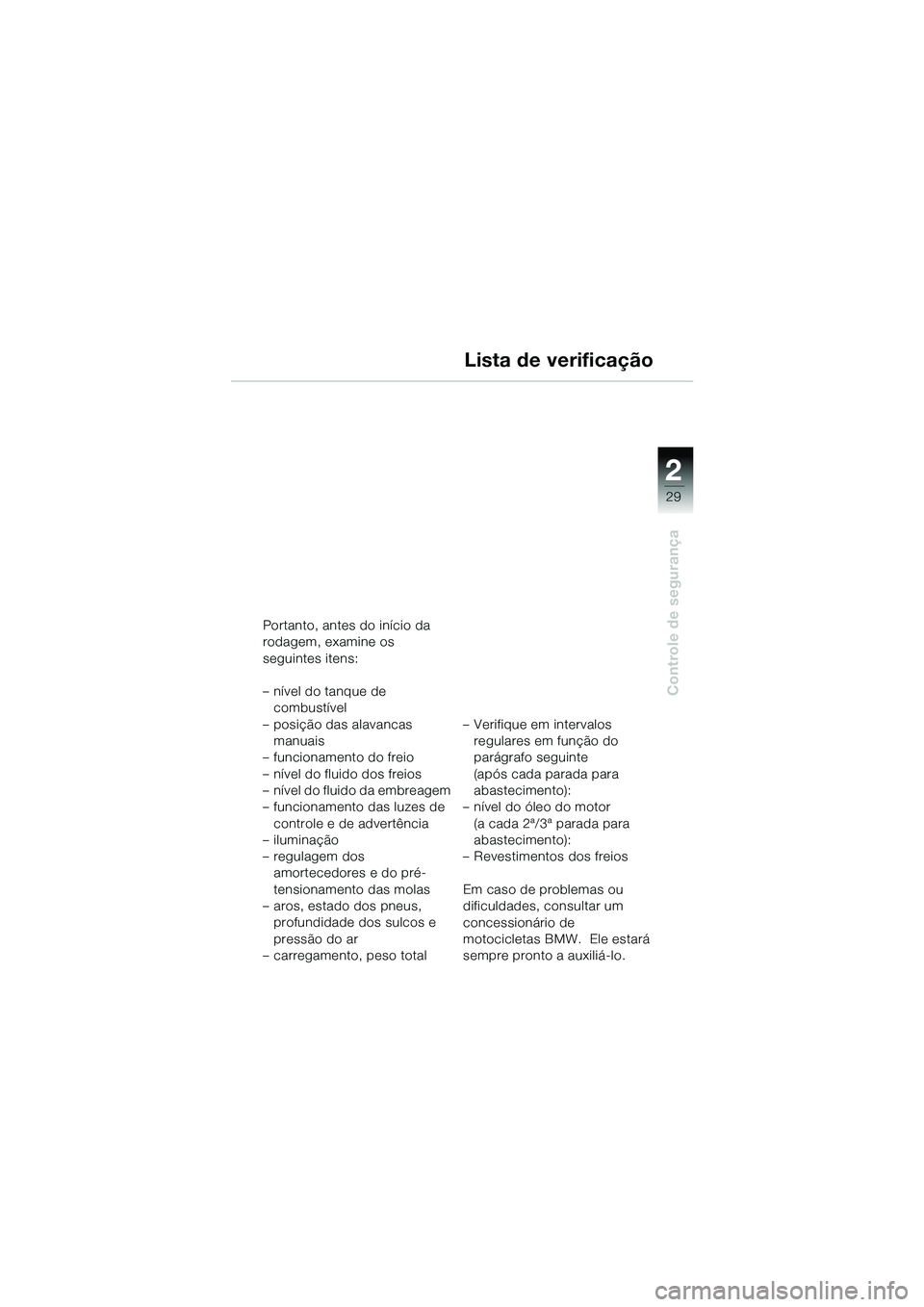

Lista de verificação
Portanto, antes do início da
rodagem, examine os
seguintes itens:
– nível do tanque de combustível
– posição das alavancas manuais
– funcionamento do freio
– nível do fluido dos freios
– nível do fluido da embreagem
– funcionamento das luzes de
controle e de advertência
–iluminação
– regulagem dos amortecedores e do pré-
tensionamento das molas
– aros, estado dos pneus,
profundidade dos sulcos e
pressão do ar
– carregamento, peso total – Verifique em intervalos
regulares em função do
parágrafo seguinte
(após cada parada para
abastecimento):
– nível do óleo do motor
(a cada 2ª/3ª parada para
abastecimento):
– Revestimentos dos freios
Em caso de problemas ou
dificuldades, consultar um
concessionário de
motocicletas BMW. Ele estará
sempre pronto a auxiliá-lo.
10geBKb6.book Seite 29 Montag, 23. Januar 2006 10:09 10

2
30
Controle de segurança

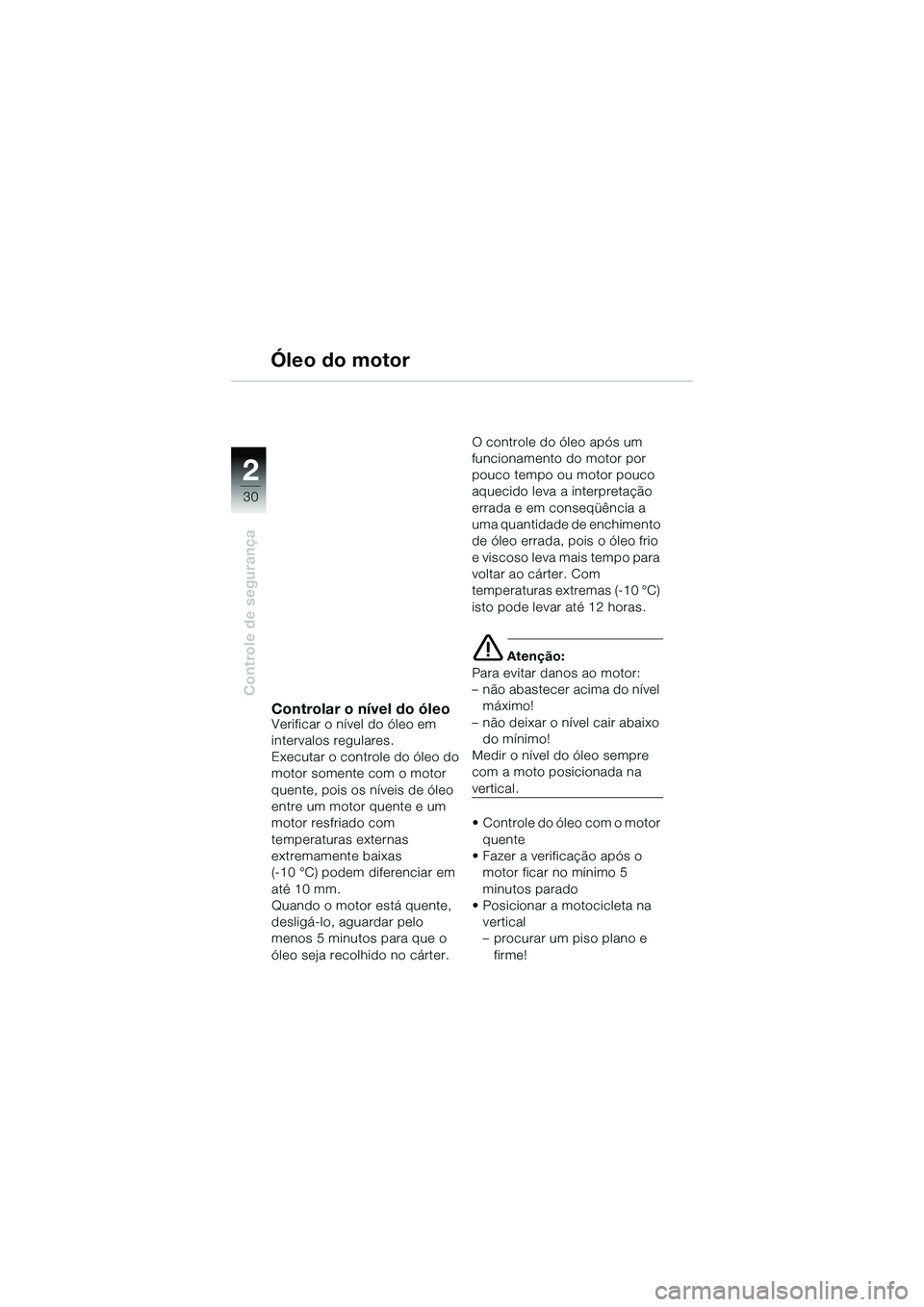

Óleo do motor
Controlar o nível do óleoVerificar o nível do óleo em
intervalos regulares.
Executar o controle do óleo do
motor somente com o motor
quente, pois os níveis de óleo
entre um motor quente e um
motor resfriado com
temperaturas externas
extremamente baixas
(-10 °C) podem diferenciar em
até 10 mm.
Quando o motor está quente,
desligá-lo, aguardar pelo
menos 5 minutos para que o
óleo seja recolhido no cárter. O controle do óleo após um
funcionamento do motor por
pouco tempo ou motor pouco
aquecido leva a interpretação
errada e em conseqüência a
uma quantidade de enchimento
de óleo errada, pois o óleo frio
e viscoso leva mais tempo para
voltar ao cárter. Com
temperaturas extremas (-10 °C)
isto pode levar até 12 horas.
e
Atenção:
Para evitar danos ao motor:
– não abastecer acima do nível máximo!
– não deixar o nível cair abaixo do mínimo!
Medir o nível do óleo sempre
com a moto posicionada na
vertical.
• Controle do óleo com o motor quente
• Fazer a verificação após o motor ficar no mínimo 5
minutos parado
• Posicionar a motocicleta na vertical
– procurar um piso plano e firme!
10geBKb6.book Seite 30 Montag, 23. Januar 2006 10:09 10

2
31
Controle de segurança
1
MAXMIN2

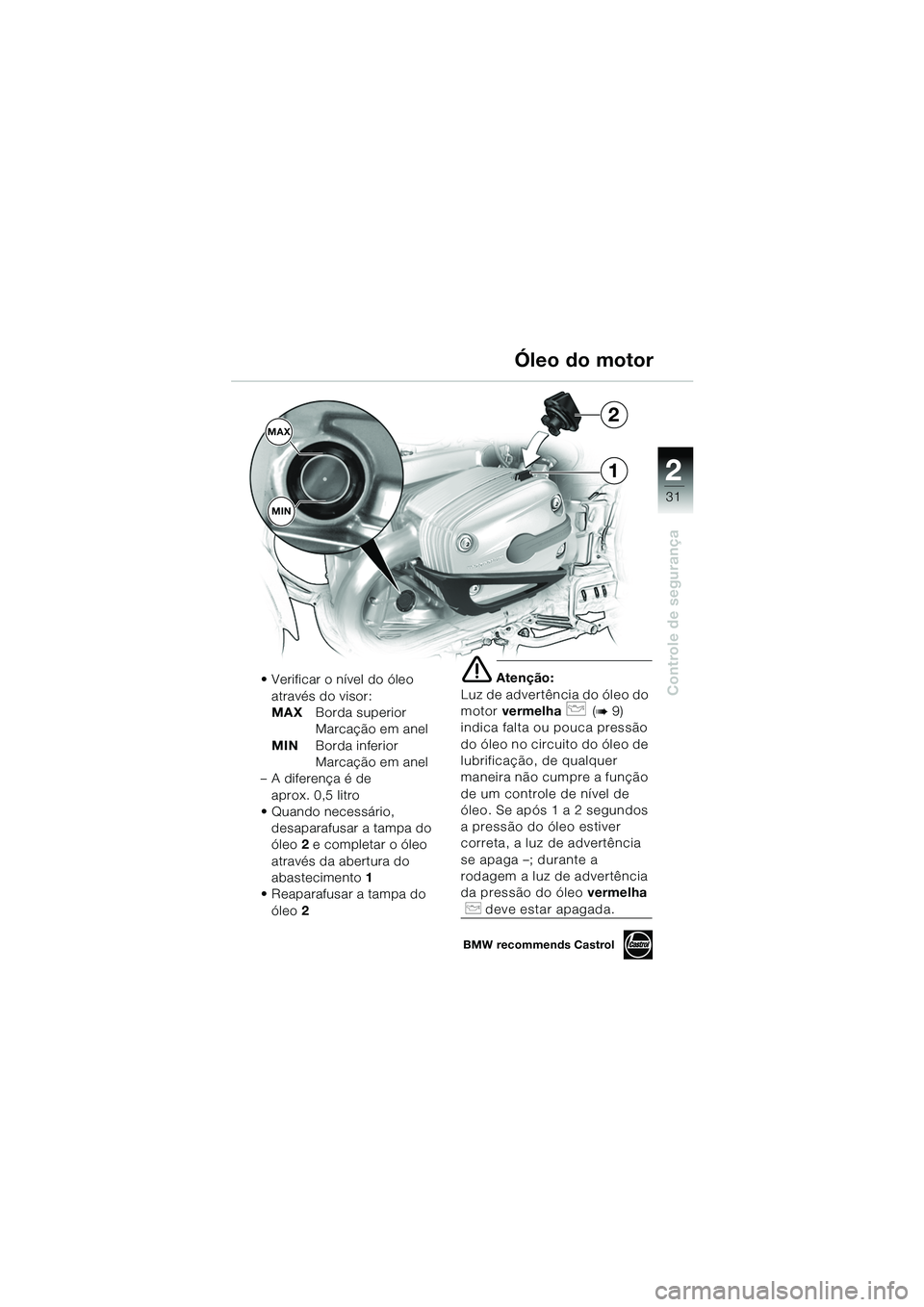

Óleo do motor
• Verificar o nível do óleo
através do visor:
MAX Borda superior
Marcação em anel
MIN Borda inferior
Marcação em anel
– A diferença é de
aprox. 0,5 litro
• Quando necessário, desaparafusar a tampa do
óleo 2 e completar o óleo
através da abertura do
abastecimento 1
• Reaparafusar a tampa do óleo 2e Atenção:
Luz de advertência do óleo do
motor vermelha
p (b 9)
indica falta ou pouca pressão
do óleo no circuito do óleo de
lubrificação, de qualquer
maneira não cumpre a função
de um controle de nível de
óleo. Se após 1 a 2 segundos
a pressão do óleo estiver
correta, a luz de advertência
se apaga –; durante a
rodagem a luz de advertência
da pressão do óleo vermelha
p deve estar apagada.
BMW recommends Castrol
10geBKb6.book Seite 31 Montag, 23. Januar 2006 10:09 10

2
32
Controle de segurança

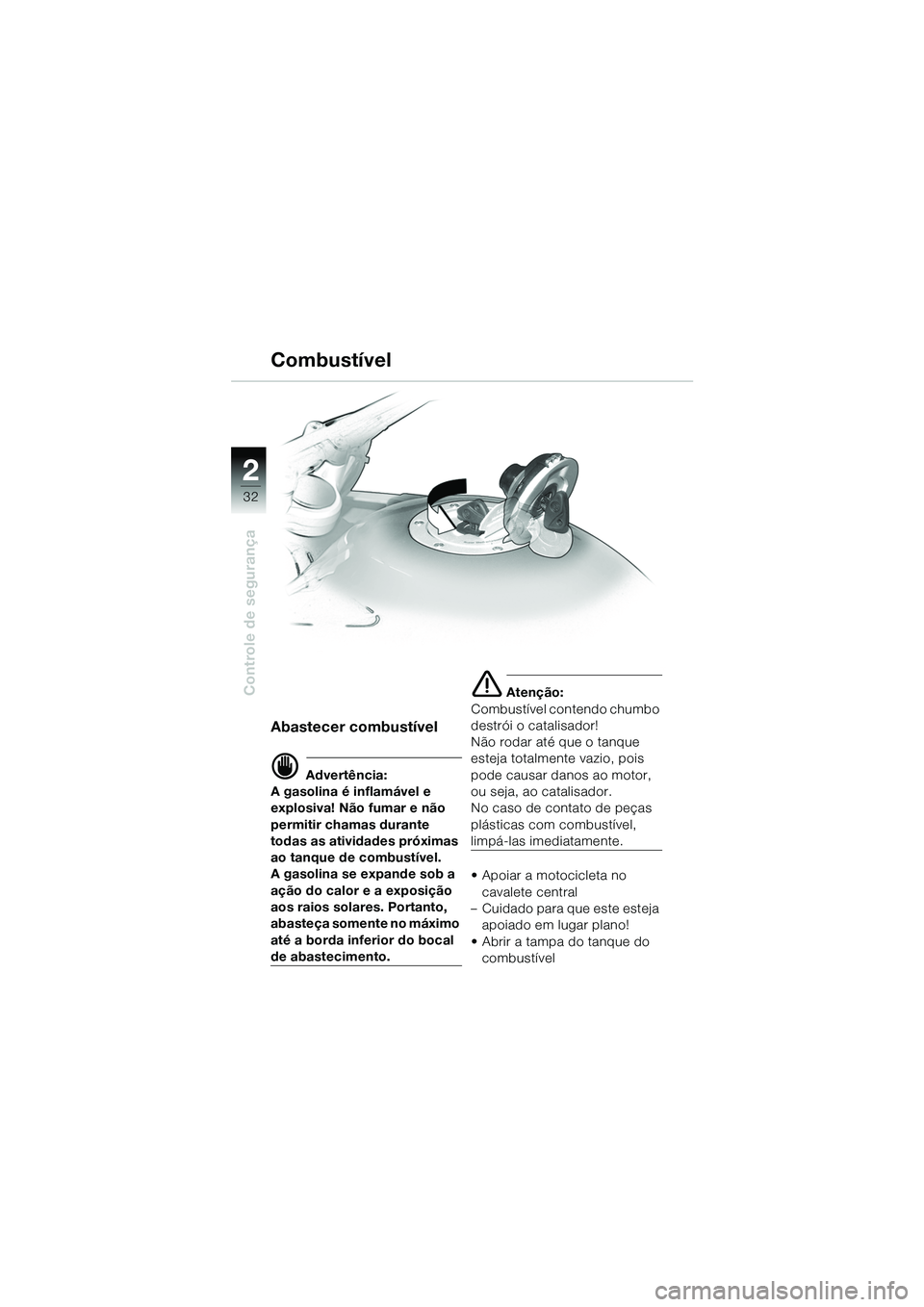

Combustível
Abastecer combustível
d Advertência:
A gasolina é inflamável e
explosiva! Não fumar e não
permitir chamas durante
todas as atividades próximas
ao tanque de combustível.
A gasolina se expande sob a
ação do calor e a exposição
aos raios solares. Portanto,
abasteça somente no máximo
até a borda inferior do bocal
de abastecimento.
e Atenção:
Combustível contendo chumbo
destrói o catalisador!
Não rodar até que o tanque
esteja totalmente vazio, pois
pode causar danos ao motor,
ou seja, ao catalisador.
No caso de contato de peças
plásticas com combustível,
limpá-las imediatamente.
• Apoiar a motocicleta no
cavalete central
– Cuidado para que este esteja apoiado em lugar plano!
• Abrir a tampa do tanque do combustível
10geBKb6.book Seite 32 Montag, 23. Januar 2006 10:09 10

2
33
Controle de segurança

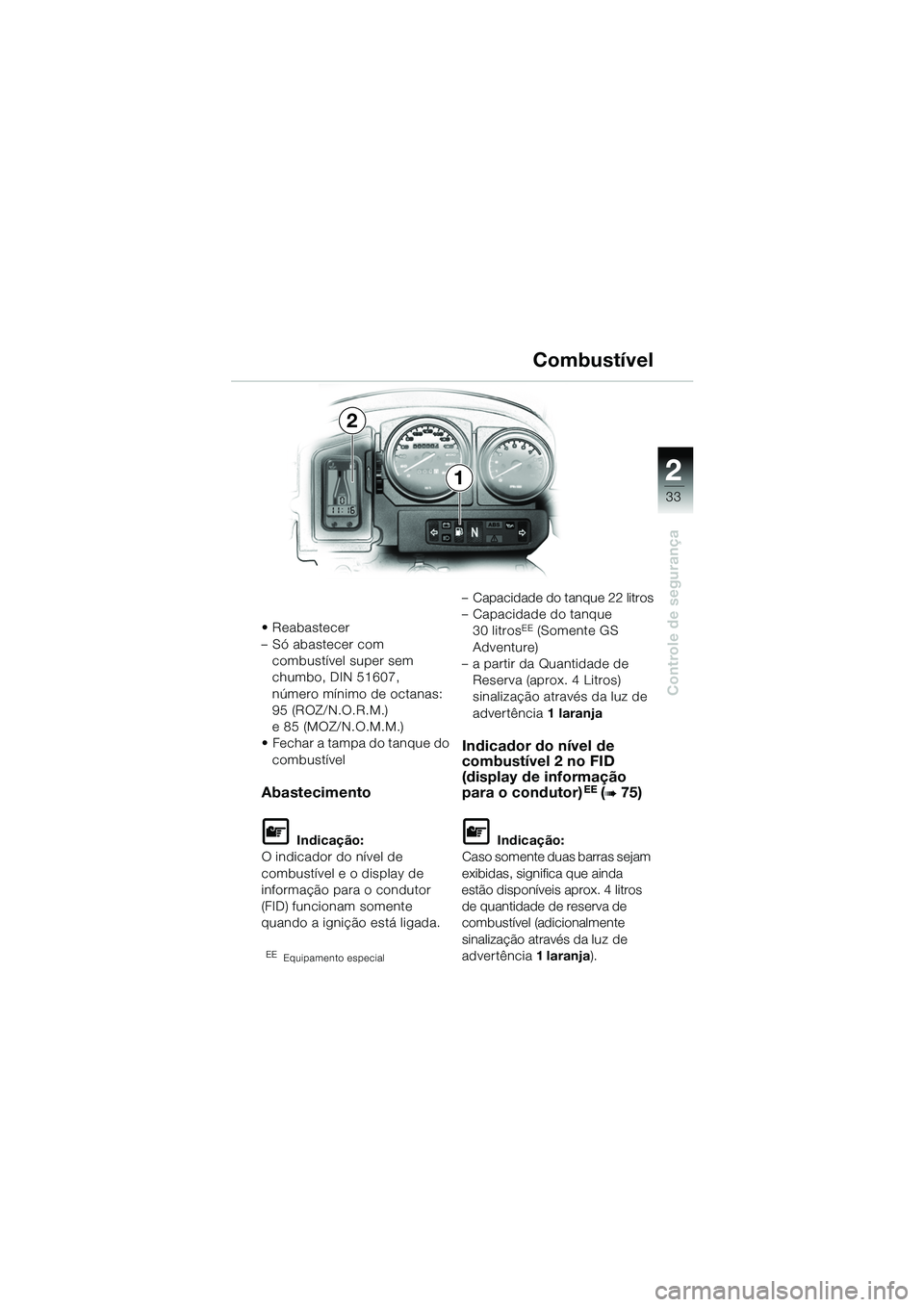

• Reabastecer
–Só abastecer com combustível super sem
chumbo, DIN 51607,
número mínimo de octanas:
95 (ROZ/N.O.R.M.)
e 85 (MOZ/N.O.M.M.)
• Fechar a tampa do tanque do
combustível
Abastecimento
L Indicação:
O indicador do nível de
combustível e o display de
informação para o condutor
(FID) funcionam somente
quando a ignição está ligada.
EEEquipamento especial
– Capacidade do tanque 22 litros
– Capacidade do tanque 30 litros
EE (Somente GS
Adventure)
– a partir da Quantidade de Reserva (aprox. 4 Litros)
sinalização através da luz de
advertência 1 laranja
Indicador do nível de
combustível 2 no FID
(display de informação
para o condutor)
EE (b 75)
L Indicação:
Caso somente duas barras sejam
exibidas, significa que ainda
estão disponíveis aprox. 4 litros de quantidade de reserva de
combustível (adicionalmente
sinalização através da luz de
advertência 1 laranja ).
Combustível
1
2
10geBKb6.book Seite 33 Montag, 23. Januar 2006 10:09 10

2
34
Controle de segurança

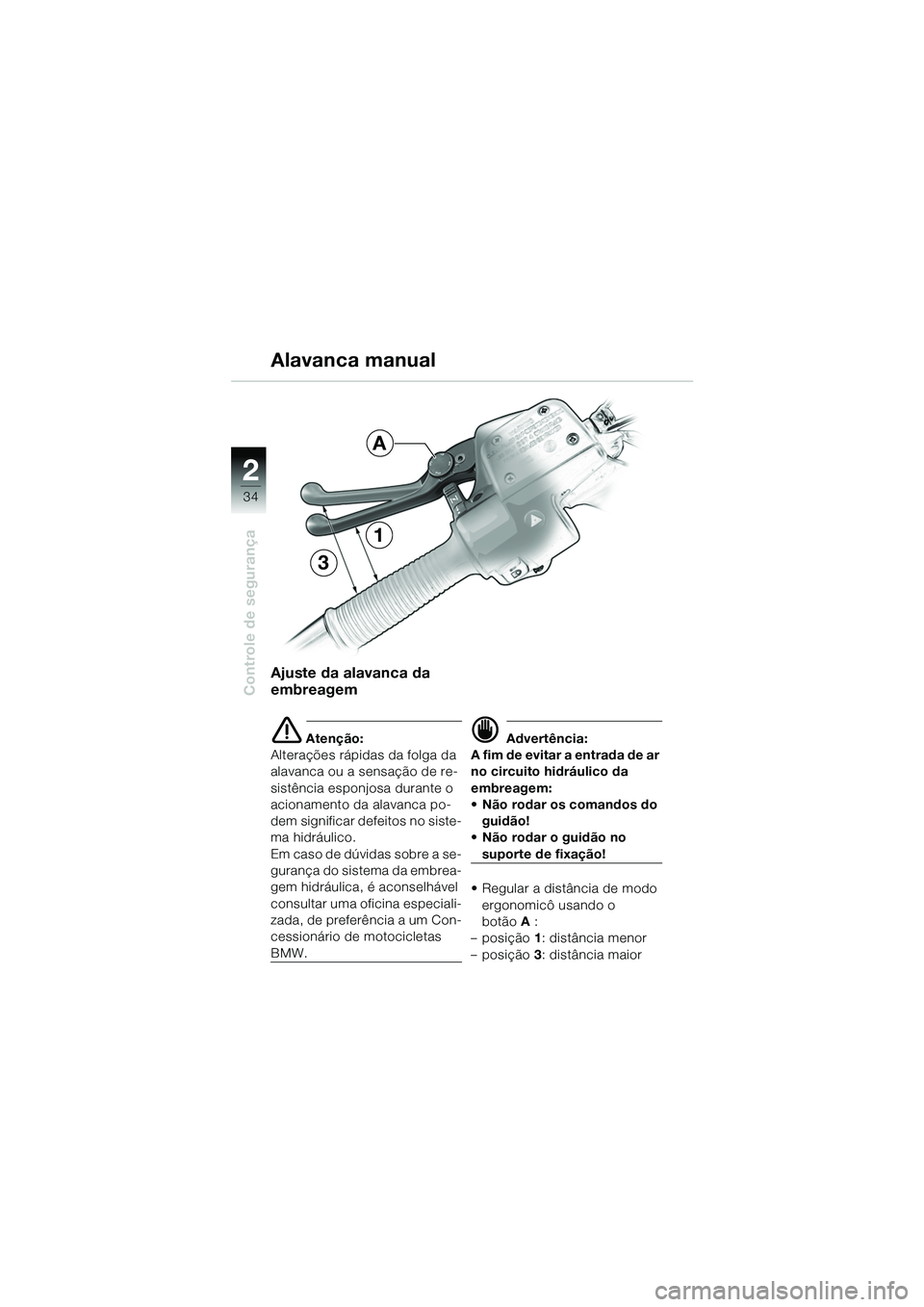

Alavanca manual
Ajuste da alavanca da
embreagem
e Atenção:
Alterações rápidas da folga da
alavanca ou a sensação de re-
sistência esponjosa durante o
acionamento da alavanca po-
dem significar defeitos no siste-
ma hidráulico.
Em caso de dúvidas sobre a se-
gurança do sistema da embrea-
gem hidráulica, é aconselhável
consultar uma oficina especiali-
zada, de preferência a um Con-
cessionário de motocicletas
BMW.
d Advertência:
A fim de evitar a entrada de ar
no circuito hidráulico da
embreagem:
• Não rodar os comandos do guidão!
• Não rodar o guidão no
suporte de fixação!
• Regular a distância de modo ergonomicô usando o
botão A :
– posição 1 : distância menor
– posição 3 : distância maior
1
3
A
10geBKb6.book Seite 34 Montag, 23. Januar 2006 10:09 10

2
35
Controle de segurança

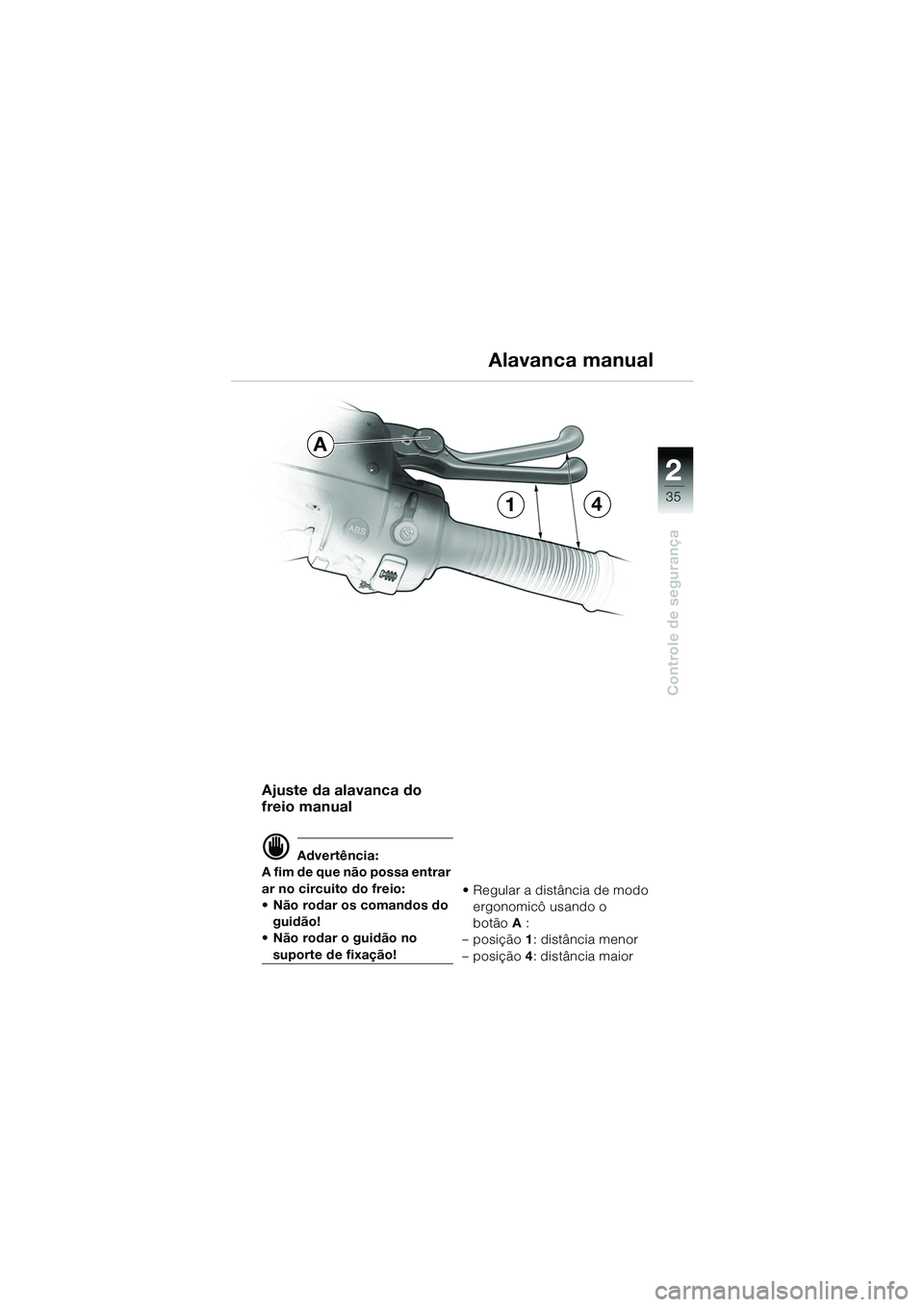

Ajuste da alavanca do
freio manual
d Advertência:
A fim de que não possa entrar
ar no circuito do freio:
• Não rodar os comandos do guidão!
• Não rodar o guidão no
suporte de fixação! • Regular a distância de modo
ergonomicô usando o
botão A :
– posição 1: distância menor
– posição 4: distância maior
Alavanca manual
14
A
10geBKb6.book Seite 35 Montag, 23. Januar 2006 10:09 10

2
36
Controle de segurança

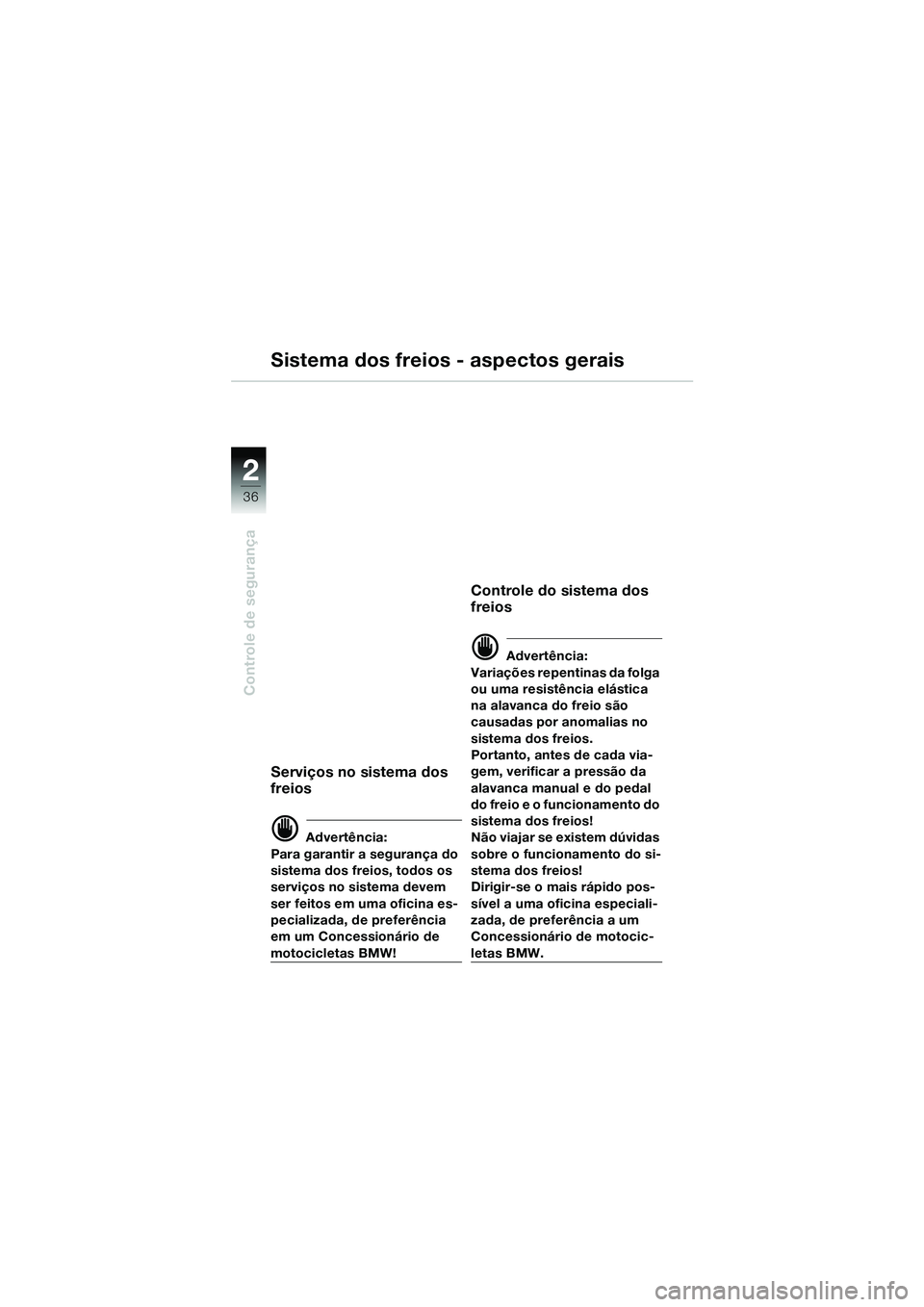

Sistema dos freios - aspectos gerais
Serviços no sistema dos
freios
d Advertência:
Para garantir a segurança do
sistema dos freios, todos os
serviços no sistema devem
ser feitos em uma oficina es-
pecializada, de preferência
em um Concessionário de
motocicletas BMW!
Controle do sistema dos
freios
d Advertência:
Variações repentinas da folga
ou uma resistência elástica
na alavanca do freio são
causadas por anomalias no
sistema dos freios.
Portanto, antes de cada via-
gem, verificar a pressão da
alavanca manual e do pedal
do freio e o funcionamento do
sistema dos freios!
Não viajar se existem dúvidas
sobre o funcionamento do si-
stema dos freios!
Dirigir-se o mais rápido pos-
sível a uma oficina especiali-
zada, de preferência a um
Concessionário de motocic-
letas BMW.
10geBKb6.book Seite 36 Montag, 23. Januar 2006 10:09 10

2
37
Controle de segurança

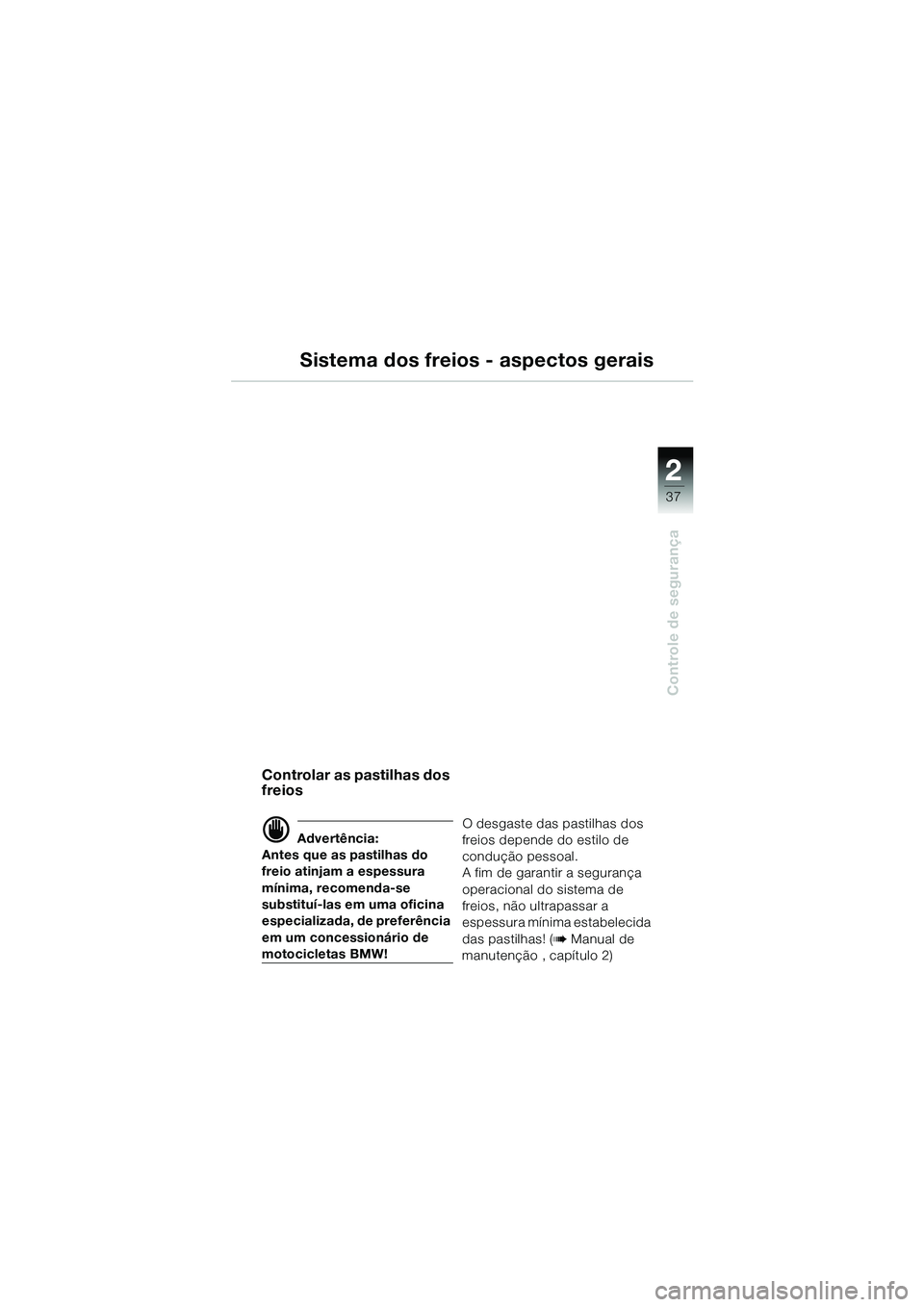

Sistema dos freios - aspectos gerais
Controlar as pastilhas dos
freios
d Advertência:
Antes que as pastilhas do
freio atinjam a espessura
mínima, recomenda-se
substituí-las em uma oficina
especializada, de preferência
em um concessionário de
motocicletas BMW! O desgaste das pastilhas dos
freios depende do estilo de
condução pessoal.
A fim de garantir a segurança
operacional do sistema de
freios, não ultrapassar a
espessura mínima estabelecida
das pastilhas! (b Manual de
manutenção , capítulo 2)
10geBKb6.book Seite 37 Montag, 23. Januar 2006 10:09 10

2
38
Controle de segurança

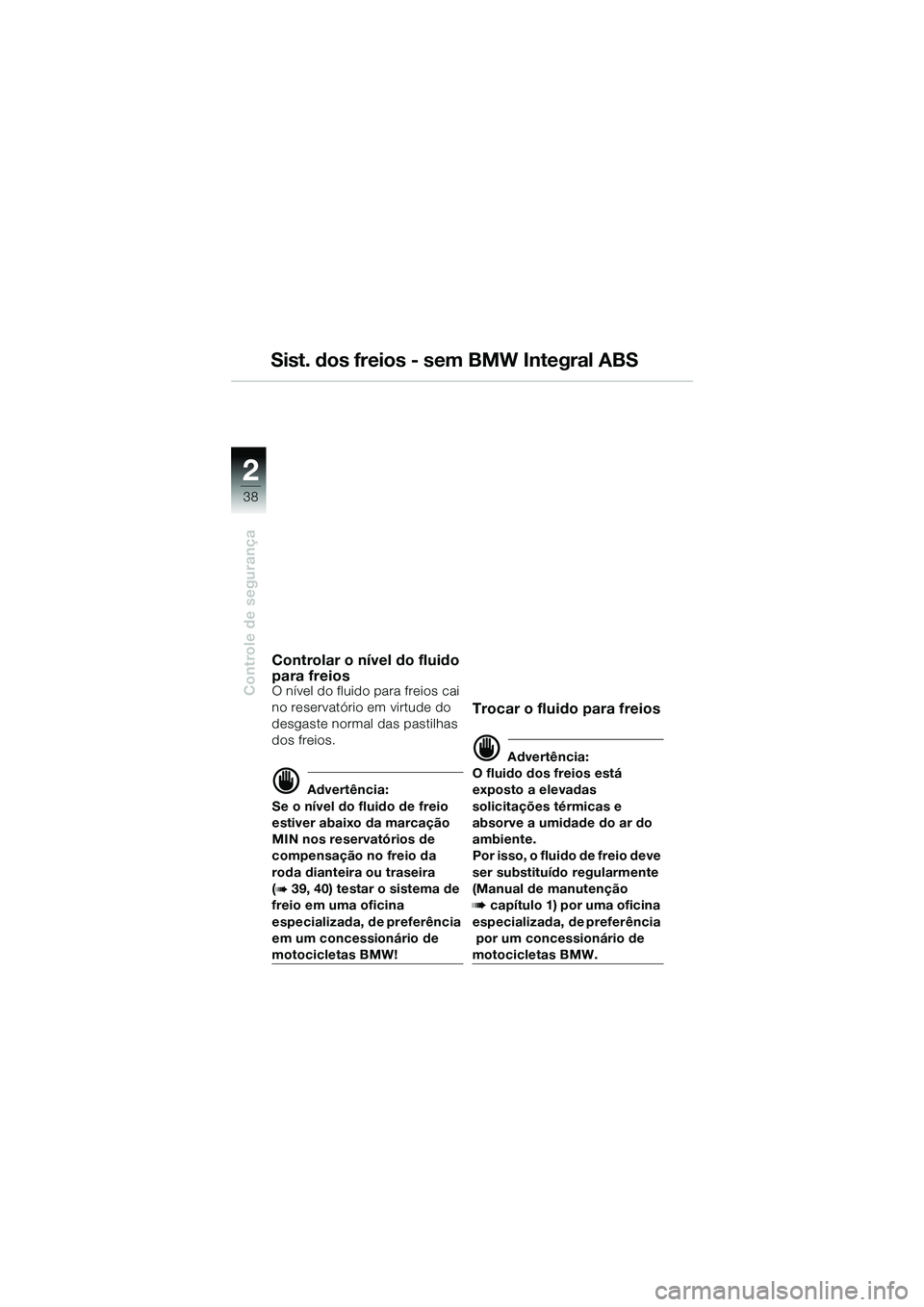

Sist. dos freios - sem BMW Integral ABS
Controlar o nível do fluido
para freios
O nível do fluido para freios cai
no reservatório em virtude do
desgaste normal das pastilhas
dos freios.
d Advertência:
Se o nível do fluido de freio
estiver abaixo da marcação
MIN nos reservatórios de
compensação no freio da
roda dianteira ou traseira
(
b 39, 40) testar o sistema de
freio em uma oficina
especializada, de preferência
em um concessionário de
motocicletas BMW!
Trocar o fluido para freios
d Advertência:
O fluido dos freios está
exposto a elevadas
solicitações térmicas e
absorve a umidade do ar do
ambiente.
Por isso, o fluido de freio deve
ser substituído regularmente
(Manual de manutenção
bcapítulo 1) por uma oficina
especializada, de preferência
por um concessionário de
motocicletas BMW.
