BMW MOTORRAD R 1150 GS 2002 Manual do condutor (in Portuguese)

111
19

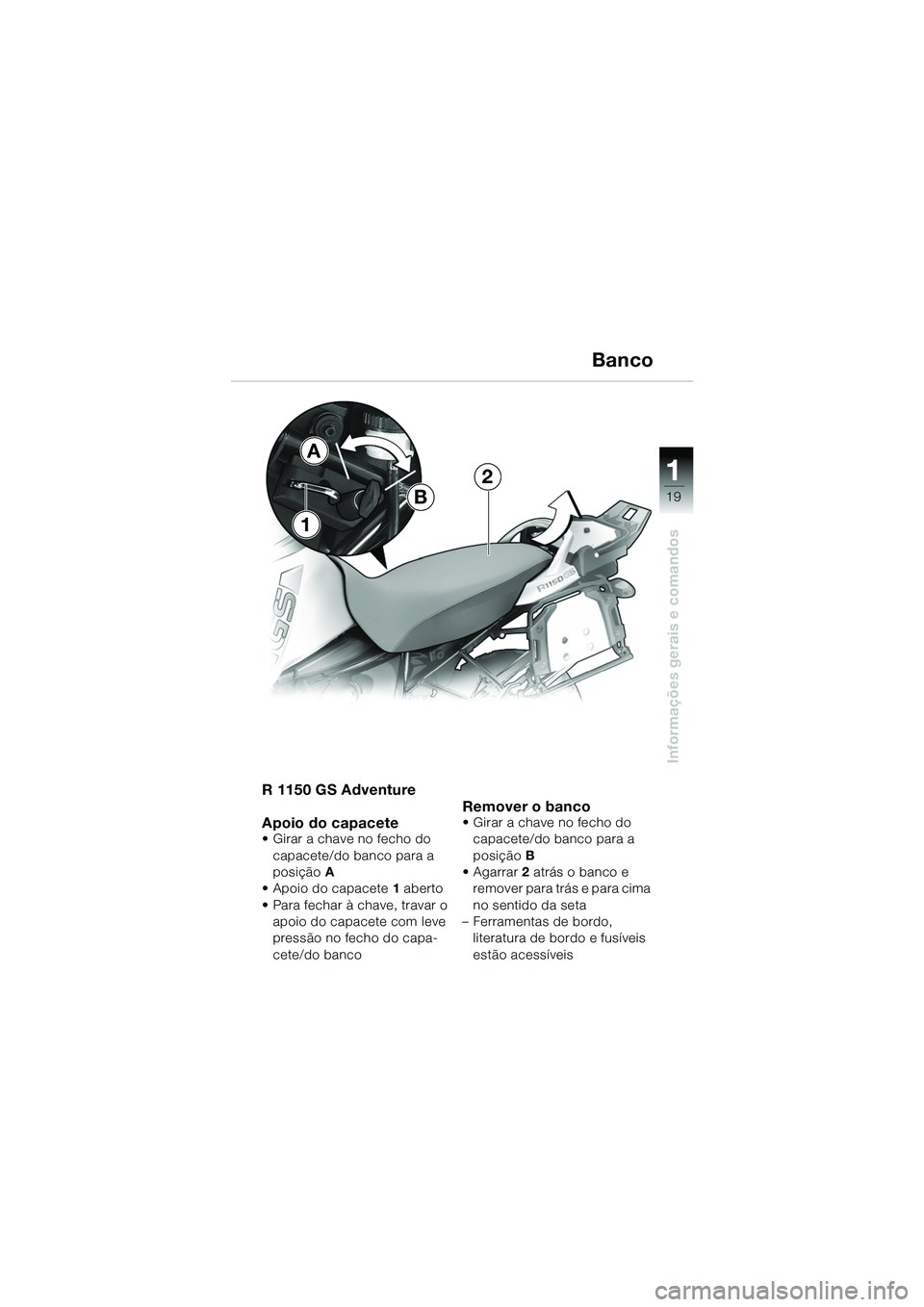

Informações gerais e comandos
Banco
R 1150 GS Adventure
Apoio do capacete
• Girar a chave no fecho do capacete/do banco para a
posição A
• Apoio do capacete 1 aberto
• Para fechar à chave, travar o apoio do capacete com leve
pressão no fecho do capa-
cete/do banco
Remover o banco• Girar a chave no fecho do capacete/do banco para a
posição B
•Agarrar 2 atrás o banco e
remover para trás e para cima
no sentido da seta
– Ferramentas de bordo, literatura de bordo e fusíveis
estão acessíveis
B
A
1
2
10geBKb6.book Seite 19 Montag, 23. Januar 2006 10:09 10

11

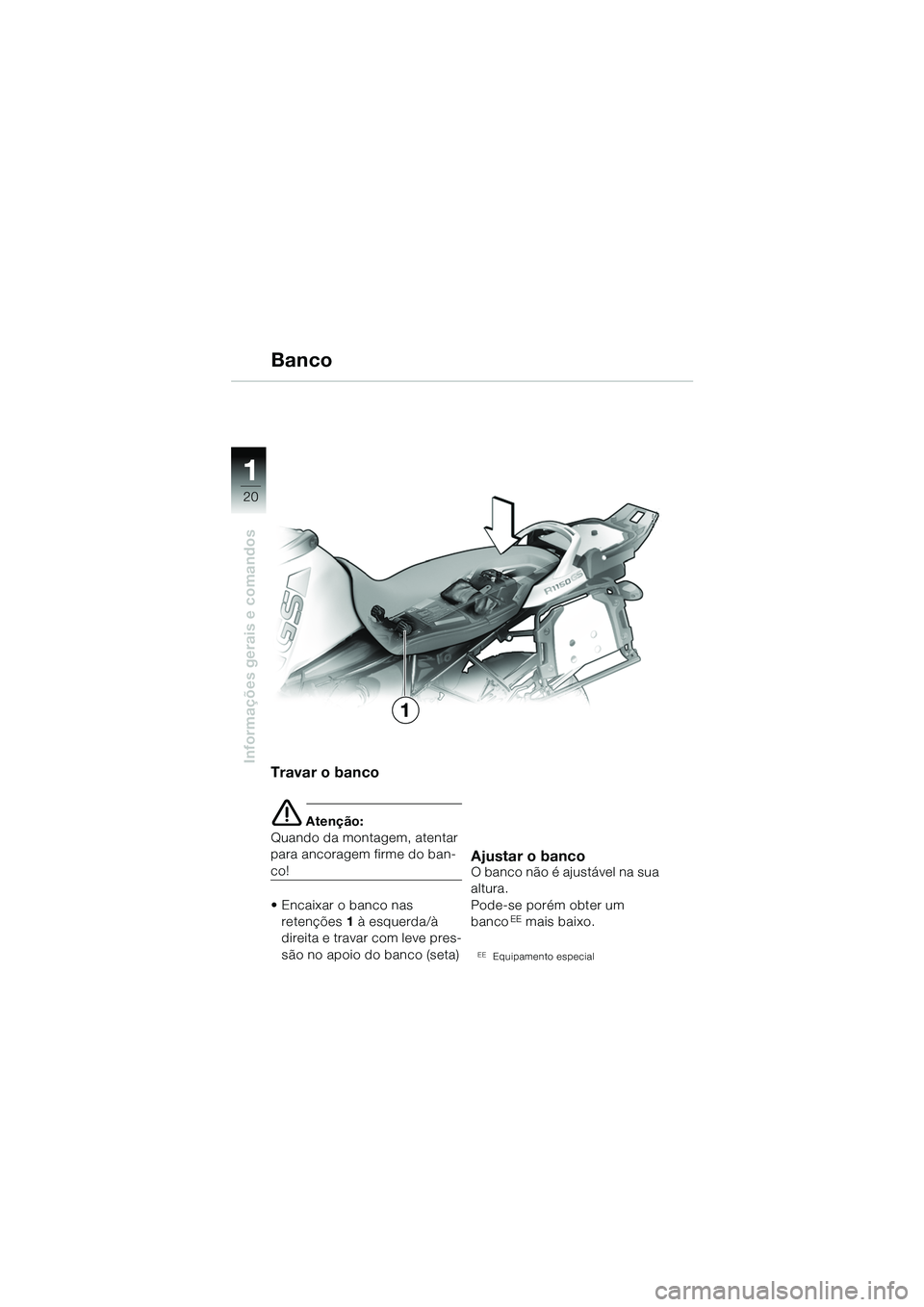

20
Informações gerais e comandos
Banco
Travar o banco
e Atenção:
Quando da montagem, atentar
para ancoragem firme do ban-
co!
• Encaixar o banco nas retenções 1 à esquerda/à
direita e travar com leve pres-
são no apoio do banco (seta)Ajustar o bancoO banco não é ajustável na sua
altura.
Pode-se porém obter um
banco
EE mais baixo.
EEEquipamento especial
1
10geBKb6.book Seite 20 Montag, 23. Januar 2006 10:09 10

111

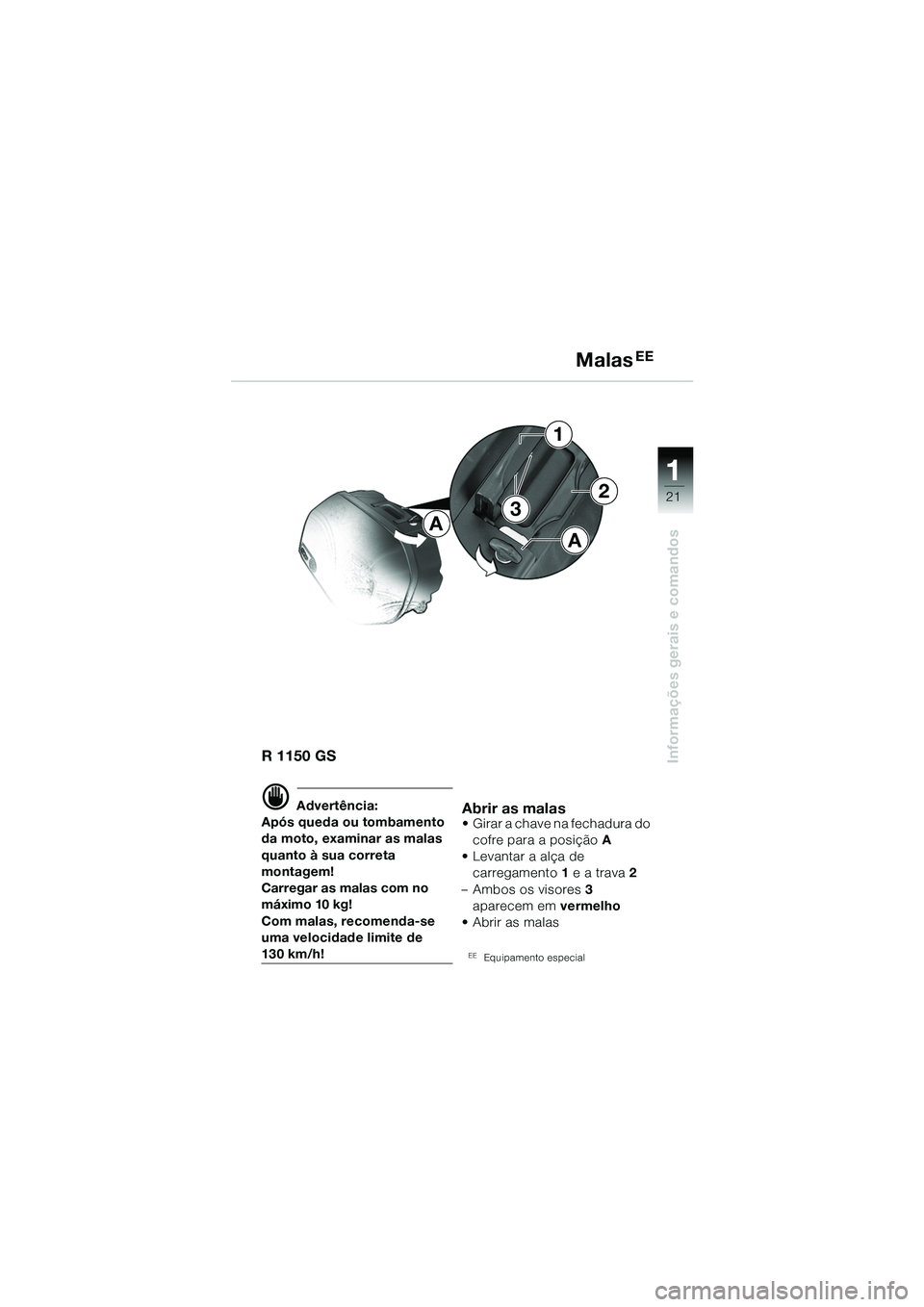

21
Informações gerais e comandos
MalasEE
A
1
2
3
A
R 1150 GS
d Advertência:
Após queda ou tombamento
da moto, examinar as malas
quanto à sua correta
montagem!
Carregar as malas com no
máximo 10 kg!
Com malas, recomenda-se
uma velocidade limite de
130 km/h!
Abrir as malas• Girar a chave na fechadura do cofre para a posição A
• Levantar a alça de carregamento 1 e a trava 2
– Ambos os visores 3
aparecem em vermelho
•Abrir as malas
EEEquipamento especial
10geBKb6.book Seite 21 Montag, 23. Januar 2006 10:09 10

11

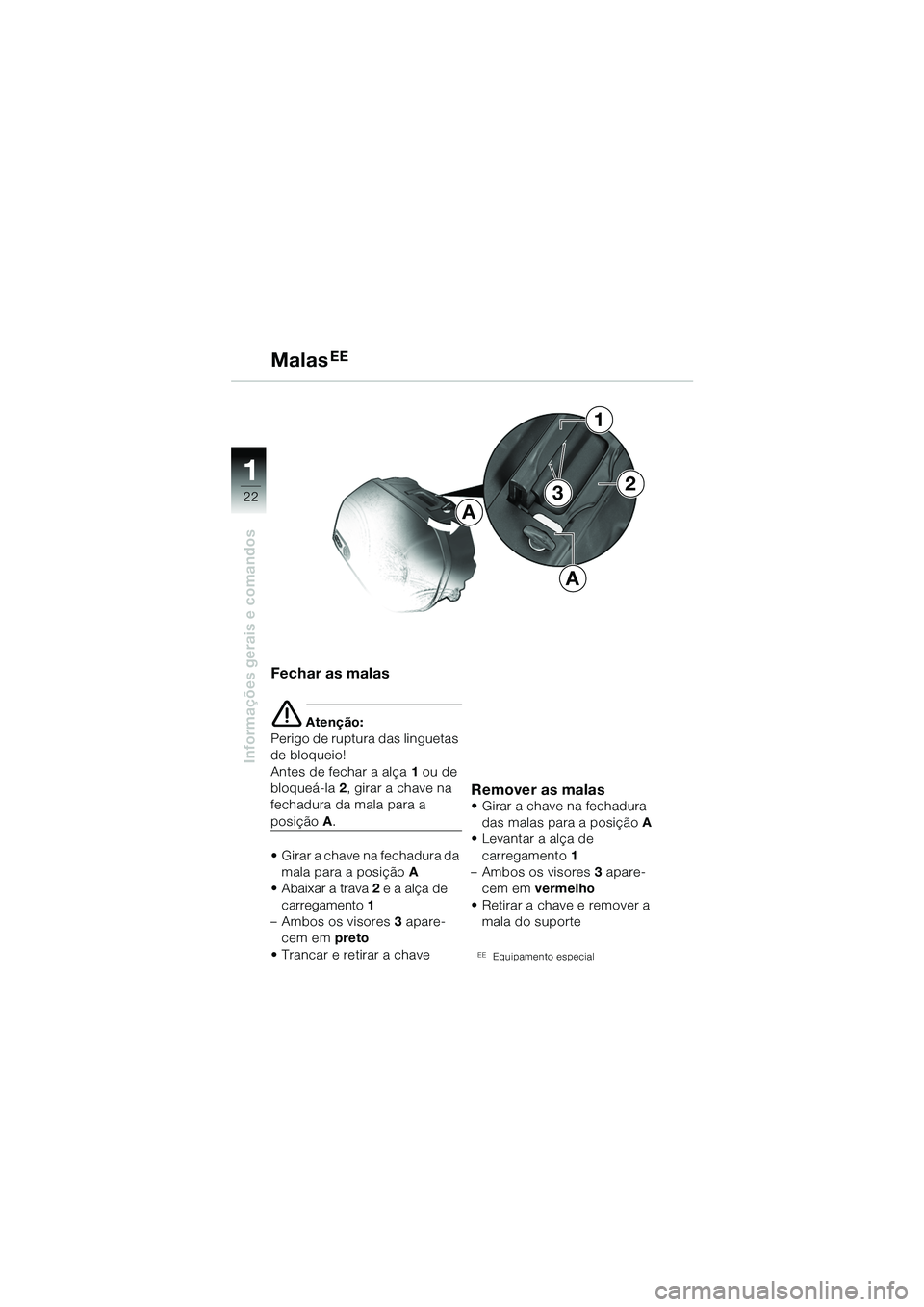

22
Informações gerais e comandos
Fechar as malas
e Atenção:
Perigo de ruptura das linguetas
de bloqueio!
Antes de fechar a alça 1 ou de
bloqueá-la 2, girar a chave na
fechadura da mala para a
posição A.
• Girar a chave na fechadura da mala para a posição A
• Abaixar a trava 2 e a alça de
carregamento 1
– Ambos os visores 3 apare-
cem em preto
• Trancar e retirar a chave
Remover as malas• Girar a chave na fechadura das malas para a posição A
• Levantar a alça de
carregamento 1
– Ambos os visores 3 apare-
cem em vermelho
• Retirar a chave e remover a mala do suporte
EEEquipamento especial
A
1
2
Malas
EE
3
A
10geBKb6.book Seite 22 Montag, 23. Januar 2006 10:09 10

111
23
Informações gerais e comandos
A
1
2
A
3

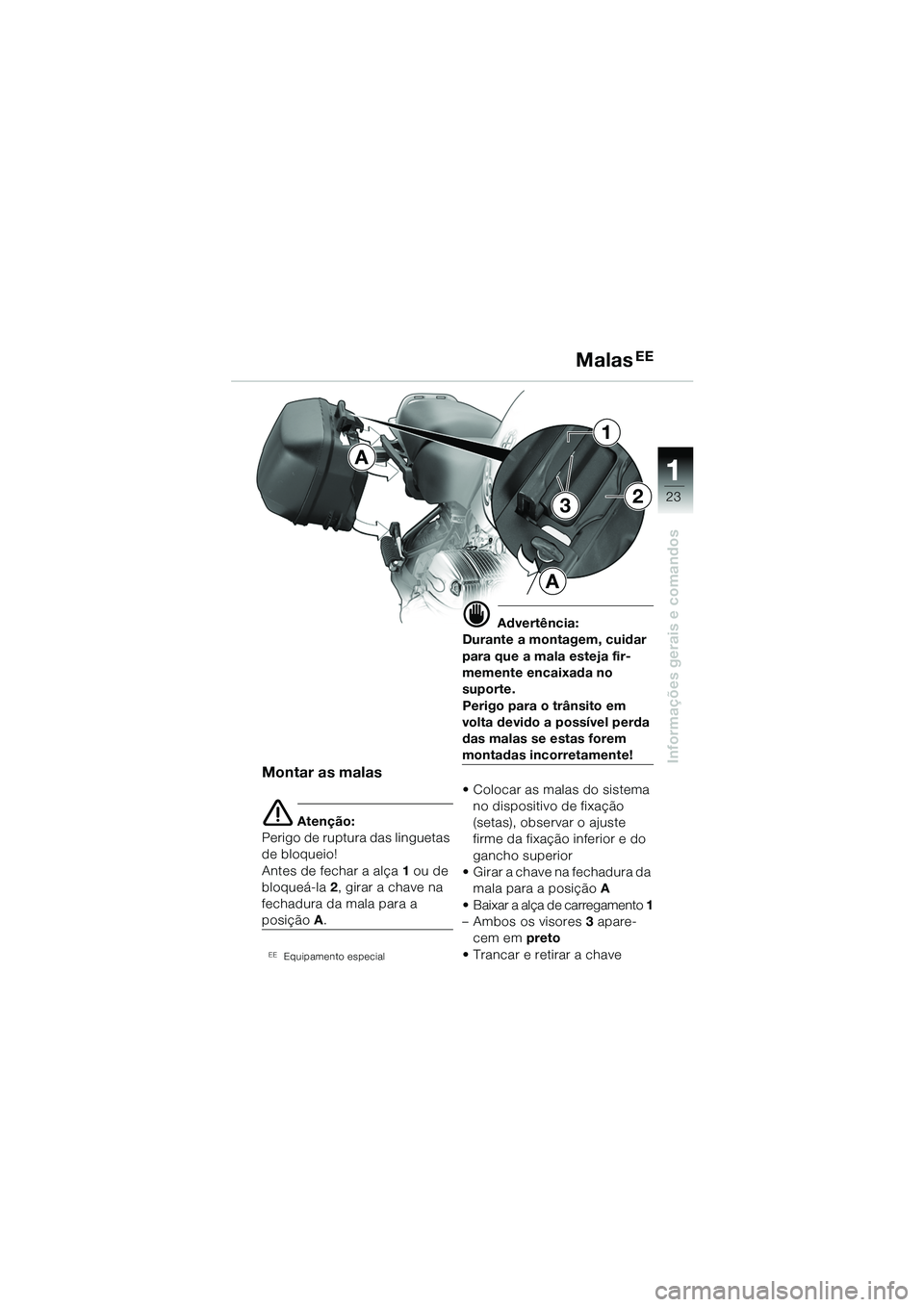

Montar as malas
e Atenção:
Perigo de ruptura das linguetas
de bloqueio!
Antes de fechar a alça 1 ou de
bloqueá-la 2, girar a chave na
fechadura da mala para a
posição A.
EEEquipamento especial
d Advertência:
Durante a montagem, cuidar
para que a mala esteja fir-
memente encaixada no
suporte.
Perigo para o trânsito em
volta devido a possível perda
das malas se estas forem
montadas incorretamente!
• Colocar as malas do sistema no dispositivo de fixação
(setas), observar o ajuste
firme da fixação inferior e do
gancho superior
• Girar a chave na fechadura da mala para a posição A
• Baixar a alça de carregamento 1
– Ambos os visores 3 apare-
cem em preto
• Trancar e retirar a chave
MalasEE
10geBKb6.book Seite 23 Montag, 23. Januar 2006 10:09 10

11

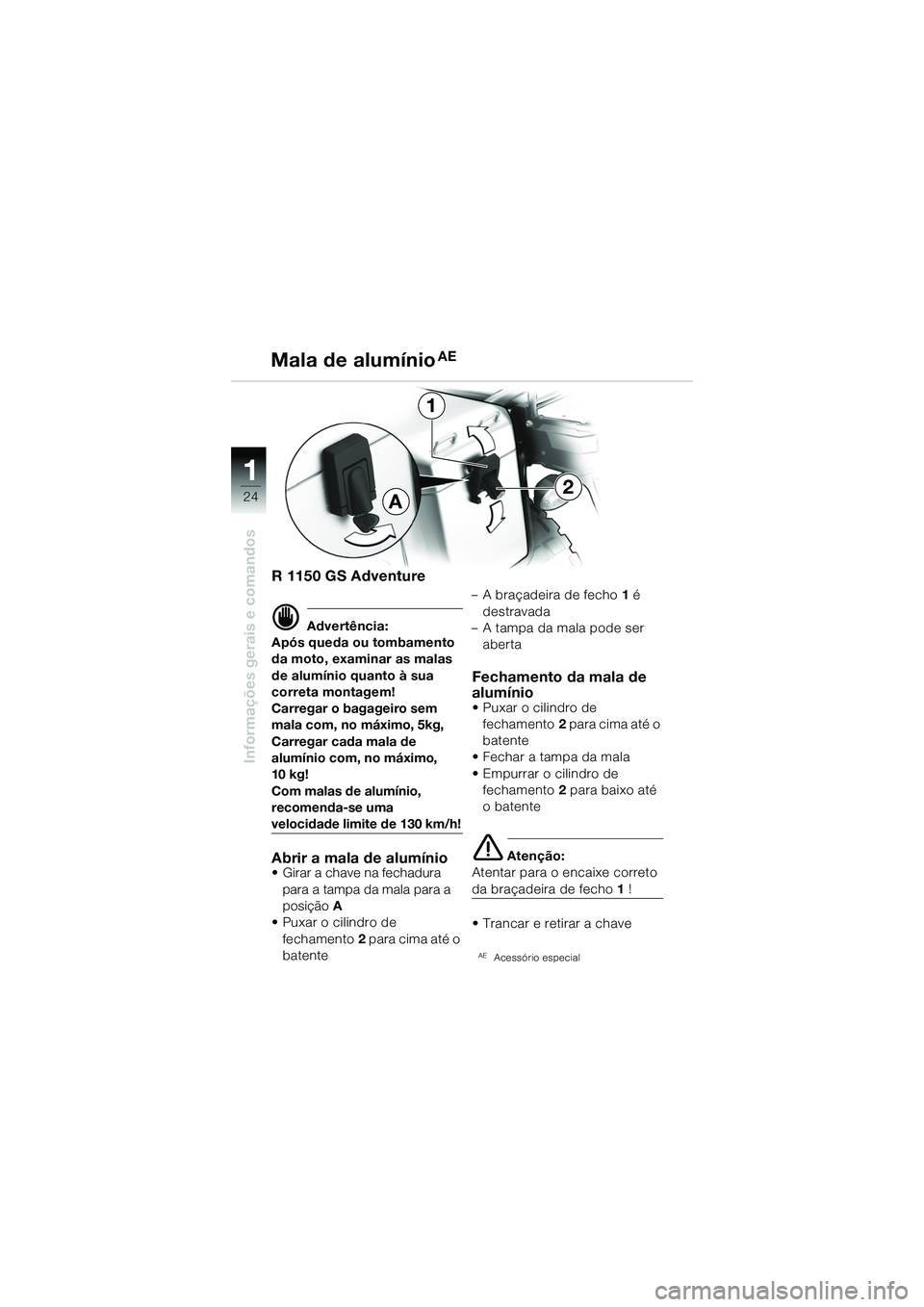

24
Informações gerais e comandos
R 1150 GS Adventure
d Advertência:
Após queda ou tombamento
da moto, examinar as malas
de alumínio quanto à sua
correta montagem!
Carregar o bagageiro sem
mala com, no máximo, 5kg,
Carregar cada mala de
alumínio com, no máximo,
10 kg !
Com malas de alumínio,
recomenda-se uma
velocidade limite de 130 km/h!
Abrir a mala de alumínio• Girar a chave na fechadura para a tampa da mala para a
posição A
• Puxar o cilindro de fechamento 2 para cima até o
batente – A braçadeira de fecho
1 é
destravada
– A tampa da mala pode ser
aberta
Fechamento da mala de
alumínio
• Puxar o cilindro de fechamento 2 para cima até o
batente
• Fechar a tampa da mala
• Empurrar o cilindro de
fechamento 2 para baixo até
o batente
e Atenção:
Atentar para o encaixe correto
da braçadeira de fecho 1 !
• Trancar e retirar a chave
AEAcessório especial
Mala de alumínioAE
A
1
2
10geBKb6.book Seite 24 Montag, 23. Januar 2006 10:09 10

111

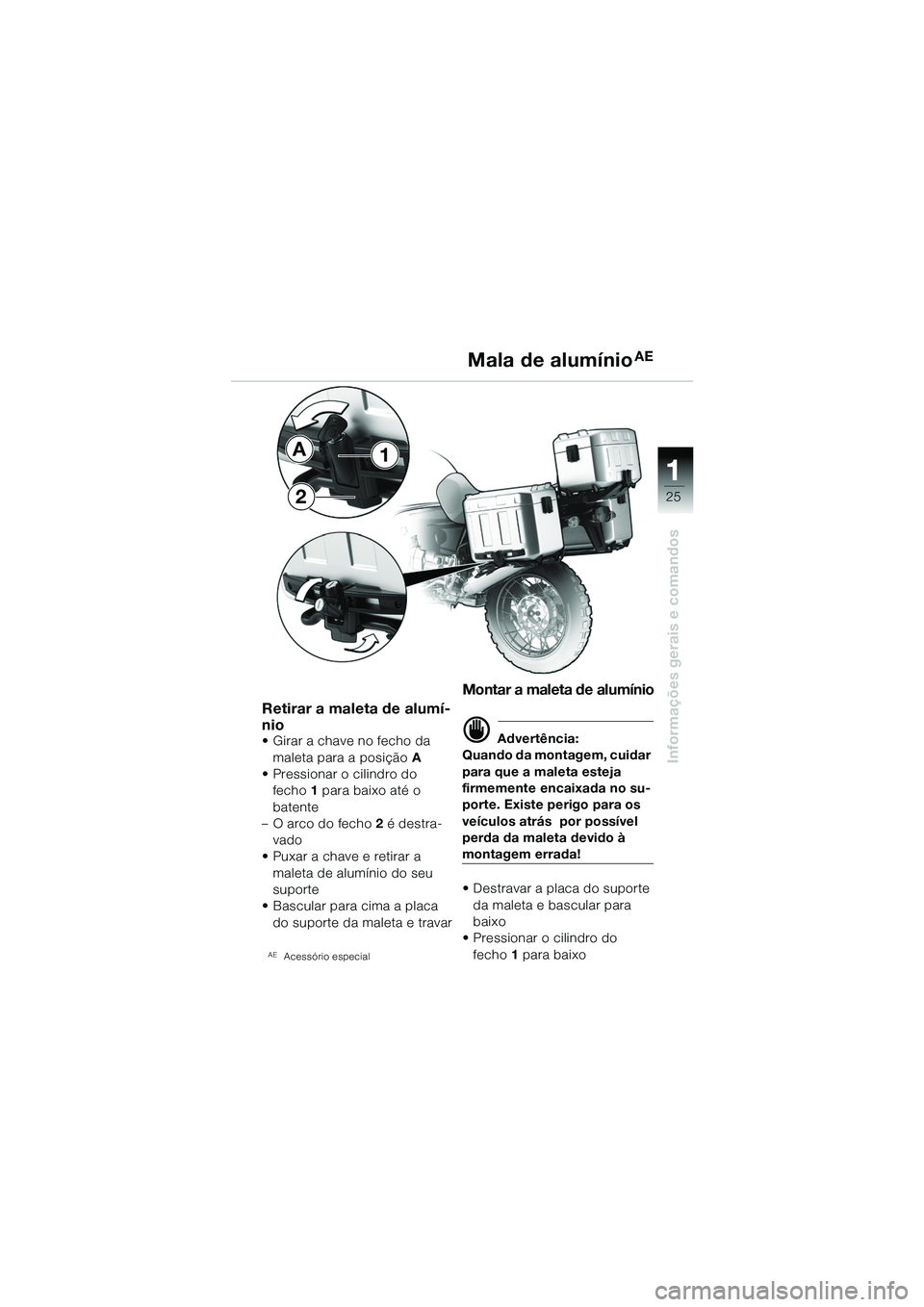

25
Informações gerais e comandos
Retirar a maleta de alumí-
nio
• Girar a chave no fecho da maleta para a posição A
• Pressionar o cilindro do fecho 1 para baixo até o
batente
– O arco do fecho 2 é destra-
vado
• Puxar a chave e retirar a maleta de alumínio do seu
suporte
• Bascular para cima a placa do suporte da maleta e travar
AEAcessório especial
Montar a maleta de alumínio
d Advertência:
Quando da montagem, cuidar
para que a maleta esteja
firmemente encaixada no su-
porte. Existe perigo para os
veículos atrás por possível
perda da maleta devido à
montagem errada!
• Destravar a placa do suporte da maleta e bascular para
baixo
• Pressionar o cilindro do
fecho 1 para baixo
Mala de alumínioAE
A1
2
10geBKb6.book Seite 25 Montag, 23. Januar 2006 10:09 10

11

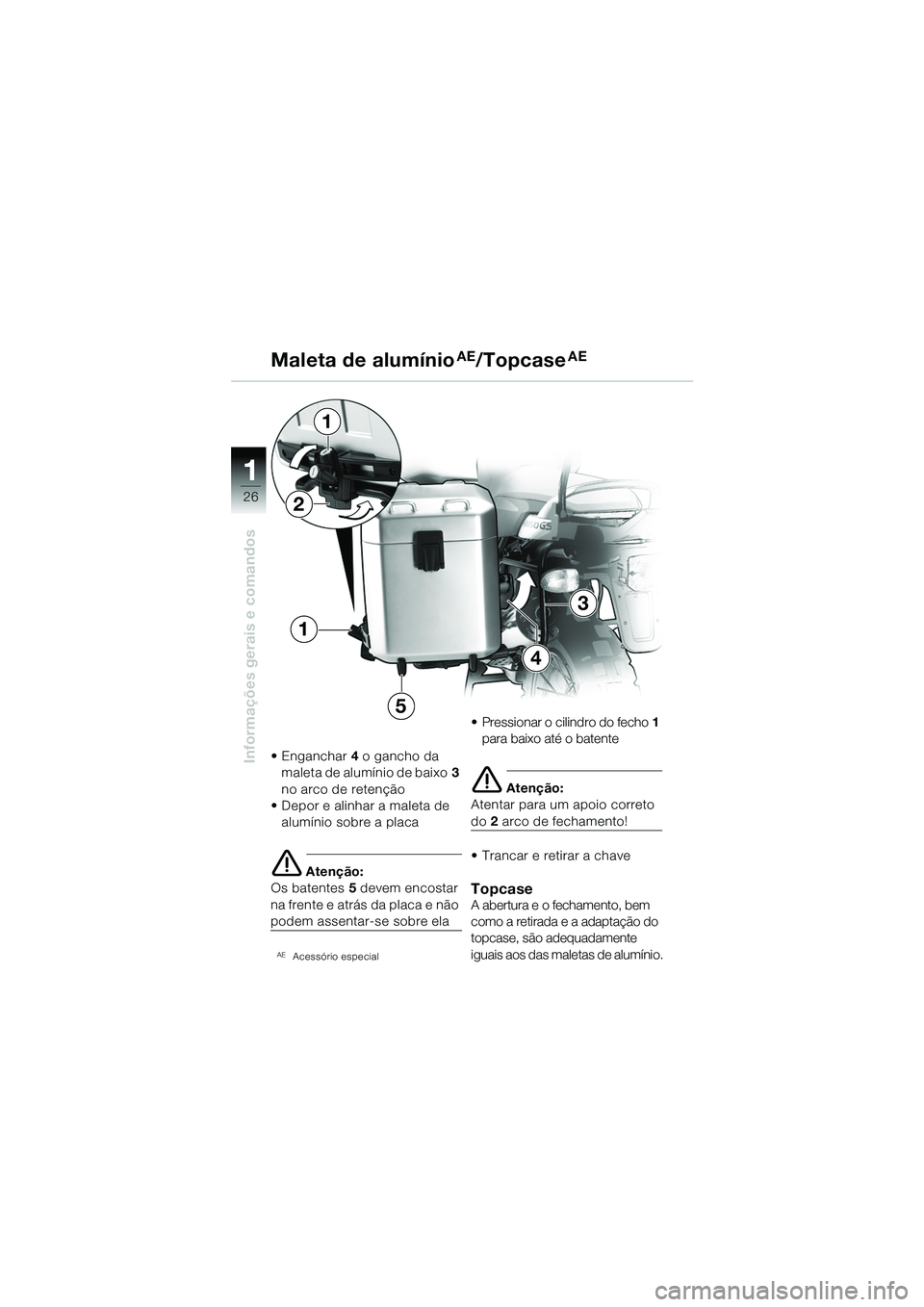

26
Informações gerais e comandos
Maleta de alumínioAE/TopcaseAE
• Enganchar4 o gancho da
maleta de alumínio de baixo 3
no arco de retenção
• Depor e alinhar a maleta de
alumínio sobre a placa
e Atenção:
Os batentes 5 devem encostar
na frente e atrás da placa e não
podem assentar-se sobre ela
AEAcessório especial
• Pressionar o cilindro do fecho 1
para baixo até o batente
e Atenção:
Atentar para um apoio correto
do 2 arco de fechamento!
• Trancar e retirar a chave
TopcaseA abertura e o fechamento, bem
como a retirada e a adaptação do
topcase, são adequadamente
iguais aos das maletas de alumínio.
3
4
5
1
2
1
10geBKb6.book Seite 26 Montag, 23. Januar 2006 10:09 10

111

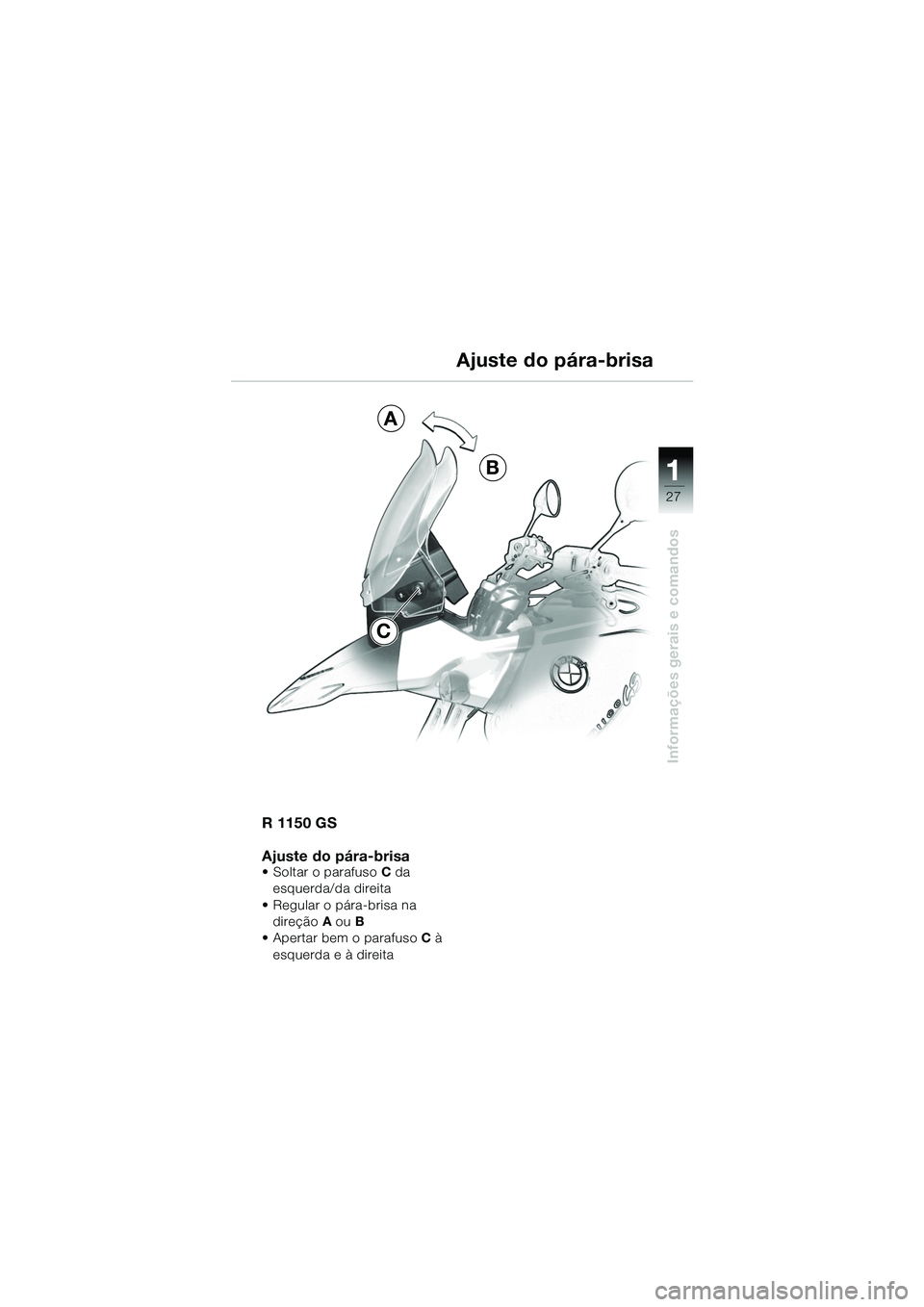

27
Informações gerais e comandos
A
B
C
R 1150 GS
Ajuste do pára-brisa
• Soltar o parafuso C da
esquerda/da direita
• Regular o pára-brisa na direção A ou B
• Apertar bem o parafuso C à
esquerda e à direita
Ajuste do pára-brisa
10geBKb6.book Seite 27 Montag, 23. Januar 2006 10:09 10

2

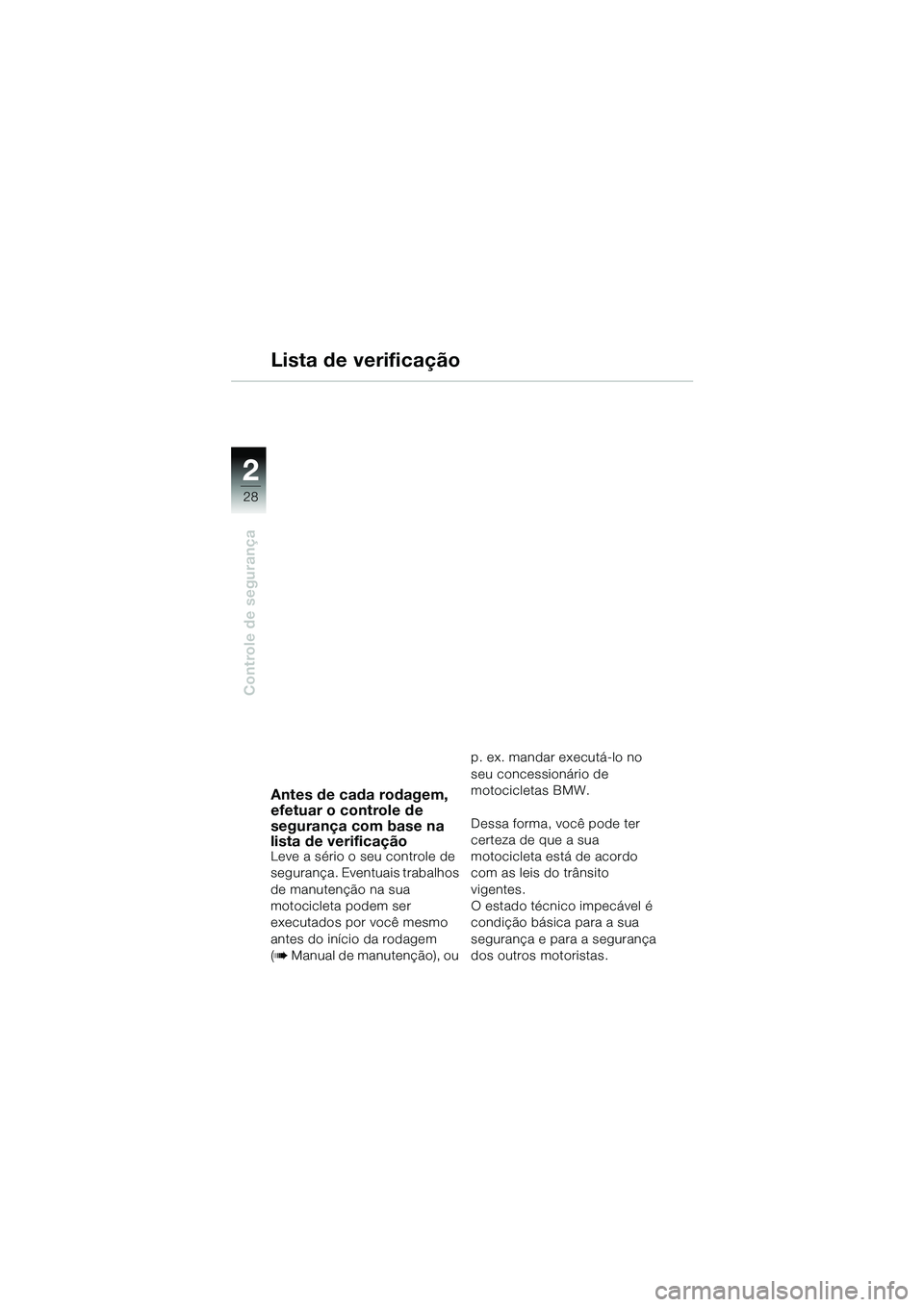

28
Controle de segurança
Lista de verificação
Antes de cada rodagem,
efetuar o controle de
segurança com base na
lista de verificação
Leve a sério o seu controle de
segurança. Eventuais trabalhos
de manutenção na sua
motocicleta podem ser
executados por você mesmo
antes do início da rodagem
(
b Manual de manutenção), ou p. ex. mandar executá-lo no
seu concessionário de
motocicletas BMW.
Dessa forma, você pode ter
certeza de que a sua
motocicleta está de acordo
com as leis do trânsito
vigentes.
O estado técnico impecável é
condição básica para a sua
segurança e para a segurança
dos outros motoristas.
10geBKb6.book Seite 28 Montag, 23. Januar 2006 10:09 10
