Page 11 of 96
1
Översikt och handhavande
9

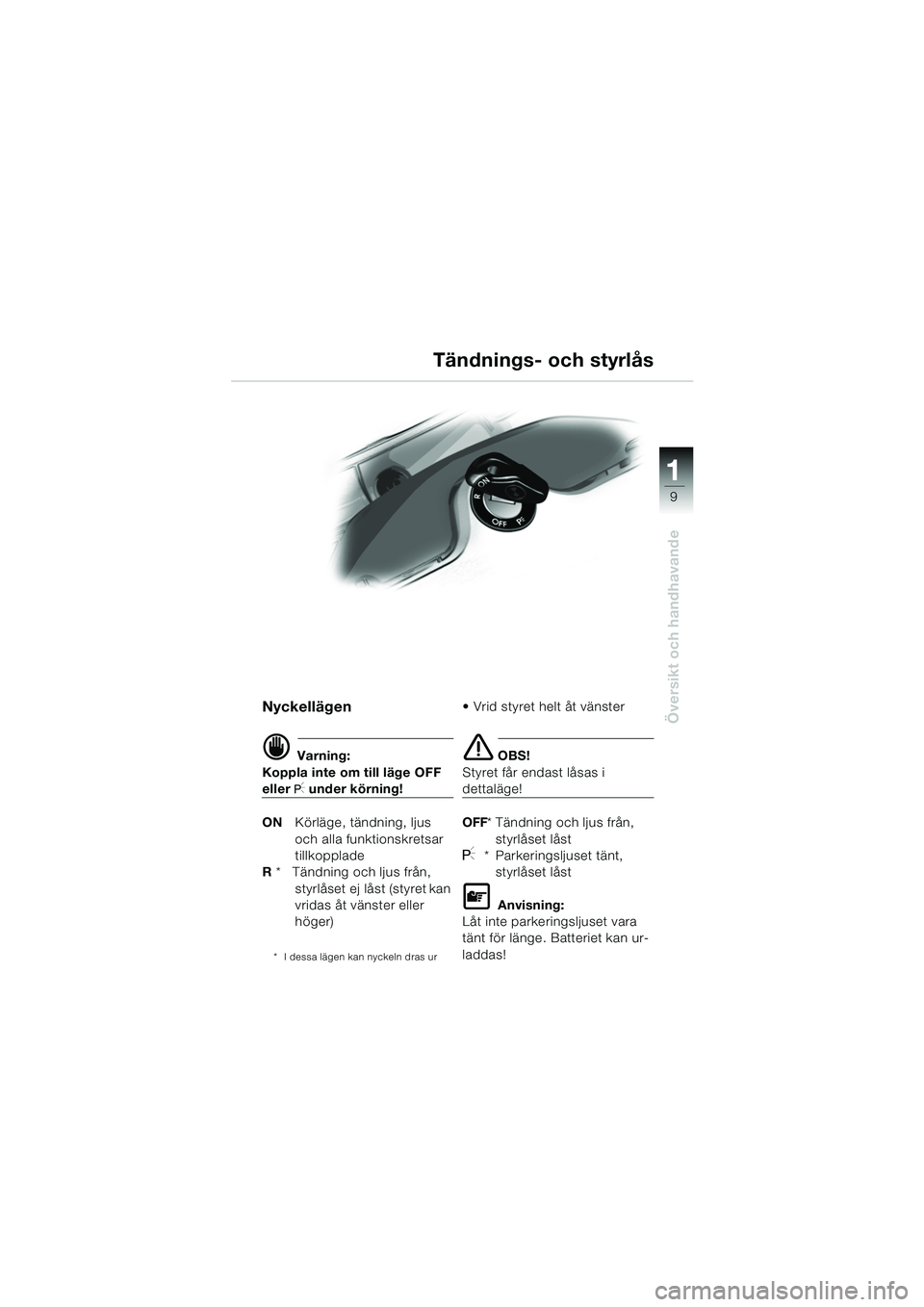

Nyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
* I dessa lägen kan nyckeln dras ur
Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I*Parkeringsljuset tänt, styrlåset låst
L Anvisning:
LÃ¥t inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
Tändnings- och styrlås
10rsbks2.book Seite 9 Montag, 13. Januar 2003 2:01 14
Page 12 of 96
1
Översikt och handhavande
10
1
B
A
B
A

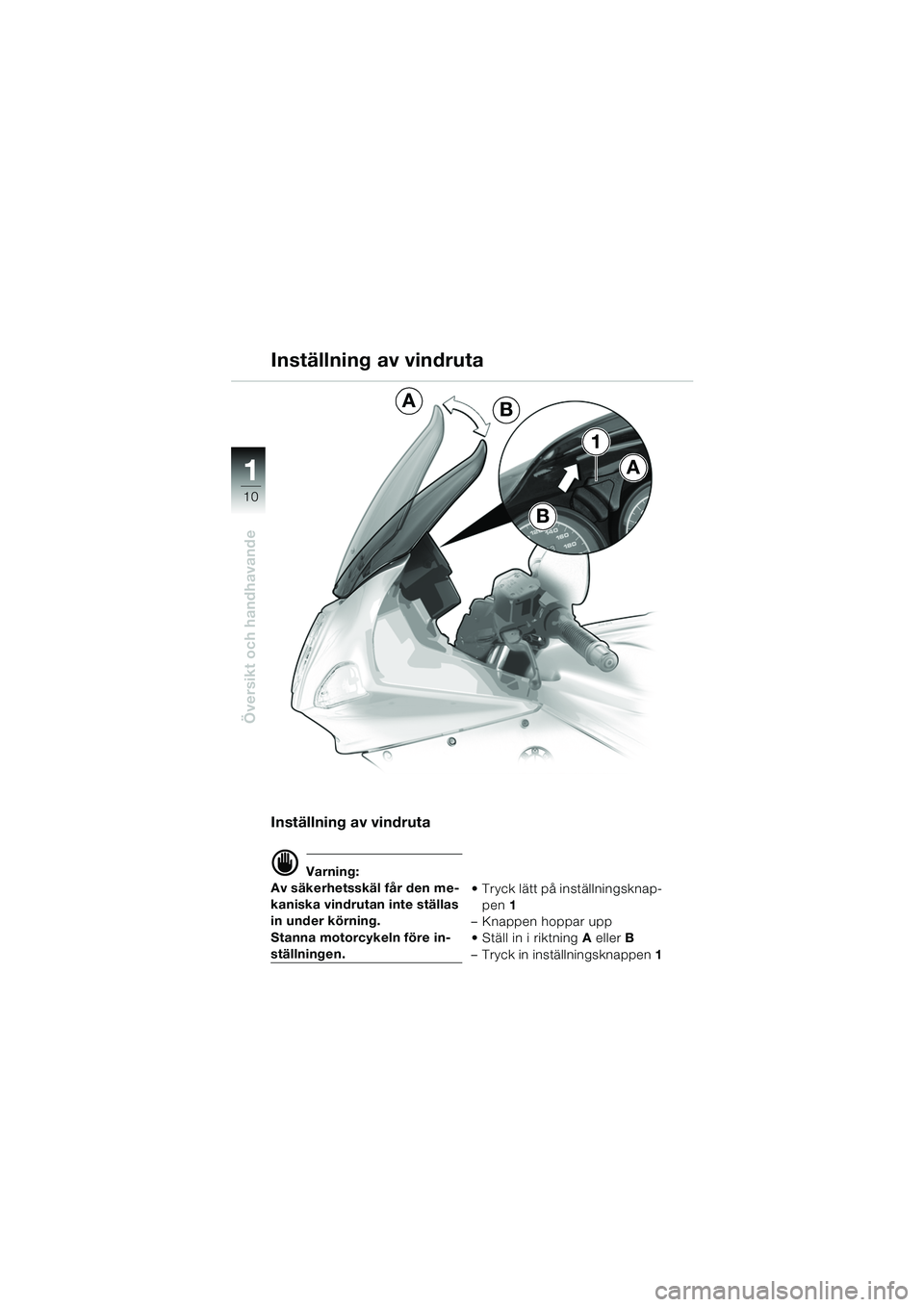

Inställning av vindruta
d Varning:
Av säkerhetsskäl får den me-
kaniska vindrutan inte ställas
in under körning.
Stanna motorcykeln före in-
ställningen. Tryck lätt på inställningsknap-
pen 1
– Knappen hoppar upp
Ställ in i riktning A eller B
– Tryck in inställningsknappen 1
Inställning av vindruta
10rsbks2.book Seite 10 Montag, 13. Januar 2003 2:01 14
Page 13 of 96
1
Översikt och handhavande
11

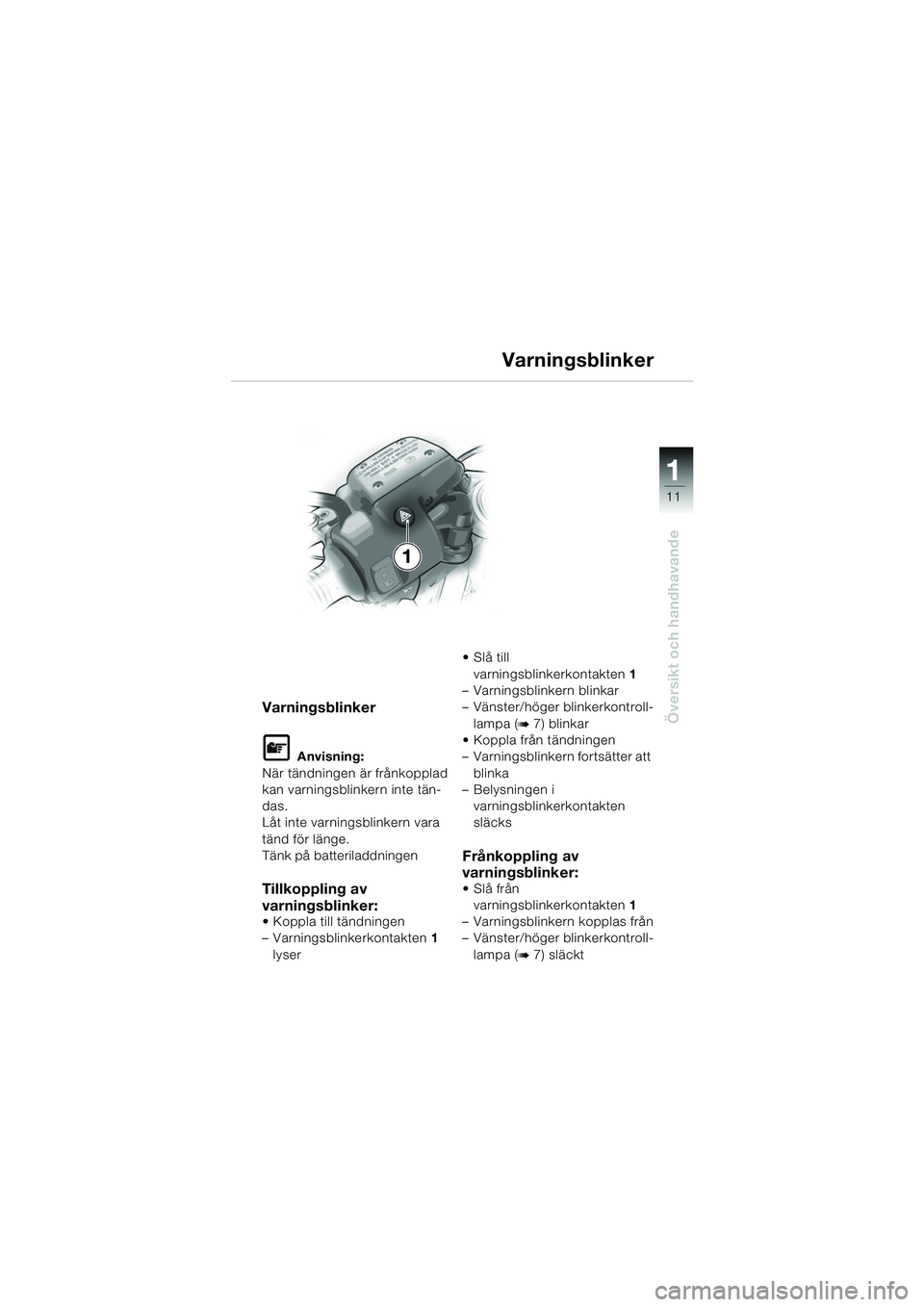

Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
LÃ¥t inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker:
Koppla till tändningen
– Varningsblinkerkontakten 1
lyser Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger blinkerkontroll- lampa (
b7) blinkar
Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
– Belysningen i
varningsblinkerkontakten
släcks
Frånkoppling av
varningsblinker:
Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger blinkerkontroll- lampa (
b7) släckt
Varningsblinker
1
10rsbks2.book Seite 11 Montag, 13. Januar 2003 2:01 14
Page 14 of 96
1
Översikt och handhavande
12

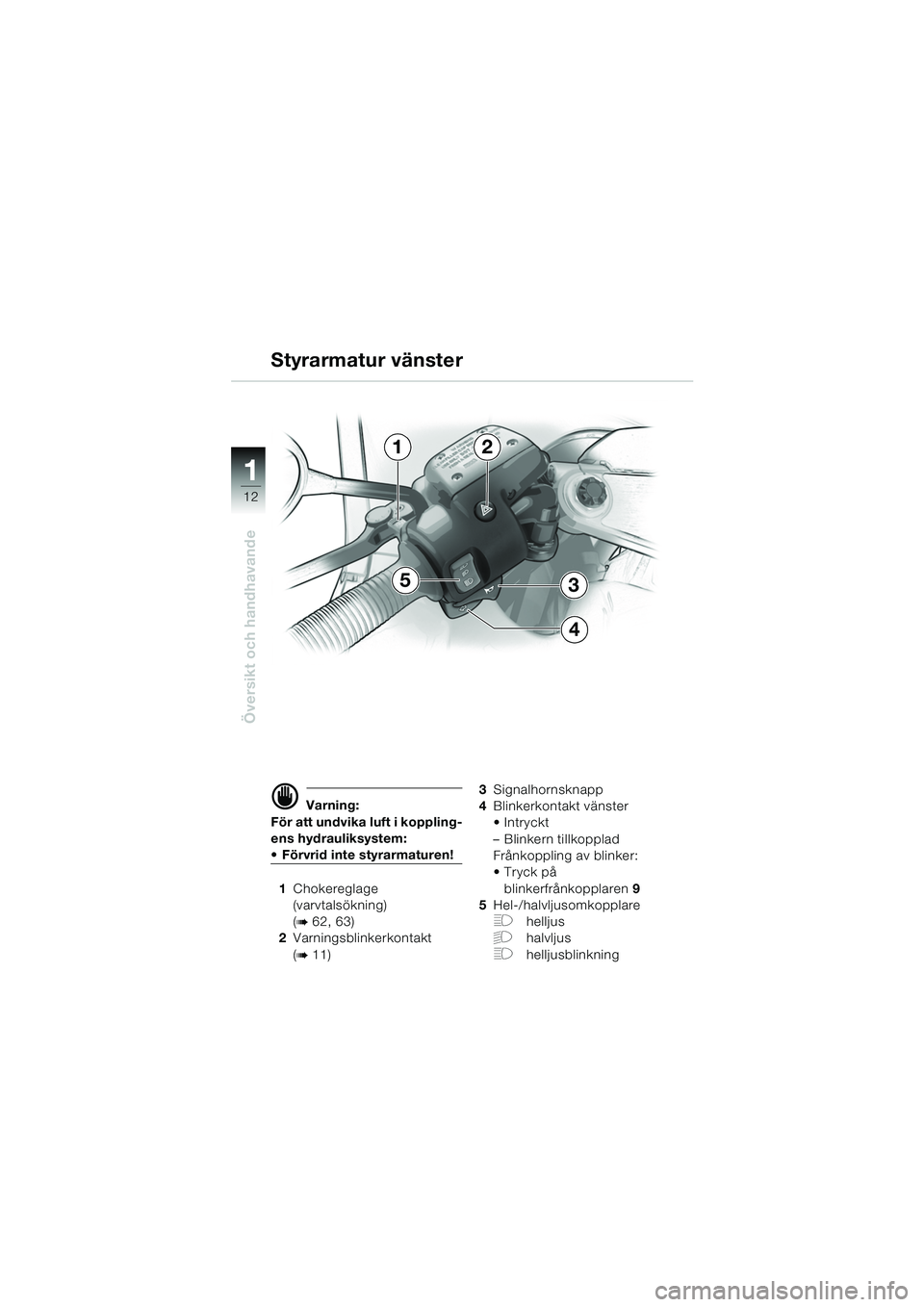

d Varning:
För att undvika luft i koppling-
ens hydrauliksystem:
Förvrid inte styrarmaturen!
1 Chokereglage
(varvtalsökning)
(
b 62, 63)
2 Varningsblinkerkontakt
(
b11) 3
Signalhornsknapp
4 Blinkerkontakt vänster
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
Tryck på
blinkerfrånkopplaren 9
5 Hel-/halvljusomkopplare
Fhelljus
Ghalvljus
Fhelljusblinkning
Styrarmatur vänster
5
4
3
12
10rsbks2.book Seite 12 Montag, 13. Januar 2003 2:01 14
Page 15 of 96
1
Översikt och handhavande
13
678
109

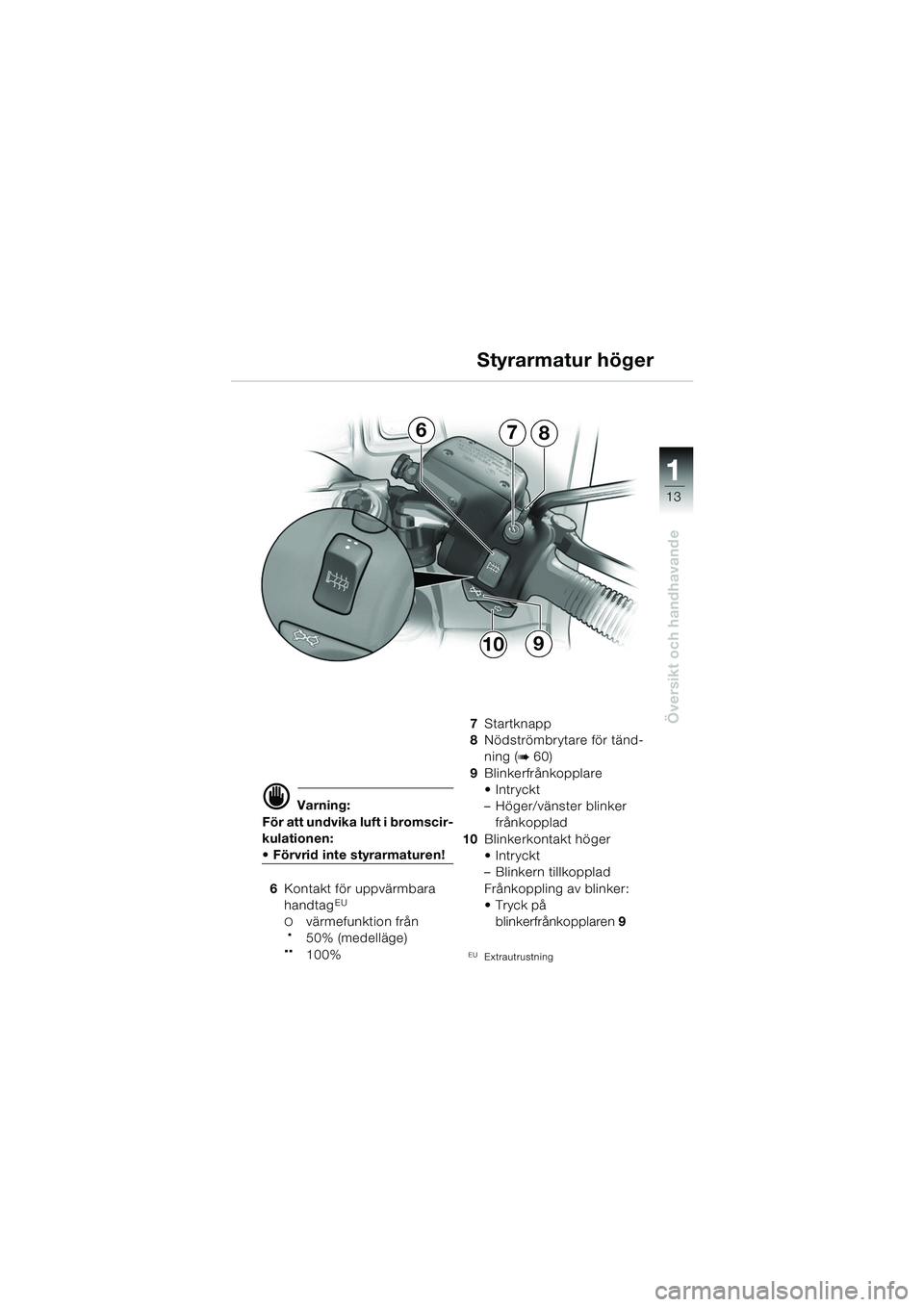

d Varning:
För att undvika luft i bromscir-
kulationen:
Förvrid inte styrarmaturen!
6 Kontakt för uppvärmbara
handtag
EU
Ovärmefunktion från
.50% (medelläge)..100% 7
Startknapp
8 Nödströmbrytare för tänd-
ning (
b60)
9 Blinkerfrånkopplare
Intryckt
– Höger/vänster blinker
frånkopplad
10 Blinkerkontakt höger
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
Tryck på
blinkerfrånkopplaren 9
EUExtrautrustning
Styrarmatur höger
10rsbks2.book Seite 13 Montag, 13. Januar 2003 2:01 14
Page 16 of 96
1
Översikt och handhavande
14

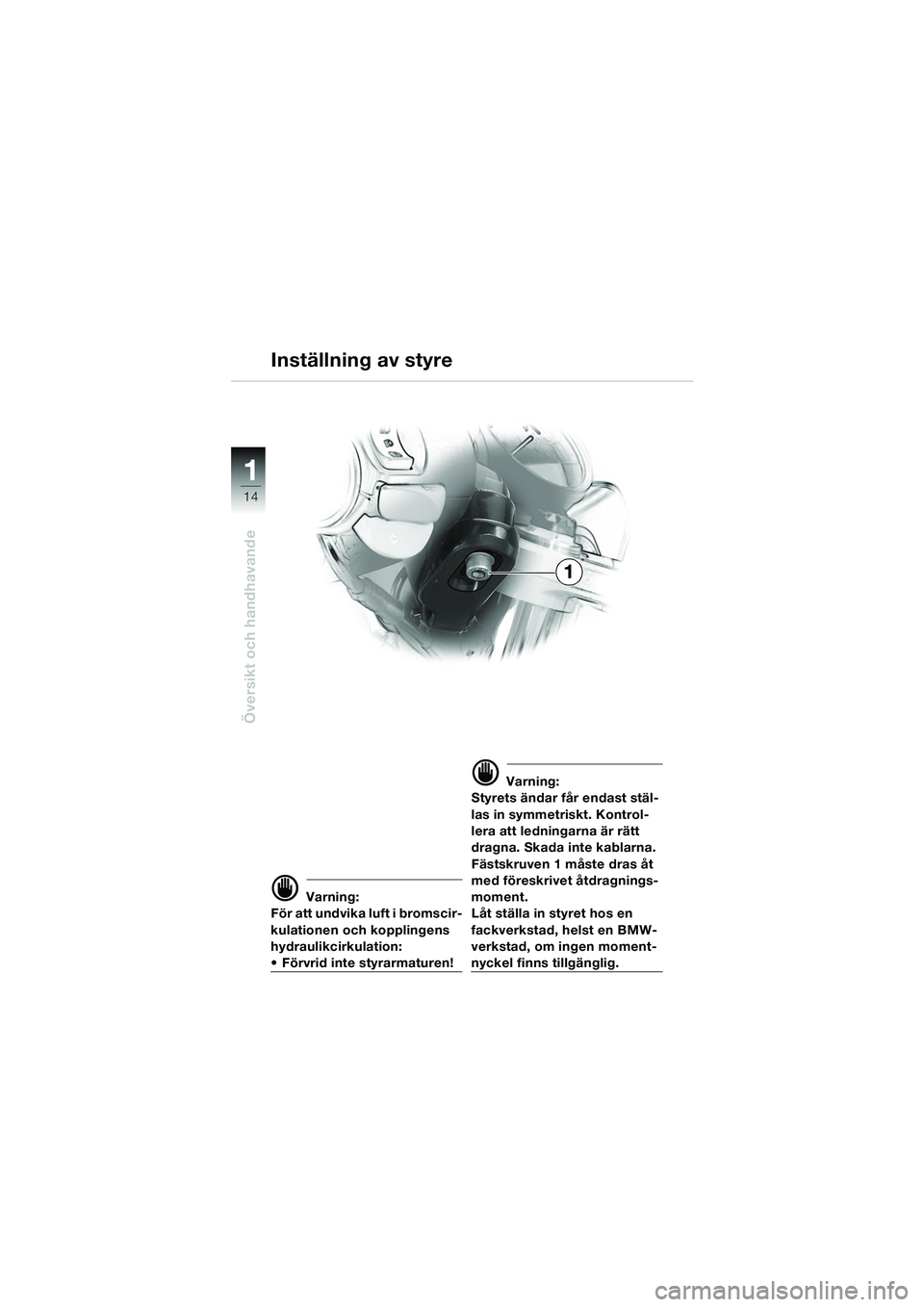

d Varning:
För att undvika luft i bromscir-
kulationen och kopplingens
hydraulikcirkulation:
Förvrid inte styrarmaturen!
d Varning:
Styrets ändar får endast stäl-
las in symmetriskt. Kontrol-
lera att ledningarna är rätt
dragna. Skada inte kablarna.
Fästskruven 1 måste dras åt
med föreskrivet åtdragnings-
moment.
Låt ställa in styret hos en
fackverkstad, helst en BMW-
verkstad, om ingen moment-
nyckel finns tillgänglig.
Inställning av styre
1
10rsbks2.book Seite 14 Montag, 13. Januar 2003 2:01 14
Page 17 of 96
1
Översikt och handhavande
15

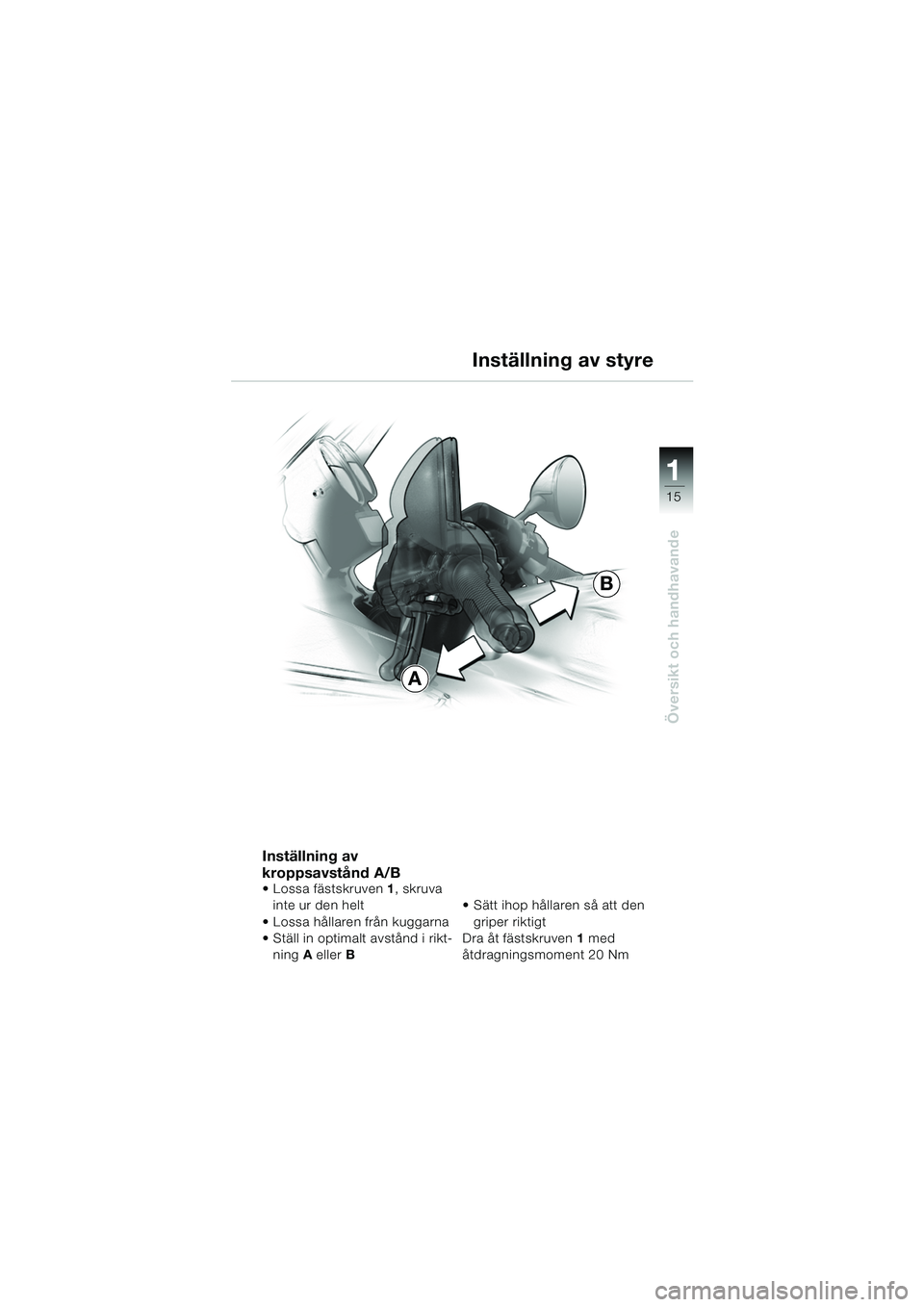

Inställning av styre
A
B
Inställning av
kroppsavstånd A/B
Lossa fästskruven1, skruva
inte ur den helt
Lossa hållaren från kuggarna
Ställ in optimalt avstånd i rikt- ning A eller B Sätt ihop hållaren så att den
griper riktigt
Dra åt fästskruven 1 med
Ã¥tdragningsmoment 20 Nm
10rsbks2.book Seite 15 Montag, 13. Januar 2003 2:01 14
Page 18 of 96
1
Översikt och handhavande
16

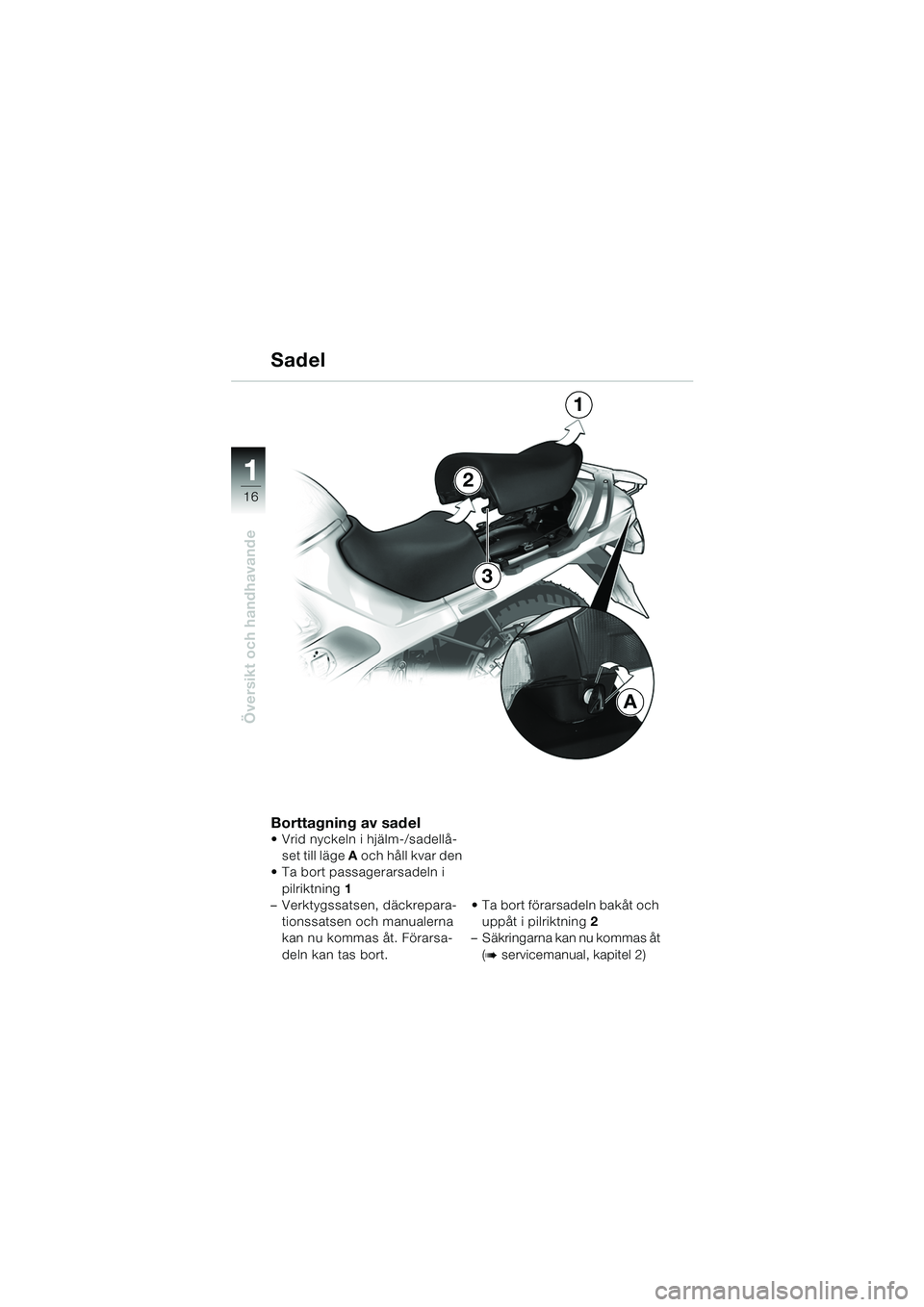

Borttagning av sadel Vrid nyckeln i hjälm-/sadellå-set till läge A och håll kvar den
Ta bort passagerarsadeln i
pilriktning 1
– Verktygssatsen, däckrepara-
tionssatsen och manualerna
kan nu kommas åt. Förarsa-
deln kan tas bort. Ta bort förarsadeln bakåt och
uppåt i pilriktning 2
– Säkringarna kan nu kommas åt
(
b servicemanual, kapitel 2)
A
2
1
Sadel
3
10rsbks2.book Seite 16 Montag, 13. Januar 2003 2:01 14
Page 19 of 96
1
Översikt och handhavande
17
AB
C

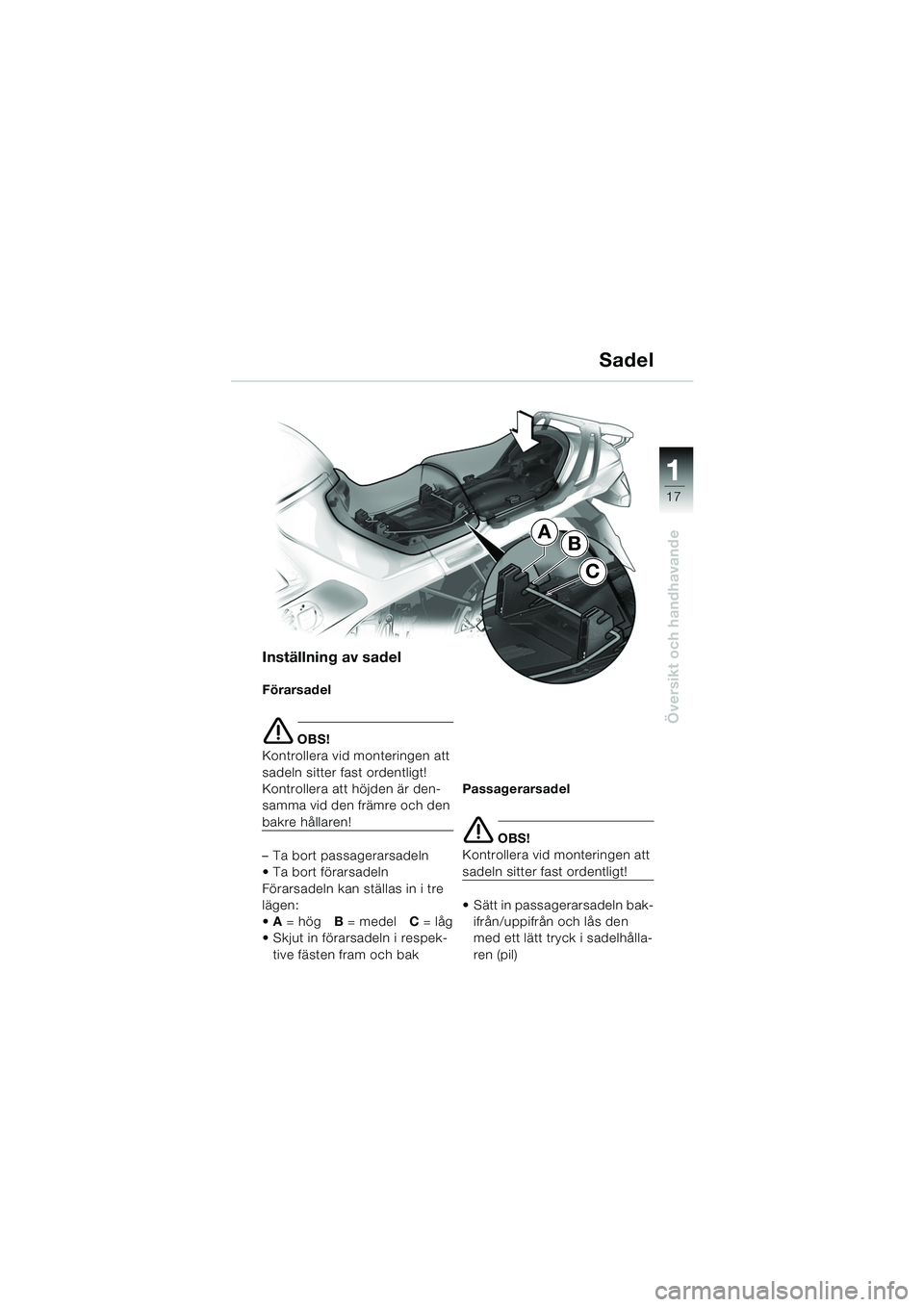

Inställning av sadel
Förarsadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
Kontrollera att höjden är den-
samma vid den främre och den
bakre hållaren!
– Ta bort passagerarsadeln
Ta bort förarsadeln
Förarsadeln kan ställas in i tre
lägen:
A = hög B = medel C = låg
Skjut in förarsadeln i respek-
tive fästen fram och bak Passagerarsadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
Sätt in passagerarsadeln bak- ifrån/uppifrån och lås den
med ett lätt tryck i sadelhålla-
ren (pil)
Sadel
10rsbks2.book Seite 17 Montag, 13. Januar 2003 2:01 14
Page 20 of 96
1
Översikt och handhavande
18
A
3
2
1

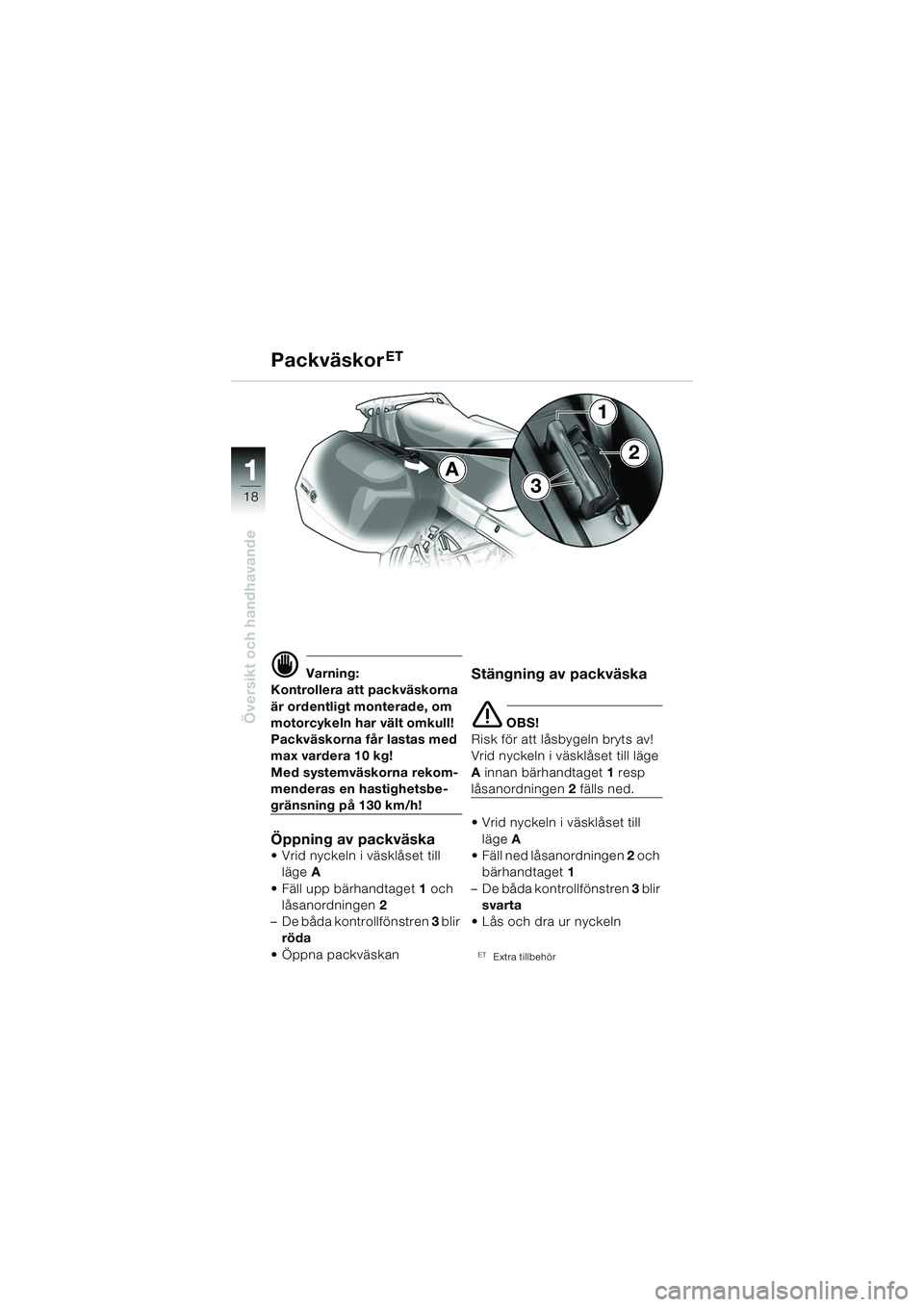

d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packväskorna får lastas med
max vardera 10 kg!
Med systemväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!
Öppning av packväska
Vrid nyckeln i väsklåset till läge A
Fäll upp bärhandtaget 1 och
låsanordningen 2
– De båda kontrollfönstren 3 blir
röda
Öppna packväskan
Stängning av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till läge
A innan bärhandtaget 1 resp
låsanordningen 2 fälls ned.
Vrid nyckeln i väsklåset till läge A
Fäll ned låsanordningen 2 och
bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
LÃ¥s och dra ur nyckeln
ETExtra tillbehör
PackväskorET
10rsbks2.book Seite 18 Montag, 13. Januar 2003 2:01 14
